Кукурудзозбиральна жатка до зернозбирального комбайна

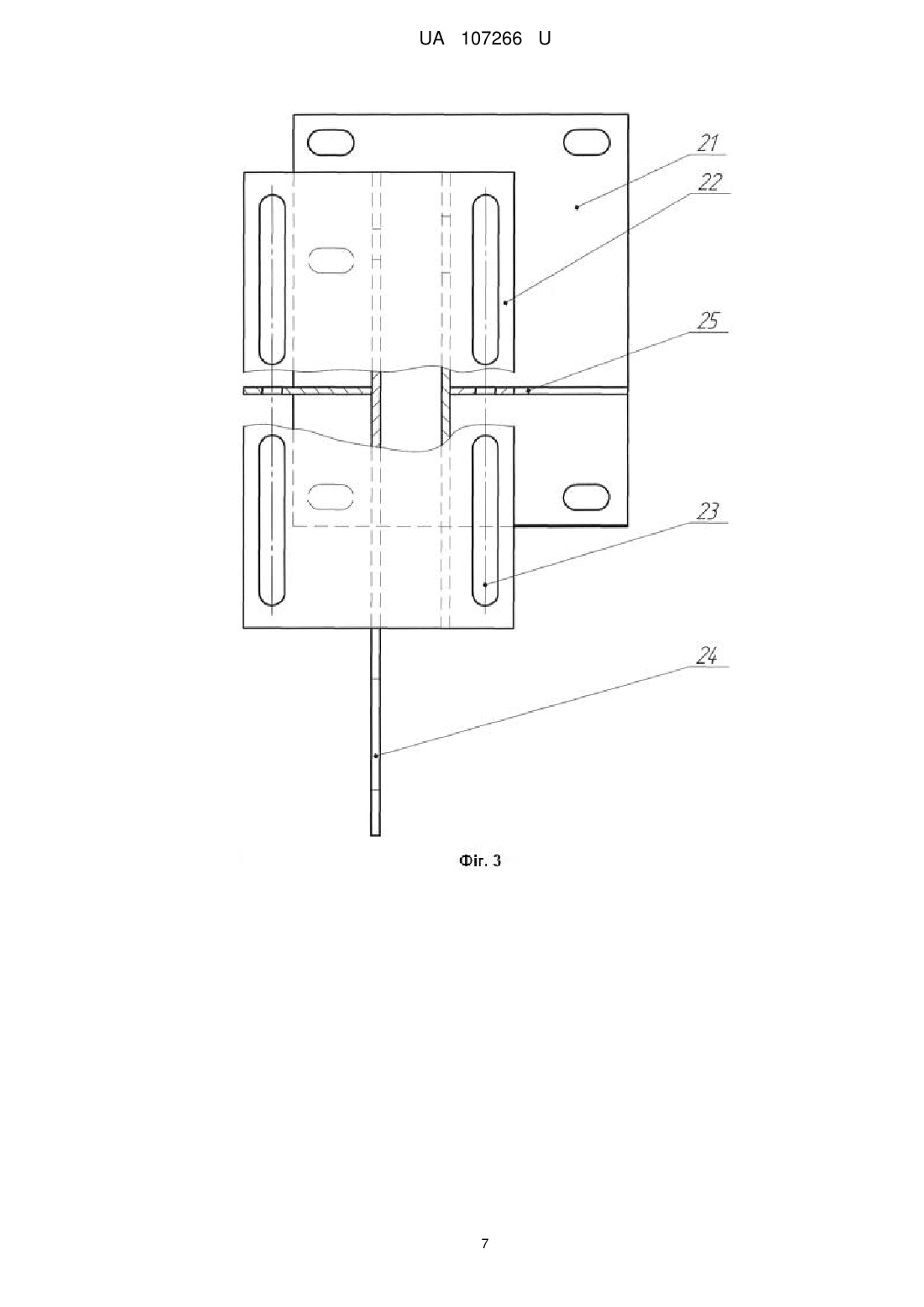

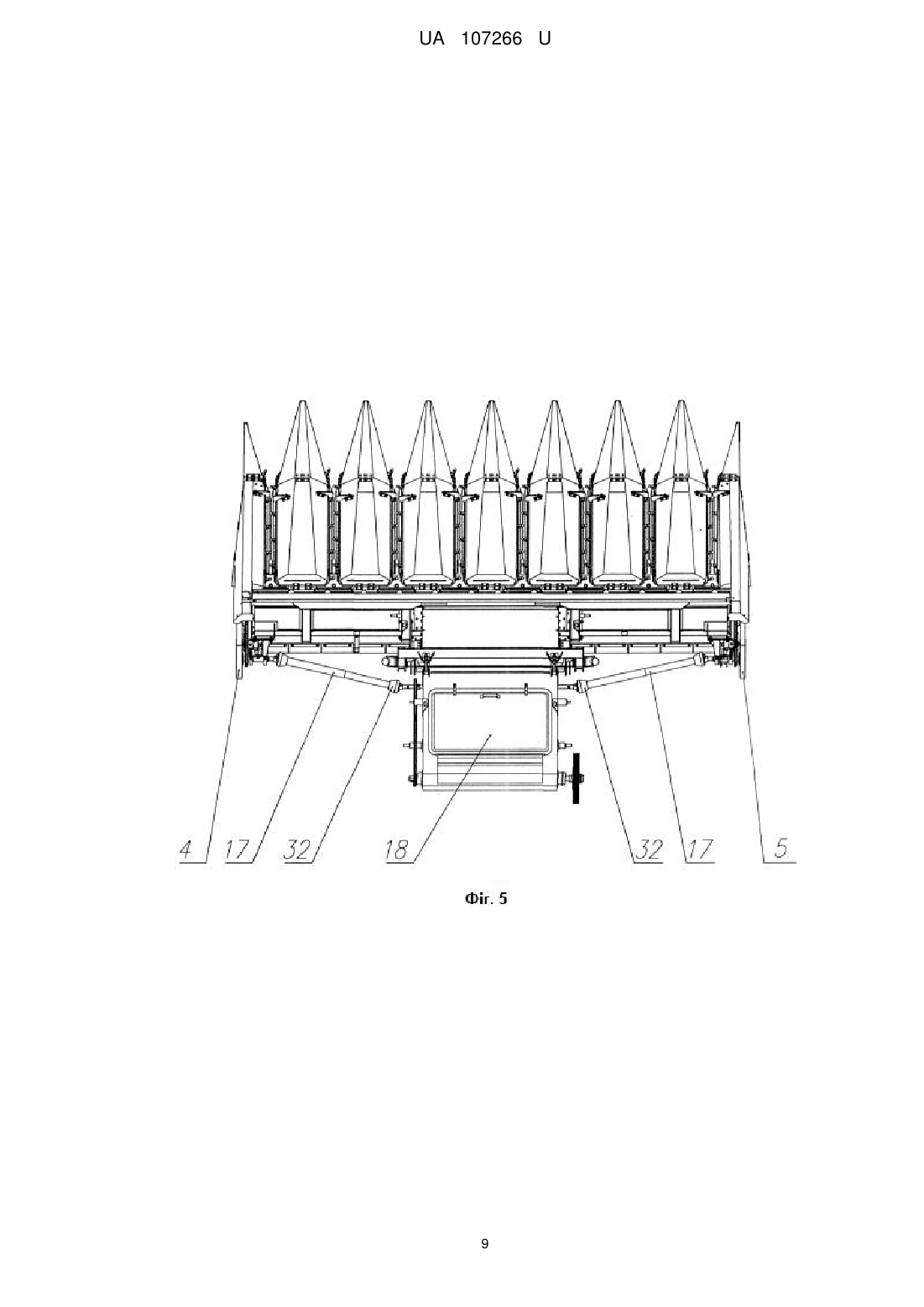

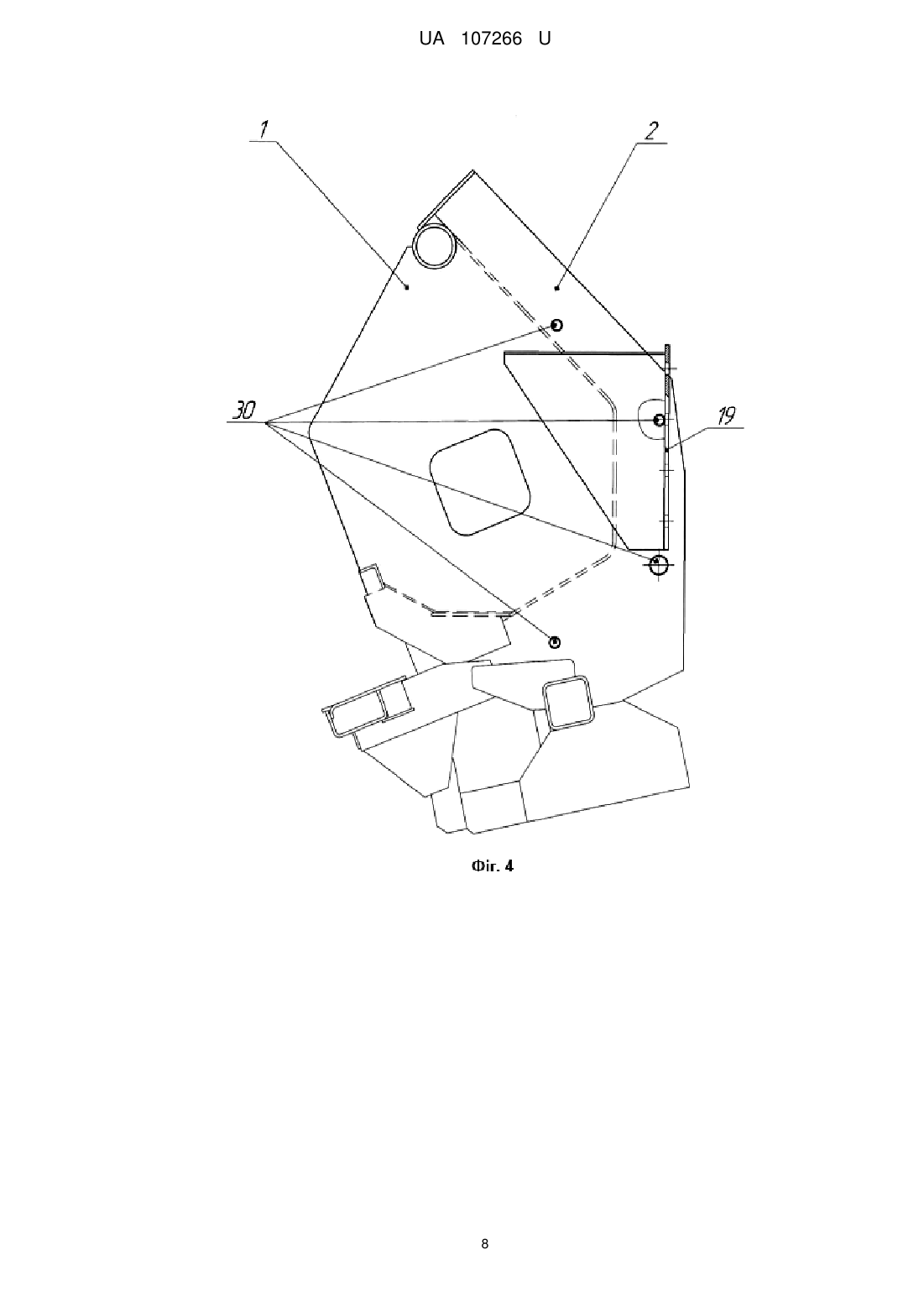

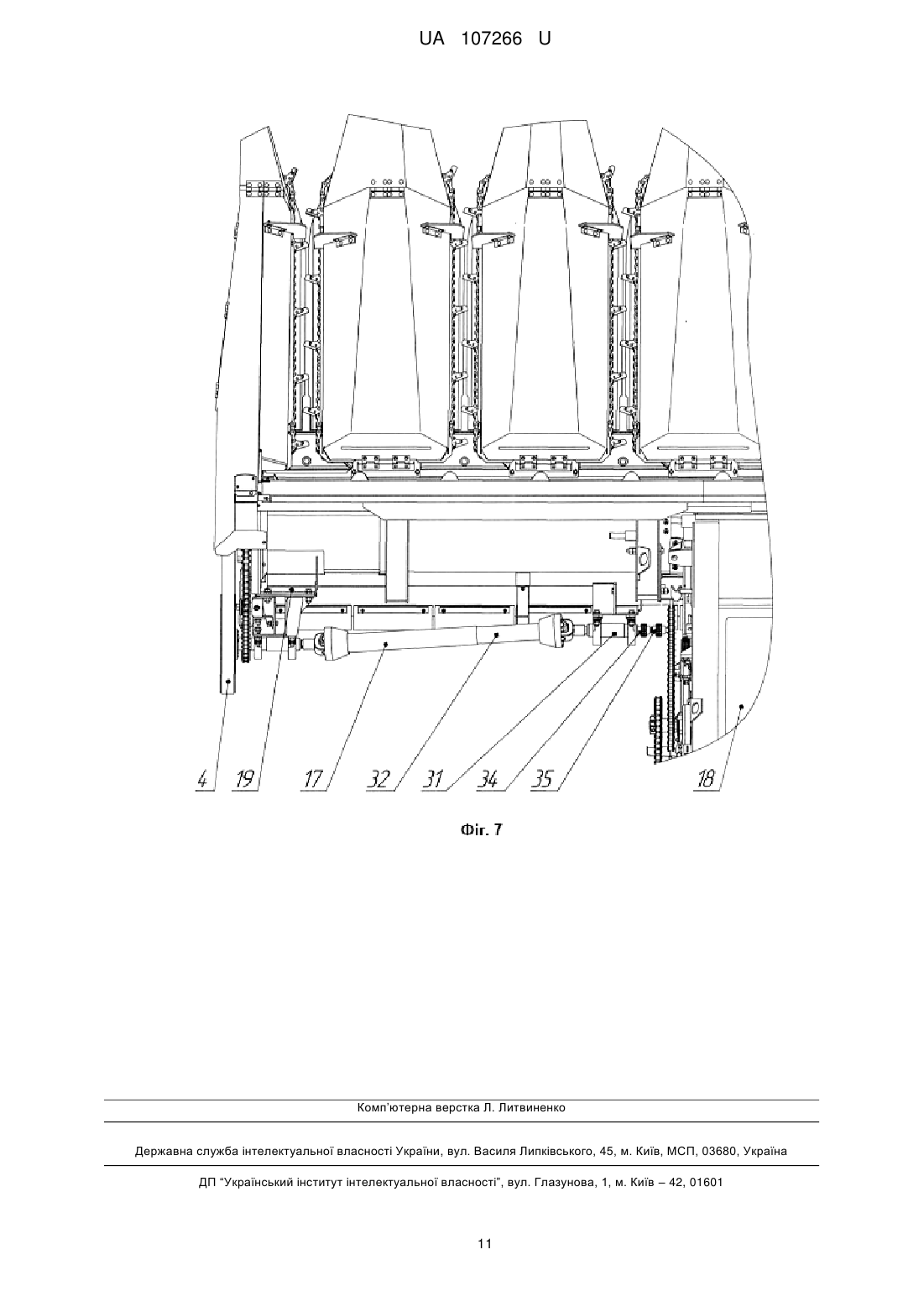

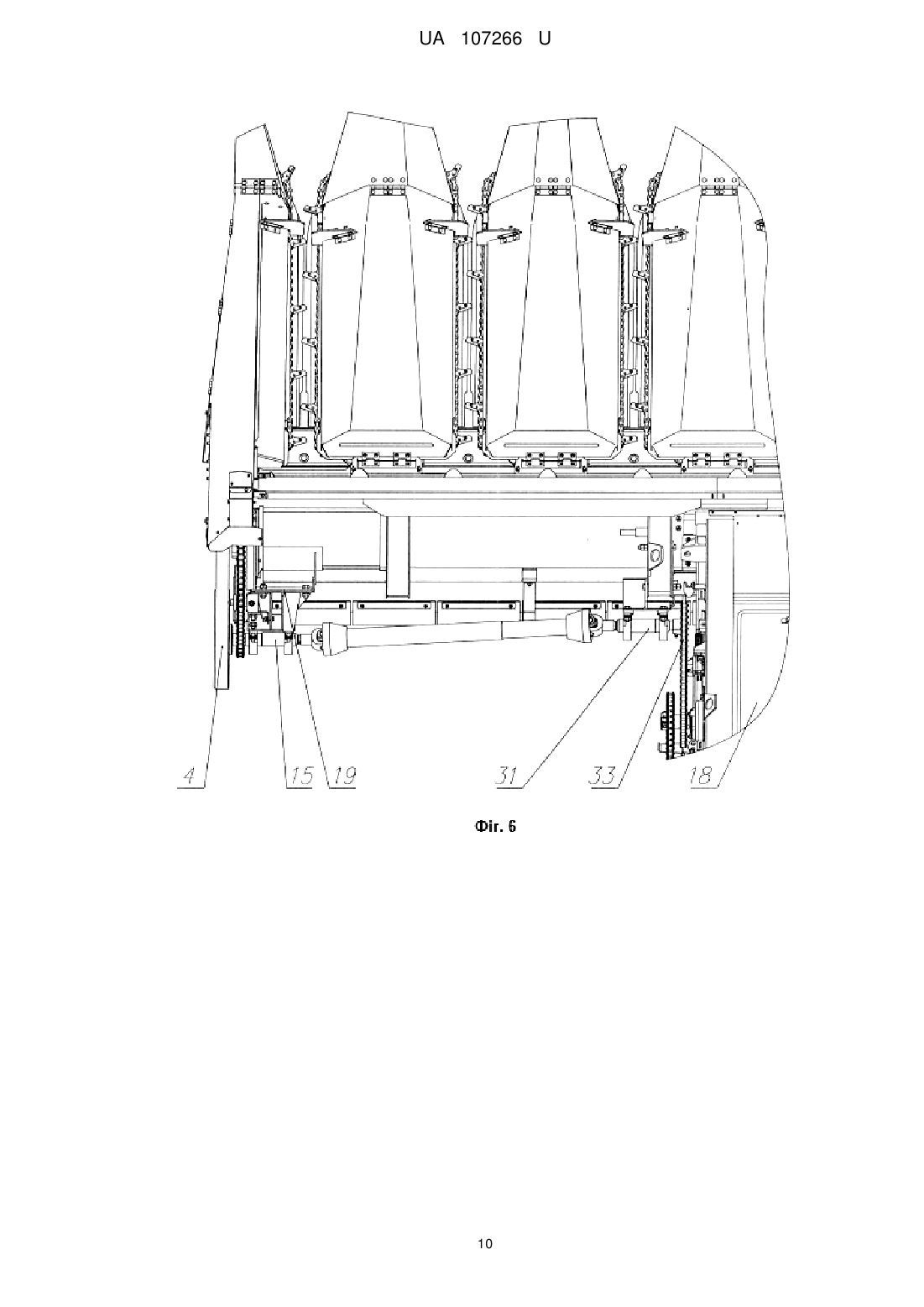

Реферат: Кукурудзозбиральна жатка до зернозбирального комбайна містить раму з несучими елементами, на якій закріплено робочі органи та лівий і правий приводи, кожний з яких складається принаймні з приводних і натяжних зірочок, з'єднаних між собою ланцюгом, забезпеченим заспокоювачем ланцюга, і шківів, з'єднаних приводним ременем з натяжним пристроєм та проміжного вала з підшипниковими вузлами, на одному кінці якого встановлено шків і зірочку, а другий кінець зв'язано механічною передачею з комбайном. На рамі в задній частині на лівому і правому її кінцях закріплено базові плити з отворами, на кожну з яких встановлено змінний механізм адаптації і регулювання приводу. Проміжний вал з шківом і зірочкою, які виконані змінними, встановлено на змінному механізмі адаптації і регулювання приводу. UA 107266 U (12) UA 107266 U UA 107266 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до кукурудзозбиральних жаток до зернозбирального комбайна, зокрема до приводів кукурудзозбиральних жаток до зернозбирального комбайна при навішуванні їх на різні типи комбайнів та адаптування приводів в залежності від типу комбайна. Відома приводна система для збиральної приставки машини для збирання врожаю, яка складається з шасі, на якому закріплено приймальний корпус, з фронтальної сторони якого розміщено кріпильний пристрій (навісна рамка), до якого прикріплено збиральну приставку (жатку), при цьому приводна система включає в себе, ведений вал збиральної приставки, що приводиться в обертання від машини для збирання врожаю, з'єднаний з кріпильним пристроєм таким чином, що ведений вал збиральної приставки має можливість переміщуватися разом з кріпильним пристроєм відносно приймального корпусу і з'єднуватися з ведучим валом. Між веденим та ведучим валами розташовано зчіпний пристрій з двома півмуфтами, що автоматично роз'єднуються при монтажі збиральної приставки і автоматично з'єднуються при установці збиральної приставки на приймальний корпус. Ведений вал збиральної приставки являє собою шарнірний вал, що проходить в передньому напрямку і з'єднаний через кутову передачу з поперечним валом збиральної приставки, що приводить у дію її приводні елементи. Патент US №8 322 122В2 від 04.05.2011 р. з конвенційним пріоритетом від 05.05.2010 p., опублікований 04.12.2012 р. та Євразійський патент № 201100469 від 14.04.2011 p., опублікований 30.12.2011 р. На сьогоднішній день склалися такі обставини, що в господарствах налічується безліч типів комбайнів з різноманітними типами, розмірами прив'язки та приводами, як вітчизняних, так і зарубіжних, на які необхідно навішувати кукурудзозбиральні жатки, що зумовлює складність вирішення цієї проблеми. Недоліком цього пристрою є те, що, незважаючи на вирішення питання автоматичного з'єднання та роз'єднання веденого і ведучого вала при монтажі та демонтажі збирального пристрою, а також зміни кута нахилу збирального пристрою (жатки), не вирішується головне питання - адаптація приводу збирального пристрою при навішуванні його на різні типи комбайнів з різноманітними розмірами прив'язок та розташуванням приводів цих комбайнів, так як запропонований пристрій може використовуватися тільки на одному типі комбайна. Відома кукурудзозбиральна жатка до зернозбирального комбайна, яка містить раму з несучими елементами, на якій закріплено робочі органи та лівий і правий приводи, кожний з яких складається по меншій мірі з приводних і натяжних зірочок з'єднаних між собою ланцюгом, забезпеченим заспокоювачем ланцюга, і шківів, з'єднаних приводним ременем з натяжним пристроєм, та проміжного вала з підшипниковими вузлами, на одному кінці якого встановлено шків і зірочку, а другий кінець зв'язано з механічною передачею комбайна. Натурний зразок "Машина кукурудзозбиральна КМС-8", виробництва ТОВ НВП "Херсонський машинобудівний завод", 2012 рік. Недоліком цієї машини є те, що при необхідності навішування її на різні типи комбайнів як вітчизняні, так і зарубіжні необхідно було в кожному конкретному випадку заміряти та вивчати приєднувальні параметри кожного комбайна та його привода, розробляти та виготовляти приводні пристрої для кожного з них, крім того переобладнання жаток для навішування на різні типи комбайнів потребувало багато часу та великих матеріальних витрат. В основу корисної моделі поставлена задача створення кукурудзозбиральної жатки до зернозбирального комбайна з можливістю адаптації і забезпечення надійного її приводу при навішуванні жатки на цілийспектр вітчизняних та зарубіжних комбайнів із різноманітними типами, розмірами прив'язок та розташуванням приводів без особливих матеріальних витрат та мінімальних витрат часу на переобладнання жатки при зміні комбайна. Поставлена задач вирішується тим, що в кукурудзозбиральній жатці до зернозбирального комбайна, яка містить раму з несучими елементами, на якій закріплено робочі органи та лівий і правий приводи, кожний з яких складається принаймні з приводних і натяжних зірочок, з'єднаних між собою ланцюгом, забезпеченим заспокоювачем ланцюга, і шківів, з'єднаних приводним ременем з натяжним пристроєм, та проміжного вала з підшипниковими вузлами, на одному кінці якого встановлено шків і зірочку, а другий кінець зв'язано механічною передачею з комбайном, згідно з корисною моделлю, на рамі в задній частині на лівому і правому її кінцях закріплено базові плити з отворами, на кожну з яких встановлено змінний механізм адаптації і регулювання приводу, причому проміжний вал з шківом і зірочкою, які виконані змінними, встановлено на змінному механізмі адаптації і регулювання приводу. Змінний механізм адаптації і регулювання приводу по меншій мірі складається із опорної плити, яка кріпиться на базовій плиті, причому на опорній плиті встановлено натяжний пристрій ременя і натяжну зірочку. 1 UA 107266 U 5 10 15 20 25 30 35 40 45 50 55 60 Натяжний пристрій ременя складається з пластини з овальними отворами для встановлення проміжного вала, з'єднаної з опорною плитою вертикальними і поздовжніми ребрами, і перед якою розміщені натяжні гвинти, з'єднані з підшипниковими вузлами проміжного валу одними кінцями, а другими кінцями вставлені в отвори поздовжніх ребер, при цьому пластину з овальними отворами встановлено відносно опорної плити під кутом нахилу α з розширенням його знизу верх. Висота вертикальних і поздовжніх ребер натяжного пристрою ременя змінна у варіантах виконання механізму адаптації і регулювання приводу та розраховується, виходячи із перемінних діаметрів шківів і довжин ременів по формулі розрахунку міжцентрового розміру ремінної передачі, а саме між шківом на робочому органі і шківом на механізмі адаптації. Кут нахилу α пластини з овальними отворами відносно опорної плити змінний і розраховується виходячи із перемінних діаметрів шківів, довжин ременів і розміщення на висоті відносно базової плити за умови що в діапазоні регулювання натягу ременя довжина ланцюга переважно незміна, що виражається в рівності сум довжин натягнутого і холостого відрізку ланцюга в діапазоні регулювання натягу ременя. Натяжна зірочка встановлена на кронштейні, який одним кінцем закріплено на опорній плиті, а другим - на вертикальному ребрі натяжного пристрою ременя, при цьому між кронштейном натяжної зірочки і вертикальним ребром натяжного пристрою ременя встановлені регулюючі прокладки. У вертикальному ребрі натяжного пристрою ременя викопані овальні отвори, на які закріплено заспокоювач ланцюга із здатністю регулювання по висоті розміщення. В несучих елементах рами виконані отвори для кріплення додаткових змінних проміжних валів, які з'єднані з приводом комбайна, наприклад, за допомогою ланцюгових передач. Змінні проміжні вали з'єднані з приводом комбайна за допомогою ланцюгових муфт, одна з яких розміщена на допоміжному проміжному валу, а друга на - приводі комбайна. Закріплення на рамі в задній частині на лівому і правому її кінцях базових плит з отворами, на кожну з яких встановлено змінний механізм адаптації і регулювання приводу, та проміжний вал з шківом і зірочкою, які виконані змінними дає змогу, знявши змінний механізм адаптації та регулювання приводу і разом з ним проміжний вал з шківом і зірочкою, які виконані змінними, без особливої трудомісткості та витрат часу встановити адаптований аналогічний змінний механізм адаптації і регулювання приводу, та проміжний вал з шківом і зірочкою, які виконані змінними, на цілий спектр вітчизняних та зарубіжних комбайнів з різноманітними розмірами прив'язок та розташуванням приводів. Виконання змінного механізму адаптації і регулювання приводу принаймні із опорної плити, яка закріплена на базовій плиті, та встановлення на ній натяжного пристрою ременя і натяжну зірочку створює простий механізм регулювання приводу жатки та його надійність. Виконання натяжного пристрою ременя з пластини з овальними отворами для встановлення проміжного вала, з'єднаної з опорною плитою вертикальними і поздовжніми ребрами, і перед якою розміщені натяжні гвинти, з'єднані з підшипниковими вузлами проміжного валу одними кінцями, а другими кінцями вставлені в отвори поздовжніх ребер, при цьому пластину з овальними отворами встановлено відносно опорної плити під кутом нахилу α з розширенням його знизу верх дає змогу регулювати натяжіння ременя, при цьому ланцюгова передача не зазнає змін. Можливість розрахувати, виходячи із перемінних діаметрів шківів і довжин ременів по формулі розрахунку міжцентрового розміру ремінної передачі, а саме між шківом на робочому органі і шківом на механізмі адаптації, змінну висоту вертикальних і поздовжніх ребер натяжного пристрою ременя у варіантах виконання механізму адаптації і регулювання приводу, дозволяє знайти оптимально необхідну висоту ребер для надійної роботи пристрою. Розраховуючи, виходячи із перемінних діаметрів шківів, довжин ременів і розміщення на висоті відносно базової плити за умови, що в діапазоні регулювання натягу ременя довжина ланцюга переважно незміна, що виражається в рівності сум довжин натягнутого і холостого відрізку ланцюга в діапазоні, змінний кут нахилу α пластини з овальними отворами відносно опорної плити, і регулюючи натяг ременя, мають змогу забезпечити надійність роботи приводу при необхідності заміни змінного механізму адаптації і регулювання приводу. Встановлення натяжної зірочки на кронштейні, який одним кінцем закріплено на опорній плиті, а другим - на вертикальному ребрі натяжного пристрою ременя, при цьому між кронштейном натяжної зірочки і вертикальним ребром натяжного пристрою ременя встановлення регулюючих прокладок, забезпечує можливість розташувати натяжну зірочку оптимально в кожному конкретному випадку, що в свою чергу допомагає регулювати роботу ланцюгової передачі і підвищує надійність її роботи. 2 UA 107266 U 5 10 15 20 25 30 35 40 45 50 55 60 За рахунок овальних отворів у вертикальному ребрі натяжного пристрою ременя, на які закріплено заспокоювач ланцюга із здатністю регулювання по висоті розміщення, підвищується можливість і простота регулювання заспокоювача при необхідності. Виконання отворів в несучих елементах рами для кріплення додаткових змінних проміжних валів, які з'єднані з приводом комбайна, наприклад, за допомогою ланцюгових передач, або з'єднання змінних проміжні валів з приводом комбайна за допомогою ланцюгових муфт, одна з яких розміщена на допоміжному проміжному валу, а друга - на приводі комбайна, дозволяє розширити діапазон і спростити конструктивне рішення з'єднання приводу комбайна з кукурудзозбиральною жаткою. На Фіг. 1 - зображено кукурудзозбиральну жатку до зернозбирального комбайна, вигляд збоку; На Фіг. 2 - зображено змінний механізм адаптації і регулювання приводу, вигляд збоку; На Фіг. 3 - зображено натяжний пристрій ременя вигляд ззаду; На Фіг. 4 - зображено несучі елементи рами, вигляд збоку; На Фіг. 5 - зображено кукурудзозбиральну жатку до зернозбирального комбайна, вигляд зверху; На Фіг. 6 - зображено кукурудзозбиральну жатку до зернозбирального комбайна з ланцюговим приводом, вигляд зверху; На Фіг. 7 - зображено кукурудзозбиральну жатку до зернозбирального комбайна з приводом ланцюговими муфтами, вигляд зверху. Кукурудзозбиральна жатка до зернозбирального комбайна складається з рами 1 з несучими елементами 2, на якій закріплено робочі органи 3 та лівий 4 і правий 5 приводи, кожний з яких складається по меншій мірі з приводних 6 та 7 і натяжних 8 зірочок з'єднаних між собою ланцюгом 9, забезпеченим заспокоювачем ланцюга 10, і шківів 11 та 12 з'єднаних приводним ременем 13 з натяжним пристроєм 14 та проміжного вала 15 з підшипниковими вузлами 16, на одному кінці якого встановлено шків 12 і зірочку 7, а другий кінець зв'язано механічною передачею 17 з комбайном 18. На рамі 1 в задній частині на лівому і правому її кінцях закріплено базові плити 19 з отворами, на кожну з яких встановлено змінний механізм адаптації і регулювання приводу 20. Проміжний вал 15 з шківом 12 і зірочкою 7, які виконані змінними, встановлено на змінному механізмі адаптації і регулювання приводу 20. Змінний механізм адаптації і регулювання приводу 20 по меншій мірі складається із опорної плити 21, яка кріпиться на базовій плиті 19, причому натяжний пристрій 14 ременя 13 і натяжну зірочку 8 встановлено на опорній плиті 21. Натяжний пристрій ременя 14 складається з пластини 22 з овальними отворами 23 для встановлення проміжного вала 15, з'єднаної з опорною плитою 21 вертикальними 24 і поздовжніми 25 ребрами. Перед пластиною 22 з овальними отворами 23 розміщені натяжні гвинти 26, з'єднані з підшипниковими вузлами 16 проміжного валу 15 одними кінцями, а другими кінцями вставлені в отвори поздовжніх ребер 25. Пластину 22 з овальними отворами 23 встановлено відносно опорної плити 21 під кутом нахилу α з розширенням його знизу верх. Висота вертикальних 24 і поздовжніх 25 ребер натяжного пристрою ременя 14 змінна у варіантах виконання механізму адаптації і регулювання приводу 20 та розраховується виходячи із перемінних діаметрів шківів 11 та 12 і довжин ременів 13 по формулі розрахунку міжцентрового розміру ремінної передачі, а саме між шківом 11 на робочому органі і шківом 12 на механізмі адаптації. Кут нахилу α пластини 22 з овальними отворами відносно опорної плити 21 змінний і розраховується виходячи із перемінних діаметрів шківів 11, 12, довжин ременів 13 і розміщення на висоті відносно базової плити 19 за умови, що в діапазоні регулювання натягу ременя 13, довжина ланцюга 9 переважно незміна, що виражається в рівності сум довжин натягнутого і холостого відрізку ланцюга 9 в діапазоні регулювання натягу ременя. Натяжна зірочка 8 встановлена на кронштейні 27, який одним кінцем закріплено на опорній плиті 21, а другим - на вертикальному ребрі 24 натяжного пристрою 14 ременя 13, при цьому між кронштейном 27 натяжної зірочки 8 і вертикальним ребром 24 натяжного пристрою 14 ременя 13 встановлені регулюючі прокладки 28. У вертикальному ребрі 24 натяжного пристрою 14 ременя 13 викопані овальні отвори 29, на які закріплено заспокоювач 10 ланцюга 9 із здатністю регулювання по висоті розміщення. В несучих елементах 2 рами 1 виконані отвори 30 для кріплення додаткових змінний проміжних валів 31, що дозволяє механічну передачу 17 виконати змінною в залежності від типу комбайна 18. Три можливі варіанти виконання механічної передачі 17: - карданна передача 32; 3 UA 107266 U 5 10 15 20 25 30 35 40 45 - додатковий змінних проміжний вал 31, який з'єднаний з проміжним валом 15 карданною передачею 32, а з комбайном 18 - ланцюговою передачею 33; - додатковий змінних проміжний вал 31, який з'єднаний з проміжним валом 15 карданною передачею 32, а з комбайном 18 - двома ланцюговими муфтами 34, 35, одна з яких 34 розміщена на додатковому змінному проміжному валу 31, а друга - на приводі комбайна 18. Кукурудзозбиральна жатка до зернозбирального комбайна працює наступним чином. В залежності від типу комбайна на рамі 1 в задній частині на її лівому і правому кінцях на базові плити 19 встановлюють адаптований для цього комбайна змінний механізм адаптації регулювання приводу 20 за допомогою опорної плити 21, яка закріплюється на базовій плиті 19. На змінний механізм адаптації регулювання приводу 20 встановлюють проміжний вал 15. Підбирають відповідно до типу комбайна змінні шків 12 і зірочку 7 та закріплюють їх на проміжному валу 15. На пластині 22 з овальними отворами 23 встановлюють натяжний пристрій 14 ременя 13 та натяжну зірочку 8. За допомогою натяжних гвинтів 26, що стоять перед пластиною 22 з овальними отворами 23, з'єднаної з опорною плитою 21 вертикальними 24 та горизонтальними 25 ребрами, які одними кінцями з'єднані з підшипниковими вузлами 16 проміжного валу 15, а другими вставлені в отвори горизонтальних ребер 25, починають регулювати натяжіння ремінної передачі. Завдяки тому, що опорну плиту 21 відносно пластини 22 з овальними отворами 23 встановлено під кутом нахилу α з розширенням його знизу верх, піднімаючи або опускаючи проміжний вал 15 з встановленими на ньому шківом 12 і зірочкою 7 за допомогою вказаних гвинтів 26, регулюють натяг ременя 13, при цьому довжина ланцюга 9 завдяки куту нахилу α залишається незмінною. За допомогою регулюючих прокладок 28, які встановлені між кронштейном 27 натяжної зірочки 8 і вертикальним ребром 24, збільшуючи їх кількість чи зменшуючи, регулюють лінійність ланцюгової передачі. Переміщують заспокоювач ланцюга 10 в овальних отворах 29 вертикального ребра 24 і встановлюють необхідну висоту розміщення заспокоювача 10 закріплюють, чим створюють умови для роботи пристрою в оптимальному режимі. Механічною передачею 17 комбайна 18, наприклад, за допомогою ланцюгових передач 33 і додаткових змінних проміжних валів 31, закріплених в отворах 30 на несучих елементах 2 рами 1 або за допомогою ланцюгових муфт 34, 35, одна з яких 34 розміщена на додатковому змінному проміжному валу 31, приводять в дію проміжний вал 15 з шківом 12 і зірочкою 7, які виконані змінними. За допомогою лівого 4 та правого 5 привода, кожний з яких складається по меншій мірі з приводних 6 та 7 і натяжних 8 зірочок з'єднаних між собою ланцюгом 9, забезпеченим заспокоювачем ланцюга 10, і шківів 11 та 12 з'єднаних приводним ременем 13 з натяжним пристроєм ременя 14 та проміжного вала 15, на одному кінці якого встановлено шків 12 і зірочку 7, приводять в дію робочі органи 3 кукурудзозбиральної жатки. Кукурудзозбиральна жатка до зернозбирального комбайна готова до роботи. При необхідності навішування (агрегатування) кукурудзозбиральної жатки на другий тип зернозбирального комбайна, міняють змінний механізм адаптації 20 відповідно до типу комбайна, встановлюють на проміжному валу 15 відповідні змінні шків 12 та зірочку 7, міняють механічну передачу 17 в залежності від необхідності і типу комбайна 18. Проводять відповідну адаптацію та регулювання і кукурудзозбиральна жатка разом з комбайном знову готова до роботи. Конструктивно просте та гнучке адаптування змінного механізму адаптації і регулювання приводу при навішуванні кукурудзозбиральної жатки на цілий спектр вітчизняних та зарубіжних комбайнів з різноманітними типами, розмірами прив'язок та розташуванням приводів зменшує матеріальні витрати та витрати часу на переобладнання жатки при зміні комбайна, забезпечує розширений попит господарств на кукурудзозбиральні жатки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Кукурудзозбиральна жатка до зернозбирального комбайна, яка містить раму з несучими елементами, на якій закріплено робочі органи та лівий і правий приводи, кожний з яких складається принаймні з приводних і натяжних зірочок, з'єднаних між собою ланцюгом, забезпеченим заспокоювачем ланцюга, і шківів, з'єднаних приводним ременем з натяжним пристроєм та проміжного вала з підшипниковими вузлами, на одному кінці якого встановлено шків і зірочку, а другий кінець зв'язано механічною передачею з комбайном, яка відрізняється тим, що на рамі в задній частині на лівому і правому її кінцях закріплено базові плити з отворами, на кожну з яких встановлено змінний механізм адаптації і регулювання приводу, причому проміжний вал з шківом і зірочкою, які виконані змінними, встановлено на змінному механізмі адаптації і регулювання приводу. 4 UA 107266 U 5 10 15 20 25 30 2. Кукурудзозбиральна жатка за п. 1, яка відрізняється тим, що змінний механізм адаптації і регулювання приводу принаймні складається із опорної плити, яка кріпиться на базовій плиті, причому на опорній плиті встановлено натяжний пристрій ременя і натяжну зірочку. 3. Кукурудзозбиральна жатка за п. 2, яка відрізняється тим, що натяжний пристрій ременя складається з пластини з овальними отворами для встановлення проміжного вала, з'єднаної з опорною плитою вертикальними і поздовжніми ребрами, і перед якою розміщені натяжні гвинти, з'єднані з підшипниковими вузлами проміжного вала одними кінцями, а другими кінцями вставлені в отвори поздовжніх ребер, причому пластину з овальними отворами встановлено відносно опорної плити під кутом нахилу α з розширенням його знизу верх. 4. Кукурудзозбиральна жатка за п. 3, яка відрізняється тим, що висота вертикальних і поздовжніх ребер натяжного пристрою ременя змінна у варіантах виконання механізму адаптації і регулювання приводу та розраховується, виходячи із перемінних діаметрів шківів і довжин ременів по формулі розрахунку міжцентрового розміру ремінної передачі, а саме між шківом на робочому органі і шківом на механізмі адаптації. 5. Кукурудзозбиральна жатка за пп. 3, 4, яка відрізняється тим, що кут нахилу  пластини з овальними отворами відносно опорної плити змінний і розраховується, виходячи із перемінних діаметрів шківів, довжин ременів і розміщення на висоті відносно базової плити за умови, що в діапазоні регулювання натягу ременя довжина ланцюга переважно незмінна, що виражається в рівності сум довжин натягнутого і холостого відрізку ланцюга в діапазоні регулювання натягу ременя. 6. Кукурудзозбиральна жатка за п. 2, яка відрізняється тим, що натяжна зірочка встановлена на кронштейні, який одним кінцем закріплено на опорній плиті, а другим - на вертикальному ребрі натяжного пристрою ременя, причому між кронштейном натяжної зірочки і вертикальним ребром натяжного пристрою ременя встановлені регулюючі прокладки. 7. Кукурудзозбиральна жатка за п. 3, яка відрізняється тим, що в вертикальному ребрі натяжного пристрою ременя виконані овальні отвори, на які закріплено заспокоювач ланцюга із здатністю регулювання по висоті розміщення. 8. Кукурудзозбиральна жатка за п. 1, яка відрізняється тим, що в несучих елементах рами виконані отвори для кріплення додаткових змінних проміжних валів, які з'єднані з приводом комбайна, наприклад, за допомогою ланцюгових передач. 9. Кукурудзозбиральна жатка за п. 8, яка відрізняється тим, що змінні проміжні вали з'єднані з приводом комбайна за допомогою ланцюгових муфт, одна з яких розміщена на допоміжному проміжному валу, а друга - на приводі комбайна. 5 UA 107266 U 6 UA 107266 U 7 UA 107266 U 8 UA 107266 U 9 UA 107266 U 10 UA 107266 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
