Навісний подрібнювач соломи до зернозбирального комбайна
Формула / Реферат
1. Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий апарат, розташований під ним у кожусі шнек і вентилятор із пневмотрубоводом, а також скатну дошку для напрямляння соломистої маси до шнека, який відрізняється тим, що робочу поверхню скатної дошки оснащено отворами, утвореними розрізом матеріалу скатної дошки і двостороннім конусним виштампуванням.
2. Навісний подрібнювач за п. 1, який відрізняється тим, що площина отвору розташована перпендикулярно до робочої поверхні скатної дошки.
Текст

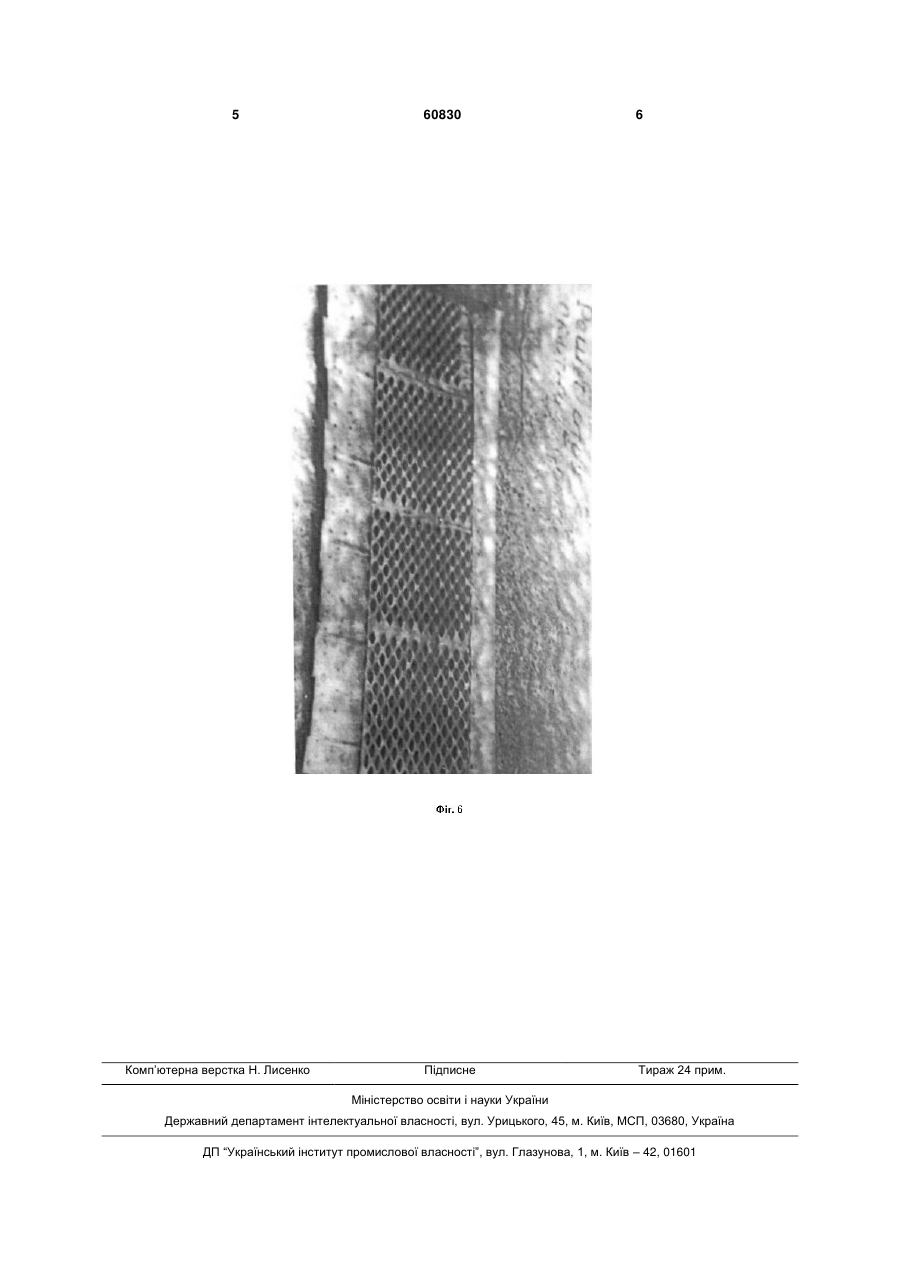

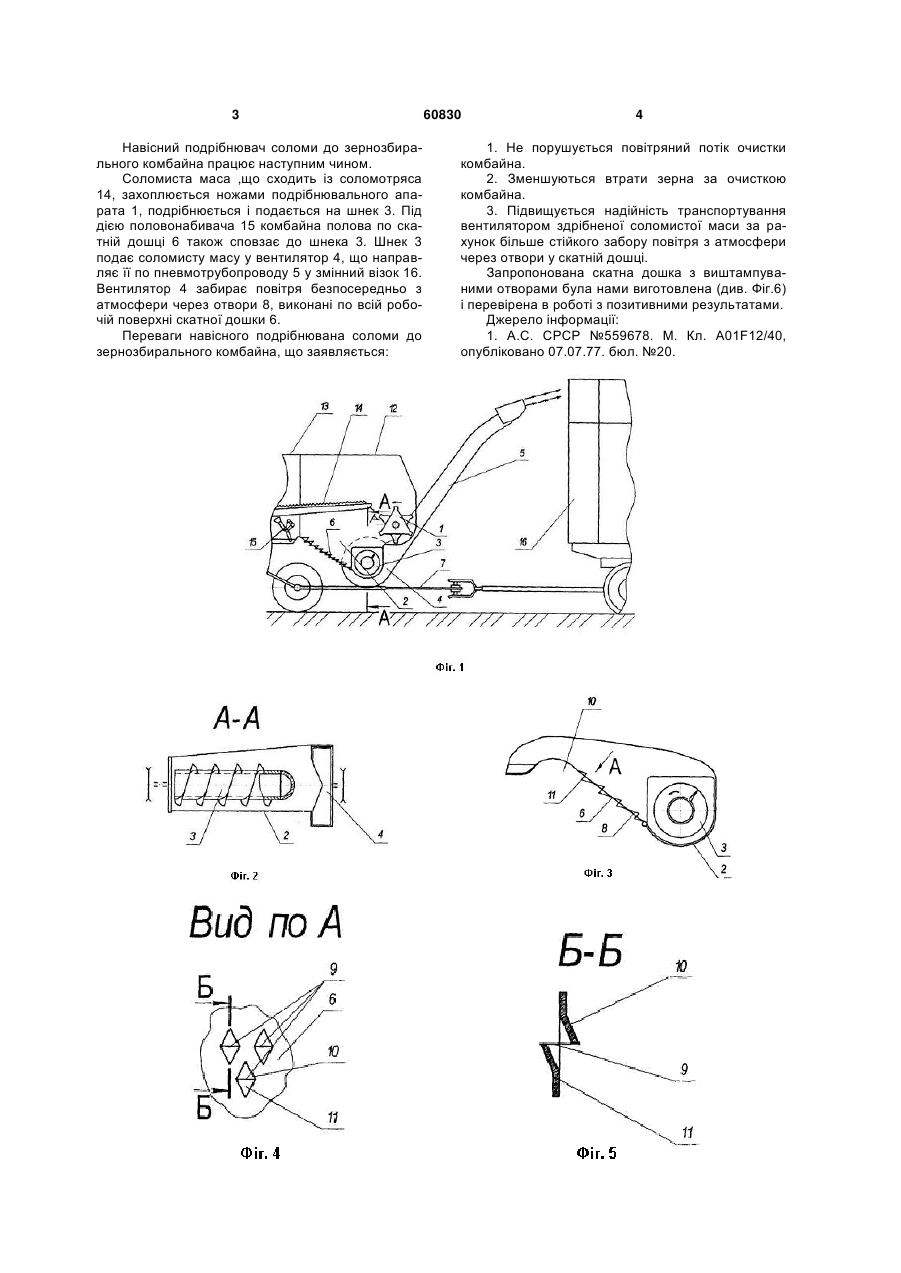

1. Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий апарат, розташований під ним у кожусі шнек і вентилятор із пневмотрубоводом, а також скатну до 3 Навісний подрібнювач соломи до зернозбирального комбайна працює наступним чином. Соломиста маса ,що сходить із соломотряса 14, захоплюється ножами подрібнювального апарата 1, подрібнюється і подається на шнек 3. Під дією половонабивача 15 комбайна полова по скатній дошці 6 також сповзає до шнека 3. Шнек 3 подає соломисту масу у вентилятор 4, що направляє її по пневмотрубопроводу 5 у змінний візок 16. Вентилятор 4 забирає повітря безпосередньо з атмосфери через отвори 8, виконані по всій робочій поверхні скатної дошки 6. Переваги навісного подрібнювана соломи до зернозбирального комбайна, що заявляється: 60830 4 1. Не порушується повітряний потік очистки комбайна. 2. Зменшуються втрати зерна за очисткою комбайна. 3. Підвищується надійність транспортування вентилятором здрібненої соломистої маси за рахунок більше стійкого забору повітря з атмосфери через отвори у скатній дошці. Запропонована скатна дошка з виштампуваними отворами була нами виготовлена (див. Фіг.6) і перевірена в роботі з позитивними результатами. Джерело інформації: 1. А.С. СРСР №559678. М. Кл. A01F12/40, опубліковано 07.07.77. бюл. №20. 5 Комп’ютерна верстка Н. Лиcенко 60830 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounted straw shredder to grain combined harvester
Автори англійськоюSHAPOVALOV VIKTOR IVANOVYCH
Назва патенту російськоюНавесной измельчитель соломы к зерноуборочному комбайну
Автори російськоюШАПОВАЛОВ ВИКТОР ИВАНОВИЧ
МПК / Мітки
МПК: A01F 12/40
Мітки: навісний, комбайна, подрібнювач, зернозбирального, соломи
