Паропроникне взуття із водонепроникною та паропроникною підошвою

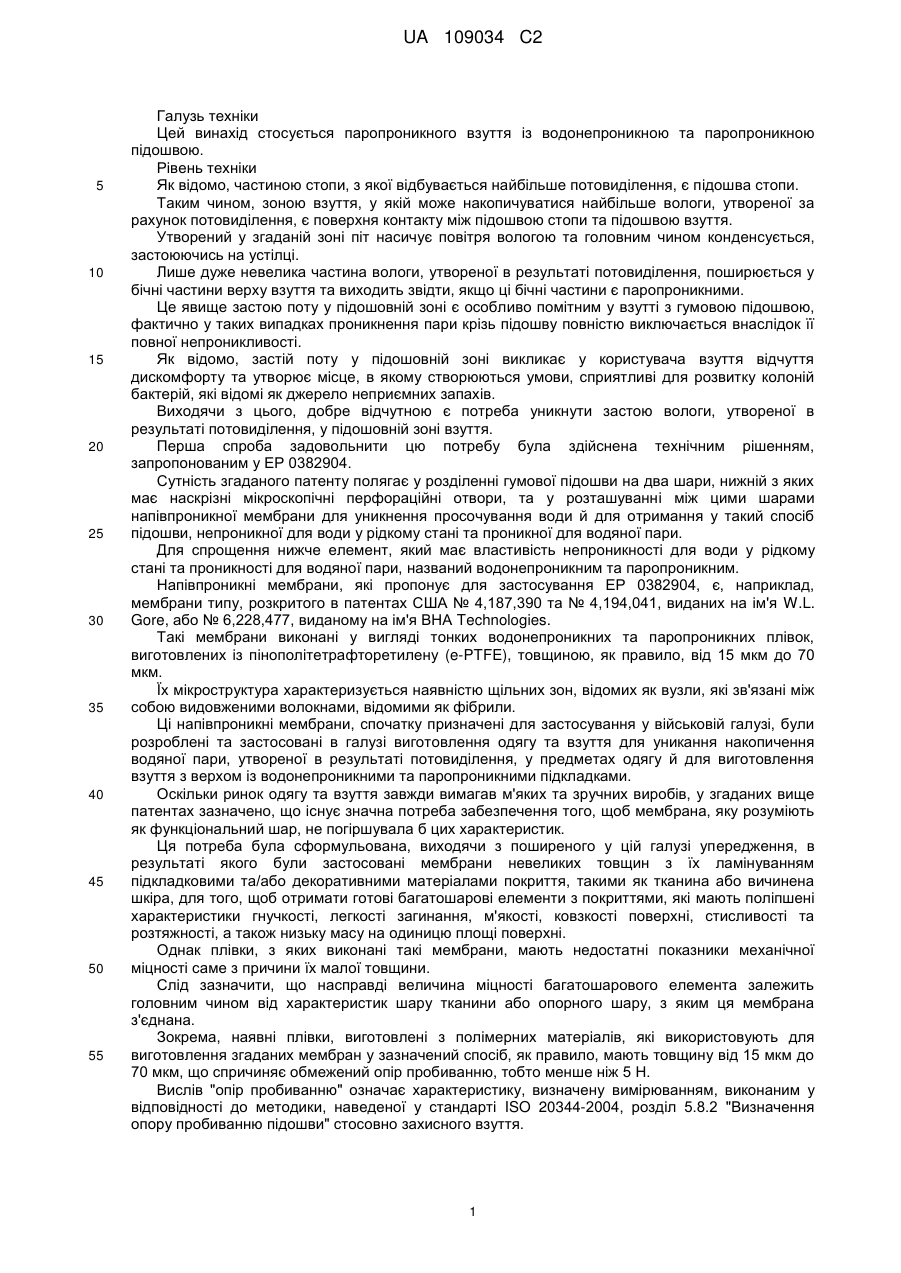

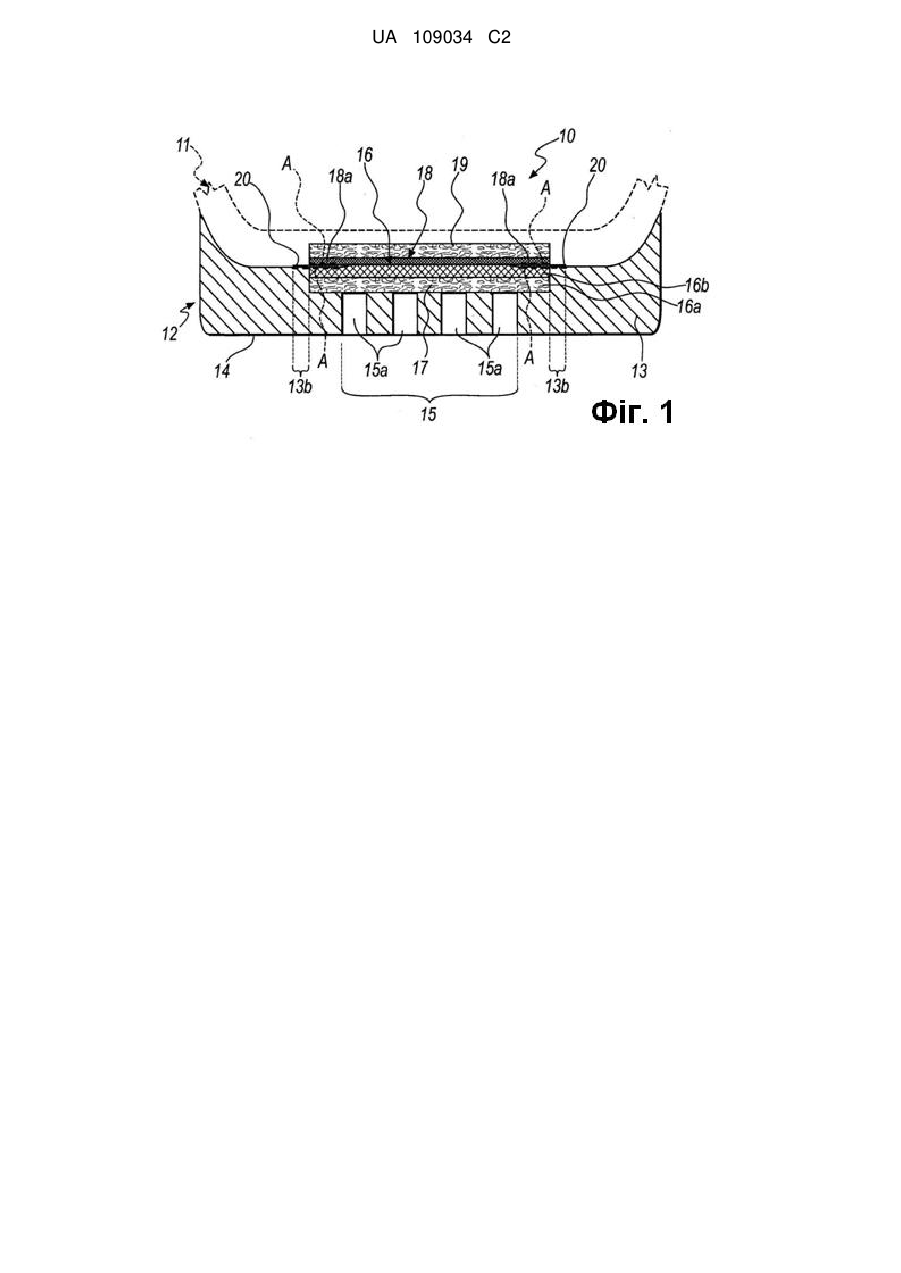

Реферат: Паропроникне взуття (10) із водонепроникною та паропроникною підошвою включає в себе складений верх (11), підошву (12, 112, 212), приєднану до згаданого складеного верху (11), яка включає в себе виготовлену з водонепроникного матеріалу основну частину (13), яка має підметкову частину (14) підошви і щонайменше одну проникну для водяної пари ділянку (15), водонепроникну та паропроникну мембрану (16), яка покриває ділянку (15) в напрямку внутрішньої частини згаданого взуття (10), захисний елемент (17), який принаймні частково покриває нижню поверхню (16а) мембрани (16. Взуття (10) додатково включає в себе щонайменше один водонепроникний та паропроникний захисний екран (18), накладений в напрямку внутрішньої частини взуття (10) на мембрану (16) так, щоб принаймні частково покривати її, захисний екран (18) і мембрана (16) є щільно з'єднаними із забезпеченням водонепроникності з основною частиною (13) підошви (12, 112, 212) у щонайменше одній ущільнювальній зоні (А), яка є периферійною для ділянки (15). UA 109034 C2 (12) UA 109034 C2 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Цей винахід стосується паропроникного взуття із водонепроникною та паропроникною підошвою. Рівень техніки Як відомо, частиною стопи, з якої відбувається найбільше потовиділення, є підошва стопи. Таким чином, зоною взуття, у якій може накопичуватися найбільше вологи, утвореної за рахунок потовиділення, є поверхня контакту між підошвою стопи та підошвою взуття. Утворений у згаданій зоні піт насичує повітря вологою та головним чином конденсується, застоюючись на устілці. Лише дуже невелика частина вологи, утвореної в результаті потовиділення, поширюється у бічні частини верху взуття та виходить звідти, якщо ці бічні частини є паропроникними. Це явище застою поту у підошовній зоні є особливо помітним у взутті з гумовою підошвою, фактично у таких випадках проникнення пари крізь підошву повністю виключається внаслідок її повної непроникливості. Як відомо, застій поту у підошовній зоні викликає у користувача взуття відчуття дискомфорту та утворює місце, в якому створюються умови, сприятливі для розвитку колоній бактерій, які відомі як джерело неприємних запахів. Виходячи з цього, добре відчутною є потреба уникнути застою вологи, утвореної в результаті потовиділення, у підошовній зоні взуття. Перша спроба задовольнити цю потребу була здійснена технічним рішенням, запропонованим у ЕР 0382904. Сутність згаданого патенту полягає у розділенні гумової підошви на два шари, нижній з яких має наскрізні мікроскопічні перфораційні отвори, та у розташуванні між цими шарами напівпроникної мембрани для уникнення просочування води й для отримання у такий спосіб підошви, непроникної для води у рідкому стані та проникної для водяної пари. Для спрощення нижче елемент, який має властивість непроникності для води у рідкому стані та проникності для водяної пари, названий водонепроникним та паропроникним. Напівпроникні мембрани, які пропонує для застосування ЕР 0382904, є, наприклад, мембрани типу, розкритого в патентах США № 4,187,390 та № 4,194,041, виданих на ім'я W.L. Gore, або № 6,228,477, виданому на ім'я ВНА Technologies. Такі мембрани виконані у вигляді тонких водонепроникних та паропроникних плівок, виготовлених із пінополітетрафторетилену (e-PTFE), товщиною, як правило, від 15 мкм до 70 мкм. Їх мікроструктура характеризується наявністю щільних зон, відомих як вузли, які зв'язані між собою видовженими волокнами, відомими як фібрили. Ці напівпроникні мембрани, спочатку призначені для застосування у військовій галузі, були розроблені та застосовані в галузі виготовлення одягу та взуття для уникання накопичення водяної пари, утвореної в результаті потовиділення, у предметах одягу й для виготовлення взуття з верхом із водонепроникними та паропроникними підкладками. Оскільки ринок одягу та взуття завжди вимагав м'яких та зручних виробів, у згаданих вище патентах зазначено, що існує значна потреба забезпечення того, щоб мембрана, яку розуміють як функціональний шар, не погіршувала б цих характеристик. Ця потреба була сформульована, виходячи з поширеного у цій галузі упередження, в результаті якого були застосовані мембрани невеликих товщин з їх ламінуванням підкладковими та/або декоративними матеріалами покриття, такими як тканина або вичинена шкіра, для того, щоб отримати готові багатошарові елементи з покриттями, які мають поліпшені характеристики гнучкості, легкості загинання, м'якості, ковзкості поверхні, стисливості та розтяжності, а також низьку масу на одиницю площі поверхні. Однак плівки, з яких виконані такі мембрани, мають недостатні показники механічної міцності саме з причини їх малої товщини. Слід зазначити, що насправді величина міцності багатошарового елемента залежить головним чином від характеристик шару тканини або опорного шару, з яким ця мембрана з'єднана. Зокрема, наявні плівки, виготовлені з полімерних матеріалів, які використовують для виготовлення згаданих мембран у зазначений спосіб, як правило, мають товщину від 15 мкм до 70 мкм, що спричиняє обмежений опір пробиванню, тобто менше ніж 5 Н. Вислів "опір пробиванню" означає характеристику, визначену вимірюванням, виконаним у відповідності до методики, наведеної у стандарті ISO 20344-2004, розділ 5.8.2 "Визначення опору пробиванню підошви" стосовно захисного взуття. 1 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей обмежений механічний опір пробиванню привів винахідника за патентом ЕР 0382904 до запобігання контактуванню мембрани зі сторонніми предметами обмеженням діаметра отворів підошви, до яких обернена ця мембрана. Однак це рішення обмежило площу підошви, призначеної для проникнення пари, і також підвищило ймовірність блокування згаданих отворів, внаслідок чого значно погіршується ефективність паропроникності підошви. Інше рішення запропоновано в патенті США № 6,508,015, виданому на ім'я Max Rauch, в якому розкрита конструкція, яка включає в себе два накладені шари, верхній з яких, тобто шар, виконаний так, щоб бути спрямованим до верхньої частини взуття, є еластичним і проникним для водяної пари. Нижній шар, який покриває менше ніж 70 % верхнього шару, виконує функцію опори для нього та являє собою підметкову частину підошви. Для того щоб мати мікропористу структуру, яка в будь-якому випадку не є водонепроникною, верхній шар виготовлений, наприклад, зі спеченої пластмаси або нетканого полотна. Недолік цього рішення полягає у тому, що під час використання такого взуття згаданий мікропористий верхній шар, значну частину якого нижній шар залишає незахищеною, стає здатним до просочення водою при контактуванні з нею, вбирає її, утримує цю воду та через деякий час частково вивільнює її, забруднюючи поверхні, на які ступає споживач. Крім того, цей верхній шар при контакті з абсорбованою водою має тенденцію до погіршення своїх властивостей. Для одержання водонепроникності підошви згаданий патент пропонує піддавати верхній шар обробці, яка надає йому водовідштовхувальні властивості, або покривати його водонепроникною та паропроникною мембраною, розташованою над цим верхнім шаром. Однак ця гідрофобна обробка має короткий строк функціонування, що спричинює втрату підошвою її водонепроникності. Крім того, згадана паропроникна та водонепроникна мембрана, призначена для покривання верхнього шару, контактує із устілкою, яка при ходінні може ковзати по мембрані, піддаючи її абразивній дії, яка пошкоджує цю мембрану. Це пошкодження посилюється внаслідок циклічних навантажень згинання та розтягання, яким піддається мембрана під час використання взуття, яке, у свою чергу, піддається згинанню внаслідок руху стопи, одягненої у це взуття. Крім того, легка доступність мембрани для конденсованого поту піддає її дії відкладень, таких як мінеральні солі та жирові речовини, які можуть відкладатися на цій мембрані під час випаровування та проникнення поту. Такі відкладення призводять до блокування пор мембрани, погіршуючи ефективність її проникності. Суть винаходу Метою цього винаходу є надання паропроникного взуття з водонепроникною та паропроникною підошвою, яке дозволяє подолати обмеження відомого на цей час взуття та підошов, зокрема, шляхом надання можливості забезпечити більший опір підошви руйнувальним факторам, які погіршують її властивості водонепроникності та паропроникності у порівнянні із відомим паропроникним та водонепроникним взуттям. У межах цієї мети однією із задач цього винаходу є розробка взуття із водонепроникною та паропроникною підошвою, яке має більший у порівнянні із відомим взуттям опір забруднювальній дії поту, який конденсується у зоні розташування стопи. Іншою задачею цього винаходу є надання паропроникного взуття із водонепроникною та паропроникною підошвою, властивості водонепроникності і паропроникності якої є менш чутливими, ніж у відомих виробів, до механічної утоми, яка накопичується протягом використанні взуття. Ця мета досягається, а згадані вище та інші задачі, які стануть більш очевидними з опису, наведеного нижче, вирішуються шляхом створення паропроникного взуття з водонепроникною та паропроникною підошвою, яке включає в себе: - складений верх, - підошву, приєднану до згаданого складеного верху, яка включає в себе виготовлену з водонепроникного матеріалу основну частину, яка має підметкову частину підошви і щонайменше одну проникну для водяної пари ділянку, - щонайменше одну водонепроникну та паропроникну мембрану, яка покриває згадану щонайменше одну ділянку в напрямку внутрішньої частини згаданого взуття, - щонайменше один захисний елемент, який принаймні частково покриває нижню поверхню згаданої щонайменше однієї мембрани, 2 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 причому згадане взуття відрізняється тим, що також включає в себе щонайменше один водонепроникний та паропроникний захисний екран, накладений в напрямку внутрішньої частини згаданого взуття на згадану щонайменше одну мембрану так, щоб принаймні частково покривати її, згаданий захисний екран і згадана мембрана є щільно з'єднаними із забезпеченням водонепроникності зі згаданою основною частиною згаданої підошви у щонайменше одній ущільнювальній зоні, яка є периферійною для згаданої щонайменше однієї ділянки. Стислий опис фігур Інші особливості та переваги цього винаходу стануть більш зрозумілими з опису варіантів виконання паропроникного взуття з водонепроникною та паропроникною підошвою за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладу, який не обмежує обсягу цього винаходу, прикладеними фігурами, на яких: Фіг. 1 — розріз у збільшеному масштабі частини взуття за першим варіантом здійснення цього винаходу; Фіг. 2 - розріз у збільшеному масштабі частини взуття за другим варіантом здійснення цього винаходу; Фіг. 3 - розріз у збільшеному масштабі частини взуття за одним із різновидів другого варіанта здійснення цього винаходу; Фіг. 4 та Фіг. 5 - розріз у збільшеному масштабі частини взуття за третім варіантом здійснення цього винаходу у частково розібраному стані та у складеному стані, відповідно. Шляхи виконання винаходу Як зображено на прикладених фігурах, паропроникне взуття із водонепроникною та паропроникною підошвою за першим варіантом здійснення цього винаходу в цілому позначене позицією 10 і включає в себе: - складений верх 11, - підошву 12, яка з'єднана зі складеним верхом 11 та включає в себе виготовлену з водонепроникного матеріалу основну частину 13, яка має підметкову частину 14 підошви і щонайменше одну проникну для водяної пари ділянку 15, - водонепроникну та паропроникну мембрану 16, яка покриває ділянку 15 в напрямку внутрішньої частини взуття 10, - захисний елемент 17, який покриває нижню поверхню 16а мембрани 16. Як правило, в альтернативних варіантах здійснення цього винаходу захисний елемент принаймні частково покриває нижню поверхню мембрани. За цим винаходом особливістю взуття 10 є те, що воно також включає в себе захисний водонепроникний та паропроникний екран 18, накладений в напрямку внутрішньої частини взуття 10 на мембрану 16 так, щоб принаймні частково покривати її. Як правило, в залежності від можливих вимог, захисний екран принаймні частково покриває верхню поверхню мембрани. За описаним більш докладно у подальшому описі варіантом, якому віддається перевага, захисний екран 18 і мембрана 16 є щільно з'єднаними із забезпеченням водонепроникності з основною частиною 13 підошви 12 в ущільнювальній зоні А, яка є периферійною для ділянки 15. Підметкова частина 14 підошви, як правило, являє собою нижню поверхню основної частини 13, яка при використанні контактує із землею, але в альтернативних варіантах здійснення цього винаходу вона може бути еквівалентним елементом, відділеним від основної частини 13, і з'єднаним із нею знизу. Як правило, ділянка 15 визначена множиною отворів 15а, які проходять крізь основну частину 13. В альтернативних варіантах здійснення цього винаходу згадана ділянка може бути по суті еквівалентно визначена щонайменше одним широким отвором, в якому можуть бути передбачені конструктивні елементи для зміцнення та забезпечення опори для згаданого захисного екрана, наприклад, так, щоб утворювати решітку. В залежності від можливих вимог, в альтернативних варіантах виконання паропроникного взуття за цим винаходом згадане взуття включає в себе підошву, яка в цілому має щонайменше одну проникну для водяної пари ділянку, яка покрита щонайменше однією водонепроникною та паропроникною мембраною, під якою розташований щонайменше один захисний елемент, при цьому у згаданій щонайменше одній ділянці також передбачений згаданий щонайменше один захисний екран. 3 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 Як правило, основна частина 13 підошви 12 виготовлена із водонепроникного полімерного матеріалу, який за варіантом, якому віддається перевага, вибраний серед поліуретану (PU), термопластичного поліуретану (TPU) або гуми чи термопластичної гуми (TR). За варіантом, якому віддається перевага, захисний екран 18 є мікропористим і має пори із середнім розміром менше ніж 1 мкм, за варіантом, якому віддається перевага, згадані пори мають середній розмір менше ніж 0,5 мкм, і, зокрема, як правило, щонайменше 50 % згаданих пор мають середній розмір менше ніж 0,5 мкм. За варіантом, якому віддається перевага, захисний екран 18 являє собою лист, виготовлений з матеріалу, одержаного з по суті однорідної суміші, яку складають: - поліолефіни з високою молекулярною масою, відсотковий вміст яких відносно об'єму згаданої суміші становить від 8 % до 98 %, - наповнювач, який сприяє утворенню мікропор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 92 %, - пластифікатор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 40 %. За варіантом, якому віддається перевага, згадані поліолефіни являють собою поліетилен з ультрависокою молекулярною масою (UHMW), згаданий наповнювач, як правило, вибраний зпосеред діоксиду кремнію та кремнієвої кислоти, а згаданий пластифікатор являє собою нерозчинне у воді масло, за варіантом, якому віддається перевага, - мінеральне масло. Як альтернатива захисний екран 18 може бути виготовлений з матеріалу, вибраного зпосеред пінополітетрафторетилену (e-PTFE), поліуретану (PU), поліефіру (PES), поліпропілену (РР), поліетилену (РЕ) та подібного матеріалу. Як правило, захисний екран 18 має структуру, вибрану з-посеред: - структури, утвореної єдиним суцільним шаром, який за варіантом, якому віддається перевага, є екструдованим, і який має товщину по суті від 0,1 мм до 5 мм, - структури, утвореної множиною шарів, з'єднаних ламінуванням для утворення багатошарового елемента з товщиною по суті від 0,1 мм до 5 мм, - структури, утвореної множиною ламінованих шарів, між якими розташований проникний матеріал, який утворює єдине ціле з ними. Крім того, за варіантом, якому віддається перевага, захисний екран 18 об'єднаний із підтримувальним сітчастим елементом (не показаним на прикладених фігурах), виконаним так, щоб сприяти маніпуляціям із захисним екраном під час виробництва взуття 10. Захисний елемент 17 виготовлений, як правило, зі стійкого до гідролізу та паропроникного матеріалу, вибраного з-посеред повсті, нетканого матеріалу та подібних матеріалів, оброблених для надання їм водовідштовхувальних властивостей, та, як правило, має товщину по суті від 1 мм до 2 мм. Мембрана 16, як правило, являє собою тип звичайних наявних у продажу паропроникних та водонепроникних мембран, виготовлених, наприклад, із пінополітетрафторетилену (e-PTFE), поліуретану (PU) або подібного матеріалу та щонайменше одного сітчастого елемента, який зміцнює цей матеріал та, як правило, об'єднаний з ним. Як правило, взуття 10 також включає в себе паропроникну прокладку 19, яка принаймні частково накладена на захисний екран 18 так, щоб захищати його. Головне призначення прокладки 19 полягає у захисті захисного екрана 18 від будь-якої абразивної дії устілки, яка може надаватися у взутті 10. За варіантом, якому віддається перевага, прокладка 19 виготовлена із паропроникного або перфорованого матеріалу, наприклад, повсті, тканини, пластмаси або целюлозного матеріалу. Як правило, взуття 10 включає в себе ущільнювальний елемент 20, призначений для того, щоб щільно з'єднувати із забезпеченням водонепроникності мембрану 16 і захисний екран 18 з основною частиною 13. Зокрема, ущільнювальний елемент 20 розміщений так, щоб з'єднувати, забезпечуючи водонепроникне щільне з'єднання, - периметричну крайку 16b мембрани 16, - периметричний клапан 18а захисного екрана 18, та - позначену позицією 13b зону основної частини 13, яка оточує мембрану 16. Периметрична крайка 16b та периметричний клапан 18а разом із зоною 13b, яка оточує мембрану 16, визначають, як правило, ущільнювальну зону А. Ущільнювальний елемент 20 виготовлений, як правило, із водонепроникного полімерного матеріалу і з'єднаний для забезпечення щільного з'єднання з периметричною крайкою 16b, периметричним клапаном 18а та основною частиною 13 за допомогою шару клею, який є 4 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 стійким до гідролізу та здатним забезпечити ефективне щільне з'єднання, за варіантом, якому віддається перевага, - є клей поліуретанового типу. Альтернативно ущільнювальний елемент 20 може бути замінений у по суті еквівалентний спосіб шаром клею, за варіантом, якому віддається перевага, - клею поліуретанового типу. Водонепроникний полімерний матеріал, із якого переважно виготовлений ущільнювальний елемент 20, являє собою полівінілхлорид (PVC), термопластичний поліуретан (TPU), етиленвінілацетат (EVA) та подібний матеріал. В альтернативних і по суті еквівалентних варіантах здійснення цього винаходу цей ущільнювальний елемент за варіантом, якому віддається перевага, являє собою плівку з термопластичного клею гарячого розплаву, виготовленого з поліуретану або поліефіру, поліаміду або поліолефінів, який може активуватись із застосуванням нагрівання та тиску. Плівка, яка є особливо прийнятною для виконання згаданого ущільнювального елемента, пропонується компанією Bemis Assotiates Inc. з товарним кодом 3218 або компанією Collano AG, XIRO Adhesive Films з товарним кодом XAF 36.004 (Purо). В альтернативному варіанті здійснення цього винаходу водонепроникне ущільнювальне з'єднання мембрани і захисного екрана з основною частиною підошви забезпечується матеріалом, який утворює основну частину підошви або її складову частину, цей матеріал вводять у форму на етапі формування, й він зчіплюється із мембраною і захисним екраном. Зокрема, в цьому випадку згадане ущільнювальне з'єднання отримується шляхом наформування на мембрану та захисний екран матеріалу, який утворює основну частину підошви або її складову частину, таку як, наприклад, верхня частина підошви. Таким чином, матеріал, який утворює основну частину підошви або її складову частину, фактично зчіплюється, з утворенням водонепроникного щільного з'єднання, з мембраною та захисним екраном для визначення згаданої ущільнювальної зони, яка є периферійною для проникної для водяної пари ділянки підошви. У другому варіанті виконання взуття 10 за цим винаходом, зображеному як необмежувальний приклад на Фіг. 2, на якій елементи, які відповідають описаним вище елементам, позначені тими самими позиціями, підошва 112 має основну частину 13, яка включає в себе нижню частину 21 і верхню частину 22. Захисний екран 18 та мембрана 16 щільно з'єднані з верхньою частиною 22 у зоні 15b, яка є периметричною для ділянки 15 і визначає ущільнювальну зону, зображену як необмежувальний приклад на Фіг. 2 відрізком А пунктирної лінії. За варіантом, якому віддається перевага, мембрана 16 має периметричну крайку 16b, не прикриту захисним екраном 18. Таким чином, зона А для щільного з'єднання мембрани 16 і захисного екрана 18 з основною частиною 13 визначена ущільнювальним з'єднанням основної частини 13 з: - периметричним клапаном 18а захисного екрана 18, та - периметричною крайкою 16b. За варіантом, якому віддається перевага, захисний екран 18 та мембрана 16 склеєні з верхньою частиною 22 у периметричній зоні 15b, так що утворюється водонепроникне щільне з'єднання, у цьому випадку верхня частина 22 і нижня частина 21 за варіантом, якому віддається перевага, з'єднані між собою так, що склеювання забезпечує водонепроникне щільне з'єднання. Альтернативно верхня частина 22, як правило, щільно з'єднана із забезпеченням водонепроникності із захисним екраном 18 і мембраною 16 шляхом зчеплення матеріалу, який утворює верхню частину 22, під час його наформування на нижню частину 21, на захисний екран 18 і на мембрану 16. У цьому випадку, як правило, нижня частина 21 щільно з'єднана з верхньою частиною 22 шляхом зчеплення матеріалу, який утворює верхню частину 22, під час його наформування на нижню частину 21, на захисний екран 18 і на мембрану 16. Верхня частина 22 за варіантом, якому віддається перевага, має центральну частину 22а, яка за вибором має отвори або щонайменше одне наскрізне вікно, які визначають частину ділянки 15. В альтернативному варіанті здійснення цього винаходу, не показаному на прикладених фігурах, центральна частина 22а замінена вставкою, виготовленою із паропроникного або перфорованого матеріалу, наприклад, повсті, тканини, пластмаси або целюлозного матеріалу. У цьому випадку згадана вставка виконує функцію захисту захисного екрана від матеріалу, який утворює верхню частину основної частини підошви, якщо верхня частина виконана шляхом наформування на нижню частину, на захисний екран та на мембрану. 5 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 60 У показаному на Фіг. 3 різновиді згаданого другого варіанта здійснення цього винаходу захисний екран покриває мембрану 16, будучи щільно з'єднаним з нею по периметру, наприклад, склеюванням. У цьому випадку верхня частина 22 щільно з'єднана із захисним екраном 18 склеюванням або, як альтернатива, наформуванням матеріалу, з якого вона виготовлена, на захисний екран 18 та на нижню частину 21. У конструктивному різновиді згаданого другого варіанта здійснення цього винаходу, не показаному на прикладених фігурах, у залежності від можливих вимог до цього винаходу, основна частина 13 підошви 112 виконана у вигляді єдиного елемента, нижня частина і верхня частина сформовані разом шляхом впорскування у форму на пакет, який включає в себе мембрану 16, покриту знизу захисним елементом 17 і зверху, принаймні у її центральній частині, захисним екраном 18. У третьому варіанті виконання взуття 10 за цим винаходом, ілюстрованому як необмежувальний приклад на Фіг. 4-5, на яких елементи, які відповідають описаним вище елементам, позначені тими самими номерами позицій, підошва 212 включає в себе основну частину 13, яка має розташоване посередині гніздо 13с для вміщення ущільнювальної вставки 23, призначеної щільно з'єднувати із забезпеченням водонепроникності мембрану 16 і захисний екран 18 з основною частиною 13. Зокрема, ущільнювальна вставка 23 вставлена в основну частину 13 так, щоб з'єднувати, забезпечуючи водонепроникне щільне з'єднання, - периметричну крайку 16b мембрани 16, - периметричний клапан 18а захисного екрана 18, та - позначену позицією 13b зону основної частини 13, яка оточує мембрану 16. За варіантом, якому віддається перевага, ущільнювальна вставка 23 виготовлена із полімерного матеріалу, наприклад, поліуретану (PU), термопластичної гуми (TPR), полівінілхлориду (PVC), етиленвінілацетату (EVA) та подібних матеріалів. Мембрана 16, як правило, має периметричну крайку 16b, не прикриту захисним екраном 18, периметрична крайка 16b і периметричний клапан 18а щільно з'єднані з ущільнювальною вставкою 23. Отже, периметрична крайка 16b і периметричний клапан 18а разом із зоною 13b, яка оточує мембрану 16, як правило, визначають ущільнювальну зону А. Це ущільнювальне з'єднання виконується, як правило, за вибором шляхом склеювання або наформуванням ущільнювальної вставки 23 на захисний екран 18, накладений на мембрану 16. За варіантом, якому віддається перевага, ущільнювальна вставка 23 може бути виконана окремо від основної частини 13 та щільно прикріплена до захисного екрана 18, накладеного на мембрану 16, після чого щільно приклеєна до основної частини 13. Альтернативно ущільнювальна вставка 23 може бути наформована на основну частину 13 та на захисний екран 18, накладений на мембрану 16. Зокрема, таким чином, ущільнювальна вставка 23, як правило, виконана окремо, і під час складання підошви 212 приклеєна із забезпеченням водонепроникного щільного з'єднання у центральному гнізді 13с, як правило, за допомогою шару клею, який є стійким до гідролізу та здатним забезпечити ефективне водонепроникне щільне з'єднання. Альтернативно ущільнювальна вставка 23, як правило, наформована на основну частину 13, й полімерний матеріал, що утворює її, щільно прилягає так, щоб під час впорскування у форму утворювати водонепроникне щільне з'єднання шляхом зчеплення із - периметричним клапаном 18а захисного екрана 18, - периметричною крайкою 16b мембрани 16 та - основною частиною 13 у зоні 13b, яка оточує мембрану 16. За варіантом, якому віддається перевага, також надана прокладка 19, яка є проникною для водяної пари та яка накладена на захисний екран 18 так, щоб принаймні частково покривати його для захисту від будь-якої абразивної дії устілки, якій може піддаватися захисний екран під час користування. На Фіг. 5 об'єднана ущільнювальна зона між мембраною 16, захисним екраном 18 та основною частиною 13 підошви 212 показана відрізками пунктирної лінії, позначеними літерою А. На практиці встановлено, що цей винахід повністю досягає поставленої мети та вирішує поставлені задачі шляхом створення паропроникного взуття з водонепроникною та паропроникною підошвою, яке дозволяє подолати згадані обмеження відомого в цей час взуття та підошов, зокрема, дозволяючи забезпечити більший опір підошви руйнувальним факторам, які погіршують її властивості водонепроникності та паропроникності у порівнянні із відомим 6 UA 109034 C2 5 10 15 20 25 взуттям із паропроникною та водонепроникною підошвою, завдяки наявності захисного екрана, який захищає мембрану та взаємодіє з нею для забезпечення водонепроникності і повітропроникності підошви. Взуття із водонепроникною та паропроникною підошвою за цим винаходом, крім того, є більш стійким, ніж відоме на цей час взуття, до забруднювальної дії поту, який конденсується у зоні розташування стопи, це конденсування фактично блокується захисним екраном, який запобігає доступу конденсату поту до мембрани, оберігаючи її від забруднень. Крім того, властивості повітропроникності підошви паропроникного взуття з водонепроникною та паропроникною підошвою за цим винаходом є менш чутливими, ніж у відомих на цей час виробів, до механічної утоми, яка накопичується протягом використання взуття, завдяки наявності мембрани та захисного екрана, які взаємодіють таким чином, щоб забезпечити тривалу водонепроникність підошви водночас із уможливленням її повітропроникності. Слід мати на увазі, що цей винахід може мати численні модифікації та зміни, які не виходять за межі обсягу винаходу, визначеного формулою винаходу, яка додається, усі його елементи також можуть бути замінені іншими технічно еквівалентними елементами. На практиці застосовані матеріали, за умови, що вони відповідають конкретному призначенню, а також можливі форми та розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Зміст заявки на патент Італії № PD2010A000348, за якою ця заявка претендує на пріоритет, включений в цей опис шляхом посилання. Там, де технічні ознаки, вказані у будь-якому з пунктів формули винаходу, позначені позиціями, ці позиції наведені виключно з метою поліпшення зрозумілості цих пунктів формули винаходу, і, відповідно, такі позиції не мають будь-якої обмежувальної дії щодо тлумачення кожного елемента, ідентифікованого для прикладу такими позиціями. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Паропроникне взуття (10) із водонепроникною та паропроникною підошвою, яке включає в себе складений верх (11), підошву (12, 112, 212), приєднану до згаданого складеного верху (11), яка включає в себе виготовлену з водонепроникного матеріалу основну частину (13), яка має підметкову частину (14) підошви і щонайменше одну проникну для водяної пари ділянку (15), щонайменше одну водонепроникну та паропроникну мембрану (16), яка покриває згадану щонайменше одну ділянку (15) в напрямку внутрішньої частини згаданого взуття (10), щонайменше один захисний елемент (17), який принаймні частково покриває нижню поверхню (16а) згаданої щонайменше однієї мембрани (16), яке відрізняється тим, що також включає в себе щонайменше один водонепроникний та паропроникний захисний екран (18), накладений в напрямку внутрішньої частини згаданого взуття (10) на згадану щонайменше одну мембрану (16) так, щоб принаймні частково покривати її, згаданий захисний екран (18) і згадана мембрана (16) є щільно з'єднаними із забезпеченням водонепроникності зі згаданою основною частиною (13) згаданої підошви (12, 112, 212) у щонайменше одній ущільнювальній зоні (А), яка є периферійною для згаданої щонайменше однієї ділянки (15). 2. Взуття за п. 1, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) є мікропористим і має пори із середнім розміром менше ніж 1 мкм. 3. Взуття за одним або декількома попередніми пунктами, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) включає в себе лист, виготовлений з матеріалу, одержаного з, по суті, однорідної суміші, яку складають поліолефіни з високою молекулярною масою, відсотковий вміст яких відносно об'єму згаданої суміші становить від 8 % до 98 %, наповнювач, який сприяє утворенню мікропор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 92 %, пластифікатор, відсотковий вміст якого відносно об'єму згаданої суміші становить від 1 % до 40 %. 4. Взуття за п. 3, яке відрізняється тим, що згадані поліолефіни являють собою поліетилен з ультрависокою молекулярною масою. 7 UA 109034 C2 5 10 15 20 25 30 35 40 45 50 55 5. Взуття за п. 1, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) виготовлений з матеріалу, вибраного з-посеред політетрафторетилену, поліуретану, поліефіру, поліпропілену, поліетилену та подібних матеріалів. 6. Взуття за п. 5, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) має структуру, вибрану з-посеред структури, утвореної єдиним суцільним шаром, який має товщину, по суті, від 0,1 мм до 5 мм, структури, утвореної множиною шарів, з'єднаних ламінуванням для утворення багатошарового елемента з товщиною, по суті, від 0,1 мм до 5 мм, структури, утвореної множиною ламінованих шарів, між якими розташований проникний матеріал, який утворює єдине ціле з ними. 7. Взуття за одним або декількома попередніми пунктами, яке відрізняється тим, що включає в себе щонайменше одну паропроникну прокладку (19), яка принаймні частково накладена на згаданий щонайменше один захисний екран (18) так, щоб захищати його. 8. Взуття за одним або декількома попередніми пунктами, яке відрізняється тим, що включає в себе ущільнювальний елемент (20), який розташований так, щоб з'єднувати, забезпечуючи водонепроникне щільне з'єднання, периметричну крайку (16b) згаданої щонайменше однієї мембрани (16), периметричний клапан (18а) згаданого щонайменше одного захисного екрана (18) та зону (13b) згаданої основної частини (13), яка оточує згадану щонайменше одну мембрану (16), причому згадані периметрична крайка (16b), периметричний клапан (18а) та оточувальна зона (13b) визначають згадану щонайменше одну ущільнювальну зону (А). 9. Взуття за п. 8, яке відрізняється тим, що згаданий ущільнювальний елемент (20) виготовлений із полімерного матеріалу. 10. Взуття за одним або декількома попередніми пунктами, яке відрізняється тим, що згадана щонайменше одна мембрана (16) має периметричну крайку (16b), не прикриту згаданим щонайменше одним захисним екраном (18), згаданий щонайменше один захисний екран (18) і згадана щонайменше одна мембрана (16) щільно з'єднані із зоною (15b), яка є периметричною для згаданої ділянки (15). 11. Взуття за одним або декількома попередніми пунктами, яке відрізняється тим, що згадана основна частина (13) включає в себе нижню частину (21) і верхню частину (22), згаданий щонайменше один захисний екран (18) щільно з'єднані зі згаданою верхньою частиною (22) у зоні (15b), яка є периметричною для згаданої ділянки (15), так щоб визначати згадану щонайменше одну ущільнювальну зону (А). 12. Взуття за п. 11, яке відрізняється тим, що згадана верхня частина (22) має центральну частину (22а), яка за вибором має отвори або щонайменше одне наскрізне вікно, які визначають частину згаданої ділянки (15). 13. Взуття за одним або декількома пп. 11, 12, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) та згадана верхня частина (22) склеєні у згаданій периметричній зоні (15b) так, щоб забезпечувати водонепроникне щільне з'єднання. 14. Взуття за одним або декількома пп. 11, 12, яке відрізняється тим, що згадана верхня частина (22) щільно з'єднана із забезпеченням водонепроникності зі згаданим щонайменше одним захисним екраном (18) шляхом зчеплення матеріалу, який утворює згадану верхню частину (22), під час його наформування на згадану нижню частину (21) та на згаданий щонайменше один захисний екран (18). 15. Взуття за одним або декількома пп. 1-10, яке відрізняється тим, що включає в себе виготовлену із полімерного матеріалу ущільнювальну вставку (23), яка вставляється у згадану основну частину (13) так, щоб з'єднувати, забезпечуючи водонепроникне щільне з'єднання, периметричну крайку (16b) згаданої щонайменше однієї мембрани (16), периметричний клапан (18а) згаданого щонайменше одного захисного екрана (18) та зону (13b) згаданої основної частини (13), яка оточує згадану щонайменше одну мембрану (16). 16. Взуття за п. 15, яке відрізняється тим, що згаданий щонайменше один захисний екран (18) та згадана ущільнювальна вставка (23) склеєні так, щоб забезпечувати водонепроникне щільне з'єднання. 17. Взуття за п. 15, яке відрізняється тим, що згадана ущільнювальна вставка (23) щільно з'єднана із забезпеченням водонепроникності зі згаданим щонайменше одним захисним екраном (18) шляхом зчеплення матеріалу, який утворює згадану ущільнювальну вставку (23), під час його наформування на згаданий щонайменше один захисний екран (18). 8 UA 109034 C2 9 UA 109034 C2 10 UA 109034 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
