Водонепроникна та паропроникна підошва для взуття та взуття з такою підошвою

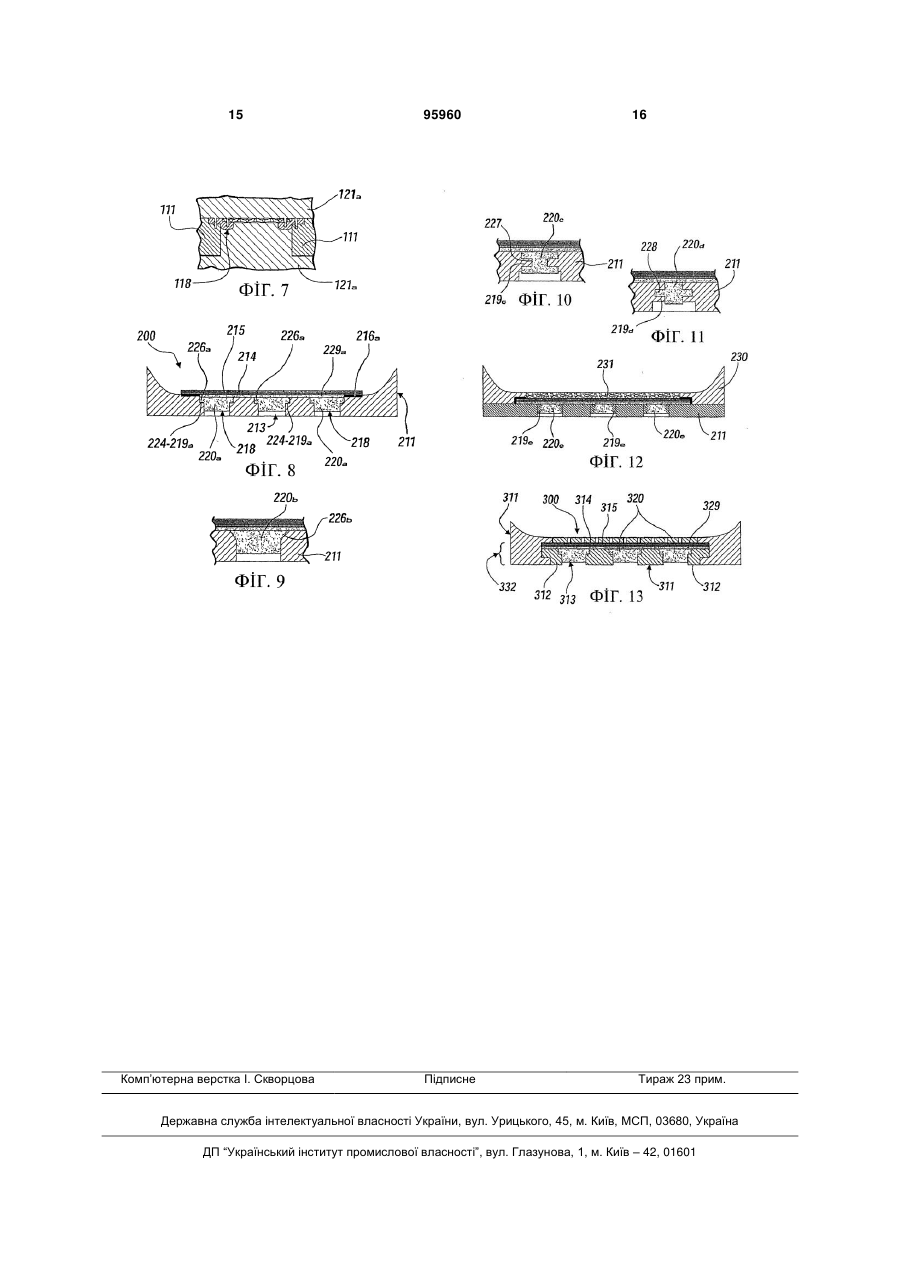

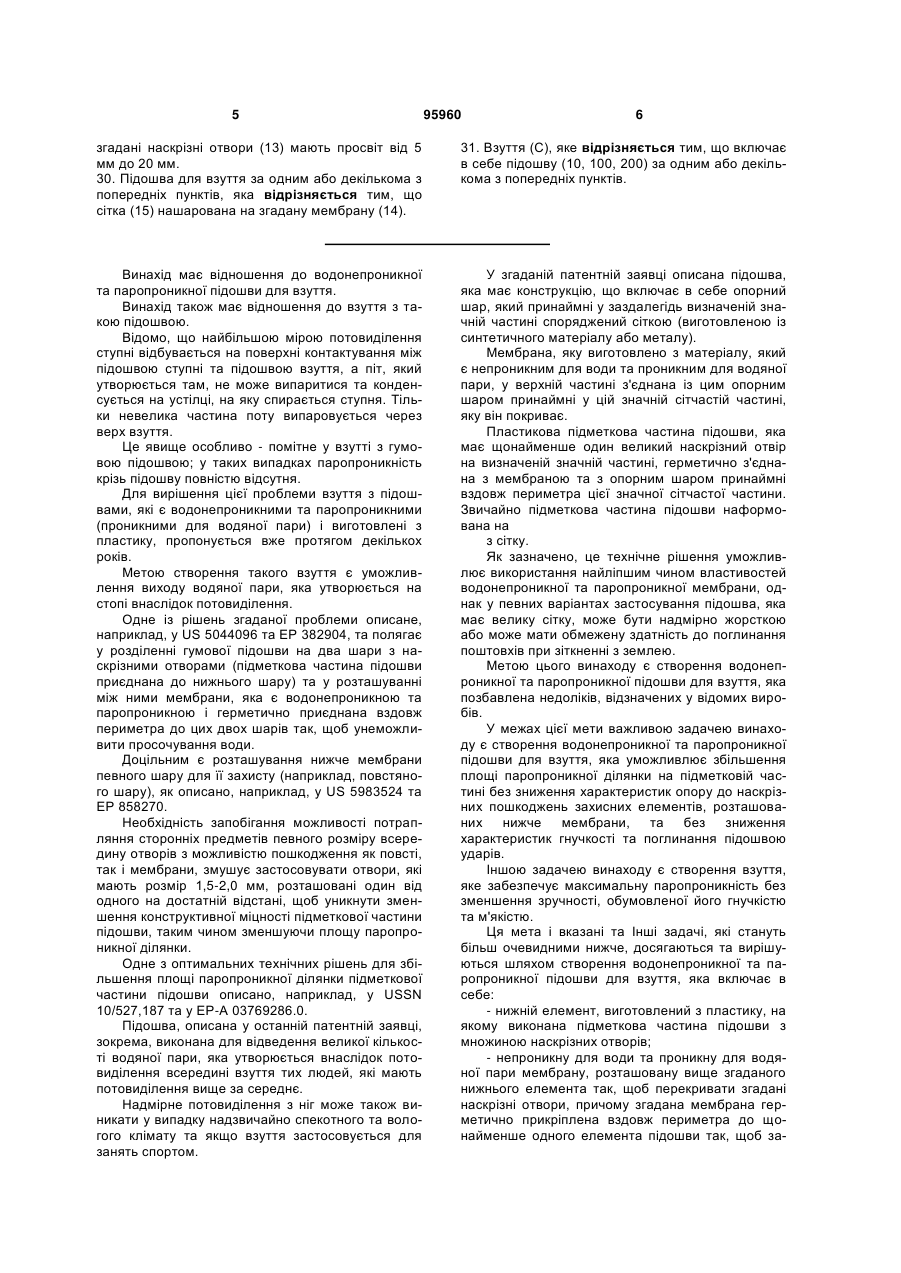

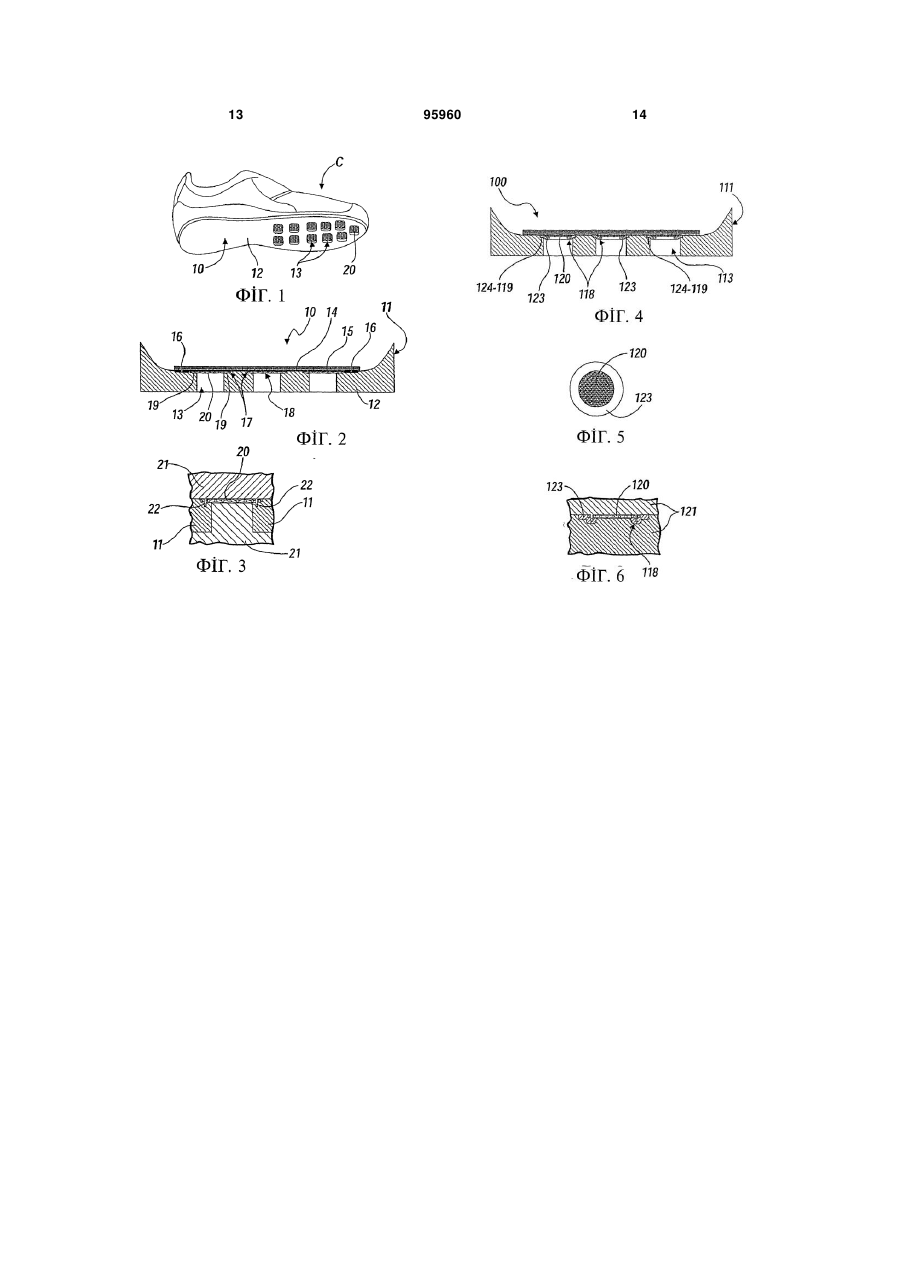

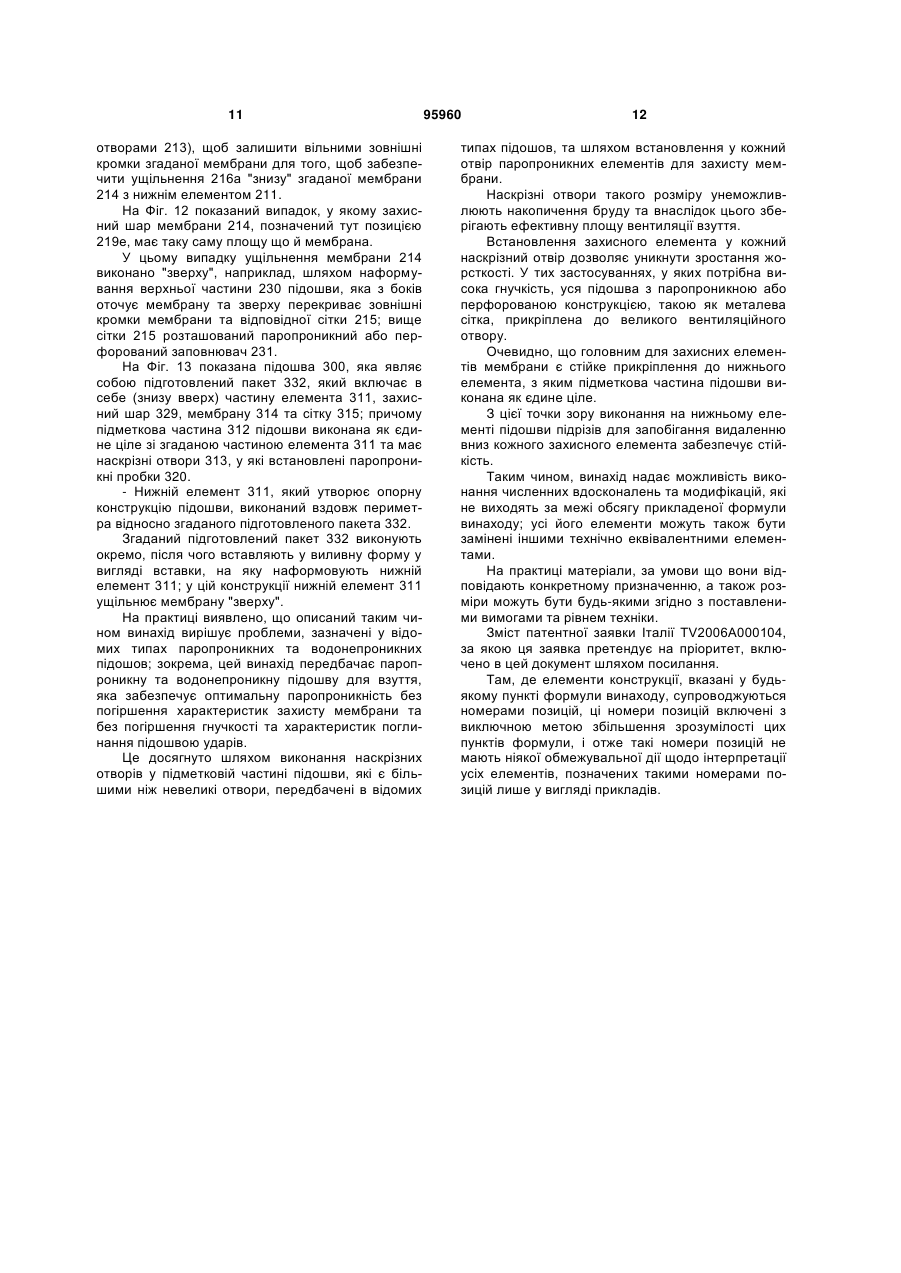

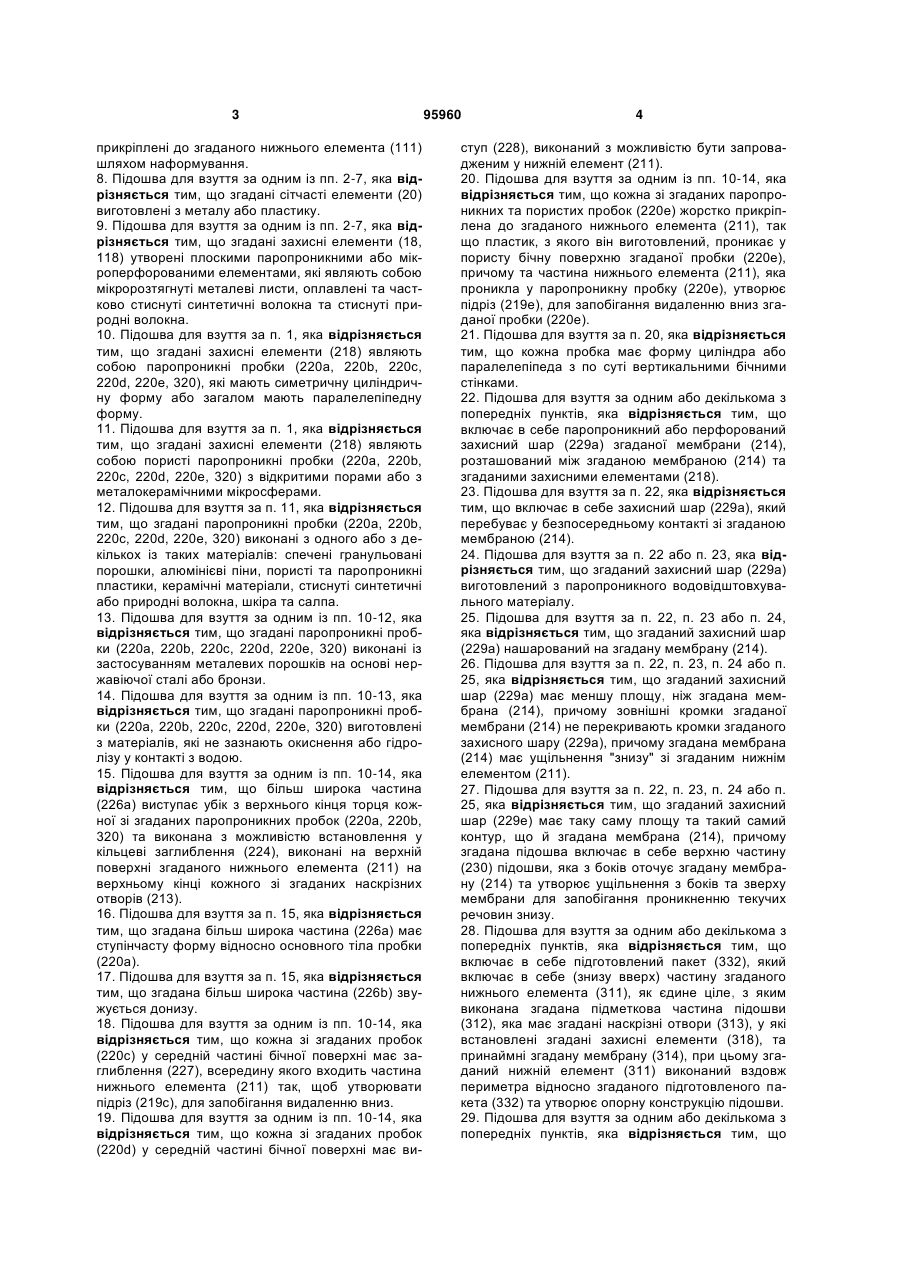

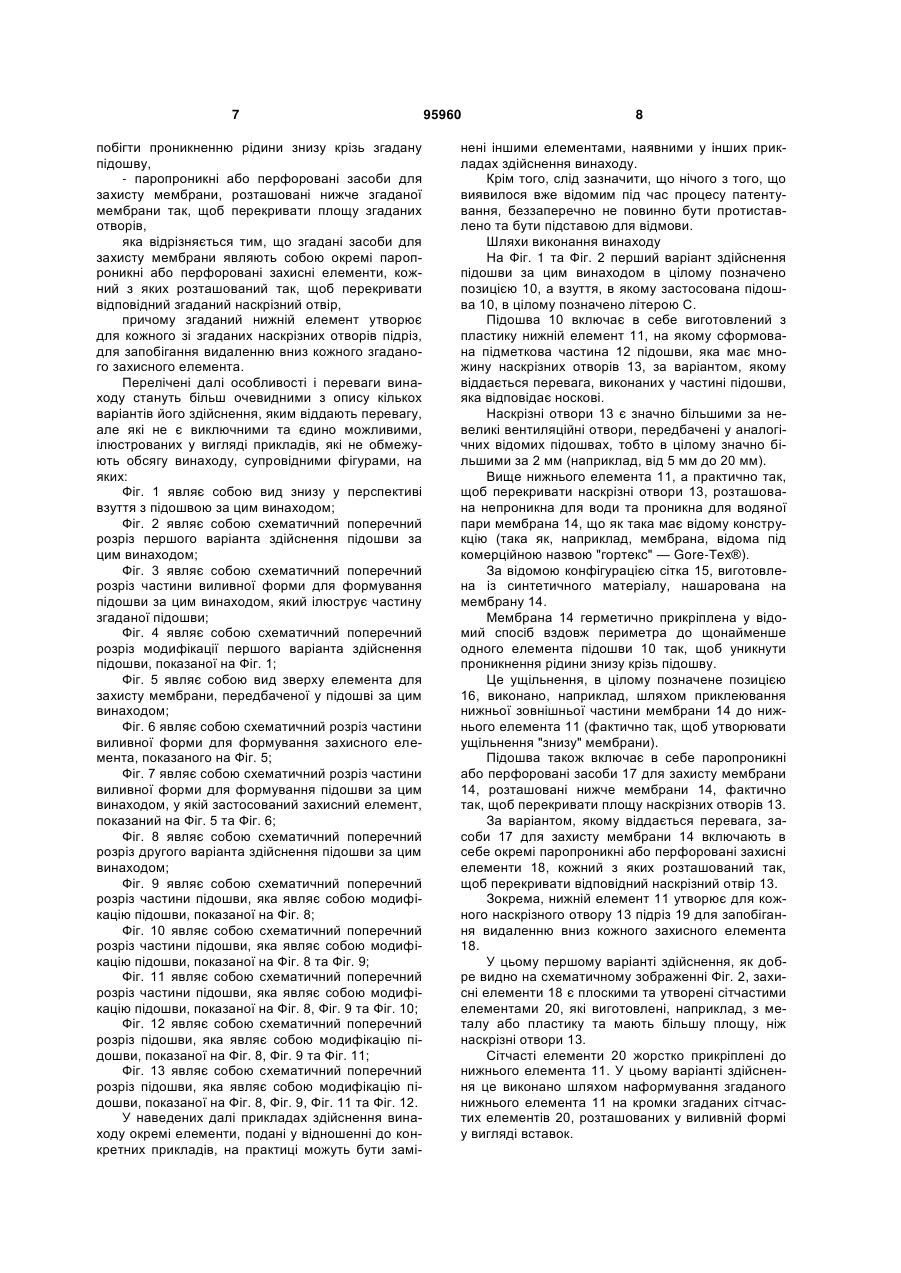

1. Водонепроникна та паропроникна підошва (10, 100, 200, 300) для взуття, яка включає в себе: нижній елемент (11, 111, 211, 311), виготовлений з пластику, на якому виконана підметкова частина (12) підошви з множиною наскрізних отворів (13); непроникну для води та проникну для водяної пари мембрану (14, 214, 314), розташовану вище згаданого нижнього елемента (11, 111, 211, 311) так, щоб перекривати згадані наскрізні отвори (13), причому згадана мембрана герметично прикріплена вздовж периметра до щонайменше одного елемента підошви (10, 100, 200, 300) так, щоб запобігти проникненню рідини знизу крізь згадану підошву, паропроникні або перфоровані засоби (17) для захисту згаданої мембрани (14, 214, 314), розташовані нижче згаданої мембрани (14, 214, 314) так, щоб перекривати площу згаданих отворів (13), яка відрізняється тим, що згадані засоби (17) для захисту згаданої мембрани (14, 214, 314) являють собою окремі паропроникні або перфоровані захисні елементи (18, 118, 218, 318), кожний з яких розташований так, щоб перекривати відповідний згаданий наскрізний отвір (13), причому згаданий 2 (19) 1 3 прикріплені до згаданого нижнього елемента (111) шляхом наформування. 8. Підошва для взуття за одним із пп. 2-7, яка відрізняється тим, що згадані сітчасті елементи (20) виготовлені з металу або пластику. 9. Підошва для взуття за одним із пп. 2-7, яка відрізняється тим, що згадані захисні елементи (18, 118) утворені плоскими паропроникними або мікроперфорованими елементами, які являють собою мікророзтягнуті металеві листи, оплавлені та частково стиснуті синтетичні волокна та стиснуті природні волокна. 10. Підошва для взуття за п. 1, яка відрізняється тим, що згадані захисні елементи (218) являють собою паропроникні пробки (220а, 220b, 220с, 220d, 220е, 320), які мають симетричну циліндричну форму або загалом мають паралелепіпедну форму. 11. Підошва для взуття за п. 1, яка відрізняється тим, що згадані захисні елементи (218) являють собою пористі паропроникні пробки (220а, 220b, 220с, 220d, 220е, 320) з відкритими порами або з металокерамічними мікросферами. 12. Підошва для взуття за п. 11, яка відрізняється тим, що згадані паропроникні пробки (220а, 220b, 220с, 220d, 220е, 320) виконані з одного або з декількох із таких матеріалів: спечені гранульовані порошки, алюмінієві піни, пористі та паропроникні пластики, керамічні матеріали, стиснуті синтетичні або природні волокна, шкіра та салпа. 13. Підошва для взуття за одним із пп. 10-12, яка відрізняється тим, що згадані паропроникні пробки (220а, 220b, 220с, 220d, 220e, 320) виконані із застосуванням металевих порошків на основі нержавіючої сталі або бронзи. 14. Підошва для взуття за одним із пп. 10-13, яка відрізняється тим, що згадані паропроникні пробки (220а, 220b, 220с, 220d, 220e, 320) виготовлені з матеріалів, які не зазнають окиснення або гідролізу у контакті з водою. 15. Підошва для взуття за одним із пп. 10-14, яка відрізняється тим, що більш широка частина (226а) виступає убік з верхнього кінця торця кожної зі згаданих паропроникних пробок (220а, 220b, 320) та виконана з можливістю встановлення у кільцеві заглиблення (224), виконані на верхній поверхні згаданого нижнього елемента (211) на верхньому кінці кожного зі згаданих наскрізних отворів (213). 16. Підошва для взуття за п. 15, яка відрізняється тим, що згадана більш широка частина (226а) має ступінчасту форму відносно основного тіла пробки (220а). 17. Підошва для взуття за п. 15, яка відрізняється тим, що згадана більш широка частина (226b) звужується донизу. 18. Підошва для взуття за одним із пп. 10-14, яка відрізняється тим, що кожна зі згаданих пробок (220с) у середній частині бічної поверхні має заглиблення (227), всередину якого входить частина нижнього елемента (211) так, щоб утворювати підріз (219с), для запобігання видаленню вниз. 19. Підошва для взуття за одним із пп. 10-14, яка відрізняється тим, що кожна зі згаданих пробок (220d) у середній частині бічної поверхні має ви 95960 4 ступ (228), виконаний з можливістю бути запровадженим у нижній елемент (211). 20. Підошва для взуття за одним із пп. 10-14, яка відрізняється тим, що кожна зі згаданих паропроникних та пористих пробок (220e) жорстко прикріплена до згаданого нижнього елемента (211), так що пластик, з якого він виготовлений, проникає у пористу бічну поверхню згаданої пробки (220e), причому та частина нижнього елемента (211), яка проникла у паропроникну пробку (220e), утворює підріз (219е), для запобігання видаленню вниз згаданої пробки (220e). 21. Підошва для взуття за п. 20, яка відрізняється тим, що кожна пробка має форму циліндра або паралелепіпеда з по суті вертикальними бічними стінками. 22. Підошва для взуття за одним або декількома з попередніх пунктів, яка відрізняється тим, що включаєв себе паропроникний або перфорований захисний шар (229а) згаданої мембрани (214), розташований між згаданою мембраною (214) та згаданими захисними елементами (218). 23. Підошва для взуття за п. 22, яка відрізняється тим, що включає в себе захисний шар (229а), який перебуває у безпосередньому контакті зі згаданою мембраною (214). 24. Підошва для взуття за п. 22 або п. 23, яка відрізняється тим, що згаданий захисний шар (229а) виготовлений з паропроникного водовідштовхувального матеріалу. 25. Підошва для взуття за п. 22, п. 23 або п. 24, яка відрізняється тим, що згаданий захисний шар (229а) нашарований на згадану мембрану (214). 26. Підошва для взуття за п. 22, п. 23, п. 24 або п. 25, яка відрізняється тим, що згаданий захисний шар (229а) має меншу площу, ніж згадана мембрана (214), причому зовнішні кромки згаданої мембрани (214) не перекривають кромки згаданого захисного шару (229а), причому згадана мембрана (214) має ущільнення "знизу" зі згаданим нижнім елементом (211). 27. Підошва для взуття за п. 22, п. 23, п. 24 або п. 25, яка відрізняється тим, що згаданий захисний шар (229е) має таку саму площу та такий самий контур, що й згадана мембрана (214), причому згадана підошва включає в себе верхню частину (230) підошви, яка з боків оточує згадану мембрану (214) та утворює ущільнення з боків та зверху мембрани для запобігання проникненню текучих речовин знизу. 28. Підошва для взуття за одним або декількома з попередніх пунктів, яка відрізняється тим, що включає в себе підготовлений пакет (332), який включає в себе (знизу вверх) частину згаданого нижнього елемента (311), як єдине ціле, з яким виконана згадана підметкова частина підошви (312), яка має згадані наскрізні отвори (313), у які встановлені згадані захисні елементи (318), та принаймні згадану мембрану (314), при цьому згаданий нижній елемент (311) виконаний вздовж периметра відносно згаданого підготовленого пакета (332) та утворює опорну конструкцію підошви. 29. Підошва для взуття за одним або декількома з попередніх пунктів, яка відрізняється тим, що 5 95960 6 згадані наскрізні отвори (13) мають просвіт від 5 мм до 20 мм. 30. Підошва для взуття за одним або декількома з попередніх пунктів, яка відрізняється тим, що сітка (15) нашарована на згадану мембрану (14). 31. Взуття (С), яке відрізняється тим, що включає в себе підошву (10, 100, 200) за одним або декількома з попередніх пунктів. Винахід має відношення до водонепроникної та паропроникної підошви для взуття. Винахід також має відношення до взуття з такою підошвою. Відомо, що найбільшою мірою потовиділення ступні відбувається на поверхні контактування між підошвою ступні та підошвою взуття, а піт, який утворюється там, не може випаритися та конденсується на устілці, на яку спирається ступня. Тільки невелика частина поту випаровується через верх взуття. Це явище особливо - помітне у взутті з гумовою підошвою; у таких випадках паропроникність крізь підошву повністю відсутня. Для вирішення цієї проблеми взуття з підошвами, які є водонепроникними та паропроникними (проникними для водяної пари) і виготовлені з пластику, пропонується вже протягом декількох років. Метою створення такого взуття є уможливлення виходу водяної пари, яка утворюється на стопі внаслідок потовиділення. Одне із рішень згаданої проблеми описане, наприклад, у US 5044096 та ЕР 382904, та полягає у розділенні гумової підошви на два шари з наскрізними отворами (підметкова частина підошви приєднана до нижнього шару) та у розташуванні між ними мембрани, яка є водонепроникною та паропроникною і герметично приєднана вздовж периметра до цих двох шарів так, щоб унеможливити просочування води. Доцільним є розташування нижче мембрани певного шару для її захисту (наприклад, повстяного шару), як описано, наприклад, у US 5983524 та ЕР 858270. Необхідність запобігання можливості потрапляння сторонніх предметів певного розміру всередину отворів з можливістю пошкодження як повсті, так і мембрани, змушує застосовувати отвори, які мають розмір 1,5-2,0 мм, розташовані один від одного на достатній відстані, щоб уникнути зменшення конструктивної міцності підметкової частини підошви, таким чином зменшуючи площу паропроникної ділянки. Одне з оптимальних технічних рішень для збільшення площі паропроникної ділянки підметкової частини підошви описано, наприклад, у USSN 10/527,187 та у ЕР-А 03769286.0. Підошва, описана у останній патентній заявці, зокрема, виконана для відведення великої кількості водяної пари, яка утворюється внаслідок потовиділення всередині взуття тих людей, які мають потовиділення вище за середнє. Надмірне потовиділення з ніг може також виникати у випадку надзвичайно спекотного та вологого клімату та якщо взуття застосовується для занять спортом. У згаданій патентній заявці описана підошва, яка має конструкцію, що включає в себе опорний шар, який принаймні у заздалегідь визначеній значній частині споряджений сіткою (виготовленою із синтетичного матеріалу або металу). Мембрана, яку виготовлено з матеріалу, який є непроникним для води та проникним для водяної пари, у верхній частині з'єднана із цим опорним шаром принаймні у цій значній сітчастій частині, яку він покриває. Пластикова підметкова частина підошви, яка має щонайменше один великий наскрізний отвір на визначеній значній частині, герметично з'єднана з мембраною та з опорним шаром принаймні вздовж периметра цієї значної сітчастої частини. Звичайно підметкова частина підошви наформована на з сітку. Як зазначено, це технічне рішення уможливлює використання найліпшим чином властивостей водонепроникної та паропроникної мембрани, однак у певних варіантах застосування підошва, яка має велику сітку, може бути надмірно жорсткою або може мати обмежену здатність до поглинання поштовхів при зіткненні з землею. Метою цього винаходу є створення водонепроникної та паропроникної підошви для взуття, яка позбавлена недоліків, відзначених у відомих виробів. У межах цієї мети важливою задачею винаходу є створення водонепроникної та паропроникної підошви для взуття, яка уможливлює збільшення площі паропроникної ділянки на підметковій частині без зниження характеристик опору до наскрізних пошкоджень захисних елементів, розташованих нижче мембрани, та без зниження характеристик гнучкості та поглинання підошвою ударів. Іншою задачею винаходу є створення взуття, яке забезпечує максимальну паропроникність без зменшення зручності, обумовленої його гнучкістю та м'якістю. Ця мета і вказані та Інші задачі, які стануть більш очевидними нижче, досягаються та вирішуються шляхом створення водонепроникної та паропроникної підошви для взуття, яка включає в себе: - нижній елемент, виготовлений з пластику, на якому виконана підметкова частина підошви з множиною наскрізних отворів; - непроникну для води та проникну для водяної пари мембрану, розташовану вище згаданого нижнього елемента так, щоб перекривати згадані наскрізні отвори, причому згадана мембрана герметично прикріплена вздовж периметра до щонайменше одного елемента підошви так, щоб за 7 побігти проникненню рідини знизу крізь згадану підошву, - паропроникні або перфоровані засоби для захисту мембрани, розташовані нижче згаданої мембрани так, щоб перекривати площу згаданих отворів, яка відрізняється тим, що згадані засоби для захисту мембрани являють собою окремі паропроникні або перфоровані захисні елементи, кожний з яких розташований так, щоб перекривати відповідний згаданий наскрізний отвір, причому згаданий нижній елемент утворює для кожного зі згаданих наскрізних отворів підріз, для запобігання видаленню вниз кожного згаданого захисного елемента. Перелічені далі особливості і переваги винаходу стануть більш очевидними з опису кількох варіантів його здійснення, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладів, які не обмежують обсягу винаходу, супровідними фігурами, на яких: Фіг. 1 являє собою вид знизу у перспективі взуття з підошвою за цим винаходом; Фіг. 2 являє собою схематичний поперечний розріз першого варіанта здійснення підошви за цим винаходом; Фіг. 3 являє собою схематичний поперечний розріз частини виливної форми для формування підошви за цим винаходом, який ілюструє частину згаданої підошви; Фіг. 4 являє собою схематичний поперечний розріз модифікації першого варіанта здійснення підошви, показаної на Фіг. 1; Фіг. 5 являє собою вид зверху елемента для захисту мембрани, передбаченої у підошві за цим винаходом; Фіг. 6 являє собою схематичний розріз частини виливної форми для формування захисного елемента, показаного на Фіг. 5; Фіг. 7 являє собою схематичний розріз частини виливної форми для формування підошви за цим винаходом, у якій застосований захисний елемент, показаний на Фіг. 5 та Фіг. 6; Фіг. 8 являє собою схематичний поперечний розріз другого варіанта здійснення підошви за цим винаходом; Фіг. 9 являє собою схематичний поперечний розріз частини підошви, яка являє собою модифікацію підошви, показаної на Фіг. 8; Фіг. 10 являє собою схематичний поперечний розріз частини підошви, яка являє собою модифікацію підошви, показаної на Фіг. 8 та Фіг. 9; Фіг. 11 являє собою схематичний поперечний розріз частини підошви, яка являє собою модифікацію підошви, показаної на Фіг. 8, Фіг. 9 та Фіг. 10; Фіг. 12 являє собою схематичний поперечний розріз підошви, яка являє собою модифікацію підошви, показаної на Фіг. 8, Фіг. 9 та Фіг. 11; Фіг. 13 являє собою схематичний поперечний розріз підошви, яка являє собою модифікацію підошви, показаної на Фіг. 8, Фіг. 9, Фіг. 11 та Фіг. 12. У наведених далі прикладах здійснення винаходу окремі елементи, подані у відношенні до конкретних прикладів, на практиці можуть бути замі 95960 8 нені іншими елементами, наявними у інших прикладах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що виявилося вже відомим під час процесу патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. Шляхи виконання винаходу На Фіг. 1 та Фіг. 2 перший варіант здійснення підошви за цим винаходом в цілому позначено позицією 10, а взуття, в якому застосована підошва 10, в цілому позначено літерою С. Підошва 10 включає в себе виготовлений з пластику нижній елемент 11, на якому сформована підметкова частина 12 підошви, яка має множину наскрізних отворів 13, за варіантом, якому віддається перевага, виконаних у частині підошви, яка відповідає носкові. Наскрізні отвори 13 є значно більшими за невеликі вентиляційні отвори, передбачені у аналогічних відомих підошвах, тобто в цілому значно більшими за 2 мм (наприклад, від 5 мм до 20 мм). Вище нижнього елемента 11, а практично так, щоб перекривати наскрізні отвори 13, розташована непроникна для води та проникна для водяної пари мембрана 14, що як така має відому конструкцію (така як, наприклад, мембрана, відома під комерційною назвою "гортекс" — Gore-Tex®). За відомою конфігурацією сітка 15, виготовлена із синтетичного матеріалу, нашарована на мембрану 14. Мембрана 14 герметично прикріплена у відомий спосіб вздовж периметра до щонайменше одного елемента підошви 10 так, щоб уникнути проникнення рідини знизу крізь підошву. Це ущільнення, в цілому позначене позицією 16, виконано, наприклад, шляхом приклеювання нижньої зовнішньої частини мембрани 14 до нижнього елемента 11 (фактично так, щоб утворювати ущільнення "знизу" мембрани). Підошва також включає в себе паропроникні або перфоровані засоби 17 для захисту мембрани 14, розташовані нижче мембрани 14, фактично так, щоб перекривати площу наскрізних отворів 13. За варіантом, якому віддається перевага, засоби 17 для захисту мембрани 14 включають в себе окремі паропроникні або перфоровані захисні елементи 18, кожний з яких розташований так, щоб перекривати відповідний наскрізний отвір 13. Зокрема, нижній елемент 11 утворює для кожного наскрізного отвору 13 підріз 19 для запобігання видаленню вниз кожного захисного елемента 18. У цьому першому варіанті здійснення, як добре видно на схематичному зображенні Фіг. 2, захисні елементи 18 є плоскими та утворені сітчастими елементами 20, які виготовлені, наприклад, з металу або пластику та мають більшу площу, ніж наскрізні отвори 13. Сітчасті елементи 20 жорстко прикріплені до нижнього елемента 11. У цьому варіанті здійснення це виконано шляхом наформування згаданого нижнього елемента 11 на кромки згаданих сітчастих елементів 20, розташованих у виливній формі у вигляді вставок. 9 Ті частини нижнього елемента 11, які накладені на зовнішні кромки сітчастих елементів 20, фактично утворюють згадані підрізи 19, для запобігання видаленню вниз згаданих сітчастих елементів 20 (які, як вже вказано, утворюють захисні елементи 18 для мембрани 14). Фіг. 3 являє собою схематичне зображення частини закритої виливної форми 21, на якому показана внутрішня частина підошви поблизу сітчастого елемента 20 (мембрану з сіткою прикріплюють пізніше разом зі згаданою підошвою). Для точного розташування сітчастого елемента 20 можливо застосуванню невеликих шпильок 22 виливної форми 21, на які надівають кожний сітчастий елемент 20. У одній з модифікацій цього першого варіанта здійснення, в цілому позначеній позицією 100 та показаній на Фіг. 4, передбачені захисні елементи, позначені тут позицією 118, які утворені кільцями 123, виготовленими з пластику та закритими у центральній частині сітчастими елементами 120, схематично показаними зверху на Фіг. 5. Спосіб виготовлення згаданих захисних елементів 118 може включати операції наформування пластикових кілець 123 на периферійну ділянку сітчастих елементів 120 (як показано на схематичному зображенні виливної форми 121 на Фіг. 6), а потім, як показано на Фіг. 4, вклеювання згаданих захисних елементів 118 у кільцеві заглиблення 124, виконані на верхній поверхні нижнього елемента 111 на верхньому кінці кожного наскрізного отвору 113; згадані кільцеві заглиблення 124 утворюють згадані підрізи 119, для запобігання видаленню вниз захисних елементів 118. Крім того, згадані захисні елементи 118 можуть бути застосовані як вставки виливної форми, на які наформовують решту підошви, як показано на схематичному зображенні виливної форми 121а на Фіг. 7. Очевидно, що замість сітчастих елементів можливо застосувати інші еквівалентні паропроникні або тонко перфоровані елементи, виготовлені з матеріалу, який відповідає поставленим вимогам, такого як, наприклад, мікророзтягнуті металеві листи, оплавлені та частково стиснуті синтетичні волокна, стиснуті природні волокна (наприклад, прядиво або волокна кокосового горіха), шкіра та інші матеріали. У другому варіанті здійснення взуття за цим винаходом, позначеного позицією 200 на Фіг. 8, захисні елементи, позначені тут позицією 218, являють собою паропроникні пробки 220а, які мають симетричну циліндричну форму або загалом мають паралелепіпедну форму. За варіантом, якому віддається перевага, згадані паропроникні пробки 220а являють собою пористі пробки з відкритими порами або з металокерамічними мікросферами, виконаними, наприклад, зі спечених гранульованих порошків (наприклад нержавіючої сталі, бронзи та інших металів або сплавів), алюмінієвих пін, пористих та паропроникних пластиків, керамічних матеріалів тощо, та в цілому матеріалів, які не зазнають окиснення у контакті з водою, що може погіршити їхню паропроникність. 95960 10 Більш широка ступінчаста частина 226а виступає убік з верхнього кінця торця згаданої пробки 220а та виконана з можливістю встановлення у кільцеві заглиблення 224, виконані на верхній поверхні нижнього елемента 211 на верхньому кінці кожного наскрізного отвору 213; згадані кільцеві заглиблення 224 утворюють згадані підрізи 219а, для запобігання видаленню вниз захисних елементів 218. Замість ступінчастої форми більш широкої частини 226а можливо, наприклад, застосування паропроникної пробки 220b, у якій більш широка частина 226b звужується донизу (як показано на Фіг. 9). Згадані паропроникні пробки 220а та 220b можуть бути з'єднані з нижнім елементом 211 як шляхом склеювання, так і шляхом наформування. На Фіг. 10 показана пробка 220с, яка у середній частині бічної поверхні має заглиблення 227, всередину якого входить частина нижнього елемента 211 так, щоб утворювати підрізи 219с для запобігання видаленню вниз. На Фіг. 11 показана пробка 220d, яка у середній частині бічної поверхні має виступ 228, виконаний з можливістю бути запровадженим у нижній елемент 211, а частина нижнього елемента 211, яка розташована нижче згаданого виступу 228, утворює підріз 219d, для запобігання видаленню вниз. За варіантом, якому віддається перевага, згадані паропроникні пробки 220с та 220d з'єднані з нижнім елементом 211 шляхом наформування. На Фіг. 12 показана інша модифікація паропроникної пробки, позначена позицією 220е. Згадана паропроникна пробка 220е є пористою та загалом має форму циліндра або паралелепіпеда, фактично з по суті вертикальними бічними стінками. У цьому випадку з'єднання з нижнім елементом 211 паропроникної пробки 220е виконують шляхом наформування так, що пластик, з якого виготовлений нижній елемент 211, з боків частково проникає у згадану пробку 220е завдяки пористості поверхні згаданої пробки. Та частина нижнього елемента 211, яка проникла у паропроникну пробку 220е, утворює підріз 219е, для запобігання видаленню вниз згаданої пробки (показаної на фігурі перекриванням ліній штрихування нижнього елемента 211). На Фіг. 8 також показаний захисний шар 229а мембрани 214, який є додатковим по відношенню до паропроникних пробок 220а. Згаданий захисний шар 229а, виготовлений, наприклад, з паропроникного водовідштовхувального матеріалу, здатного до швидкого висихання (наприклад, тканої тканини, нетканої тканини або ворсової тканини), має головним призначенням захист мембрани 214 від стирання згаданих захисних елементів 218 (у цьому випадку пробок 220а); згаданий захисний шар 229а, наприклад, нашарований на мембрану 214. У цьому варіанті здійснення згаданий захисний шар 229а має площу меншу, ніж площа мембрани 214 (однак у будь-якому випадку площу, більшу або рівну загальній площі, зайнятій наскрізними 11 отворами 213), щоб залишити вільними зовнішні кромки згаданої мембрани для того, щоб забезпечити ущільнення 216а "знизу" згаданої мембрани 214 з нижнім елементом 211. На Фіг. 12 показаний випадок, у якому захисний шар мембрани 214, позначений тут позицією 219е, має таку саму площу що й мембрана. У цьому випадку ущільнення мембрани 214 виконано"зверху", наприклад, шляхом наформування верхньої частини 230 підошви, яка з боків оточує мембрану та зверху перекриває зовнішні кромки мембрани та відповідної сітки 215; вище сітки 215 розташований паропроникний або перфорований заповнювач 231. На Фіг. 13 показана підошва 300, яка являє собою підготовлений пакет 332, який включає в себе (знизу вверх) частину елемента 311, захисний шар 329, мембрану 314 та сітку 315; причому підметкова частина 312 підошви виконана як єдине ціле зі згаданою частиною елемента 311 та має наскрізні отвори 313, у які встановлені паропроникні пробки 320. - Нижній елемент 311, який утворює опорну конструкцію підошви, виконаний вздовж периметра відносно згаданого підготовленого пакета 332. Згаданий підготовлений пакет 332 виконують окремо, після чого вставляють у виливну форму у вигляді вставки, на яку наформовують нижній елемент 311; у цій конструкції нижній елемент 311 ущільнює мембрану "зверху". На практиці виявлено, що описаний таким чином винахід вирішує проблеми, зазначені у відомих типах паропроникних та водонепроникних підошов; зокрема, цей винахід передбачає паропроникну та водонепроникну підошву для взуття, яка забезпечує оптимальну паропроникність без погіршення характеристик захисту мембрани та без погіршення гнучкості та характеристик поглинання підошвою ударів. Це досягнуто шляхом виконання наскрізних отворів у підметковій частині підошви, які є більшими ніж невеликі отвори, передбачені в відомих 95960 12 типах підошов, та шляхом встановлення у кожний отвір паропроникних елементів для захисту мембрани. Наскрізні отвори такого розміру унеможливлюють накопичення бруду та внаслідок цього зберігають ефективну площу вентиляції взуття. Встановлення захисного елемента у кожний наскрізний отвір дозволяє уникнути зростання жорсткості. У тих застосуваннях, у яких потрібна висока гнучкість, уся підошва з паропроникною або перфорованою конструкцією, такою як металева сітка, прикріплена до великого вентиляційного отвору. Очевидно, що головним для захисних елементів мембрани є стійке прикріплення до нижнього елемента, з яким підметкова частина підошви виконана як єдине ціле. З цієї точки зору виконання на нижньому елементі підошви підрізів для запобігання видаленню вниз кожного захисного елемента забезпечує стійкість. Таким чином, винахід надає можливість виконання численних вдосконалень та модифікацій, які не виходять за межі обсягу прикладеної формули винаходу; усі його елементи можуть також бути замінені іншими технічно еквівалентними елементами. На практиці матеріали, за умови що вони відповідають конкретному призначенню, а також розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Зміст патентної заявки Італії TV2006A000104, за якою ця заявка претендує на пріоритет, включено в цей документ шляхом посилання. Там, де елементи конструкції, вказані у будьякому пункті формули винаходу, супроводжуються номерами позицій, ці номери позицій включені з виключною метою збільшення зрозумілості цих пунктів формули, і отже такі номери позицій не мають ніякої обмежувальної дії щодо інтерпретації усіх елементів, позначених такими номерами позицій лише у вигляді прикладів. 13 95960 14 15 Комп’ютерна верстка І. Скворцова 95960 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
