Паропроникний елемент для застосування у підошвах для взуття, підошва з таким паропроникним елементом, та взуття з такою підошвою

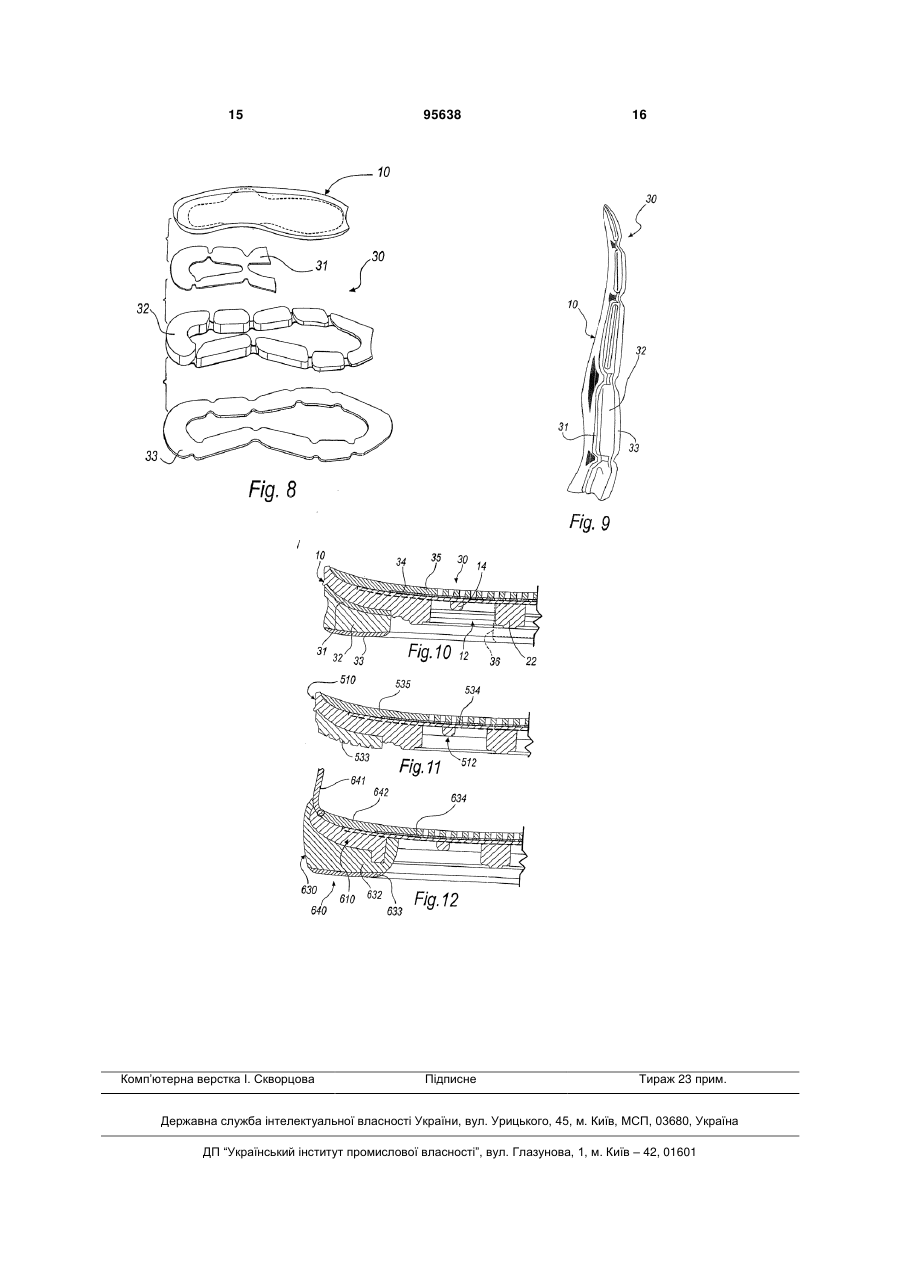

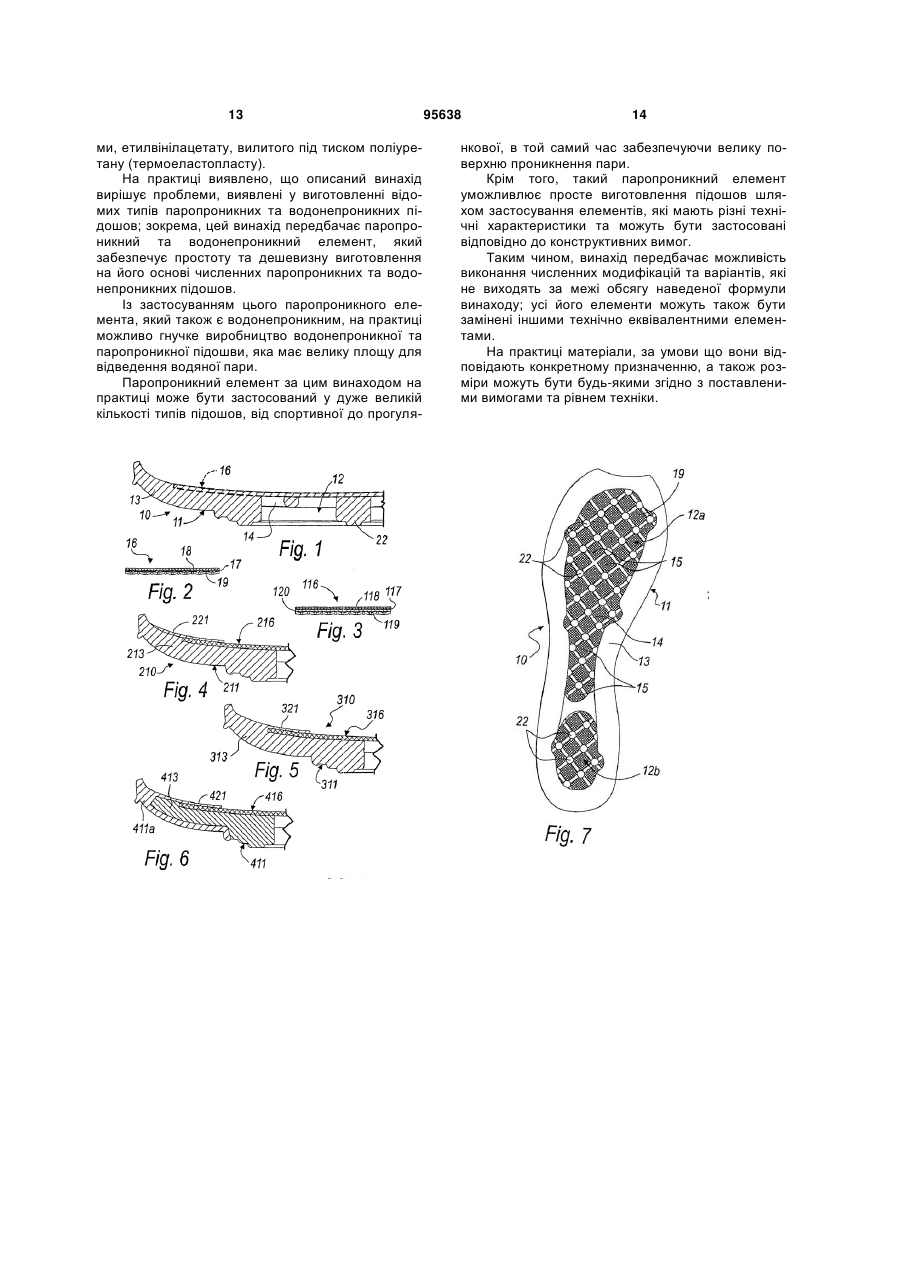

1. Паропроникний елемент для виготовлення підошви для взуття, який включає в себе: опорний каркас (11, 211, 311, 411), який по суті визначає щонайменше один великий наскрізний отвір (12, 512); водонепроникну та проникну для водяної пари мембрану (17, 117), розташовану вище згаданого опорного каркаса (11, 211, 311, 411) так, щоб перекривати згаданий щонайменше один великий наскрізний отвір (12, 512); щонайменше один паропроникний або перфорований захисний шар (19) для захисту згаданої мембрани, розташований між згаданим опорним каркасом (11, 211, 311, 411) та згаданою мембраною (17, 117) так, щоб перекривати згаданий щонайменше один великий наскрізний отвір (12, 512); причому згадана мембрана (17, 117) та згаданий щонайменше один захисний шар (19) принаймні вздовж їхніх зовнішніх кромок з'єднані одне з одним та зі згаданим опорним каркасом (11, 211, 311, 411), причому при експлуатації згаданої підошви можливе контактування із землею як згаданої підметкової частини підошви, так і щонайменше одного захисного шару (19), що прикріплюється до підошви; причому згаданий опорний каркас (11, 211, 311, 411) утворений периметричною частиною (13, 213, 313, 413), яка визначає межі згаданого великого наскрізного отвору (12, 512), та решіткою (14), виготовленою як єдине ціле зі згаданою периметричною частиною (13, 213, 313, 413) та розташованою на ділянці, де утворений згаданий великий наскрізний отвір (12, 512); 2 (19) 1 3 95638 4 13. Паропроникний елемент за п. 12, який відрізняється тим, що має один великий отвір, виконаний по суті по всій довжині згаданого каркаса. 14. Паропроникний елемент за п. 11, який відрізняється тим, що має два великі отвори (12а, 12b), розташовані відповідно у передній та задній частинах згаданого опорного каркаса (11, 211, 311, 411). 15. Паропроникний елемент за одним або декількома з попередніх пунктів, який відрізняється тим, що згадана мембрана (17, 117) прикріплена до сітки. 16. Паропроникний елемент за одним або декількома з попередніх пунктів, який відрізняється тим, що згаданий опорний каркас (11, 211, 311, 411) наформований на пакет (16, 216, 316, 416), який включає в себе згадану мембрану (17, 117) та згаданий щонайменше один захисний шар (19, 120), причому згадана мембрана та згаданий захисний шар з'єднані одне з одним принаймні вздовж їхніх зовнішніх кромок. 17. Паропроникний елемент за п. 16, який відрізняється тим, що з'єднання зовнішніх кромок шарів, які утворюють згаданий пакет (16, 216, 316, 416), виконане одним або декількома з таких способів: зшивання, склеювання, термосклеювання, ультразвукове зварювання, високочастотне зварювання. 18. Підошва для взуття, яка відрізняється тим, що включає в себе паропроникний елемент (10, 210, 310, 410, 510, 610) за одним або декількома з попередніх пунктів, причому згадана водонепроникна та паропроникна мембрана (17, 117) герметично прикріплена вздовж периметра до щонайменше одного елемента підошви (30, 530, 630) так, щоб запобігати проникненню води знизу вздовж периметра згаданого щонайменше одного великого отвору (12, 512). 19. Підошва для взуття за п. 18, яка відрізняється тим, що включає в себе підметкову частину підошви (33, 533, 633), прикріплену знизу до згаданого паропроникного елемента (10, 210, 310, 410, 510, 610). 20. Підошва для взуття за п. 18 або п. 19, яка відрізняється тим, що включає в себе щонайменше один амортизаційний шар (32, 34, 35, 534, 535, 632, 634), розташований вище та/або нижче згаданого паропроникного елемента (10, 210, 310, 410, 510, 610). 21. Підошва для взуття за одним або декількома з пп. 18-20, яка відрізняється тим, що включає в себе принаймні у задній частині згаданої підошви (30) вставку (31), яка надає жорсткість при крутінні, призначену для згаданої підошви (30), розташовану між згаданою підметковою частиною підошви (33) та згаданим паропроникним елементом (10). 22. Взуття, яке відрізняється тим, що включає в себе підошву за одним або декількома з попередніх пунктів. Винахід має відношення до паропроникного елемента, призначеного для застосування у конструкції підошов для взуття. Винахід також має відношення до підошов з таким паропроникним елементом та до взуття, яке включає в себе такі підошви. Взуття з підошвами, які є водонепроникними та паропроникними (проникними для водяної пари) і виготовлені з пластику, відомо вже протягом декількох років. Метою створення такого взуття є уможливлення виходу пари, яка утворюється на стопі внаслідок потовиділення. Як відомо, це потовиділення є більшим на поверхні контактування між підошвою ступні та підошвою взуття. Важливий приклад такої підошви описаний у патенті Італії № 1282196. Підошва, описана у цьому патенті, має верхню частину підошви з мембраною, яка виготовлена з матеріалу, який є непроникним для води та проникним для водяної пари, та з'єднана з нижнім захисним шаром, виготовленим із матеріалу, який є стійким до гідролізу, водовідштовхувальним, паропроникним та/або перфорованим, а також підметкову частину підошви, виготовлену з перфорованого еластомеру та герметично прикріплену до верхньої частини підошви вздовж периметра. У патенті Італії № 1293474 описана технічна еволюція описаної вище підошви. У цьому патенті описана підошва, виготовлена із застосуванням певного способу виготовлення, який дозволяє знизити витрати та підвищити точність виготовлення. Така підошва включає в себе підметкову частину підошви, наформовану на вкладиш виливної форми, цей вкладиш має частину, виготовлену з перфорованого пластику, вище якої жорстко прикріплені повстина та мембрана, виготовлена з непроникного для води та проникного для водяної пари матеріалу. Така мембрана герметично прикріплена вздовж її периметра до частини вкладиша, виготовленої з перфорованого пластику, яка на практиці є верхньою частиною підошви та виконує функції опори (разом із підметковою частиною підошви) для стопи на ділянці вказаної частини, яка співпадає з положенням мембрани (паропроникна ділянка). Загалом цей вкладиш має такі розміри, що займає передню частину підошви, яка відповідає частині, де стопа найбільше виділяє піт. Наформована підметкова частина підошви має множину отворів у зоні такого вкладиша. Однак ділянка відведення водяної пари обмежена кількістю та площею отворів підметкової частини підошви та вкладиша; для збільшення площі відведення може бути необхідно збільшити кількість отворів, залишаючи їхній діаметр невеликим для того, щоб уникнути проникнення загострених 5 предметів, які можуть пошкодити мембрану, проколовши повстину. Один із варіантів вирішення цієї проблеми описаний, наприклад у WO 2004/028284 того самого заявника. У цьому варіанті здійснення застосована підошва, яка включає в себе опорний шар, який має велику перфоровану для уможливлення дифузії або паропроникну частину (наприклад, розміри якої по суті порівняні з довжиною підошви); повстина та мембрана, виготовлена з непроникного для води та проникного для водяної пари матеріалу, розташована вище такої великої частини. Такий опорний шар утворений, наприклад, устілкою взуття з цією з підошвою. Верхня частина підошви, яка має опорну функцію, наформована вздовж периметра відносно великої частини опорного шару (устілки), а підметкова частина підошви — у свою чергу — наформована на верхню частину підошви вздовж периметра; підметкова частина підошви може включати в себе виступні елементи, які спираються на землю та наформовані безпосередньо на опорний шар. Однак цей варіант здійснення не є досконалим з точки зору гнучкості виробництва взуття з паропроникними та водонепроникними підошвами, конструкції яких значно відрізняються одна від одної (залежно від технічних вимог). Інший варіант вирішення проблеми збільшення відведення водяної пари із взуття для занять фізкультурою та спортом описане у патенті США № 6,817,112, виданому на ім'я фірми Адідас (Adidas International B.V.). У цьому документі описана підошва, яка включає в себе опорний шар, довжина якого по суті дорівнює довжині усієї підошви, та має множину перфорованих для уможливлення дифузії ділянок. Перфорована для уможливлення дифузії внутрішня підошва розташована вище опорного шару. Цей шар надає опору двом різним ділянкам амортизаційної верхньої частини підошви, відповідно передній ділянці та задній ділянці. Призначенням цього опорного шару є уможливлення скріплення частин підошви одна з одною з утворенням конструктивної єдності складеного виробу. Центральна частина опорного шару не прикріплена до верхньої частини підошви, а деякі з перфорованих для уможливлення дифузії ділянок з'єднані безпосередньо із зовнішньою поверхнею підошви. Інші перфоровані для уможливлення дифузії ділянки можуть бути розташовані спереду та ззаду опорного шару; у цьому випадку верхні частини підошви мають на таких ділянках "великі отвори" (цей термін застосований для визначення отвору 2 порядку щонайменше 1 см ) для уможливлення їх з'єднання із зовнішньою поверхнею взуття. Підметкова частина підошви прикріплена нижче верхніх частин підошви. Ці верхні частини підошви мають певну висоту для того, щоб забезпечити належну відстань перфорованих для уможливлення дифузії ділянок від землі; такі ділянки фактично не повинні торкатися 95638 6 землі, а на практиці співпадають із вентиляційними отворами взуття, які не повинні бути закупорені, щоб мати здатність здійснювати своє призначення. Крім того, такі перфоровані для уможливлення дифузії ділянки повинні бути достатньо підняті над землею, щоб запобігати будь-якому проникненню рідин всередину взуття. Однак такі підошви є надзвичайно особливими, оскільки вони можуть бути застосовані тільки для такого взуття, яке має дуже товсту підошву, та не можуть бути застосовані у дощові сезони з причини небезпеки проникнення рідини всередину. Однак факультативно можливо застосування мембрани Гортекс (Gore-Tex®), прикріпленої до таких перфорованих для уможливлення дифузії ділянок. Фактично у взутті, описаному у патенті, згаданому вище, неможливо застосування мембрани без утруднень, оскільки така мембрана є надзвичайно вразливою; для того, щоб обмежити будьякі пошкодження, її розташовують на значній відстані від землі таким чином, щоб уникнути контакту із загостреними та твердими предметами. Крім того, слід зазначити, що згаданий патент не вказує на те, яким чином мембрана розташована та як забезпечити ущільнення для того, щоб запобігти проникнення рідини знизу та з боків відносно мембрани, а ці ознаки є основними для забезпечення водонепроникності. Метою цього винаходу є створення водонепроникної та паропроникної підошви для взуття, яка позбавлена недоліків, відзначених у відомих підошов. У межах цієї мети однією із задач цього винаходу є створення паропроникного елемента, який уможливлює просте та недороге виготовлення паропроникних та водонепроникних підошов. Іншою задачею винаходу є створення паропроникного елемента, який уможливлює виготовлення паропроникних та водонепроникних підошов різних форм та технічних характеристик, а також має велику площу для відведення водяної пари. Іншою задачею винаходу є створення паропроникного елемента, який уможливлює виготовлення паропроникних та водонепроникних підошов та дозволяє без утруднень вносити зміни у Її конструкцію. Іншою задачею винаходу є створення паропроникної та водонепроникної підошви та взуття зі згаданою підошвою, яка є простою та дешевою у виготовленні, а також дозволяє без утруднень вносити зміни у її конструкцію. Ця мета досягається, а згадані й інші задачі, які пояснені нижче, вирішуються шляхом створення паропроникного та водонепроникного елемента для застосування у конструкції підошов для взуття, який відрізняється тим, що включає в себе: - опорний каркас, який по суті визначає межі щонайменше одного великого наскрізного отвору; - водонепроникну та проникну для водяної пари мембрану, розташовану вище згаданого опорного каркаса так, щоб перекривати щонайменше один згаданий великий наскрізний отвір; 7 - щонайменше один паропроникний або перфорований захисний шар для згаданої мембрани, розташований між згаданим опорним каркасом та згаданою мембраною так, щоб перекривати щонайменше один згаданий великий наскрізний отвір; причому згадана мембрана та згаданий захисний шар принаймні вздовж їхніх зовнішніх кромок з'єднані одна з одним та зі згаданим опорним каркасом, та згаданий щонайменше один захисний шар разом із підметковою частиною підошви, до якої він прикріплений, може перебувати у контакті із землею при використані згаданої підошви. За варіантом здійснення, якому віддається перевага, винахід включає в себе підошву для взуття, яка відрізняється тим, що включає в себе паропроникний елемент, описаний вище, у якому непроникна для води та проникна для водяної пари мембрана герметично прикріплена вздовж периметра до щонайменше одного елемента підошви так, щоб запобігати проникненню рідини знизу вздовж периметра згаданого щонайменше одного великого наскрізного отвору. Стислий опис креслень Особливості і переваги винаходу стануть більш очевидними з опису кількох варіантів його здійснення, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладів, які не обмежують обсягу винаходу, супровідними фігурами, на яких: Фіг. 1 являє собою схематичний поперечний розріз частини паропроникного елемента за цим винаходом; Фіг. 2 являє собою розріз багатошарового пакета, який утворює паропроникний елемент за цим винаходом; Фіг. 3 являє собою розріз варіанта багатошарового пакета, зображеного на Фіг. 2; Фіг. 4 являє собою вигляд альтернативного варіанта здійснення паропроникного елемента, зображеного на Фіг. 1; Фіг. 5 являє собою вигляд іншого альтернативного варіанта здійснення паропроникного елемента, який відрізняється від зображеного на Фіг. 1; Фіг. 6 являє собою вигляд іншого альтернативного варіанта здійснення паропроникного елемента, який відрізняється від зображеного на Фіг. 1; Фіг. 7 являє собою вигляд знизу паропроникного елемента, зображеного на Фіг. 1; Фіг. 8 являє собою вигляд у перспективі у розібраному стані частини підошви, в якій застосований паропроникний елемент за цим винаходом; Фіг. 9 являє собою вигляд збоку підошви, в якій застосований паропроникний елемент за цим винаходом, який включає в себе елементи підошви, показаної на Фіг. 8; Фіг. 10 являє собою розріз частини підошви, яка включає в себе елементи підошви, показаної на Фіг. 8; Фіг. 11 являє собою розріз іншого прикладу підошви, в якій застосований паропроникний елемент за цим винаходом; Фіг. 12 являє собою розріз взуття, в якому застосована підошва з паропроникним елементом за цим винаходом. 95638 8 Шляхи виконання винаходу На цих фігурах паропроникний елемент за цим винаходом у цілому позначений позицією 10. Такий паропроникний елемент 10 включає в себе опорний каркас 11, виготовлений з пластичного матеріалу, такого як термопластичний поліуретан, вилита під тиском гума, термоеластопласт, довжина якого по суті порівнянна з довжиною підошви, до якої він має бути прикріплений. Опорний каркас 11 визначає межі щонайменше одного великого наскрізного отвору 12; у цьому варіанті здійснення згаданий опорний каркас 11 визначає межі двох великих наскрізних отворів 12, відповідно переднього великого отвору 12а та заднього великого отвору 12Ь, які відповідають зоні носка та п'яти (як показано на Фіг. 7). Зокрема, у цьому варіанті здійснення опорний каркас 11 утворений периметричною частиною 13, яка визначає межі великих наскрізних отворів 12, а також решіткою 14, виготовленою як єдине ціле з периметричною частиною 13 на ділянках, де виконані великі наскрізні отвори 12; на практиці ця решітка 14 ділить великі наскрізні отвори 12 на множину великих наскрізних вікон 15. Пакет 16 функціональних шарів, які накладені на великі наскрізні отвори 12 та перекривають їх, розташований вище опорного каркаса 11. Зовнішні кромки пакета 16 частково перекривають розташовану вздовж периметра частину 13 опорного каркаса 11. Пакет 16 утворений (як показано на Фіг. 2) непроникною для води та проникною для водяної пари мембраною 17, такою, наприклад, як відома на ринку під комерційною назвою "Гортекс" (GoreTex®), прикріпленою (наприклад, шляхом нашарування) до сітки 18 для надання їй міцності, яка розташована вище мембрани та виготовлена із синтетичного матеріалу; в інших варіантах здійснення така сітка може бути відсутня. Інша водонепроникна та паропроникна мембрана, яка може бути застосована у підошві, описана, наприклад, у патенті Італії № 01317372 та являє собою багатошаровий виріб, який складається із щонайменше однієї мембрани, виготовленої з гідрофільного полімеру та прикріпленої до опори, утвореної волокнами композитного матеріалу; докладний опис такого багатошарового виробу має бути включений шляхом посилання на зміст згаданого патенту. Пакет 16 включає в себе захисний шар 19 для такої мембрани, розташований нижче мембрани 17. Такий захисний шар 19 може бути паропроникним або перфорованим та розташованим між опорним каркасом 11 та мембраною 17 так, щоб перекривати великі наскрізні отвори 12. Захисний шар 19 має властивості опору пошкодженню та зносу, спричиненому контактом із землею, та утворений, наприклад, у цьому варіанті здійснення дрібночарунковою сіткою. Така сітка виготовлена з нейлону, однак може також бути без утруднень виготовлена з інших матеріалів, таких як інші пластики або метали (наприклад, кевлар). 9 Захисний шар 19 також може бути виготовлений з паропроникного матеріалу, такого як, наприклад, шкіра або еквівалентні матеріали. На Фіг. 3 зображено варіант пакета 16, позначеного тут позицією 116, у якому додатковий паропроникний або перфорований захисний шар 120 розташований між захисним шаром 119 (сітка) та мембраною 117 (нашарованою на сітку 118) і виконаний, наприклад, із повсті або іншого матеріалу, який має подібні амортизаційні властивості. Очевидно, що залежно від технічних вимог цей пакет може включати в себе інші шари. Шари пакета 16 з'єднані один з одним принаймні вздовж їхніх зовнішніх кромок, наприклад, із застосуванням одного або більше з таких технологічних процесів: зшивання, склеювання, термосклеювання, ультразвукове зварювання, високочастотне зварювання. Такі шари також можуть бути з'єднані один з одним на центральних ділянках, наприклад, шляхом точкового склеювання, щоб уникнути погіршення паропроникності такого пакета. Опорний каркас 11 також з'єднаний з пакетом 16 принаймні вздовж його розташованої вздовж периметра частини 13. Зокрема, у цьому варіанті здійснення каркас 11 з'єднаний з пакетом 16 також у частинах, які відповідають решітці 14. Це з'єднання здійснено, наприклад, шляхом формування опорного каркаса 11 на пакеті 16, який на практиці утворює вкладиш у виливну форму, як докладніше описано нижче. Це з'єднання може також бути здійснено іншими способами, такими як склеювання, термосклеювання, ультразвукове зварювання, високочастотне зварювання. У цьому варіанті здійснення, наприклад, із решітки 14 виступають виступні елементи 22, які спираються на землю. Опорний каркас 11 фактично принаймні частково утворює підметкову частину підошви, яка включає в себе паропроникний елемент 10. Така підметкова частина підошви утворена усіма елементами опорного каркаса 11 (по суті решітки 14). Коли паропроникний елемент 10 утворює підошву взуття, вона перебуває у контакті із землею або входить у контакт із землею внаслідок деформації, викликаної вагою користувача взуття. Важливо підкреслити, що завдяки своїй зносостійкості захисний шар 19 може також входити у контакт із землею (особливо у випадку нерівної землі) внаслідок деформації, викликаної вагою користувача взуття, без жодної небезпеки для його цілісності або погіршення його паропроникності. Непроникність, забезпечена мембраною, запобігає проникненню знизу води, бруду та вологи. У такий спосіб можливе виготовлення підошов, які мають різну висоту, — як дуже тонких, так і товстих. У інших варіантах здійснення, не показаних на фігурах, паропроникний елемент може не мати решітки 14, а опору забезпечує периметрична частина опорного каркасу. 95638 10 У цьому випадку захисний шар завдяки деформації внаслідок ваги дуже часто входить у контакт із землею. Слід зазначити, що варіант паропроникного елемента 10 (не показаний на фігурах) може також мати єдиний великий отвір, виконаний по суті вздовж усієї довжини такого каркаса. Що стосується формування опорного каркаса 11 на пакеті 16, то можливо виділити, наприклад, чотири різні варіанти здійснення. Перший варіант здійснення показаний на Фіг. 1, в якому пакет 16 оточений вздовж периметра опорним каркасом 11, однак без перекривання зовнішніх кромок такого пакета; у цьому випадку, як пояснено нижче, мембрана 17 повинна бути ущільнена вздовж периметра, коли паропроникний елемент 10 прикріплюють до відповідної підошви. Ущільнення може бути виконане у різні способи, наприклад, із застосуванням ущільнювальної стрічки (не показаної на фігурах), яка з'єднує з обох боків зовнішні кромки пакета та елемента, який його оточує, або шляхом наформування частини кромки верхньої частини підошви знизу або зверху паропроникного елемента. За другим варіантом здійснення паропроникного елемента, позначеного на Фіг. 4 позицією 210, пакет 216 оточений вздовж периметра опорним каркасом 211, однак без перекривання зовнішніх кромок такого пакета, а друге подавання матеріалу під тиском після цього утворює ущільнювальний шар 221, який охоплює з обох боків зовнішні кромки пакета 216 та периметричну частину 213. За третім варіантом здійснення паропроникного елемента, позначеного на Фіг. 5 позицією 310, опорний каркас 311 частково перекриває з утворенням сендвічоподібної структури зовнішні кромки пакета 316, утворюючи ущільнювальний шар 321, який утворює єдине ціле з периметричною частиною 313. За четвертим варіантом здійснення паропроникного елемента, позначеного на Фіг. 6 позицією 410, пакет 416 оточений вздовж периметра опорним каркасом 411, однак без перекривання зовнішніх кромок такого пакета 416. Після цього вздовж периметра опорного каркаса 411 наформовують оболонку 411а, яка закриває його з утворенням сендвічоподібної структури (утворюючи шар 421) доки не охопить його з обох боків та не перекриє зовнішні кромки пакета 416 та периметричної частини 413. Цей варіант здійснення є доцільним, наприклад, у випадку виготовлення двокольорових паропроникних елементів. Паропроникний елемент за цим винаходом може бути придатним для виготовлення різноманітних підошов з точки зору естетики та функціональності. Фактично цього достатньо для прикріплення до згаданого паропроникного елемента усіх компонентів, потрібних для забезпечення технічних функцій підошви, які є об'єктом розробки. На Фіг. 10 показаний поперечний переріз частини підошви 30, де застосований паропроникний елемент 10 за цим винаходом, а Фіг. 8 являє со 11 бою вид у перспективі у розібраному стані окремих складових частин такої підошви. Фіг. 9 являє собою вид збоку підошви 30. Для забезпечення водонепроникності та проникності для водяної пари підошви потрібно виключити будь-яке просочування з боків відносно мембрани 17 (або 117). Для цього мембрана 17 (або 117) герметично прикріплена вздовж периметра щонайменше до одного елемента підошви. Такий елемент підошви може являти собою периметричний каркас 11 паропроникного елемента 10 як такого, як описано вище у прикладах паропроникних елементів, показаних на Фіг. 4, Фіг. 5 та Фіг. 6, а ущільнення може утворюватися шляхом наформування на пакет 16. Мембрана 17 (або 117) також може бути ущільнена іншіми способами (не показаними на фігурах), наприклад, шляхом наформування підметкової частини підошви нижче паропроникного елемента 10 так, щоб утворився ущільнювальний шар, який зсередини виходить на периферійну ділянку великих отворів 12, або шляхом наформування верхньої частини підошви нижче або вище паропроникного елемента 10, у будь-якому випадку утворюючи ущільнювальний шар, який відповідно зсередини виходить на периферійну ділянку великих отворів 12 або перекриває зовнішні кромки пакета 16 (у випадку наформування ущільнювального шару донизу можливо застосування, наприклад, пакета 16, утвореного сіткою 19 та мембраною 17, яка знаходиться у безпосередньому контакті з нею). Підошва 30, показана на Фіг. 10, (частина підошви 30 зображена у розібраному стані також на Фіг. 8 та на вигляді збоку на Фіг. 9) утворена паропроникним елементом 10 (однак можливе еквівалентне застосування будь-якого з варіантів, описаних вище та позначених позиціями 210, 310, 410), до якого вставка 31, яка надає жорсткість при крутінні, прикріплена знизу задньої частини підошви 30. Вставка 31, яка надає жорсткість при крутінні, прикріплена до паропроникного елемента 10 так, щоб по суті не перекривати жодний з великих отворів 12 (на практиці вона оточує задній великий отвір 12b). Нижче вставки 31, яка надає жорсткість при крутінні, розташований перший амортизаційний шар 32, який простягається по суті вздовж усієї довжини підошви та оточує великі отвори 12, не перекриваючи їх. Підметкова частина підошви 33 розташована нижче амортизаційного шару 32 і також простягається по суті вздовж усієї довжини підошви, повторюючи контур амортизаційного шару 32 і таким чином оточуючи великі отвори 12, не перекриваючи їх. Вище паропроникного елемента 10 та у контакті з ним розташований перфорований для уможливлення дифузії другий амортизаційний шар 34, а вище згаданого шару розташований третій амортизаційний 35 шар, також перфорований для уможливлення дифузії подібно до, наприклад, вну 95638 12 трішньої підошви, виготовленої зі спіненого полімерного матеріалу. Можливе прикріплення до захисного шару пакета 16 на ділянці великих отворів 12 амортизаційних виступних елементів, один з яких схематично показаний на Фіг. 10 пунктирними лініями та позначений позицією 36. Такі виступні елементи спираються на землю. Такі виступні елементи можуть бути, наприклад, наформовані на решітку 14 та на захисний шар (сітку). Очевидно, що підошви згідно з поставленими вимогами можуть складатися з різноманітних шарів та елементів, навіть таких, які відрізняються від згаданих тут. Згідно з поставленими вимогами ці шари можуть мати різні товщини; на прикладених фігурах товщини показані у вигляді контурів лише як приклад, а не з метою обмеження розмірів. Можливо створити підошви з вставкою, яка надає жорсткість при крутінні, або без неї, та з амортизаційними шарами або без них, розташованими нижче або вище паропроникного елемента. Наприклад, можливо виготовлення підошви 530 (як показано на Фіг. 11), яка має паропроникний елемент 510, а вище нього два суміжно розташовані амортизаційні шари 534 та 535; підметкова частина підошви 533 передбачена безпосередньо під паропроникним елементом 510 у безпосередньому контакті з ним та оточує великі отвори 512, таким чином утворюючи тонку підошву. З підошвами, які можуть мати таку конструкцію, можливо виготовлення взуття різноманітних типів - як спортивного, так і прогулянкового. Частина взуття, позначена позицією 640, показана як приклад на Фіг. 12. Таке взуття включає в себе верх 641, пришитий до устілки 642 та прикріплений до підошви 630. Підошва 630 включає в себе паропроникний елемент 610, а під ним перший амортизаційний шар 632 та підметкову частину підошви 633; вище паропроникного елемента 610 передбачений другий амортизаційний шар 634. Перший амортизаційний шар 632 виконаний, наприклад, шляхом наформування, та перекриває з боків нижню частину верха 641. Як згадано раніше, захисний шар 19 (або 119) може перебувати у контакті з землею. У випадку такого захисного шару, як сітка (або іншого перфорованого шару), з огляду на його міцність, можливо застосування щіток для усунення будь-якого бруду та землі, які можуть накопичуватися з часом у сітках (або у отворах); також можливо сприяти очищенню захисного шару шляхом його промивання водою (підошва є непроникною для води). Наприклад, різні амортизаційні шари можуть бути виготовлені зі спіненого етилвінілацетату, спіненого поліуретану, спіненого термопластичного поліуретану, латексної піни тощо. Також підметкова частина підошви може бути виготовлена з термопластичного поліуретану, гу 13 ми, етилвінілацетату, вилитого під тиском поліуретану (термоеластопласту). На практиці виявлено, що описаний винахід вирішує проблеми, виявлені у виготовленні відомих типів паропроникних та водонепроникних підошов; зокрема, цей винахід передбачає паропроникний та водонепроникний елемент, який забезпечує простоту та дешевизну виготовлення на його основі численних паропроникних та водонепроникних підошов. Із застосуванням цього паропроникного елемента, який також є водонепроникним, на практиці можливо гнучке виробництво водонепроникної та паропроникної підошви, яка має велику площу для відведення водяної пари. Паропроникний елемент за цим винаходом на практиці може бути застосований у дуже великій кількості типів підошов, від спортивної до прогуля 95638 14 нкової, в той самий час забезпечуючи велику поверхню проникнення пари. Крім того, такий паропроникний елемент уможливлює просте виготовлення підошов шляхом застосування елементів, які мають різні технічні характеристики та можуть бути застосовані відповідно до конструктивних вимог. Таким чином, винахід передбачає можливість виконання численних модифікацій та варіантів, які не виходять за межі обсягу наведеної формули винаходу; усі його елементи можуть також бути замінені іншими технічно еквівалентними елементами. На практиці матеріали, за умови що вони відповідають конкретному призначенню, а також розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. 15 Комп’ютерна верстка І. Скворцова 95638 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
