Спосіб зведення будинку/споруди

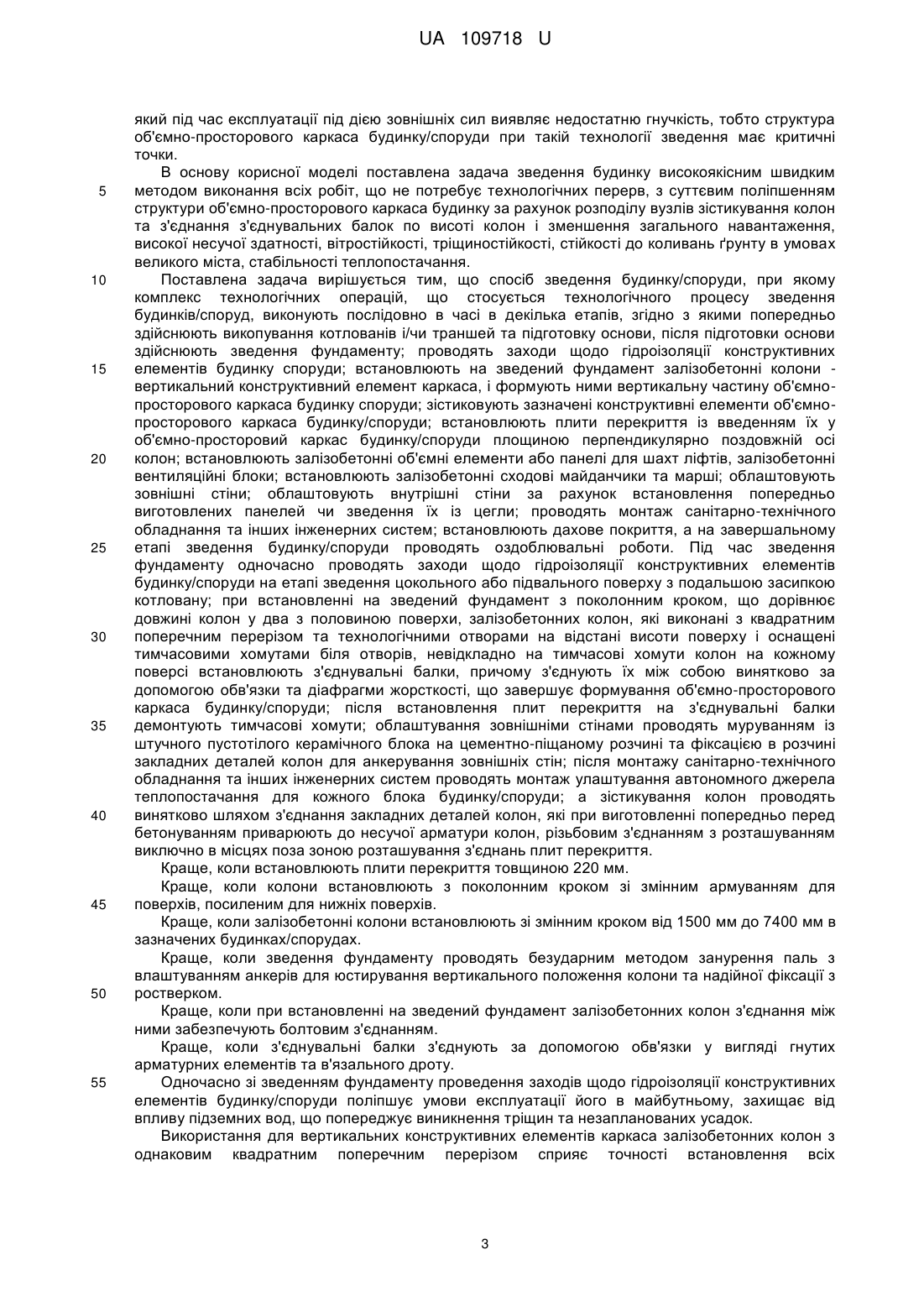

Реферат: Спосіб зведення будинку/споруди, згідно з яким здійснюють викопування котлованів і/чи траншей та підготовку основи, зведення фундаменту, проводять заходи щодо гідроізоляції конструктивних елементів будинку споруди. Встановлюють на зведений фундамент залізобетонні колони і формують ними вертикальну частину об'ємно-просторового каркаса будинку споруди. Зістиковують конструктивні елементи об'ємно-просторового каркаса будинку/споруди; встановлюють плити перекриття із введенням їх у об'ємно-просторовий каркас будинку/споруди площиною перпендикулярно поздовжній осі колон. Встановлюють залізобетонні об'ємні елементи або панелі для шахт ліфтів, залізобетонні вентиляційні блоки, залізобетонні сходові майданчики та марші. Облаштовують зовнішні та внутрішні стіни за рахунок встановлення попередньо виготовлених панелей чи зведення їх із цегли. Проводять монтаж санітарно-технічного обладнання та інших інженерних систем. Встановлюють дахове покриття, а на завершальному етапі зведення будинку/споруди проводять оздоблювальні роботи. Під час зведення фундаменту одночасно проводять заходи щодо гідроізоляції конструктивних елементів будинку/споруди на етапі зведення цокольного або підвального поверху з подальшою засипкою котловану. При встановленні на зведений фундамент з поколонним кроком, що дорівнює довжині колон у два з половиною поверхи, залізобетонних колон, які виконані з квадратним поперечним перерізом та технологічними отворами на відстані висоти поверху і оснащені тимчасовими хомутами біля отворів, невідкладно на тимчасові хомути колон на кожному поверсі встановлюють з'єднувальні балки. При цьому з'єднують їх між собою винятково за допомогою обв'язки та діафрагми жорсткості, що завершує формування об'ємно-просторового каркаса будинку/споруди. Після встановлення плит перекриття на з'єднувальні балки демонтують тимчасові хомути. Облаштування зовнішніх стін проводять муруванням із штучного пустотілого керамічного блока на цементно-піщаному розчині та фіксацією в розчині закладних деталей колон для анкерування зовнішніх стін. Після монтажу санітарно-технічного обладнання та інших інженерних систем проводять монтаж улаштування автономного джерела теплопостачання для кожного блока будинку/споруди. Зістикування колон проводять винятково шляхом з'єднання закладних деталей колон, які при виготовленні попередньо перед бетонуванням приварюють до несучої арматури колон, різьбовим з'єднанням з розташуванням виключно в місцях поза зоною розташування з'єднань плит перекриття. UA 109718 U (12) UA 109718 U UA 109718 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до будівництва різних типів житлових будинків/споруд - від малоповерхових до будинків підвищеної поверховості, і може бути використана при зведенні житлових будинків із використанням будівельних виробів і конструкцій з композиційних матеріалів, переважно бетонів та кераміки. Відомо багато підходів до способів зведення будинку. Наприклад, з урахуванням впливу фізичного поля Землі на матеріали, з яких зводять будинки [заявка RU № 95102301 Α1, МПК Е04В 1/02, Е04В 1/20]. За пропозицією авторів їх при будівництві вкладають так, як вони були розташовані в природі. Це, на думку авторів, поліпшує фізіологічні показники людей, які будуть там знаходитися, але такий підхід можна реалізувати для індивідуального будівництва, він не підходить для зведення будинків при масовому будівництві. Відомий спосіб зведення будинку [патент RU № 2284395 С1, МПК Е04В 1/35, Е04В 21/14], що полягає у зведенні монолітного каркаса заданої поверховості за допомогою підйомного крана, консольного риштовання та об'ємно-переставної опалубки, у проведенні зовнішньої кладки з подальшими внутрішніми роботами в приміщеннях до повної виводки поверху і зведення покрівлі. Після зведення останнього поверху монолітного каркаса об'ємно-переставну опалубку краном знімають з консольних риштовань і на верхньому перекритті монолітного каркаса зводять покрівлю, а на консольні підмостки подають матеріали, необхідні для виведення поверхів, причому після проведення зовнішньої кладки і проведення внутрішніх робіт до повного виведення верхнього поверху, консольні підмостки краном переставляють в прорізи нижчого поверху монолітного каркаса і роботи по виведенню поверху повторюють до виведення першого поверху будівлі. Такий спосіб дозволяє виключити промокання у період виконання робіт після зведення покрівлі, що поліпшує якість робіт і умови для їх виконання, але дуже трудомісткий, вимагає технологічні перерви при реалізації, до того ж структура монолітного каркаса є жорсткою, при дії значних коливань в елементах каркаса виникають тріщини. Погіршується вітростійкість. Відомий спосіб зведення будинку/споруди [патент RU № 2285771 С1, МПК Е04В 1/20 Е04В 5/16], що включає підготовку основи, зведення фундаментів, зведення або відновлення, або реконструкцію каркаса або його частини, включаючи колони, з'єднувальні балки і плити перекриттів, а також монтаж або розбирання і заміну інженерних систем, в якому принаймні частину споруджуваного або відновлюваного, або реконструйованого каркаса виконують збірномонолітною з омонолічуваними стиками колон і збірно-монолітними з'єднувальними балками, в яких збірними виконують тільки їх нижню частину, розраховану на технологічні навантаження від обпирання, принаймні торцями монтованих плит перекриття. Нижню збірну частина виконують у вигляді розширеної попередньо напруженої полиці, що утворює принаймні після виконання монолітної верхньої частини з'єднувальної балки один або два бокові протяжні по довжині консольні звіси, а верхню частину з'єднувальної балки примонолічують до нижньої його частини з одночасним утворенням в поперечному перерізі стінки і верхньої розширеної полиці з одним або двома відповідними нижнім звісами, які примонолічують принаймні до однієї опертої на ригель плити перекриття, причому збірну частину виконують з випусками поздовжньої і поперечної арматури, при цьому випуски поперечної арматури встановлюють принаймні в пролітній частині з'єднувальної балки і виконують складеними з хомутів або системи стрижнів, замонолічуваними в нижню збірну частину з'єднувальної балки в процесі її виготовлення і поєднуваних зверху не менше ніж однією арматурною сіткою, з виведенням їх вершин вище верхньої частини опертих на ригель плит перекриття, принаймні, в зоні примикання з'єднувальної балки до колони на довжині не менше однієї третини прольоту з'єднувальної балки. Цей спосіб частково сприяє скороченню строків зведення, але використання монолітних елементів, до того ж з попередньо напруженим армуванням, потребує технологічних перерв при виконанні. При цьому способі кінці колон з'єднують на відмітці кожного поверху будівлі і в точках з'єднання до того ж кріплять з'єднувальні балки, таким чином утворюють жорсткий вузол, який під час експлуатації під дією зовнішніх сил виявляє недостатню гнучкість, тобто структура об'ємно-просторового каркаса будинку/споруди при такій технології зведення має критичні точки. Найбільш близьким є спосіб зведення будинку/споруди [патент RU № 63910, МПК Е04В 1/20, Е04В 1/35, Е04В 21/00, Е04В 23/00], при якому комплекс технологічних операцій, що стосується технологічного процесу зведення будинків/споруд, виконують послідовно в часі в декілька етапів, згідно з якими попередньо здійснюють викопування котлованів і/чи траншей та підготовку основи, після підготовки основи здійснюють зведення фундаменту, встановлюють на 1 UA 109718 U 5 10 15 20 25 30 35 40 45 50 55 60 зведений фундамент залізобетонні колони - вертикальний конструктивний елемент каркаса, які виконано квадратного або прямокутного поперечного перерізу, чи іншого типу будівельні вироби і конструкції і формують ними об'ємно-просторовий каркас будинку/споруди, зістиковують зазначені конструктивні елементи каркаса будинку/споруди, встановлюють/формують плити перекриття - горизонтальний конструктивний елемент каркаса, товщиною не менше 160 мм, із введенням їх у об'ємно-просторовий каркас будинку/споруди площиною перпендикулярно поздовжній осі колон, виконують у залізобетонному перекритті каркаса будинку/споруди вирізи/прорізи для інженерних комунікацій та для проходу/встановлення залізобетонних об'ємних елементів або панелей для шахт ліфтів, залізобетонних вентиляційних блоків, блоків димовидалення, залізобетонних сходових майданчиків та маршів, встановлюють навісні фасадні блоки та балконні плити, встановлюють залізобетонні сходові прогони, майданчики та марші, встановлюють залізобетонні об'ємні елементи або панелі для шахт ліфтів, залізобетонні вентиляційні блоки та блоки димовидалення, розміщують у зазначеному об'ємно-просторовому каркасі залізобетонні комбіновані міжблокові панелі, зводять зовнішні стіни, зводять внутрішні стіни/перегородки, проводять заходи щодо гідроізоляції конструктивних елементів будинку/споруди, проводять монтаж санітарно-технічного обладнання та інших інженерних систем, монтують мережі теплопостачання, а на завершальному етапі зведення будинку/споруди проводять послідовно заходи, що включають штукатурення зовнішніх та внутрішніх поверхонь частин будинку/споруди, проведення малярських робіт та виконання оздоблювальних робіт, причому формують плитами перекриття на рівні фундаменту підвальні приміщення зі стелею із зазначених плит. Після отримання закінченої будівельної конструкції здійснюють заходи щодо випробування будинку/споруди, при цьому як вертикальний конструктивний елемент об'ємнопросторового каркаса будинку/споруди використовують колони довжиною від 2500 до 15000 мм, залізобетонні колони, залежно від поверховості будинку/споруди та ширини прольотів між несучими конструкціями, встановлюють з можливістю створювання при збиранні вертикального конструктивного елемента об'ємно-просторового каркаса розрахованої міцності та складної форми з різною конфігурацією у поперечному перерізі, відповідно квадратного, прямокутного, кутового, хрестоподібного та Т-подібного перерізу, залізобетонні комбіновані міжблокові панелі встановлюють відповідним чином між зазначеними колонами, зовнішні стіни зводять з обпиранням на горизонтальний конструктивний елемент каркаса - на перекриття в різних варіантах конструктивного виконання у залежності від архітектурних та інших вимог, горизонтальні площинні конструктивні елементи та зовнішні стіни виконують/зводять або суцільними, або багатошаровими, причому колони розміщують відносно горизонтальних конструктивних елементів об'ємно-просторового каркаса із створенням "сітки" колон в діапазоні від 6000 до 10000 мм, вертикальний стрижневий конструктивний елемент об'ємно-просторового каркаса будинку/споруди збирають або з однакових за поперечним перерізом колон, або з колон з поперечним перерізом, що зменшується у відповідності до збільшення номера поверху будинку, зазначені вертикальні стрижневі конструктивні елементи на перших поверхах висотних багатоповерхових будинків/споруд встановлюють з частим/малим кроком не більше 7200 мм, а на верхніх поверхах зазначених будинків/споруд - з широким/великим кроком не більше 10000 мм. Практика будівництва показала, що найбільш затребуваним в умовах великого міста з наявністю в ньому сучасних підприємств будіндустрії є будівництво багатоповерхових будинків/споруд з максимальним використанням сучасних виробів/конструкцій підприємств будіндустрії: панелей, колон, діафрагм жорсткості, з'єднувальних балок, балконних плит. Такі вироби, виготовлені в умовах підприємств будіндустрії, мають більш стабільні параметри, ніж виготовлені в умовах будмайданчика. При цьому дуже важливим питанням є визначення методу і технологічної послідовності монтажу конструкцій. Вибраний метод повинен забезпечувати поточне будівництво із високоякісним виконанням всіх робіт без потреби в технологічних перервах. В згаданій корисній моделі були введені достатньо нові технологічні операції для підвищення якості зведення будинку/споруди, але такий спосіб не є швидким, містить довготривалі операції, не завжди виправдані технологічно, вимагає технологічних перерв і не забезпечує оптимальної структури об'ємно-просторового каркаса. При цьому способі кінці колон з'єднують шляхом бетонування випусків арматури однієї із колон в пустоти тіла колони, з якою йде зістикування. Даний стик погано працює на розтяг і стиск, бо у арматури і бетону різні властивості при дії сил на розтяг і стиск. При цьому способі кінці колон зістиковують на відмітці деяких поверхів будівлі і в точках зістикування колон можуть кріпити з'єднувальні балки, таким чином утворюють жорсткий вузол, 2 UA 109718 U 5 10 15 20 25 30 35 40 45 50 55 який під час експлуатації під дією зовнішніх сил виявляє недостатню гнучкість, тобто структура об'ємно-просторового каркаса будинку/споруди при такій технології зведення має критичні точки. В основу корисної моделі поставлена задача зведення будинку високоякісним швидким методом виконання всіх робіт, що не потребує технологічних перерв, з суттєвим поліпшенням структури об'ємно-просторового каркаса будинку за рахунок розподілу вузлів зістикування колон та з'єднання з'єднувальних балок по висоті колон і зменшення загального навантаження, високої несучої здатності, вітростійкості, тріщиностійкості, стійкості до коливань ґрунту в умовах великого міста, стабільності теплопостачання. Поставлена задача вирішується тим, що спосіб зведення будинку/споруди, при якому комплекс технологічних операцій, що стосується технологічного процесу зведення будинків/споруд, виконують послідовно в часі в декілька етапів, згідно з якими попередньо здійснюють викопування котлованів і/чи траншей та підготовку основи, після підготовки основи здійснюють зведення фундаменту; проводять заходи щодо гідроізоляції конструктивних елементів будинку споруди; встановлюють на зведений фундамент залізобетонні колони вертикальний конструктивний елемент каркаса, і формують ними вертикальну частину об'ємнопросторового каркаса будинку споруди; зістиковують зазначені конструктивні елементи об'ємнопросторового каркаса будинку/споруди; встановлюють плити перекриття із введенням їх у об'ємно-просторовий каркас будинку/споруди площиною перпендикулярно поздовжній осі колон; встановлюють залізобетонні об'ємні елементи або панелі для шахт ліфтів, залізобетонні вентиляційні блоки; встановлюють залізобетонні сходові майданчики та марші; облаштовують зовнішні стіни; облаштовують внутрішні стіни за рахунок встановлення попередньо виготовлених панелей чи зведення їх із цегли; проводять монтаж санітарно-технічного обладнання та інших інженерних систем; встановлюють дахове покриття, а на завершальному етапі зведення будинку/споруди проводять оздоблювальні роботи. Під час зведення фундаменту одночасно проводять заходи щодо гідроізоляції конструктивних елементів будинку/споруди на етапі зведення цокольного або підвального поверху з подальшою засипкою котловану; при встановленні на зведений фундамент з поколонним кроком, що дорівнює довжині колон у два з половиною поверхи, залізобетонних колон, які виконані з квадратним поперечним перерізом та технологічними отворами на відстані висоти поверху і оснащені тимчасовими хомутами біля отворів, невідкладно на тимчасові хомути колон на кожному поверсі встановлюють з'єднувальні балки, причому з'єднують їх між собою винятково за допомогою обв'язки та діафрагми жорсткості, що завершує формування об'ємно-просторового каркаса будинку/споруди; після встановлення плит перекриття на з'єднувальні балки демонтують тимчасові хомути; облаштування зовнішніми стінами проводять муруванням із штучного пустотілого керамічного блока на цементно-піщаному розчині та фіксацією в розчині закладних деталей колон для анкерування зовнішніх стін; після монтажу санітарно-технічного обладнання та інших інженерних систем проводять монтаж улаштування автономного джерела теплопостачання для кожного блока будинку/споруди; а зістикування колон проводять винятково шляхом з'єднання закладних деталей колон, які при виготовленні попередньо перед бетонуванням приварюють до несучої арматури колон, різьбовим з'єднанням з розташуванням виключно в місцях поза зоною розташування з'єднань плит перекриття. Краще, коли встановлюють плити перекриття товщиною 220 мм. Краще, коли колони встановлюють з поколонним кроком зі змінним армуванням для поверхів, посиленим для нижніх поверхів. Краще, коли залізобетонні колони встановлюють зі змінним кроком від 1500 мм до 7400 мм в зазначених будинках/спорудах. Краще, коли зведення фундаменту проводять безударним методом занурення паль з влаштуванням анкерів для юстирування вертикального положення колони та надійної фіксації з ростверком. Краще, коли при встановленні на зведений фундамент залізобетонних колон з'єднання між ними забезпечують болтовим з'єднанням. Краще, коли з'єднувальні балки з'єднують за допомогою обв'язки у вигляді гнутих арматурних елементів та в'язального дроту. Одночасно зі зведенням фундаменту проведення заходів щодо гідроізоляції конструктивних елементів будинку/споруди поліпшує умови експлуатації його в майбутньому, захищає від впливу підземних вод, що попереджує виникнення тріщин та незапланованих усадок. Використання для вертикальних конструктивних елементів каркаса залізобетонних колон з однаковим квадратним поперечним перерізом сприяє точності встановлення всіх 3 UA 109718 U 5 10 15 20 25 30 35 40 45 50 55 60 конструктивних елементів будинку, виключенню ексцентриситету при з'єднанні колон. Для цього використовують колони з різним армуванням для поверхів, посиленим для нижніх поверхів. Зазвичай кінці колон з'єднують на відмітці кожного поверху будівлі і в точках з'єднання до того ж кріплять з'єднувальні балки, таким чином утворюють жорсткий вузол, який в статиці має непогані характеристики по міцності, але під час експлуатації під дією зовнішніх сил колони виявляє недостатню гнучкість в цих місцях, тобто структура об'ємно-просторового каркаса будинку/споруди при такій технології зведення має критичні точки. Встановлення на зведений фундамент залізобетонних колон, які мають довжину два з половиною поверхи, забезпечує більшу гнучкість об'ємно-просторового каркаса за рахунок зменшення числа точок зістикування колон. Наявність технологічних отворів на відстані висоти поверху і оснащення їх тимчасовими хомутами біля отворів забезпечує легке і швидке встановлення з'єднувальних балок, що завершує формування об'ємно-просторового каркаса будинку /споруди, і в подальшому, забезпечує встановлення плит перекриття. Зазвичай місця зістикування колон співпадають з місцями з'єднання між собою з'єднувальних балок, але таким чином в каркасі утворюються дуже жорсткі вузли, які приймають на себе навантаження і швидко руйнуються, замість розподіляння навантаження. Спосіб забезпечує краще розподіляння місць зістикування колон і місць з'єднання балок по всьому об'ємно-просторовому каркасу і таким чином навантаження рівномірно розподіляється по каркасу. Таким чином замість жорстких вузлів в місцях з'єднань ця технологія дозволяє рівномірніше розподіляти місця з'єднання по каркасу. Встановлення попередньо виготовлених діафрагм жорсткості, які підсилюють несучу здатність, дозволяє збільшити крок встановлення колон та зменшити їх кількість. Облаштування зовнішніми стінами проводять за рахунок мурування стін із штучних пустотілих керамічних блоків зі швами на цементно-піщаному розчині та фіксацією в розчині швів закладних деталей мурування, що є в колонах. Така фіксація стін також поліпшує структуру об'ємно-просторового каркаса будинку/споруди, бо забезпечує безпосередній зв'язок зовнішніх стін з каркасом, рівномірніше розподіляє навантаження на каркас, створюючи новий зв'язуючий вузол, до того ж зменшує навантаження на каркас за рахунок пустотілості блоків. Виконання виробів на заводах будіндустрії потрібної конфігурації, які не потребують виконання вирізів та інших дій на будівельному майданчику, сприяє проведенню робіт в стислі терміни, без технологічних перерв. Монтаж улаштування автономного джерела теплопостачання для кожного блока будинку/споруди дозволяє забезпечити його незалежність від централізованого теплопостачання, виключити операції викопування траншей для тепломереж та прокладання труб, закопування траншей, в подальшому ремонт труб централізованого теплопостачання. Зістикування вертикальних конструктивних елементів каркаса будинку/споруди, що проводять винятково за допомогою обв'язки без використання зварювання робить місця зістикування і саму конструкцію гнучкими, що поліпшує її вітростійкість, стійкість до коливань ґрунту в умовах великого міста. До того ж виключення операції зварювання поліпшує безпеку проведення робіт на висоті. Корисну модель ілюструють креслення, що пояснюють її суть, але не обмежують дії патенту. Фіг. 1 - зведення фундаменту з нанесенням шару гідроізоляції. Фіг. 2 - встановлення на фундамент залізобетонних колон зі встановленням діафрагм жорсткості та з'єднувальних балок каркаса з тимчасовими хомутами. Фіг. 3 - зістиковування залізобетонних колон. Фіг. 4 - з'єднання випусків арматур з'єднувальних балок, що підходять до спільної колони, Гподібними арматурними елементами та обв'язувальним дротом. Фіг. 5 - з'єднання випусків арматур з'єднувальних балок, що підходять до спільної колони, Пподібними арматурними елементами та обв'язувальним дротом. Фіг. 6 - мурування зовнішніх стін із штучних пустотілих керамічних блоків. Фіг. 7 - вигляд запроектованого об'ємно-просторового каркаса будинку/споруди. Фіг. 8 - монтаж устаткування автономного джерела теплопостачання для кожного блока. Позначення на кресленнях: 1 - основа; 2 - фундамент; 3 - шар гідроізоляції; 4 - залізобетонні колони; 5 - діафрагми жорсткості; 6 - з'єднувальні балки; 4 UA 109718 U 5 10 15 20 25 30 35 40 45 50 55 7 - тимчасові хомути; 8 - випуски арматур балок; 9 - плити перекриття; 10 - Г-подібні арматурні елементи; 11 - П-подібні арматурні елементи; 12 - в'язальний дріт; 13 - болтове з'єднання; 14 - закладні деталі зістикування; 15 - розподільча арматура; 16 - штучний пустотілий керамічний блок; 17 - об'ємно-просторовий каркас будинку; 18 - котел; 19 - мережі для теплопостачання; 20 - радіатор. Для розробки оптимальних технологічних рішень для зведення будинків проводять технологічне проектування. Оптимальне рішення може бути досягнуто на базі типізації проекту, закладеної в нього індустріалізації зведення каркаса і всього циклу робіт, застосування комплексної механізації, сучасних інструментів. Запроектований будинок розділяють по висоті на декілька частин, які повинні забезпечити можливість проведення технологічних дій для забезпечення в каркасі будинку оптимальних місць для вузлів зістикування колон і таким чином визначають проектну висоту колони. Запроектовані колони в місцях зістикування між собою оснащують з'єднаними з розподільчою арматурою закладними деталями зістикування, що оптимально розподіляють зусилля, які виникають при навантаженні під час експлуатації будинку. Достатньо функціональним рішенням є виконання закладних деталей у вигляді кутиків спеціальної форми. Такі колони повинні відповідати вимогам щодо можливості транспортування з врахуванням ваги та габаритів. Після технологічного проектування проводять заходи щодо замовлення та виготовлення виробів заводами будіндустрії. Спосіб реалізують наступним чином (фіг. 1-8). Після викопування котловану та підготовки основи 1 проводять зведення фундаменту. На етапі зведення фундаменту 2 наносять шар гідроізоляції 3 на залізобетонні колони 4 та основу 1 При встановленні на фундамент залізобетонних колон 4 одночасно встановлюють діафрагми жорсткості 5. Встановлення з'єднувальних балок 6 проводять з попереднім оснащенням залізобетонних колон 4 тимчасовими хомутами 7 на кожному поверсі. Після встановлення з'єднувальних балок 6 проведення з'єднання випусків арматур 8 з'єднувальних балок 6, що підходять до спільної колони 4, між собою та замонолічування їх стиків разом з плитами перекриття 9 і затвердіння стиків, тимчасові хомути 7 демонтують. Обв'язку виконують Г-подібними 10 та/або П-подібними арматурними елементами 11 та в'язальним дротом 12. Залізобетонні колони 4 зістиковують між собою болтовим з'єднанням 13 через закладні деталі 14, що попередньо приварені до розподільчої арматури 15, з послідуючим омонолічуванням стику. Облаштування зовнішніми стінами проводять за рахунок мурування стін із штучних пустотілих керамічних блоків 16 зі швами на цементно-піщаному розчині та фіксацією в розчині швів закладних деталей мурування, що є в колонах. Така фіксація стін також поліпшує структуру об'ємно-просторового каркаса будинку/споруди, бо забезпечує безпосередній зв'язок зовнішніх стін з каркасом. Облаштування зовнішніми стінами проводять на кожному поверсі поступово, без технологічних перерв, ще до завершення створення повного об'ємно-просторового каркаса 17 будинку/споруди у вигляді об'ємної просторової решітки, вертикальну частину якого утворюють з залізобетонних колон 4, з'єднаних між собою болтовим з'єднанням 13, а горизонтальну частину - з'єднувальними балками 6, з'єднаними між собою обв'язкою, що виконують Г-подібними 10 та/або П-подібними арматурними елементами 11 та в'язальним дротом 12. Встановлення дахового покриття проводять після завершення створення повного об'ємнопросторового каркаса 17 будинку/споруди. 5 UA 109718 U 5 10 15 20 25 30 35 40 45 50 Облаштовують внутрішні стіни за рахунок встановлення попередньо виготовлених панелей чи зведення їх із цегли або облаштування металевої решітки з подальшою її обшивкою гіпсокартонними листами. Проводять монтаж санітарно-технічного обладнання та інших інженерних систем. При монтажі устаткування автономного джерела теплопостачання для кожного блока встановлюють котел 18, монтують мережу для теплопостачання 19 і радіатори 20. На завершальному етапі зведення будинку/споруди проводять оздоблювальні роботи. Підприємство "УкрСіверБуд" ЗАТ "ДСК" зводить будинки за технологією, що заявляється, на основі серії УСБ-2015-3МК. Для підготовки основи використовують безударний метод занурення паль ґрунтоцементних елементів (ГЦЕ) на глибину до 6м. На етапі зведення фундаменту 2 та цокольного поверху наносять шар рулонної гідроізоляції 3 та утеплюють фундамент. Проводять подальшу засипку котловану. В залізобетонних колонах 4 поперечного перерізу 400×400 мм, висотою 7600 мм, передбачені закладні деталі зістикування 14, закладні деталі мурування та оголені частини колон без бетону для пропуску випусків армування 8 з'єднувальних балок 6. З'єднувальні балки 6 виконані з випусками армування 8 довжиною 190 мм в тіло колони 4. Разом з монтажем з'єднувальних балок 6 монтують балконні балки. Для тимчасового утримання з'єднувальних балок 6 використовують металеві тимчасові хомути 7, що попередньо прикріплюють до залізобетонних колон 4. Металеві тимчасові хомути виготовляють із рівнополицевого кутика L63 × 5. На з'єднувальні балки 6 установлюють пустотілі багатопорожнисті плити перекриття9, товщиною 220 мм. Під плити перекриття 9 на час замонолічування стиків та їх затвердіння, підставляють інвентарні стояки. Крайні балки 6 виконують з додатковим бортом для зменшення опалублення на висоті. Залізобетонні колони 4 зістиковують між собою болтовим з'єднанням 13 болтами М18, з послідуючим замонолічуванням стику. Усього для зведення 10-ти поверхового будинку по висоті зістиковують чотири залізобетонних колони 4. Вузли зістикування розміщені між перекриттями 2-го і 3-го поверхів, між перекриттями 5-го та 6-го та 8-го і 9-го поверхів. Вузли стикування колон 4 не співпадають з місцями з'єднання з'єднувальних балок 6, що утворюють перекриття. Облаштування зовнішніми стінами проводять за рахунок мурування стін із штучних пустотілих керамічних блоків 16 зі швами на цементно-піщаному розчині та фіксацією в розчині швів закладних деталей мурування, що є в колонах 4. Розміри пустотілих керамічних блоків 14-250×120×140. Одночасно зі встановленням плит перекриття 9, сходових площадок та маршів, влаштовують балкони, вентблоки, діафрагми жорсткості 5 та ліфтові блоки. Облаштовують внутрішні стіни за рахунок встановлення попередньо виготовлених панелей чи зведення їх із цегли або облаштування металевої решітки з подальшою її обшивкою гіпсокартонними листами. Проводять монтаж санітарно-технічного обладнання та інших інженерних систем. При монтажі устаткування автономного джерела теплопостачання для кожного блока встановлюють котел 18, що може бути газовим чи електричним, монтують мережу для теплопостачання 19 і радіатори 20. Встановлюють плоске дахове покриття. Виконують оздоблювальні роботи у будинку та на прилеглій території. Саме така послідовність виконання технологічних дій у корисній моделі забезпечує зведення будинку високоякісним швидким методом виконання робіт, який не потребує технологічних перерв, із суттєвим поліпшенням структури об'ємно-просторового каркаса будинку, що гарантує високу несучу здатність, вітростійкість, тріщиностійкість, стійкість до коливань ґрунту в умовах великого міста, стабільність теплопостачання. Це дозволило за рахунок нових технологій та сучасних матеріалів також значно здешевити вартість зведення будинку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб зведення будинку/споруди, при якому комплекс технологічних операцій, що стосується технологічного процесу зведення будинків/споруд, виконують послідовно в часі в декілька етапів, згідно з якими попередньо здійснюють викопування котлованів і/чи траншей та підготовку основи, після підготовки основи здійснюють зведення фундаменту; проводять заходи щодо гідроізоляції конструктивних елементів будинку споруди; встановлюють на зведений фундамент залізобетонні колони - вертикальний конструктивний елемент каркаса, і формують 6 UA 109718 U 5 10 15 20 25 30 35 40 ними вертикальну частину об'ємно-просторового каркаса будинку споруди; зістиковують зазначені конструктивні елементи об'ємно-просторового каркаса будинку/споруди; встановлюють плити перекриття із введенням їх у об'ємно-просторовий каркас будинку/споруди площиною перпендикулярно поздовжній осі колон; встановлюють залізобетонні об'ємні елементи або панелі для шахт ліфтів, залізобетонні вентиляційні блоки; встановлюють залізобетонні сходові майданчики та марші; облаштовують зовнішні стіни; облаштовують внутрішні стіни за рахунок встановлення попередньо виготовлених панелей чи зведення їх із цегли; проводять монтаж санітарно-технічного обладнання та інших інженерних систем; встановлюють дахове покриття, а на завершальному етапі зведення будинку/споруди проводять оздоблювальні роботи, який відрізняється тим, що під час зведення фундаменту одночасно проводять заходи щодо гідроізоляції конструктивних елементів будинку/споруди на етапі зведення цокольного або підвального поверху з подальшою засипкою котловану; при встановленні на зведений фундамент з поколонним кроком, що дорівнює довжині колон у два з половиною поверхи, залізобетонних колон, які виконані з квадратним поперечним перерізом та технологічними отворами на відстані висоти поверху і оснащені тимчасовими хомутами біля отворів, невідкладно на тимчасові хомути колон на кожному поверсі встановлюють з'єднувальні балки, причому з'єднують їх між собою винятково за допомогою обв'язки та діафрагми жорсткості, що завершує формування об'ємно-просторового каркаса будинку/споруди; після встановлення плит перекриття на з'єднувальні балки демонтують тимчасові хомути; облаштування зовнішніх стін проводять муруванням із штучного пустотілого керамічного блока на цементно-піщаному розчині та фіксацією в розчині закладних деталей колон для анкерування зовнішніх стін; після монтажу санітарно-технічного обладнання та інших інженерних систем проводять монтаж улаштування автономного джерела теплопостачання для кожного блока будинку/споруди, а зістикування колон проводять винятково шляхом з'єднання закладних деталей колон, які при виготовленні попередньо перед бетонуванням приварюють до несучої арматури колон, різьбовим з'єднанням з розташуванням виключно в місцях поза зоною розташування з'єднань плит перекриття. 2. Спосіб за п. 1, який відрізняється тим, що встановлюють плити перекриття товщиною 220 мм. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що встановлюють з поколонним кроком колони зі змінним армуванням для поверхів, посиленим для нижніх поверхів. 4. Спосіб за будь-яким із пп. 1-3, який відрізняється тим, що залізобетонні колони встановлюють зі змінним кроком від 1500 мм до 7400 мм в зазначених будинках/спорудах. 5. Спосіб за будь-яким із пп. 1-4, який відрізняється тим, що зведення фундаменту проводять безударним методом занурення паль із влаштуванням анкерів для юстирування вертикального положення колони та надійної фіксації з ростверком. 6. Спосіб за будь-яким із пп. 1-5, який відрізняється тим, що при встановленні на зведений фундамент залізобетонних колон зістикування між ними забезпечують болтовим з'єднанням. 7. Спосіб за будь-яким із пп. 1-6, який відрізняється тим, що з'єднувальні балки з'єднують за допомогою обв'язки у вигляді гнутих арматурних елементів та в'язального дроту. 7 UA 109718 U 8 UA 109718 U 9 UA 109718 U 10 UA 109718 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
