Спосіб зведення додаткових поверхів будинку

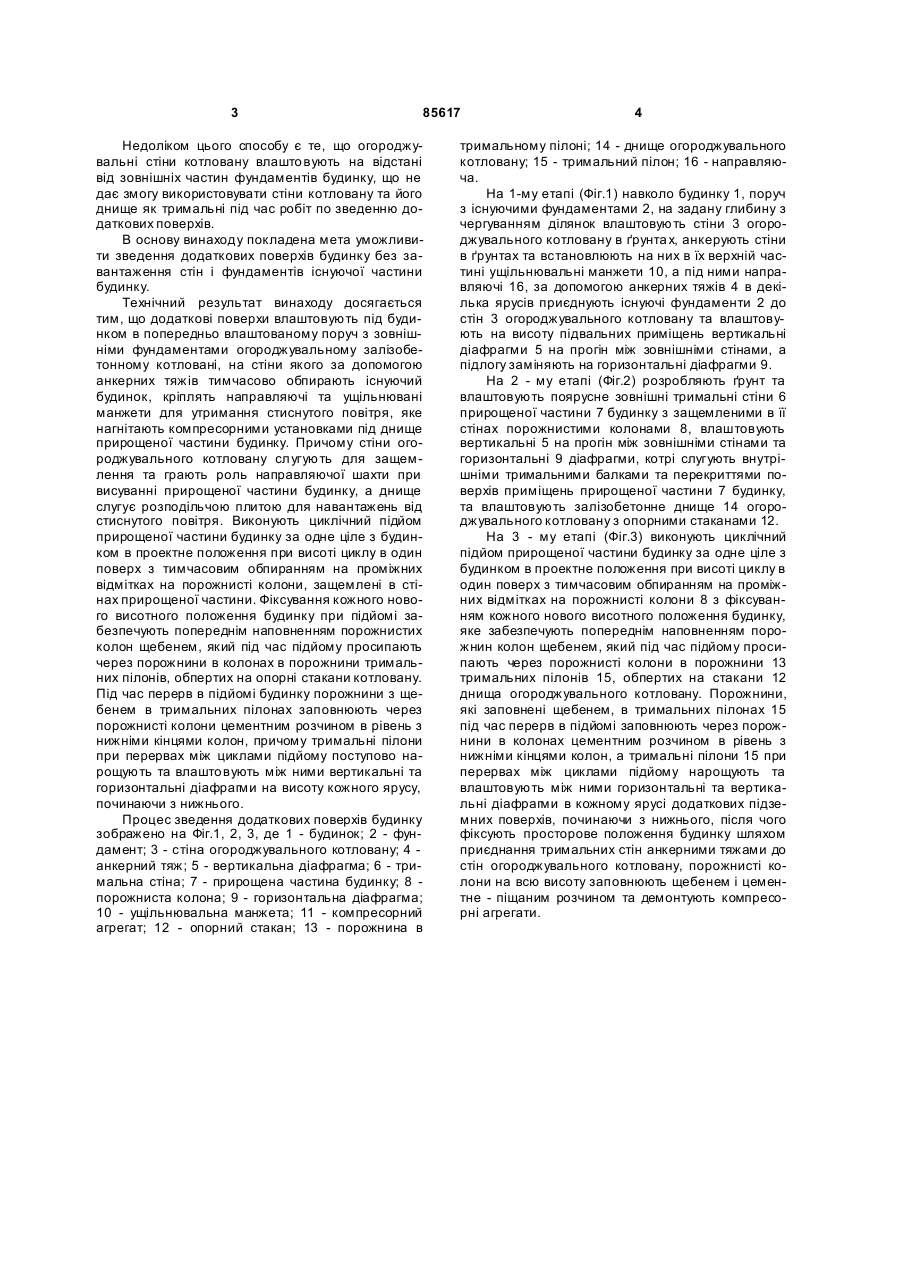

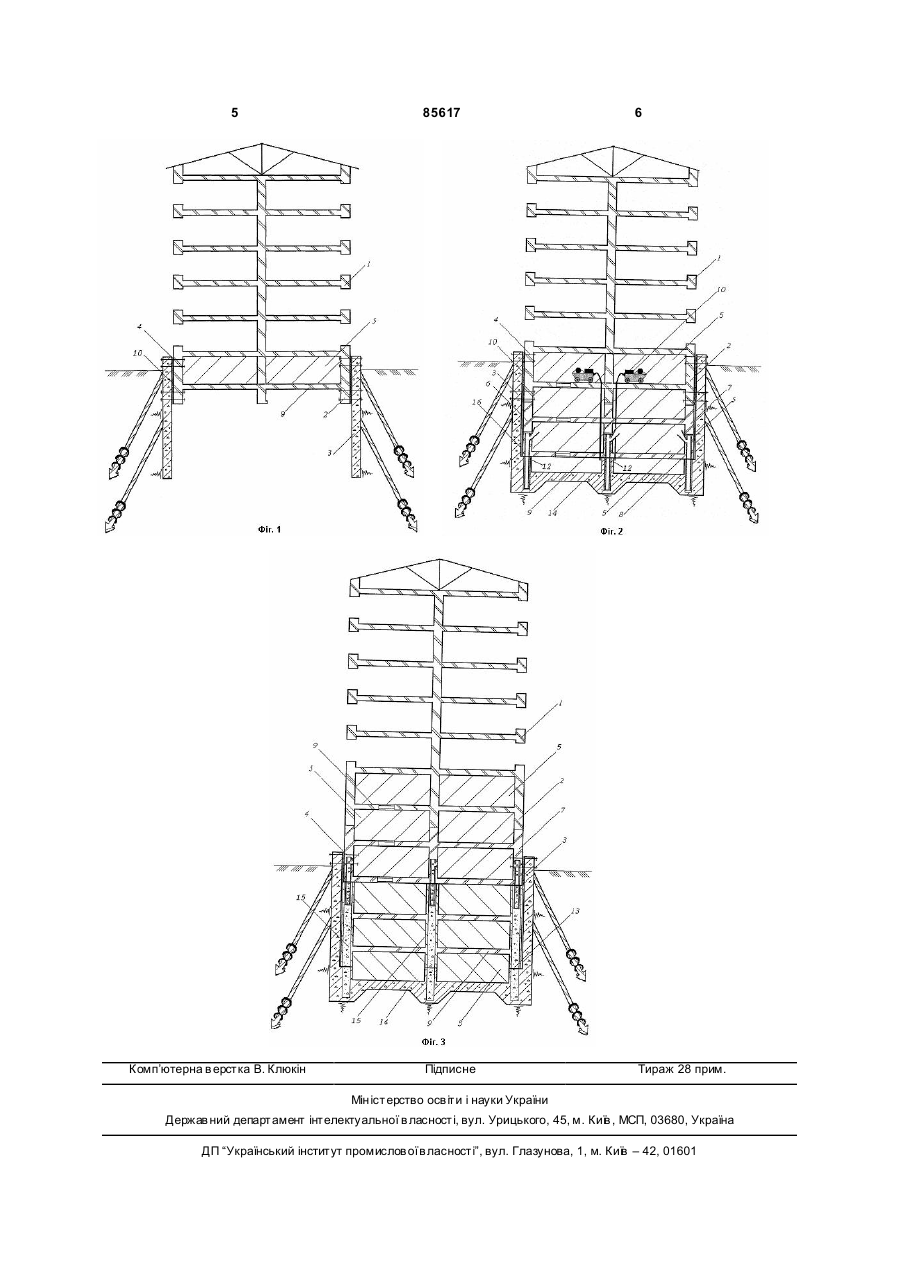

Спосіб зведення додаткових поверхів будинку, який включає влаштування навколо будинку огороджувальних стін і їх анкерування, послідовне влаштування під існуючими фундаментами тримальних зовнішніх і внутрішніх стін будинку, вертикальних та горизонтальних діафрагм, котрі слугують внутрішніми балками-стінками та перекриттями ярусів підземних приміщень, який відрізняє ться тим, що на стінах котловану попе C2 2 (19) 1 3 85617 Недоліком цього способу є те, що огороджувальні стіни котловану влашто вують на відстані від зовнішніх частин фундаментів будинку, що не дає змогу використовувати стіни котловану та його днище як тримальні під час робіт по зведенню додаткових поверхів. В основу винаходу покладена мета уможливити зведення додаткових поверхів будинку без завантаження стін і фундаментів існуючої частини будинку. Технічний результат винаходу досягається тим, що додаткові поверхи влаштовують під будинком в попередньо влаштованому поруч з зовнішніми фундаментами огороджувальному залізобетонному котловані, на стіни якого за допомогою анкерних тяжів тимчасово обпирають існуючий будинок, кріплять направляючі та ущільнювані манжети для утримання стиснутого повітря, яке нагнітають компресорними установками під днище прирощеної частини будинку. Причому стіни огороджувального котловану слугують для защемлення та грають роль направляючої шахти при висуванні прирощеної частини будинку, а днище слугує розподільчою плитою для навантажень від стиснутого повітря. Виконують циклічний підйом прирощеної частини будинку за одне ціле з будинком в проектне положення при висоті циклу в один поверх з тимчасовим обпиранням на проміжних відмітках на порожнисті колони, защемлені в стінах прирощеної частини. Фіксування кожного нового висотного положення будинку при підйомі забезпечують попереднім наповненням порожнистих колон щебенем, який під час підйому просипають через порожнини в колонах в порожнини тримальних пілонів, обпертих на опорні стакани котловану. Під час перерв в підйомі будинку порожнини з щебенем в тримальних пілонах заповнюють через порожнисті колони цементним розчином в рівень з нижніми кінцями колон, причому тримальні пілони при перервах між циклами підйому поступово нарощують та влаштовують між ними вертикальні та горизонтальні діафрагми на висоту кожного ярусу, починаючи з нижнього. Процес зведення додаткових поверхів будинку зображено на Фіг.1, 2, 3, де 1 - будинок; 2 - фундамент; 3 - стіна огороджувального котловану; 4 анкерний тяж; 5 - вертикальна діафрагма; 6 - тримальна стіна; 7 - прирощена частина будинку; 8 порожниста колона; 9 - горизонтальна діафрагма; 10 - ущільнювальна манжета; 11 - компресорний агрегат; 12 - опорний стакан; 13 - порожнина в 4 тримальному пілоні; 14 - днище огороджувального котловану; 15 - тримальний пілон; 16 - направляюча. На 1-му етапі (Фіг.1) навколо будинку 1, поруч з існуючими фундаментами 2, на задану глибину з чергуванням ділянок влаштовують стіни 3 огороджувального котловану в ґрунта х, анкерують стіни в ґрунтах та встановлюють на них в їх верхній частині ущільнювальні манжети 10, а під ними направляючі 16, за допомогою анкерних тяжів 4 в декілька ярусів приєднують існуючі фундаменти 2 до стін 3 огороджувального котловану та влаштовують на висоту підвальних приміщень вертикальні діафрагми 5 на прогін між зовнішніми стінами, а підлогу заміняють на горизонтальні діафрагми 9. На 2 - му етапі (Фіг.2) розробляють ґрунт та влаштовують поярусне зовнішні тримальні стіни 6 прирощеної частини 7 будинку з защемленими в її стінах порожнистими колонами 8, влаштовують вертикальні 5 на прогін між зовнішніми стінами та горизонтальні 9 діафрагми, котрі слугують внутрішніми тримальними балками та перекриттями поверхів приміщень прирощеної частини 7 будинку, та влаштовують залізобетонне днище 14 огороджувального котловану з опорними стаканами 12. На 3 - му етапі (Фіг.3) виконують циклічний підйом прирощеної частини будинку за одне ціле з будинком в проектне положення при висоті циклу в один поверх з тимчасовим обпиранням на проміжних відмітках на порожнисті колони 8 з фіксуванням кожного нового висотного положення будинку, яке забезпечують попереднім наповненням порожнин колон щебенем, який під час підйому просипають через порожнисті колони в порожнини 13 тримальних пілонів 15, обпертих на стакани 12 днища огороджувального котловану. Порожнини, які заповнені щебенем, в тримальних пілонах 15 під час перерв в підйомі заповнюють через порожнини в колонах цементним розчином в рівень з нижніми кінцями колон, а тримальні пілони 15 при перервах між циклами підйому нарощують та влаштовують між ними горизонтальні та вертикальні діафрагми в кожному ярусі додаткових підземних поверхів, починаючи з нижнього, після чого фіксують просторове положення будинку шляхом приєднання тримальних стін анкерними тяжами до стін огороджувального котловану, порожнисті колони на всю висоту заповнюють щебенем і цементне - піщаним розчином та демонтують компресорні агрегати. 5 Комп’ютерна в ерстка В. Клюкін 85617 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
