Фільтр типу “штранг-проміжок-штранг” з ароматизувальною кулькою

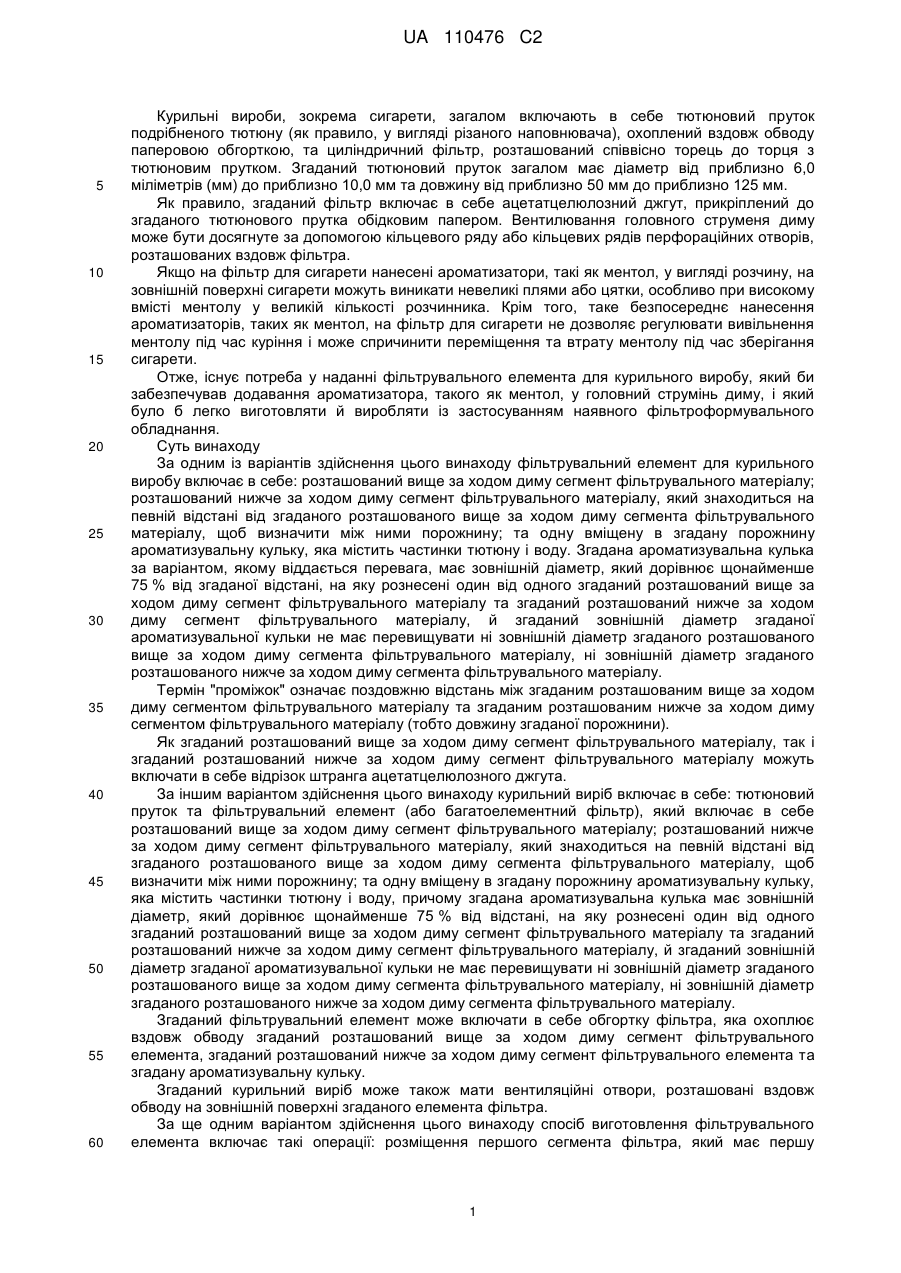

Реферат: Фільтрувальний елемент (220) для курильного виробу (200) включає в себе розташований вище за ходом диму сегмент (230) фільтрувального матеріалу, розташований нижче за ходом сегмент (240) фільтрувального матеріалу, який знаходиться на певній відстані від згаданого розташованого вище за ходом диму сегмента (230) фільтрувального матеріалу, щоб визначити між ними порожнину (250), та одну ароматизувальну кульку (260), вміщену в згадану порожнину (250). Згадана ароматизувальна кулька, яка містить тютюнові частинки та воду, має зовнішній діаметр, який дорівнює щонайменше 75 % від згаданої відстані, на яку рознесені один від одного згаданий розташований вище за ходом диму сегмент (230) фільтрувального матеріалу та згаданий розташований нижче за ходом диму сегмент (240) фільтрувального матеріалу. Згаданий зовнішній діаметр ароматизувальної кульки (260) не перевищує ні зовнішній діаметр згаданого розташованого вище за ходом диму сегмента (230) фільтрувального матеріалу, ні зовнішній діаметр згаданого розташованого нижче за ходом диму сегмента (240) фільтрувального матеріалу. UA 110476 C2 (12) UA 110476 C2 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 Курильні вироби, зокрема сигарети, загалом включають в себе тютюновий пруток подрібненого тютюну (як правило, у вигляді різаного наповнювача), охоплений вздовж обводу паперовою обгорткою, та циліндричний фільтр, розташований співвісно торець до торця з тютюновим прутком. Згаданий тютюновий пруток загалом має діаметр від приблизно 6,0 міліметрів (мм) до приблизно 10,0 мм та довжину від приблизно 50 мм до приблизно 125 мм. Як правило, згаданий фільтр включає в себе ацетатцелюлозний джгут, прикріплений до згаданого тютюнового прутка обідковим папером. Вентилювання головного струменя диму може бути досягнуте за допомогою кільцевого ряду або кільцевих рядів перфораційних отворів, розташованих вздовж фільтра. Якщо на фільтр для сигарети нанесені ароматизатори, такі як ментол, у вигляді розчину, на зовнішній поверхні сигарети можуть виникати невеликі плями або цятки, особливо при високому вмісті ментолу у великій кількості розчинника. Крім того, таке безпосереднє нанесення ароматизаторів, таких як ментол, на фільтр для сигарети не дозволяє регулювати вивільнення ментолу під час куріння і може спричинити переміщення та втрату ментолу під час зберігання сигарети. Отже, існує потреба у наданні фільтрувального елемента для курильного виробу, який би забезпечував додавання ароматизатора, такого як ментол, у головний струмінь диму, і який було б легко виготовляти й виробляти із застосуванням наявного фільтроформувального обладнання. Суть винаходу За одним із варіантів здійснення цього винаходу фільтрувальний елемент для курильного виробу включає в себе: розташований вище за ходом диму сегмент фільтрувального матеріалу; розташований нижче за ходом диму сегмент фільтрувального матеріалу, який знаходиться на певній відстані від згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу, щоб визначити між ними порожнину; та одну вміщену в згадану порожнину ароматизувальну кульку, яка містить частинки тютюну і воду. Згадана ароматизувальна кулька за варіантом, якому віддається перевага, має зовнішній діаметр, який дорівнює щонайменше 75 % від згаданої відстані, на яку рознесені один від одного згаданий розташований вище за ходом диму сегмент фільтрувального матеріалу та згаданий розташований нижче за ходом диму сегмент фільтрувального матеріалу, й згаданий зовнішній діаметр згаданої ароматизувальної кульки не має перевищувати ні зовнішній діаметр згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу, ні зовнішній діаметр згаданого розташованого нижче за ходом диму сегмента фільтрувального матеріалу. Термін "проміжок" означає поздовжню відстань між згаданим розташованим вище за ходом диму сегментом фільтрувального матеріалу та згаданим розташованим нижче за ходом диму сегментом фільтрувального матеріалу (тобто довжину згаданої порожнини). Як згаданий розташований вище за ходом диму сегмент фільтрувального матеріалу, так і згаданий розташований нижче за ходом диму сегмент фільтрувального матеріалу можуть включати в себе відрізок штранга ацетатцелюлозного джгута. За іншим варіантом здійснення цього винаходу курильний виріб включає в себе: тютюновий пруток та фільтрувальний елемент (або багатоелементний фільтр), який включає в себе розташований вище за ходом диму сегмент фільтрувального матеріалу; розташований нижче за ходом диму сегмент фільтрувального матеріалу, який знаходиться на певній відстані від згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу, щоб визначити між ними порожнину; та одну вміщену в згадану порожнину ароматизувальну кульку, яка містить частинки тютюну і воду, причому згадана ароматизувальна кулька має зовнішній діаметр, який дорівнює щонайменше 75 % від відстані, на яку рознесені один від одного згаданий розташований вище за ходом диму сегмент фільтрувального матеріалу та згаданий розташований нижче за ходом диму сегмент фільтрувального матеріалу, й згаданий зовнішній діаметр згаданої ароматизувальної кульки не має перевищувати ні зовнішній діаметр згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу, ні зовнішній діаметр згаданого розташованого нижче за ходом диму сегмента фільтрувального матеріалу. Згаданий фільтрувальний елемент може включати в себе обгортку фільтра, яка охоплює вздовж обводу згаданий розташований вище за ходом диму сегмент фільтрувального елемента, згаданий розташований нижче за ходом диму сегмент фільтрувального елемента та згадану ароматизувальну кульку. Згаданий курильний виріб може також мати вентиляційні отвори, розташовані вздовж обводу на зовнішній поверхні згаданого елемента фільтра. За ще одним варіантом здійснення цього винаходу спосіб виготовлення фільтрувального елемента включає такі операції: розміщення першого сегмента фільтра, який має першу 1 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 довжину, на вузлі для формування прутка фільтра фільтроформульної машини; розміщення другого сегмента фільтра, який має другу довжину, на певній відстані від згаданого першого сегмента фільтра, щоб визначити між ними порожнину, на згаданому вузлі для формування прутка фільтра; вміщення в згадану порожнину однієї ароматизувальної кульки, яка містить частинки тютюну і воду; та охоплення вздовж обводу згаданого першого сегмента фільтра, згаданого другого сегмента фільтра та згаданої ароматизувальної кульки обгорткою фільтра. Згаданий спосіб може включати формування прутка фільтра, який включає в себе щонайменше два сегменти згаданого першого сегмента фільтра, щонайменше два сегменти згаданого другого сегмента фільтра та щонайменше дві ароматизувальні кульки в згаданих порожнинах, сформованих між згаданими першими сегментами фільтра і згаданими другими сегментами фільтра. За варіантом, якому віддається перевага, згаданий спосіб також включає охоплювання вздовж обводу прутка фільтра обгорткою фільтра. За варіантом, якому віддається перевага, згаданий спосіб також включає розрізання згаданого прутка фільтра на множину окремих фільтрувальних елементів, які включають в себе щонайменше одну ароматизувальну кульку. За варіантом, якому віддається перевага, згаданий спосіб також включає розміщення тютюнового прутка впритул до суміжного із тютюном кінця окремого фільтрувального елемента, так щоб згаданий фільтрувальний елемент і згаданий тютюновий пруток були розташовані співвісно торець до торця і утворювали курильний виріб. Короткий опис фігур Фіг. 1 – вид у перспективі курильного виробу за одним із варіантів здійснення цього винаходу; Фіг. 2 – розріз курильного виробу за одним із варіантів здійснення цього винаходу; Фіг. 3 – розріз прутка фільтра за одним із варіантів здійснення цього винаходу; Фіг. 4 – розріз курильного виробу за ще одним із варіантів здійснення цього винаходу; Фіг. 5 – розріз прутка фільтра за іншим варіантом здійснення цього винаходу; Фіг. 6 –схема способу формування фільтрувальних елементів за одним зі способів здійснення цього винаходу. Згадані фігури наведені лише для прикладу і не мають розглядатися як такі, що обмежують варіанти здійснення цього винаходу, розкриті в цьому описі. Детальний опис винаходу За одним із варіантів здійснення цього винаходу, зображеним на Фіг. 1, курильний виріб 100 включає в себе загалом циліндричний пруток 110 курильного матеріалу 120 (зображений на Фіг. 2), вміщений у зовнішню обгортку 130, яка охоплює цей пруток вздовж обводу. Згадана зовнішня обгортка 130, як правило, являє собою пористий обгортковий матеріал або паперову обгортку. Пруток 110, як правило, означає "тютюновий пруток" та має жевріючий кінець 112 та кінець 114, який вставляється в рот. Під час куріння тютюновий пруток 110 згоряє від його жевріючого кінця 112 у напрямку його протилежного кінця (тобто кінця 114, який вставляється в рот), причому в результаті згоряння курильний матеріал 120 тютюнового прутка 110 витрачається. Курильний матеріал 120 за варіантом, якому віддається перевага, являє собою подрібнений тютюн або різаний тютюновий наповнювач. Однак може бути використаний будьякий прийнятний курильний матеріал 120. Курильний виріб 100 також включає в себе фільтрувальну систему 140, суміжну з кінцем 114, який вставляється в рот, тютюнового прутка 110, так що фільтрувальна система 140 і тютюновий пруток 110 розташовані співвісно торець до торця, й за варіантом, якому віддається перевага, стикаються одна з одною. Фільтрувальна система 140 має загалом циліндричну форму, а її діаметр по суті дорівнює діаметру тютюнового прутка 110. Кінці (а саме розташований вище за ходом диму кінець 146 (зображений на Фіг. 2) та розташований нижче за ходом диму кінець 148) фільтрувальної системи 140 є відкритими, щоб уможливити проходження повітря і диму через них. Слід мати на увазі, що курильний виріб 100, який включає в себе тютюновий пруток 110 та фільтрувальну систему 140, загалом має діаметр від приблизно 6,0 мм до приблизно 10,0 мм та довжину від приблизно 75 мм до приблизно 150 мм. В цьому описі відносні положення "вище за ходом диму" та "нижче за ходом диму" між сегментами фільтра та інші особливості описані відносно напрямку головного струменя диму, який всмоктується з тютюнового прутка 110 через фільтрувальну систему 140. За одним із варіантів здійснення цього винаходу фільтрувальна система 140 включає в себе множину сегментів 230, 240 фільтра (Фіг. 2), охоплених вздовж обводу обгорткою 144 фільтра (або штранга). Обгортка 144 фільтра (або штранга) за варіантом, якому віддається перевага, являє собою папір, який факультативно містить вуглецеву речовину. За варіантом, якому 2 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 віддається перевага, обгортка 144 фільтра (або штранга) охоплює вздовж обводу фільтрувальну систему 140 по всій довжині. Фільтрувальна система 140 прикріплена до тютюнового прутка 110 обідковим матеріалом 150, який охоплює вздовж обводу як фільтрувальну систему 140 по всій довжині, так і суміжну ділянку тютюнового прутка 110. Обідковий матеріал 150, як правило, є папероподібним виробом, однак може бути використаний будь-який прийнятний матеріал. Внутрішня поверхня обідкового матеріалу 150 міцно прикріплена до зовнішньої поверхні обгортки 144 фільтра (або штранга) та зовнішньої поверхні обгорткового матеріалу 130 тютюнового прутка 120 із застосуванням прийнятної клейкої речовини. Курильний виріб із вентилюванням або розрідженням повітрям може бути споряджений засобами розрідження повітрям, такими як ряд вентиляційних, або перфораційних, отворів 101, кожний з яких простягається через обідковий матеріал 150 та факультативно через обгортку 144 фільтра (або штранга). За одним із варіантів винаходу, як зображено на Фіг. 2, курильний виріб 200 включає в себе тютюновий пруток 210 та фільтрувальну систему (або багатоелементний фільтр) 220, яка включає в себе складений фільтр типу "штранг-проміжок-штранг", який включає в себе розташований вище за ходом диму фільтрувальний елемент 230, розташований нижче за ходом диму фільтрувальний елемент 240, який знаходиться на певній відстані від згаданого розташованого вище за ходом диму фільтрувального елемента 230, щоб визначити між ними порожнину 250, та ароматизувальну кульку 260 вміщену у згадану порожнину 250. Розташований вище за ходом диму фільтрувальний елемент 230 є суміжним із тютюновим прутком 210 та за варіантом, якому віддається перевага, включає в себе відрізок штранга ацетатцелюлозного джгута 232 з низьким опором просмоктуванню (RTD) або відрізок штранга іншого прийнятного волокнистого або структурованого матеріалу із середньою або низькою ефективністю щодо твердо-рідкої фази диму. За одним із варіантів здійснення цього винаходу розташований вище за ходом диму фільтрувальний елемент 230 виготовлений таким коротким, наскільки це можливо при виробництві із застосуванням високошвидкісного обладнання, та за варіантом, якому віддається перевага, має опір просмоктуванню щодо твердо-рідкої фази диму, що є найнижчим серед фільтрувальних елементів, які включає в себе багатоелементний фільтр. Розташований нижче за ходом диму фільтрувальний елемент 240 (або кінцевий елемент, який вставляють в рот) за варіантом, якому віддається перевага, виконаний у вигляді відрізка ацетатцелюлозного штранга 242 або відрізка штранга іншого прийнятного волокнистого або структурованого матеріалу середньої або низької ефективності щодо твердо-рідкої фази диму. За варіантом, якому віддається перевага, ефективність щодо твердо-рідкої фази диму є низькою, при цьому показник деньє та загальний показник деньє обрані так, щоб був досягнутий бажаний загальний опір просмоктуванню згаданого фільтра. За варіантом, якому віддається перевага, в обгортці 280 фільтра та обідковому папері 290 вздовж фільтра 220, а за варіантом, якому віддається перевага, – на розташованій вище за ходом диму кінцевій частині фільтра 220, виконані один або декілька кільцевих рядів наскрізних перфораційних отворів (не зображені). За ще одним із варіантів здійснення цього винаходу один або декілька кільцевих рядів перфораційних отворів розміщені на максимальній відстані між кінцем 214, який вставляють в рот, курильного виробу 200 та перфораційними отворами, яка за варіантом, якому віддається перевага, дорівнює щонайменше 12 мм (міліметрів) або більше, так щоб губи курця не закривали згадані перфораційні отвори. Крім того, оскільки введення потоків розріджувального повітря у розташовану вище за ходом диму кінцеву частину фільтра 220 саме по собі знижує ефективність щодо твердо-рідкої фази диму розташованих нижче за ходом диму частин згаданого сегмента, розташування вентиляції вздовж фільтрувального елемента вище за ходом диму покращує конструкцію згаданого елемента, так що це забезпечує більш високий (але все ж помірний) опір просмоктуванню без значного підвищення ефективності щодо твердо-рідкої фази диму, щоб підтримати бажану низьку ефективність щодо твердо-рідкої фази диму в центральному елементі та у всьому фільтрі. За одним із варіантів здійснення цього винаходу, зображеним на Фіг. 2, довжина тютюнового прутка 210 становить від приблизно 50 мм до приблизно 80 мм, за варіантом, якому віддається більша перевага, – від приблизно 55 мм до приблизно 65 мм й за варіантом, якому віддається найбільша перевага, – приблизно 56 мм. Довжина фільтра 220 за варіантом, якому віддається перевага, становить від приблизно 20 мм до приблизно 35 мм і за варіантом, якому віддається більша перевага, – приблизно 27 мм. Довжина фільтрувальних елементів курильного виробу за одним із варіантів здійснення цього винаходу має такі значення: довжина розташованого вище за ходом диму фільтрувального елемента 230 переважно дорівнює приблизно 7 мм; довжина проміжку або порожнини 250, в яку вміщена ароматизувальна кулька 260, переважно дорівнює 3 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 приблизно 6 мм; й довжина розташованого нижче за ходом диму фільтрувального елемента (тобто кінцевого елемента, який вставляється в рот) 240 переважно дорівнює приблизно 14 мм. За ще одним варіантом, якому віддається перевага, розташований вище за ходом диму фільтрувальний елемент 230, ароматизувальна кулька 240 та розташований нижче за ходом диму фільтрувальний елемент 240 оточені або охоплені вздовж обводу обгорткою 280 фільтра. Слід мати на увазі, що розташований вище за ходом диму фільтрувальний елемент 230 та розташований нижче за ходом диму фільтрувальний елемент 240 за варіантом, якому віддається перевага, мають низьку ефективність щодо твердо-рідкої фази диму. За ще одним варіантом, якому віддається перевага, з-посеред усіх волокнистих або структурованих сегментів згаданий розташований вище за ходом диму кінцевий елемент має найнижчі опір просмоктуванню та ефективність щодо твердо-рідкої фази диму, оскільки він знаходиться вище за ходом диму від вентиляції і тому має більший вплив на головний струмінь диму. На відміну від інших волокнистих або структурованих елементів, у згаданий розташований вище за ходом диму кінцевий елемент потрапляє головний струмінь диму за відсутності струменя розріджувального повітря. Хоча певні розміри зазначені з посиланням на зображені варіанти здійснення цього винаходу, такі розміри можна варіювати для забезпечення різних конструкцій, які мають відношення до згаданого розташованого вище за ходом диму фільтрувального елемента 230, згаданого розташованого нижче за ходом диму фільтрувального елемента 240 та згаданої ароматизувальної кульки 260 у фільтрі 220. Тютюновий пруток 210 може бути обгорнутий традиційною обгорткою сигарети або для цього може бути застосований смужкуватий папір. Смужкуватий сигаретний папір містить рознесені одне від одного на певну відстань целюлозні пасма, що входять до його складу, які огортають готовий тютюновий пруток сигарети для модифікування масової швидкості горіння сигарети, так щоб знизити ризик загоряння субстрату, якщо залишити згаданий курильний виріб жевріти на цьому субстраті. Смужкуватий сигаретний папір описаний у патентах США №5,263,999 та №5,997,691, зміст яких включений у цей опис у всій їх повноті для будь-яких цілей. За одним із варіантів здійснення цього винаходу ароматизувальна кулька 260 являє собою тютюнову кульку. За іншим варіантом здійснення цього винаходу ароматизувальна кулька 260 складається по суті із частинок тютюну, води та факультативних ароматизаторів, але без доданих зв'язувальних інгредієнтів. Згадана ароматизувальна кулька може бути екструдована та/або сферонізована. За альтернативним варіантом ароматизувальна кулька 260 може також містити доданий зв'язувальний інгредієнт, причому згаданим зв'язувальним інгредієнтом за варіантом, якому віддається перевага, є целюлозний матеріал. Целюлозним матеріалом, якому віддається перевага, є мікрокристалічна целюлоза. В кульках можуть бути присутні як додаткові сухі та рідкі зв'язувальні речовини, так і додаткові ароматизатори та наповнювачі. За бажанням, ароматизувальна кулька 260 може включати в себе одне або кілька покриттів 262. Для утворення ментолвмісної ароматизувальної кульки можуть бути застосовані ароматизатори, такі як кристали ментолу, та/або у ароматизувальну кульку 260 та/або у покриття 262 кульки 260 також можуть бути додані інші ароматизатори. Однак, як зазначено вище, ароматизувальною кулькою 260 за варіантом, якому віддається перевага, є кулька, яка містить частинки тютюну та воду, які утримуються разом без додавання зв'язувальної речовини, відмінної від води. Як вважають без обмеження будь-якою теорією, при розміщенні ароматизувальної кульки 260 нижче за ходом диму, тютюновий дим, який проходить через фільтр, перебуває в охолодженому стані, по суті при температурі, яка дорівнює або приблизно дорівнює кімнатній. Незважаючи на відсутність тепла від сигаретної жарини (або будь-якого додавання вологи), було виявлено, що ароматизувальна кулька 260 є ефективною щодо вивільнення аромату в головний струмінь диму, так щоб утворити ароматизований дим. Аромати, які вивільняються з ароматизувальної кульки 260, є ароматами, специфічними для джерела тютюну та/або ароматизаторів, доданих у кульку 260 під час її виготовлення. Органолептичні оцінки при застосуванні ароматизувальної кульки 260 пов'язані з поліпшеною якістю тютюну. За варіантом, якому віддається перевага, аромати від частинок тютюну та/або ароматизувальних складників вивільняються в головний струмінь диму при по суті умовах зовнішнього середовища. За одним із варіантів здійснення цього винаходу ароматизувальна кулька 260 може бути подрібнюваною капсулою або кулькою, причому ароматизувальна кулька вивільняє принаймні частину ароматизатора або додаткової речовини, такої як ментол, коли фільтр 220 піддають дії зовнішньої сили. За одним із варіантів здійснення цього винаходу ароматизувальні кульки 260 є заздалегідь сформованими. Ароматизатори можуть бути введені під час згаданого процесу виготовлення 4 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 згаданих ароматизувальних кульок або можуть бути додані у ці кульки пізніше. Факультативно або на додаток, ароматизатори можуть бути додані у покриття кульки 260, при цьому згадане покриття може також забезпечувати контрольоване вивільнення згаданих ароматизувальних складників у кульках 260. Леткі ароматизатори можуть бути додані під час згаданого процесу приготування кульок або у згадані заздалегідь сформовані кульки, в залежності від процесу, застосованого для приготування цих кульок. В залежності від способу приготування кульок 260 за варіантом, якому віддається більша перевага, леткі ароматизатори можуть бути додані у згадані заздалегідь сформовані кульки, а не під час процесу приготування цих кульок. Рідкі сполуки можуть бути додані у кульки 260, наприклад, шляхом просочення цих кульок рідкими композиціями, які містять, наприклад, леткі ароматизатори, розріджувачі тощо. Альтернативно сполуки та композиції можуть бути додані у згадані кульки шляхом перемішування кульок або шляхом оббризкування кульок у псевдозрідженому шарі, або іншими прийнятними способами. Також слід мати на увазі, що властивості ароматизувальної кульки 260 можуть бути модифіковані так, щоб вона мала більш контрольоване вивільнення активних речовин. Наприклад, дифузія ароматів з кульки 260 може бути відрегульована шляхом змінення пористості та густини, а також шляхом нанесення на кульки будь-якого покриття з контрольованим вивільненням. Наприклад, кульки 260 можуть бути вкриті полімерними оболонками, які мають різні властивості та/або композиції (наприклад, одну або декілька оболонок в залежності від варіанта застосування) для контролювання подавання та вивільнення активних сполук. За іншим аспектом цього винаходу ароматизувальна кулька 260 може діяти як подавальна система для подавання природних ароматів складників композиції кульки. Альтернативно ароматизувальні кульки можуть діяти як середовище для створення та/або посилення природних ароматів із застосуванням реакції Мейларда, ферментативної реакції або інших типів реакцій. Нижче більш детально розглянутий варіант, за яким кульки 260 можуть бути змінені або збільшені шляхом термообробки кульок 260 після формування. Термообробка може також посилювати реакції, такі як реакції Мейларда та ферментативні реакції, тим самим посилюючи аромат курильного виробу, який включає в себе згадані кульки. За ще одним детально описаним варіантом здійснення цього винаходу ароматизувальна кулька 260 також може бути збільшена шляхом додавання домішок під час процесу виготовлення кульки. Це можуть бути домішки, такі як ароматизатори, а також компоненти, які б підсилювали утворення аромату із застосуванням реакцій, таких як реакції Мейларда, між компонентами для природного збільшення кількості диму. Факультативний ароматизатор містить ароматизувальні речовини, які є практично необмеженими, хоча перевага віддається розчинним у воді, спирті та маслі ароматизаторам. До типових ароматизаторів належать лаванда, кориця, кардамон, селера, гуньба, каскарила, сандалове дерево, бергамот, герань, екстракт меду, трояндова олія, ваніль, лимонна олія, апельсинова олія, м'ятні олії, касія, кмин, коньяк, жасмин, ромашка, ментол, касія, іланг-іланг, шавлія, кучерява м'ята, імбир, коріандр та кава. Кожен з ароматизаторів може бути застосований окремо або разом з іншими. За бажанням у тютюнові кульки можуть бути додані розріджувальні засоби. До розріджувальних засобів, які можуть бути застосовані з цією метою, належать порошкоподібні крохмалі, такі як (але без обмеження ними) кукурудзяний крохмаль та картопляний крохмаль, рисова мука, карбонат кальцію, діатомова земля, тальк, порошок з ацетатного волокна та короткі волокна целюлози. Факультативний ароматизатор може також бути у вигляді твердої матриці (рідкі ароматизатори висушені розпиленням з крохмалем). Факультативний ароматизатор також може бути у вигляді твердих речовин, рідин та гелів. Масова частка факультативних ароматизаторів в тютюнових кульках може становити до приблизно 50 % (наприклад, від 0,1 % до 5 %, від 5 % до 10 %, від 10 % до 15 %, від 15 % до 20 %, від 20 % до 25 %, від 25 % до 30 %, від 30 % до 35 %, від 35 % до 40 %, від 40 % до 45 %, від 45 % до 50 %). Для частинок тютюну, які містять додаткову зв'язувальну речовину, таку як нетютюнова целюлозна речовина, целюлозним матеріалом, якому віддається перевага при застосуванні у комбінації із частинками тютюну, є мікрокристалічна целюлоза (МСС). В той час як різні носії аромату для вивільнення летких ароматичних сполук у головний струмінь диму можуть потребувати тепла або води, целюлозна зв'язувальна речовина, яка містить ароматизувальні кульки та/або тютюнові кульки 260, може вивільнити такі ароматизувальні складники за умов навколишнього середовища. Ароматизувальні кульки 260 за варіантом, якому віддається перевага, мають форму "сфероїдів", діаметр яких становить від приблизно 3,5 мм до приблизно 10,0 мм, за варіантом, якому віддається більша перевага, – від приблизно 4,0 мм до приблизно 7,0 мм та за варіантом, якому віддається найбільша перевага, – від приблизно 4,5 мм до приблизно 5,0 мм (та будь-яке 5 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 значення кратне 0,1 мм між цими діапазонами). Ароматизувальна кулька 260 (або сфероїд) за будовою може бути круглою або овальною. За одним із варіантів здійснення цього винаходу ароматизувальна кулька 260 переважно має зовнішній діаметр, який дорівнює щонайменше 75 % відстані, на яку рознесені один від одного згаданий розташований вище за ходом диму сегмент 230 фільтрувального матеріалу (або розташований вище за ходом диму фільтрувальний елемент) та згаданий розташований нижче за ходом диму сегмент 240 фільтрувального матеріалу (або розташований нижче за ходом диму фільтрувальний елемент), причому зовнішній діаметр ароматизувальної кульки 260 не перевищує ні зовнішній діаметр згаданого розташованого вище за ходом диму сегмента 230 фільтрувального матеріалу, ні зовнішній діаметр згаданого розташованого нижче за ходом диму сегмента 240 фільтрувального матеріалу. Слід мати на увазі, що ароматизувальна кулька 260 у вигляді тютюнової кульки може бути застосована для ароматизації головного струменя диму в сигаретах, що дозволяє застосовувати традиційну тютюнову суміш в тютюновому прутку стандартної сигарети із жевріючим кінцем, а також забезпечувати бажані смакові властивості різних тютюнових виробів (наприклад, нормальний, м'який, багатий аромат тощо) за допомогою тютюнової кульки 260, вміст ароматизатора в якій є ефективним для досягнення бажаного аромату головного струменя диму. Варіанти здійснення цього винаходу, яким віддається перевага, наведені лише для прикладу, і ні в якому разі не повинні вважатися обмежувальними. Обсяг цього винаходу визначений прикладеною формулою винаходу, а не наведеним вище описом, та всі варіанти та еквіваленти, які охоплюються формулою винаходу, охоплені згаданим обсягом цього винаходу. Крім того, цей винахід може бути застосований на практиці у сигаретах з різною довжиною обводу, як з малою, так і з великою. До того ж, хоча цей винахід за варіантом, якому віддається перевага, на практиці може бути виконаний з неароматизованими тютюновими прутками, також може бути передбачений ароматизований тютюновий наповнювач. Термін "приблизно" та/або "близько", вживаний в цьому описі разом з певним числовим значенням або діапазоном, означає дещо більше або дещо менше значення, ніж згадане певне значення або згаданий певний діапазон, в межах 10 % від згаданого певного числового значення або діапазону. Слід мати на увазі, що процес виготовлення фільтра 220 може передбачати послідовне або одночасне виготовлення та наповнення розташованого вище за ходом диму та розташованого нижче за ходом диму сегментів "штранг-проміжок-штранг". Наприклад, як зображено на Фіг. 3, нескінченний пруток 300 фільтра може бути виготовлений з повторюваних сегментів, які відповідають розташованому вище за ходом диму сегменту 230 фільтра, порожнині 250, в яку вміщена ароматизувальна кулька 260, та розташованому нижче за ходом диму сегменту 240 фільтра, який має довжину вдвічі більшу за бажану довжину розташованого нижче за ходом диму сегмента 240, які розташовують на вузлі для формування прутка фільтра фільтроформувальної машини (або пристрою для складання фільтрів). Другу порожнину 250, в яку вміщена ароматизувальна кулька 260, інший розташований вище за ходом диму сегмент 230 фільтра, який має довжину вдвічі більшу за необхідну довжину розташованого вище за ходом диму сегмента 230 фільтра, третю порожнину 250, в яку вміщена ароматизувальна кулька 260, інший розташований нижче за ходом диму сегмент 240 фільтра, який має довжину вдвічі більшу за необхідну довжину розташованого нижче за ходом диму сегмента 240 фільтра, четверту порожнину 250 з ароматизувальною кулькою 260 та розташований вище за ходом диму сегмент фільтрувального матеріалу розміщують на згаданому вузлі для формування прутка фільтра згаданої фільтроформувальної машини. Після цього сегменти 230 і 240 та кожну з порожнин 250 з ароматизувальною кулькою 260 охоплюють вздовж обводу обгорткою фільтра (обгорткою штранга), і розрізають на окремі фільтрувальні елементи 220, як зображено на Фіг. 2. Як зображено на Фіг. 3, відрізок 300 нескінченного прутка фільтра має довжину приблизно 108 мм, й при розрізанні на окремі фільтрувальні елементи 220 може бути розрізаний на чотири (4) фільтрувальні елементи 220 довжиною приблизно 27 мм. За одним із варіантів здійснення цього винаходу кожний зі згаданих чотирьох (4) окремих фільтрувальних елементів 220 включає в себе розташований вище за ходом диму сегмент 230 фільтра, довжина якого дорівнює приблизно 7 мм, розташований нижче за ходом диму сегмент 240 фільтра, довжина якого дорівнює приблизно 14 мм, та ароматизувальну кульку 260, яка вміщена у порожнину 250. За одним із варіантів здійснення цього винаходу порожнина 250 має довжину приблизно 6 мм. Як зазначено вище, хоча певні розміри наведені з посиланням на зображені варіанти здійснення цього винаходу, ці розміри можуть варіюватися для забезпечення різних конфігурацій відносно 6 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 55 60 згаданого розташованого вище за ходом диму фільтрувального елемента 230, згаданого розташованого нижче за ходом диму фільтрувального елемента 240 та згаданої ароматизувальної кульки 260 у фільтрі 220. За одним із варіантів здійснення цього винаходу ароматизувальна кулька 260 має зовнішній діаметр 264, який дорівнює щонайменше 75 % від відстані, на яку рознесені один від одного згаданий розташований вище за ходом диму сегмент 230 фільтрувального матеріалу та згаданий розташований нижче за ходом диму сегмент 240 фільтрувального матеріалу, причому зовнішній діаметр 264 ароматизувальної кульки 260 не повинен перевищувати зовнішній діаметр 224 згаданого фільтрувального елемента 200 та/або згаданого розташованого вище за ходом диму сегмента 230 фільтрувального матеріалу та згаданого розташованого нижче за ходом диму сегмента 240 фільтрувального матеріалу. Наприклад, для порожнини 250, довжина якої становить 6 мм, ароматизувальна кулька 260 за варіантом, якому віддається перевага, зовнішній діаметр 264 становить приблизно 4,5 мм або більше. За іншим варіантом здійснення цього винаходу, який зображений на Фіг. 4, курильний виріб 400 включає в себе тютюновий пруток 410, довжина якого становить приблизно 58 мм, та фільтр або фільтрувальний елемент 420, який має довжину 25 мм, скріплені разом обідковим папером 412. Фільтр 420 включає в себе розташований вище за ходом диму сегмент 430 фільтрувального матеріалу, який знаходиться на певній відстані від розташованого нижче за ходом диму сегмента 440 фільтрувального матеріалу, щоб визначити між ними порожнину 450, в яку вміщена ароматизувальна кулька 460, та заглибину 470 на згаданому розташованому нижче за ходом диму кінці згаданого розташованого нижче за ходом диму сегмента 440 фільтрувального матеріалу. Від згаданого розташованого нижче за ходом диму кінця (або кінця, який вставляється в рот) згаданого фільтра 420, згадані сегменти за варіантом, якому віддається перевага, включають в себе заглибину 470 довжиною 5 мм, розташований нижче за ходом диму сегмент 440 фільтрувального матеріалу довжиною 10 мм, переважно у вигляді відрізка ацетатцелюлозного (СА) штранга, порожнину 450 довжиною 5 мм, в яку вміщена ароматизувальна кулька 460, та розташований вище за ходом диму сегмент 430 фільтрувального матеріалу довжиною 5 мм, переважно у вигляді ацетатцелюлозного (СА) штранга. Як зображено на Фіг. 5, нескінченний пруток 500 фільтра може бути виготовлений з повторюваних сегментів, які відповідають згаданим розташованому вище за ходом диму сегменту 430 фільтрувального матеріалу, порожнині 450, в яку вміщена ароматизувальна кулька 460, розташованому нижче за ходом диму сегменту 440 фільтрувального матеріалу та заглибині 480, яка має довжину вдвічі більшу від відрізаної заглибини 470 або її необхідної довжини, які розміщують на згаданому вузлі для формування прутка згаданої фільтроформувальної машини. Після цього на згаданому вузлі для формування прутка згаданої фільтроформувальної машини розміщують інший розташований нижче за ходом диму сегмент 440 фільтрувального матеріалу, порожнину 450, в яку вміщена ароматизувальна кулька 460, розташований вище за ходом диму сегмент 430 фільтрувального матеріалу, ще одну порожнину 450, в яку вміщена ароматизувальна кулька 460, розташований нижче за ходом диму сегмент 440 фільтрувального матеріалу, заглибину 480, яка має довжину вдвічі більшу від згаданої необхідної довжини заглибини 470, ще один розташований нижче за ходом диму сегмент 440 фільтрувального матеріалу, ще одну порожнину 450, в яку вміщена ароматизувальна кулька 460, та ще один розташований вище за ходом диму сегмент 430 фільтрувального матеріалу. Весь пруток охоплюють вздовж обводу обгорткою фільтра, а після цього розрізають на окремі фільтрувальні елементи 420, призначені для складання з тютюновим прутком 410 при виготовленні курильного виробу 400, як зображено на Фіг. 4. Як зображено на Фіг. 5, за одним із варіантів здійснення цього винаходу згаданий нескінченний пруток 500 має довжину приблизно 100 мм і може бути розрізаний на чотири (4) фільтрувальні елементи 420, кожний з яких має довжину 25 мм. Кожний окремий фільтрувальний елемент 420 включає в себе заглибину 470 довжиною 5 мм, розташований нижче за ходом диму сегмент 440 фільтрувального матеріалу довжиною 10 мм, порожнину 450 довжиною 5 мм, в яку вміщена ароматизувальна кулька 460, та розташований вище за ходом диму сегмент 430 фільтрувального матеріалу. За ще одним варіантом здійснення цього винаходу, зображеним на Фіг. 6, запропонований пристрій 600 для виготовлення фільтра (або фільтрувального елемента) 220, 420 та/або нескінченного прутка 300, 500 фільтра, які зображені на Фіг. 2-5. Як зображено на Фіг. 6, згаданий пристрій 600 включає в себе щонайменше два бункери 610, 620, які включають в себе сегменти фільтра, які за варіантом, якому віддається перевага, мають першу довжину (тобто перший сегмент фільтра) 612 та другу довжину (тобто другий сегмент фільтра) 622, відповідно, 7 UA 110476 C2 5 10 15 20 25 30 35 та бункер 630, заповнений ароматизувальними кульками 632 бажаного діаметра. Згадані перший сегмент 612 та другий сегмент 622 фільтра розміщують на певній відстані один від одного на пристрої 640 для складання фільтрів (або фільтроформульній машині), щоб визначити між ними порожнину. Після чого ароматизувальну кульку 632 розміщують у згаданій порожнині, й згаданий процес повторюють доти, доки формують нескінченний пруток 650 фільтра. Після цього сегмент 612 фільтра та сегмент 622 фільтра та окремі ароматизувальні кульки 632 обгортають обгорткою 652 фільтра для формування нескінченного прутка 650 фільтра, який після цього розрізають на окремі фільтрувальні елементи 660. Слід мати на увазі, що згадані ароматизувальні кульки 632 можуть бути вміщені або вкладені у згадану порожнину будь-яким із відомих способів, в тому числі розподілення ароматизувальних кульок силою тяжіння, за допомогою вакууму, отриманого за допомогою вакуумувального пристрою, та/або інших відомих способів вміщення сферичних об'єктів або кульок у порожнину. Нескінченний пруток 650 фільтра перед розрізанням переважно включає в себе щонайменше два сегменти згаданого першого сегмента 612 фільтра, щонайменше два сегменти згаданого другого сегмента 622 фільтра та щонайменше дві ароматизувальні кульки 632, вміщені у згадані порожнини, утворені між згаданими першими сегментами фільтра та згаданими другими сегментами фільтра. Згадані сегмент 612 та сегмент 622 фільтра після цього обгортають фільтрувальним папером або обгорткою 652 штранга та розрізають на множину фільтрувальних елементів 660, які включають в себе щонайменше одну ароматизувальну кульку 630. Згадані окремі фільтрувальні елементи 660 складають з тютюновим прутком, щоб сформувати курильний виріб 670. За ще одним варіантом здійснення цього винаходу додатковий бункер 680 може вміщувати сегмент 682 фільтра із заглибиною, розташований суміжно зі згаданим першим сегментом фільтра та/або згаданим другим сегментом фільтра, як зображено на Фіг. 4 та Фіг. 5. Слід мати на увазі, що заглибина, суміжна зі згаданим першим сегментом фільтра та/або згаданим другим сегментом фільтра, може також бути утворена й іншими способами, такими як, наприклад, розміщення сусідніх пар згаданих першого сегмента 612 фільтра або другого сегмента 622 фільтра на відстані один від одного на згаданому пристрої 640 для складання фільтрів. Слід розуміти, що наведений вище опис розкриває варіанти виконання, яким віддається перевага, та лише містить інформацію про виріб та його виготовлення. Має бути зрозуміло, що спеціаліст у цій галузі, що ознайомився з наведеним вище описом, може легко зробити численні зміни та модифікації згаданих різних варіантів виконання. Відповідно ці варіанти виконання, а також альтернативні варіанти виконання, можуть бути виконані без виходу за межі обсягу винаходу щодо виробів та способів, визначеного у прикладеній формулі винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Фільтрувальний елемент для курильного виробу, який включає в себе: розташований вище за ходом диму сегмент фільтрувального матеріалу, розташований нижче за ходом диму сегмент фільтрувального матеріалу, який знаходиться на певній відстані від згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу, з визначенням між ними порожнини, та одну придатну до руйнування ароматизувальну капсулу, вміщену в згадану порожнину, причому ця ароматизувальна капсула має зовнішній діаметр, який дорівнює щонайменше 75 % від згаданої відстані, на яку рознесені один від одного згаданий розташований вище за ходом диму сегмент фільтрувального матеріалу та згаданий розташований нижче за ходом диму сегмент фільтрувального матеріалу, при цьому зовнішній діаметр згаданої ароматизувальної капсули не перевищує ані зовнішній діаметр згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу, ані зовнішній діаметр згаданого розташованого нижче за ходом диму сегмента фільтрувального матеріалу, причому розташований вище за ходом диму сегмент фільтрувального матеріалу має опір просмоктуванню, що є найнижчим серед сегментів, які включає в себе згаданий фільтрувальний елемент, та причому згаданий розташований вище за ходом диму сегмент фільтрувального матеріалу, згаданий розташований нижче за ходом диму сегмент фільтрувального матеріалу та згадана ароматизувальна капсула оточені обгорткою фільтра, в якій на верхній за ходом диму кінцевій частині фільтра виконані один або декілька рядів наскрізних перфораційних отворів. 8 UA 110476 C2 5 10 15 20 25 30 35 40 45 50 2. Фільтрувальний елемент за п. 1, який відрізняється тим, що включає в себе сегмент із заглибиною на нижньому за ходом диму кінці згаданого розташованого нижче за ходом диму сегмента фільтрувального матеріалу. 3. Фільтрувальний елемент за п. 1, який відрізняється тим, що згаданий розташований нижче за ходом диму сегмент фільтрувального матеріалу має довжину, принаймні вдвічі більшу за довжину згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу. 4. Фільтрувальний елемент за п. 1, який відрізняється тим, що довжина згаданого розташованого вище за ходом диму сегмента фільтрувального матеріалу становить від приблизно 5 мм до приблизно 10 мм. 5. Фільтрувальний елемент за п. 1, який відрізняється тим, що довжина згаданого розташованого нижче за ходом диму сегмента фільтрувального матеріалу становить від приблизно 5 мм до приблизно 20 мм. 6. Фільтрувальний елемент за п. 1, який відрізняється тим, що довжина згаданої порожнини становить від приблизно 5 мм до приблизно 7 мм. 7. Фільтрувальний елемент за п. 1, який відрізняється тим, що згадана ароматизувальна капсула має форму сфероїда, діаметр якого становить від приблизно 4,5 мм до приблизно 5 мм. 8. Фільтрувальний елемент за п. 1, який відрізняється тим, що згадана ароматизувальна капсула є ментоловмісною ароматизувальною капсулою, вкритою полімером. 9. Курильний виріб, який включає в себе: тютюновий пруток та фільтрувальний елемент за одним із пп. 1-8. 10. Спосіб виготовлення фільтрувального елемента, який включає: розміщення першого сегмента фільтра, який має першу довжину, на вузлі для формування прутка фільтра фільтроформувальної машини, розміщення другого сегмента фільтра, який має другу довжину, на певній відстані від згаданого першого сегмента фільтра, щоб визначити між ними порожнину, на згаданому вузлі для формування прутка фільтра, та вміщення в згадану порожнину однієї придатної до руйнування ароматизувальної капсули, охоплювання розташованого вище за ходом диму сегмента фільтра, розташованого нижче за ходом диму сегмента фільтра та ароматизувальної капсули обгорткою фільтра з одержанням складеного фільтра, утворення в обгортці фільтра на верхній за ходом диму кінцевій частині складеного фільтра одного або декількох рядів наскрізних перфораційних отворів, причому згадана ароматизувальна капсула має зовнішній діаметр, який дорівнює щонайменше 75 % від згаданої відстані, на яку рознесені один від одного розташований вище за ходом диму сегмент фільтрувального матеріалу та розташований нижче за ходом диму сегмент фільтрувального матеріалу, причому згаданий зовнішній діаметр згаданої ароматизувальної капсули не перевищує ані зовнішній діаметр розташованого вище за ходом диму сегмента фільтрувального матеріалу, ані зовнішній діаметр розташованого нижче за ходом диму сегмента фільтрувального матеріалу, та причому розташований вище за ходом диму сегмент фільтрувального матеріалу має опір просмоктуванню, що є найнижчим серед сегментів, які включає в себе даний фільтрувальний елемент. 11. Спосіб за п. 10, який відрізняється тим, що включає формування прутка фільтра, який включає в себе щонайменше два сегменти згаданого першого сегмента фільтра, щонайменше два сегменти згаданого другого сегмента фільтра та щонайменше дві ароматизувальні капсули в згаданих порожнинах, утворених між першими сегментами фільтра та другими сегментами фільтра. 12. Спосіб за п. 10, який відрізняється тим, що включає в себе охоплювання вздовж обводу прутка фільтра обгорткою фільтра. 13. Спосіб за п. 11, який відрізняється тим, що включає формування сегмента із заглибиною, суміжного або зі згаданим першим сегментом фільтра, або зі згаданим другим сегментом фільтра. 9 UA 110476 C2 10 UA 110476 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
