Фільтр для очищення газу

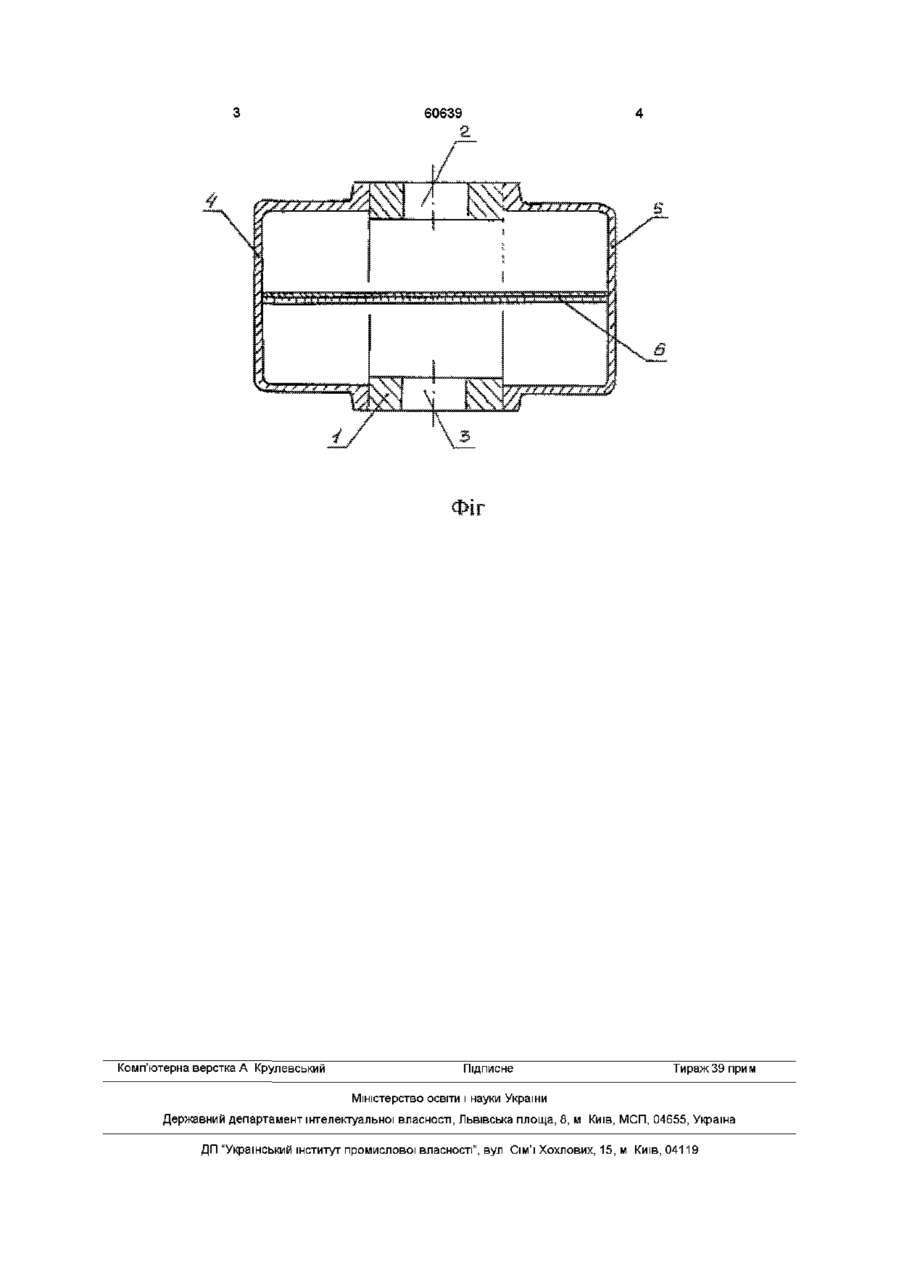

Фільтр для очищення газу, що виконаний у вигляді циліндричного корпуса з вхідним та вихідним отворами на циліндричній поверхні, торці якого закриті кришками, та фільтрувального елемента, що розділяє вхідний і вихідний отвори корпуса і складається з каркаса, металевої сітки та фільтрувального полотна, який відрізняється тим, що фільтрувальний елемент виконаний у вигляді перегородки внутрішньої частини фільтра, утвореної корпусом та двома кришками Винахід відноситься до техніки очищення газів, зокрема природних, скраплених та технологічних газів Відомий фільтр для очищення газу [1] "Фільтр для очистки газів", авт ев СССР №467753, Бюл №15, 1975 г ] , виконаний у вигляді корпуса з патрубками на вході та виході газів, в якому розміщений фільтрувальний елемент Недоліком даного фільтра є низька площа фільтрації Відомий фільтр для очищення газу [Лічильники газу ротаційні РЛ Паспорт 562 М Т 407273 003ПС, стор 8-9, м ІваноФранківськ, 2002 р , ВАТ "Промприлад"] виконаний у вигляді циліндричного корпуса з вхідним та вихідним отворами на циліндричній поверхні, торці якого закриті кришками та фільтрувального елемента, який розділяє вхідний і вихідний отвори корпуса і складається з каркаса, металевої сітки та фільтрувального полотна Недоліком даного фільтра є мала площа фільтрування і, як наслідок, великі втрати тиску, які збільшуються по мірі забруднення фільтрувального елемента В основу винаходу - фільтр для очищення газу - поставлена задача підвищення ефективності очищення газів шляхом збільшення площі фільтрувального елемента та зменшення втрат тиску у фільтрі Поставлена задача винаходу, що заявляється, вирішується тим, що фільтрувальний елемент виконаний у вигляді перегородки внутрішньої частини фільтра, утвореної корпусом та двома кришками При цьому площа фільтрувального елемента додатково збільшується за рахунок розмірів двох кришок корпуса Суть винаходу пояснюється кресленням На фіг схематично зображено фільтр для очищення газу Фільтр виконаний у вигляді циліндричного корпуса 1 з вхідним 2 і вихідним 3 отворами Торці корпуса 1 герметично закриті кришками 4 і 5 У внутрішній частині фільтра, утвореної корпусом 1 та кришками 4 і 5 змонтований фільтрувальний елемент 6, який розділяє вхідний 2 і вихідний З отвори Фільтрувальний елемент 6 складається з каркаса, металевої сітки та фільтрувального полотна (на кресленні не виділено) і щільно прилягає до внутрішніх стінок корпуса і кришок Фільтр для очищення газу працює таким чином Фільтр монтують на заданій ДІЛЯНЦІ газопроводу, використовуючи вхідний та вихідний отвори Через вхідний отвір 2 газ попадає у внутрішню частину фільтра утворену корпусом, кришками і фільтрувальним елементом Проходячи через фільтрувальний елемент газ очищається і виходить з фільтра через вихідний отвір З Заміна або очищення фільтрувального елемента проходить шляхом зняття одної із кришок Запропонований фільтр для очищення газу є прямоточним, має збільшену площу фільтрувального елемента за рахунок розмірів внутрішньої частини кришок Це зменшує втрати тиску на фільтрі Конструкція фільтра для очищення газу найде широке застосування, так як для його виготовлення можна використовувати корпусні деталі газового обладнання, наприклад, ротаційних газових ЛІЧИЛЬНИКІВ з мінімальною доробкою корпуса со (О о (О 60639 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
