Патрон стрілецької зброї

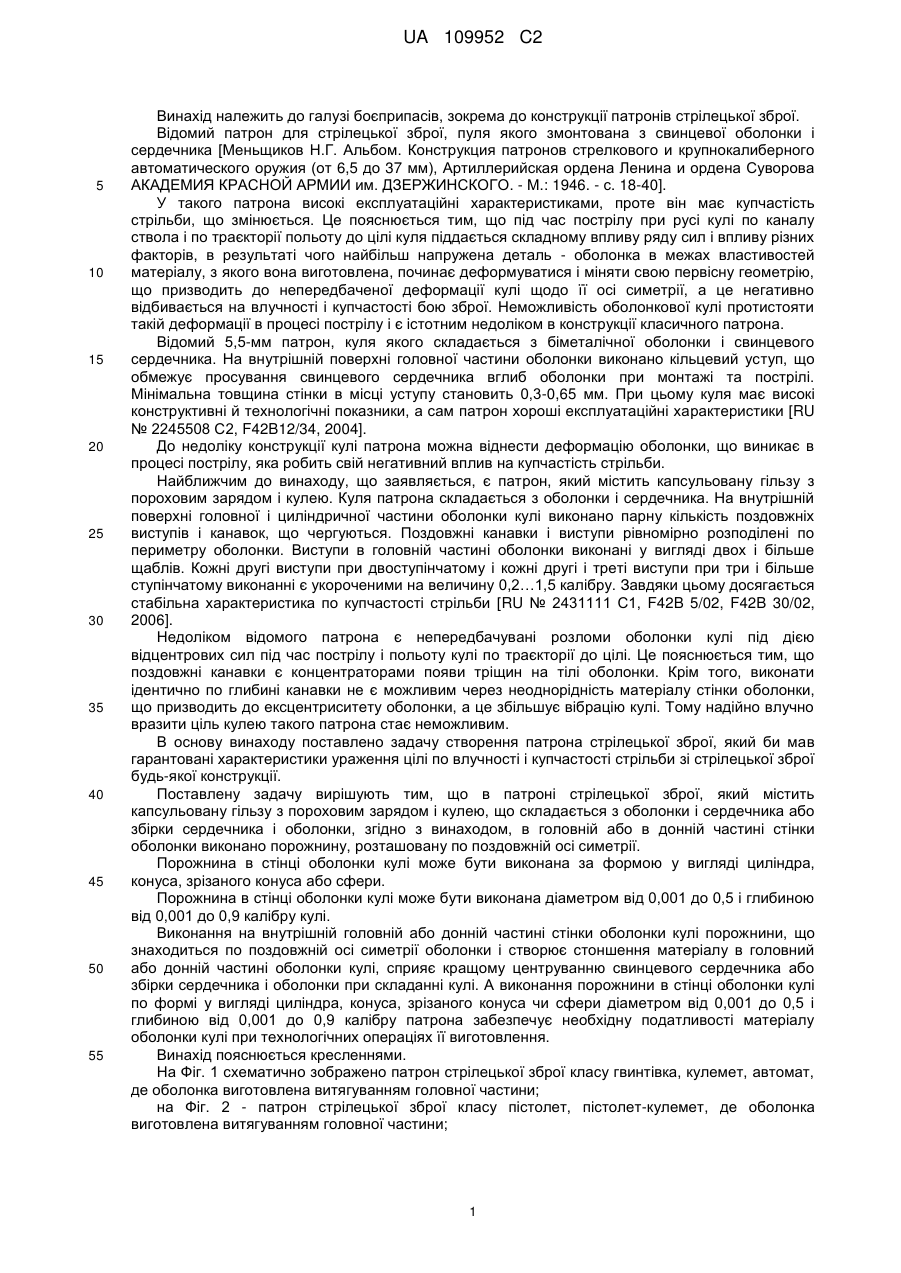

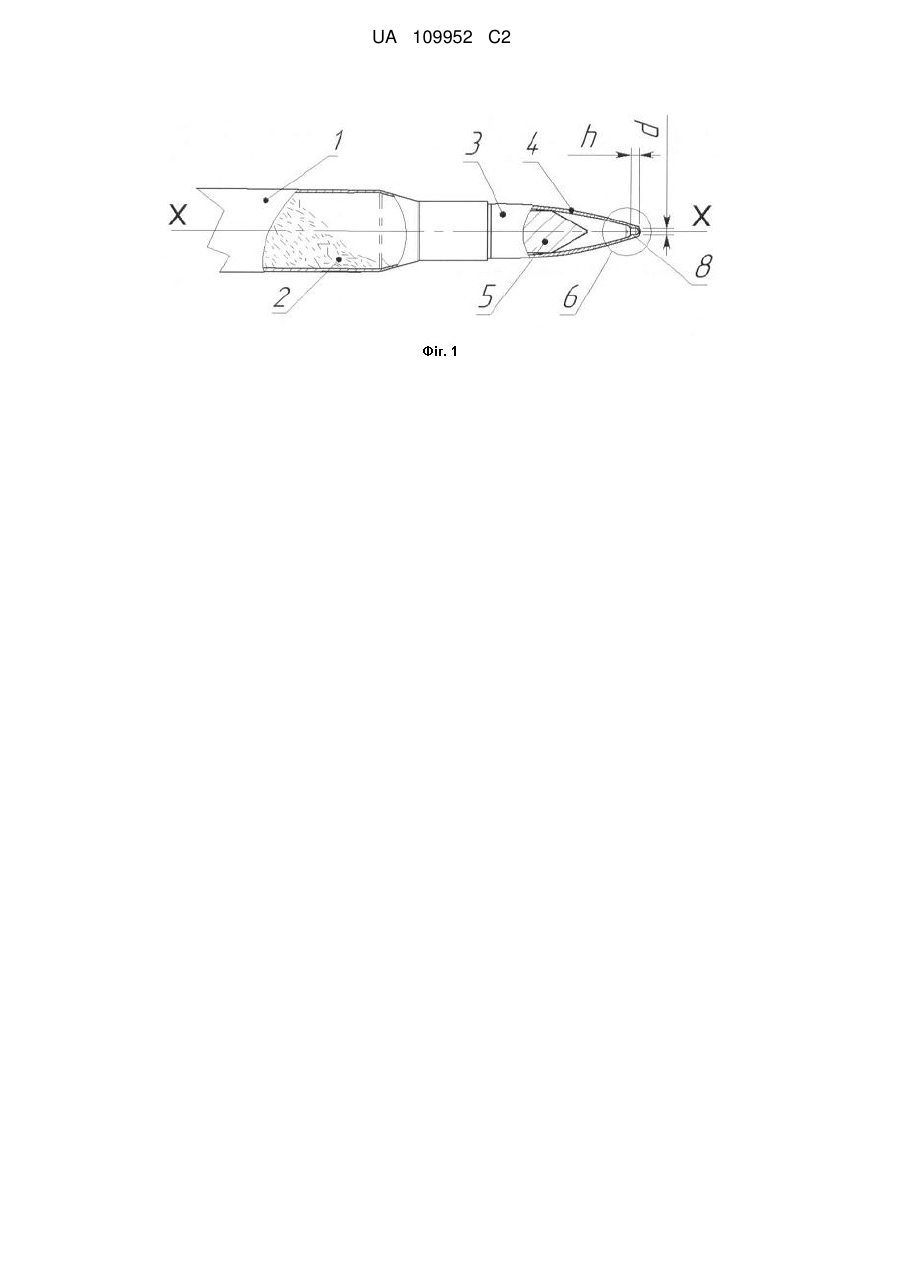

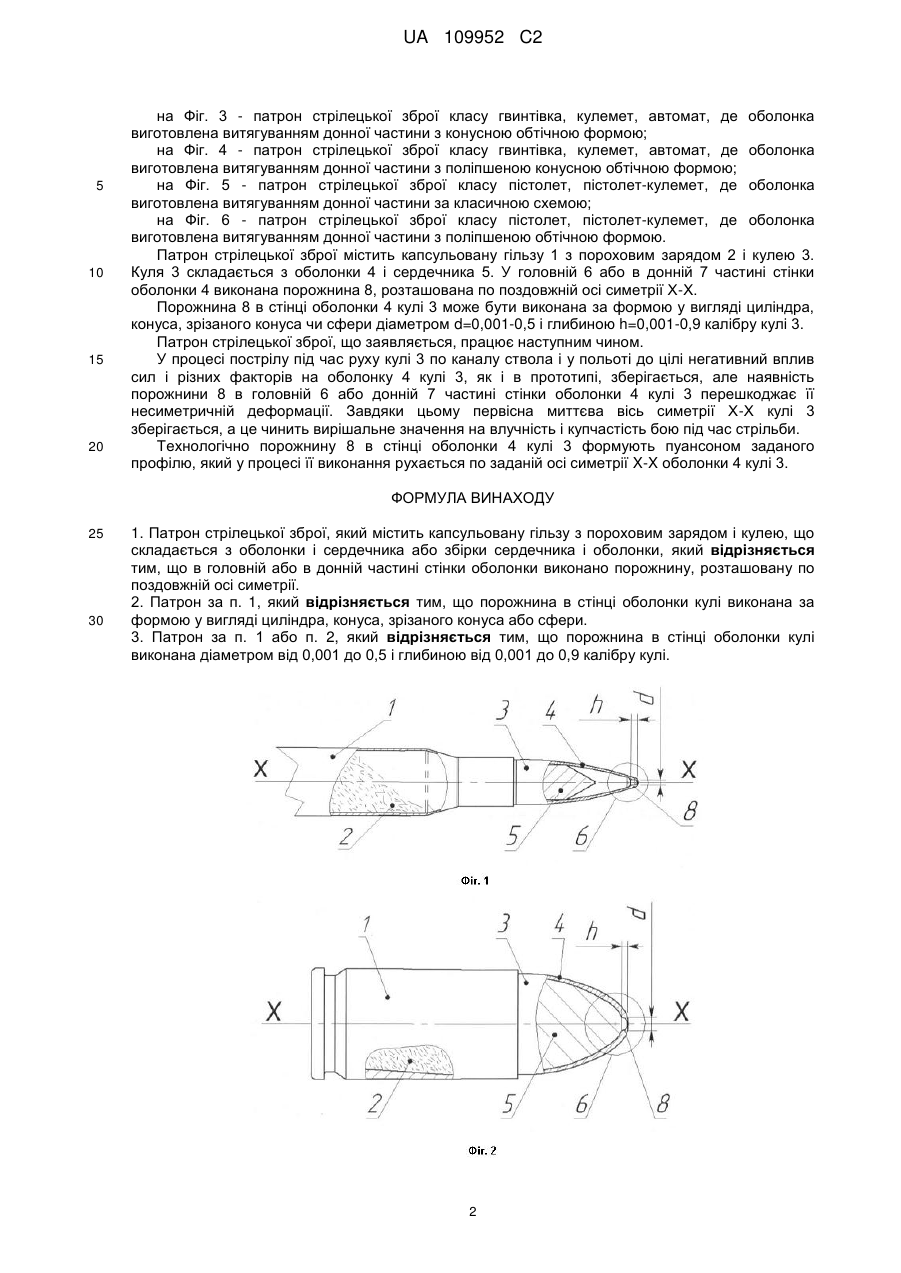

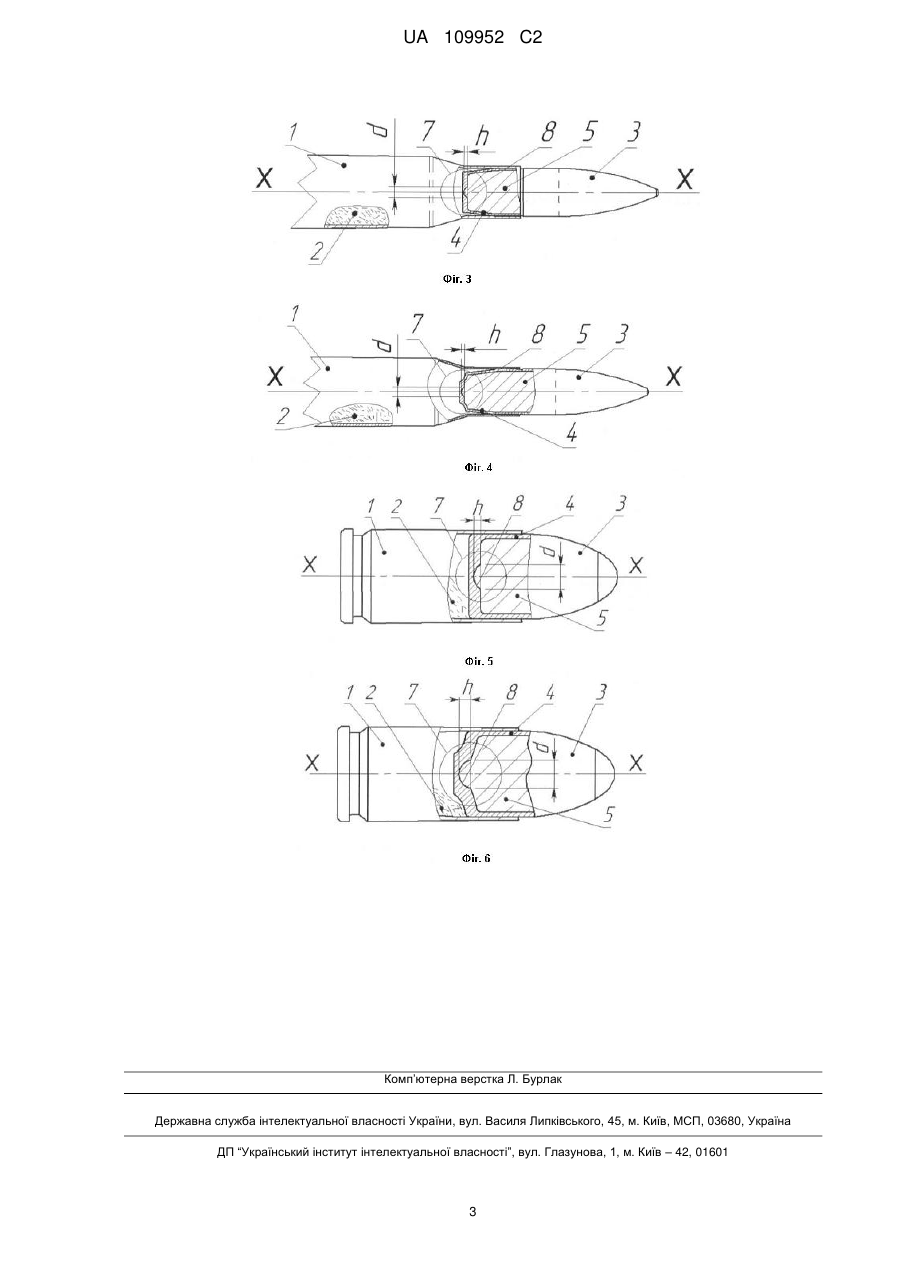

Реферат: Винахід належить до галузі боєприпасів, зокрема до конструкції патронів стрілецької зброї. Патрон містить капсульовану гільзу з пороховим зарядом і кулею, що складається з оболонки і сердечника або збірки сердечника і оболонки. В головній або в донній частині стінки оболонки виконано порожнину, розташовану по поздовжній осі симетрії. Патрон має гарантовані характеристики ураження цілі по влучності і купчастості стрільби зі стрілецької зброї будь-якої конструкції. UA 109952 C2 (12) UA 109952 C2 UA 109952 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі боєприпасів, зокрема до конструкції патронів стрілецької зброї. Відомий патрон для стрілецької зброї, пуля якого змонтована з свинцевої оболонки і сердечника [Меньщиков Н.Г. Альбом. Конструкция патронов стрелкового и крупнокалиберного автоматического оружия (от 6,5 до 37 мм), Артиллерийская ордена Ленина и ордена Суворова АКАДЕМИЯ КРАСНОЙ АРМИИ им. ДЗЕРЖИНСКОГО. - М.: 1946. - с. 18-40]. У такого патрона високі експлуатаційні характеристиками, проте він має купчастість стрільби, що змінюється. Це пояснюється тим, що під час пострілу при русі кулі по каналу ствола і по траєкторії польоту до цілі куля піддається складному впливу ряду сил і впливу різних факторів, в результаті чого найбільш напружена деталь - оболонка в межах властивостей матеріалу, з якого вона виготовлена, починає деформуватися і міняти свою первісну геометрію, що призводить до непередбаченої деформації кулі щодо її осі симетрії, а це негативно відбивається на влучності і купчастості бою зброї. Неможливість оболонкової кулі протистояти такій деформації в процесі пострілу і є істотним недоліком в конструкції класичного патрона. Відомий 5,5-мм патрон, куля якого складається з біметалічної оболонки і свинцевого сердечника. На внутрішній поверхні головної частини оболонки виконано кільцевий уступ, що обмежує просування свинцевого сердечника вглиб оболонки при монтажі та пострілі. Мінімальна товщина стінки в місці уступу становить 0,3-0,65 мм. При цьому куля має високі конструктивні й технологічні показники, а сам патрон хороші експлуатаційні характеристики [RU № 2245508 С2, F42B12/34, 2004]. До недоліку конструкції кулі патрона можна віднести деформацію оболонки, що виникає в процесі пострілу, яка робить свій негативний вплив на купчастість стрільби. Найближчим до винаходу, що заявляється, є патрон, який містить капсульовану гільзу з пороховим зарядом і кулею. Куля патрона складається з оболонки і сердечника. На внутрішній поверхні головної і циліндричної частини оболонки кулі виконано парну кількість поздовжніх виступів і канавок, що чергуються. Поздовжні канавки і виступи рівномірно розподілені по периметру оболонки. Виступи в головній частині оболонки виконані у вигляді двох і більше щаблів. Кожні другі виступи при двоступінчатому і кожні другі і треті виступи при три і більше ступінчатому виконанні є укороченими на величину 0,2…1,5 калібру. Завдяки цьому досягається стабільна характеристика по купчастості стрільби [RU № 2431111 С1, F42B 5/02, F42B 30/02, 2006]. Недоліком відомого патрона є непередбачувані розломи оболонки кулі під дією відцентрових сил під час пострілу і польоту кулі по траєкторії до цілі. Це пояснюється тим, що поздовжні канавки є концентраторами появи тріщин на тілі оболонки. Крім того, виконати ідентично по глибині канавки не є можливим через неоднорідність матеріалу стінки оболонки, що призводить до ексцентриситету оболонки, а це збільшує вібрацію кулі. Тому надійно влучно вразити ціль кулею такого патрона стає неможливим. В основу винаходу поставлено задачу створення патрона стрілецької зброї, який би мав гарантовані характеристики ураження цілі по влучності і купчастості стрільби зі стрілецької зброї будь-якої конструкції. Поставлену задачу вирішують тим, що в патроні стрілецької зброї, який містить капсульовану гільзу з пороховим зарядом і кулею, що складається з оболонки і сердечника або збірки сердечника і оболонки, згідно з винаходом, в головній або в донній частині стінки оболонки виконано порожнину, розташовану по поздовжній осі симетрії. Порожнина в стінці оболонки кулі може бути виконана за формою у вигляді циліндра, конуса, зрізаного конуса або сфери. Порожнина в стінці оболонки кулі може бути виконана діаметром від 0,001 до 0,5 і глибиною від 0,001 до 0,9 калібру кулі. Виконання на внутрішній головній або донній частині стінки оболонки кулі порожнини, що знаходиться по поздовжній осі симетрії оболонки і створює стоншення матеріалу в головний або донній частині оболонки кулі, сприяє кращому центруванню свинцевого сердечника або збірки сердечника і оболонки при складанні кулі. А виконання порожнини в стінці оболонки кулі по формі у вигляді циліндра, конуса, зрізаного конуса чи сфери діаметром від 0,001 до 0,5 і глибиною від 0,001 до 0,9 калібру патрона забезпечує необхідну податливості матеріалу оболонки кулі при технологічних операціях її виготовлення. Винахід пояснюється кресленнями. На Фіг. 1 схематично зображено патрон стрілецької зброї класу гвинтівка, кулемет, автомат, де оболонка виготовлена витягуванням головної частини; на Фіг. 2 - патрон стрілецької зброї класу пістолет, пістолет-кулемет, де оболонка виготовлена витягуванням головної частини; 1 UA 109952 C2 5 10 15 20 на Фіг. 3 - патрон стрілецької зброї класу гвинтівка, кулемет, автомат, де оболонка виготовлена витягуванням донної частини з конусною обтічною формою; на Фіг. 4 - патрон стрілецької зброї класу гвинтівка, кулемет, автомат, де оболонка виготовлена витягуванням донної частини з поліпшеною конусною обтічною формою; на Фіг. 5 - патрон стрілецької зброї класу пістолет, пістолет-кулемет, де оболонка виготовлена витягуванням донної частини за класичною схемою; на Фіг. 6 - патрон стрілецької зброї класу пістолет, пістолет-кулемет, де оболонка виготовлена витягуванням донної частини з поліпшеною обтічною формою. Патрон стрілецької зброї містить капсульовану гільзу 1 з пороховим зарядом 2 і кулею 3. Куля 3 складається з оболонки 4 і сердечника 5. У головній 6 або в донній 7 частині стінки оболонки 4 виконана порожнина 8, розташована по поздовжній осі симетрії Х-Х. Порожнина 8 в стінці оболонки 4 кулі 3 може бути виконана за формою у вигляді циліндра, конуса, зрізаного конуса чи сфери діаметром d=0,001-0,5 і глибиною h=0,001-0,9 калібру кулі 3. Патрон стрілецької зброї, що заявляється, працює наступним чином. У процесі пострілу під час руху кулі 3 по каналу ствола і у польоті до цілі негативний вплив сил і різних факторів на оболонку 4 кулі 3, як і в прототипі, зберігається, але наявність порожнини 8 в головній 6 або донній 7 частині стінки оболонки 4 кулі 3 перешкоджає її несиметричній деформації. Завдяки цьому первісна миттєва вісь симетрії Х-Х кулі 3 зберігається, а це чинить вирішальне значення на влучність і купчастість бою під час стрільби. Технологічно порожнину 8 в стінці оболонки 4 кулі 3 формують пуансоном заданого профілю, який у процесі її виконання рухається по заданій осі симетрії X-X оболонки 4 кулі 3. ФОРМУЛА ВИНАХОДУ 25 30 1. Патрон стрілецької зброї, який містить капсульовану гільзу з пороховим зарядом і кулею, що складається з оболонки і сердечника або збірки сердечника і оболонки, який відрізняється тим, що в головній або в донній частині стінки оболонки виконано порожнину, розташовану по поздовжній осі симетрії. 2. Патрон за п. 1, який відрізняється тим, що порожнина в стінці оболонки кулі виконана за формою у вигляді циліндра, конуса, зрізаного конуса або сфери. 3. Патрон за п. 1 або п. 2, який відрізняється тим, що порожнина в стінці оболонки кулі виконана діаметром від 0,001 до 0,5 і глибиною від 0,001 до 0,9 калібру кулі. 2 UA 109952 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
