Пристрій для дозування напоїв із запірним клапаном, що відкривається
Номер патенту: 114507
Опубліковано: 26.06.2017
Автори: Пірсман Даніель, ван Гове Сара, ван Ромпей Йоган
Формула / Реферат
1. Набір частин для дозування напою з герметичного контейнера, який включає:
(a) перший щонайменше частково гнучкий трубопровід для подачі напоїв (4), який має вхідний і вихідний кінці (4а), причому вхідний кінець оснащено з'єднуючим засобом (5) для сполучення вхідного кінця з контейнером, що містить рідину, яка буде дозуватись, а вихідний кінець (4а) має гнучку частину, і
(b) розливний пристрій, який має:
опорну плиту (11), яка при використанні являє собою по суті горизонтальну площину та має верхню поверхню (11а), нижню поверхню (11b) і отвір, який з'єднує ці верхню і нижню поверхні,
розливну колонку (1), яка має подовжню частину, що прикріплена і виступає по суті перпендикулярно до верхньої поверхні (11а), формуючи зверху відвід, а також має подовжній внутрішній канал (2), який забезпечує рідинне сполучення отвору опорної плити з розливним запірним клапаном (3а, 3b), розміщеним у розливній головці (3), розташованій на або поруч з відводом на протилежному верхньому кінці розливної колонки, і відкритим до зовнішнього середовища з боку опорної плити (11), причому

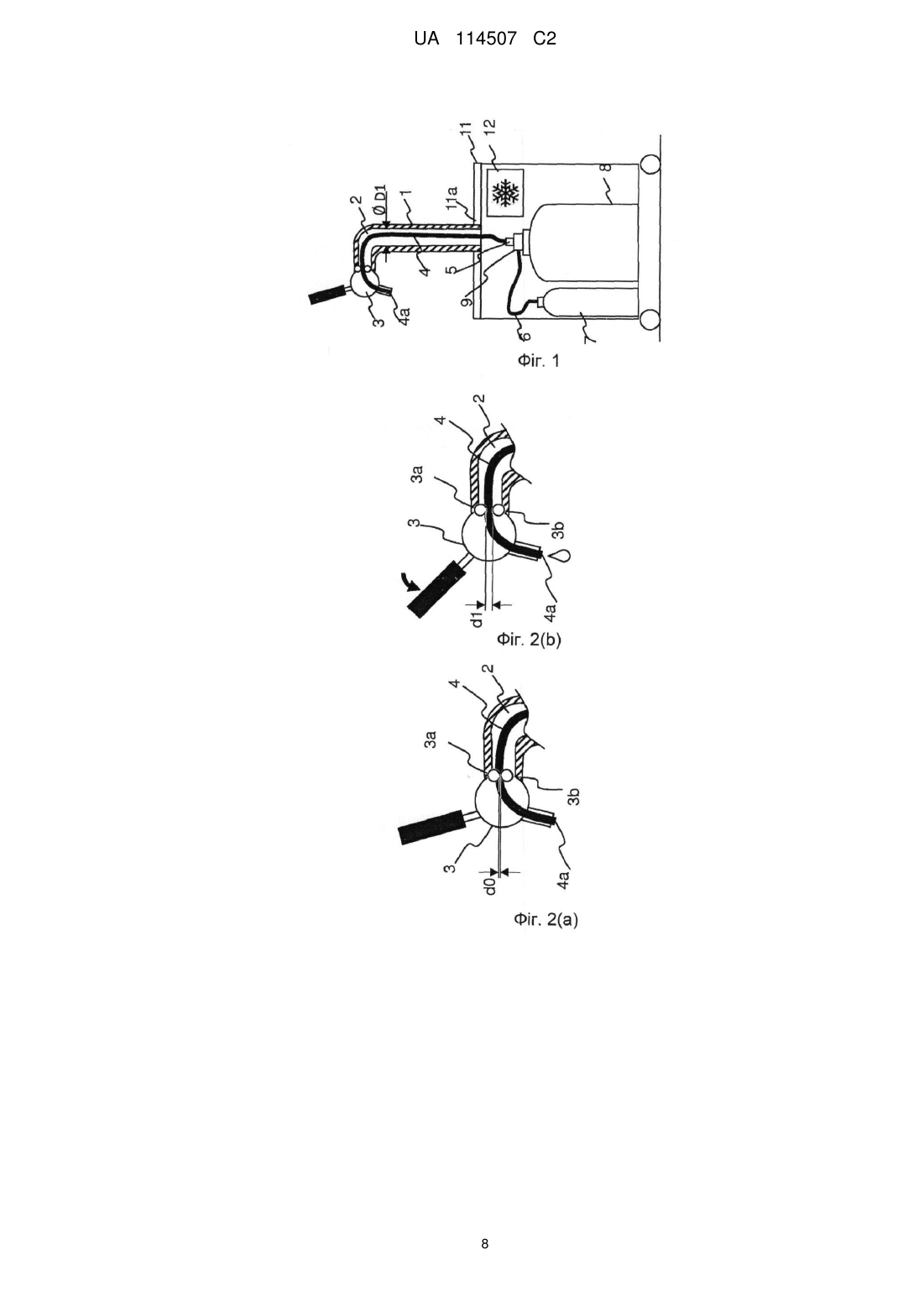

розливний запірний клапан має першу і другу щічки (3а, 3b), придатні для затискування між ними гнучкої частини вихідного кінця (4а) трубопроводу подачі і для регулювання потоку рідини між ними, змінюючи відстань між першою і другою щічками від першого, закритого положення, d0, в якому гнучку частину трубопроводу подачі затиснено, і рідина не може текти по ньому, до другого, відкритого положення, d1, в якому трубопровід подачі не затиснений повністю і рідина може текти по ньому,

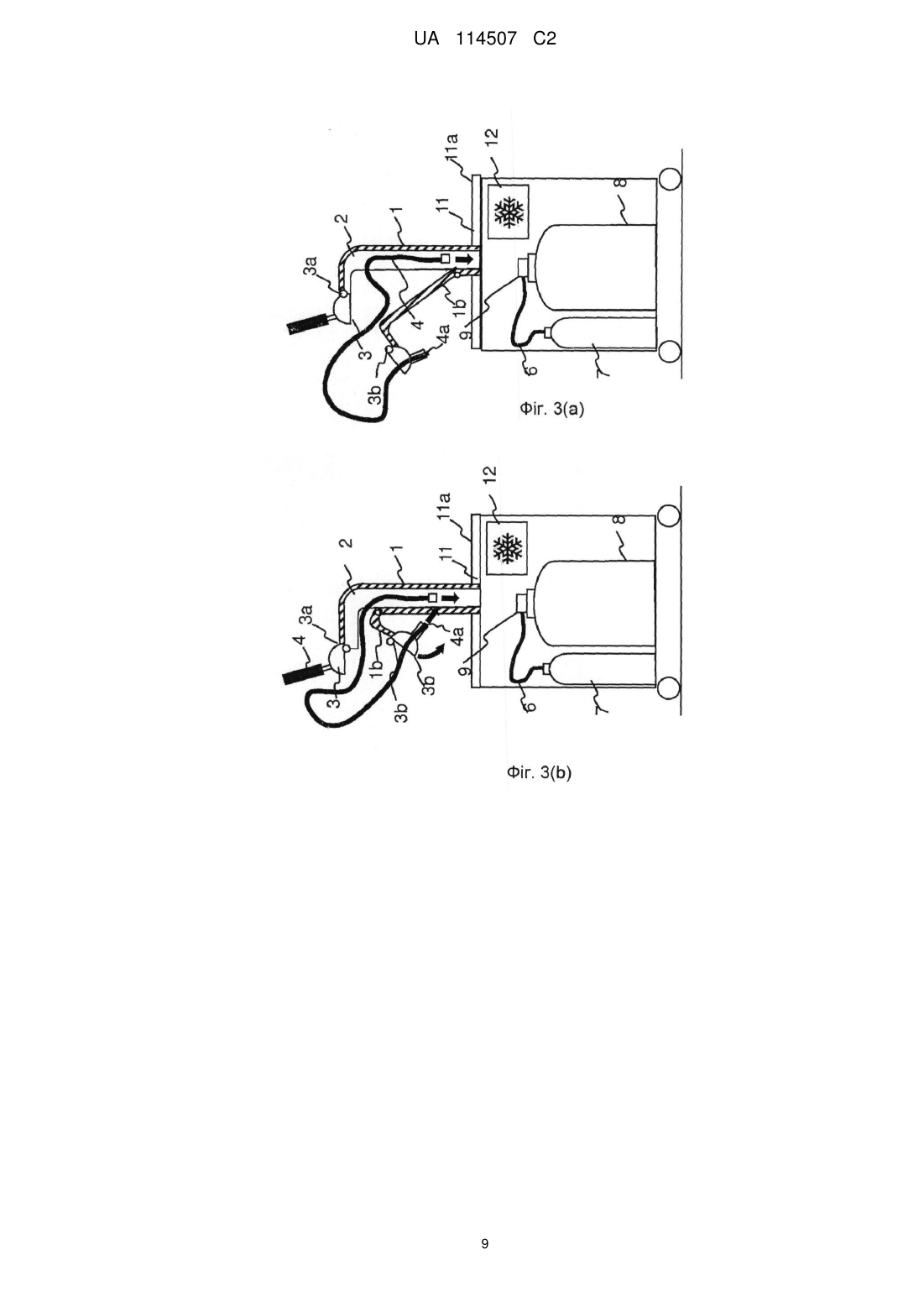

який відрізняється тим, що колонка (1) включає засіб (1b) для відкривання частини каналу (2), яка тягнеться від певної точки подовжньої частини вверх і включає частину відводу і запірного клапана так, що перша і друга щічки (3а, 3b) відводяться одна від одної на відстань, значно більшу тієї, що відповідає відкритому положенню, d1.

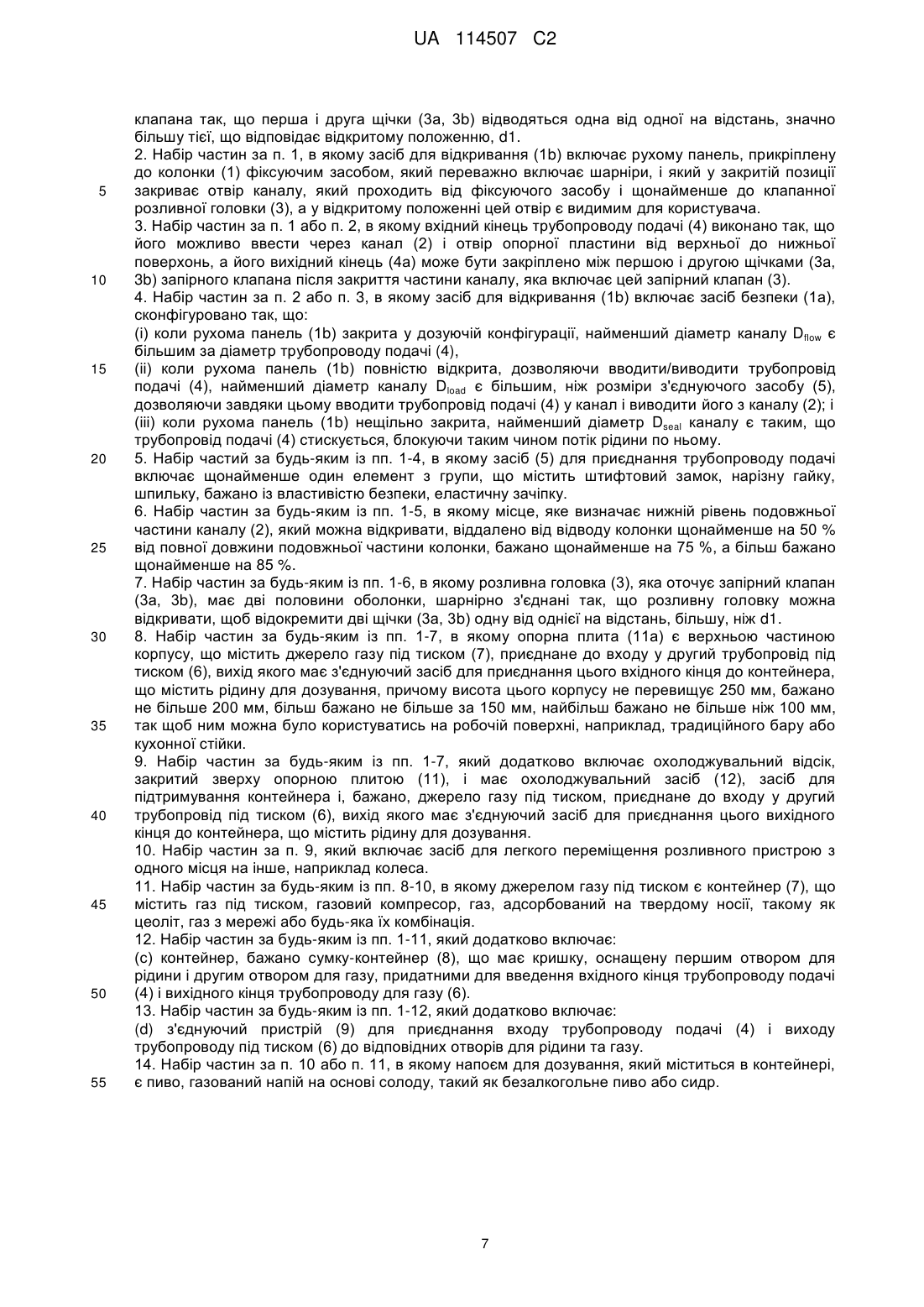

2. Набір частин за п. 1, в якому засіб для відкривання (1b) включає рухому панель, прикріплену до колонки (1) фіксуючим засобом, який переважно включає шарніри, і який у закритій позиції закриває отвір каналу, який проходить від фіксуючого засобу і щонайменше до клапанної розливної головки (3), а у відкритому положенні цей отвір є видимим для користувача.
3. Набір частин за п. 1 або п. 2, в якому вхідний кінець трубопроводу подачі (4) виконано так, що його можливо ввести через канал (2) і отвір опорної пластини від верхньої до нижньої поверхонь, а його вихідний кінець (4а) може бути закріплено між першою і другою щічками (3а, 3b) запірного клапана після закриття частини каналу, яка включає цей запірний клапан (3).
4. Набір частин за п. 2 або п. 3, в якому засіб для відкривання (1b) включає засіб безпеки (1а), сконфігуровано так, що:
(і) коли рухома панель (1b) закрита у дозуючій конфігурації, найменший діаметр каналу Dflow є більшим за діаметр трубопроводу подачі (4),
(іі) коли рухома панель (1b) повністю відкрита, дозволяючи вводити/виводити трубопровід подачі (4), найменший діаметр каналу Dload є більшим, ніж розміри з'єднуючого засобу (5), дозволяючи завдяки цьому вводити трубопровід подачі (4) у канал і виводити його з каналу (2); і
(ііі) коли рухома панель (1b) нещільно закрита, найменший діаметр Dseal каналу є таким, що трубопровід подачі (4) стискується, блокуючи таким чином потік рідини по ньому.
5. Набір частий за будь-яким із пп. 1-4, в якому засіб (5) для приєднання трубопроводу подачі включає щонайменше один елемент з групи, що містить штифтовий замок, нарізну гайку, шпильку, бажано із властивістю безпеки, еластичну зачіпку.
6. Набір частин за будь-яким із пп. 1-5, в якому місце, яке визначає нижній рівень подовжньої частини каналу (2), який можна відкривати, віддалено від відводу колонки щонайменше на 50 % від повної довжини подовжньої частини колонки, бажано щонайменше на 75 %, а більш бажано щонайменше на 85 %.
7. Набір частин за будь-яким із пп. 1-6, в якому розливна головка (3), яка оточує запірний клапан (3а, 3b), має дві половини оболонки, шарнірно з'єднані так, що розливну головку можна відкривати, щоб відокремити дві щічки (3а, 3b) одну від однієї на відстань, більшу, ніж d1.
8. Набір частин за будь-яким із пп. 1-7, в якому опорна плита (11а) є верхньою частиною корпусу, що містить джерело газу під тиском (7), приєднане до входу у другий трубопровід під тиском (6), вихід якого має з'єднуючий засіб для приєднання цього вхідного кінця до контейнера, що містить рідину для дозування, причому висота цього корпусу не перевищує 250 мм, бажано не більше 200 мм, більш бажано не більше за 150 мм, найбільш бажано не більше ніж 100 мм, так щоб ним можна було користуватись на робочій поверхні, наприклад, традиційного бару або кухонної стійки.
9. Набір частин за будь-яким із пп. 1-7, який додатково включає охолоджувальний відсік, закритий зверху опорною плитою (11), і має охолоджувальний засіб (12), засіб для підтримування контейнера і, бажано, джерело газу під тиском, приєднане до входу у другий трубопровід під тиском (6), вихід якого має з'єднуючий засіб для приєднання цього вихідного кінця до контейнера, що містить рідину для дозування.
10. Набір частин за п. 9, який включає засіб для легкого переміщення розливного пристрою з одного місця на інше, наприклад колеса.
11. Набір частин за будь-яким із пп. 8-10, в якому джерелом газу під тиском є контейнер (7), що містить газ під тиском, газовий компресор, газ, адсорбований на твердому носії, такому як цеоліт, газ з мережі або будь-яка їх комбінація.
12. Набір частин за будь-яким із пп. 1-11, який додатково включає:
(c) контейнер, бажано сумку-контейнер (8), що має кришку, оснащену першим отвором для рідини і другим отвором для газу, придатними для введення вхідного кінця трубопроводу подачі (4) і вихідного кінця трубопроводу для газу (6).
13. Набір частин за будь-яким із пп. 1-12, який додатково включає:
(d) з'єднуючий пристрій (9) для приєднання входу трубопроводу подачі (4) і виходу трубопроводу під тиском (6) до відповідних отворів для рідини та газу.
14. Набір частин за п. 10 або п. 11, в якому напоєм для дозування, який міститься в контейнері, є пиво, газований напій на основі солоду, такий як безалкогольне пиво, або сидр.
Текст
Реферат: Винахід стосується пристрою для дозування напою з герметичного контейнера, який включає розливну колонку (1), закріплену до верхньої поверхні (11а) опорної плити (11) і по суті перпендикулярну до неї; ця плита має наскрізний отвір; колонка має зверху відвід і включає подовжній внутрішній канал (2), який з'єднує отвір опорної плити з розливним запірним клапаном (3а, 3b), розміщеним у розливній головці (3), яка розташована у відводі або поруч із ним на протилежній верхівці розливної колонки і має отвір в оточуючу атмосферу, відкритий в сторону опорної плити (11). Розливний запірний клапан має першу і другу щічки (3а, 3b), придатні для введення стискуванням гнучкої частини вихідного кінця (4а) трубопроводу і для регулювання потоку рідини через нього шляхом зміни відстані між першою і другою щічками від першого, закритого положення, d0, до другого, відкритого положення, d1, в якій трубопровід не затиснений повністю і рідина може текти по ньому. Гнучкий трубопровід (4) з вхідним і вихідним кінцями (4а) простягається в канал, його вихідний кінець затиснутий запірним клапаном, а вхідний приєднується до бочки. Колонка (1) має засіб для відкривання (1b) частини каналу (2), який включає запірний клапан, таким чином, що першу і другу щічки (3а, 3b) можна відвести одну від одної на відстань, значно більшу тієї, яка відповідає відкритому положенню. UA 114507 C2 (12) UA 114507 C2 UA 114507 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується дозуючих пристроїв для розливання різних напоїв, традиційно газованих, таких як пиво, від герметичного контейнера через трубопровід і дозуючий кран. Зокрема, він стосується дозуючого пристрою, який дозволяє дуже спрощені введення/виведення трубопроводу подачі. Споживачі часто віддають перевагу розливному пиву перед пивом у пляшках або банках. Розливне пиво звичайно продають з прилавків пивних, пабів або кафе з охолоджених бочок, які мають сполучення рідини із джерелом газу під тиском для подачі пива трубопроводом, який з’єднує бочку з рідиною з краном, що включає клапан для контролю потоку з цього крану. В разі соціального заходу за межами громадського закладу харчування, такого як святкування на свіжому повітрі, весілля, ярмарок і т.п., споживачі люблять, щоб їм пропонували розливне пиво. Далі, окрім надмірного обсягу споживання, обслуговування у пляшках чи банках з пивом буде занадто дорогим і створить занадто багато відходів. З цих міркувань пересувні або мобільні дозатори напоїв, які пропонують пиво такої ж самої якості, як і розливне пиво, що продають у пивних, були розроблені і виведені на ринок. Вони спроектовані так, щоб розмістити бочку або контейнер з пивом разом із джерелом газу під тиском, таким як пляшка з ущільненим газом або компресор. Використовувані контейнери можуть бути традиційними металевими бочками, такими, які використовують в пивних, можливо, але не обов’язково менших розмірів, або можуть включати так звані контейнери-в-сумках, які описані, наприклад, у EP2146832, EP2148770, EP2148771, EP2152494 і т.п. Наприклад, US2004/0226967 пропонує дозуючий пристрій, який включає камеру охолодження, придатну для розміщення і охолодження бочки з пивом, порожньої колонки, яка спирається на цю охолоджувальну камеру, і дозуючу голівку з краном. Джерело газу під тиском, таке як компресор або картридж із CO2, надається для забезпечення необхідного тиску для подачі потоку пива з бочки. Трубопровід з’єднує бочку з рідиною з верхнім краном. З міркувань гігієни трубопровід є одноразовим і його слід замінювати з кожною новою бочкою В одному втіленні трубопровід навіть постійно кріпиться до бочки, щоб забезпечити його одноразове застосування. Після використання нова бочка буде встановлена в охолоджувальну камеру і сполучена рідиною із джерелом газу під тиском, звичайно розташованим у тій самій камері. Трубопровід може бути постійно прикріпленим до бочки або приєднаним до нього перед тим, як його проведуть через канал, визначений у порожній колонці, доки його закріплять у механізмі клапану крана. Ця система введення «знизу-вверх», де трубопровід вставляють, починаючи з бочки (розміщеної внизу) на всю довжину вверх до розливної голівки (розміщеної наверху), потребує, щоб трубопровід забезпечувався замикаючим клапаном, для запобігання витіканню пива з бочки, доки трубопровід не буде на місці у клапані крана. Ясно, що забезпечення трубопроводу замикаючим клапаном значно збільшує вартість використання системи. Крім того, може бути досить обтяжливо проводити гнучкий трубопровід вверх через порожню колонку, вихідний отвір якої до охолоджувальної камери знаходиться з її задньої сторони, і це можна легко оцінити, подивившись на Фіг.2 у US2004/0226967. Для того, щоб облегшити закріплення трубопроводу у клапані крану, потрібна досить критична операція, яку складно контролювати зсередини охолоджувальної камери. WO2009/115928 пропонує допускати, щоб розливна голівка відкривалась так, щоб з вихідним кінцем трубопроводу, який виникає з отвору наверху колонки, маніпулювали ззовні охолоджувальної камери, і тоді закріплювати його у механізмі клапану крану буде зручніше. У EP1982952 поширюють ідею про відкриття колонки на повну її довжину. Це рішення значно спрощує встановлення трубопроводу «знизу-вверх», оскільки тоді його потрібно тільки провести зсередини назовні охолоджувальної камери через короткий канал, який перетинає її верхню дошку до того, як з ним можна буде маніпулювати ззовні охолоджувальної камери, замість того, щоб мати необхідність проводити його зсередини охолоджувальної камери на всю довжину вверх до розливної голівки. Незважаючи на різні рішення, пропоновані для спрощення цього, введення трубопроводу «знизу - вверх» залишається складним, оскільки користувач має низько присісти і всунути голову і плечі в охолоджувальну камеру, щоб дотягнутись до отвору, який з’єднує охолоджувальну камеру із внутрішнім каналом розливної колонки, проштовхнути гнучку трубку на всю довжину вверх до розливної голівки, як у US2004/0226967, або тільки доки вона досягне отвору у колонці, як у WO2009/115928 і у EP1982952, де його треба вхопити ззовні перед тим, як він впаде назад на всю довжину вниз в охолоджувальну камеру. Оскільки цю операцію необхідно повторити з кожною новою бочкою, яка буде встановлюватись в охолоджувальну камеру, і, якщо введення трубки буде занадто складним, споживачі можуть припинити охоче користуватись таким пересувним дозатором напоїв. Заміна трубопроводу з кожною новою бочкою залишається досить тендітною операцією, яку 1 UA 114507 C2 5 10 15 20 25 30 35 40 45 50 55 60 часто приходиться виконувати в темряві, у натовпі і шумі, у напружених умовах. Винахід пропонує рішення для того, щоб різко спростити введення нового трубопроводу у розливну колонку, щоб ввести дозатор в робочі умови, де б не встановлювалась нова бочка. КОРОТКИЙ ОПИС ВИНАХОДУ Винахід визначено у наведених незалежних пунктах формули винаходу. Переважні втілення визначені у залежних пунктах формули винаходу. Зокрема, винахід стосується набору частин для дозатора напоїв поза герметичним контейнером. Цей набір включає: (a) перший принаймні частково гнучкий трубопровід для подачі напоїв, що має вхідний та вихідний кінці, причому вхідний кінець оснащений з’єднуючим засобом для його сполучення з контейнером, що містить рідину для дозування, з вихідним кінцем, що має гнучку частину, і (b) розливний пристрій, який має: опорну пластину, яка при використанні представляє собою, по суті, горизонтальну площину і має верхню поверхню і нижню поверхню і отвір, що з’єднує названі верхню і нижню поверхні, розливну колонку, яка має подовжню частину, яка, по суті, виступає перпендикулярно верхній поверхні і формує зверху відвід, один кінець цієї колонки прикріплено до верхньої поверхні, і має подовжній внутрішній канал, який забезпечує рідинне сполучення отвору опорної плити з запірним клапаном-краном, розміщеним у розливній голівці, що знаходиться на або поруч з відводом на протилежному верхньому кінці розливної колонки, і відкритим до зовнішнього середовища з боку опорної плити, розливний запірний клапан-кран має першу і другу щічки (3a, 3b). придатні для затискування між ними гнучкої частини вихідного кінця (4a) трубопроводу і для регулювання потоку рідини між ними, змінюючи відстань між першою і другою щічками від першого, закритого положення, d0, де гнучка частина трубопроводу стиснена і крізь нього не може текти рідина, до другого, відкритого положення, d1, де трубопровід не стиснений повністю і рідина може текти крізь нього, який відрізняється тим, що колонка включає засіб для відкриття каналу, який тягнеться вверх від певного точки її подовжньої частини до частини відводу і запірного клапану і включно з ними, так що перша і друга щічки можуть бути розведені одна від однієї на відстань, суттєво більшу тієї, яка відповідає відкритому положенню, d1. Відокремлення першої і другої щічок одна від одної після відкривання частини колонки не тільки полегшує введення трубопроводу у канал, але також робить значно легшим і закріплення трубопроводу між щічками запірного клапану у порівнянні з існуючим способом, коли необхідно ввести кінець трубопроводу через тонку щілину, d1, залишену між щічками у відкритому положенні, як в разі існуючих дозаторів. Засіб для відкривання вигідно включає рухому панель, прикріплену до колонки за допомогою кріпильних засобів, таких, як шарніри, які у закритому положенні закривають отвір каналу, що виходить за межі цих кріпильних засобів щонайменше до голівки клапану, а у відкритому положенні показує цей отвір користувачеві. У переважному втіленні вхідний кінець трубопроводу є таким, що його можна провести через канал і опорну пластину, відкривши його від її верхньої до нижньої поверхні, а вихідний його кінець може бути затиснутий між першою і другою щічками (3a, 3b) запірного клапану (3) після закриття частини у каналі включно із запірним клапаном. Для запобігання того, що в разі випадкового відкриття засобів відкривання щічки відокремляться одна від однієї, коли трубопровід ще з’єднаний з герметичною ємністю, в якій міститься рідина, так що ця рідина вільно і безконтрольно буде витікати через не затиснутий трубопровід, бажано, щоб засоби відкриття включали засоби безпеки, спроектовані так, що: (a) Коли рухому панель закрито у дозуючій конфігурації, найменший діаметр каналу, D flow, є більшим, ніж діаметр трубопроводу, (b) Коли рухома панель повністю відкрита, дозволяючи вводити/виводити трубопровід, найменший діаметр, Dload, каналу є більшим розмірів з’єднуючого засобу, дозволяючи завдяки цьому видалення трубопроводу (4) з каналу (2) або його введення в нього; і (c) Коли рухома панель (1b) нещільно закрита, найменший діаметр D seal, каналу є таким, що трубопровід (4) залишається закритим, блокуючи таким чином будь-яке витікання рідини з нього. З’єднуючий засіб трубопроводу переважно включає щонайменше один штифтовий замок, нарізну муфту, шпильку, бажано з безпечними властивостями, еластичну зачіпку, придатну щільно приєднуватись разом із трубопроводом до виходу з контейнера і приводити його у сполучення рідиною з внутрішністю контейнера. Частина каналу, яка може відкриватись, переважно перекриває щонайменше 50% загальної довжини подовжньої частини колонки, бажано щонайменше 75%, ще краще щонайменше 85%. 2 UA 114507 C2 5 10 15 20 25 30 35 40 45 50 55 60 У переважному втіленні розливна голівка, яка закриває запірний клапан, включає дві половини черепашки, з’єднані на петлях разом, так що розливна голівка може бути відкритою, щоб роз’єднати дві щічки одну від одної на відстань, більшу ніж d1. Опорна плита може бути зверху порожньої ємності, яка містить джерело газу під тиском, поєднане із входом другої лінії - лінії під тиском, вихід якої має з’єднуючий засіб для поєднання цього виходу з контейнером, в якому міститься рідина, що буде дозуватись. Висота цієї ємності має бути не більшою 250 мм, бажано не більшою 200 мм, ще більш бажано не більшою 150 мм, а найбільш бажано - не більшою 100 мм, так щоб її було зручно використовувати на робочій поверхні, такій як у традиційних пивних чи пабах або на кухонному прилавку. Альтернативно, опорна плита може закривати зверху охолоджувальний відсік, який містить охолоджувальний засіб, засіб, щоб тримати згаданий контейнер і, бажано, джерело газу під тиском, сполучене із входом другої лінії - лінії під тиском, вихід якої має з’єднуючий засіб для сполучення цього вихідного кінця і контейнера з рідиною, яка буде дозуватись. Таке втілення створює окремо-стоячий дозуючий пристрій, який переважно має засіб для легкого пересування розливного пристрою з одного місця на інше, як на колесах. В обох вищеназваних втіленнях джерелом газу під тиском можуть бути контейнер із газом під тиском, газовий компресор, газ, поглинений твердим носієм, таким як цеоліт, газ з мережі або будь-яка їхня комбінація. Описаний вище дозуючий пристрій придатний для користування з: контейнером, переважно контейнером -у- сумці, який має кришку (8) із першим дозуючим отвором і другим, газовим отвором, придатними для прийняття вхідного кінця дозуючої лінії і вихідного кінця газової лінії; (a) з’єднуючим пристроєм для сполучення входу трубопроводу з виходом лінії під тиском із відповідними дозуючим і газовим отворами. Вищеописаний дозуючий пристрій найбільш придатний для видачі напоїв, таких як пиво, газованих напоїв на основі солоду, наприклад безалкогольного пива або сидру. КОРОТКИЙ ОПИС ФІГУР Для повнішого розуміння характеру даного винаходу робимо посилання на наступний детальний опис, поєднаний із супровідними кресленнями, в яких: на Фіг. 1: показано одне втілення дозатора за винаходом, на Фіг. 2: показано запірний клапан (a) у закритому, стисненому положенні і (b) у відкритому, розливному положенні. на Фіг. 3: показано на чотирьох втіленнях, як встановлювати новий трубопровід у дозуючий пристрій за винаходом. на Фіг. 4: показано засіб безпеки на випадок випадкового відкриття колонки. ДЕТАЛЬНИЙ ОПИС ВИНАХОДУ Як показано на Фіг. 1, винахід стосується дозатору напоїв для розливу, наприклад, пива з герметичного контейнера (8). Дозатор, показаний на Фіг. 1, є пересувним пристроєм з колесами, які полегшують його переміщення, наприклад, до якихось тимчасових подій. Але винахід не обмежується тільки пересувними дозаторами і стосується будь-якого дозуючого пристрою, який включає розливну колонку (1) з подовжньою частиною, по суті перпендикулярною до верхньої поверхні (11a) опорної плити (11), забезпеченою отвором і формуючою відвід наверху. Один кінець - “нижній кінець”- цієї розливної колонки кріпиться до верхньої поверхні (11a), і колонка має подовжній внутрішній канал (2), який утворює сполучення рідиною отвору в опорній плиті із розливним запірним клапаном (3a, 3b), розміщеним всередині розливної голівки (3) або поруч відводу на протилежному верхньому кінці розливної колонки і відкритому в оточуючу атмосферу в сторону опорної плити (11). У переважному втіленні колонка порожня, утворюючи завдяки своїй структурі внутрішній канал. В альтернативному втіленні внутрішність колонки може бути наповнена стискальним матеріалом, таким як піна або волокнистий матеріал, в якому легко сформувати канал, просто стиснувши його. Це втілення корисне тим, що воно термічно ізолює від зовнішніх умов трубопровід подачі, який проходить внутрішнім каналом. Дозуючі пристрої за винаходом особливо зручні для видачі пива або подібних до нього напоїв (наприклад, на основі солоду), сидру і будь-яких інших готових для видачі напоїв. Дозатори за винаходом відрізняються від дозаторів газованих напоїв, в яких джерело газованої води змішують з сумішшю концентрованих сиропів перш ніж подавати в кран. Користування насосом для подачі напою з вихідного отвору трубопроводу, як описано, наприклад, у US6832487, не передбачено, оскільки він робить шум, який не може асоціюватись з умовами обслуговування в пивних або кафе, i особливо подача пива насосом не сумісна з утворенням піни, потрібним для пива або подібних до нього напоїв. Напої у дозаторах, подібних до даного винаходу, подаються завдяки тиску, вищому ніж в оточуючій атмосфері. Високий тиск у контейнері досягається шляхом приведення джерела газу під тиском (7) у рідке сполучення з 3 UA 114507 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішністю контейнера (8) трубкою під тиском (6). Джерелом газу під тиском (7) може бути герметична пляшка або картридж, приєднання до мережі або компресор, або будь-яка їхня комбінація. В останньому випадку напій ніколи не контактує ні з яким елементом насосу. Цим користуються виключно для підвищення тиску у контейнері. У спеціальних бочках, які містять носій адсорбенту, такий як цеоліт або газова сажа, можливо накопичувати газ під тиском у самому контейнері, поглинутий носієм, описаним, наприклад, у WO02/014210, US4049158, WO2009/142977, US3096000; WO2006/086932, WO2008/014210 і в заяві EP номер EP11162787. Контейнер (8), яким може бути стандартна металева бочка або будь-який контейнер, зокрема, контейнер-у-сумці, може бути розміщено у відсіку або камері із холодильним засобом (12) для охолодження цього відсіку або камери. Охолоджувальну камеру можна об’єднати з пристроєм, щоб утворити стоячий окремо пересувний дозуючий пристрій, як показано на Фіг. 1, або можна відокремити від пристрою. У багатьох пивних чи пабах бочки зберігаються в охолоджувальних камерах, розміщених в окремій кімнаті, часто одним поверхом нижче розливної колонки або просто під робочою поверхнею, на якій стоїть розливна колонка. Тип і розміщення охолоджувальних засобів не є критичними для даного винаходу, і можна запроваджувати будь-які з відомих холодильних засобів, доступних на ринку. Якщо компресор або герметична пляшка використовуються як джерело газу під тиском, їх можна розмістити у камері, як показано на Фіг. 1, або у ємності, яку можна покласти на робочу поверхню, як показано на Фіг. 3(c). Наприклад, висота такої ємності повинна бути не більшою 250 мм, бажано не більше 200 мм, бажаніше не більше 150 мм, найбільш бажано не більше 100 мм, так щоб нею можливо було зручно користуватись на робочій поверхні, такій як у традиційних пивних або на кухонному прилавку. Дозуючий пристрій за винаходом включає трубопровід подачі (4), який має бути хоча б частково гнучким і мати перший, вхідний кінець і другий, вихідний кінець (4a). Терміни «вхідний» і «вихідний» стосуються напрямку потоку, коли трубопровід (4) в робочому положенні і використовується. Трубопровід (4) має бути хоча б частково гнучким, так щоб він міг слідувати за будь-яким вигином внутрішнього каналу (2) у розливній колонці (1), і особливо відводу наверху колонки. Вихідний кінець трубопроводу (4) необхідно закріпити у розливному клапані, придатному для регулювання потоку рідини з нього. У даному винаході клапан, розміщеній у клапанній голівці (3) розливної колонки (1), є запірним клапаном, який має першу і другу щічки (3a, 3b), придатні, як показано на Фіг. 2, для стиснутого прийняття гнучкої частини вихідного кінця трубопроводу (4) і для регулювання потоку рідини через нього шляхом зміни відстані між першою і другою щічками від першому, закритому положенні, d0, де гнучка частина трубопроводу стиснута і рідина не може текти через нього, (див. Фіг. 2(a)), до другого, відкритого, положення, d1, в якій трубопровід не стиснений або не повністю стиснений і рідина може по ньому текти (див. Фіг. 2(b)). Користування запірним клапаном (3a, 3b), розміщеним у клапанній голівці (3) у верхньому кінці розливної колонки, особливо корисне, тому що це дешева, гігієнічна і надійна клапанна система, яка потребує тільки, щоб вихідна частина (4a) трубопроводу подачі була гнучкою для сумісної роботи із запірним клапаном. При користуванні дозатором вперше або застосовуючи нову бочку, слід встановлювати новий трубопровід (4) з гігієнічних міркувань і завантажувати пристрій, щоб доставити рідкий вміст нової бочки у рідке сполучення з голівкою крану. Більшість розливних пристроїв потребують, що трубопровід вводився з-під опорної плити, крізь отвір і на всю довжину вверх по каналу, доки він не досягне клапанної голівки (3) і виходу з каналу. Цей метод введення «знизувверх» часто є досить складним і може привести лінивого користувача до намагань використовувати трубопровід (4) кілька разів, приєднуючи той самий трубопровід до кількох нових бочок, підвищуючи таким чином ризик бактеріологічного зараження. У US2004/0226967 описано контейнер, постійно з’єднаний із трубопроводом, так що коли бочка стає порожньою, його неможливо видалити, не видаливши одночасно і трубопровід (4). Це, звичайно, змушує і лінивого користувача замінювати трубопровід з кожною новою бочкою, але це не робить проведення трубопроводу через канал колонки легшим. Тому це не вважають оптимальним рішенням. З цих міркувань бажано мати розливну колонку такою, щоб можна було вводити трубопровід у послідовності “зверху-вниз”, у такий спосіб набагато легше контролювати, ніж у послідовності “знизу-вверх”. Іншими словами, бажано, щоб вхідний кінець трубопроводу мав з’єднуючий засіб (5) для рідкого сполучення трубопроводу із внутрішністю бочки, і його можна було б ввести з верхнього кінця розливної колонки, переважно через голівку розливного клапану, тримаючи його у відкритому положенні, і далі на всю довжину вниз під опорну пластину, де його можна провести і з’єднати з новою бочкою. Але перший вхідний кінець трубопроводу оснащений з’єднуючим засобом (5), який звичайно є більшим від розміру поперечного перетину 4 UA 114507 C2 5 10 15 20 25 30 35 40 45 50 55 60 трубопроводу і використовується для сполучення цього вхідного кінця з контейнером, сполучаючи цей вхідний кінець з контейнером, і таким чином приводячи рідину з контейнера до вихідного кінця трубопроводу. У переважному втіленні з’єднуючий засіб (5) забезпечує рознімне сполучення з контейнером, таке як за допомогою з’єднального штифта з пружиною (зачіпки), нарізної гайки, шпильки, бажано з безпечною властивістю, як кільце, поставлене з однієї його сторони, або щось подібне. В альтернативному втіленні сполучення з контейнером, отримане за допомогою з’єднуючого засобу (5), є постійним, як, наприклад, еластична зачіпка. Це рішення пропонує таку ж вигоду, як і трубопровід, постійно приєднаний до контейнера, описаний у US2004/0226967, в тому, що коли бочка порожня, його неможливо видалити, не видаливши трубопровід (4), так що новий трубопровід (4) необхідно змонтувати з новою бочкою, що забезпечує гігієнічні умови пристрою. На відміну від трубопроводу, постійно приєднаного до бочки, винахід застосовує з’єднуючий засіб зачіпку, яка дозволяє зручніше вводити трубопровід «зверху-вниз». Для застосування методу введення «зверху-вниз» потрібні дві умови: (a) по-перше, з’єднуючий засіб (5) для приєднання вхідного кінця трубопроводу до отвору контейнера має бути меншим, ніж розмір поперечного перетину каналу колонки (2), щонайменше протягом введення нового трубопроводу, так щоб його можна було провести крізь цей канал, і (b) по-друге, введення через клапан або вхідний кінець за допомогою з’єднуючого засобу (5) або через вихідний кінець має бути легким. Обидві вищеназвані вимоги здійснені у даному винаході: колонку (1) засобом (1b) для відкриття частини каналу (2), яка тягнеться від певної точки подовжньої частини вверх до частини відводу і запірного клапану і включно з ними, так що перша і друга щічки (3a, 3b) можуть бути відокремлені одна від одної на відстань, значно більшу ніж та, що відповідає відкритому положенню, d1. На Фіг. 3 показані різні втілення дозаторів за винаходом, в яких введення трубопроводу (4) значно спрощене завдяки можливості відкриття хоча б частини каналу, яка включає частину довгуватої його частини, а також відвід і повне відокремлення першої і другої щічок (3a, 3b) одна від одної. Під повним відокремленням тут розуміється, що щічки відокремлюють на відстань, значно більшу, ніж d1, їхня розливна позиція під час користування. На Фіг. 3(a) показане перше втілення, де передня панель (1b), простягнута уздовж значної частини переднього кінця подовжньої частини колонки, кріпиться на шарнірах так, що її можна відкрити, щоб дати доступ до внутрішності каналу (2). Простягнута панель (1b) також включає частину клапанної голівки (3) і другу щічку (3b), а інша частина клапанної голівки (3) і перша щічка (3a) залишаються приєднаними до статичної частини колонки. З цим втіленням можна побачити, що введення нового трубопроводу як “знизу-вверх” так і, як показано на Фіг., “зверху-вниз” стає надзвичайно легким, оскільки порожнє місце дозволяє вводити всі елементи трубопроводу в канал, а також і між щічками запірного клапану. Друге втілення, показане на Фіг. 3(b), є подібним до того, яке показано на Фіг. 3(a), за винятком того факту, що шарнірна панель (1b) простягається уздовж зменшеної частини простягнутої частини колонки. Перше втілення на Фіг. 3(a) корисніше другого, показаного на Фіг. 3(b) тим, що дозволяє введення способом «зверху-вниз» із з’єднуючим засобом (5) більших розмірів. Дійсно, з естетичних міркувань, легше спроектувати колонку (1), ширшу в основі, ніж зверху, дозволяючи завдяки цьому утворювати внутрішній канал більших розмірів на дні колонки, ніж наверху. Це показує, що пункт подовжньої частини колонки, де панель (1b) кріпиться на шарніри, дійсно залежить від розмірів кожного елемента пристрою і трубопроводу. Проте бажано, щоб частина каналу (2), яку можна відкривати, включала щонайменше 60% повної довжини довгуватої частини каналу, бажано щонайменше 80%, ще краще щонайменше 90%. Це полегшує введення нового трубопроводу в канал. На Фіг. 3(c) та Фіг. 3(d) показано альтернативне втілення, в якому розливна клапанна голівка (3) як ціле залишається приєднаною до кожної шарнірної панелі (1b) (див. Фіг. 3(c)) або до статичної частини (див. Фіг. 3(d)) і включає шарнірний вузол, який дозволяє відокремити першу і другу щічки (3a, 3b) на відстань, більшу тієї, що відповідає відкритому положенню, d1. Бажано, щоб відкривання рухомої кришки (1b) ініціювало відкриття клапанної голівки (3) відносно її шарнірів, наприклад, надаючи еластичний засіб, природно зміщений так, щоб відкривати клапанну голівку, але обмежений, коли панель (1b) закрито. В альтернативному втіленні розливна клапанна голівка на шарнірах (3) може бути відокремленою від колонки (1), але можна, переважно, запобігати відділенню будь-якої частини, щоб запобігти втрати компонента. Коли на Фіг. 3(a)-(c) показано втілення, в яких шарнірна панель (1b) покриває передню сторону колонки (наприклад, сторону розливного виходу), то на Фіг. 3(d) показане втілення, в кому шарнірну панель розміщено з задньої сторони колонки. 5 UA 114507 C2 5 10 15 20 25 30 35 Основною перевагою дозаторів за винаходом є те, що новий трубопровід (4) може бути вставлений дуже легко в послідовності “зверху-вниз”, від верхівки розливної колонки (1) через внутрішній канал (2) на всю довжину вниз до контейнера, де вхід трубопроводу можна приєднати до отвору контейнера за допомогою з’єднуючого засобу (5), а також і більш традиційною, хоча і досить складною, послідовністю “знизу-верх”, де трубопровід проводять зпід опорної плити (11), вверх по каналу і між щічками (3a, 3b) запірного клапану, де досить вільного місця і є доступ для маніпуляцій з трубкою. Щоб запобігти неконтрольованому витіканню рідини з трубопроводу в разі, якщо канал випадково або через недогляд відкриється, колонку дозаторного пристрою за винаходом можна оснастити засобом безпеки (1a). Зокрема, як показано на Фіг. 4, такий засіб безпеки може бути об’єднаним з дизайном засобу відкриття (1b), так що: (a) коли рухома панель (1b) закрита у дозуючій конфігурації, найменший діаметр каналу, Dflow, є більшим, ніж діаметр трубопроводу (4) (див. Фіг. 4(a)), (b) коли рухома панель (1b) повністю відкрита, дозволяючи введення /виведення трубопроводу (4), найменший діаметр, Dload, каналу є більшим розмірів з’єднуючого засобу (5), дозволяючи таким чином вводити /виводити трубопровід (4) в канал (2) або з нього (див. Фіг. 4(c)); і (c) коли рухома панель (1b) нещільно прикрита, найменший діаметр, D seal каналу є таким, що трубопровід (4) є затиснутим, блокуючи завдяки цьому будь-яку течу рідини по ньому (див. Фіг. 4(b)). На Фіг. 4, засіб безпеки (1a) має перший виступ на шарнірній панелі, який діє як рухома щічка безпечного запірного клапану в залежності від ступеню відкритості панелі. Другою щічкою такого безпечного запірного клапану може бути стінка каналу, протилежна першому виступу; якщо необхідно, стінка каналу може мати другий, статичний виступ, який діє спільно з першим. Конфігурація засобу безпеки, показана на Фіг. 4, придатна для використання у даному винаході, тому що діаметр, Dflow, каналу під час користування (див. Фіг. 4(a)) потребує тільки пристосування діаметра трубопроводу (4) (Dflow ≥ d1), в той час як діаметр, Dload, каналу (див. Фіг. 4(c)) має дозволяти прохід з’єднуючого засобу (5) в разі введення методом “зверху-вниз” (Dload ≥ Dflow). Якщо шарнірна панель (1b) випадково розімкнеться і відкриється обертанням відносно своїх шарнірів силою гравітації (див. Фіг. 4(b)), виступ шарнірної панелі (1b) буде діяти як ексцентрик і зменшувати менший діаметр, Dseal, каналу приблизно до d0 (Dseal ≃ d0), так що трубопровід (4) стане затисненим і таким чином припиниться потік рідини по ньому. Якщо потрібне виведення трубопроводу, то достатньо провернути шарнірну панель (1b) трохи далі, так щоб виступ, подібний до ексцентрика, відокремився від протилежної стіни і збільшив діаметр каналу до Dload, як показано на Фіг. 4(c). ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Набір частин для дозування напою з герметичного контейнера, який включає: (a) перший щонайменше частково гнучкий трубопровід для подачі напоїв (4), який має вхідний і вихідний кінці (4а), причому вхідний кінець оснащено з'єднуючим засобом (5) для сполучення вхідного кінця з контейнером, що містить рідину, яка буде дозуватись, а вихідний кінець (4а) має гнучку частину, і (b) розливний пристрій, який має: опорну плиту (11), яка при використанні являє собою по суті горизонтальну площину та має верхню поверхню (11а), нижню поверхню (11b) і отвір, який з'єднує ці верхню і нижню поверхні, розливну колонку (1), яка має подовжню частину, що прикріплена і виступає по суті перпендикулярно до верхньої поверхні (11а), формуючи зверху відвід, а також має подовжній внутрішній канал (2), який забезпечує рідинне сполучення отвору опорної плити з розливним запірним клапаном (3а, 3b), розміщеним у розливній головці (3), розташованій на або поруч з відводом на протилежному верхньому кінці розливної колонки, і відкритим до зовнішнього середовища з боку опорної плити (11), причому розливний запірний клапан має першу і другу щічки (3а, 3b), придатні для затискування між ними гнучкої частини вихідного кінця (4а) трубопроводу подачі і для регулювання потоку рідини між ними, змінюючи відстань між першою і другою щічками від першого, закритого положення, d0, в якому гнучку частину трубопроводу подачі затиснено, і рідина не може текти по ньому, до другого, відкритого положення, d1, в якому трубопровід подачі не затиснений повністю і рідина може текти по ньому, який відрізняється тим, що колонка (1) включає засіб (1b) для відкривання частини каналу (2), яка тягнеться від певної точки подовжньої частини вверх і включає частину відводу і запірного 6 UA 114507 C2 5 10 15 20 25 30 35 40 45 50 55 клапана так, що перша і друга щічки (3а, 3b) відводяться одна від одної на відстань, значно більшу тієї, що відповідає відкритому положенню, d1. 2. Набір частин за п. 1, в якому засіб для відкривання (1b) включає рухому панель, прикріплену до колонки (1) фіксуючим засобом, який переважно включає шарніри, і який у закритій позиції закриває отвір каналу, який проходить від фіксуючого засобу і щонайменше до клапанної розливної головки (3), а у відкритому положенні цей отвір є видимим для користувача. 3. Набір частин за п. 1 або п. 2, в якому вхідний кінець трубопроводу подачі (4) виконано так, що його можливо ввести через канал (2) і отвір опорної пластини від верхньої до нижньої поверхонь, а його вихідний кінець (4а) може бути закріплено між першою і другою щічками (3а, 3b) запірного клапана після закриття частини каналу, яка включає цей запірний клапан (3). 4. Набір частин за п. 2 або п. 3, в якому засіб для відкривання (1b) включає засіб безпеки (1а), сконфігуровано так, що: (і) коли рухома панель (1b) закрита у дозуючій конфігурації, найменший діаметр каналу Dflow є більшим за діаметр трубопроводу подачі (4), (іі) коли рухома панель (1b) повністю відкрита, дозволяючи вводити/виводити трубопровід подачі (4), найменший діаметр каналу Dload є більшим, ніж розміри з'єднуючого засобу (5), дозволяючи завдяки цьому вводити трубопровід подачі (4) у канал і виводити його з каналу (2); і (ііі) коли рухома панель (1b) нещільно закрита, найменший діаметр Dseal каналу є таким, що трубопровід подачі (4) стискується, блокуючи таким чином потік рідини по ньому. 5. Набір частий за будь-яким із пп. 1-4, в якому засіб (5) для приєднання трубопроводу подачі включає щонайменше один елемент з групи, що містить штифтовий замок, нарізну гайку, шпильку, бажано із властивістю безпеки, еластичну зачіпку. 6. Набір частин за будь-яким із пп. 1-5, в якому місце, яке визначає нижній рівень подовжньої частини каналу (2), який можна відкривати, віддалено від відводу колонки щонайменше на 50 % від повної довжини подовжньої частини колонки, бажано щонайменше на 75 %, а більш бажано щонайменше на 85 %. 7. Набір частин за будь-яким із пп. 1-6, в якому розливна головка (3), яка оточує запірний клапан (3а, 3b), має дві половини оболонки, шарнірно з'єднані так, що розливну головку можна відкривати, щоб відокремити дві щічки (3а, 3b) одну від однієї на відстань, більшу, ніж d1. 8. Набір частин за будь-яким із пп. 1-7, в якому опорна плита (11а) є верхньою частиною корпусу, що містить джерело газу під тиском (7), приєднане до входу у другий трубопровід під тиском (6), вихід якого має з'єднуючий засіб для приєднання цього вхідного кінця до контейнера, що містить рідину для дозування, причому висота цього корпусу не перевищує 250 мм, бажано не більше 200 мм, більш бажано не більше за 150 мм, найбільш бажано не більше ніж 100 мм, так щоб ним можна було користуватись на робочій поверхні, наприклад, традиційного бару або кухонної стійки. 9. Набір частин за будь-яким із пп. 1-7, який додатково включає охолоджувальний відсік, закритий зверху опорною плитою (11), і має охолоджувальний засіб (12), засіб для підтримування контейнера і, бажано, джерело газу під тиском, приєднане до входу у другий трубопровід під тиском (6), вихід якого має з'єднуючий засіб для приєднання цього вихідного кінця до контейнера, що містить рідину для дозування. 10. Набір частин за п. 9, який включає засіб для легкого переміщення розливного пристрою з одного місця на інше, наприклад колеса. 11. Набір частин за будь-яким із пп. 8-10, в якому джерелом газу під тиском є контейнер (7), що містить газ під тиском, газовий компресор, газ, адсорбований на твердому носії, такому як цеоліт, газ з мережі або будь-яка їх комбінація. 12. Набір частин за будь-яким із пп. 1-11, який додатково включає: (c) контейнер, бажано сумку-контейнер (8), що має кришку, оснащену першим отвором для рідини і другим отвором для газу, придатними для введення вхідного кінця трубопроводу подачі (4) і вихідного кінця трубопроводу для газу (6). 13. Набір частин за будь-яким із пп. 1-12, який додатково включає: (d) з'єднуючий пристрій (9) для приєднання входу трубопроводу подачі (4) і виходу трубопроводу під тиском (6) до відповідних отворів для рідини та газу. 14. Набір частин за п. 10 або п. 11, в якому напоєм для дозування, який міститься в контейнері, є пиво, газований напій на основі солоду, такий як безалкогольне пиво або сидр. 7 UA 114507 C2 8 UA 114507 C2 9 UA 114507 C2 10 UA 114507 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
ДивитисяДодаткова інформація
Назва патенту англійськоюBeverage dispensing unit with openable pinch valve
Автори англійськоюPeirsman, Daniel, van Hove, Sarah, van Rompaey, Johan
Автори російськоюПирсман Даниель, ван Говэ Сара, ван Ромпэй Йоган
