Швидкорознімне з’єднання із запірним клапаном

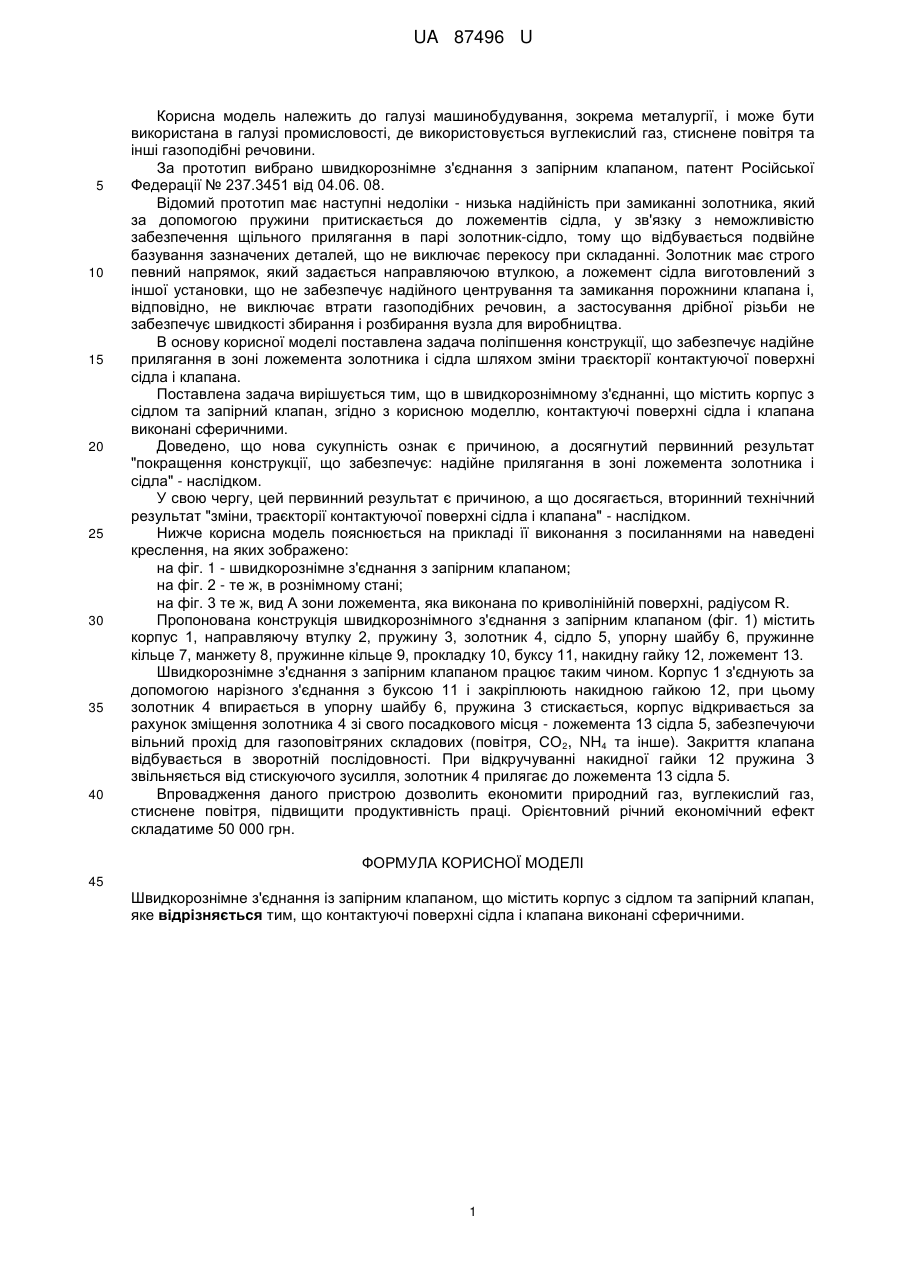

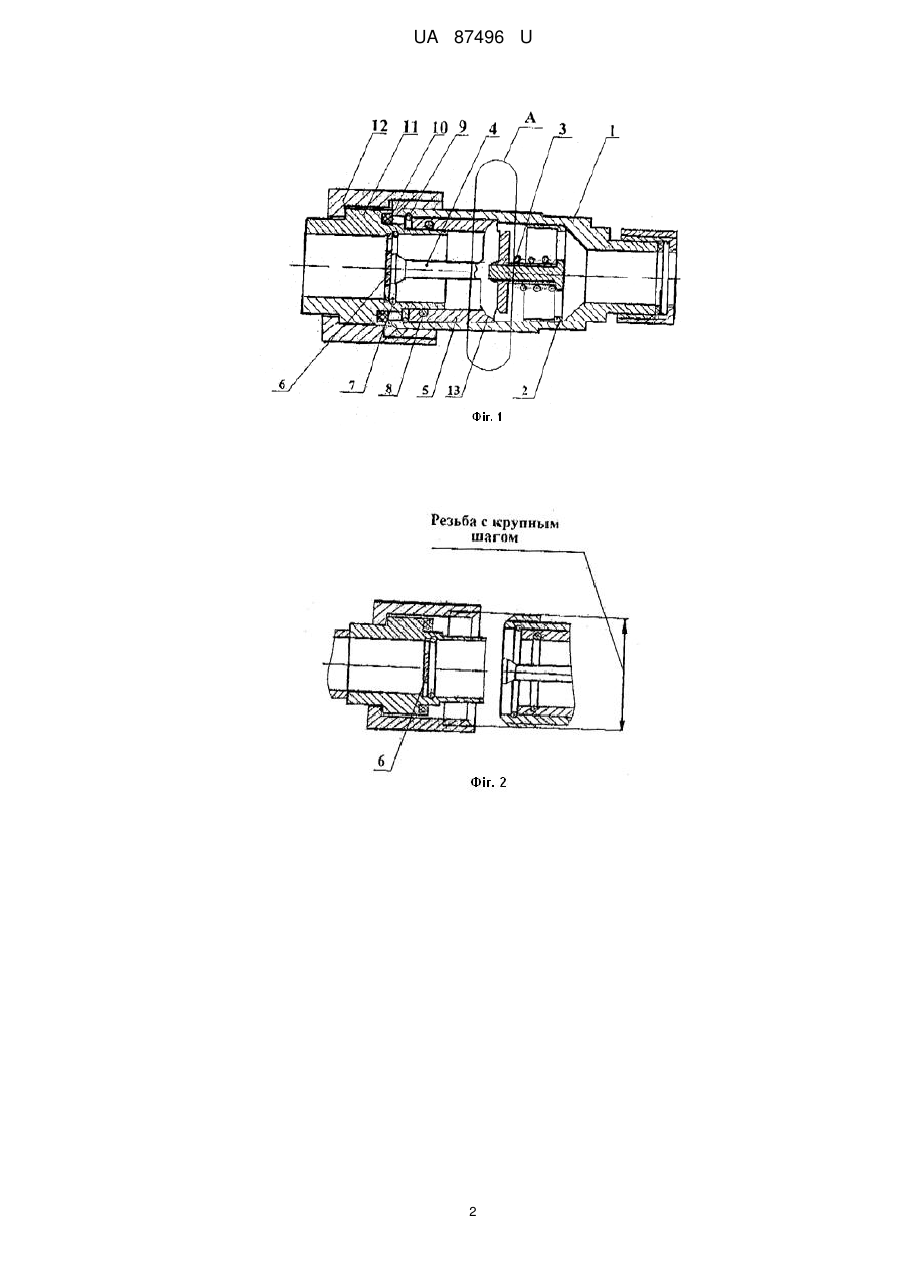

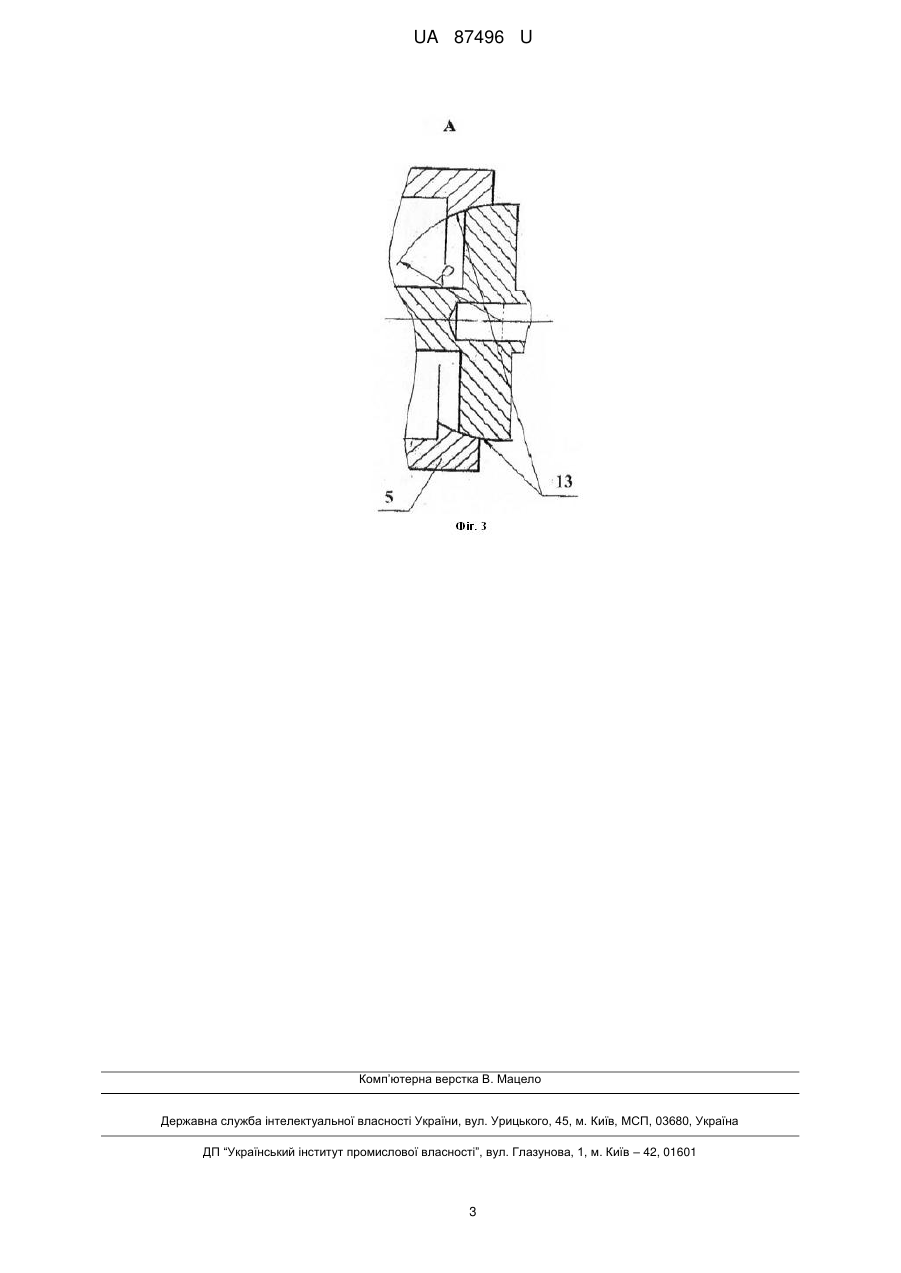

Реферат: Швидкорознімне з'єднання із запірним клапаном містить корпус з сідлом та запірний клапан. Контактуючі поверхні сідла і клапана виконані сферичними. UA 87496 U (12) UA 87496 U UA 87496 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування, зокрема металургії, і може бути використана в галузі промисловості, де використовується вуглекислий газ, стиснене повітря та інші газоподібні речовини. За прототип вибрано швидкорознімне з'єднання з запірним клапаном, патент Російської Федерації № 237.3451 від 04.06. 08. Відомий прототип має наступні недоліки - низька надійність при замиканні золотника, який за допомогою пружини притискається до ложементів сідла, у зв'язку з неможливістю забезпечення щільного прилягання в парі золотник-сідло, тому що відбувається подвійне базування зазначених деталей, що не виключає перекосу при складанні. Золотник має строго певний напрямок, який задається направляючою втулкою, а ложемент сідла виготовлений з іншої установки, що не забезпечує надійного центрування та замикання порожнини клапана і, відповідно, не виключає втрати газоподібних речовин, а застосування дрібної різьби не забезпечує швидкості збирання і розбирання вузла для виробництва. В основу корисної моделі поставлена задача поліпшення конструкції, що забезпечує надійне прилягання в зоні ложемента золотника і сідла шляхом зміни траєкторії контактуючої поверхні сідла і клапана. Поставлена задача вирішується тим, що в швидкорознімному з'єднанні, що містить корпус з сідлом та запірний клапан, згідно з корисною моделлю, контактуючі поверхні сідла і клапана виконані сферичними. Доведено, що нова сукупність ознак є причиною, а досягнутий первинний результат "покращення конструкції, що забезпечує: надійне прилягання в зоні ложемента золотника і сідла" - наслідком. У свою чергу, цей первинний результат є причиною, а що досягається, вторинний технічний результат "зміни, траєкторії контактуючої поверхні сідла і клапана" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланнями на наведені креслення, на яких зображено: на фіг. 1 - швидкорознімне з'єднання з запірним клапаном; на фіг. 2 - те ж, в рознімному стані; на фіг. 3 те ж, вид А зони ложемента, яка виконана по криволінійній поверхні, радіусом R. Пропонована конструкція швидкорознімного з'єднання з запірним клапаном (фіг. 1) містить корпус 1, направляючу втулку 2, пружину 3, золотник 4, сідло 5, упорну шайбу 6, пружинне кільце 7, манжету 8, пружинне кільце 9, прокладку 10, буксу 11, накидну гайку 12, ложемент 13. Швидкорознімне з'єднання з запірним клапаном працює таким чином. Корпус 1 з'єднують за допомогою нарізного з'єднання з буксою 11 і закріплюють накидною гайкою 12, при цьому золотник 4 впирається в упорну шайбу 6, пружина 3 стискається, корпус відкривається за рахунок зміщення золотника 4 зі свого посадкового місця - ложемента 13 сідла 5, забезпечуючи вільний прохід для газоповітряних складових (повітря, CO 2, NH4 та інше). Закриття клапана відбувається в зворотній послідовності. При відкручуванні накидної гайки 12 пружина 3 звільняється від стискуючого зусилля, золотник 4 прилягає до ложемента 13 сідла 5. Впровадження даного пристрою дозволить економити природний газ, вуглекислий газ, стиснене повітря, підвищити продуктивність праці. Орієнтовний річний економічний ефект складатиме 50 000 грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Швидкорознімне з'єднання із запірним клапаном, що містить корпус з сідлом та запірний клапан, яке відрізняється тим, що контактуючі поверхні сідла і клапана виконані сферичними. 1 UA 87496 U 2 UA 87496 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
