Ізольований віконний блок

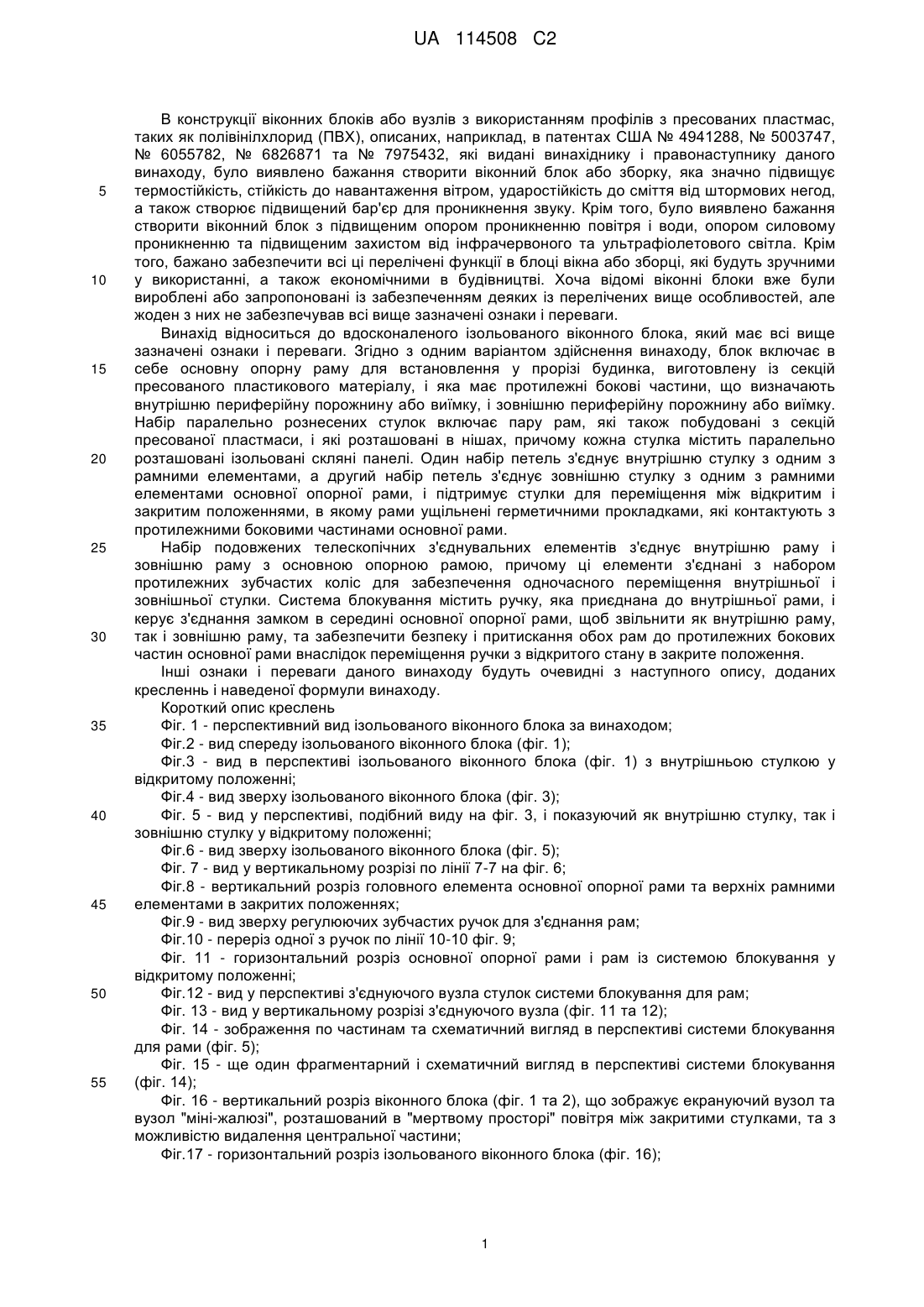

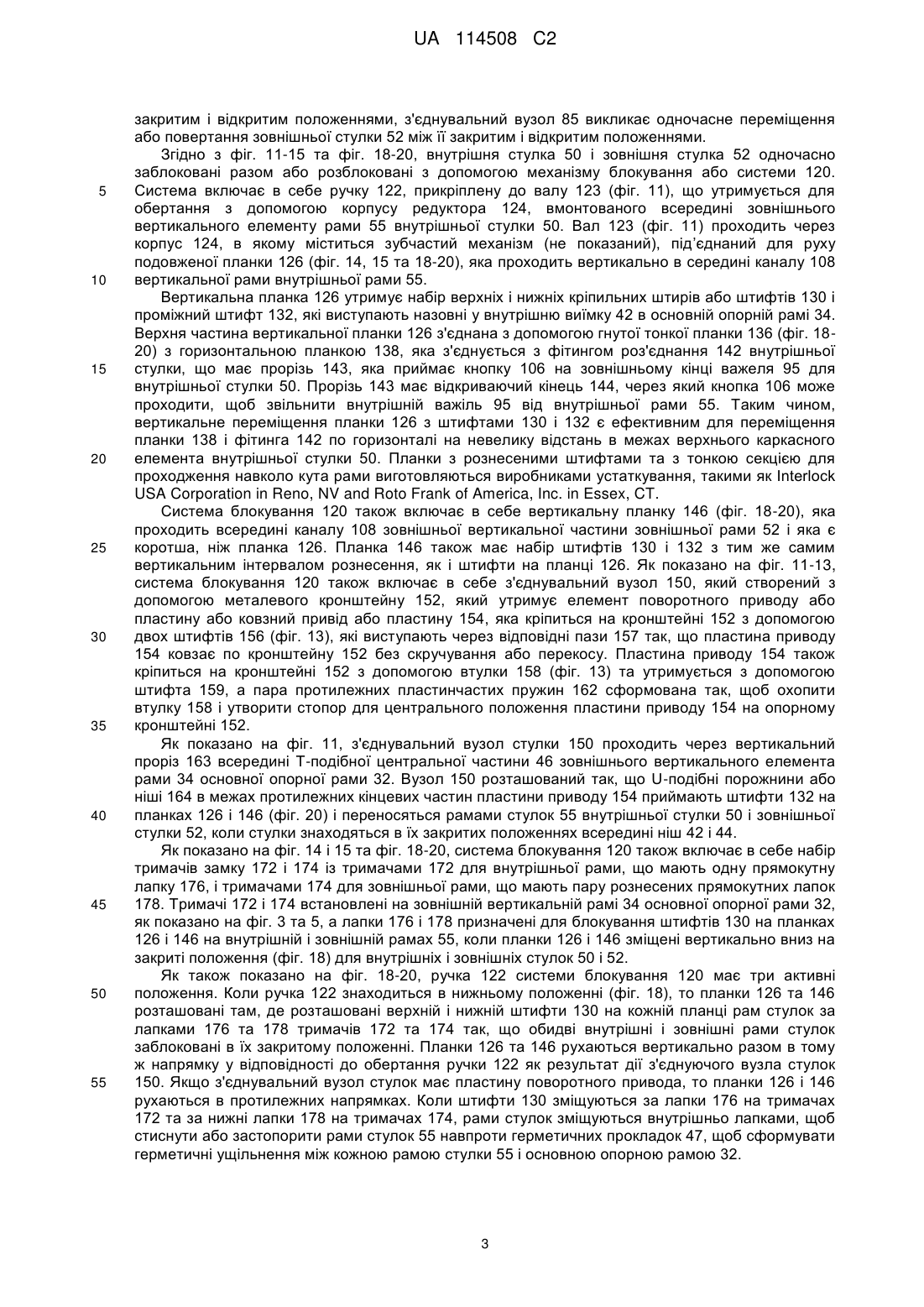

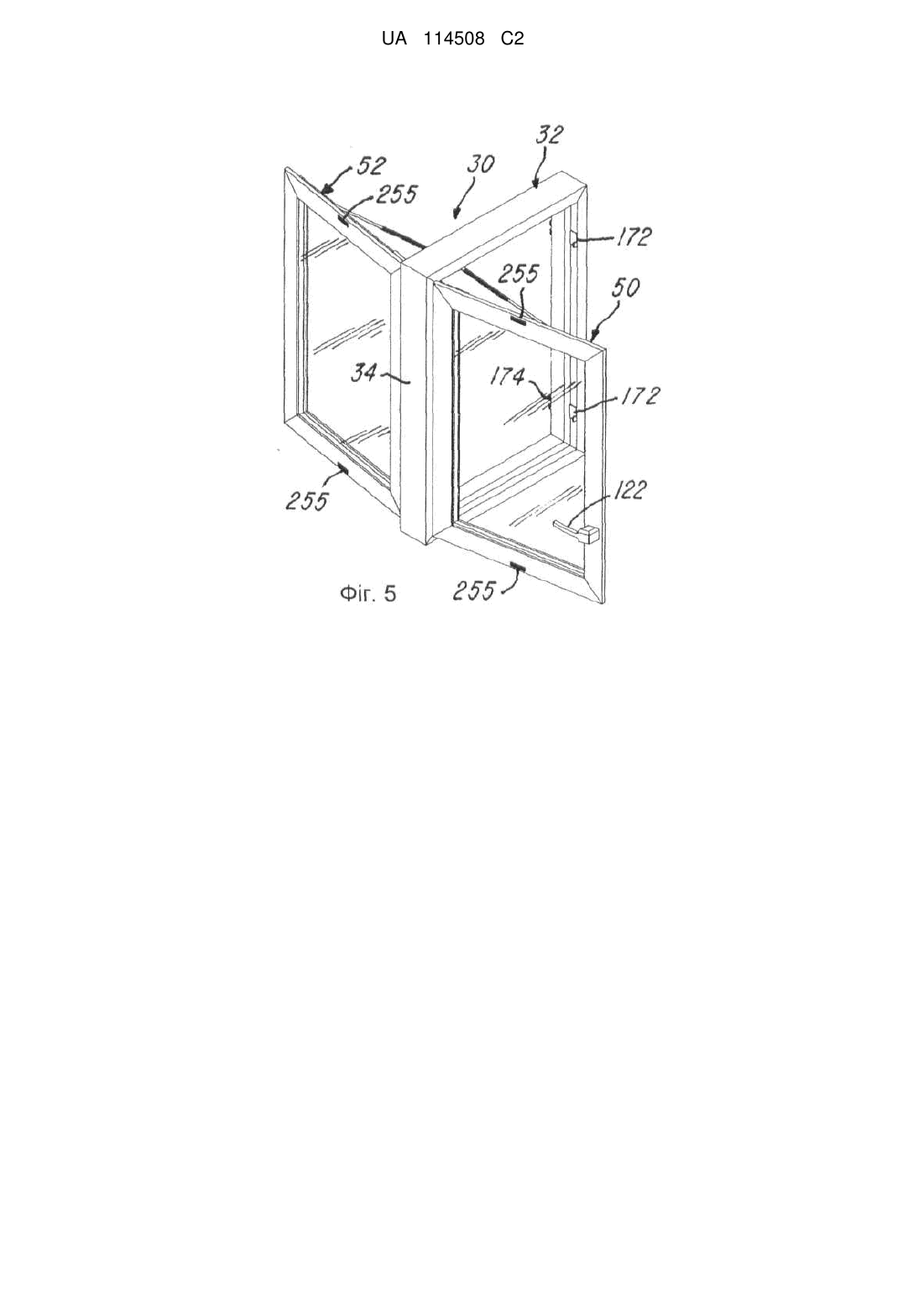

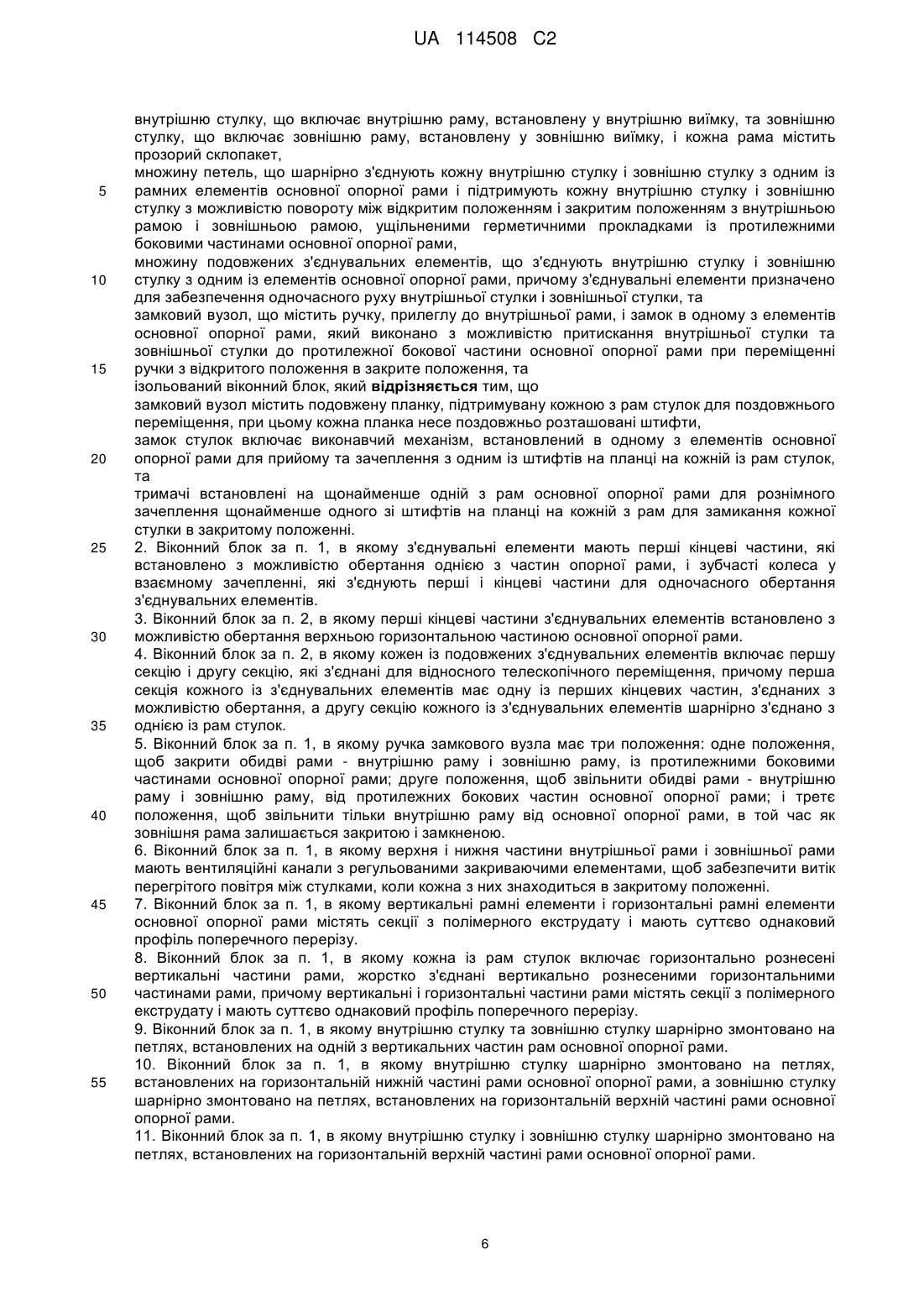

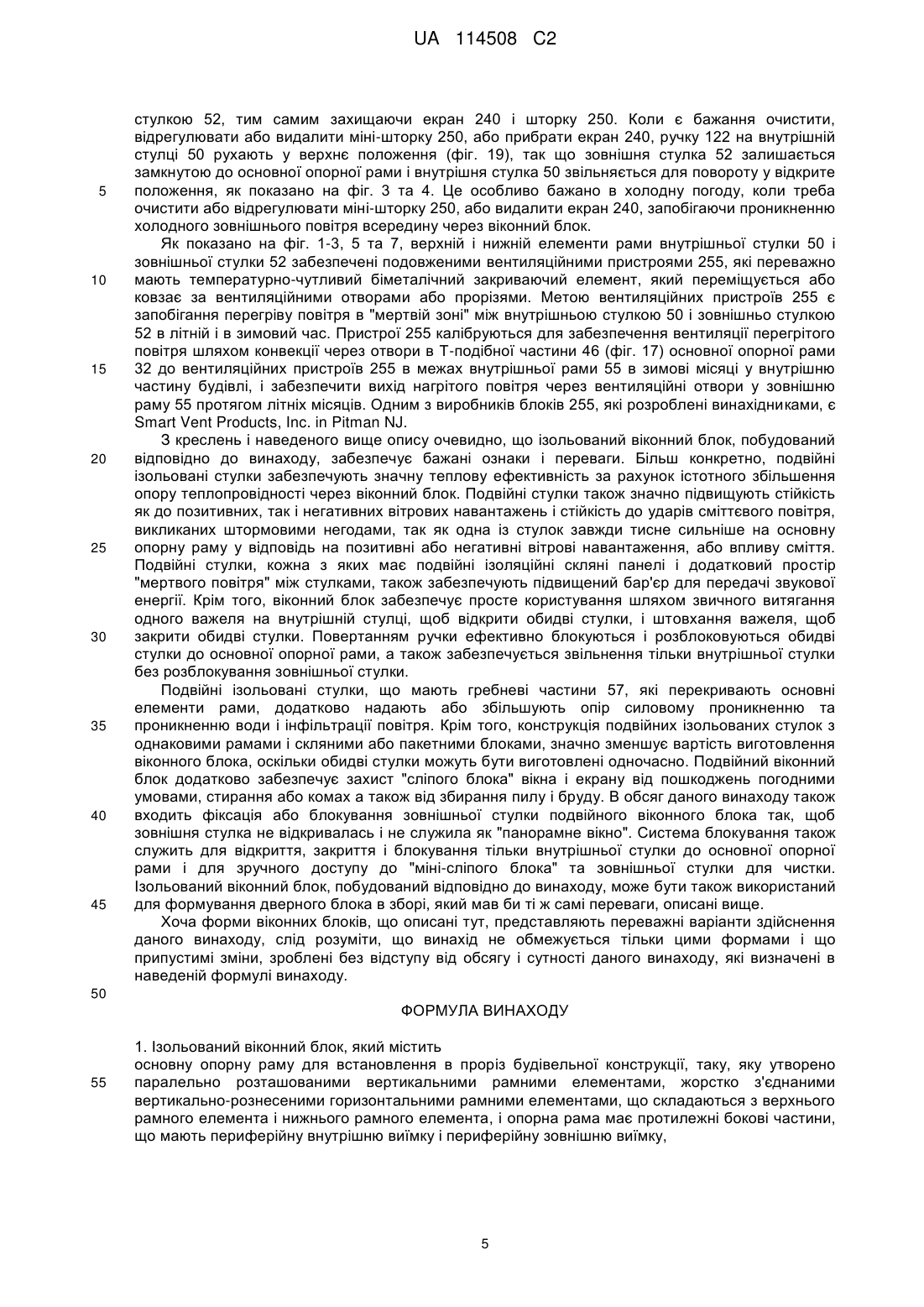

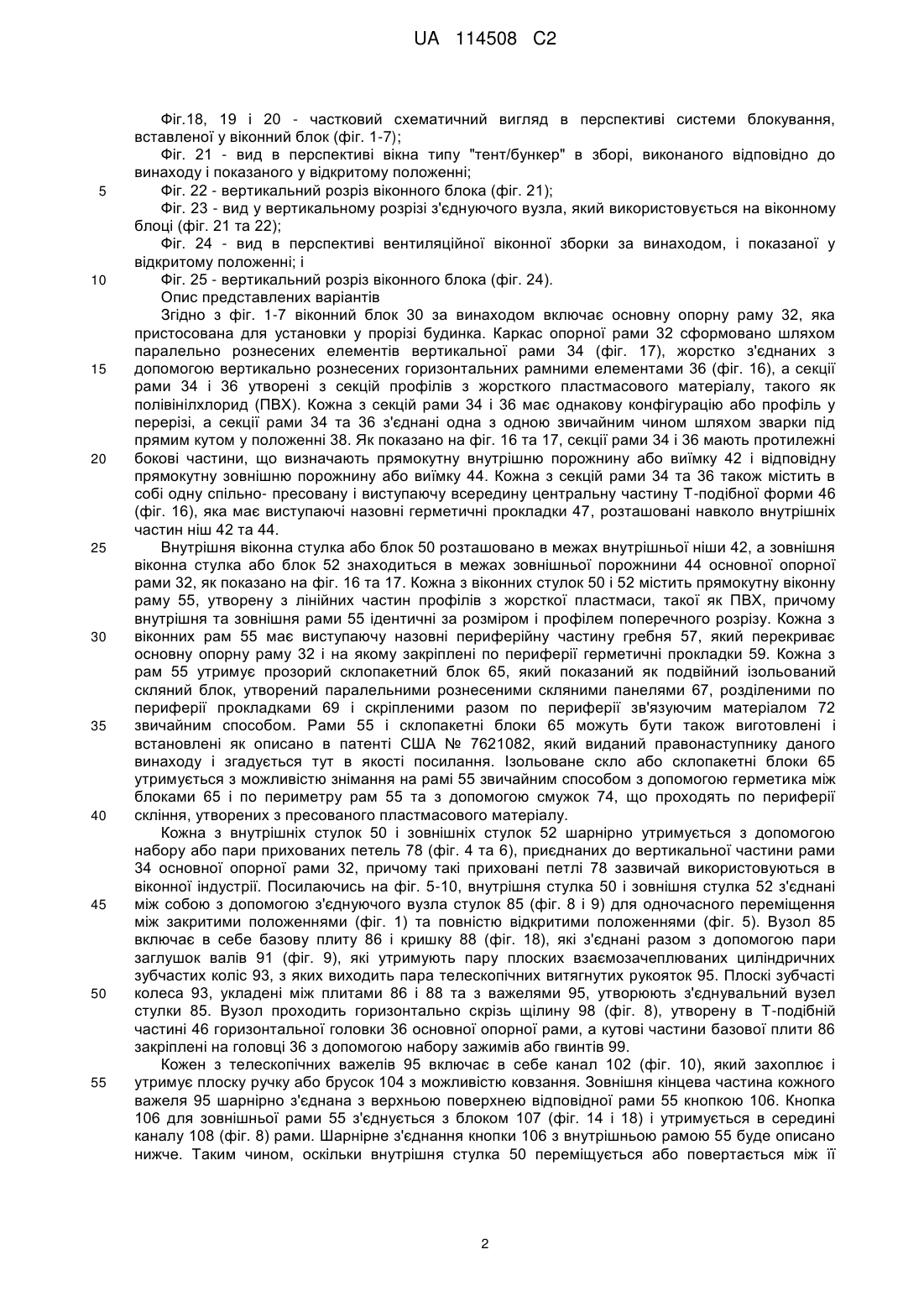

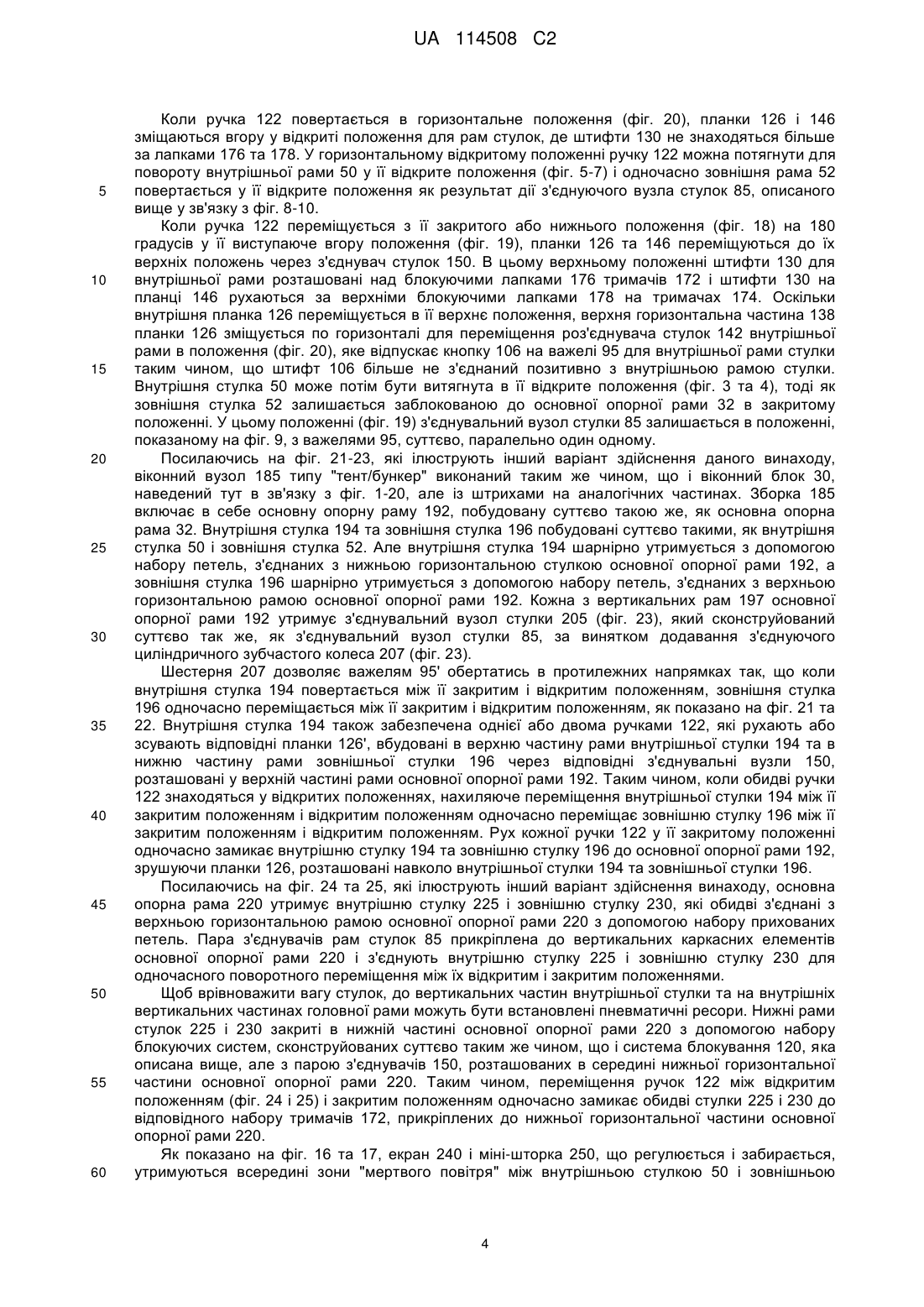

Реферат: Група винаходів стосується ізольованого віконного блока. Основна опорна рама утворена із секцій пресованого пластикового матеріалу і має протилежні бокові частини з периферійними нішами, які утримують внутрішню стулку і зовнішню стулку, кожна з яких має раму, утворену із секцій пресованого пластикового матеріалу, і має склопакет. Петлі підтримують подвійні стулки з можливістю повороту між відкритим і закритим положеннями, а зубчасті з'єднуючі телескопічні важелі з'єднують основну раму з рамами для їх одночасного переміщення. Система блокування містить ручку на внутрішній рамі для переміщення планки зі штифтами на рамах через механізм замка, встановленого на основній рами для одночасного запирання і відкривання обох стулок і відкривання тільки внутрішньої стулки. Екрануючий вузол та/або міні-жалюзі можуть кріпитися між стулками, а вікно з подвійними стулками можуть бути виготовлені різних форм. UA 114508 C2 (12) UA 114508 C2 UA 114508 C2 5 10 15 20 25 30 35 40 45 50 55 В конструкції віконних блоків або вузлів з використанням профілів з пресованих пластмас, таких як полівінілхлорид (ПВХ), описаних, наприклад, в патентах США № 4941288, № 5003747, № 6055782, № 6826871 та № 7975432, які видані винахіднику і правонаступнику даного винаходу, було виявлено бажання створити віконний блок або зборку, яка значно підвищує термостійкість, стійкість до навантаження вітром, ударостійкість до сміття від штормових негод, а також створює підвищений бар'єр для проникнення звуку. Крім того, було виявлено бажання створити віконний блок з підвищеним опором проникненню повітря і води, опором силовому проникненню та підвищеним захистом від інфрачервоного та ультрафіолетового світла. Крім того, бажано забезпечити всі ці перелічені функції в блоці вікна або зборці, які будуть зручними у використанні, а також економічними в будівництві. Хоча відомі віконні блоки вже були вироблені або запропоновані із забезпеченням деяких із перелічених вище особливостей, але жоден з них не забезпечував всі вище зазначені ознаки і переваги. Винахід відноситься до вдосконаленого ізольованого віконного блока, який має всі вище зазначені ознаки і переваги. Згідно з одним варіантом здійснення винаходу, блок включає в себе основну опорну раму для встановлення у прорізі будинка, виготовлену із секцій пресованого пластикового матеріалу, і яка має протилежні бокові частини, що визначають внутрішню периферійну порожнину або виїмку, і зовнішню периферійну порожнину або виїмку. Набір паралельно рознесених стулок включає пару рам, які також побудовані з секцій пресованої пластмаси, і які розташовані в нішах, причому кожна стулка містить паралельно розташовані ізольовані скляні панелі. Один набір петель з'єднує внутрішню стулку з одним з рамними елементами, а другий набір петель з'єднує зовнішню стулку з одним з рамними елементами основної опорної рами, і підтримує стулки для переміщення між відкритим і закритим положеннями, в якому рами ущільнені герметичними прокладками, які контактують з протилежними боковими частинами основної рами. Набір подовжених телескопічних з'єднувальних елементів з'єднує внутрішню раму і зовнішню раму з основною опорною рамою, причому ці елементи з'єднані з набором протилежних зубчастих коліс для забезпечення одночасного переміщення внутрішньої і зовнішньої стулки. Система блокування містить ручку, яка приєднана до внутрішньої рами, і керує з'єднання замком в середині основної опорної рами, щоб звільнити як внутрішню раму, так і зовнішню раму, та забезпечити безпеку і притискання обох рам до протилежних бокових частин основної рами внаслідок переміщення ручки з відкритого стану в закрите положення. Інші ознаки і переваги даного винаходу будуть очевидні з наступного опису, доданих кресленнь і наведеної формули винаходу. Короткий опис креслень Фіг. 1 - перспективний вид ізольованого віконного блока за винаходом; Фіг.2 - вид спереду ізольованого віконного блока (фіг. 1); Фіг.3 - вид в перспективі ізольованого віконного блока (фіг. 1) з внутрішньою стулкою у відкритому положенні; Фіг.4 - вид зверху ізольованого віконного блока (фіг. 3); Фіг. 5 - вид у перспективі, подібний виду на фіг. 3, і показуючий як внутрішню стулку, так і зовнішню стулку у відкритому положенні; Фіг.6 - вид зверху ізольованого віконного блока (фіг. 5); Фіг. 7 - вид у вертикальному розрізі по лінії 7-7 на фіг. 6; Фіг.8 - вертикальний розріз головного елемента основної опорної рами та верхніх рамними елементами в закритих положеннях; Фіг.9 - вид зверху регулюючих зубчастих ручок для з'єднання рам; Фіг.10 - переріз одної з ручок по лінії 10-10 фіг. 9; Фіг. 11 - горизонтальний розріз основної опорної рами і рам із системою блокування у відкритому положенні; Фіг.12 - вид у перспективі з'єднуючого вузла стулок системи блокування для рам; Фіг. 13 - вид у вертикальному розрізі з'єднуючого вузла (фіг. 11 та 12); Фіг. 14 - зображення по частинам та схематичний вигляд в перспективі системи блокування для рами (фіг. 5); Фіг. 15 - ще один фрагментарний і схематичний вигляд в перспективі системи блокування (фіг. 14); Фіг. 16 - вертикальний розріз віконного блока (фіг. 1 та 2), що зображує екрануючий вузол та вузол "міні-жалюзі", розташований в "мертвому просторі" повітря між закритими стулками, та з можливістю видалення центральної частини; Фіг.17 - горизонтальний розріз ізольованого віконного блока (фіг. 16); 1 UA 114508 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг.18, 19 і 20 - частковий схематичний вигляд в перспективі системи блокування, вставленої у віконний блок (фіг. 1-7); Фіг. 21 - вид в перспективі вікна типу "тент/бункер" в зборі, виконаного відповідно до винаходу і показаного у відкритому положенні; Фіг. 22 - вертикальний розріз віконного блока (фіг. 21); Фіг. 23 - вид у вертикальному розрізі з'єднуючого вузла, який використовується на віконному блоці (фіг. 21 та 22); Фіг. 24 - вид в перспективі вентиляційної віконної зборки за винаходом, і показаної у відкритому положенні; і Фіг. 25 - вертикальний розріз віконного блока (фіг. 24). Опис представлених варіантів Згідно з фіг. 1-7 віконний блок 30 за винаходом включає основну опорну раму 32, яка пристосована для установки у прорізі будинка. Каркас опорної рами 32 сформовано шляхом паралельно рознесених елементів вертикальної рами 34 (фіг. 17), жорстко з'єднаних з допомогою вертикально рознесених горизонтальних рамними елементами 36 (фіг. 16), а секції рами 34 і 36 утворені з секцій профілів з жорсткого пластмасового матеріалу, такого як полівінілхлорид (ПВХ). Кожна з секцій рами 34 і 36 має однакову конфігурацію або профіль у перерізі, а секції рами 34 та 36 з'єднані одна з одною звичайним чином шляхом зварки під прямим кутом у положенні 38. Як показано на фіг. 16 та 17, секції рами 34 і 36 мають протилежні бокові частини, що визначають прямокутну внутрішню порожнину або виїмку 42 і відповідну прямокутну зовнішню порожнину або виїмку 44. Кожна з секцій рами 34 та 36 також містить в собі одну спільно- пресовану і виступаючу всередину центральну частину Т-подібної форми 46 (фіг. 16), яка має виступаючі назовні герметичні прокладки 47, розташовані навколо внутрішніх частин ніш 42 та 44. Внутрішня віконна стулка або блок 50 розташовано в межах внутрішньої ніши 42, а зовнішня віконна стулка або блок 52 знаходиться в межах зовнішньої порожнини 44 основної опорної рами 32, як показано на фіг. 16 та 17. Кожна з віконних стулок 50 і 52 містить прямокутну віконну раму 55, утворену з лінійних частин профілів з жорсткої пластмаси, такої як ПВХ, причому внутрішня та зовнішня рами 55 ідентичні за розміром і профілем поперечного розрізу. Кожна з віконних рам 55 має виступаючу назовні периферійну частину гребня 57, який перекриває основну опорну раму 32 і на якому закріплені по периферії герметичні прокладки 59. Кожна з рам 55 утримує прозорий склопакетний блок 65, який показаний як подвійний ізольований скляний блок, утворений паралельними рознесеними скляними панелями 67, розділеними по периферії прокладками 69 і скріпленими разом по периферії зв'язуючим матеріалом 72 звичайним способом. Рами 55 і склопакетні блоки 65 можуть бути також виготовлені і встановлені як описано в патенті США № 7621082, який виданий правонаступнику даного винаходу і згадується тут в якості посилання. Ізольоване скло або склопакетні блоки 65 утримується з можливістю знімання на рамі 55 звичайним способом з допомогою герметика між блоками 65 і по периметру рам 55 та з допомогою смужок 74, що проходять по периферії скління, утворених з пресованого пластмасового матеріалу. Кожна з внутрішніх стулок 50 і зовнішніх стулок 52 шарнірно утримується з допомогою набору або пари прихованих петель 78 (фіг. 4 та 6), приєднаних до вертикальної частини рами 34 основної опорної рами 32, причому такі приховані петлі 78 зазвичай використовуються в віконної індустрії. Посилаючись на фіг. 5-10, внутрішня стулка 50 і зовнішня стулка 52 з'єднані між собою з допомогою з'єднуючого вузла стулок 85 (фіг. 8 і 9) для одночасного переміщення між закритими положеннями (фіг. 1) та повністю відкритими положеннями (фіг. 5). Вузол 85 включає в себе базову плиту 86 і кришку 88 (фіг. 18), які з'єднані разом з допомогою пари заглушок валів 91 (фіг. 9), які утримують пару плоских взаємозачеплюваних циліндричних зубчастих коліс 93, з яких виходить пара телескопічних витягнутих рукояток 95. Плоскі зубчасті колеса 93, укладені між плитами 86 і 88 та з важелями 95, утворюють з'єднувальний вузел стулки 85. Вузол проходить горизонтально скрізь щілину 98 (фіг. 8), утворену в Т-подібній частині 46 горизонтальної головки 36 основної опорної рами, а кутові частини базової плити 86 закріплені на головці 36 з допомогою набору зажимів або гвинтів 99. Кожен з телескопічних важелів 95 включає в себе канал 102 (фіг. 10), який захоплює і утримує плоску ручку або брусок 104 з можливістю ковзання. Зовнішня кінцева частина кожного важеля 95 шарнірно з'єднана з верхньою поверхнею відповідної рами 55 кнопкою 106. Кнопка 106 для зовнішньої рами 55 з'єднується з блоком 107 (фіг. 14 і 18) і утримується в середині каналу 108 (фіг. 8) рами. Шарнірне з'єднання кнопки 106 з внутрішньою рамою 55 буде описано нижче. Таким чином, оскільки внутрішня стулка 50 переміщується або повертається між її 2 UA 114508 C2 5 10 15 20 25 30 35 40 45 50 55 закритим і відкритим положеннями, з'єднувальний вузол 85 викликає одночасне переміщення або повертання зовнішньої стулки 52 між її закритим і відкритим положеннями. Згідно з фіг. 11-15 та фіг. 18-20, внутрішня стулка 50 і зовнішня стулка 52 одночасно заблоковані разом або розблоковані з допомогою механізму блокування або системи 120. Система включає в себе ручку 122, прикріплену до валу 123 (фіг. 11), що утримується для обертання з допомогою корпусу редуктора 124, вмонтованого всередині зовнішнього вертикального елементу рами 55 внутрішньої стулки 50. Вал 123 (фіг. 11) проходить через корпус 124, в якому міститься зубчастий механізм (не показаний), під’єднаний для руху подовженої планки 126 (фіг. 14, 15 та 18-20), яка проходить вертикально в середині каналу 108 вертикальної рами внутрішньої рами 55. Вертикальна планка 126 утримує набір верхніх і нижніх кріпильних штирів або штифтів 130 і проміжний штифт 132, які виступають назовні у внутрішню виїмку 42 в основній опорній рамі 34. Верхня частина вертикальної планки 126 з'єднана з допомогою гнутої тонкої планки 136 (фіг. 1820) з горизонтальною планкою 138, яка з'єднується з фітингом роз'єднання 142 внутрішньої стулки, що має прорізь 143, яка приймає кнопку 106 на зовнішньому кінці важеля 95 для внутрішньої стулки 50. Прорізь 143 має відкриваючий кінець 144, через який кнопка 106 може проходити, щоб звільнити внутрішній важіль 95 від внутрішньої рами 55. Таким чином, вертикальне переміщення планки 126 з штифтами 130 і 132 є ефективним для переміщення планки 138 і фітинга 142 по горизонталі на невелику відстань в межах верхнього каркасного елемента внутрішньої стулки 50. Планки з рознесеними штифтами та з тонкою секцією для проходження навколо кута рами виготовляються виробниками устаткування, такими як Interlock USA Corporation in Reno, NV and Roto Frank of America, Inc. in Essex, CT. Система блокування 120 також включає в себе вертикальну планку 146 (фіг. 18-20), яка проходить всередині каналу 108 зовнішньої вертикальної частини зовнішньої рами 52 і яка є коротша, ніж планка 126. Планка 146 також має набір штифтів 130 і 132 з тим же самим вертикальним інтервалом рознесення, як і штифти на планці 126. Як показано на фіг. 11-13, система блокування 120 також включає в себе з'єднувальний вузол 150, який створений з допомогою металевого кронштейну 152, який утримує елемент поворотного приводу або пластину або ковзний привід або пластину 154, яка кріпиться на кронштейні 152 з допомогою двох штифтів 156 (фіг. 13), які виступають через відповідні пази 157 так, що пластина приводу 154 ковзає по кронштейну 152 без скручування або перекосу. Пластина приводу 154 також кріпиться на кронштейні 152 з допомогою втулки 158 (фіг. 13) та утримується з допомогою штифта 159, а пара протилежних пластинчастих пружин 162 сформована так, щоб охопити втулку 158 і утворити стопор для центрального положення пластини приводу 154 на опорному кронштейні 152. Як показано на фіг. 11, з'єднувальний вузол стулки 150 проходить через вертикальний проріз 163 всередині Т-подібної центральної частини 46 зовнішнього вертикального елемента рами 34 основної опорної рами 32. Вузол 150 розташований так, що U-подібні порожнини або ніші 164 в межах протилежних кінцевих частин пластини приводу 154 приймають штифти 132 на планках 126 і 146 (фіг. 20) і переносяться рамами стулок 55 внутрішньої стулки 50 і зовнішньої стулки 52, коли стулки знаходяться в їх закритих положеннях всередині ніш 42 і 44. Як показано на фіг. 14 і 15 та фіг. 18-20, система блокування 120 також включає в себе набір тримачів замку 172 і 174 із тримачами 172 для внутрішньої рами, що мають одну прямокутну лапку 176, і тримачами 174 для зовнішньоїрами, що мають пару рознесених прямокутних лапок 178. Тримачі 172 і 174 встановлені на зовнішній вертикальній рамі 34 основної опорної рами 32, як показано на фіг. 3 та 5, а лапки 176 і 178 призначені для блокування штифтів 130 на планках 126 і 146 на внутрішній і зовнішній рамах 55, коли планки 126 і 146 зміщені вертикально вниз на закриті положення (фіг. 18) для внутрішніх і зовнішніх стулок 50 і 52. Як також показано на фіг. 18-20, ручка 122 системи блокування 120 має три активні положення. Коли ручка 122 знаходиться в нижньому положенні (фіг. 18), то планки 126 та 146 розташовані там, де розташовані верхній і нижній штифти 130 на кожній планці рам стулок за лапками 176 та 178 тримачів 172 та 174 так, що обидві внутрішні і зовнішні рами стулок заблоковані в їх закритому положенні. Планки 126 та 146 рухаються вертикально разом в тому ж напрямку у відповідності до обертання ручки 122 як результат дії з'єднуючого вузла стулок 150. Якщо з'єднувальний вузол стулок має пластину поворотного привода, то планки 126 і 146 рухаються в протилежних напрямках. Коли штифти 130 зміщуються за лапки 176 на тримачах 172 та за нижні лапки 178 на тримачах 174, рами стулок зміщуються внутрішньо лапками, щоб стиснути або застопорити рами стулок 55 навпроти герметичних прокладок 47, щоб сформувати герметичні ущільнення між кожною рамою стулки 55 і основною опорною рамою 32. 3 UA 114508 C2 5 10 15 20 25 30 35 40 45 50 55 60 Коли ручка 122 повертається в горизонтальне положення (фіг. 20), планки 126 і 146 зміщаються вгору у відкриті положення для рам стулок, де штифти 130 не знаходяться більше за лапками 176 та 178. У горизонтальному відкритому положенні ручку 122 можна потягнути для повороту внутрішньої рами 50 у її відкрите положення (фіг. 5-7) і одночасно зовнішня рама 52 повертається у її відкрите положення як результат дії з'єднуючого вузла стулок 85, описаного вище у зв'язку з фіг. 8-10. Коли ручка 122 переміщується з її закритого або нижнього положення (фіг. 18) на 180 градусів у її виступаюче вгору положення (фіг. 19), планки 126 та 146 переміщуються до їх верхніх положень через з'єднувач стулок 150. В цьому верхньому положенні штифти 130 для внутрішньої рами розташовані над блокуючими лапками 176 тримачів 172 і штифти 130 на планці 146 рухаються за верхніми блокуючими лапками 178 на тримачах 174. Оскільки внутрішня планка 126 переміщується в її верхнє положення, верхня горизонтальна частина 138 планки 126 зміщується по горизонталі для переміщення роз'єднувача стулок 142 внутрішньої рами в положення (фіг. 20), яке відпускає кнопку 106 на важелі 95 для внутрішньої рами стулки таким чином, що штифт 106 більше не з'єднаний позитивно з внутрішньою рамою стулки. Внутрішня стулка 50 може потім бути витягнута в її відкрите положення (фіг. 3 та 4), тоді як зовнішня стулка 52 залишається заблокованою до основної опорної рами 32 в закритому положенні. У цьому положенні (фіг. 19) з'єднувальний вузол стулки 85 залишається в положенні, показаному на фіг. 9, з важелями 95, суттєво, паралельно один одному. Посилаючись на фіг. 21-23, які ілюструють інший варіант здійснення даного винаходу, віконний вузол 185 типу "тент/бункер" виконаний таким же чином, що і віконний блок 30, наведений тут в зв'язку з фіг. 1-20, але із штрихами на аналогічних частинах. Зборка 185 включає в себе основну опорну раму 192, побудовану суттєво такою же, як основна опорна рама 32. Внутрішня стулка 194 та зовнішня стулка 196 побудовані суттєво такими, як внутрішня стулка 50 і зовнішня стулка 52. Але внутрішня стулка 194 шарнірно утримується з допомогою набору петель, з'єднаних з нижньою горизонтальною стулкою основної опорної рами 192, а зовнішня стулка 196 шарнірно утримується з допомогою набору петель, з'єднаних з верхньою горизонтальною рамою основної опорної рами 192. Кожна з вертикальних рам 197 основної опорної рами 192 утримує з'єднувальний вузол стулки 205 (фіг. 23), який сконструйований суттєво так же, як з'єднувальний вузол стулки 85, за винятком додавання з'єднуючого циліндричного зубчастого колеса 207 (фіг. 23). Шестерня 207 дозволяє важелям 95' обертатись в протилежних напрямках так, що коли внутрішня стулка 194 повертається між її закритим і відкритим положенням, зовнішня стулка 196 одночасно переміщається між її закритим і відкритим положенням, як показано на фіг. 21 та 22. Внутрішня стулка 194 також забезпечена однієї або двома ручками 122, які рухають або зсувають відповідні планки 126', вбудовані в верхню частину рами внутрішньої стулки 194 та в нижню частину рами зовнішньої стулки 196 через відповідні з'єднувальні вузли 150, розташовані у верхній частині рами основної опорної рами 192. Таким чином, коли обидві ручки 122 знаходяться у відкритих положеннях, нахиляюче переміщення внутрішньої стулки 194 між її закритим положенням і відкритим положенням одночасно переміщає зовнішню стулку 196 між її закритим положенням і відкритим положенням. Рух кожної ручки 122 у її закритому положенні одночасно замикає внутрішню стулку 194 та зовнішню стулку 196 до основної опорної рами 192, зрушуючи планки 126, розташовані навколо внутрішньої стулки 194 та зовнішньої стулки 196. Посилаючись на фіг. 24 та 25, які ілюструють інший варіант здійснення винаходу, основна опорна рама 220 утримує внутрішню стулку 225 і зовнішню стулку 230, які обидві з'єднані з верхньою горизонтальною рамою основної опорної рами 220 з допомогою набору прихованих петель. Пара з'єднувачів рам стулок 85 прикріплена до вертикальних каркасних елементів основної опорної рами 220 і з'єднують внутрішню стулку 225 і зовнішню стулку 230 для одночасного поворотного переміщення між їх відкритим і закритим положеннями. Щоб врівноважити вагу стулок, до вертикальних частин внутрішньої стулки та на внутрішніх вертикальних частинах головної рами можуть бути встановлені пневматичні ресори. Нижні рами стулок 225 і 230 закриті в нижній частині основної опорної рами 220 з допомогою набору блокуючих систем, сконструйованих суттєво таким же чином, що і система блокування 120, яка описана вище, але з парою з'єднувачів 150, розташованих в середині нижньої горизонтальної частини основної опорної рами 220. Таким чином, переміщення ручок 122 між відкритим положенням (фіг. 24 і 25) і закритим положенням одночасно замикає обидві стулки 225 і 230 до відповідного набору тримачів 172, прикріплених до нижньої горизонтальної частини основної опорної рами 220. Як показано на фіг. 16 та 17, екран 240 і міні-шторка 250, що регулюється і забирається, утримуються всередині зони "мертвого повітря" між внутрішньою стулкою 50 і зовнішньою 4 UA 114508 C2 5 10 15 20 25 30 35 40 45 стулкою 52, тим самим захищаючи екран 240 і шторку 250. Коли є бажання очистити, відрегулювати або видалити міні-шторку 250, або прибрати екран 240, ручку 122 на внутрішній стулці 50 рухають у верхнє положення (фіг. 19), так що зовнішня стулка 52 залишається замкнутою до основної опорної рами і внутрішня стулка 50 звільняється для повороту у відкрите положення, як показано на фіг. 3 та 4. Це особливо бажано в холодну погоду, коли треба очистити або відрегулювати міні-шторку 250, або видалити екран 240, запобігаючи проникненню холодного зовнішнього повітря всередину через віконний блок. Як показано на фіг. 1-3, 5 та 7, верхній і нижній елементи рами внутрішньої стулки 50 і зовнішньої стулки 52 забезпечені подовженими вентиляційними пристроями 255, які переважно мають температурно-чутливий біметалічний закриваючий елемент, який переміщується або ковзає за вентиляційними отворами або прорізями. Метою вентиляційних пристроїв 255 є запобігання перегріву повітря в "мертвій зоні" між внутрішньою стулкою 50 і зовнішньо стулкою 52 в літній і в зимовий час. Пристрої 255 калібруються для забезпечення вентиляції перегрітого повітря шляхом конвекції через отвори в Т-подібної частини 46 (фіг. 17) основної опорної рами 32 до вентиляційних пристроїв 255 в межах внутрішньої рами 55 в зимові місяці у внутрішню частину будівлі, і забезпечити вихід нагрітого повітря через вентиляційні отвори у зовнішню раму 55 протягом літніх місяців. Одним з виробників блоків 255, які розроблені винахідниками, є Smart Vent Products, Inc. in Pitman NJ. З креслень і наведеного вище опису очевидно, що ізольований віконний блок, побудований відповідно до винаходу, забезпечує бажані ознаки і переваги. Більш конкретно, подвійні ізольовані стулки забезпечують значну теплову ефективність за рахунок істотного збільшення опору теплопровідності через віконний блок. Подвійні стулки також значно підвищують стійкість як до позитивних, так і негативних вітрових навантажень і стійкість до ударів сміттєвого повітря, викликаних штормовими негодами, так як одна із стулок завжди тисне сильніше на основну опорну раму у відповідь на позитивні або негативні вітрові навантаження, або впливу сміття. Подвійні стулки, кожна з яких має подвійні ізоляційні скляні панелі і додатковий простір "мертвого повітря" між стулками, також забезпечують підвищений бар'єр для передачі звукової енергії. Крім того, віконний блок забезпечує просте користування шляхом звичного витягання одного важеля на внутрішній стулці, щоб відкрити обидві стулки, і штовхання важеля, щоб закрити обидві стулки. Повертанням ручки ефективно блокуються і розблоковуються обидві стулки до основної опорної рами, а також забезпечується звільнення тільки внутрішньої стулки без розблокування зовнішньої стулки. Подвійні ізольовані стулки, що мають гребневі частини 57, які перекривають основні елементи рами, додатково надають або збільшують опір силовому проникненню та проникненню води і інфільтрації повітря. Крім того, конструкція подвійних ізольованих стулок з однаковими рамами і скляними або пакетними блоками, значно зменшує вартість виготовлення віконного блока, оскільки обидві стулки можуть бути виготовлені одночасно. Подвійний віконний блок додатково забезпечує захист "сліпого блока" вікна і екрану від пошкоджень погодними умовами, стирання або комах а також від збирання пилу і бруду. В обсяг даного винаходу також входить фіксація або блокування зовнішньої стулки подвійного віконного блока так, щоб зовнішня стулка не відкривалась і не служила як "панорамне вікно". Система блокування також служить для відкриття, закриття і блокування тільки внутрішньої стулки до основної опорної рами і для зручного доступу до "міні-сліпого блока" та зовнішньої стулки для чистки. Ізольований віконний блок, побудований відповідно до винаходу, може бути також використаний для формування дверного блока в зборі, який мав би ті ж самі переваги, описані вище. Хоча форми віконних блоків, що описані тут, представляють переважні варіанти здійснення даного винаходу, слід розуміти, що винахід не обмежується тільки цими формами і що припустимі зміни, зроблені без відступу від обсягу і сутності даного винаходу, які визначені в наведеній формулі винаходу. 50 ФОРМУЛА ВИНАХОДУ 55 1. Ізольований віконний блок, який містить основну опорну раму для встановлення в проріз будівельної конструкції, таку, яку утворено паралельно розташованими вертикальними рамними елементами, жорстко з'єднаними вертикально-рознесеними горизонтальними рамними елементами, що складаються з верхнього рамного елемента і нижнього рамного елемента, і опорна рама має протилежні бокові частини, що мають периферійну внутрішню виїмку і периферійну зовнішню виїмку, 5 UA 114508 C2 5 10 15 20 25 30 35 40 45 50 55 внутрішню стулку, що включає внутрішню раму, встановлену у внутрішню виїмку, та зовнішню стулку, що включає зовнішню раму, встановлену у зовнішню виїмку, і кожна рама містить прозорий склопакет, множину петель, що шарнірно з'єднують кожну внутрішню стулку і зовнішню стулку з одним із рамних елементів основної опорної рами і підтримують кожну внутрішню стулку і зовнішню стулку з можливістю повороту між відкритим положенням і закритим положенням з внутрішньою рамою і зовнішньою рамою, ущільненими герметичними прокладками із протилежними боковими частинами основної опорної рами, множину подовжених з'єднувальних елементів, що з'єднують внутрішню стулку і зовнішню стулку з одним із елементів основної опорної рами, причому з'єднувальні елементи призначено для забезпечення одночасного руху внутрішньої стулки і зовнішньої стулки, та замковий вузол, що містить ручку, прилеглу до внутрішньої рами, і замок в одному з елементів основної опорної рами, який виконано з можливістю притискання внутрішньої стулки та зовнішньої стулки до протилежної бокової частини основної опорної рами при переміщенні ручки з відкритого положення в закрите положення, та ізольований віконний блок, який відрізняється тим, що замковий вузол містить подовжену планку, підтримувану кожною з рам стулок для поздовжнього переміщення, при цьому кожна планка несе поздовжньо розташовані штифти, замок стулок включає виконавчий механізм, встановлений в одному з елементів основної опорної рами для прийому та зачеплення з одним із штифтів на планці на кожній із рам стулок, та тримачі встановлені на щонайменше одній з рам основної опорної рами для рознімного зачеплення щонайменше одного зі штифтів на планці на кожній з рам для замикання кожної стулки в закритому положенні. 2. Віконний блок за п. 1, в якому з'єднувальні елементи мають перші кінцеві частини, які встановлено з можливістю обертання однією з частин опорної рами, і зубчасті колеса у взаємному зачепленні, які з'єднують перші і кінцеві частини для одночасного обертання з'єднувальних елементів. 3. Віконний блок за п. 2, в якому перші кінцеві частини з'єднувальних елементів встановлено з можливістю обертання верхньою горизонтальною частиною основної опорної рами. 4. Віконний блок за п. 2, в якому кожен із подовжених з'єднувальних елементів включає першу секцію і другу секцію, які з'єднані для відносного телескопічного переміщення, причому перша секція кожного із з'єднувальних елементів має одну із перших кінцевих частин, з'єднаних з можливістю обертання, а другу секцію кожного із з'єднувальних елементів шарнірно з'єднано з однією із рам стулок. 5. Віконний блок за п. 1, в якому ручка замкового вузла має три положення: одне положення, щоб закрити обидві рами - внутрішню раму і зовнішню раму, із протилежними боковими частинами основної опорної рами; друге положення, щоб звільнити обидві рами - внутрішню раму і зовнішню раму, від протилежних бокових частин основної опорної рами; і третє положення, щоб звільнити тільки внутрішню раму від основної опорної рами, в той час як зовнішня рама залишається закритою і замкненою. 6. Віконний блок за п. 1, в якому верхня і нижня частини внутрішньої рами і зовнішньої рами мають вентиляційні канали з регульованими закриваючими елементами, щоб забезпечити витік перегрітого повітря між стулками, коли кожна з них знаходиться в закритому положенні. 7. Віконний блок за п. 1, в якому вертикальні рамні елементи і горизонтальні рамні елементи основної опорної рами містять секції з полімерного екструдату і мають суттєво однаковий профіль поперечного перерізу. 8. Віконний блок за п. 1, в якому кожна із рам стулок включає горизонтально рознесені вертикальні частини рами, жорстко з'єднані вертикально рознесеними горизонтальними частинами рами, причому вертикальні і горизонтальні частини рами містять секції з полімерного екструдату і мають суттєво однаковий профіль поперечного перерізу. 9. Віконний блок за п. 1, в якому внутрішню стулку та зовнішню стулку шарнірно змонтовано на петлях, встановлених на одній з вертикальних частин рам основної опорної рами. 10. Віконний блок за п. 1, в якому внутрішню стулку шарнірно змонтовано на петлях, встановлених на горизонтальній нижній частині рами основної опорної рами, а зовнішню стулку шарнірно змонтовано на петлях, встановлених на горизонтальній верхній частині рами основної опорної рами. 11. Віконний блок за п. 1, в якому внутрішню стулку і зовнішню стулку шарнірно змонтовано на петлях, встановлених на горизонтальній верхній частині рами основної опорної рами. 6 UA 114508 C2 5 10 15 20 25 30 35 40 45 50 55 12. Віконний блок за п. 1, який містить горизонтальні жалюзі, закріплені в основній опорній рамі між внутрішньою стулкою і зовнішньою стулкою. 13. Ізольований віконний блок, який містить основну опорну раму для встановлення в проріз будівельної конструкції, таку, яку утворено паралельно рознесеними вертикальними рамними елементами, жорстко з'єднаними вертикально рознесеними горизонтальними рамними елементами, що складаються з верхнього рамного елемента і нижнього рамного елемента, вертикальні рамні елементи і горизонтальні рамні елементи основної опорної рами мають суттєво однаковий профіль поперечного перерізу, а основна опорна рама має протилежні бокові частини, що мають периферійну внутрішню виїмку і периферійну зовнішню виїмку, внутрішню стулку, що включає внутрішню раму, встановлену у внутрішню виїмку, та зовнішню стулку, що включає зовнішню раму, встановлену у зовнішню виїмку, внутрішня рама і зовнішня рама суттєво однакові, і кожна рама має виступаючий назовні допоміжний фланець, що простягається за межі основної опорної рами і включає прозорий склопакет, множину петель, що шарнірно з'єднують внутрішню стулку з одним з вертикальних рамних елементів основної опорної рами та підтримують внутрішню стулку з можливістю повороту між відкритим положенням і закритим положенням з внутрішньою рамою і зовнішньою рамою, що мають фланці, ущільненими герметичними прокладками із протилежними боковими частинами основної опорної рами, замковий вузол, що містить рухому ручку і тримач стулки і виконано з можливістю утримування внутрішньої стулки у внутрішній виїмці основної опорної рами з можливістю переміщення ручки з відкритого положення в закрите положення, та внутрішню раму і зовнішню раму, які мають верхню і нижню частини, що містять вентиляційні канали з регульованими закриваючими елементами, щоб забезпечити витік перегрітого повітря між стулками, коли кожна з них знаходиться у закритому положенні та ізольований віконний блок, який відрізняється тим, що замковий вузол містить подовжену планку, підтримувану внутрішньою рамою для поздовжнього переміщення, при цьому планка несе поздовжньо розташовані штифти, та тримачі, встановлені на одному з вертикальних рамних елементів основної опорної рами для рознімного зачеплення штифтів на планці на внутрішній рамі для замикання внутрішньої стулки в закритому положенні. 14. Віконний блок за п. 13, в якому вертикальні частини рами і горизонтальні частини рами основної опорної рами містять секції з полімерного екструдату і мають суттєво однаковий профіль поперечного перерізу. 15. Віконний блок за п. 13, в якому кожна з рам стулок включає горизонтально рознесені вертикальні частини рами, жорстко з'єднані вертикально рознесеними горизонтальними частинами рами, причому вертикальні і горизонтальні частини рами містять секції з полімерного екструдату і мають суттєво однаковий профіль поперечного перерізу. 16. Віконний блок за п. 13, який містить горизонтальні жалюзі, закріплені в основній опорній рамі між внутрішньою стулкою і зовнішньою стулкою. 17. Ізольований віконний блок, який містить основну опорну раму для встановлення в проріз будівельної конструкції, таку, яку утворено паралельно-рознесеними вертикальними рамними елементами, жорстко з'єднаними вертикально-рознесеними горизонтальними рамними елементами, що складаються з верхнього рамного елемента і нижнього рамного елемента, і опорна рама має протилежні бокові частини, що мають периферійну внутрішню виїмку і периферійну зовнішню виїмку, внутрішню стулку, що включає внутрішню раму, встановлену у внутрішню виїмку, та зовнішню стулку, що включає зовнішню раму, встановлену у зовнішню виїмку, і кожна рама містить прозорий склопакет, множину петель, що шарнірно з'єднують кожну внутрішню стулку і зовнішню стулку з одним із рамних елементів основної опорної рами і підтримують кожну внутрішню стулку і зовнішню стулку з можливістю повороту між відкритим положенням і закритим положенням з внутрішньою рамою і зовнішньою рамою, ущільненими герметичними прокладками із протилежними боковими частинами основної опорної рами, множину подовжених з'єднувальних елементів, що з'єднують внутрішню стулку і зовнішню стулку з одним із елементів основної опорної рами, причому з'єднувальні елементи мають перші кінцеві частини, змонтовані з можливістю обертання одним з рамних елементів основної опорної рами, та зубчасті колеса у взаємному зачепленні, що з'єднують перші кінцеві частини 7 UA 114508 C2 5 10 15 для одночасного обертання з'єднувальних елементів із забезпеченням одночасного руху внутрішньої стулки і зовнішньої стулки, та замковий вузол, що містить ручку, прилеглу до внутрішньої рами, який виконано з можливістю притискання внутрішньої стулки та зовнішньої стулки до протилежної бокової частини основної опорної рами при переміщенні ручки з відкритого положення в закрите положення та ізольований віконний блок, який відрізняється тим, що замковий вузол містить подовжену планку, підтримувану кожною з рам стулок для поздовжнього переміщення, при цьому кожна планка несе поздовжньо розташовані штифти, замок стулок включає виконавчий механізм, встановлений в одному з елементів основної опорної рами для прийому та зачеплення з одним із штифтів на планці на кожній із рам стулок, та тримачі, встановлені на щонайменше одній з рам основної опорної рами для рознімного зачеплення щонайменше одного зі штифтів на планці на кожній з рам для замикання кожної стулки в закритому положенні. 18. Віконний блок за п. 17, в якому кожен з подовжених з'єднувальних елементів включає першу секцію і другу секцію, які з'єднані для відносного телескопічного переміщення, причому перша частина кожного із з'єднувальних елементів має одну з перших кінцевих частин, з'єднаних з можливістю обертання, а другу секцію кожного із з'єднувальних елементів шарнірно з'єднано з однією із рам. 8 UA 114508 C2 9 UA 114508 C2 10 UA 114508 C2 11 UA 114508 C2 12 UA 114508 C2 13 UA 114508 C2 14 UA 114508 C2 15 UA 114508 C2 16 UA 114508 C2 17 UA 114508 C2 18 UA 114508 C2 19 UA 114508 C2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
