Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших

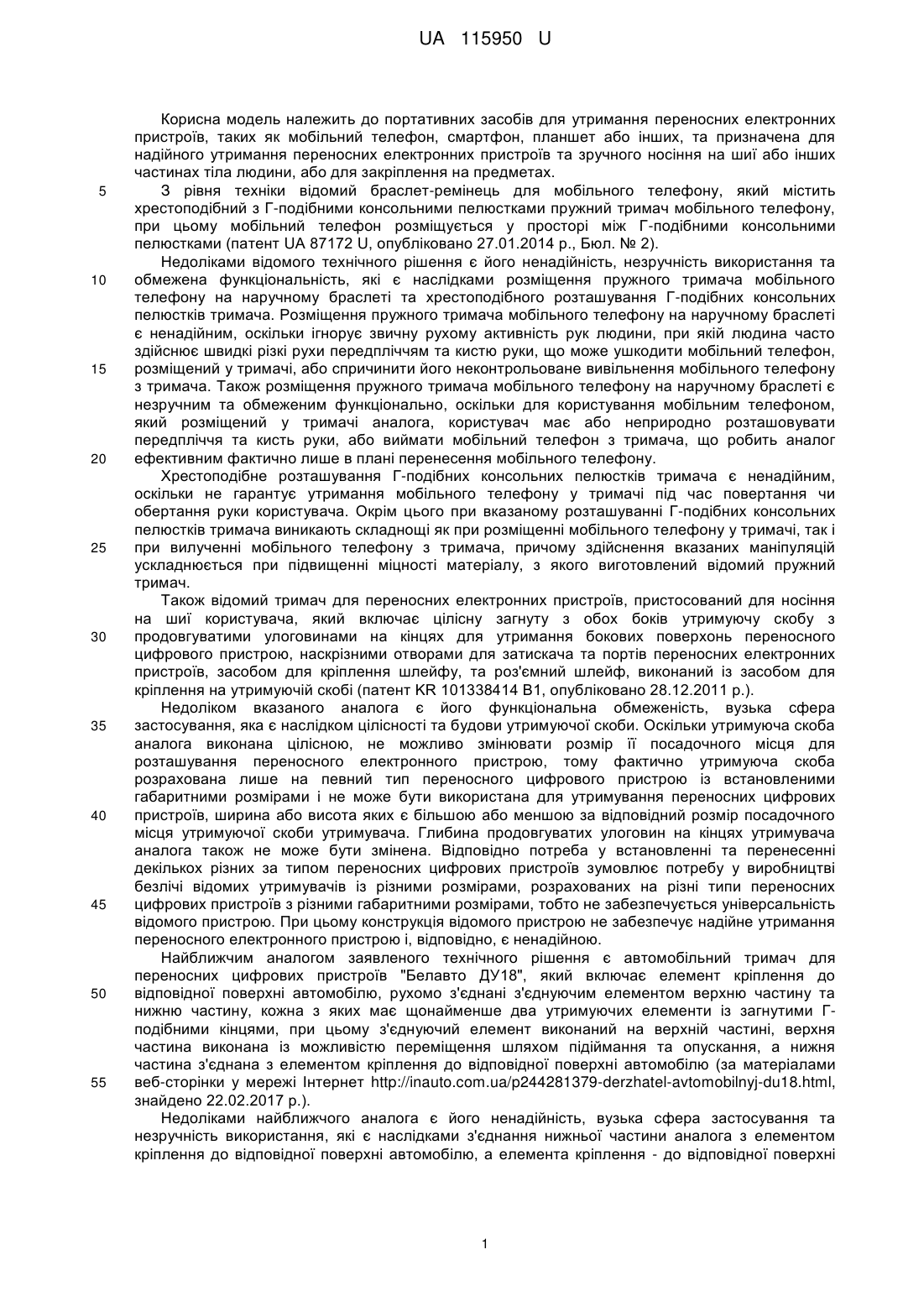

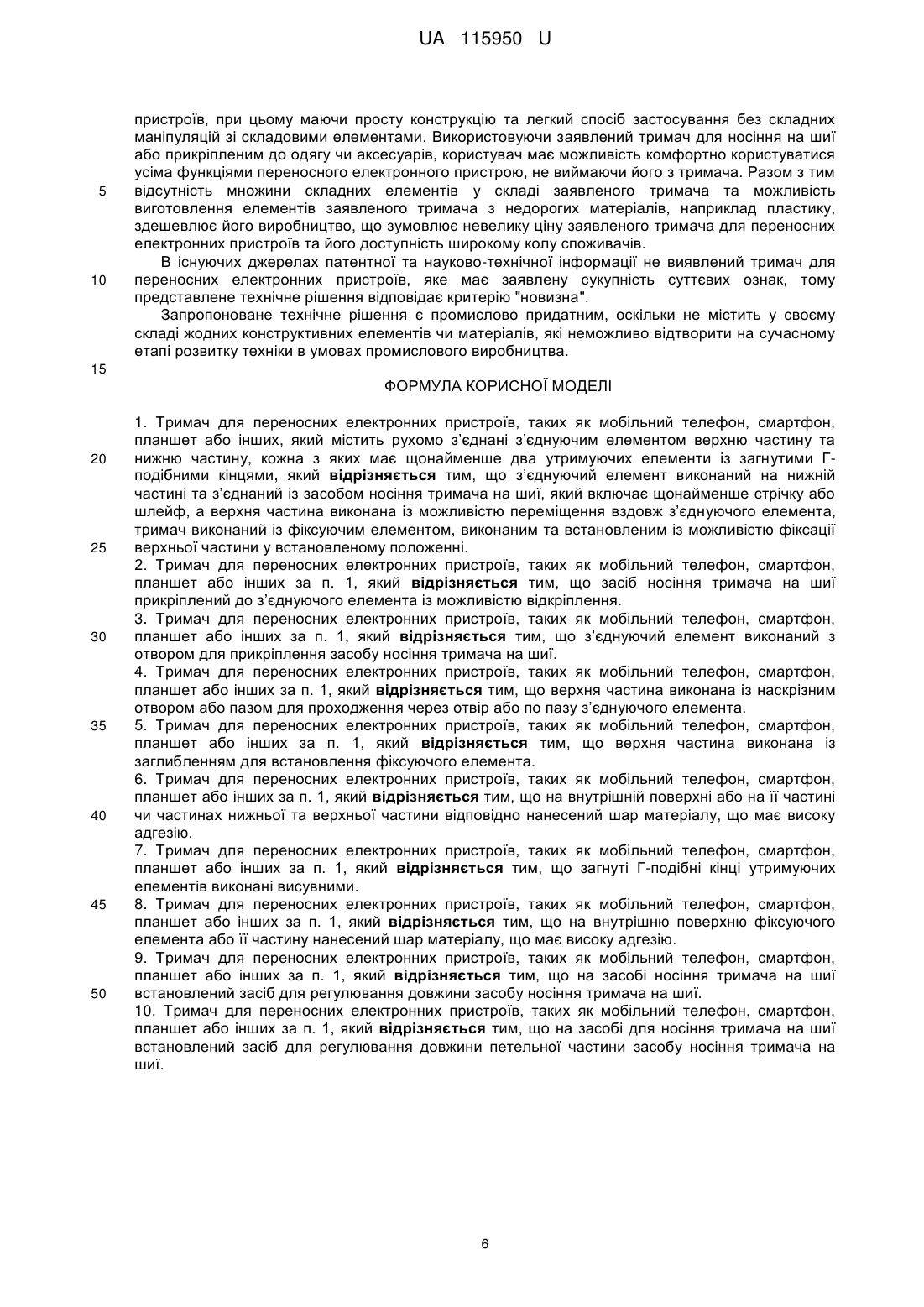

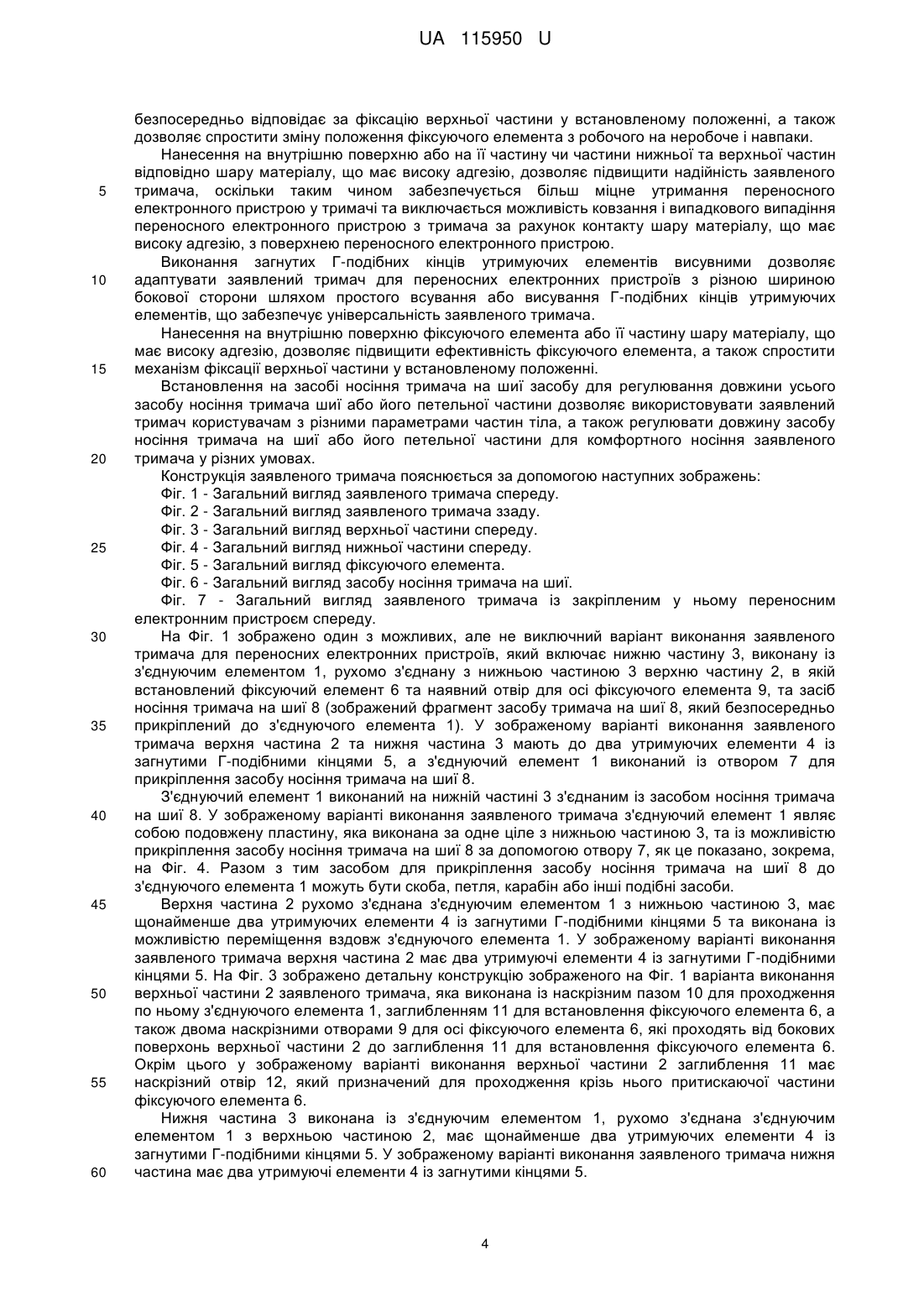

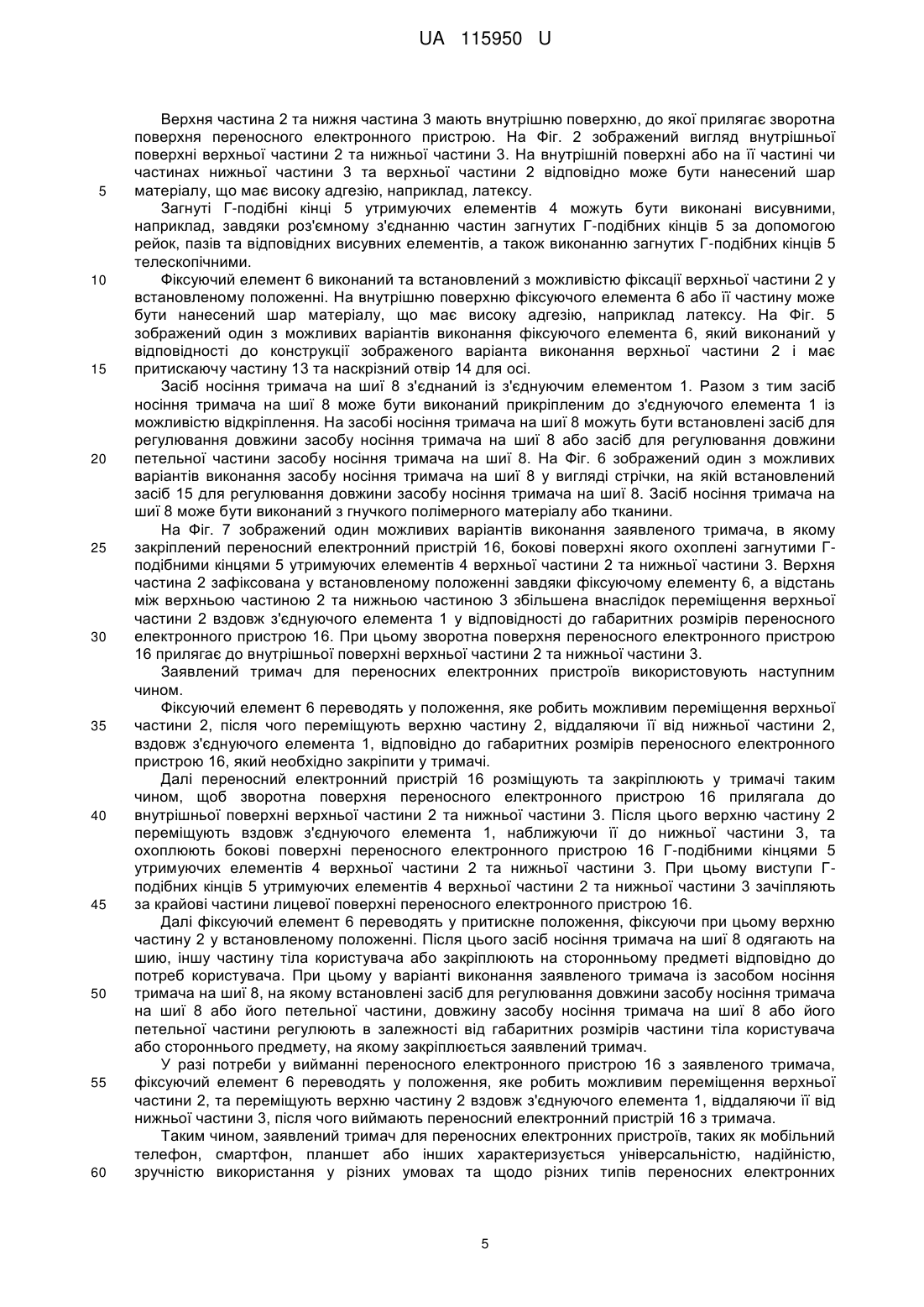

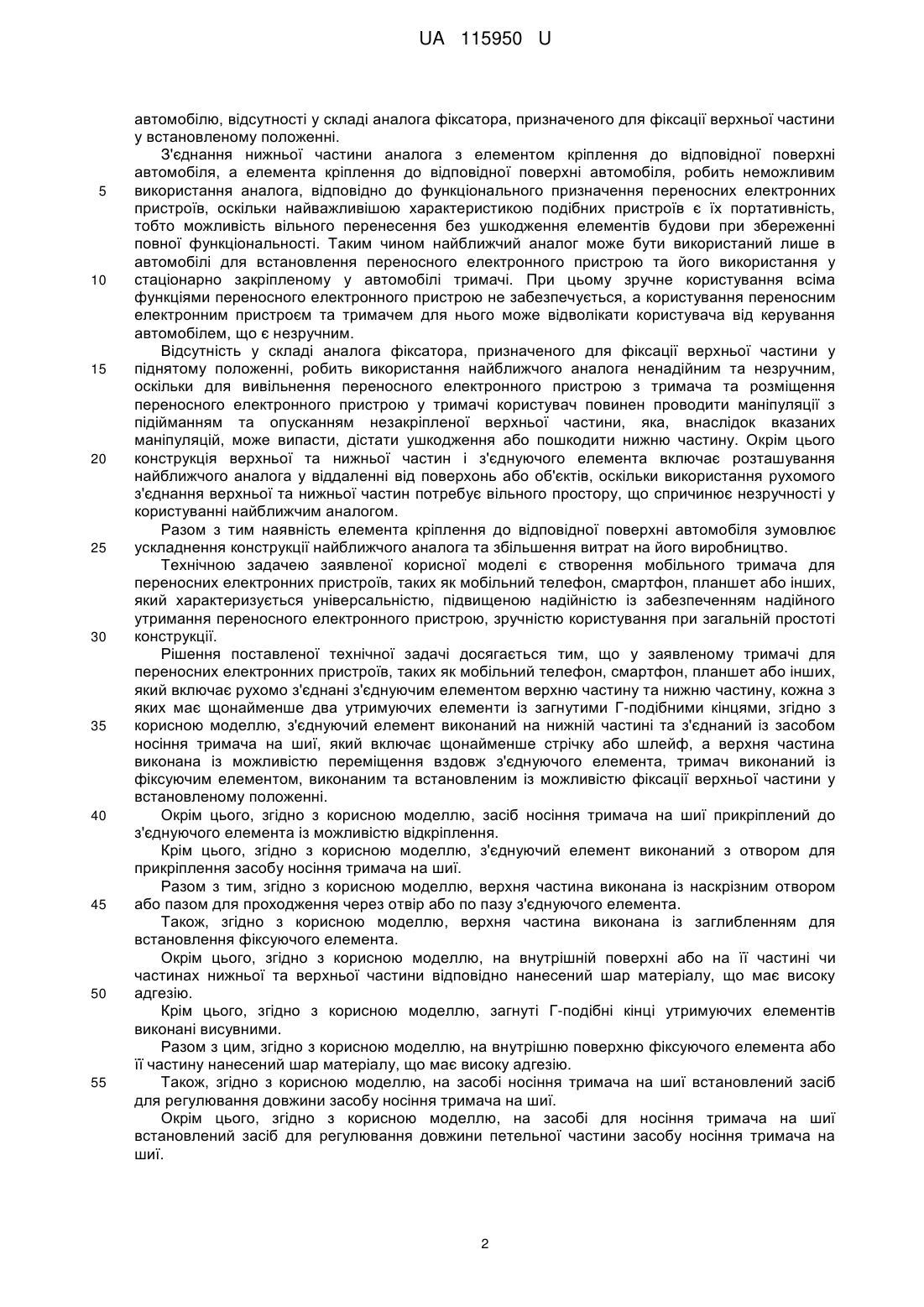

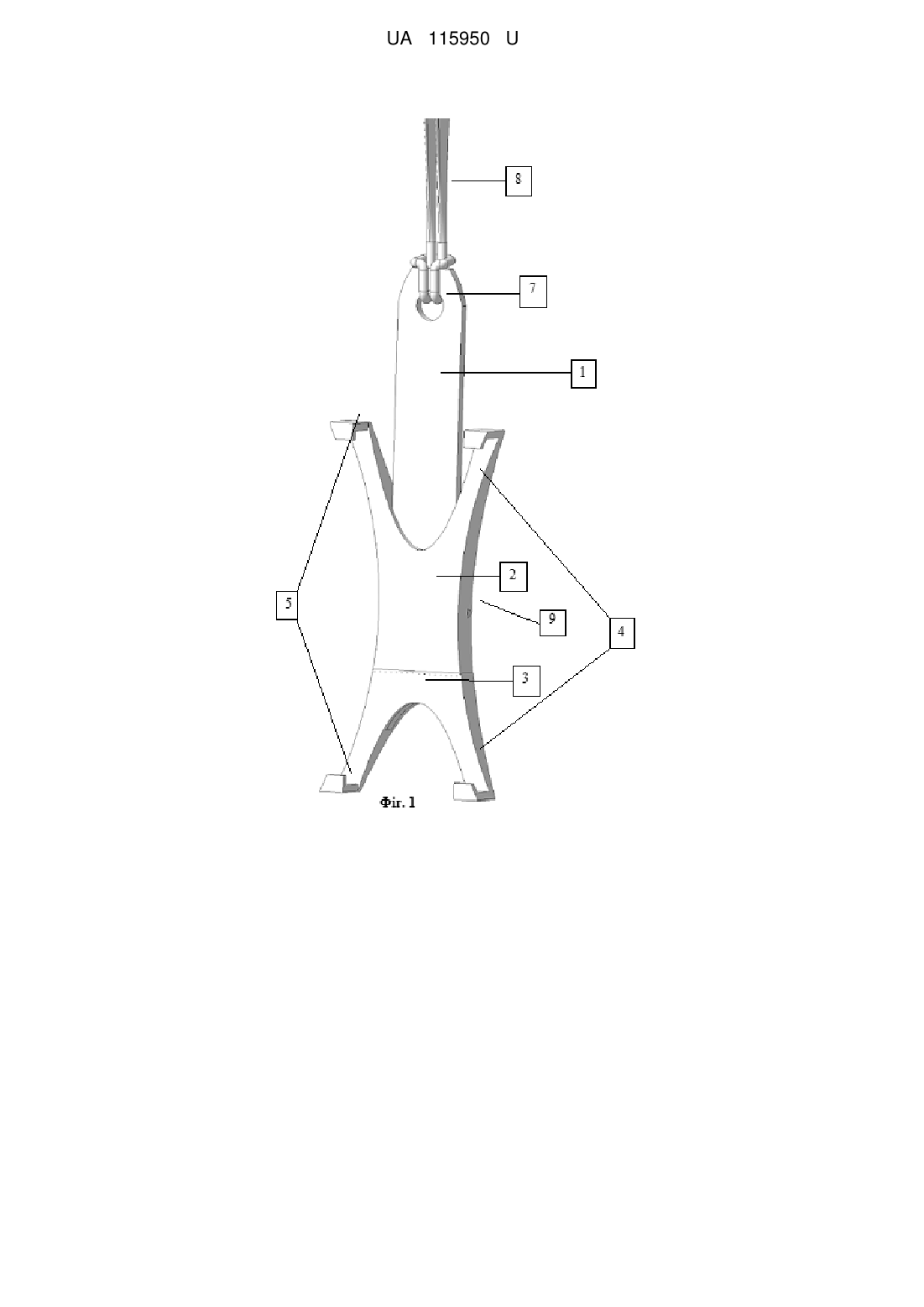

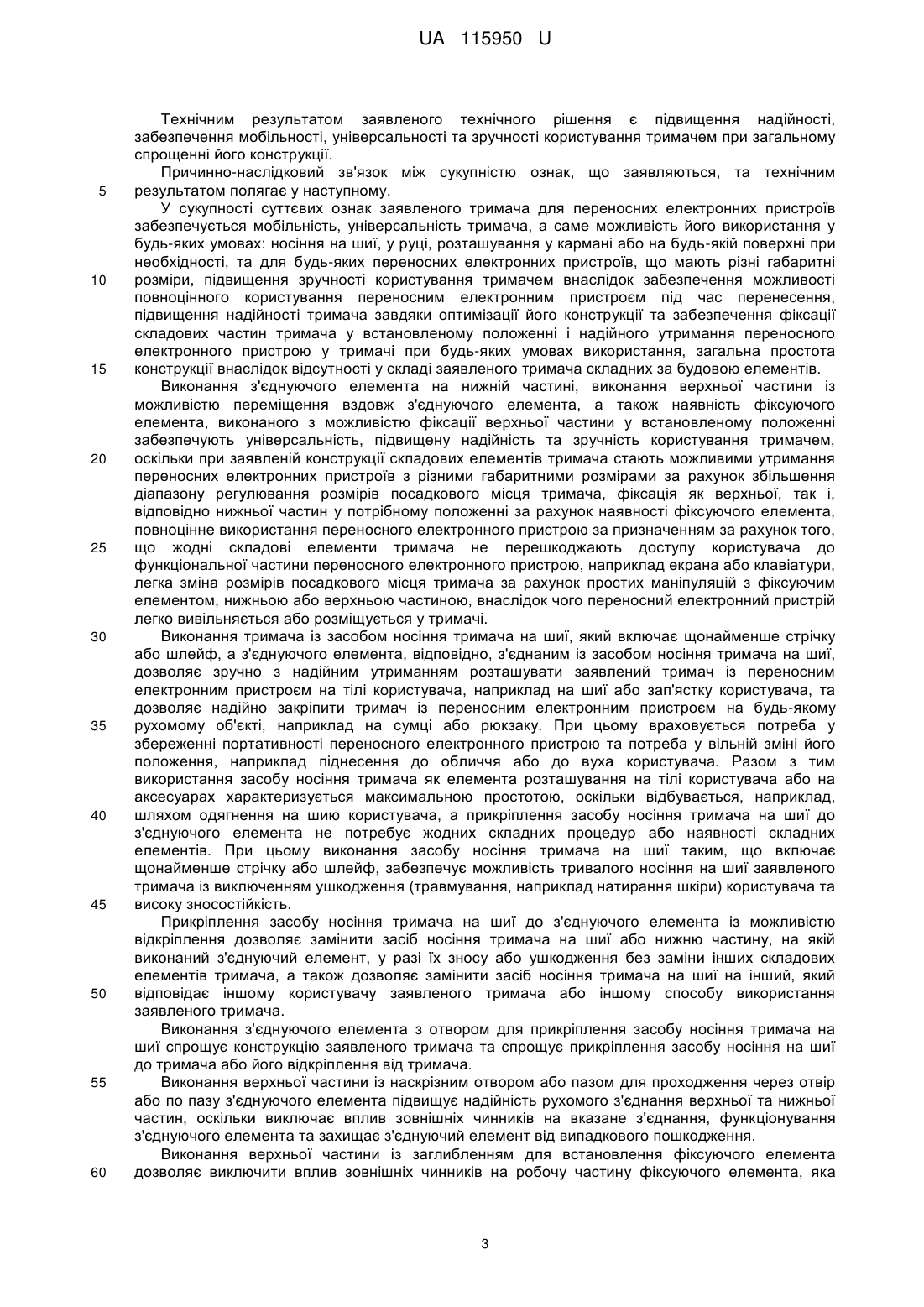

Реферат: Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших, який містить рухомо з’єднані з’єднуючим елементом верхню частину та нижню частину, кожна з яких має щонайменше два утримуючих елементи із загнутими Гподібними кінцями. З’єднуючий елемент виконаний на нижній частині та з’єднаний із засобом носіння тримача на шиї, який включає щонайменше стрічку або шлейф, а верхня частина виконана із можливістю переміщення вздовж з’єднуючого елемента, тримач виконаний із фіксуючим елементом, виконаним та встановленим із можливістю фіксації верхньої частини у встановленому положенні. UA 115950 U (12) UA 115950 U UA 115950 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до портативних засобів для утримання переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших, та призначена для надійного утримання переносних електронних пристроїв та зручного носіння на шиї або інших частинах тіла людини, або для закріплення на предметах. З рівня техніки відомий браслет-ремінець для мобільного телефону, який містить хрестоподібний з Г-подібними консольними пелюстками пружний тримач мобільного телефону, при цьому мобільний телефон розміщується у просторі між Г-подібними консольними пелюстками (патент UА 87172 U, опубліковано 27.01.2014 р., Бюл. № 2). Недоліками відомого технічного рішення є його ненадійність, незручність використання та обмежена функціональність, які є наслідками розміщення пружного тримача мобільного телефону на наручному браслеті та хрестоподібного розташування Г-подібних консольних пелюстків тримача. Розміщення пружного тримача мобільного телефону на наручному браслеті є ненадійним, оскільки ігнорує звичну рухому активність рук людини, при якій людина часто здійснює швидкі різкі рухи передпліччям та кистю руки, що може ушкодити мобільний телефон, розміщений у тримачі, або спричинити його неконтрольоване вивільнення мобільного телефону з тримача. Також розміщення пружного тримача мобільного телефону на наручному браслеті є незручним та обмеженим функціонально, оскільки для користування мобільним телефоном, який розміщений у тримачі аналога, користувач має або неприродно розташовувати передпліччя та кисть руки, або виймати мобільний телефон з тримача, що робить аналог ефективним фактично лише в плані перенесення мобільного телефону. Хрестоподібне розташування Г-подібних консольних пелюстків тримача є ненадійним, оскільки не гарантує утримання мобільного телефону у тримачі під час повертання чи обертання руки користувача. Окрім цього при вказаному розташуванні Г-подібних консольних пелюстків тримача виникають складнощі як при розміщенні мобільного телефону у тримачі, так і при вилученні мобільного телефону з тримача, причому здійснення вказаних маніпуляцій ускладнюється при підвищенні міцності матеріалу, з якого виготовлений відомий пружний тримач. Також відомий тримач для переносних електронних пристроїв, пристосований для носіння на шиї користувача, який включає цілісну загнуту з обох боків утримуючу скобу з продовгуватими улоговинами на кінцях для утримання бокових поверхонь переносного цифрового пристрою, наскрізними отворами для затискача та портів переносних електронних пристроїв, засобом для кріплення шлейфу, та роз'ємний шлейф, виконаний із засобом для кріплення на утримуючій скобі (патент KR 101338414 B1, опубліковано 28.12.2011 р.). Недоліком вказаного аналога є його функціональна обмеженість, вузька сфера застосування, яка є наслідком цілісності та будови утримуючої скоби. Оскільки утримуюча скоба аналога виконана цілісною, не можливо змінювати розмір її посадочного місця для розташування переносного електронного пристрою, тому фактично утримуюча скоба розрахована лише на певний тип переносного цифрового пристрою із встановленими габаритними розмірами і не може бути використана для утримування переносних цифрових пристроїв, ширина або висота яких є більшою або меншою за відповідний розмір посадочного місця утримуючої скоби утримувача. Глибина продовгуватих улоговин на кінцях утримувача аналога також не може бути змінена. Відповідно потреба у встановленні та перенесенні декількох різних за типом переносних цифрових пристроїв зумовлює потребу у виробництві безлічі відомих утримувачів із різними розмірами, розрахованих на різні типи переносних цифрових пристроїв з різними габаритними розмірами, тобто не забезпечується універсальність відомого пристрою. При цьому конструкція відомого пристрою не забезпечує надійне утримання переносного електронного пристрою і, відповідно, є ненадійною. Найближчим аналогом заявленого технічного рішення є автомобільний тримач для переносних цифрових пристроїв "Белавто ДУ18", який включає елемент кріплення до відповідної поверхні автомобілю, рухомо з'єднані з'єднуючим елементом верхню частину та нижню частину, кожна з яких має щонайменше два утримуючих елементи із загнутими Гподібними кінцями, при цьому з'єднуючий елемент виконаний на верхній частині, верхня частина виконана із можливістю переміщення шляхом підіймання та опускання, а нижня частина з'єднана з елементом кріплення до відповідної поверхні автомобілю (за матеріалами веб-сторінки у мережі Інтернет http://inauto.com.ua/p244281379-derzhatel-avtomobilnyj-du18.html, знайдено 22.02.2017 р.). Недоліками найближчого аналога є його ненадійність, вузька сфера застосування та незручність використання, які є наслідками з'єднання нижньої частини аналога з елементом кріплення до відповідної поверхні автомобілю, а елемента кріплення - до відповідної поверхні 1 UA 115950 U 5 10 15 20 25 30 35 40 45 50 55 автомобілю, відсутності у складі аналога фіксатора, призначеного для фіксації верхньої частини у встановленому положенні. З'єднання нижньої частини аналога з елементом кріплення до відповідної поверхні автомобіля, а елемента кріплення до відповідної поверхні автомобіля, робить неможливим використання аналога, відповідно до функціонального призначення переносних електронних пристроїв, оскільки найважливішою характеристикою подібних пристроїв є їх портативність, тобто можливість вільного перенесення без ушкодження елементів будови при збереженні повної функціональності. Таким чином найближчий аналог може бути використаний лише в автомобілі для встановлення переносного електронного пристрою та його використання у стаціонарно закріпленому у автомобілі тримачі. При цьому зручне користування всіма функціями переносного електронного пристрою не забезпечується, а користування переносним електронним пристроєм та тримачем для нього може відволікати користувача від керування автомобілем, що є незручним. Відсутність у складі аналога фіксатора, призначеного для фіксації верхньої частини у піднятому положенні, робить використання найближчого аналога ненадійним та незручним, оскільки для вивільнення переносного електронного пристрою з тримача та розміщення переносного електронного пристрою у тримачі користувач повинен проводити маніпуляції з підійманням та опусканням незакріпленої верхньої частини, яка, внаслідок вказаних маніпуляцій, може випасти, дістати ушкодження або пошкодити нижню частину. Окрім цього конструкція верхньої та нижньої частин і з'єднуючого елемента включає розташування найближчого аналога у віддаленні від поверхонь або об'єктів, оскільки використання рухомого з'єднання верхньої та нижньої частин потребує вільного простору, що спричинює незручності у користуванні найближчим аналогом. Разом з тим наявність елемента кріплення до відповідної поверхні автомобіля зумовлює ускладнення конструкції найближчого аналога та збільшення витрат на його виробництво. Технічною задачею заявленої корисної моделі є створення мобільного тримача для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших, який характеризується універсальністю, підвищеною надійністю із забезпеченням надійного утримання переносного електронного пристрою, зручністю користування при загальній простоті конструкції. Рішення поставленої технічної задачі досягається тим, що у заявленому тримачі для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших, який включає рухомо з'єднані з'єднуючим елементом верхню частину та нижню частину, кожна з яких має щонайменше два утримуючих елементи із загнутими Г-подібними кінцями, згідно з корисною моделлю, з'єднуючий елемент виконаний на нижній частині та з'єднаний із засобом носіння тримача на шиї, який включає щонайменше стрічку або шлейф, а верхня частина виконана із можливістю переміщення вздовж з'єднуючого елемента, тримач виконаний із фіксуючим елементом, виконаним та встановленим із можливістю фіксації верхньої частини у встановленому положенні. Окрім цього, згідно з корисною моделлю, засіб носіння тримача на шиї прикріплений до з'єднуючого елемента із можливістю відкріплення. Крім цього, згідно з корисною моделлю, з'єднуючий елемент виконаний з отвором для прикріплення засобу носіння тримача на шиї. Разом з тим, згідно з корисною моделлю, верхня частина виконана із наскрізним отвором або пазом для проходження через отвір або по пазу з'єднуючого елемента. Також, згідно з корисною моделлю, верхня частина виконана із заглибленням для встановлення фіксуючого елемента. Окрім цього, згідно з корисною моделлю, на внутрішній поверхні або на її частині чи частинах нижньої та верхньої частини відповідно нанесений шар матеріалу, що має високу адгезію. Крім цього, згідно з корисною моделлю, загнуті Г-подібні кінці утримуючих елементів виконані висувними. Разом з цим, згідно з корисною моделлю, на внутрішню поверхню фіксуючого елемента або її частину нанесений шар матеріалу, що має високу адгезію. Також, згідно з корисною моделлю, на засобі носіння тримача на шиї встановлений засіб для регулювання довжини засобу носіння тримача на шиї. Окрім цього, згідно з корисною моделлю, на засобі для носіння тримача на шиї встановлений засіб для регулювання довжини петельної частини засобу носіння тримача на шиї. 2 UA 115950 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічним результатом заявленого технічного рішення є підвищення надійності, забезпечення мобільності, універсальності та зручності користування тримачем при загальному спрощенні його конструкції. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленого тримача для переносних електронних пристроїв забезпечується мобільність, універсальність тримача, а саме можливість його використання у будь-яких умовах: носіння на шиї, у руці, розташування у кармані або на будь-якій поверхні при необхідності, та для будь-яких переносних електронних пристроїв, що мають різні габаритні розміри, підвищення зручності користування тримачем внаслідок забезпечення можливості повноцінного користування переносним електронним пристроєм під час перенесення, підвищення надійності тримача завдяки оптимізації його конструкції та забезпечення фіксації складових частин тримача у встановленому положенні і надійного утримання переносного електронного пристрою у тримачі при будь-яких умовах використання, загальна простота конструкції внаслідок відсутності у складі заявленого тримача складних за будовою елементів. Виконання з'єднуючого елемента на нижній частині, виконання верхньої частини із можливістю переміщення вздовж з'єднуючого елемента, а також наявність фіксуючого елемента, виконаного з можливістю фіксації верхньої частини у встановленому положенні забезпечують універсальність, підвищену надійність та зручність користування тримачем, оскільки при заявленій конструкції складових елементів тримача стають можливими утримання переносних електронних пристроїв з різними габаритними розмірами за рахунок збільшення діапазону регулювання розмірів посадкового місця тримача, фіксація як верхньої, так і, відповідно нижньої частин у потрібному положенні за рахунок наявності фіксуючого елемента, повноцінне використання переносного електронного пристрою за призначенням за рахунок того, що жодні складові елементи тримача не перешкоджають доступу користувача до функціональної частини переносного електронного пристрою, наприклад екрана або клавіатури, легка зміна розмірів посадкового місця тримача за рахунок простих маніпуляцій з фіксуючим елементом, нижньою або верхньою частиною, внаслідок чого переносний електронний пристрій легко вивільняється або розміщується у тримачі. Виконання тримача із засобом носіння тримача на шиї, який включає щонайменше стрічку або шлейф, а з'єднуючого елемента, відповідно, з'єднаним із засобом носіння тримача на шиї, дозволяє зручно з надійним утриманням розташувати заявлений тримач із переносним електронним пристроєм на тілі користувача, наприклад на шиї або зап'ястку користувача, та дозволяє надійно закріпити тримач із переносним електронним пристроєм на будь-якому рухомому об'єкті, наприклад на сумці або рюкзаку. При цьому враховується потреба у збереженні портативності переносного електронного пристрою та потреба у вільній зміні його положення, наприклад піднесення до обличчя або до вуха користувача. Разом з тим використання засобу носіння тримача як елемента розташування на тілі користувача або на аксесуарах характеризується максимальною простотою, оскільки відбувається, наприклад, шляхом одягнення на шию користувача, а прикріплення засобу носіння тримача на шиї до з'єднуючого елемента не потребує жодних складних процедур або наявності складних елементів. При цьому виконання засобу носіння тримача на шиї таким, що включає щонайменше стрічку або шлейф, забезпечує можливість тривалого носіння на шиї заявленого тримача із виключенням ушкодження (травмування, наприклад натирання шкіри) користувача та високу зносостійкість. Прикріплення засобу носіння тримача на шиї до з'єднуючого елемента із можливістю відкріплення дозволяє замінити засіб носіння тримача на шиї або нижню частину, на якій виконаний з'єднуючий елемент, у разі їх зносу або ушкодження без заміни інших складових елементів тримача, а також дозволяє замінити засіб носіння тримача на шиї на інший, який відповідає іншому користувачу заявленого тримача або іншому способу використання заявленого тримача. Виконання з'єднуючого елемента з отвором для прикріплення засобу носіння тримача на шиї спрощує конструкцію заявленого тримача та спрощує прикріплення засобу носіння на шиї до тримача або його відкріплення від тримача. Виконання верхньої частини із наскрізним отвором або пазом для проходження через отвір або по пазу з'єднуючого елемента підвищує надійність рухомого з'єднання верхньої та нижньої частин, оскільки виключає вплив зовнішніх чинників на вказане з'єднання, функціонування з'єднуючого елемента та захищає з'єднуючий елемент від випадкового пошкодження. Виконання верхньої частини із заглибленням для встановлення фіксуючого елемента дозволяє виключити вплив зовнішніх чинників на робочу частину фіксуючого елемента, яка 3 UA 115950 U 5 10 15 20 25 30 35 40 45 50 55 60 безпосередньо відповідає за фіксацію верхньої частини у встановленому положенні, а також дозволяє спростити зміну положення фіксуючого елемента з робочого на неробоче і навпаки. Нанесення на внутрішню поверхню або на її частину чи частини нижньої та верхньої частин відповідно шару матеріалу, що має високу адгезію, дозволяє підвищити надійність заявленого тримача, оскільки таким чином забезпечується більш міцне утримання переносного електронного пристрою у тримачі та виключається можливість ковзання і випадкового випадіння переносного електронного пристрою з тримача за рахунок контакту шару матеріалу, що має високу адгезію, з поверхнею переносного електронного пристрою. Виконання загнутих Г-подібних кінців утримуючих елементів висувними дозволяє адаптувати заявлений тримач для переносних електронних пристроїв з різною шириною бокової сторони шляхом простого всування або висування Г-подібних кінців утримуючих елементів, що забезпечує універсальність заявленого тримача. Нанесення на внутрішню поверхню фіксуючого елемента або її частину шару матеріалу, що має високу адгезію, дозволяє підвищити ефективність фіксуючого елемента, а також спростити механізм фіксації верхньої частини у встановленому положенні. Встановлення на засобі носіння тримача на шиї засобу для регулювання довжини усього засобу носіння тримача шиї або його петельної частини дозволяє використовувати заявлений тримач користувачам з різними параметрами частин тіла, а також регулювати довжину засобу носіння тримача на шиї або його петельної частини для комфортного носіння заявленого тримача у різних умовах. Конструкція заявленого тримача пояснюється за допомогою наступних зображень: Фіг. 1 - Загальний вигляд заявленого тримача спереду. Фіг. 2 - Загальний вигляд заявленого тримача ззаду. Фіг. 3 - Загальний вигляд верхньої частини спереду. Фіг. 4 - Загальний вигляд нижньої частини спереду. Фіг. 5 - Загальний вигляд фіксуючого елемента. Фіг. 6 - Загальний вигляд засобу носіння тримача на шиї. Фіг. 7 - Загальний вигляд заявленого тримача із закріпленим у ньому переносним електронним пристроєм спереду. На Фіг. 1 зображено один з можливих, але не виключний варіант виконання заявленого тримача для переносних електронних пристроїв, який включає нижню частину 3, виконану із з'єднуючим елементом 1, рухомо з'єднану з нижньою частиною 3 верхню частину 2, в якій встановлений фіксуючий елемент 6 та наявний отвір для осі фіксуючого елемента 9, та засіб носіння тримача на шиї 8 (зображений фрагмент засобу тримача на шиї 8, який безпосередньо прикріплений до з'єднуючого елемента 1). У зображеному варіанті виконання заявленого тримача верхня частина 2 та нижня частина 3 мають до два утримуючих елементи 4 із загнутими Г-подібними кінцями 5, а з'єднуючий елемент 1 виконаний із отвором 7 для прикріплення засобу носіння тримача на шиї 8. З'єднуючий елемент 1 виконаний на нижній частині 3 з'єднаним із засобом носіння тримача на шиї 8. У зображеному варіанті виконання заявленого тримача з'єднуючий елемент 1 являє собою подовжену пластину, яка виконана за одне ціле з нижньою частиною 3, та із можливістю прикріплення засобу носіння тримача на шиї 8 за допомогою отвору 7, як це показано, зокрема, на Фіг. 4. Разом з тим засобом для прикріплення засобу носіння тримача на шиї 8 до з'єднуючого елемента 1 можуть бути скоба, петля, карабін або інші подібні засоби. Верхня частина 2 рухомо з'єднана з'єднуючим елементом 1 з нижньою частиною 3, має щонайменше два утримуючих елементи 4 із загнутими Г-подібними кінцями 5 та виконана із можливістю переміщення вздовж з'єднуючого елемента 1. У зображеному варіанті виконання заявленого тримача верхня частина 2 має два утримуючі елементи 4 із загнутими Г-подібними кінцями 5. На Фіг. 3 зображено детальну конструкцію зображеного на Фіг. 1 варіанта виконання верхньої частини 2 заявленого тримача, яка виконана із наскрізним пазом 10 для проходження по ньому з'єднуючого елемента 1, заглибленням 11 для встановлення фіксуючого елемента 6, а також двома наскрізними отворами 9 для осі фіксуючого елемента 6, які проходять від бокових поверхонь верхньої частини 2 до заглиблення 11 для встановлення фіксуючого елемента 6. Окрім цього у зображеному варіанті виконання верхньої частини 2 заглиблення 11 має наскрізний отвір 12, який призначений для проходження крізь нього притискаючої частини фіксуючого елемента 6. Нижня частина 3 виконана із з'єднуючим елементом 1, рухомо з'єднана з'єднуючим елементом 1 з верхньою частиною 2, має щонайменше два утримуючих елементи 4 із загнутими Г-подібними кінцями 5. У зображеному варіанті виконання заявленого тримача нижня частина має два утримуючі елементи 4 із загнутими кінцями 5. 4 UA 115950 U 5 10 15 20 25 30 35 40 45 50 55 60 Верхня частина 2 та нижня частина 3 мають внутрішню поверхню, до якої прилягає зворотна поверхня переносного електронного пристрою. На Фіг. 2 зображений вигляд внутрішньої поверхні верхньої частини 2 та нижньої частини 3. На внутрішній поверхні або на її частині чи частинах нижньої частини 3 та верхньої частини 2 відповідно може бути нанесений шар матеріалу, що має високу адгезію, наприклад, латексу. Загнуті Г-подібні кінці 5 утримуючих елементів 4 можуть бути виконані висувними, наприклад, завдяки роз'ємному з'єднанню частин загнутих Г-подібних кінців 5 за допомогою рейок, пазів та відповідних висувних елементів, а також виконанню загнутих Г-подібних кінців 5 телескопічними. Фіксуючий елемент 6 виконаний та встановлений з можливістю фіксації верхньої частини 2 у встановленому положенні. На внутрішню поверхню фіксуючого елемента 6 або її частину може бути нанесений шар матеріалу, що має високу адгезію, наприклад латексу. На Фіг. 5 зображений один з можливих варіантів виконання фіксуючого елемента 6, який виконаний у відповідності до конструкції зображеного варіанта виконання верхньої частини 2 і має притискаючу частину 13 та наскрізний отвір 14 для осі. Засіб носіння тримача на шиї 8 з'єднаний із з'єднуючим елементом 1. Разом з тим засіб носіння тримача на шиї 8 може бути виконаний прикріпленим до з'єднуючого елемента 1 із можливістю відкріплення. На засобі носіння тримача на шиї 8 можуть бути встановлені засіб для регулювання довжини засобу носіння тримача на шиї 8 або засіб для регулювання довжини петельної частини засобу носіння тримача на шиї 8. На Фіг. 6 зображений один з можливих варіантів виконання засобу носіння тримача на шиї 8 у вигляді стрічки, на якій встановлений засіб 15 для регулювання довжини засобу носіння тримача на шиї 8. Засіб носіння тримача на шиї 8 може бути виконаний з гнучкого полімерного матеріалу або тканини. На Фіг. 7 зображений один можливих варіантів виконання заявленого тримача, в якому закріплений переносний електронний пристрій 16, бокові поверхні якого охоплені загнутими Гподібними кінцями 5 утримуючих елементів 4 верхньої частини 2 та нижньої частини 3. Верхня частина 2 зафіксована у встановленому положенні завдяки фіксуючому елементу 6, а відстань між верхньою частиною 2 та нижньою частиною 3 збільшена внаслідок переміщення верхньої частини 2 вздовж з'єднуючого елемента 1 у відповідності до габаритних розмірів переносного електронного пристрою 16. При цьому зворотна поверхня переносного електронного пристрою 16 прилягає до внутрішньої поверхні верхньої частини 2 та нижньої частини 3. Заявлений тримач для переносних електронних пристроїв використовують наступним чином. Фіксуючий елемент 6 переводять у положення, яке робить можливим переміщення верхньої частини 2, післячого переміщують верхню частину 2, віддаляючи її від нижньої частини 2, вздовж з'єднуючого елемента 1, відповідно до габаритних розмірів переносного електронного пристрою 16, який необхідно закріпити у тримачі. Далі переносний електронний пристрій 16 розміщують та закріплюють у тримачі таким чином, щоб зворотна поверхня переносного електронного пристрою 16 прилягала до внутрішньої поверхні верхньої частини 2 та нижньої частини 3. Після цього верхню частину 2 переміщують вздовж з'єднуючого елемента 1, наближуючи її до нижньої частини 3, та охоплюють бокові поверхні переносного електронного пристрою 16 Г-подібними кінцями 5 утримуючих елементів 4 верхньої частини 2 та нижньої частини 3. При цьому виступи Гподібних кінців 5 утримуючих елементів 4 верхньої частини 2 та нижньої частини 3 зачіпляють за крайові частини лицевої поверхні переносного електронного пристрою 16. Далі фіксуючий елемент 6 переводять у притискне положення, фіксуючи при цьому верхню частину 2 у встановленому положенні. Після цього засіб носіння тримача на шиї 8 одягають на шию, іншу частину тіла користувача або закріплюють на сторонньому предметі відповідно до потреб користувача. При цьому у варіанті виконання заявленого тримача із засобом носіння тримача на шиї 8, на якому встановлені засіб для регулювання довжини засобу носіння тримача на шиї 8 або його петельної частини, довжину засобу носіння тримача на шиї 8 або його петельної частини регулюють в залежності від габаритних розмірів частини тіла користувача або стороннього предмету, на якому закріплюється заявлений тримач. У разі потреби у вийманні переносного електронного пристрою 16 з заявленого тримача, фіксуючий елемент 6 переводять у положення, яке робить можливим переміщення верхньої частини 2, та переміщують верхню частину 2 вздовж з'єднуючого елемента 1, віддаляючи її від нижньої частини 3, після чого виймають переносний електронний пристрій 16 з тримача. Таким чином, заявлений тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших характеризується універсальністю, надійністю, зручністю використання у різних умовах та щодо різних типів переносних електронних 5 UA 115950 U 5 10 пристроїв, при цьому маючи просту конструкцію та легкий спосіб застосування без складних маніпуляцій зі складовими елементами. Використовуючи заявлений тримач для носіння на шиї або прикріпленим до одягу чи аксесуарів, користувач має можливість комфортно користуватися усіма функціями переносного електронного пристрою, не виймаючи його з тримача. Разом з тим відсутність множини складних елементів у складі заявленого тримача та можливість виготовлення елементів заявленого тримача з недорогих матеріалів, наприклад пластику, здешевлює його виробництво, що зумовлює невелику ціну заявленого тримача для переносних електронних пристроїв та його доступність широкому колу споживачів. В існуючих джерелах патентної та науково-технічної інформації не виявлений тримач для переносних електронних пристроїв, яке має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 1. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших, який містить рухомо з’єднані з’єднуючим елементом верхню частину та нижню частину, кожна з яких має щонайменше два утримуючих елементи із загнутими Гподібними кінцями, який відрізняється тим, що з’єднуючий елемент виконаний на нижній частині та з’єднаний із засобом носіння тримача на шиї, який включає щонайменше стрічку або шлейф, а верхня частина виконана із можливістю переміщення вздовж з’єднуючого елемента, тримач виконаний із фіксуючим елементом, виконаним та встановленим із можливістю фіксації верхньої частини у встановленому положенні. 2. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що засіб носіння тримача на шиї прикріплений до з’єднуючого елемента із можливістю відкріплення. 3. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що з’єднуючий елемент виконаний з отвором для прикріплення засобу носіння тримача на шиї. 4. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що верхня частина виконана із наскрізним отвором або пазом для проходження через отвір або по пазу з’єднуючого елемента. 5. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що верхня частина виконана із заглибленням для встановлення фіксуючого елемента. 6. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що на внутрішній поверхні або на її частині чи частинах нижньої та верхньої частини відповідно нанесений шар матеріалу, що має високу адгезію. 7. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що загнуті Г-подібні кінці утримуючих елементів виконані висувними. 8. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що на внутрішню поверхню фіксуючого елемента або її частину нанесений шар матеріалу, що має високу адгезію. 9. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що на засобі носіння тримача на шиї встановлений засіб для регулювання довжини засобу носіння тримача на шиї. 10. Тримач для переносних електронних пристроїв, таких як мобільний телефон, смартфон, планшет або інших за п. 1, який відрізняється тим, що на засобі для носіння тримача на шиї встановлений засіб для регулювання довжини петельної частини засобу носіння тримача на шиї. 6 UA 115950 U 7 UA 115950 U 8 UA 115950 U 9 UA 115950 U 10 UA 115950 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
