Похідна піч

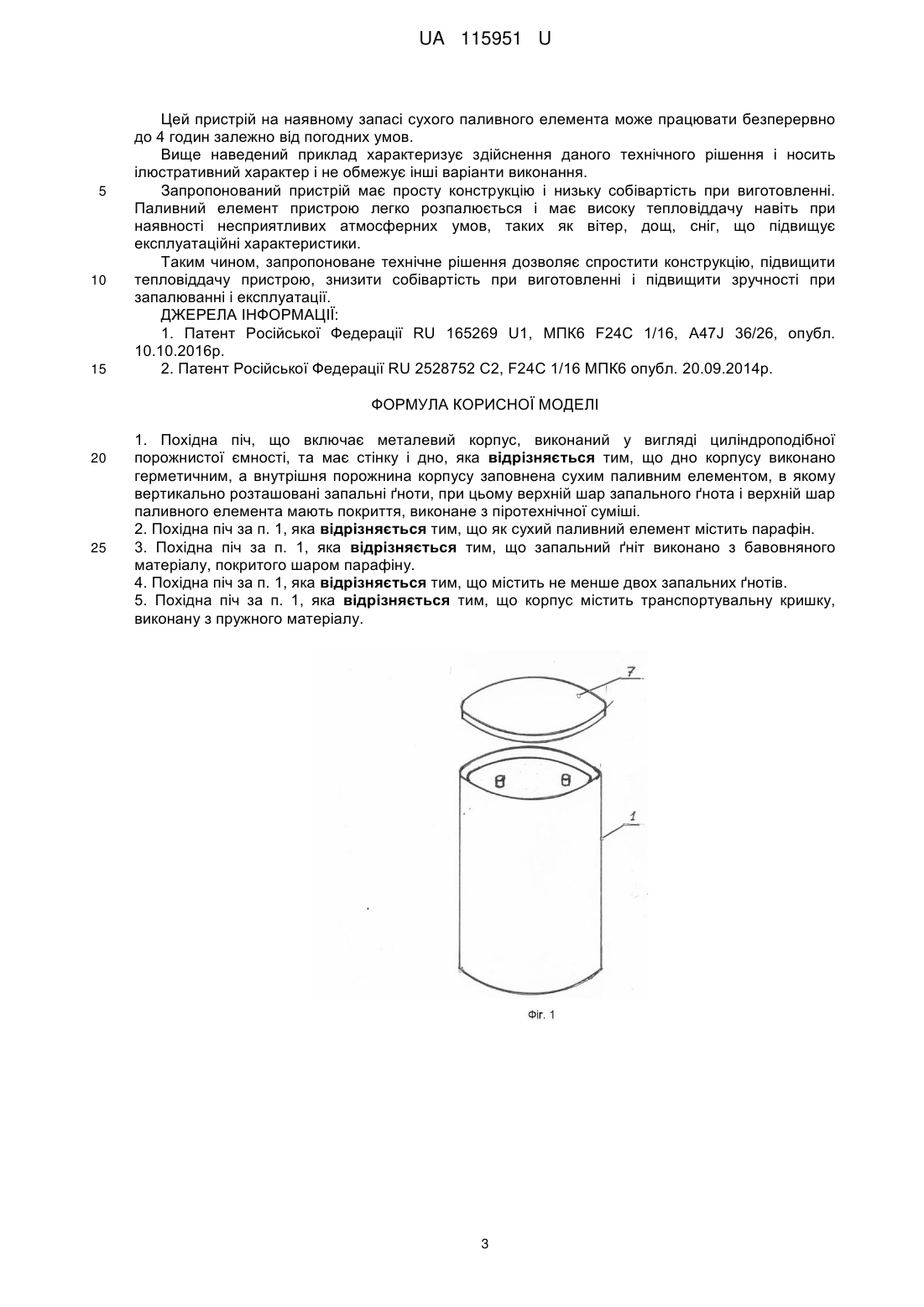

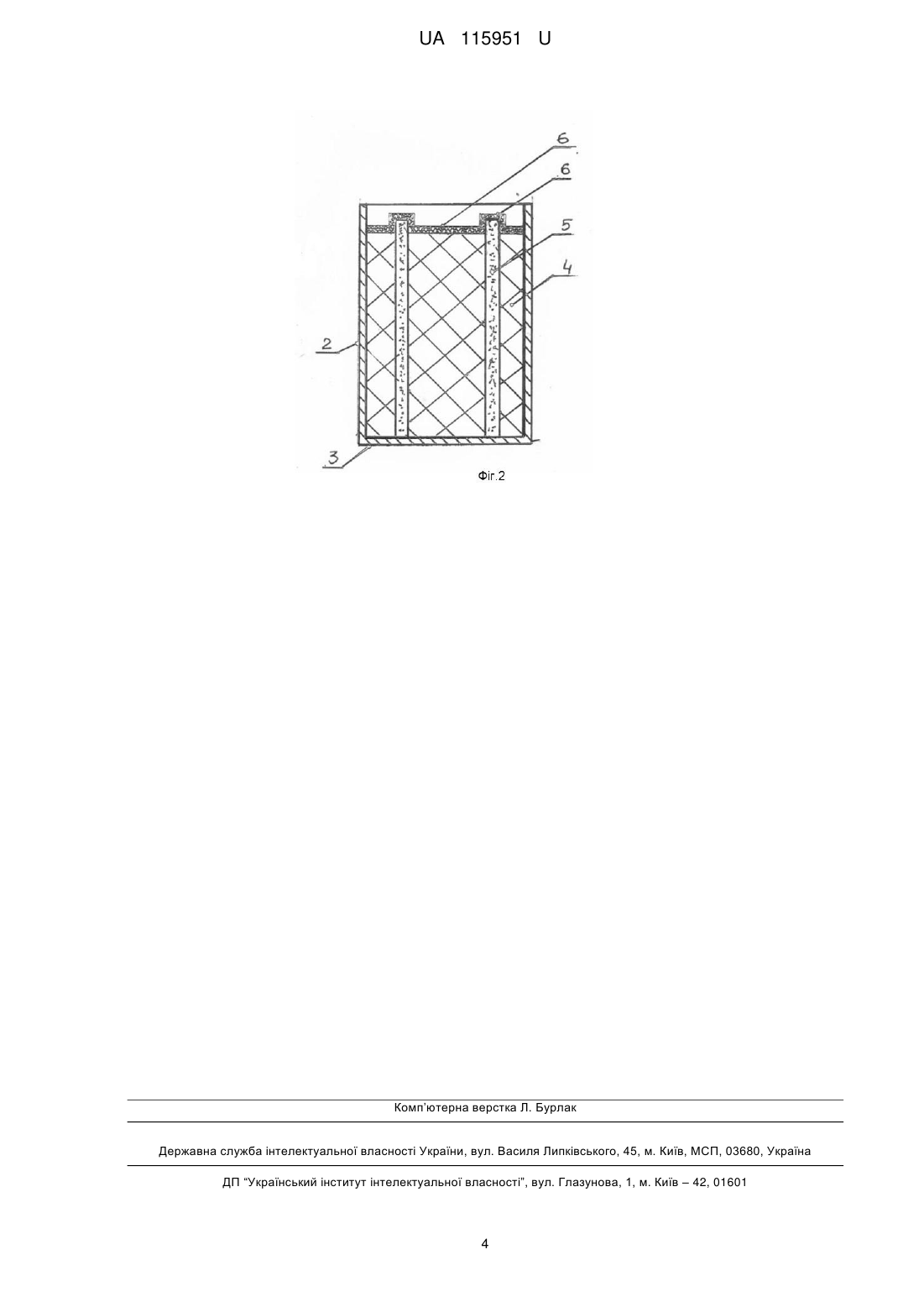

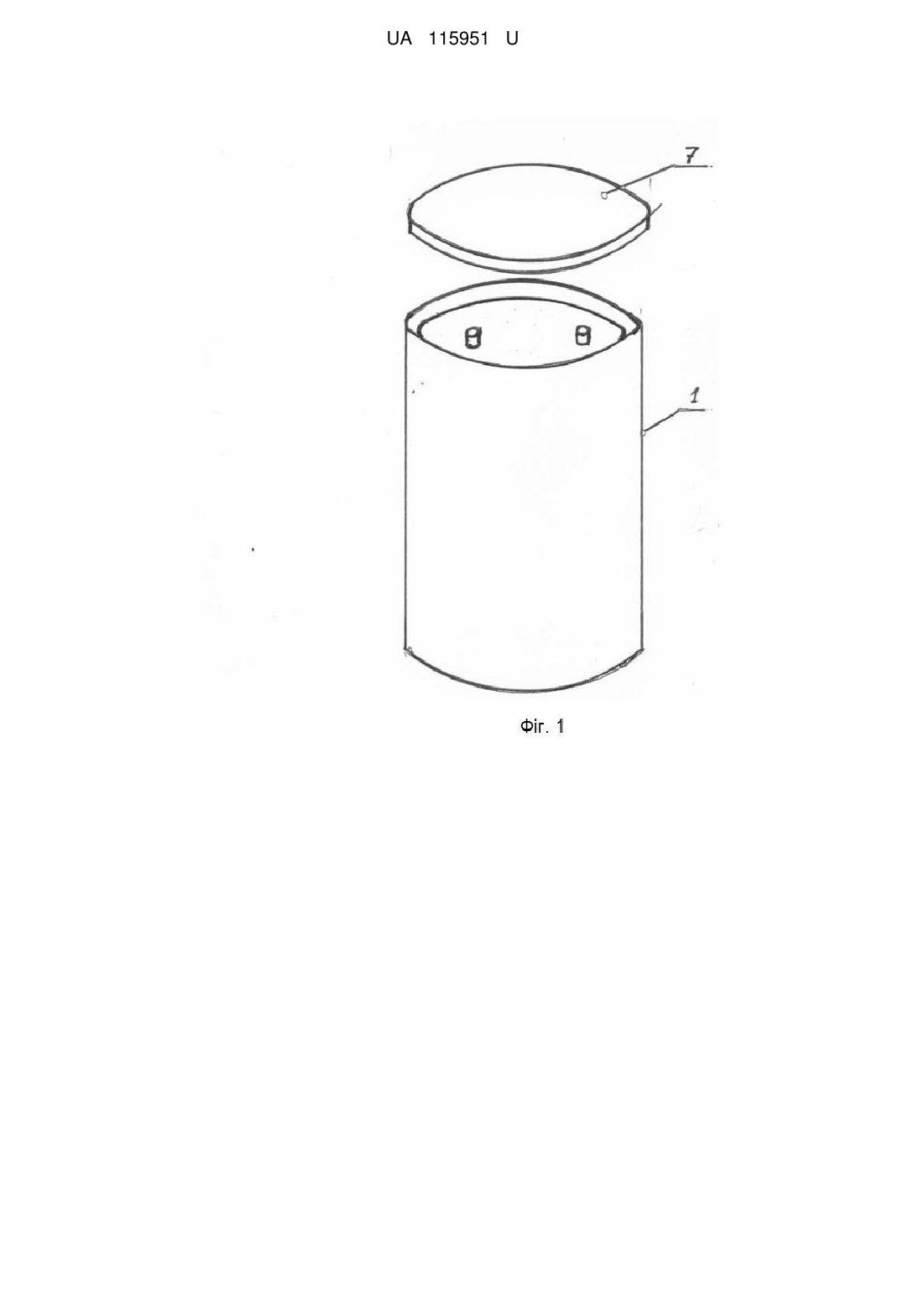

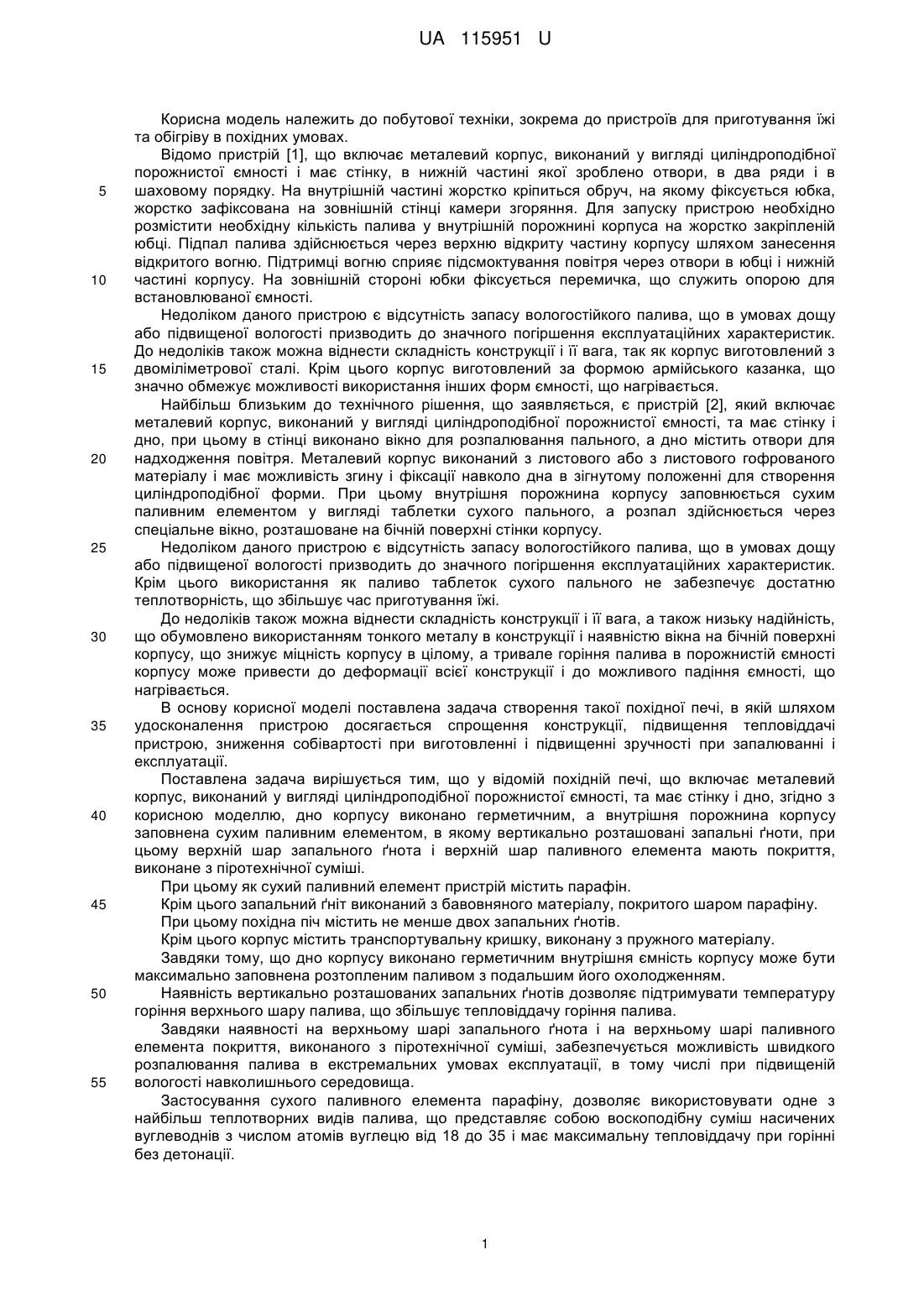

Реферат: Похідна піч включає металевий корпус, виконаний у вигляді циліндроподібної порожнистої ємності, та має стінку і дно. Дно корпусу виконано герметичним, а внутрішня порожнина корпусу заповнена сухим паливним елементом, в якому вертикально розташовані запальні ґноти. Верхній шар запального ґнота і верхній шар паливного елемента мають покриття, виконане з піротехнічної суміші. UA 115951 U (54) ПОХІДНА ПІЧ UA 115951 U UA 115951 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до побутової техніки, зокрема до пристроїв для приготування їжі та обігріву в похідних умовах. Відомо пристрій [1], що включає металевий корпус, виконаний у вигляді циліндроподібної порожнистої ємності і має стінку, в нижній частині якої зроблено отвори, в два ряди і в шаховому порядку. На внутрішній частині жорстко кріпиться обруч, на якому фіксується юбка, жорстко зафіксована на зовнішній стінці камери згоряння. Для запуску пристрою необхідно розмістити необхідну кількість палива у внутрішній порожнині корпуса на жорстко закріпленій юбці. Підпал палива здійснюється через верхню відкриту частину корпусу шляхом занесення відкритого вогню. Підтримці вогню сприяє підсмоктування повітря через отвори в юбці і нижній частині корпусу. На зовнішній стороні юбки фіксується перемичка, що служить опорою для встановлюваної ємності. Недоліком даного пристрою є відсутність запасу вологостійкого палива, що в умовах дощу або підвищеної вологості призводить до значного погіршення експлуатаційних характеристик. До недоліків також можна віднести складність конструкції і її вага, так як корпус виготовлений з двоміліметрової сталі. Крім цього корпус виготовлений за формою армійського казанка, що значно обмежує можливості використання інших форм ємності, що нагрівається. Найбільш близьким до технічного рішення, що заявляється, є пристрій [2], який включає металевий корпус, виконаний у вигляді циліндроподібної порожнистої ємності, та має стінку і дно, при цьому в стінці виконано вікно для розпалювання пального, а дно містить отвори для надходження повітря. Металевий корпус виконаний з листового або з листового гофрованого матеріалу і має можливість згину і фіксації навколо дна в зігнутому положенні для створення циліндроподібної форми. При цьому внутрішня порожнина корпусу заповнюється сухим паливним елементом у вигляді таблетки сухого пального, а розпал здійснюється через спеціальне вікно, розташоване на бічній поверхні стінки корпусу. Недоліком даного пристрою є відсутність запасу вологостійкого палива, що в умовах дощу або підвищеної вологості призводить до значного погіршення експлуатаційних характеристик. Крім цього використання як паливо таблеток сухого пального не забезпечує достатню теплотворність, що збільшує час приготування їжі. До недоліків також можна віднести складність конструкції і її вага, а також низьку надійність, що обумовлено використанням тонкого металу в конструкції і наявністю вікна на бічній поверхні корпусу, що знижує міцність корпусу в цілому, а тривале горіння палива в порожнистій ємності корпусу може привести до деформації всієї конструкції і до можливого падіння ємності, що нагрівається. В основу корисної моделі поставлена задача створення такої похідної печі, в якій шляхом удосконалення пристрою досягається спрощення конструкції, підвищення тепловіддачі пристрою, зниження собівартості при виготовленні і підвищенні зручності при запалюванні і експлуатації. Поставлена задача вирішується тим, що у відомій похідній печі, що включає металевий корпус, виконаний у вигляді циліндроподібної порожнистої ємності, та має стінку і дно, згідно з корисною моделлю, дно корпусу виконано герметичним, а внутрішня порожнина корпусу заповнена сухим паливним елементом, в якому вертикально розташовані запальні ґноти, при цьому верхній шар запального ґнота і верхній шар паливного елемента мають покриття, виконане з піротехнічної суміші. При цьому як сухий паливний елемент пристрій містить парафін. Крім цього запальний ґніт виконаний з бавовняного матеріалу, покритого шаром парафіну. При цьому похідна піч містить не менше двох запальних ґнотів. Крім цього корпус містить транспортувальну кришку, виконану з пружного матеріалу. Завдяки тому, що дно корпусу виконано герметичним внутрішня ємність корпусу може бути максимально заповнена розтопленим паливом з подальшим його охолодженням. Наявність вертикально розташованих запальних ґнотів дозволяє підтримувати температуру горіння верхнього шару палива, що збільшує тепловіддачу горіння палива. Завдяки наявності на верхньому шарі запального ґнота і на верхньому шарі паливного елемента покриття, виконаного з піротехнічної суміші, забезпечується можливість швидкого розпалювання палива в екстремальних умовах експлуатації, в тому числі при підвищеній вологості навколишнього середовища. Застосування сухого паливного елемента парафіну, дозволяє використовувати одне з найбільш теплотворних видів палива, що представляє собою воскоподібну суміш насичених вуглеводнів з числом атомів вуглецю від 18 до 35 і має максимальну тепловіддачу при горінні без детонації. 1 UA 115951 U 5 10 15 20 25 30 35 40 45 50 55 60 Як відомо, такий паливний елемент як парафін в чистому вигляді не горить, а горять тільки його пари. Для запуску реакції утворення парів парафіну і їх горіння використовують запальні ґноти. Виконання запального ґнота з бавовняного матеріалу, покритого шаром парафіну, дозволяє забезпечити стабільність горіння ґнота. Використання для підпалу не менше двох запальних ґнотів в похідній печі забезпечує створення необхідної температури для більш швидкого розігріву парафіну і утворення необхідної кількості його парів, що забезпечує запуск реакції горіння парів палива по всій його поверхні. Завдяки тому, що відбувається горіння парів парафіну по всій поверхні палива, значно підвищується тепловіддача процесу горіння і забезпечується більш швидке нагрівання їжі, води чи іншого на такий похідної печі. Наявність на корпусі транспортувальної кришки, виконаної з пружного матеріалу, дозволяє зберегти від пошкоджень поверхневий шар паливного елемента при транспортуванні. Суть корисної моделі пояснюється на кресленнях, де представлені: - Фіг. 1 - схема похідної печі. - Фіг.2 - поперечний розріз похідної печі. Похідна піч містить металевий корпус (1), виконаний у вигляді циліндроподібної порожнистої ємності, і має стінку (2) і дно корпусу (3), яке виконано герметичним. Внутрішня порожнина корпусу (1) заповнена сухим паливним елементом (4), як таке використовують попередньо розігрітий парафін, що забезпечує більш повне заповнення ємності, а герметичне дно оберігає від витікання розігрітого парафіну при заповненні ємності. У паливному елементі (4) вертикально розташовані не менш двох запальних ґнотів (5). Запальні ґноти (5) мають певну довжину і виконані з бавовняного матеріалу, покритого шаром парафіну. Верхній шар запального ґнота (5) і верхній шар паливного елемента (4) мають покриття (6), виконане з піротехнічної суміші. При цьому може бути встановлено більше двох запальних ґнотів, що забезпечує створення необхідної температури для більш швидкого розігріву парафіну і утворення необхідної кількості його парів для забезпечення запуску реакції горіння парів палива по всій його поверхні. Корпус (1) забезпечений транспортувальною кришкою (7), виконаною з пружного матеріалу, яка дозволяє зберегти від пошкоджень поверхневий шар паливного елемента і запальних ґнотів при транспортуванні. Пристрій працює наступним чином. Металевий корпус (1) встановлюють дном (3) на жорстку поверхню, що виключає перекидання. З верхньої частини корпусу видаляють транспортувальну кришку (7), виконану з пружного матеріалу. Шляхом занесення відкритого вогню підпалюють запальні ґноти (5), при цьому верхній шар запальних ґнотів (5) і верхній шар паливного елемента (4), які мають покриття (6) з піротехнічної суміші, швидко запалюються і пристрій виходить на робочий режим горіння. При цьому сумарне горіння декількох запальних ґнотів розплавляє верхній шар парафіну, нагріває його по всій поверхні, і запалює пари парафіну, що виникли. Гарячі пари парафіну мають високу тепловіддачу, так як теплотворність парів парафіну знаходиться на рівні інших нафтопродуктів (25-30 МДж / кг). Це забезпечує продуктивне використання похідної печі при незначному внутрішньому обсязі її корпусу (1) і дозволяє ефективно застосовувати пристрій для підігріву та приготування їжі, сушіння одягу та взуття, а також обігріву вентильованого приміщення при складних метеорологічних умовах в похідних умовах. Приклад 1. Металевий корпус (1), наприклад об'ємом 525 мл, встановлюють дном (3) на жорстку поверхню, що виключає перекидання. З верхньої частини корпусу видаляють транспортувальну кришку (7), виконану з пружного матеріалу. Шляхом занесення відкритого вогню підпалюють запальні ґноти (5), яких може бути, наприклад, від двох до восьми штук. При цьому верхній шар запальних ґнотів (5) і верхній шар паливного елемента (4), мають покриття (6), виконанез піротехнічної суміші, яке швидко запалюється і пристрій виходить на робочий режим горіння. Сумарне горіння декількох запальних ґнотів розплавляє верхній шар парафіну, нагріває його по всій поверхні, і запалює пари парафіну, що виникли. Гарячі пари парафіну мають високу тепловіддачу, так як теплотворність парів парафіну знаходиться на рівні інших нафтопродуктів (25-30 МДж / кг). Це забезпечує продуктивне використання похідної печі при незначному внутрішньому обсязі її корпусу (1) і дозволяє ефективно застосовувати пристрій для підігріву та приготування їжі, сушіння одягу та взуття, а також обігріву вентильованого приміщення при складних метеорологічних умовах в похідних умовах. 2 UA 115951 U 5 10 15 Цей пристрій на наявному запасі сухого паливного елемента може працювати безперервно до 4 годин залежно від погодних умов. Вище наведений приклад характеризує здійснення даного технічного рішення і носить ілюстративний характер і не обмежує інші варіанти виконання. Запропонований пристрій має просту конструкцію і низьку собівартість при виготовленні. Паливний елемент пристрою легко розпалюється і має високу тепловіддачу навіть при наявності несприятливих атмосферних умов, таких як вітер, дощ, сніг, що підвищує експлуатаційні характеристики. Таким чином, запропоноване технічне рішення дозволяє спростити конструкцію, підвищити тепловіддачу пристрою, знизити собівартість при виготовленні і підвищити зручності при запалюванні і експлуатації. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент Російської Федерації RU 165269 U1, МПК6 F24C 1/16, A47J 36/26, опубл. 10.10.2016р. 2. Патент Російської Федерації RU 2528752 C2, F24C 1/16 MПК6 опубл. 20.09.2014р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Похідна піч, що включає металевий корпус, виконаний у вигляді циліндроподібної порожнистої ємності, та має стінку і дно, яка відрізняється тим, що дно корпусу виконано герметичним, а внутрішня порожнина корпусу заповнена сухим паливним елементом, в якому вертикально розташовані запальні ґноти, при цьому верхній шар запального ґнота і верхній шар паливного елемента мають покриття, виконане з піротехнічної суміші. 2. Похідна піч за п. 1, яка відрізняється тим, що як сухий паливний елемент містить парафін. 3. Похідна піч за п. 1, яка відрізняється тим, що запальний ґніт виконано з бавовняного матеріалу, покритого шаром парафіну. 4. Похідна піч за п. 1, яка відрізняється тим, що містить не менше двох запальних ґнотів. 5. Похідна піч за п. 1, яка відрізняється тим, що корпус містить транспортувальну кришку, виконану з пружного матеріалу. 3 UA 115951 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
