Чохол-підставка для переносних електронних пристроїв

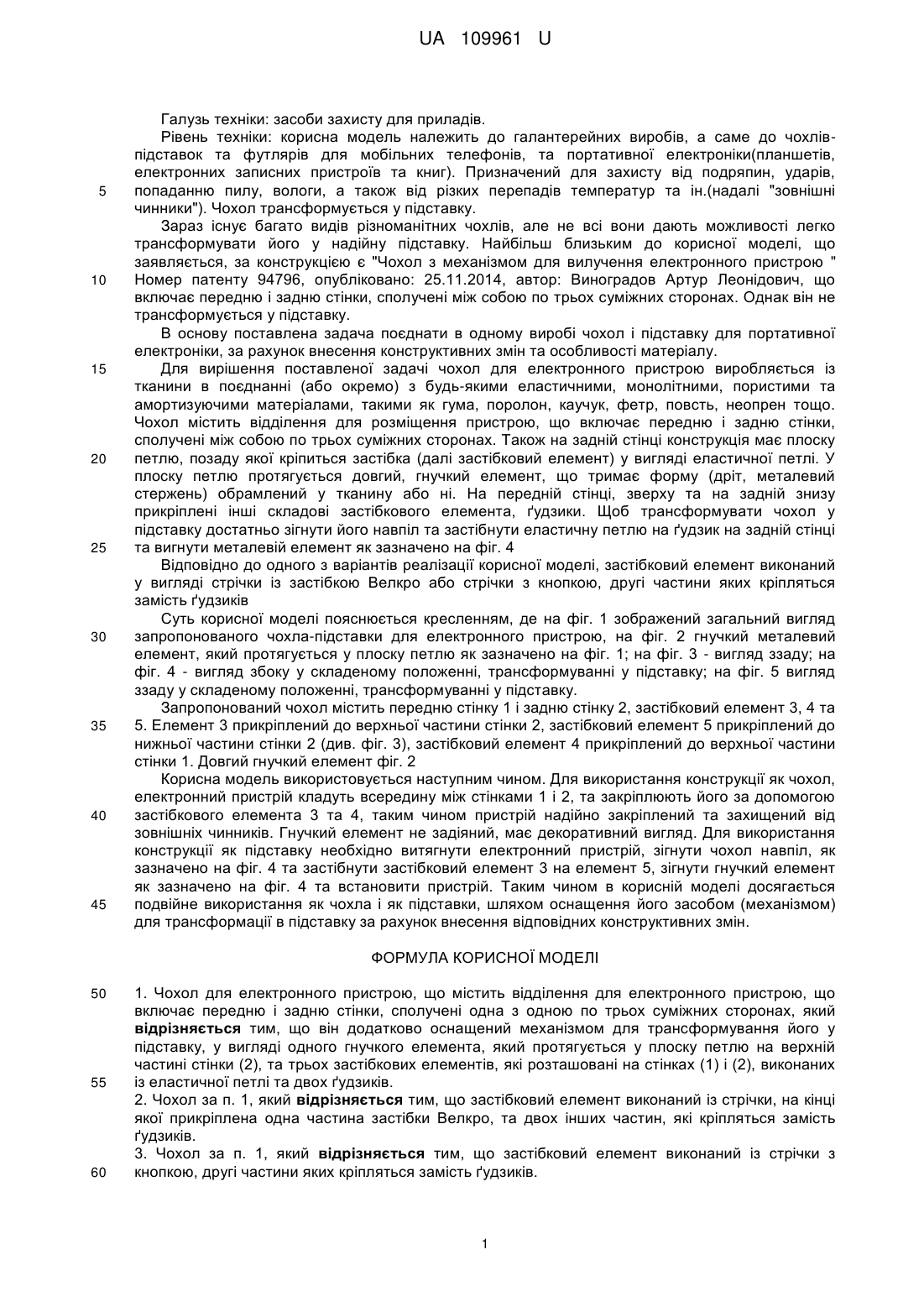

Реферат: UA 109961 U UA 109961 U 5 10 15 20 25 30 35 40 45 Галузь техніки: засоби захисту для приладів. Рівень техніки: корисна модель належить до галантерейних виробів, а саме до чохлівпідставок та футлярів для мобільних телефонів, та портативної електроніки(планшетів, електронних записних пристроїв та книг). Призначений для захисту від подряпин, ударів, попаданню пилу, вологи, а також від різких перепадів температур та ін.(надалі "зовнішні чинники"). Чохол трансформується у підставку. Зараз існує багато видів різноманітних чохлів, але не всі вони дають можливості легко трансформувати його у надійну підставку. Найбільш близьким до корисної моделі, що заявляється, за конструкцією є "Чохол з механізмом для вилучення електронного пристрою " Номер патенту 94796, опубліковано: 25.11.2014, автор: Виноградов Артур Леонідович, що включає передню і задню стінки, сполучені між собою по трьох суміжних сторонах. Однак він не трансформується у підставку. В основу поставлена задача поєднати в одному виробі чохол і підставку для портативної електроніки, за рахунок внесення конструктивних змін та особливості матеріалу. Для вирішення поставленої задачі чохол для електронного пристрою виробляється із тканини в поєднанні (або окремо) з будь-якими еластичними, монолітними, пористими та амортизуючими матеріалами, такими як гума, поролон, каучук, фетр, повсть, неопрен тощо. Чохол містить відділення для розміщення пристрою, що включає передню і задню стінки, сполучені між собою по трьох суміжних сторонах. Також на задній стінці конструкція має плоску петлю, позаду якої кріпиться застібка (далі застібковий елемент) у вигляді еластичної петлі. У плоску петлю протягується довгий, гнучкий елемент, що тримає форму (дріт, металевий стержень) обрамлений у тканину або ні. На передній стінці, зверху та на задній знизу прикріплені інші складові застібкового елемента, ґудзики. Щоб трансформувати чохол у підставку достатньо зігнути його навпіл та застібнути еластичну петлю на ґудзик на задній стінці та вигнути металевій елемент як зазначено на фіг. 4 Відповідно до одного з варіантів реалізації корисної моделі, застібковий елемент виконаний у вигляді стрічки із застібкою Велкро або стрічки з кнопкою, другі частини яких кріпляться замість ґудзиків Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд запропонованого чохла-підставки для електронного пристрою, на фіг. 2 гнучкий металевий елемент, який протягується у плоску петлю як зазначено на фіг. 1; на фіг. 3 - вигляд ззаду; на фіг. 4 - вигляд збоку у складеному положенні, трансформуванні у підставку; на фіг. 5 вигляд ззаду у складеному положенні, трансформуванні у підставку. Запропонований чохол містить передню стінку 1 і задню стінку 2, застібковий елемент 3, 4 та 5. Елемент 3 прикріплений до верхньої частини стінки 2, застібковий елемент 5 прикріплений до нижньої частини стінки 2 (див. фіг. 3), застібковий елемент 4 прикріплений до верхньої частини стінки 1. Довгий гнучкий елемент фіг. 2 Корисна модель використовується наступним чином. Для використання конструкції як чохол, електронний пристрій кладуть всередину між стінками 1 і 2, та закріплюють його за допомогою застібкового елемента 3 та 4, таким чином пристрій надійно закріплений та захищений від зовнішніх чинників. Гнучкий елемент не задіяний, має декоративний вигляд. Для використання конструкції як підставку необхідно витягнути електронний пристрій, зігнути чохол навпіл, як зазначено на фіг. 4 та застібнути застібковий елемент 3 на елемент 5, зігнути гнучкий елемент як зазначено на фіг. 4 та встановити пристрій. Таким чином в корисній моделі досягається подвійне використання як чохла і як підставки, шляхом оснащення його засобом (механізмом) для трансформації в підставку за рахунок внесення відповідних конструктивних змін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Чохол для електронного пристрою, що містить відділення для електронного пристрою, що включає передню і задню стінки, сполучені одна з одною по трьох суміжних сторонах, який відрізняється тим, що він додатково оснащений механізмом для трансформування його у підставку, у вигляді одного гнучкого елемента, який протягується у плоску петлю на верхній частині стінки (2), та трьох застібкових елементів, які розташовані на стінках (1) і (2), виконаних із еластичної петлі та двох ґудзиків. 2. Чохол за п. 1, який відрізняється тим, що застібковий елемент виконаний із стрічки, на кінці якої прикріплена одна частина застібки Велкро, та двох інших частин, які кріпляться замість ґудзиків. 3. Чохол за п. 1, який відрізняється тим, що застібковий елемент виконаний із стрічки з кнопкою, другі частини яких кріпляться замість ґудзиків. 1 UA 109961 U 2 UA 109961 U 3 UA 109961 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
