Будівельна система з блоків

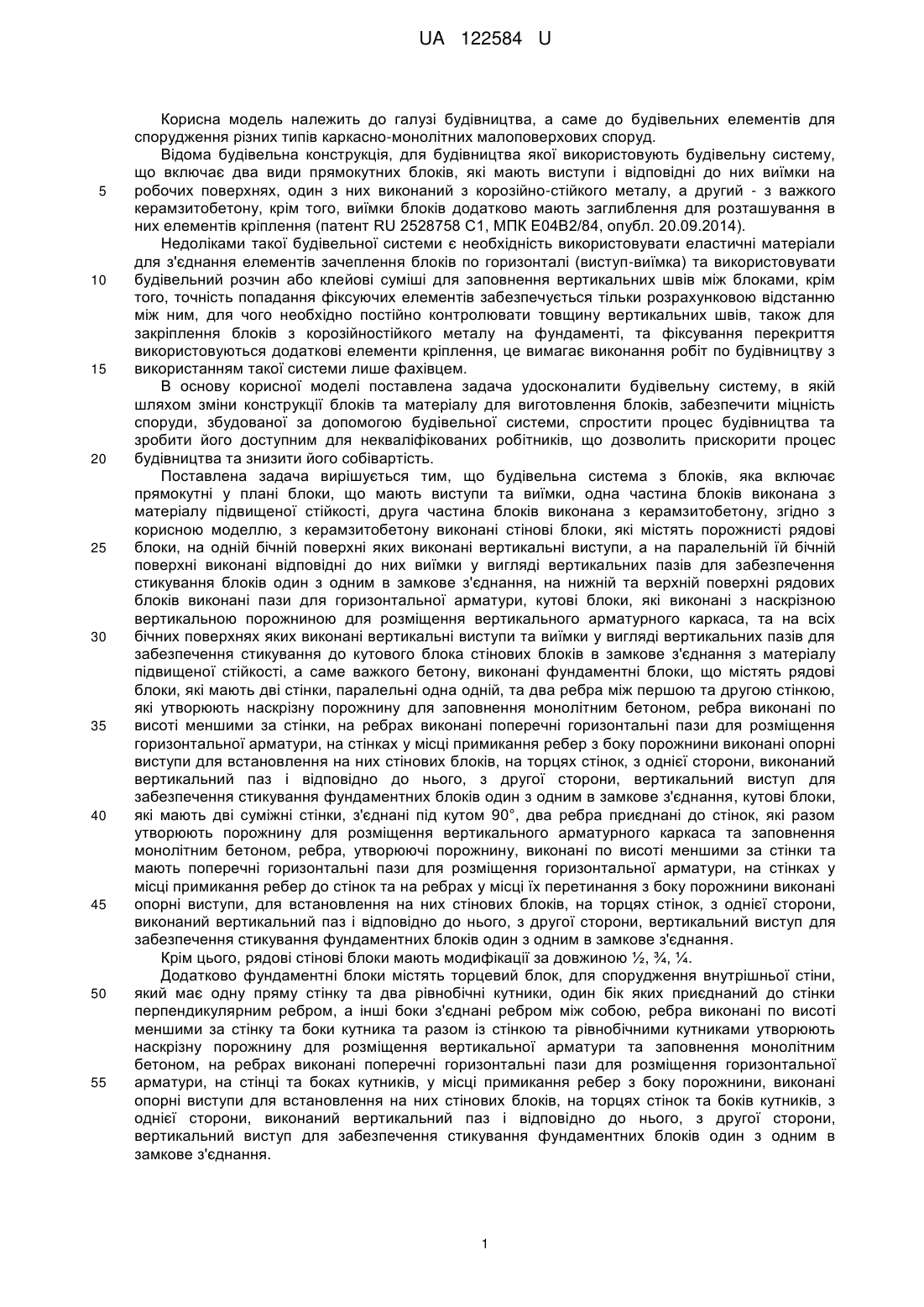

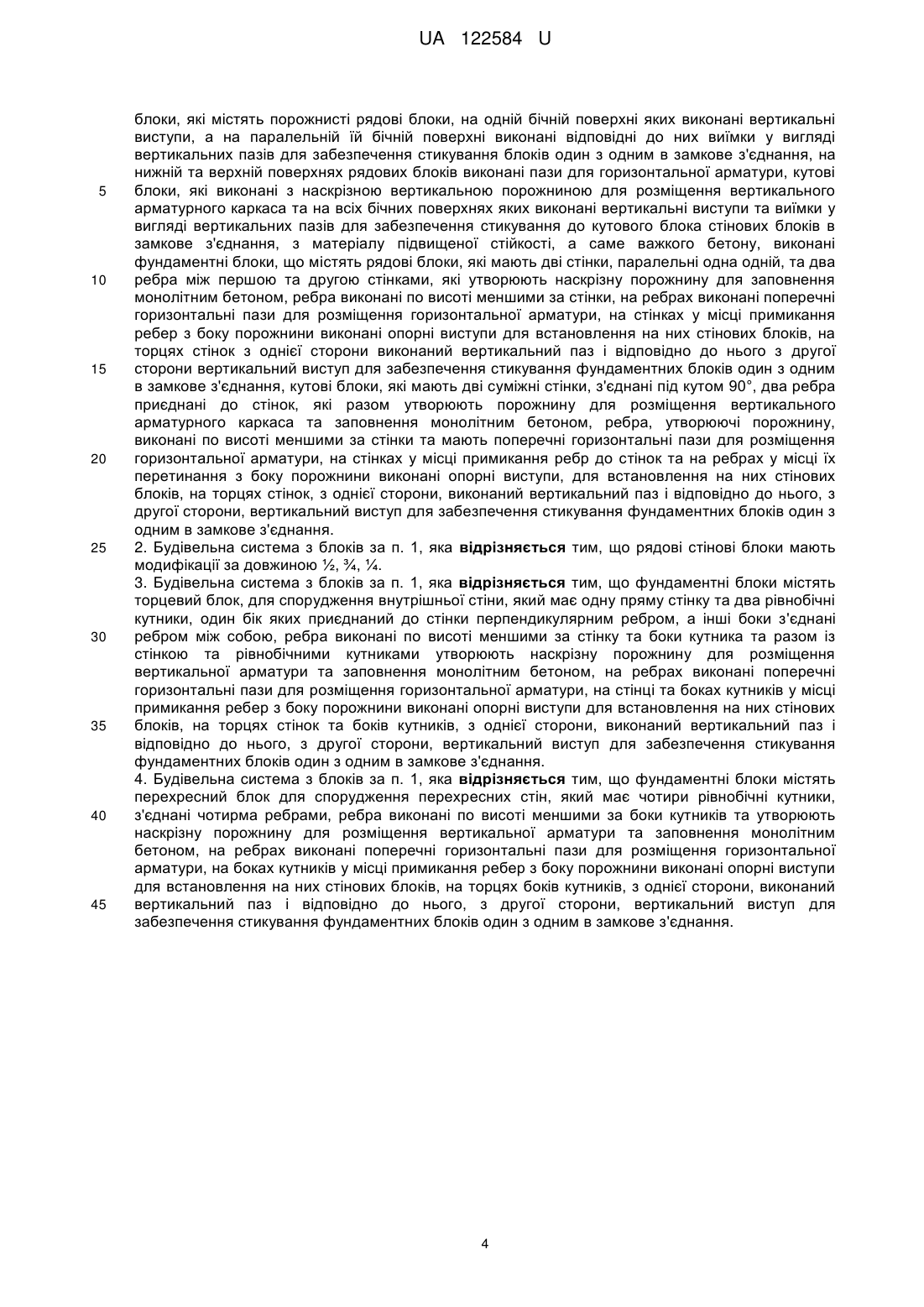

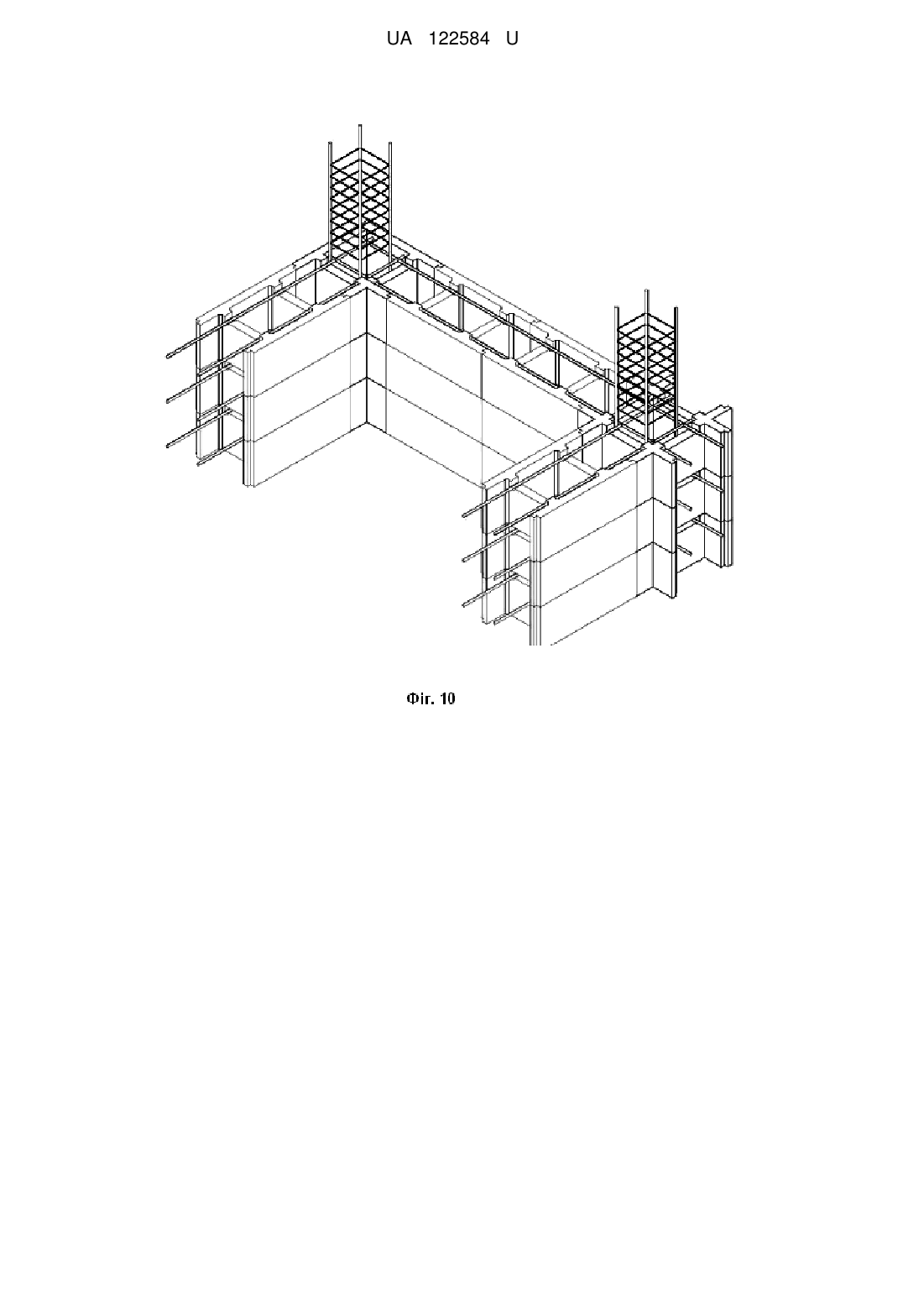

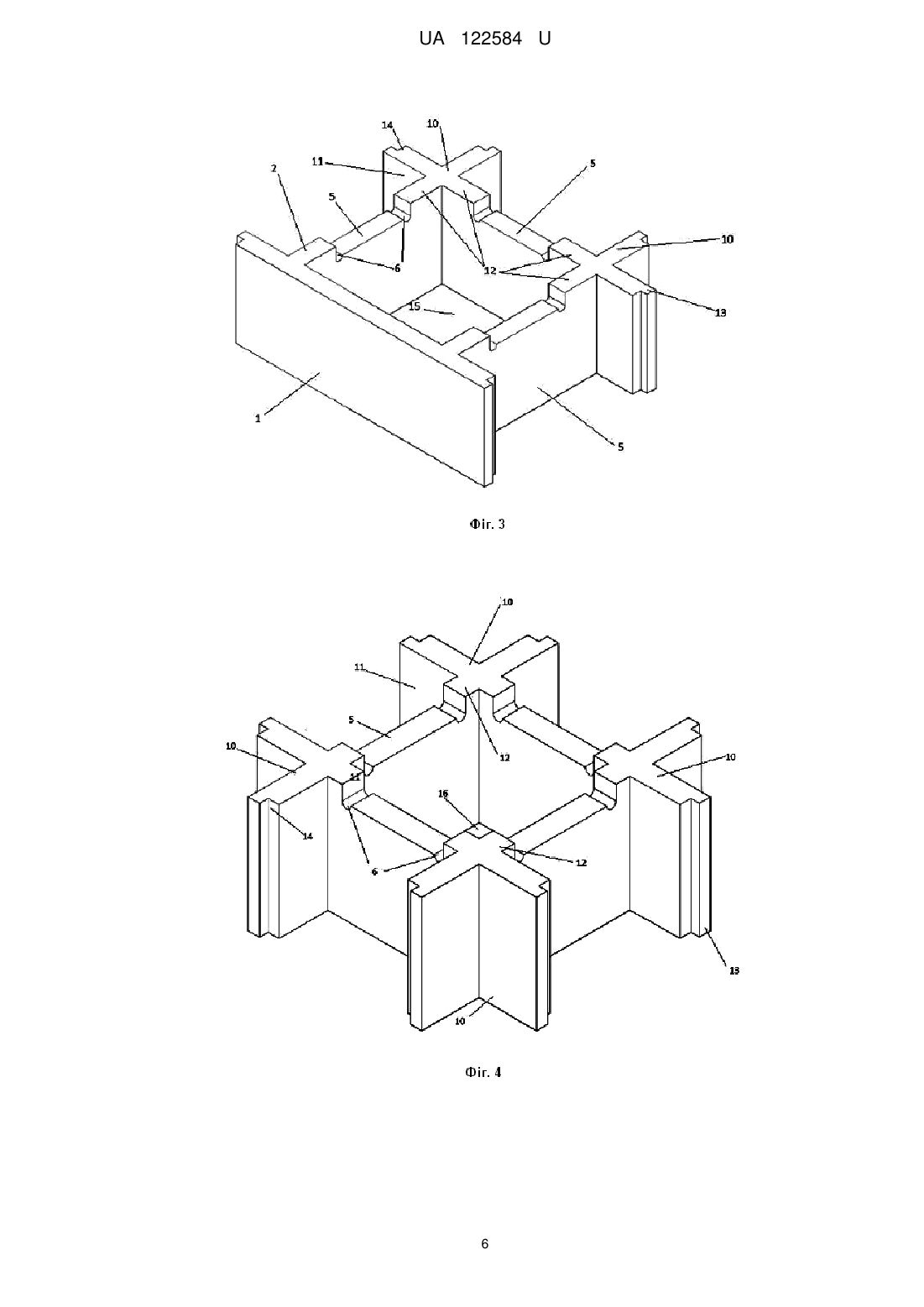

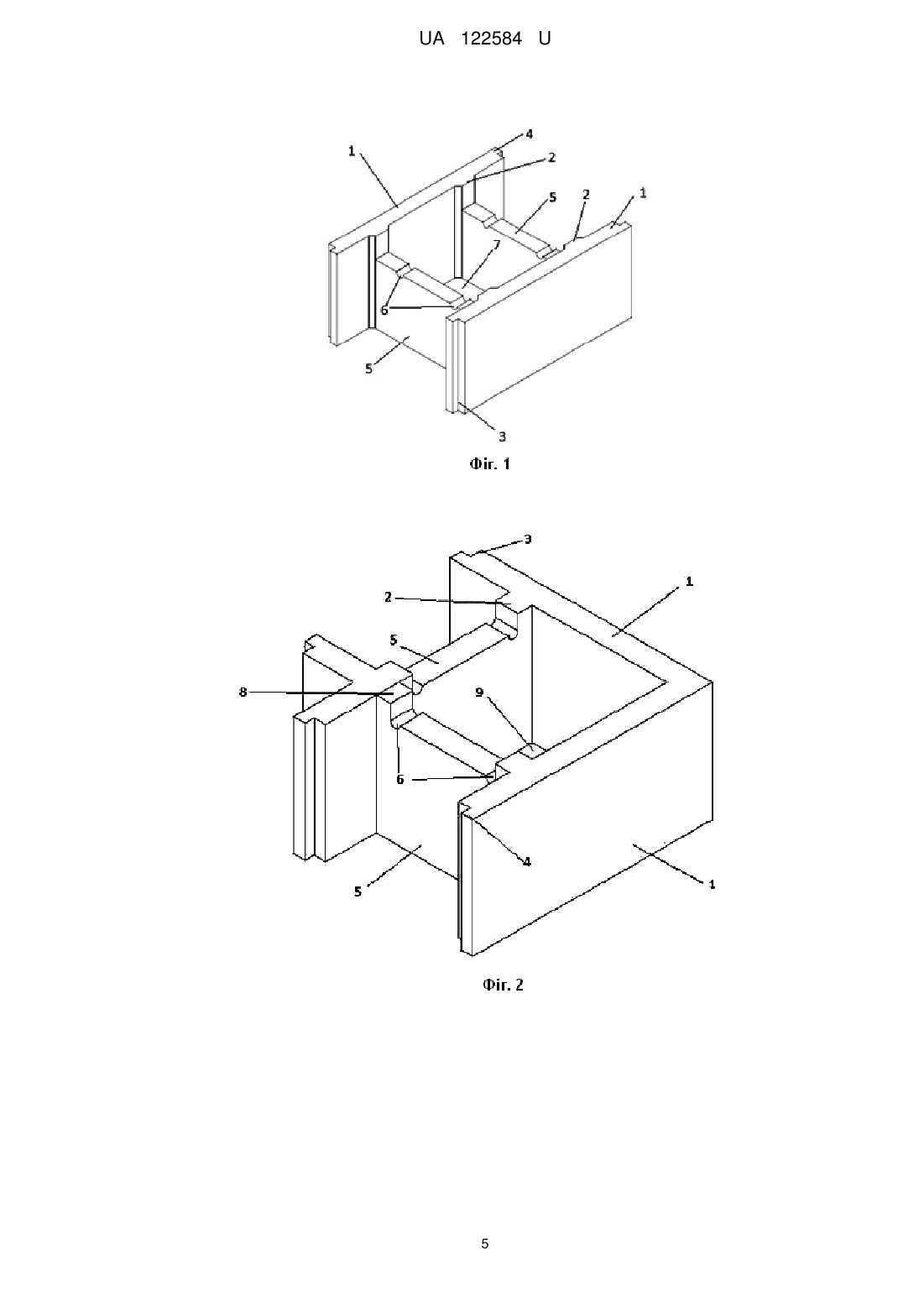

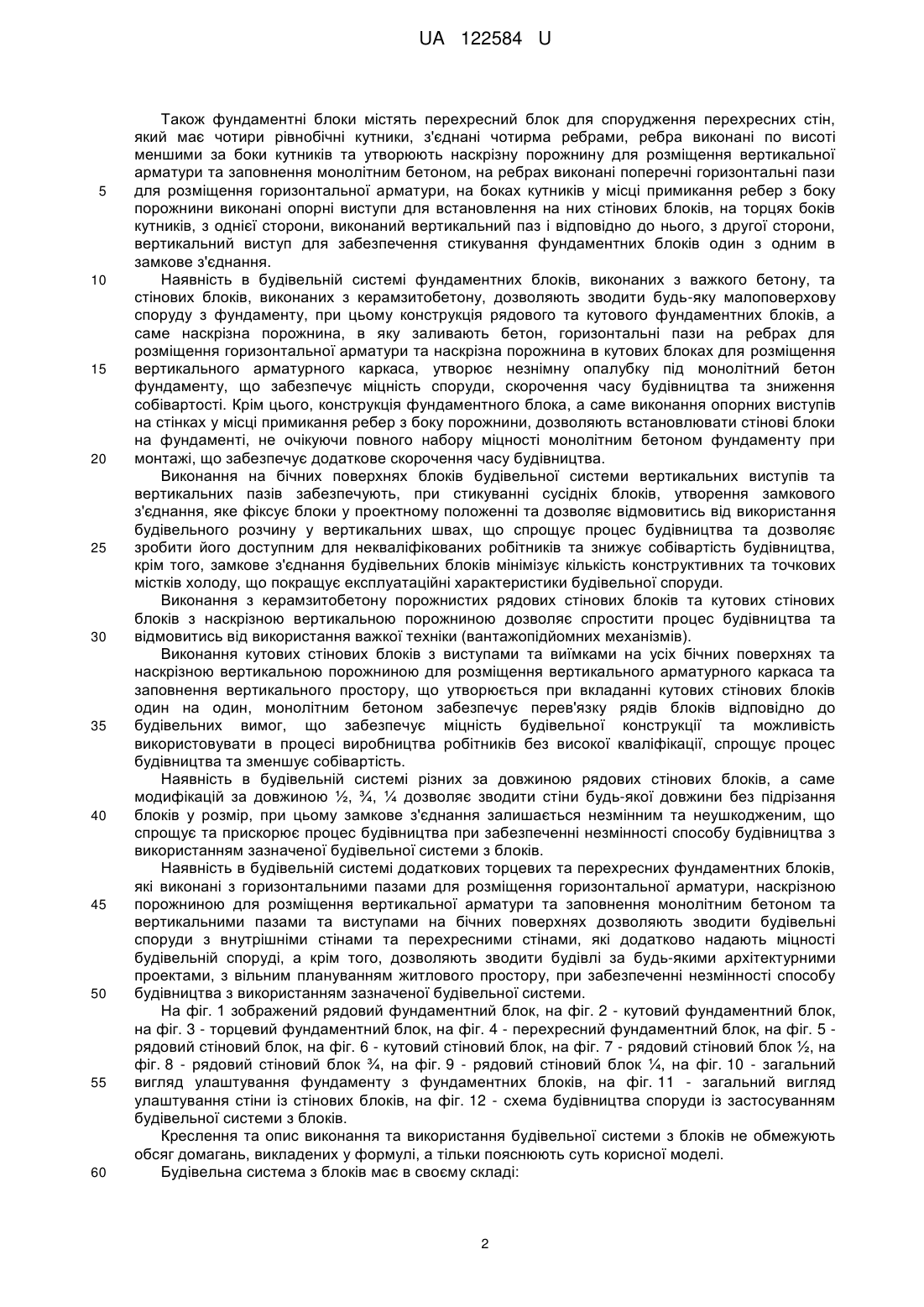

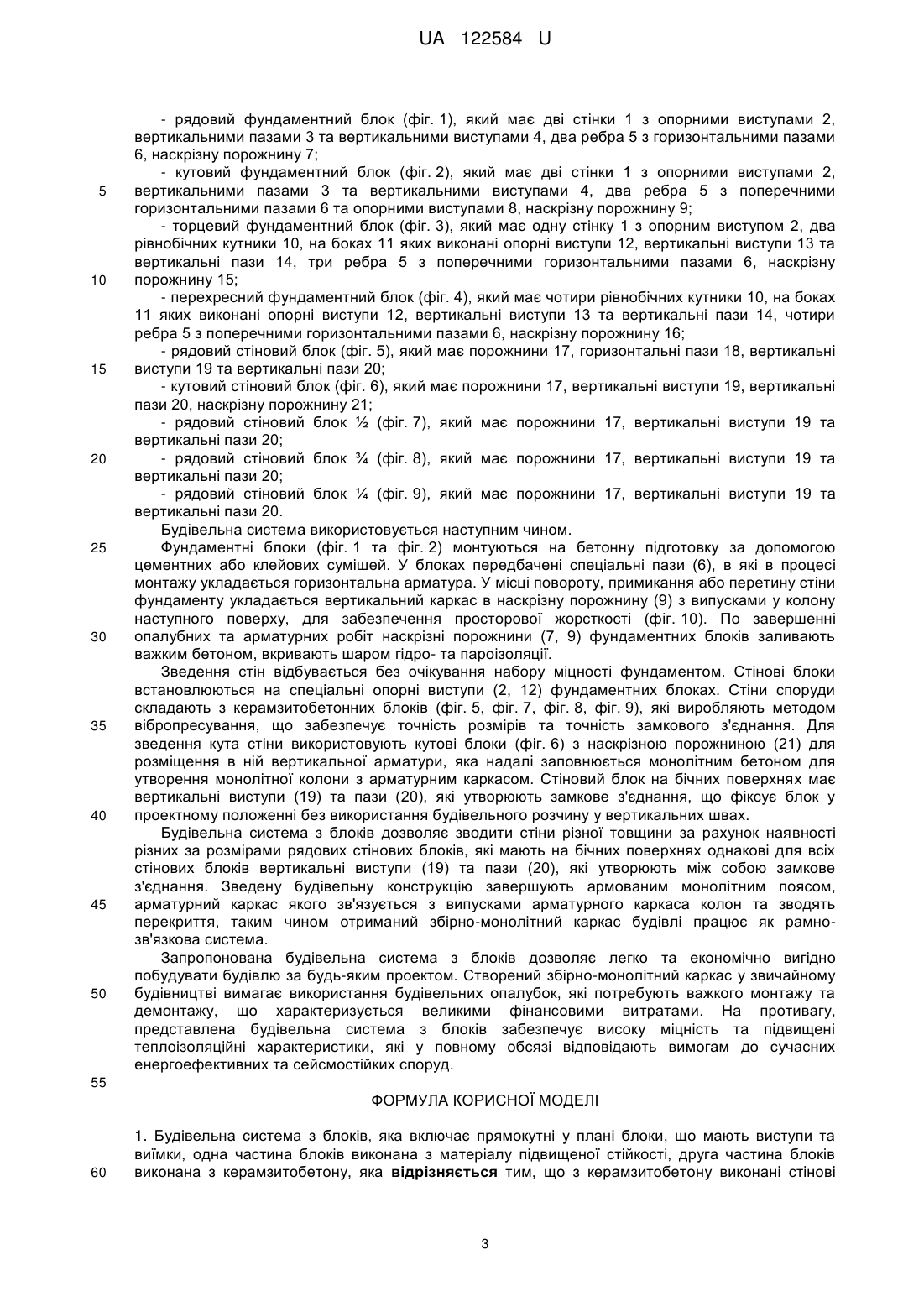

Реферат: Будівельна система з блоків включає фундаментні блоки, виконані з важкого бетону, які використовують як незнімну опалубку, та стінові блоки, виконані з керамзитобетону. Блоки на бічних поверхнях мають виступи та пази для забезпечення стикування блоків один з одним в замкове з'єднання. Кутові блоки будівельної системи виконані з наскрізною вертикальною порожниною для розміщення вертикального арматурного каркаса. Рядові стінові блоки мають модифікації за довжиною ½, ¾, ¼. UA 122584 U (54) БУДІВЕЛЬНА СИСТЕМА З БЛОКІВ UA 122584 U UA 122584 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а саме до будівельних елементів для спорудження різних типів каркасно-монолітних малоповерхових споруд. Відома будівельна конструкція, для будівництва якої використовують будівельну систему, що включає два види прямокутних блоків, які мають виступи і відповідні до них виїмки на робочих поверхнях, один з них виконаний з корозійно-стійкого металу, а другий - з важкого керамзитобетону, крім того, виїмки блоків додатково мають заглиблення для розташування в них елементів кріплення (патент RU 2528758 С1, МПК Е04В2/84, опубл. 20.09.2014). Недоліками такої будівельної системи є необхідність використовувати еластичні матеріали для з'єднання елементів зачеплення блоків по горизонталі (виступ-виїмка) та використовувати будівельний розчин або клейові суміші для заповнення вертикальних швів між блоками, крім того, точність попадання фіксуючих елементів забезпечується тільки розрахунковою відстанню між ним, для чого необхідно постійно контролювати товщину вертикальних швів, також для закріплення блоків з корозійностійкого металу на фундаменті, та фіксування перекриття використовуються додаткові елементи кріплення, це вимагає виконання робіт по будівництву з використанням такої системи лише фахівцем. В основу корисної моделі поставлена задача удосконалити будівельну систему, в якій шляхом зміни конструкції блоків та матеріалу для виготовлення блоків, забезпечити міцність споруди, збудованої за допомогою будівельної системи, спростити процес будівництва та зробити його доступним для некваліфікованих робітників, що дозволить прискорити процес будівництва та знизити його собівартість. Поставлена задача вирішується тим, що будівельна система з блоків, яка включає прямокутні у плані блоки, що мають виступи та виїмки, одна частина блоків виконана з матеріалу підвищеної стійкості, друга частина блоків виконана з керамзитобетону, згідно з корисною моделлю, з керамзитобетону виконані стінові блоки, які містять порожнисті рядові блоки, на одній бічній поверхні яких виконані вертикальні виступи, а на паралельній їй бічній поверхні виконані відповідні до них виїмки у вигляді вертикальних пазів для забезпечення стикування блоків один з одним в замкове з'єднання, на нижній та верхній поверхні рядових блоків виконані пази для горизонтальної арматури, кутові блоки, які виконані з наскрізною вертикальною порожниною для розміщення вертикального арматурного каркаса, та на всіх бічних поверхнях яких виконані вертикальні виступи та виїмки у вигляді вертикальних пазів для забезпечення стикування до кутового блока стінових блоків в замкове з'єднання з матеріалу підвищеної стійкості, а саме важкого бетону, виконані фундаментні блоки, що містять рядові блоки, які мають дві стінки, паралельні одна одній, та два ребра між першою та другою стінкою, які утворюють наскрізну порожнину для заповнення монолітним бетоном, ребра виконані по висоті меншими за стінки, на ребрах виконані поперечні горизонтальні пази для розміщення горизонтальної арматури, на стінках у місці примикання ребер з боку порожнини виконані опорні виступи для встановлення на них стінових блоків, на торцях стінок, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання, кутові блоки, які мають дві суміжні стінки, з'єднані під кутом 90°, два ребра приєднані до стінок, які разом утворюють порожнину для розміщення вертикального арматурного каркаса та заповнення монолітним бетоном, ребра, утворюючі порожнину, виконані по висоті меншими за стінки та мають поперечні горизонтальні пази для розміщення горизонтальної арматури, на стінках у місці примикання ребер до стінок та на ребрах у місці їх перетинання з боку порожнини виконані опорні виступи, для встановлення на них стінових блоків, на торцях стінок, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання. Крім цього, рядові стінові блоки мають модифікації за довжиною ½, ¾, ¼. Додатково фундаментні блоки містять торцевий блок, для спорудження внутрішньої стіни, який має одну пряму стінку та два рівнобічні кутники, один бік яких приєднаний до стінки перпендикулярним ребром, а інші боки з'єднані ребром між собою, ребра виконані по висоті меншими за стінку та боки кутника та разом із стінкою та рівнобічними кутниками утворюють наскрізну порожнину для розміщення вертикальної арматури та заповнення монолітним бетоном, на ребрах виконані поперечні горизонтальні пази для розміщення горизонтальної арматури, на стінці та боках кутників, у місці примикання ребер з боку порожнини, виконані опорні виступи для встановлення на них стінових блоків, на торцях стінок та боків кутників, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання. 1 UA 122584 U 5 10 15 20 25 30 35 40 45 50 55 60 Також фундаментні блоки містять перехресний блок для спорудження перехресних стін, який має чотири рівнобічні кутники, з'єднані чотирма ребрами, ребра виконані по висоті меншими за боки кутників та утворюють наскрізну порожнину для розміщення вертикальної арматури та заповнення монолітним бетоном, на ребрах виконані поперечні горизонтальні пази для розміщення горизонтальної арматури, на боках кутників у місці примикання ребер з боку порожнини виконані опорні виступи для встановлення на них стінових блоків, на торцях боків кутників, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання. Наявність в будівельній системі фундаментних блоків, виконаних з важкого бетону, та стінових блоків, виконаних з керамзитобетону, дозволяють зводити будь-яку малоповерхову споруду з фундаменту, при цьому конструкція рядового та кутового фундаментних блоків, а саме наскрізна порожнина, в яку заливають бетон, горизонтальні пази на ребрах для розміщення горизонтальної арматури та наскрізна порожнина в кутових блоках для розміщення вертикального арматурного каркаса, утворює незнімну опалубку під монолітний бетон фундаменту, що забезпечує міцність споруди, скорочення часу будівництва та зниження собівартості. Крім цього, конструкція фундаментного блока, а саме виконання опорних виступів на стінках у місці примикання ребер з боку порожнини, дозволяють встановлювати стінові блоки на фундаменті, не очікуючи повного набору міцності монолітним бетоном фундаменту при монтажі, що забезпечує додаткове скорочення часу будівництва. Виконання на бічних поверхнях блоків будівельної системи вертикальних виступів та вертикальних пазів забезпечують, при стикуванні сусідніх блоків, утворення замкового з'єднання, яке фіксує блоки у проектному положенні та дозволяє відмовитись від використання будівельного розчину у вертикальних швах, що спрощує процес будівництва та дозволяє зробити його доступним для некваліфікованих робітників та знижує собівартість будівництва, крім того, замкове з'єднання будівельних блоків мінімізує кількість конструктивних та точкових містків холоду, що покращує експлуатаційні характеристики будівельної споруди. Виконання з керамзитобетону порожнистих рядових стінових блоків та кутових стінових блоків з наскрізною вертикальною порожниною дозволяє спростити процес будівництва та відмовитись від використання важкої техніки (вантажопідйомних механізмів). Виконання кутових стінових блоків з виступами та виїмками на усіх бічних поверхнях та наскрізною вертикальною порожниною для розміщення вертикального арматурного каркаса та заповнення вертикального простору, що утворюється при вкладанні кутових стінових блоків один на один, монолітним бетоном забезпечує перев'язку рядів блоків відповідно до будівельних вимог, що забезпечує міцність будівельної конструкції та можливість використовувати в процесі виробництва робітників без високої кваліфікації, спрощує процес будівництва та зменшує собівартість. Наявність в будівельній системі різних за довжиною рядових стінових блоків, а саме модифікацій за довжиною ½, ¾, ¼ дозволяє зводити стіни будь-якої довжини без підрізання блоків у розмір, при цьому замкове з'єднання залишається незмінним та неушкодженим, що спрощує та прискорює процес будівництва при забезпеченні незмінності способу будівництва з використанням зазначеної будівельної системи з блоків. Наявність в будівельній системі додаткових торцевих та перехресних фундаментних блоків, які виконані з горизонтальними пазами для розміщення горизонтальної арматури, наскрізною порожниною для розміщення вертикальної арматури та заповнення монолітним бетоном та вертикальними пазами та виступами на бічних поверхнях дозволяють зводити будівельні споруди з внутрішніми стінами та перехресними стінами, які додатково надають міцності будівельній споруді, а крім того, дозволяють зводити будівлі за будь-якими архітектурними проектами, з вільним плануванням житлового простору, при забезпеченні незмінності способу будівництва з використанням зазначеної будівельної системи. На фіг. 1 зображений рядовий фундаментний блок, на фіг. 2 - кутовий фундаментний блок, на фіг. 3 - торцевий фундаментний блок, на фіг. 4 - перехресний фундаментний блок, на фіг. 5 рядовий стіновий блок, на фіг. 6 - кутовий стіновий блок, на фіг. 7 - рядовий стіновий блок ½, на фіг. 8 - рядовий стіновий блок ¾, на фіг. 9 - рядовий стіновий блок ¼, на фіг. 10 - загальний вигляд улаштування фундаменту з фундаментних блоків, на фіг. 11 - загальний вигляд улаштування стіни із стінових блоків, на фіг. 12 - схема будівництва споруди із застосуванням будівельної системи з блоків. Креслення та опис виконання та використання будівельної системи з блоків не обмежують обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Будівельна система з блоків має в своєму складі: 2 UA 122584 U 5 10 15 20 25 30 35 40 45 50 - рядовий фундаментний блок (фіг. 1), який має дві стінки 1 з опорними виступами 2, вертикальними пазами 3 та вертикальними виступами 4, два ребра 5 з горизонтальними пазами 6, наскрізну порожнину 7; - кутовий фундаментний блок (фіг. 2), який має дві стінки 1 з опорними виступами 2, вертикальними пазами 3 та вертикальними виступами 4, два ребра 5 з поперечними горизонтальними пазами 6 та опорними виступами 8, наскрізну порожнину 9; - торцевий фундаментний блок (фіг. 3), який має одну стінку 1 з опорним виступом 2, два рівнобічних кутники 10, на боках 11 яких виконані опорні виступи 12, вертикальні виступи 13 та вертикальні пази 14, три ребра 5 з поперечними горизонтальними пазами 6, наскрізну порожнину 15; - перехресний фундаментний блок (фіг. 4), який має чотири рівнобічних кутники 10, на боках 11 яких виконані опорні виступи 12, вертикальні виступи 13 та вертикальні пази 14, чотири ребра 5 з поперечними горизонтальними пазами 6, наскрізну порожнину 16; - рядовий стіновий блок (фіг. 5), який має порожнини 17, горизонтальні пази 18, вертикальні виступи 19 та вертикальні пази 20; - кутовий стіновий блок (фіг. 6), який має порожнини 17, вертикальні виступи 19, вертикальні пази 20, наскрізну порожнину 21; - рядовий стіновий блок ½ (фіг. 7), який має порожнини 17, вертикальні виступи 19 та вертикальні пази 20; - рядовий стіновий блок ¾ (фіг. 8), який має порожнини 17, вертикальні виступи 19 та вертикальні пази 20; - рядовий стіновий блок ¼ (фіг. 9), який має порожнини 17, вертикальні виступи 19 та вертикальні пази 20. Будівельна система використовується наступним чином. Фундаментні блоки (фіг. 1 та фіг. 2) монтуються на бетонну підготовку за допомогою цементних або клейових сумішей. У блоках передбачені спеціальні пази (6), в які в процесі монтажу укладається горизонтальна арматура. У місці повороту, примикання або перетину стіни фундаменту укладається вертикальний каркас в наскрізну порожнину (9) з випусками у колону наступного поверху, для забезпечення просторової жорсткості (фіг. 10). По завершенні опалубних та арматурних робіт наскрізні порожнини (7, 9) фундаментних блоків заливають важким бетоном, вкривають шаром гідро- та пароізоляції. Зведення стін відбувається без очікування набору міцності фундаментом. Стінові блоки встановлюються на спеціальні опорні виступи (2, 12) фундаментних блоках. Стіни споруди складають з керамзитобетонних блоків (фіг. 5, фіг. 7, фіг. 8, фіг. 9), які виробляють методом вібропресування, що забезпечує точність розмірів та точність замкового з'єднання. Для зведення кута стіни використовують кутові блоки (фіг. 6) з наскрізною порожниною (21) для розміщення в ній вертикальної арматури, яка надалі заповнюється монолітним бетоном для утворення монолітної колони з арматурним каркасом. Стіновий блок на бічних поверхнях має вертикальні виступи (19) та пази (20), які утворюють замкове з'єднання, що фіксує блок у проектному положенні без використання будівельного розчину у вертикальних швах. Будівельна система з блоків дозволяє зводити стіни різної товщини за рахунок наявності різних за розмірами рядових стінових блоків, які мають на бічних поверхнях однакові для всіх стінових блоків вертикальні виступи (19) та пази (20), які утворюють між собою замкове з'єднання. Зведену будівельну конструкцію завершують армованим монолітним поясом, арматурний каркас якого зв'язується з випусками арматурного каркаса колон та зводять перекриття, таким чином отриманий збірно-монолітний каркас будівлі працює як рамнозв'язкова система. Запропонована будівельна система з блоків дозволяє легко та економічно вигідно побудувати будівлю за будь-яким проектом. Створений збірно-монолітний каркас у звичайному будівництві вимагає використання будівельних опалубок, які потребують важкого монтажу та демонтажу, що характеризується великими фінансовими витратами. На противагу, представлена будівельна система з блоків забезпечує високу міцність та підвищені теплоізоляційні характеристики, які у повному обсязі відповідають вимогам до сучасних енергоефективних та сейсмостійких споруд. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Будівельна система з блоків, яка включає прямокутні у плані блоки, що мають виступи та виїмки, одна частина блоків виконана з матеріалу підвищеної стійкості, друга частина блоків виконана з керамзитобетону, яка відрізняється тим, що з керамзитобетону виконані стінові 3 UA 122584 U 5 10 15 20 25 30 35 40 45 блоки, які містять порожнисті рядові блоки, на одній бічній поверхні яких виконані вертикальні виступи, а на паралельній їй бічній поверхні виконані відповідні до них виїмки у вигляді вертикальних пазів для забезпечення стикування блоків один з одним в замкове з'єднання, на нижній та верхній поверхнях рядових блоків виконані пази для горизонтальної арматури, кутові блоки, які виконані з наскрізною вертикальною порожниною для розміщення вертикального арматурного каркаса та на всіх бічних поверхнях яких виконані вертикальні виступи та виїмки у вигляді вертикальних пазів для забезпечення стикування до кутового блока стінових блоків в замкове з'єднання, з матеріалу підвищеної стійкості, а саме важкого бетону, виконані фундаментні блоки, що містять рядові блоки, які мають дві стінки, паралельні одна одній, та два ребра між першою та другою стінками, які утворюють наскрізну порожнину для заповнення монолітним бетоном, ребра виконані по висоті меншими за стінки, на ребрах виконані поперечні горизонтальні пази для розміщення горизонтальної арматури, на стінках у місці примикання ребер з боку порожнини виконані опорні виступи для встановлення на них стінових блоків, на торцях стінок з однієї сторони виконаний вертикальний паз і відповідно до нього з другої сторони вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання, кутові блоки, які мають дві суміжні стінки, з'єднані під кутом 90°, два ребра приєднані до стінок, які разом утворюють порожнину для розміщення вертикального арматурного каркаса та заповнення монолітним бетоном, ребра, утворюючі порожнину, виконані по висоті меншими за стінки та мають поперечні горизонтальні пази для розміщення горизонтальної арматури, на стінках у місці примикання ребр до стінок та на ребрах у місці їх перетинання з боку порожнини виконані опорні виступи, для встановлення на них стінових блоків, на торцях стінок, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання. 2. Будівельна система з блоків за п. 1, яка відрізняється тим, що рядові стінові блоки мають модифікації за довжиною ½, ¾, ¼. 3. Будівельна система з блоків за п. 1, яка відрізняється тим, що фундаментні блоки містять торцевий блок, для спорудження внутрішньої стіни, який має одну пряму стінку та два рівнобічні кутники, один бік яких приєднаний до стінки перпендикулярним ребром, а інші боки з'єднані ребром між собою, ребра виконані по висоті меншими за стінку та боки кутника та разом із стінкою та рівнобічними кутниками утворюють наскрізну порожнину для розміщення вертикальної арматури та заповнення монолітним бетоном, на ребрах виконані поперечні горизонтальні пази для розміщення горизонтальної арматури, на стінці та боках кутників у місці примикання ребер з боку порожнини виконані опорні виступи для встановлення на них стінових блоків, на торцях стінок та боків кутників, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання. 4. Будівельна система з блоків за п. 1, яка відрізняється тим, що фундаментні блоки містять перехресний блок для спорудження перехресних стін, який має чотири рівнобічні кутники, з'єднані чотирма ребрами, ребра виконані по висоті меншими за боки кутників та утворюють наскрізну порожнину для розміщення вертикальної арматури та заповнення монолітним бетоном, на ребрах виконані поперечні горизонтальні пази для розміщення горизонтальної арматури, на боках кутників у місці примикання ребер з боку порожнини виконані опорні виступи для встановлення на них стінових блоків, на торцях боків кутників, з однієї сторони, виконаний вертикальний паз і відповідно до нього, з другої сторони, вертикальний виступ для забезпечення стикування фундаментних блоків один з одним в замкове з'єднання. 4 UA 122584 U 5 UA 122584 U 6 UA 122584 U 7 UA 122584 U 8 UA 122584 U 9 UA 122584 U 10 UA 122584 U Комп'ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
