Номер патенту: 48296

Опубліковано: 10.03.2010

Автор: Коваль Руслан Володимирович

Завантажити PDF файл.

Формула / Реферат

1. Облицювально-будівельна система, що являє собою заповнену бетоном порожнисту конструкцію з внутрішньою й зовнішньою стінками, між якими є фіксована відстань, яка відрізняється тим, що стінки будівельної системи складені з блоків із порожниною всередині, при цьому блоки і стінки з'єднані між собою фіксаторами, а як бетон у порожнинах конструкції застосований теплоізоляційний легкий чи ніздрюватий бетон.

2. Будівельна система за п. 1, яка відрізняється тим, що як теплоізоляційний бетон застосований перлітобетон та/або сіопорбетон, та/або гіпсоперлітобетон, та/або пінобетон, та/або гіпсопінобетон, та/або інші бетони з аналогічними теплоізоляційними властивостями.

3. Будівельна система за п. 1, яка відрізняється тим, що блоки у місцях встановлення фіксаторів мають пази.

Текст

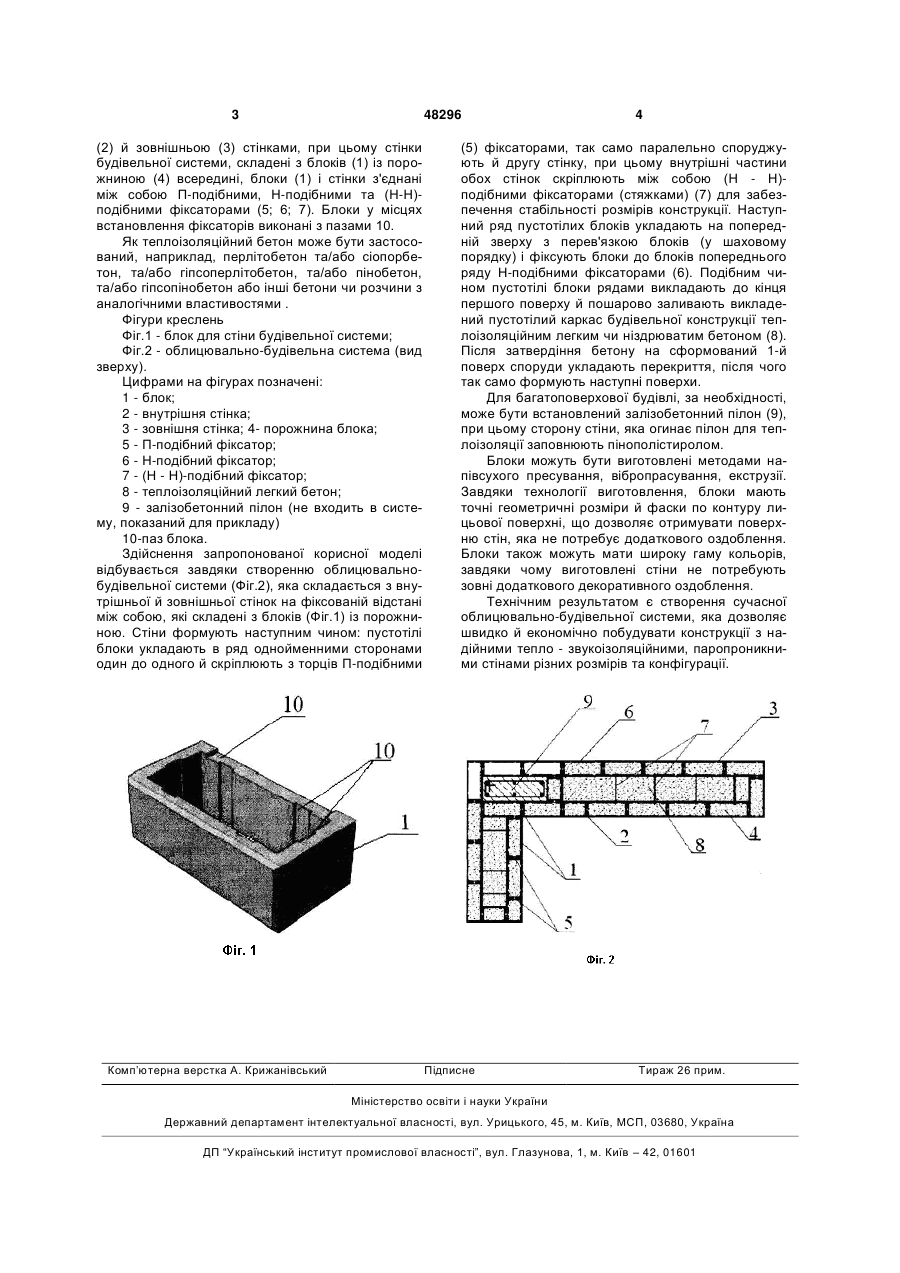

1. Облицювально-будівельна система, що являє собою заповнену бетоном порожнисту конструкцію з внутрішньою й зовнішньою стінками, між якими є фіксована відстань, яка відрізняється тим, що стінки будівельної системи складені з блоків із порожниною всередині, при цьому блоки і 3 48296 (2) й зовнішньою (3) стінками, при цьому стінки будівельної системи, складені з блоків (1) із порожниною (4) всередині, блоки (1) і стінки з'єднані між собою П-подібними, Н-подібними та (Н-Н)подібними фіксаторами (5; 6; 7). Блоки у місцях встановлення фіксаторів виконані з пазами 10. Як теплоізоляційний бетон може бути застосований, наприклад, перлітобетон та/або сіопорбетон, та/або гіпсоперлітобетон, та/або пінобетон, та/або гіпсопінобетон або інші бетони чи розчини з аналогічними властивостями . Фігури креслень Фіг.1 - блок для стіни будівельної системи; Фіг.2 - облицювально-будівельна система (вид зверху). Цифрами на фігурах позначені: 1 - блок; 2 - внутрішня стінка; 3 - зовнішня стінка; 4- порожнина блока; 5 - П-подібний фіксатор; 6 - Н-подібний фіксатор; 7 - (Н - Н)-подібний фіксатор; 8 - теплоізоляційний легкий бетон; 9 - залізобетонний пілон (не входить в систему, показаний для прикладу) 10-паз блока. Здійснення запропонованої корисної моделі відбувається завдяки створенню облицювальнобудівельної системи (Фіг.2), яка складається з внутрішньої й зовнішньої стінок на фіксованій відстані між собою, які складені з блоків (Фіг.1) із порожниною. Стіни формують наступним чином: пустотілі блоки укладають в ряд однойменними сторонами один до одного й скріплюють з торців П-подібними Комп’ютерна верстка А. Крижанівський 4 (5) фіксаторами, так само паралельно споруджують й другу стінку, при цьому внутрішні частини обох стінок скріплюють між собою (Н - Н)подібними фіксаторами (стяжками) (7) для забезпечення стабільності розмірів конструкції. Наступний ряд пустотілих блоків укладають на попередній зверху з перев'язкою блоків (у шаховому порядку) і фіксують блоки до блоків попереднього ряду Н-подібними фіксаторами (6). Подібним чином пустотілі блоки рядами викладають до кінця першого поверху й пошарово заливають викладений пустотілий каркас будівельної конструкції теплоізоляційним легким чи ніздрюватим бетоном (8). Після затвердіння бетону на сформований 1-й поверх споруди укладають перекриття, після чого так само формують наступні поверхи. Для багатоповерхової будівлі, за необхідності, може бути встановлений залізобетонний пілон (9), при цьому сторону стіни, яка огинає пілон для теплоізоляції заповнюють пінополістиролом. Блоки можуть бути виготовлені методами напівсухого пресування, вібропрасування, екструзії. Завдяки технології виготовлення, блоки мають точні геометричні розміри й фаски по контуру лицьової поверхні, що дозволяє отримувати поверхню стін, яка не потребує додаткового оздоблення. Блоки також можуть мати широку гаму кольорів, завдяки чому виготовлені стіни не потребують зовні додаткового декоративного оздоблення. Технічним результатом є створення сучасної облицювально-будівельної системи, яка дозволяє швидко й економічно побудувати конструкції з надійними тепло - звукоізоляційними, паропроникними стінами різних розмірів та конфігурації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Lining-building system

Автори англійською

Koval Ruslan Volodymyrovych

Назва патенту російською

Облицовочно-строительная система

Автори російською

Коваль Руслан Владимирович

МПК / Мітки

МПК: E04B 2/42, E04B 2/02, E04B 1/74, E04B 1/78

Мітки: облицювально-будівельна, система
