Ручний одноразовий імпульсний пристрій для гасіння пожежі

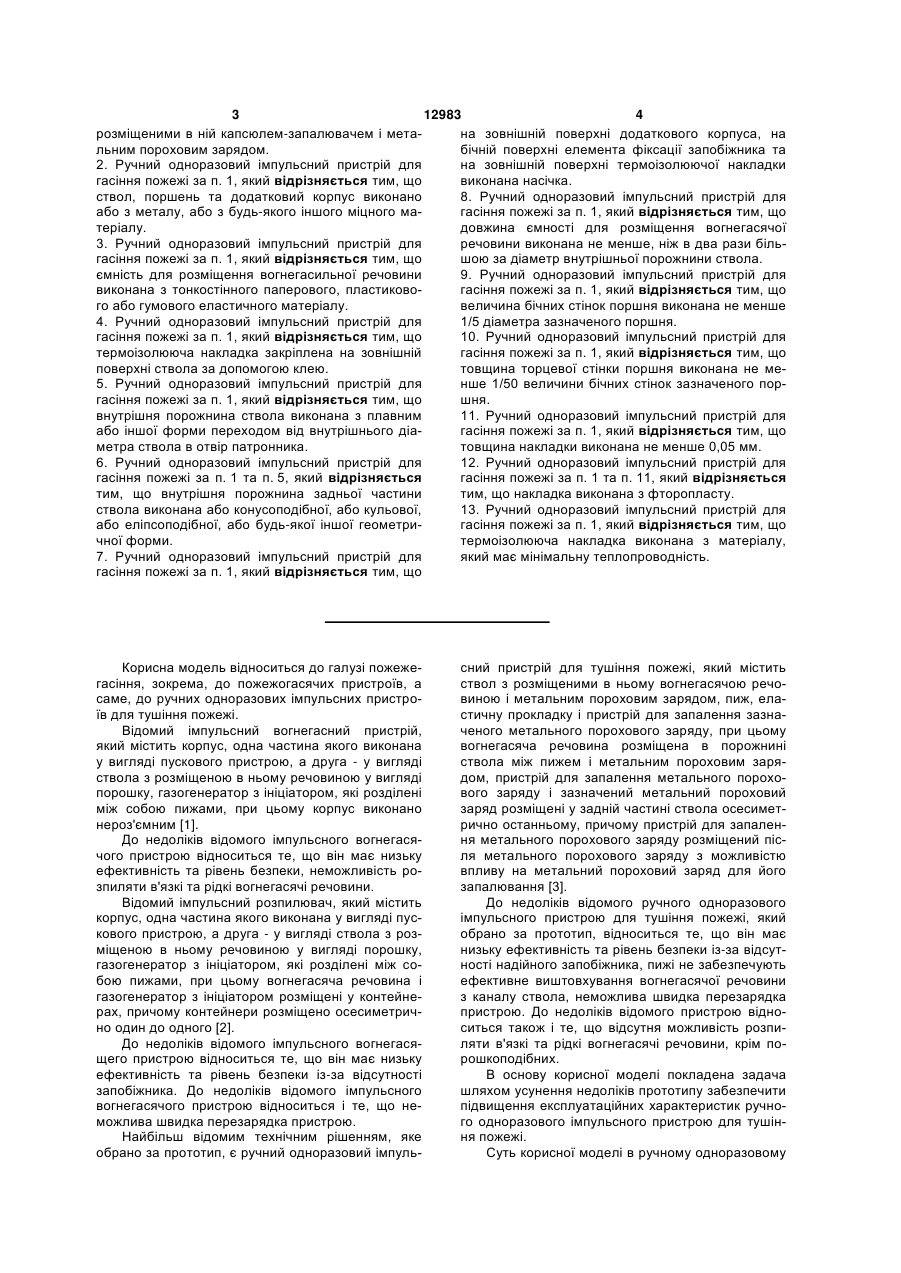

1. Ручний одноразовий імпульсний пристрій для гасіння пожежі, що містить ствол з розміщеними в ньому вогнегасною речовиною і метальним пороховим зарядом, пиж, еластичну прокладку і пристрій для запалювання зазначеного метального порохового заряду, при цьому вогнегасна речовина розміщена в порожнині ствола між пижем і метальним пороховим зарядом, пристрій для запалювання метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола вісесиметрично останньому, причому пристрій для запалювання метального порохового заряду розміщений після метального порохового заряду з можливістю впливу на метальний пороховий заряд для його запалювання, який відрізняється тим, що він додатково містить ємність для розміщення вогнегасильної речовини, ємність для розміщення метального порохового заряду, патронник для розміщення ємності з метальним пороховим зарядом, поршень, кришку, запобіжник, елемент фіксації запобіжника, пружину, термоізолюючу накладку, додатковий корпус для розміщення в ньому пристрою для запалювання метального порохового заряду, при цьому ствол виконаний у вигляді тонкостінного циліндра постійного зовнішнього та внутрішнього діаметра, ствол виконано за постійним зовнішнім діаметром більшим, ніж патронник, термоізолююча накладка закріплена на зовнішній поверхні ствола в його центральній частині, патронник для розміщення ємності з метальним пороховим зарядом жорстко закріплений до ствола у його задній частині вісесиметрично зазначеному стволу, на зовнішній поверхні зазначеного патронника виконана різьба, поршень виконаний з плоскою торцевою поверхнею та циліндричними зовнішніми бічними стінками, поршень додатково містить накладку, яку виконано з матеріалу, що має мінімальний коефіцієнт тертя, зазначена накладка закріплена на зовнішній бічній поверхні поршня, додатковий 2 (19) 1 3 12983 4 розміщеними в ній капсюлем-запалювачем і метана зовнішній поверхні додаткового корпуса, на льним пороховим зарядом. бічній поверхні елемента фіксації запобіжника та 2. Ручний одноразовий імпульсний пристрій для на зовнішній поверхні термоізолюючої накладки гасіння пожежі за п. 1, який відрізняється тим, що виконана насічка. ствол, поршень та додатковий корпус виконано 8. Ручний одноразовий імпульсний пристрій для гасіння пожежі за п. 1, який відрізняється тим, що або з металу, або з будь-якого іншого міцного матеріалу. довжина ємності для розміщення вогнегасячої 3. Ручний одноразовий імпульсний пристрій для речовини виконана не менше, ніж в два рази більгасіння пожежі за п. 1, який відрізняється тим, що шою за діаметр внутрішньої порожнини ствола. ємність для розміщення вогнегасильної речовини 9. Ручний одноразовий імпульсний пристрій для гасіння пожежі за п. 1, який відрізняється тим, що виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу. величина бічних стінок поршня виконана не менше 4. Ручний одноразовий імпульсний пристрій для 1/5 діаметра зазначеного поршня. гасіння пожежі за п. 1, який відрізняється тим, що 10. Ручний одноразовий імпульсний пристрій для гасіння пожежі за п. 1, який відрізняється тим, що термоізолююча накладка закріплена на зовнішній поверхні ствола за допомогою клею. товщина торцевої стінки поршня виконана не ме5. Ручний одноразовий імпульсний пристрій для нше 1/50 величини бічних стінок зазначеного поргасіння пожежі за п. 1, який відрізняється тим, що шня. внутрішня порожнина ствола виконана з плавним 11. Ручний одноразовий імпульсний пристрій для гасіння пожежі за п. 1, який відрізняється тим, що або іншої форми переходом від внутрішнього діаметра ствола в отвір патронника. товщина накладки виконана не менше 0,05 мм. 6. Ручний одноразовий імпульсний пристрій для 12. Ручний одноразовий імпульсний пристрій для гасіння пожежі за п. 1 та п. 5, який відрізняється гасіння пожежі за п. 1 та п. 11, який відрізняється тим, що внутрішня порожнина задньої частини тим, що накладка виконана з фторопласту. ствола виконана або конусоподібної, або кульової, 13. Ручний одноразовий імпульсний пристрій для гасіння пожежі за п. 1, який відрізняється тим, що або еліпсоподібної, або будь-якої іншої геометричної форми. термоізолююча накладка виконана з матеріалу, 7. Ручний одноразовий імпульсний пристрій для який має мінімальну теплопроводність. гасіння пожежі за п. 1, який відрізняється тим, що Корисна модель відноситься до галузі пожежегасіння, зокрема, до пожежогасячих пристроїв, а саме, до ручних одноразових імпульсних пристроїв для тушіння пожежі. Відомий імпульсний вогнегасний пристрій, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому корпус виконано нероз'ємним [1]. До недоліків відомого імпульсного вогнегасячого пристрою відноситься те, що він має низьку ефективність та рівень безпеки, неможливість розпиляти в'язкі та рідкі вогнегасячі речовини. Відомий імпульсний розпилювач, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому вогнегасяча речовина і газогенератор з ініціатором розміщені у контейнерах, причому контейнери розміщено осесиметрично один до одного [2]. До недоліків відомого імпульсного вогнегасящего пристрою відноситься те, що він має низьку ефективність та рівень безпеки із-за відсутності запобіжника. До недоліків відомого імпульсного вогнегасячого пристрою відноситься і те, що неможлива швидка перезарядка пристрою. Найбільш відомим технічним рішенням, яке обрано за прототип, є ручний одноразовий імпуль сний пристрій для тушіння пожежі, який містить ствол з розміщеними в ньому вогнегасячою речовиною і метальним пороховим зарядом, пиж, еластичну прокладку і пристрій для запалення зазначеного метального порохового заряду, при цьому вогнегасяча речовина розміщена в порожнині ствола між пижем і метальним пороховим зарядом, пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола осесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю впливу на метальний пороховий заряд для його запалювання [3]. До недоліків відомого ручного одноразового імпульсного пристрою для тушіння пожежі, який обрано за прототип, відноситься те, що він має низьку ефективність та рівень безпеки із-за відсутності надійного запобіжника, пижі не забезпечують ефективне виштовхування вогнегасячої речовини з каналу ствола, неможлива швидка перезарядка пристрою. До недоліків відомого пристрою відноситься також і те, що відсутня можливість розпиляти в'язкі та рідкі вогнегасячі речовини, крім порошкоподібних. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення експлуатаційних характеристик ручного одноразового імпульсного пристрою для тушіння пожежі. Суть корисної моделі в ручному одноразовому 5 12983 6 імпульсному пристрої для тушіння пожежі, який тиною додаткового корпуса і елементом фіксації містить ствол з розміщеними в ньому вогнегасязапобіжника, пружина розміщена осесиметрично чою речовиною і метальним пороховим зарядом, відносно тіла ударника з контактом одним кінцем пиж, еластичну прокладку і пристрій для запалендо кільцевого виступу, який виконано в отворі задня зазначеного метального порохового заряду, нього циліндра додаткового корпусу, а другим - в при цьому вогнегасяча речовина розміщена в поелемент фіксації запобіжника, на передній частині рожнині ствола між пижем і метальним пороховим ємності для розміщення вогнегасячої речовини зарядом, пристрій для запалення метального повиконані концентратори напруги, передній пиж рохового заряду і зазначений метальний пороховстановлений або на рівні, або на відстані від дувий заряд розміщені у задній частині ствола осельного зрізу ствола не менше товщини еластичної симетрично останньому, причому пристрій для прокладки, запобіжник виконано вигнутої форми, запалення метального порохового заряду розміщо забезпечує охоплення різьбової частини тіла щений після метального порохового заряду з можударника, кришка виконана у вигляді тонкостінної ливістю впливу на метальний пороховий заряд пластини із загнутими в кільце бічними стінками. для його запалювання, полягає в тому, що він доСуть корисної моделі полягає також і в тому, що датково містить ємність для розміщення вогнегаствол виконаний за зовнішнім діаметром більшим, сячої речовини, ємність для розміщення метальніж патронник, поперечні геометричні розміри внуного порохового заряду, патронник для трішньої порожнини переднього циліндра додатрозміщення ємності з метальним пороховим зарякового корпуса виконано більшими, ніж внутрішній дом, поршень, кришку, запобіжник, елемент фіксадіаметр отвору заднього циліндру зазначеного ції запобіжника, пружину, термоізолюючу накладдодаткового корпуса, довжина направляючої патку, додатковий корпус для розміщення в ньому ронника виконана рівною або більше довжини ємпристрою для запалення метального порохового ності для розміщення метального порохового зазаряду. Суть корисної моделі полягає і в тому, що ряду з розміщеними в ній капсюлем-запалювачем і ствол виконаний у вигляді тонкостінного циліндра метальним пороховим зарядом, ствол, поршень та постійного зовнішнього та внутрішнього діаметру, додатковий корпус виконано або з металу, або з ствол виконано за постійним зовнішнім діаметром будь-якого іншого міцного матеріалу, ємність для більшим, ніж патронник, термоізолююча накладка розміщення вогнегасячої речовини виконана з тонзакріплена на зовнішній поверхні ствола в його костінного паперового, пластикового або гумового центральній частині, патронник для розміщення еластичного матеріалу, термоізолююча накладка ємності з метальним пороховим зарядом жорстко закріплена на зовнішній поверхні ствола за допозакріплений до ствола у його задній частині осемогою клею, внутрішня порожнина ствола виконасиметрично зазначеному стволу, на зовнішній пона з плавним або іншої форми переходом від внуверхні зазначеного патронника виконана різьба, трішнього діаметра ствола в отвір патронника, поршень виконаний з плоскою торцевою поверхвнутрішня порожнина задньої частини ствола винею та циліндричними зовнішніми бічними стінкаконана або конусоподібної, або кульової, або еліпми, поршень додатково містить накладку, яку в соподібної, або будь-якої іншої геометричної форвиконано з матеріалу, що володіє мінімальним ми, на зовнішній поверхні додаткового корпуса, на коефіцієнтом тертя, зазначена накладка закріплебічній поверхні елемента фіксації запобіжника та на на зовнішній бічній поверхні поршня, додаткона зовнішній поверхні термоізолюючої накладки вий корпус виконано у вигляді двох циліндрів одвиконана насічка, довжина ємності для розміщеннакового зовнішнього діаметру з різними ня вогнегасячої речовини виконана не менше, ніж товщинами стінок, жорстко з'єднаних між собою по в два рази більшою за діаметр внутрішньої порожподовжній осі, геометричні розміри внутрішньої нини ствола, величина бічних стінок поршня викопорожнини переднього циліндру додаткового корнана не менше 1/5 діаметра зазначеного поршня, пусу виконано відповідними геометричним розмітовщина торцевої стінки поршня виконана не мерам патронника, на внутрішній поверхні внутрішнше 1/50 величини бічних стінок зазначеного порньої порожнини переднього циліндру додаткового шня, товщина накладки виконана не менше корпусу виконана різьба, яка аналогічна різьбі, що 0,05мм, накладка виконана з фторопласту, термоівиконана на зовнішній поверхні зазначеного патзолююча накладка виконана з матеріалу, який воронника, в отворі заднього циліндру додаткового лодіє мінімальною теплопровідністю. корпусу виконаний один або більше кільцевих виПорівняльний аналіз корисної моделі з протоступів, ємність для розміщення метального поротипом показує, що ручний одноразовий імпульсний хового заряду виконана у вигляді тонкостінного пристрій для тушіння пожежі, який заявляється, циліндра із однією закритою частиною, зазначена відрізняється тим, що він додатково містить ємзакрита частина ємності для розміщення метальність для розміщення вогнегасячої речовини, ємного порохового заряду містить отвір з розміщеність для розміщення метального порохового заним в ньому капсулем-запалювачем, пристрій для ряду, патронник для розміщення ємності з запалення метального порохового заряду розміметальним пороховим зарядом, поршень, кришку, щений в отворі заднього циліндру додаткового запобіжник, елемент фіксації запобіжника, пружикорпусу, зазначений пристрій для запалення мену, термоізолюючу накладку, додатковий корпус тального порохового заряду виконаний у вигляді для розміщення в ньому пристрою для запалення ударника із загостреною передньою частиною, на метального порохового заряду, при цьому ствол задній частині тіла ударника виконана різьба для виконаний у вигляді тонкостінного циліндра посз'єднання з елементом фіксації запобіжника, запотійного зовнішнього та внутрішнього діаметру, біжник встановлений між задньою торцевою часствол виконано за постійним зовнішнім діаметром 7 12983 8 більшим, ніж патронник, термоізолююча накладка човини виконана з тонкостінного паперового, плазакріплена на зовнішній поверхні ствола в його стикового або гумового еластичного матеріалу, центральній частині, патронник для розміщення термоізолююча накладка закріплена на зовнішній ємності з метальним пороховим зарядом жорстко поверхні ствола за допомогою клею, внутрішня закріплений до ствола у його задній частині осепорожнина ствола виконана з плавним або іншої симетрично зазначеному стволу, на зовнішній поформи переходом від внутрішнього діаметра верхні зазначеного патронника виконана різьба, ствола в отвір патронника, внутрішня порожнина поршень виконаний з плоскою торцевою поверхзадньої частини ствола виконана або конусоподібнею та циліндричними зовнішніми бічними стінканої, або кульової, або еліпсоподібної, або будьми, поршень додатково містить накладку, яку в якої іншої геометричної форми, на зовнішній повевиконано з матеріалу, що володіє мінімальним рхні додаткового корпуса, на бічній поверхні елекоефіцієнтом тертя, зазначена накладка закріплемента фіксації запобіжника та на зовнішній поверна на зовнішній бічній поверхні поршня, додаткохні термоізолюючої накладки виконана насічка, вий корпус виконано у вигляді двох циліндрів оддовжина ємності для розміщення вогнегасячої накового зовнішнього діаметру з різними речовини виконана не менше, ніж в два рази більтовщинами стінок, жорстко з'єднаних між собою по шою за діаметр внутрішньої порожнини ствола, подовжній осі, геометричні розміри внутрішньої величина бічних стінок поршня виконана не менше порожнини переднього циліндру додаткового кор1/5 діаметра зазначеного поршня, товщина торцепусу виконано відповідними геометричним розмівої стінки поршня виконана не менше 1/50 велирам патронника, на внутрішній поверхні внутрішчини бічних стінок зазначеного поршня, товщина ньої порожнини переднього циліндру додаткового накладки виконана не менше 0,05мм, накладка корпусу виконана різьба, яка аналогічна різьбі, що виконана з фторопласту, термоізолююча накладка виконана на зовнішній поверхні зазначеного патвиконана з матеріалу, який володіє мінімальною ронника, в отворі заднього циліндру додаткового теплопровідністю. корпусу виконаний один або більше кільцевих виТаким чином, ручний одноразовий імпульсний ступів, ємність для розміщення метального поропристрій для тушіння пожежі, який заявляється, хового заряду виконана у вигляді тонкостінного відповідає критерію корисної моделі «новизна». циліндра із однією закритою частиною, зазначена Суть корисної моделі пояснюється за допомозакрита частина ємності для розміщення метальгою ілюстрацій, де на фіг.1 показана конструктивного порохового заряду містить отвір з розміщено-компонувальна схема ручного одноразового ним в ньому капсулем-запалювачем, пристрій для імпульсного пристрою для тушіння пожежі, який запалення метального порохового заряду розмізаявляється, на фіг.2 представлений загальний щений в отворі заднього циліндру додаткового вигляд ручного одноразового імпульсного прикорпусу, зазначений пристрій для запалення местрою для тушіння пожежі, який заявляється, на тального порохового заряду виконаний у вигляді фіг.3 показаний запобіжник на виді спереду, на ударника із загостреною передньою частиною, на фіг.4 показаний запобіжник на виді збоку, на фіг.5 задній частині тіла ударника виконана різьба для представлений загальний вигляд елемента фіксаз'єднання з елементом фіксації запобіжника, запоції запобіжника, на фіг.6 представлений загальний біжник встановлений між задньою торцевою часвигляд кришки, на фіг.7 представлений загальний тиною додаткового корпуса і елементом фіксації вигляд переднього пижа, який розміщується в разапобіжника, пружина розміщена осесиметрично йоні дульного зрізу ствола ручного одноразового відносно тіла ударника з контактом одним кінцем імпульсного пристрою для тушіння пожежі, який до кільцевого виступу, який виконано в отворі задзаявляється, на фіг.8 представлений загальний нього циліндра додаткового корпусу, а другим - в вигляд еластичної прокладки, на фіг.9-10 показана елемент фіксації запобіжника, на передній частині конструктивно-компонувальна схема поршня для ємності для розміщення вогнегасячої речовини ручного одноразового імпульсного пристрою для виконані концентратори напруги, передній пиж тушіння пожежі, який заявляється, на фіг.11 покавстановлений або на рівні, або на відстані від дузана конструктивно-компонувальна схема ствола льного зрізу ствола не менше товщини еластичної ручного одноразового імпульсного пристрою для прокладки, запобіжник виконано вигнутої форми, тушіння пожежі, який заявляється, на фіг.12 покащо забезпечує охоплення різьбової частини тіла зана конструктивно-компонувальна схема додатударника, кришка виконана у вигляді тонкостінної кового корпуса ручного одноразового імпульсного пластини із загнутими в кільце бічними стінками, пристрою для тушіння пожежі, який заявляється, причому ствол виконаний за зовнішнім діаметром на фіг.13 представлений загальний вигляд додатбільшим, ніж патронник, поперечні геометричні кового корпуса ручного одноразового імпульсного розміри внутрішньої порожнини переднього цилінпристрою для тушіння пожежі, який заявляється, дра додаткового корпуса виконано більшими, ніж на виді А, на фіг.14 показаний пристрій для запавнутрішній діаметр отвору заднього циліндру залення метального порохового заряду - ударника значеного додаткового корпуса, довжина направ(як варіант конструктивного виконання), на фіг.15 ляючої патронника виконана рівною або більше показана конструктивно-компонувальна схема довжини ємності для розміщення метального поємності для розміщення метального порохового рохового заряду з розміщеними в ній капсюлемзаряду на виді ¾ ззаду (з боку закритої частини), запалювачем і метальним пороховим зарядом, на фіг.16 показана конструктивно-компонувальна ствол, поршень та додатковий корпус виконано схема ємності для розміщення метального пороабо з металу, або з будь-якого іншого міцного махового заряду на виді ¾ ззаду (з боку закритої частеріалу, ємність для розміщення вогнегасячої ретини) без капсуля-запалювача, на фіг.17 показана 9 12983 10 схема встановлення капсуля-запалювача в отвір, роховий заряд 3 конструктивно розміщені у задній який виконано на закритій частині ємності для рочастині 8 ствола 1 осесиметрично останньому, зміщення метального порохового заряду, на фіг.18 причому пристрій 6 для запалення метального показана конструктивно-компонувальна схема порохового заряду 3 розміщений після метального ємності для розміщення метального порохового порохового заряду 3 з можливістю впливу на зазаряду на виді збоку, на фіг.19 показане взаємне значений метальний пороховий заряд 3 для його розташування ємності для розміщення метального запалювання. Ручний одноразовий імпульсний порохового заряду в направляючій ручного однопристрій для тушіння пожежі додатково містить разового імпульсного пристрою для тушіння пожеємність 9 для розміщення вогнегасячої речовини 2 жі, який заявляється, на фіг.20 показана схема (див. фіг.1 та фіг.25), ємність 10 для розміщення витягання запобіжника з ручного одноразового метального порохового заряду 3 (див. фіг.15-19), імпульсного пристрою для тушіння пожежі, який патронник 11 (див. фіг.11 та фіг.19) для розміщензаявляється, на фіг.21 представлена схема приня ємності 10 з метальним пороховим зарядом 3, ведення в дію пристрою для запалення метальнопоршень 12 (див. фіг.1 та фіг.9-10), кришку 13 го порохового заряду ручного одноразового імпу(див. фіг.6, фіг.20 та фіг.23), запобіжник 14 (див. льсного пристрою для тушіння пожежі, який фіг.3-4 та фіг.20), елемент 15 (див. фіг.5) фіксації заявляється, при знятому запобіжнику, на Фіг.22 запобіжника 14, пружину 16 (див. фіг.1-2 та фіг.22показане взаємне розташування конструктивних 27), термоізолюючу накладку 17 (див. фіг.1-2), доелементів ручного одноразового імпульсного придатковий корпус 18 (див. фіг.1 та фіг.12-13) для строю для тушіння пожежі, який заявляється, при розміщення в ньому пристрою 6 для запалення витяганні запобіжника, на фіг.23 показане взаємне метального порохового заряду 3. Ствол 1 виконарозташування конструктивних елементів ручного ний у вигляді тонкостінного циліндра постійного одноразового імпульсного пристрою для тушіння зовнішнього та внутрішнього діаметру (див. фіг.1 пожежі, який заявляється, при знятті кришки (при та фіг.11). Ствол 1 конструктивно виконано за посзнятому запобіжнику), на фіг.24 представлена тійним зовнішнім діаметром більшим, ніж патронсхема приведення рукою в дію пристрою для заник 11 (див. фіг.1 та фіг.11). Конструктивно термоіпалення метального порохового заряду ручного золююча накладка 17 закріплена на зовнішній одноразового імпульсного пристрою для тушіння поверхні 19 ствола 1 в його центральній частині пожежі, який заявляється, на фіг.25 показане вза(див. фіг.1-2). Патронник 11 для розміщення ємноємне розташування конструктивних елементів русті 10 з метальним пороховим зарядом 3 жорстко чного одноразового імпульсного пристрою для закріплений до ствола 1 у його задній частині 20 тушіння пожежі, який заявляється, при приведенні осесиметрично зазначеному стволу 1 (див. фіг.1, в дію пристрою для запалення метального порофіг.11 та фіг.19). На зовнішній поверхні 21 зазнахового заряду, на фіг.26-27 показані схеми етапів ченого патронника 11 виконана різьба 22 (див. викидання вогнегасячого складу з ствола ручного фіг.11 та фіг.19). Поршень 12 конструктивно викоодноразового імпульсного пристрою для тушіння наний з плоскою торцевою поверхнею 23 та циліпожежі, який заявляється, під дією порохових газів ндричними зовнішніми бічними стінками 24 (див. від спрацьованого метального порохового заряду, фіг.1 та фіг.9-10). Зазначений поршень 12 додатна фіг.28 показана схема викидання пижа, передково містить накладку 25, яку виконано з матеріаньої еластичної прокладки і вогнегасящего складу лу, що володіє мінімальним коефіцієнтом тертя, з ствола ручного одноразового імпульсного принаприклад, з фторопласту. Зазначена накладка 25 строю для тушіння пожежі, який заявляється, під закріплена на зовнішній бічній поверхні (позиція дією порохових газів з розриванням ємності для 24) поршня 12 (див. фіг.1 та фіг.9). Додатковий розміщення вогнегасячої речовини, на фіг.29 покакорпус 18 виконано у вигляді двох циліндрів (позизана схема тушіння з окопу об'єкта техніки (бронеції 26 та 27) однакового зовнішнього діаметру з транспортеру) за допомогою ручного одноразоворізними товщинами стінок (h1 та h2, де го імпульсного пристрою для тушіння пожежі, який h1
