Ручний одноразовий вогнегасний імпульсний пристрій

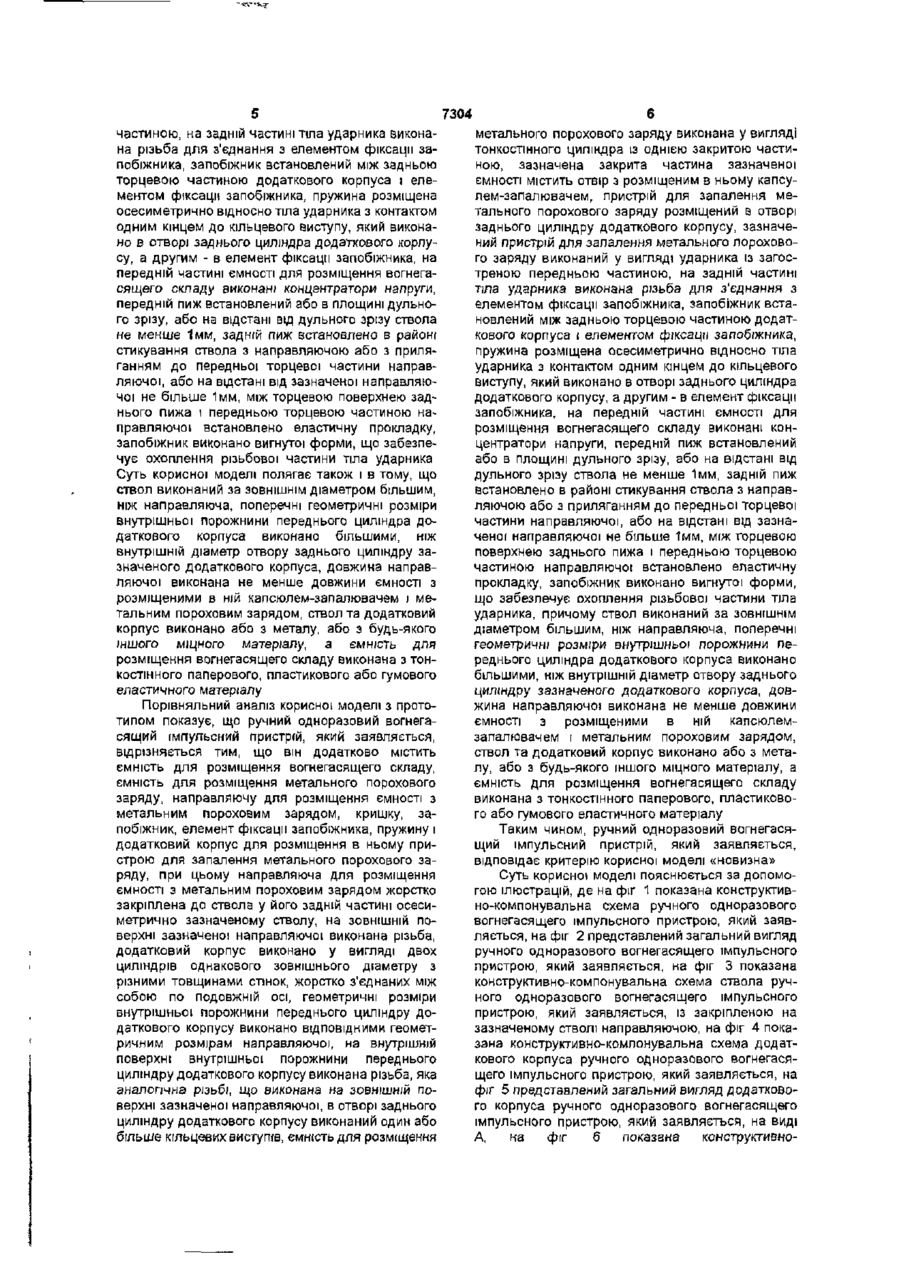

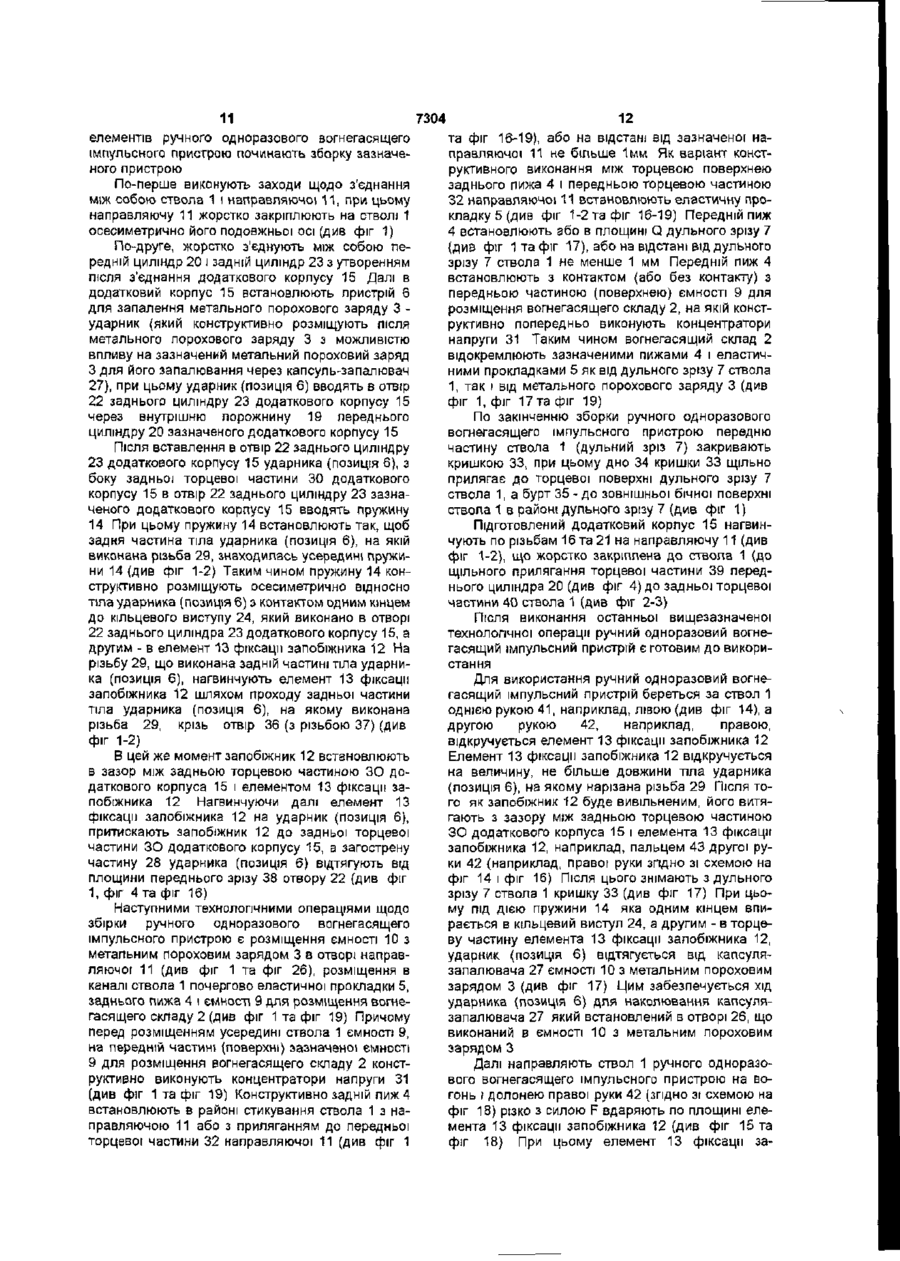

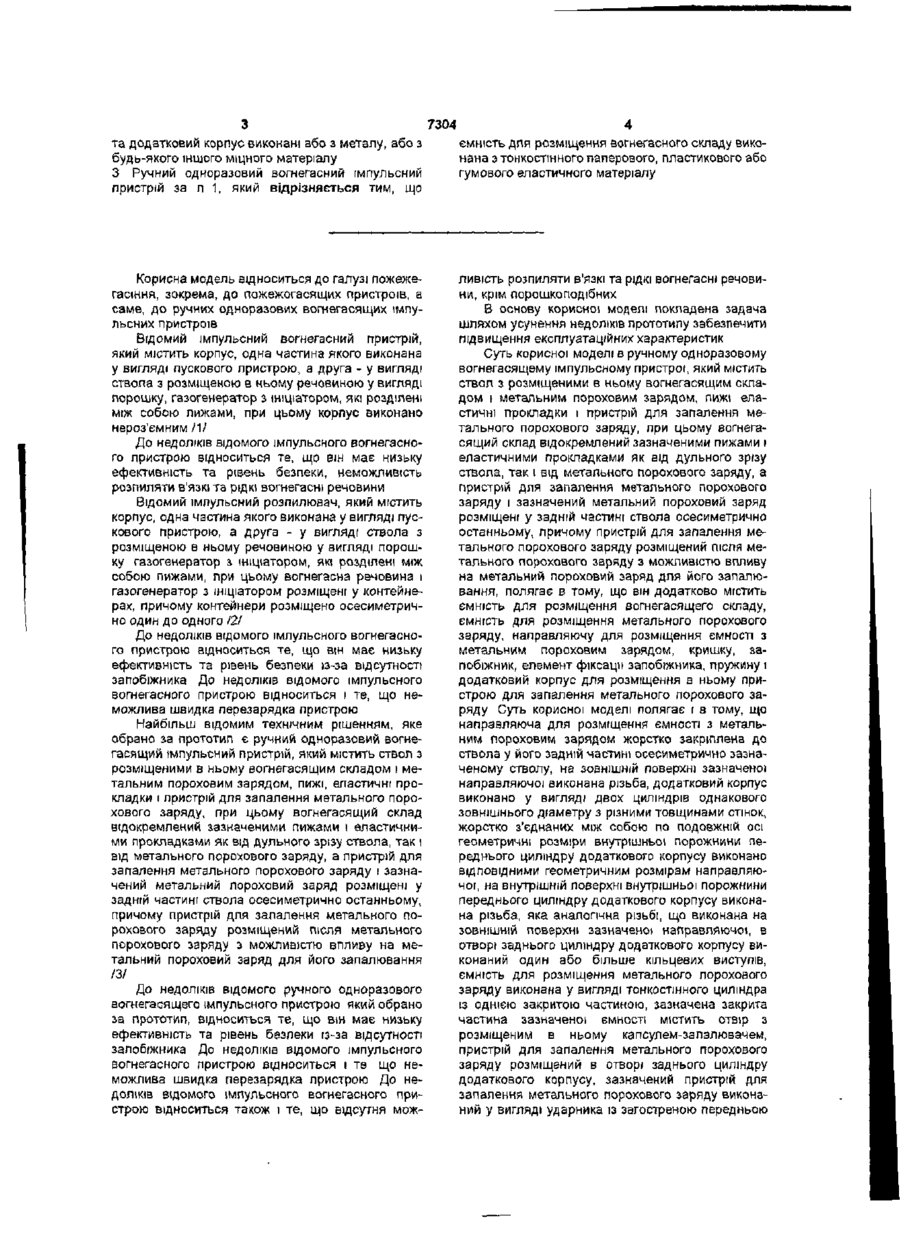

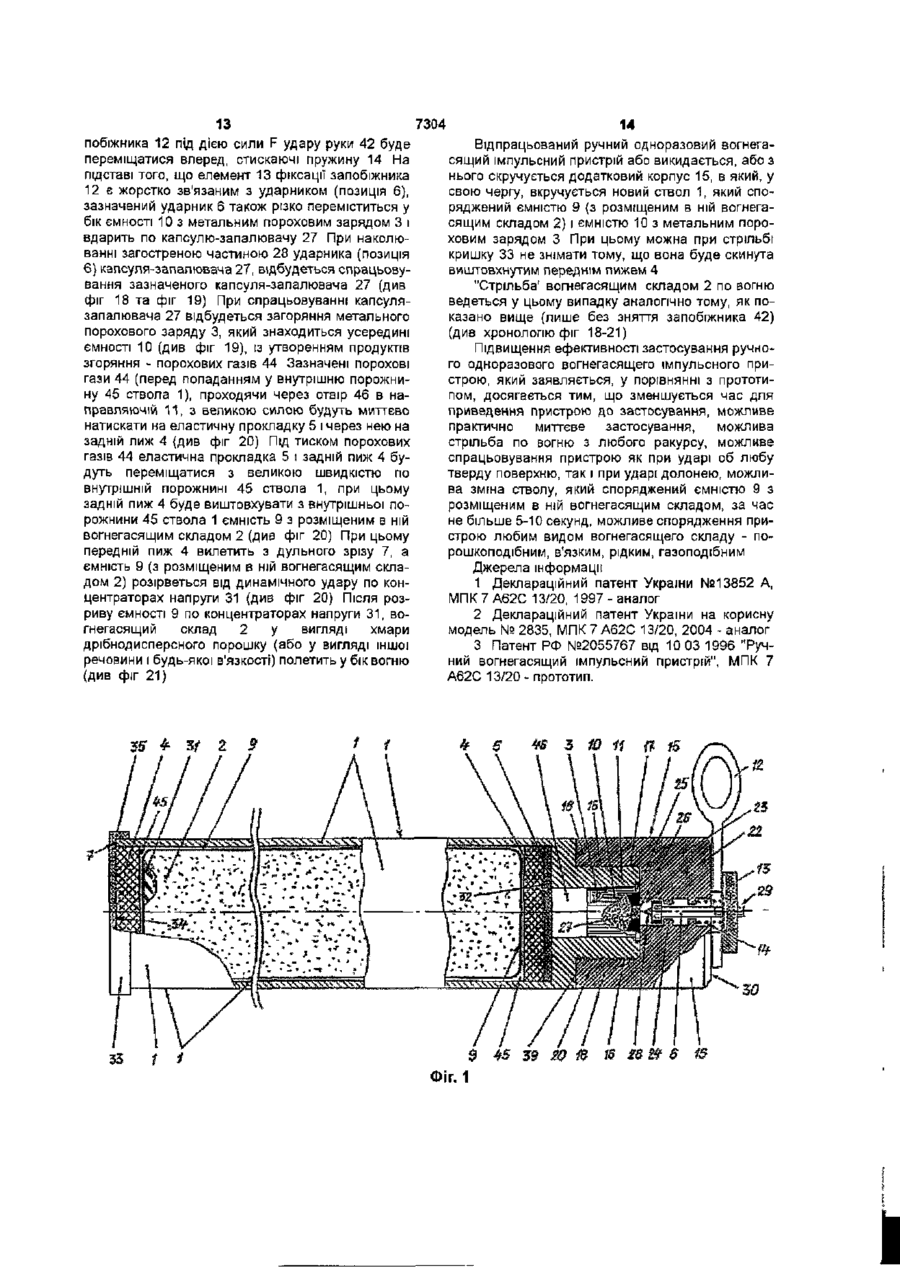

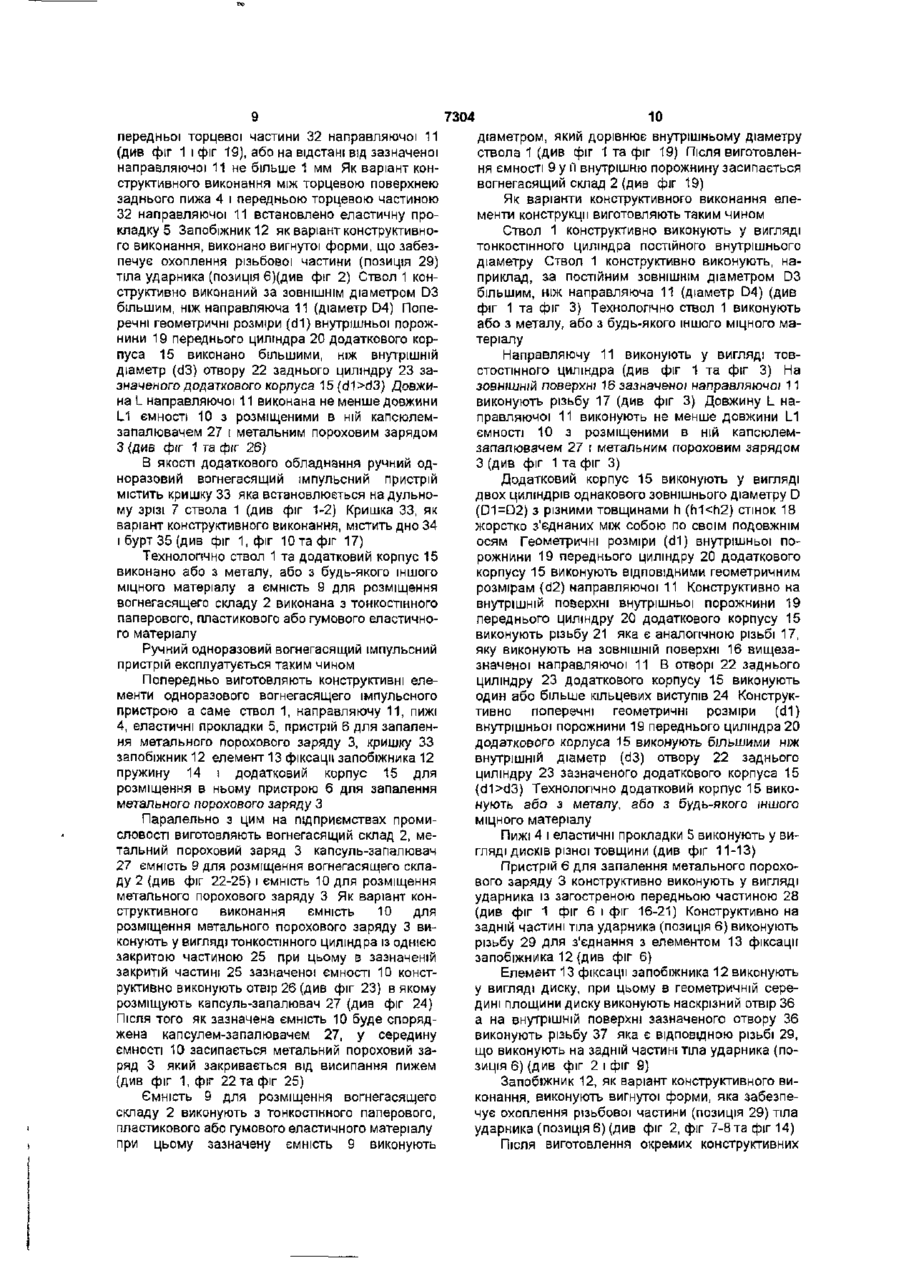

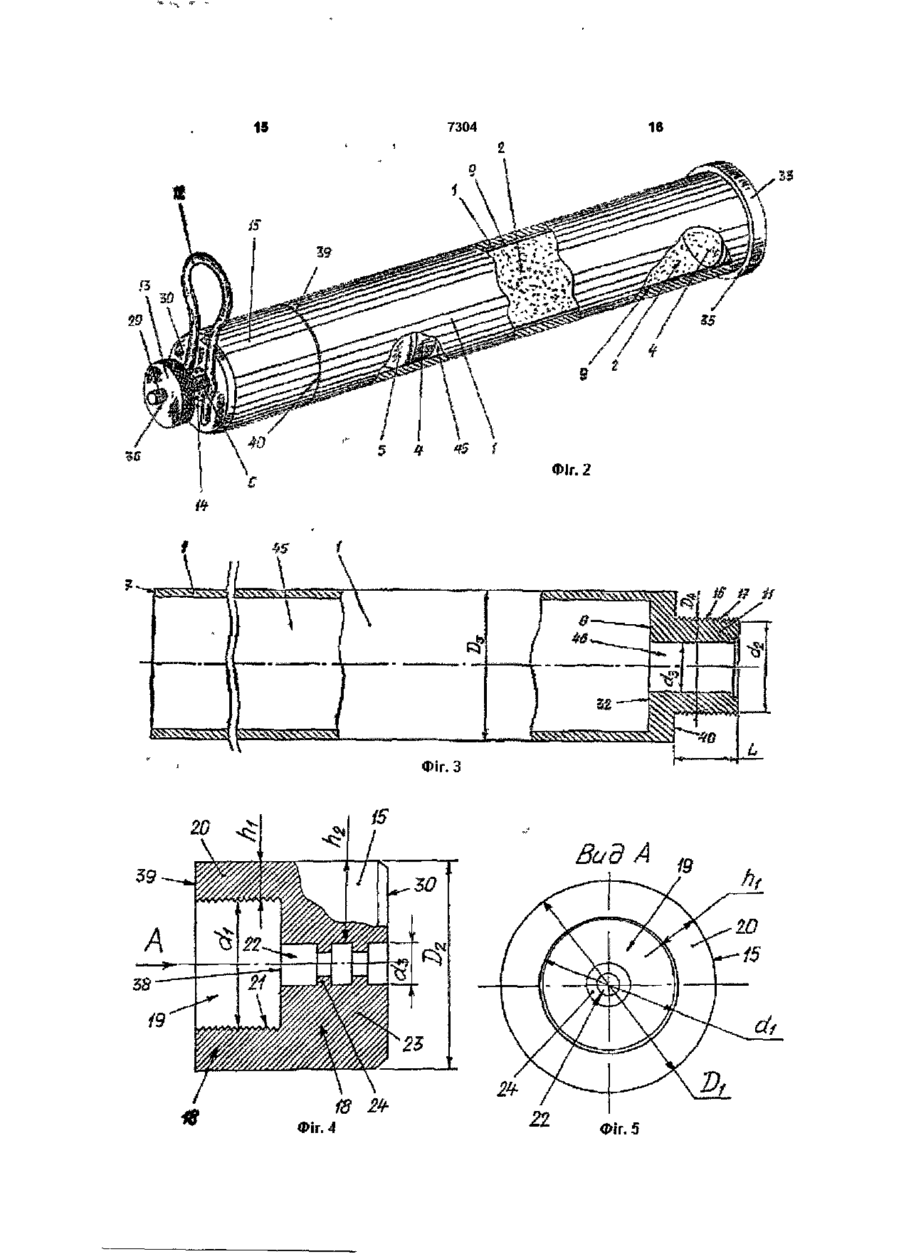

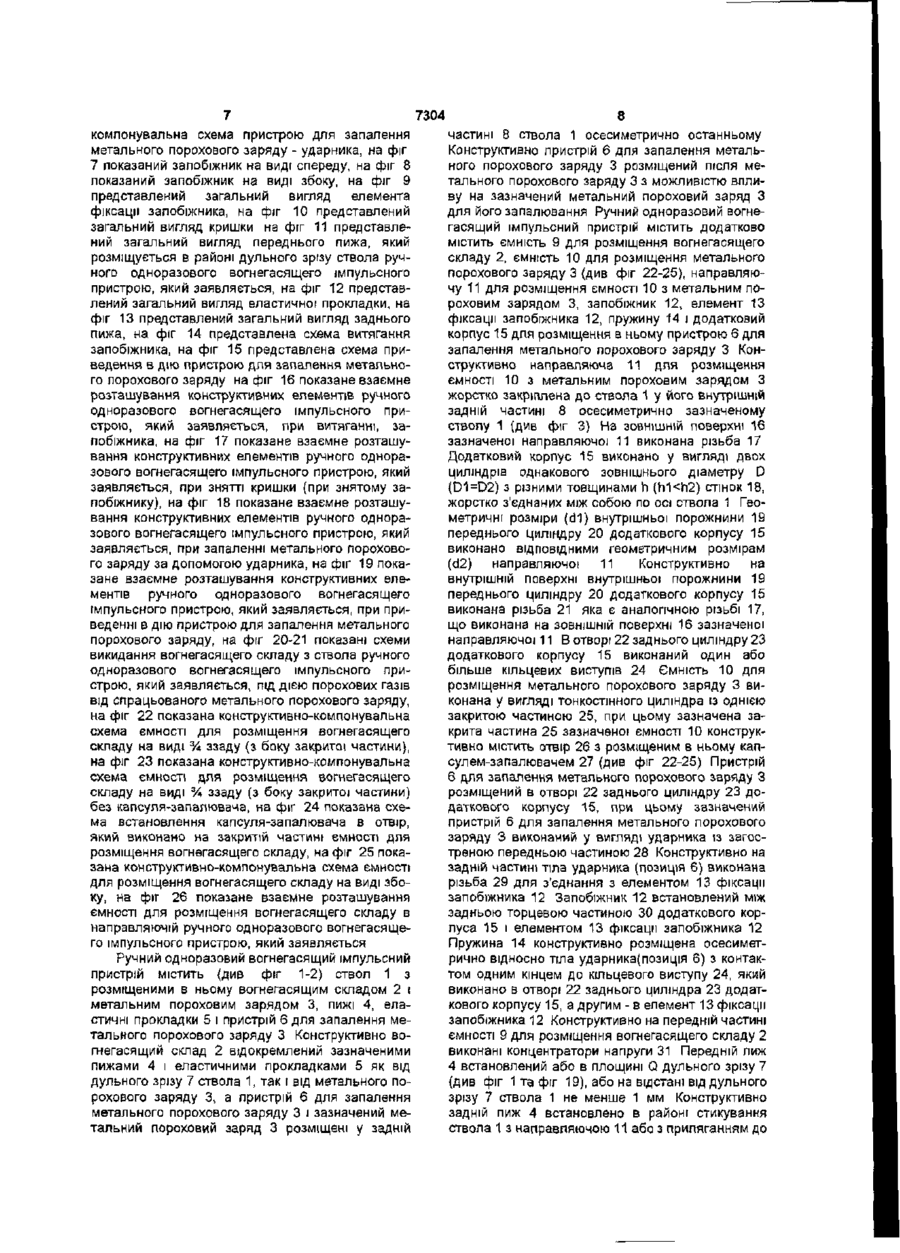

1 Ручний одноразовий вогнегасний імпульсний пристрій, що містить ствол з розміщеними в ньому вогнегасним складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасний склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола вісесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю впливу на метальний пороховий заряд для його запалювання, який відрізняється тим, що він додатково містить ємність для розміщення вогнегасного складу, ємність для розміщення метального порохового заряду, напрямну для розміщення ємності з метальним пороховим зарядом, кришку, запобіжник, елемент фіксації запобіжника, пружину і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду, при цьому напрямна для розміщення ємності з метальним пороховим зарядом жорстко закріплена до ствола у його задній частині вісесиметрично зазначеному стволу, на зовнішній поверхні зазначеної напрямної виконана різьба, додатковий корпус виконано у вигляді двох циліндрів однакового зовнішнього діаметра з різними товщинами стінок, жорстко з'єднаних між собою по подовжній осі, геометричні розміри внутрішньої порожнини переднього циліндра додаткового корпусу виконані ВІДПОВІДНИМИ геометричним розмірам напрямної, на внутрішній поверхні внутрішньої порожнини переднього циліндра додаткового корпусу виконана різьба, яка аналогічна різьбі, що виконана на ЗОВНІШНІЙ поверхні зазначеної напрямної, в отворі заднього циліндра додаткового корпусу виконаний один або більше кільцевих виступів, ємність для розміщення метального порохового заряду виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина зазначеної ємності містить отвір з розміщеним в ньому капсулем-запалювачем, пристрій для запалення метального порохового заряду розміщений в отворі заднього циліндра додаткового корпусу, зазначений пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою частиною, на задній частині тіла ударника виконана різьба для з'єднання з елементом фіксації запобіжника, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена вісесиметрично відносно тіла ударника з контактом одним кінцем до кільцевого виступу, який виконано в отворі заднього циліндра додаткового корпусу, а другим - до елементу фіксації запобіжника, на передній частині ємності для розміщення вогнегасного складу виконані концентратори напруги, передній пиж встановлений або в площині дульного зрізу, або на відстані від дульного зрізу ствола не менше 1 мм, задній пиж встановлено в області стикування ствола з напрямною або з приляганням до передньої торцевої частини напрямної, або на відстані від зазначеної напрямної не більше 1 мм, між торцевою поверхнею заднього пижа і передньою торцевою частиною напрямної встановлено еластичну прокладку, запобіжник виконано вигнуто? форми, що забезпечує охоплення різьбової частини тіла ударника, причому ствол виконаний за ЗОВНІШНІМ діаметром більшим, ніж напрямна, поперечні геометричні розміри внутрішньої порожнини переднього циліндра додаткового корпуса виконано більшими, ніж внутрішній діаметр отвору заднього циліндра зазначеного додаткового корпуса, довжина напрямної виконана не меншою за довжину ємності з розміщеними в ній капсулемзапалювачем і метальним пороховим зарядом 2 Ручний одноразовий вогнегасний імпульсний пристрій за п 1, який відрізняється тим, що ствол О CO 7304 та додатковий корпус виконані або з металу, або з будь-якого іншого міцного матеріалу З Ручний одноразовий вогнегасний імпульсний пристрій за п 1, який відрізняється тим, що ємність для розміщення вогнегасного складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу Корисна модель відноситься до галузі пожежегасіння, зокрема, до пожежогасящих пристроїв, а саме, до ручних одноразових вогнегасящих імпульсних пристроїв Відомий імпульсний вогнегасний пристрій, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому корпус виконано нероз'ємним ЇМ До недоліків відомого імпульсного вогнегасного пристрою відноситься те, що він має низьку ефективність та рівень безпеки, неможливість розпиляти в'язкі та рідкі вогнегасні речовини Відомий імпульсний розпилювач, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку газогенератор з ініціатором, які розділені між собою пижами, при цьому вогнегасна речовина і газогенератор з ініціатором розміщені у контейнерах, причому контейнери розміщено осесиметрично один до одного 121 До недоліків відомого імпульсного вогнегасного пристрою відноситься те, що він має низьку ефективність та рівень безпеки із-за відсутності запобіжника До недоліків відомого імпульсного вогнегасного пристрою відноситься і те, що неможлива швидка перезарядка пристрою Найбільш відомим технічним рішенням, яке обрано за прототип є ручний одноразовий вогнегасящий імпульсний пристрій, який містить ствол з розміщеними в ньому вогнегасящим складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасящий склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола осесиметрично останньому, причому пристрій для запалення метального порохозого заряду розміщений після метального порохового заряду з можливістю впливу на метальний пороховий заряд для його запалювання /З/ ливість розпиляти в'язкі та рідкі вогнегасні речовини, крім порошкоподібних В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення експлуатаційних характеристик Суть корисної моделі в ручному одноразовому вогнегасящему імпульсному пристрої, який містить ствол з розміщеними в ньому вогнегасящим складом і метальним пороховим зарядом, пижі еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасящий склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола осесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю впливу на метальний пороховий заряд для його запалювання, полягає в тому, що він додатково містить ємність для розміщення вогнегасящего складу, ємність для розміщення метального порохового заряду, направляючу для розміщення ємності з метальним пороховим зарядом, кришку, запобіжник, елемент фіксації запобіжника, пружину і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду Суть корисної моделі полягає і в тому, що направляюча для розміщення ємності з метальним пороховим зарядом жорстко закріплена до ствола у його задній частині осесиметрично зазначеному стволу, на ЗОВНІШНІЙ поверхні зазначеної направляючої виконана різьба, додатковий корпус виконано у вигляді двох циліндрів однакового зовнішнього діаметру з різними товщинами стінок, жорстко з'єднаних між собою по подовжній осі геометричні розміри внутрішньої порожнини переднього циліндру додаткового корпусу виконано ВІДПОВІДНИМИ геометричним розмірам направляючої, на внутрішній поверхні внутрішньої порожнини переднього циліндру додаткового корпусу виконана різьба, яка аналогічна різьбі, що виконана на зовнішній поверхні зазначеної направляючої, в отворі заднього циліндру додаткового корпусу виконаний один або Більше кільцевих виступів, ємність для розміщення метального порохового заряду виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина зазначеної ємності містить отвір з розміщеним в ньому капсулем-запалювачем, пристрій для запалення метального порохового заряду розміщений в отворі заднього циліндру додаткового корпусу, зазначений пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою До недоліків відомого ручного одноразового аогнегасящего імпульсного пристрою який обрано за прототип, відноситься те, що він має низьку ефективність та рівень безпеки із-за відсутності запобіжника До недоліків відомого імпульсного вогнегасного пристрою відноситься і те що неможлива швидка перезарядка пристрою До недоліків відомого імпульсного вогнегасного пристрою відноситься також і те, що відсутня мож 7304 частиною, на задній частині тіла ударника виконана різьба для з'єднання з елементом фіксації запобіжника, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена осесиметрично відносно тіла ударника з контактом одним кінцем до кільцевого виступу, який виконано в отворі заднього циліндра додаткового корпусу, а другим - в елемент фіксації запобіжника, на передній частині ємності для розміщення вогнегасящего складу виконані концентратори напруги, передній пиж встановлений або в площині дульного зрізу, або на відстані від дульного зрізу ствола не менше 1мм, задній пиж встановлено в районі стикування ствола з направляючою або з приляганням до передньої торцевої частини направляючої, або на відстані від зазначеної направляючої не більше 1мм, між торцевою поверхнею заднього пижа і передньою торцевою частиною направляючої встановлено еластичну прокладку, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини тіла ударника Суть корисної моделі полягає також і в тому, що ствол виконаний за ЗОВНІШНІМ діаметром більшим, ніж направляюча, поперечні геометричні розміри внутрішньої порожнини переднього циліндра додаткового корпуса виконано більшими, ніж внутрішній діаметр отвору заднього циліндру зазначеного додаткового корпуса, довжина направляючої виконана не менше довжини ємності з розміщеними в ній капсюлем-запалювачем і метальним пороховим зарядом, ствол та додатковий корпус виконано або з металу, або з будь-якого іншого міцного матеріалу, а ємність для розміщення вогнегасящего складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу Порівняльний аналіз корисної моделі з прототипом показує, що ручний одноразовий вогнегасящий імпульсний пристрій, який заявляється, відрізняється тим, що він додатково містить ємність для розміщення вогнегасящего складу, ємність для розміщення метального порохового заряду, направляючу для розміщення ємності з метальним пороховим зарядом, кришку, запобіжник, елемент фіксації запобіжника, пружину і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду, при цьому направляюча для розміщення ємності з метальним пороховим зарядом жорстко закріплена до ствола у його задній частині осесиметрично зазначеному стволу, на ЗОВНІШНІЙ поверхні зазначеної направляючої виконана різьба, додатковий корпус виконано у вигляді двох циліндрів однакового зовнішнього діаметру з різними товщинами стінок, жорстко з'єднаних між собою по подовжній осі, геометричні розміри внутрішньої порожнини переднього циліндру додаткового корпусу виконано відповідними геометричним розмірам направляючої, на внутрішній поверхні внутрішньої порожнини переднього циліндру додаткового корпусу виконана різьба, яка аналогічна різьбі, що виконана на ЗОВНІШНІЙ поверхні зазначеної направляючої, в отворі заднього циліндру додаткового корпусу виконаний один або більше кільцевих виступів, ємність для розміщення метального порохового заряду виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина зазначеної ємності містить отвір з розміщеним в ньому капсулем-запалювачем, пристрій для запалення метального порохового заряду розміщений в отворі заднього циліндру додаткового корпусу, зазначений пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою частиною, на задній частині тіла ударника виконана різьба для з'єднання з елементом фіксації запобіжника, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена осесиметрично відносно тіла ударника з контактом одним кінцем до кільцевого виступу, який виконано в отворі заднього циліндра додаткового корпусу, а другим - в елемент фіксації запобіжника, на передній частині ємності для розміщення вогнегасящего складу виконані концентратори напруги, передній пиж встановлений або в площині дульного зрізу, або на відстані від дульного зрізу ствола не менше 1мм, задній пиж встановлено в районі стикування ствола з направляючою або з приляганням до передньої торцевої частини направляючої, або на відстані ВІД зазначеної направляючої не більше 1мм, між торцевою поверхнею заднього пижа і передньою торцевою частиною направляючої встановлено еластичну прокладку, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини тіла ударника, причому ствол виконаний за ЗОВНІШНІМ діаметром більшим, ніж направляюча, поперечні геометричні розміри внутрішньої порожнини переднього циліндра додаткового корпуса виконано більшими, ніж внутрішній діаметр отвору заднього циліндру зазначеного додаткового корпуса, довжина направляючої виконана не менше довжини ємності з розміщеними в ній капсюлемзапалювачем і метальним пороховим зарядом, ствол та додатковий корпус виконано або з металу, або з будь-якого іншого міцного матеріалу, а ємність для розміщення вогнегасящего складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу Таким чином, ручний одноразовий вогнегасящий імпульсний пристрій, який заявляється, відповідає критерію корисної моделі «новизна» Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг 1 показана конструктивно-компонувальна схема ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на фіг 2 представлений загальний вигляд ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на фіг 3 показана конструктивно-компонувальна схема ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, із закріпленою на зазначеному стволі направляючою, на фіг 4 показана конструктивно-компонувальна схема додаткового корпуса ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на фіг 5 представлений загальний вигляд додаткового корпуса ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на виді А, на фіг б показана конструктивно 7304 компонувальна схема пристрою для запалення метального порохового заряду - ударника, на фіг 7 показаний запобіжник на виді спереду, на фіг 8 показаний запобіжник на виді збоку, на фіг 9 представлений загальний вигляд елемента фіксації запобіжника, на фіг 10 представлений загальний вигляд кришки на фіг 11 представлений загальний вигляд переднього пижа, який розміщується в районі дульного зрізу ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на фіг 12 представлений загальний вигляд еластичної прокладки, на фіг 13 представлений загальний вигляд заднього пижа, на фіг 14 представлена схема витягання запобіжника, на фіг 15 представлена схема приведення в дію пристрою для запалення метального порохового заряду на фіг 16 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, при витяганні, запобіжника, на фіг 17 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, при знятті кришки (при знятому запобіжнику), на фіг 18 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, при запаленні метального порохового заряду за допомогою ударника, на фіг 19 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, при приведенні в дію пристрою для запалення метального порохового заряду, на фіг 20-21 показані схеми викидання вогнегасящего складу з ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, під дією порохових газів від спрацьованого метального порохового заряду, на фіг 22 показана конструктивно-компонувальна схема ємності для розміщення еогнегасящего складу на виді % ззаду (з боку закритої частини), на фіг 23 показана конструктивно-компонувальна схема ємності для розміщення вогнегасящего складу на виді % ззаду (з боку закритої частини) без капсуля-запалювача, на фіг 24 показана схема встановлення капсуля-запалювача в отвір, який виконано на закритій частині ємності для розміщення вогнегасящего складу, на фіг 25 показана конструктивно-компонувальна схема ємності для розміщення вогнегасящего складу на виді збоку, на фіг 26 показане взаємне розташування ємності для розміщення вогнегасящего складу в направляючій ручного одноразового вогнегасящего імпульсного пристрою, який заявляється Ручний одноразовий вогнегасящий імпульсний пристрій містить {див фіг 1-2) ствол 1 з розміщеними в ньому вогнегасящим складом 2 і метальним пороховим зарядом 3, пижі 4, еластичні прокладки 5 і пристрій 6 для запалення метального порохового заряду 3 Конструктивно вогнегасящий склад 2 відокремлений зазначеними пижами 4 і еластичними прокладками 5 як від дульного зрізу 7 ствола 1, так і від метального порохового заряду 3, а пристрій 6 для запалення метального порохового заряду 3 і зазначений метальний пороховий заряд 3 розміщені у задній 8 частині 8 ствола 1 осесиметрично останньому Конструктивно пристрій 6 для запалення метального порохового заряду 3 розміщений після метального порохового заряду 3 з можливістю впливу на зазначений метальний пороховий заряд З для його запалювання Ручний одноразовий вогнегасящий імпульсний пристрій містить додатково містить ємність 9 для розміщення вогнегасящего складу 2, ємність 10 для розміщення метального порохового заряду 3 {див фіг 22-25), направляючу 11 для розміщення ємності 10 з метальним пороховим зарядом 3, запобіжник 12, елемент 13 фіксації запобіжника 12, пружину 14 і додатковий корпус 15 для розміщення в ньому пристрою 6 для запалення метального порохового заряду 3 Конструктивно направляюча 11 для розміщення ємності 10 з метальним пороховим зарядом З жорстко закріплена до ствола 1 у його внутрішній задній частині 8 осесиметрично зазначеному стволу 1 (див фіг 3) На ЗОВНІШНІЙ поверхні 16 зазначеної направляючої 11 виконана різьба 17 Додатковий корпус 15 виконано у вигляді двох циліндрів однакового зовнішнього діаметру D (D1=D2) з різними товщинами h (h1d3} Довжина L направляючої 11 виконана не менше довжини L1 ємності 10 з розміщеними в ній капсюлемзапалювачем 27 і метальним пороховим зарядом З {див фіг 1 та фіг 26) В якості додаткового обладнання ручний одноразовий вогнегасящий імпульсний пристрій містить кришку 33 яка встановлюється на дульному зрізі 7 ствола 1 (див фіг 1-2) Кришка 33, як варіант конструктивного виконання, містить дно 34 ібурт35(див фіг 1, фіг Юта фіг 17) Технологічно ствол 1 та додатковий корпус 15 виконано або з металу, або з будь-якого іншого міцного матеріалу а ємність 9 для розміщення вогнегасящего складу 2 виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу Ручний одноразовий вогнегасящий імпульсний пристрій експлуатується таким чином Попередньо виготовляють конструктивні елементи одноразового вогнегасящего імпульсного пристрою а саме ствол 1, направляючу 11, пижі 4, еластичні прокладки 5, пристрій 6 для запалення метального порохового заряду 3, кришку 33 запобіжник 12 елемент 13 фіксації запобіжника 12 пружину 14 і додатковий корпус 15 для розміщення в ньому пристрою 6 для запалення метального порохового заряду З Паралельно з цим на підприємствах промисловості виготовляють вогнегасящий склад 2, метальний пороховий заряд 3 капсуль-запалювач 27 ємність 9 для розміщення вогнегасящего складу 2 (див фіг 22-25} і ємність 10 для розміщення метального порохового заряду 3 Як варіант конструктивного виконання ємність 10 для розміщення метального порохового заряду 3 виконують у вигляді тонкостінного циліндра із однією закритою частиною 25 при цьому в зазначеній закритій частині 25 зазначеної ємності 10 конструктивно виконують отвір 26 (див фіг 23} в якому розміщують капсуль-запалювач 27 (див фіг 24) Після ТОГО ЯК зазначена ємність 10 буде споряджена капсулем-запалювачем 27, у середину ємності 10 засипається метальний пороховий заряд 3 який закривається від висипання пижем (див фіг 1, фіг 22 та фіг 25) Ємність 9 для розміщення вогнегасящего складу 2 виконують з тонкостінного паперового, пластикового або гумового еластичного матеріалу при цьому зазначену ємність 9 виконують 10 діаметром, який дорівнює внутрішньому діаметру ствола 1 (див фіг 1 та фіг 19) Після виготовлення ємності 9 у и внутрішню порожнину засипається вогнегасящий склад 2 (див фіг 19) Як варіанти конструктивного виконання елементи конструкції виготовляють таким чином Ствол 1 конструктивно виконують у вигляді тонкостінного циліндра постійного внутрішнього діаметру Ствол 1 конструктивно виконують, наприклад, за постійним ЗОВНІШНІМ діаметром D3 більшим, ніж направляюча 11 (діаметр D4) (див фіг 1 та фіг 3) Технологічно ствол 1 виконують або з металу, або з будь-якого іншого міцного матеріалу Направляючу 11 виконують у вигляді товстостінного циліндра (див фіг 1 та фіг 3) На зовнішній поверхні 16 зазначеної направляючої 11 виконують різьбу 17 (див фіг 3) Довжину L направляючої 11 виконують неменше довжини L1 ємності 10 з розміщеними в ній капсюлемзапалювачем 27 t метальним пороховим зарядом З (див фіг 1 та фіг 3) Додатковий корпус 15 виконують у вигляді двох циліндрів однакового зовнішнього діаметру D (D1=D2) з різними товщинами h (h1
