Пристрій для гасіння пожежі фонтануючої свердловини

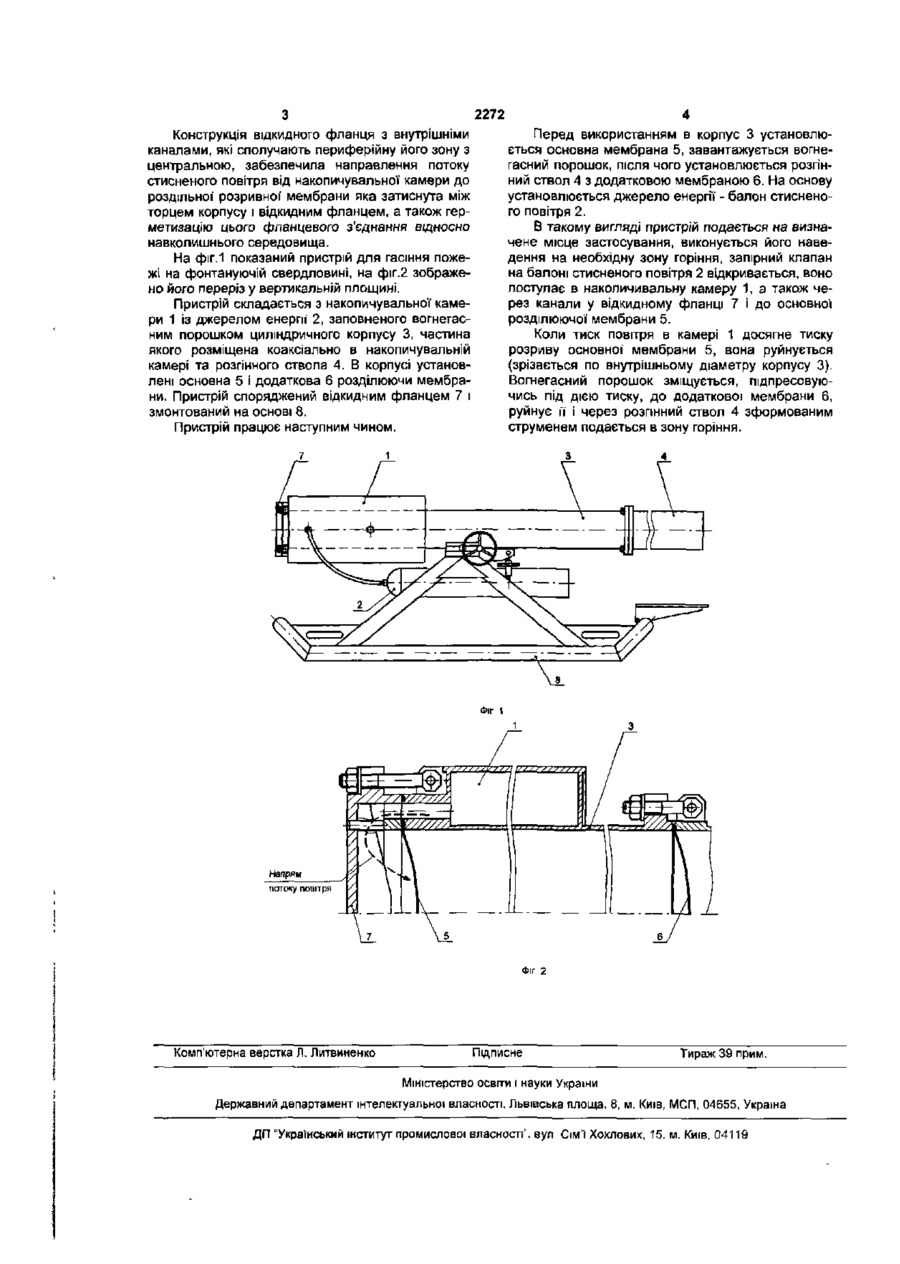

Пристрій для гасіння пожеж фонтануючих свердловин, що містить розділені мембраною на Винахід відноситься до гірничої промисловості і може бути використаний при гасінні пожеж фонтануючих свердловин. Відомо про пристрій для гасіння пожеж, що складається з накопичувальної камери із джерелом енергії і розташованих СПІВВІСНО з нею циліндричного корпусу та розгінного ствола. В корпусі установлені основна і, при необхідності, додаткова розділюючі мембрани. При пожежі пристрій розміщують поблизу гирла фонтануючої свердловини, включають його в роботу, вогнегасний порошок викидається з ствола в зону горіння, внаслідок чого відбувається гасіння пожежі (см. а. с №1723310 Е21В35/00) - прототип. Пожежі фонтануючих свердловин відрізняються потужністю, конфігурацією (факел може бути один, декілька різнонаправлених, або розпилений), а майданчик біля свердловини часто буває обмежених розмірів і до того ж зі складним рельєфом, тому розміщення пристроїв для гасіння навколо гирла виконується з урахуванням всіх вищезазначених факторів і, на додаток, направлення вітру При гасінні застосовуються від 2 до 5 пристроїв, направлення викидання вогнегасного порошку вибирається переважно за вітром, тому чим менше будуть габарити основи пристрою, ти більш раціонально, з меншими витратами часу і праці будуть розміщені пристрої в необхідних місцях, здійснено остаточне прицілювання і виконано залп. Скорочення довжини пристрою дозволить значно нижче розмістити вісь обертання пристрою відносно основи, що зменшить момент його перевертання від віддачі, а тому підвищить точність попадання струменя вогнегасноГ речовини в необхідну зону пожежі. В основу корисної моделі поставлене завдання удосконалення пристрою для гасіння пожежі фонтануючої' свердловини, в якому за рахунок розміщення частини корпусу в накопичувальній камері І спорядження пристрою відкидним фланцем забезпечується підвищення його експлуатаційних характеристик. Поставлене завдання вирішується за рахунок того, що у пристрої для гасіння пожеж фонтануючих свердловин, що містить розділені мембраною накопичувальну камеру із джерелом енергії та корпус із вогнегасним порошком новим є те, що частина корпусу розміщена коаксіально в накопичувальній камері, пристрій споряджений відкидним фланцем, який розміщений на торці корпусу і накопичувальної камери, у відкидному фланці виконані канали, які сполучають периферійну зону фланця з центральною з внутрішньої його сторони, і роздільна мембрана розміщена між торцем корпусу і відкидним фланцем. Розміщення частини корпусу в накопичувальній камері дозволило скоротити загальну довжину пристрою, що в свою чергу дозволило зменшити габарити всієї установки. ОІ CM CM 2272 Конструкція відкидного фланця з внутрішніми каналами, які сполучають периферійну його зону з центральною, забезпечила направлення потоку стисненого повітря від накопичувальної камери до роздільної розривної мембрани яка затиснута між торцем корпусу і відкидним фланцем, а також герметизацію цього фланцевого з'єднання відносно навколишнього середовища. На фіг.1 показаний пристрій для гасіння пожежі на фонтануючій свердловині, на фіг.2 зображено його переріз у вертикальній площині. Пристрій складається з накопичувальної камери 1 із джерелом енергії' 2, заповненого вогнегасним порошком циліндричного корпусу 3, частина якого розміщена коаксіально в накопичувальній камері та розгінного ствола 4. В корпусі установлені основна 5 і додаткова 6 розділюючи мембрани. Пристрій споряджений відкидним фланцем 7 і змонтований на основі 8. Пристрій працює наступним чином. Перед використанням в корпус 3 установлюється основна мембрана 5, завантажується вогнегасний порошок, після чого установлюється розгінний ствол 4 з додатковою мембраною 6. На основу установлюється джерело енергії - балон стисненого повітря 2. В такому вигляді пристрій подається на визначене місце застосування, виконується його наведення на необхідну зону горіння, запірний клапан на балоні стисненого повітря 2 відкривається, воно поступає в накопичивальну камеру 1, а також через канали у відкидному фланці 7 і до основної розділюючої мембрани 5. Коли тиск повітря в камері 1 досягне тиску розриву основної мембрани 5, вона руйнується (зрізається по внутрішньому діаметру корпусу 3). Вогнегасний порошок зміщується, підпресовуючись під дією тиску, до додаткової мембрани 6, руйнує її І через розпнний ствол 4 зформованим струменем подається в зону горіння. Фіг І ФІГ Комп'ютерна верстка Л. Литвиненко 2 Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності. Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15. м. Київ, 04119
