Спосіб ремонту антенного поста виробу 9с18

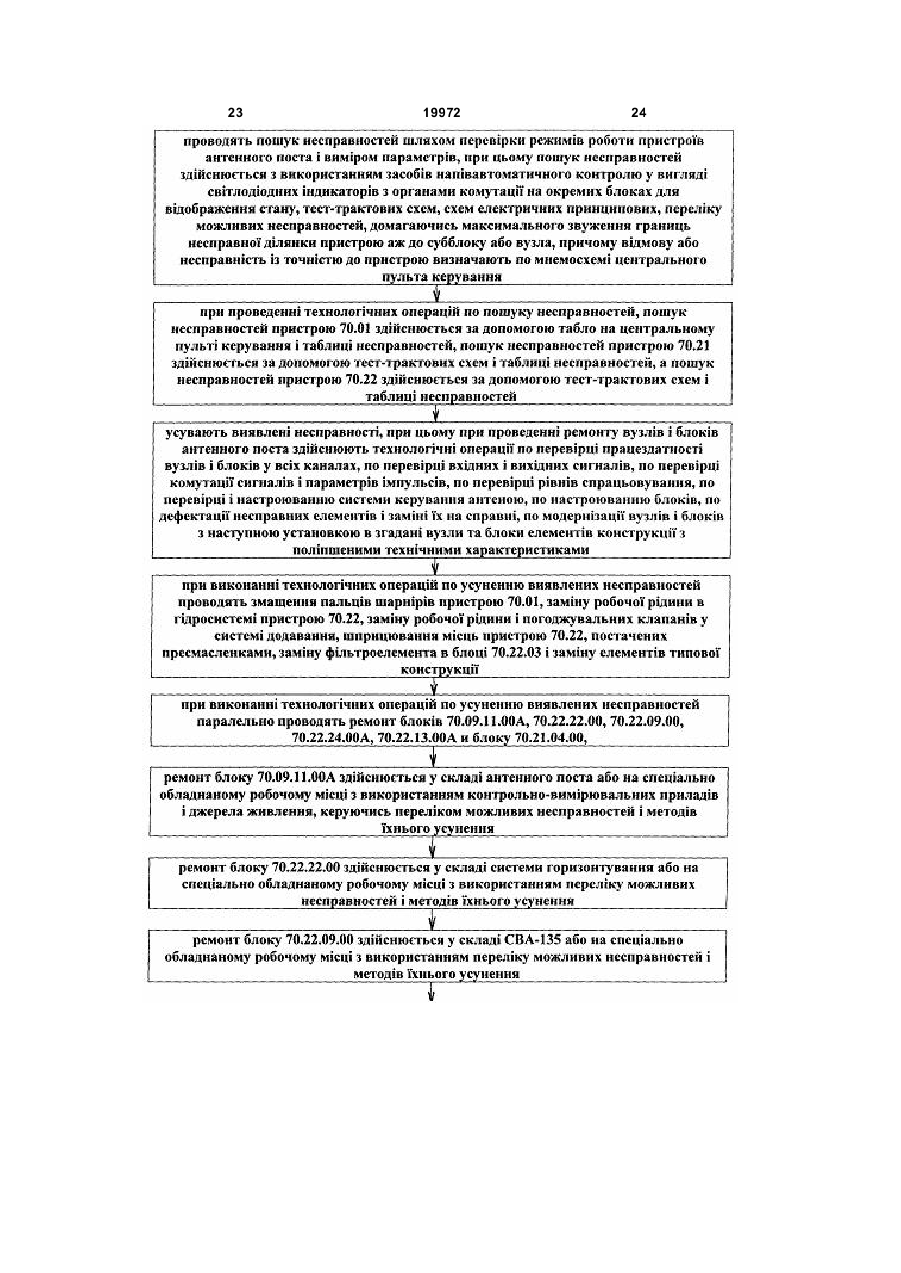

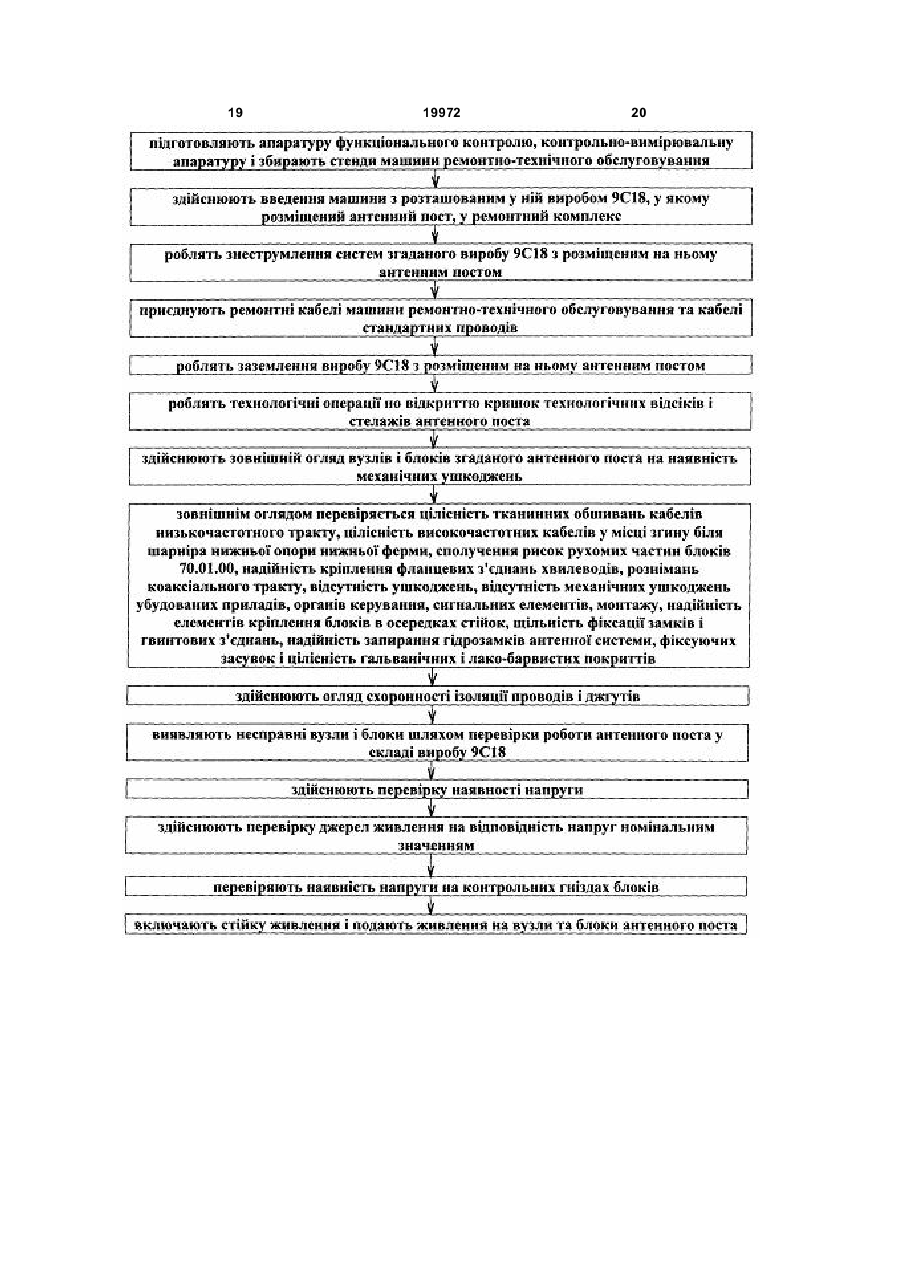

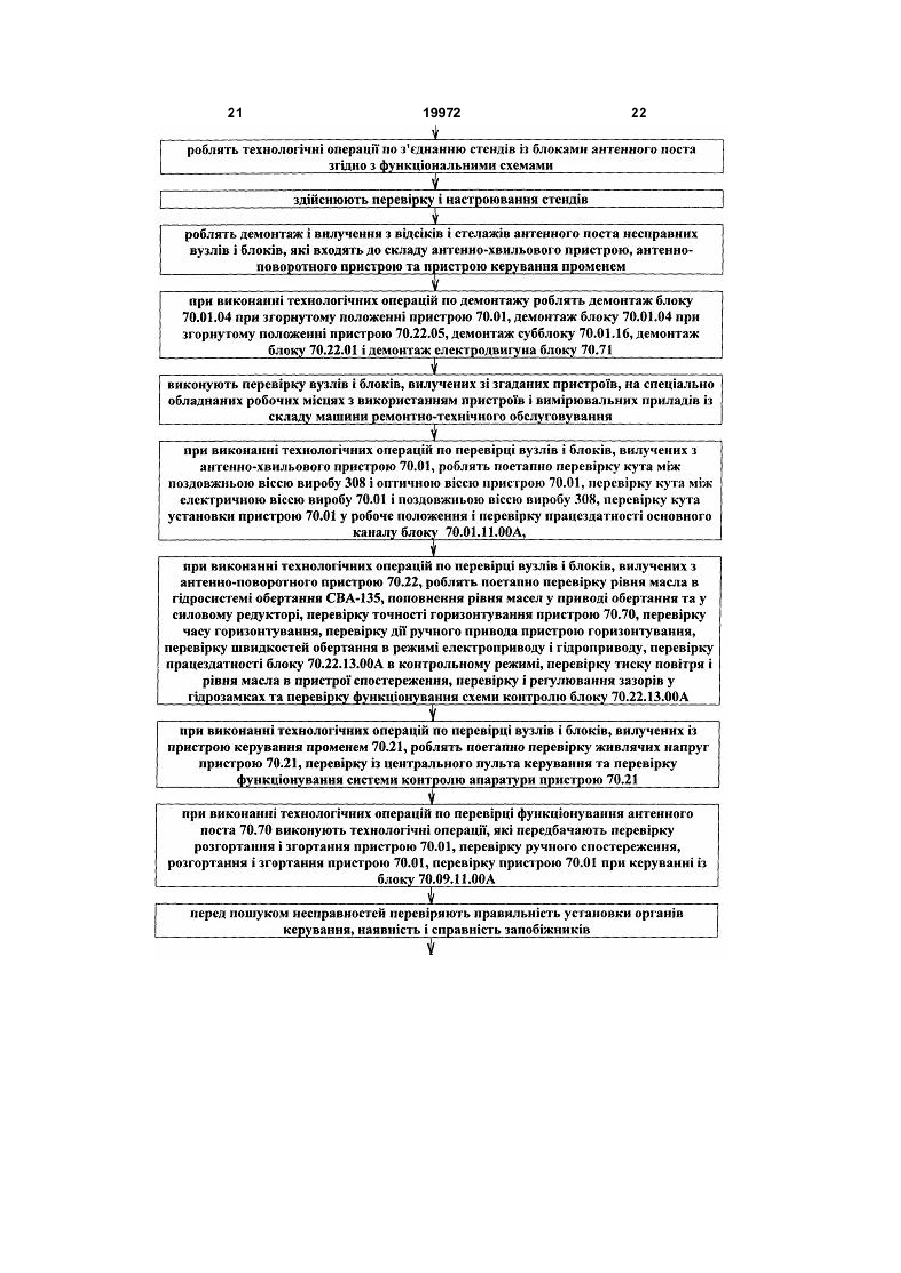

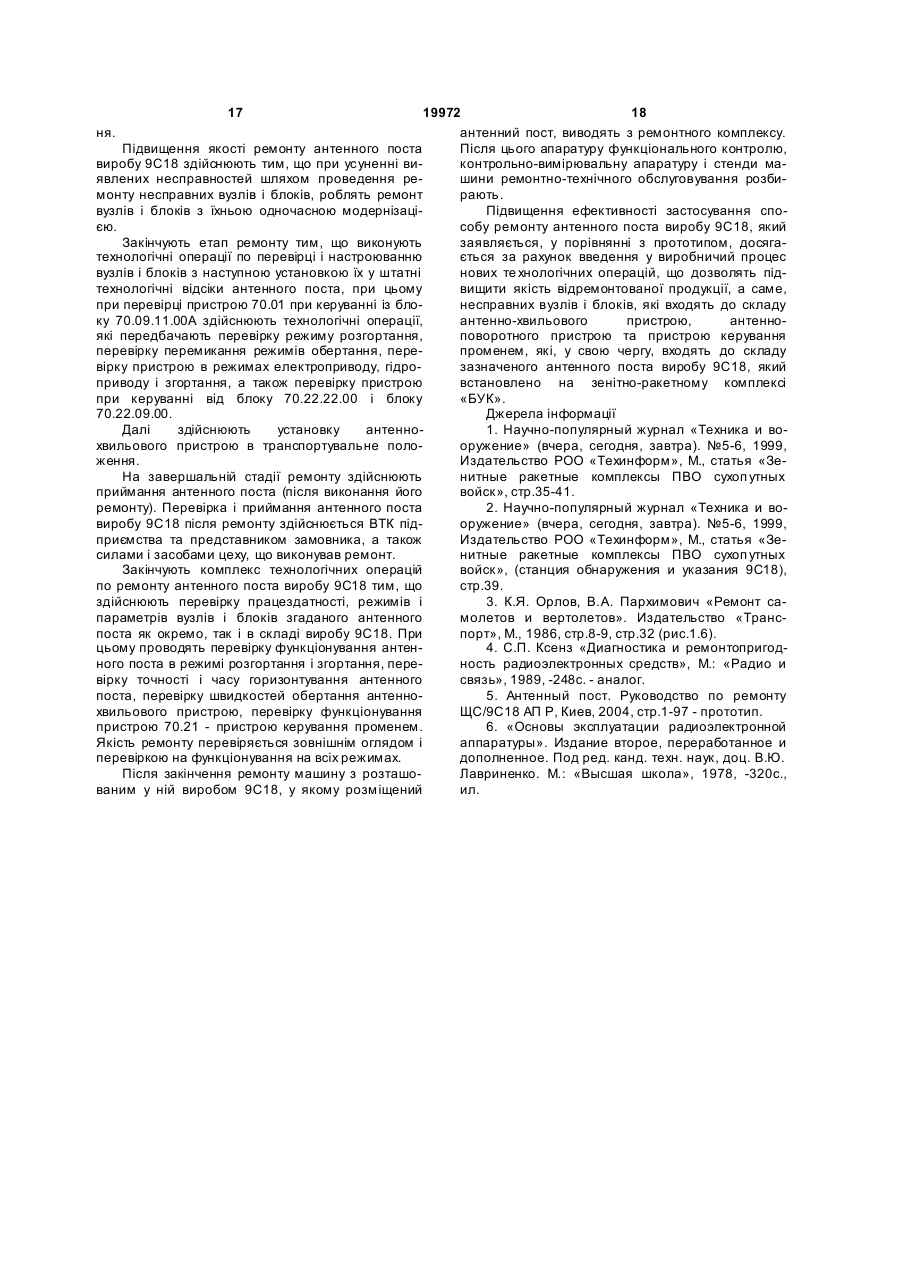

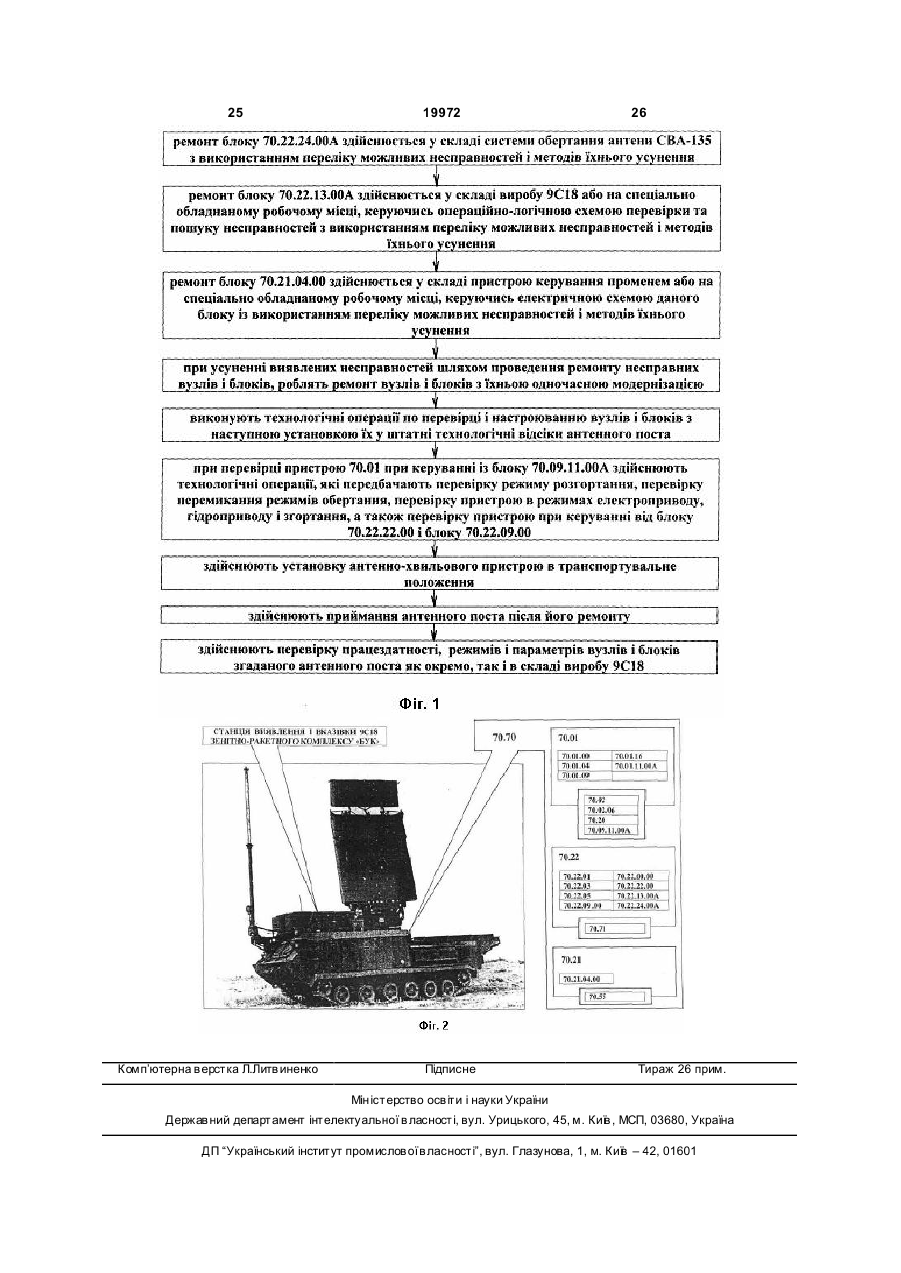

1. Спосіб ремонту антенного поста виробу 9С18, при якому здійснюють введення машини з розташованим у ній виробом 9С18, у якому розміщений антенний пост, у ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи антенного поста у складі виробу 9С18, виконують демонтаж і вилучення з відсіків і стелажів антенного поста несправних вузлів і блоків, які входять до складу антенно-хвильового пристрою, антенно-поворотного пристрою та пристрою керування променем, виконують перевірку вузлів і блоків, вилучених зі згаданих пристроїв, на спеціально обладнаних робочих місцях з використанням пристроїв і вимірювальних приладів зі складу машини ремонтно-технічного обслуговування, проводять пошук несправностей шляхом перевірки режимів роботи пристроїв антенного поста і виміром параметрів, усувають виявлені несправності і встановлюють відремонтовані вузли та блоки у відповідні відсіки і стелажі антенного поста виробу 9С18 відповідно до вказівок по перевірці та настроюванню, а на завершальному етапі ремонту проводять перевірку і приймання відремонтованих вузлів і блоків, який відрізняється тим, що перед введенням виробу 9С18 з розміщеним на ньому антенним постом у ремонтний комплекс підготовляють апаратур у функціонального контролю, контрольновимірювальну апаратуру і збирають стенди машини ремонтно-технічного обслуговування, після введення виробу 9С18 з розміщеним на ньому антенним постом у ремонтний комплекс виконують знеструмлення систем згаданого виробу 9С18 з розміщеним на ньому антенним постом, приєднують ремонтні кабелі машини ремонтно-технічного обслуговування та кабелі стандартних проводів, виконують заземлення виробу 9С18 з розміщеним на ньому антенним постом, виконують те хнологічні 2 (19) 1 3 19972 4 пристрою керування променем 70.21, виконують ки органів керування, наявність і справність запопоетапно перевірку живлячих напруг пристрою біжників. 70.21, перевірку із центрального пульта керування 4. Спосіб ремонту антенного поста виробу 9С18 за та перевірку функціонування системи контролю п. 1, який відрізняється тим, що відмову або неапаратури пристрою 70.21, при виконанні технолосправність із точністю до пристрою визначають за гічних операцій по перевірці функціонування анмнемосхемою центрального пульта керування. тенного поста 70.70 виконують технологічні опе5. Спосіб ремонту антенного поста виробу 9С18 за рації, які передбачають перевірку розгортання і п. 1 і п. 3, який відрізняється тим, що пошук незгортання пристрою 70.01, перевірку ручного справностей здійснюють з використанням засобів складання, розгортання і згортання пристрою напівавтоматичного контролю у вигляді світлодіо70.01, перевірку пристрою 70.01 при керуванні із дних індикаторів з органами комутації на окремих блока 70.09.11.00А, при проведенні технологічних блоках для відображення стану, тест-трактових операцій по пошуку несправностей, пошук неспрасхем, схем електричних принципових, переліку вностей пристрою 70.01 здійснюється за допомоможливих несправностей, досягаючи максимальгою табло на центральному пульті керування і ного звуження границь несправної ділянки притаблиці несправностей, пошук несправностей пристрою аж до субблока або вузла. строю 70.21 здійснюється за допомогою тест6. Спосіб ремонту антенного поста виробу 9С18 за трактових схем і таблиці несправностей, а пошук п. 1, який відрізняється тим, що при проведенні несправностей пристрою 70.22 здійснюється за ремонту вузлів і блоків антенного поста здійснюдопомогою тест-трактових схем і таблиці несправють технологічні операції по перевірці працездатностей, при виконанні технологічних операцій по ності вузлів і блоків у всіх каналах, по перевірці усуненню виявлених несправностей проводять вхідних і ви хідних сигналів, по перевірці комутації змащення пальців шарнірів пристрою 70.01, заміну сигналів і параметрів імпульсів, по перевірці рівнів робочої рідини в гідросистемі пристрою 70.22, заспрацьовування, по перевірці і настроюванню сисміну робочої рідини і узгоджувальних клапанів у теми керування антеною, по настроюванню блоків, системі додавання, шприцювання місць, оснащепо дефектації несправних елементів і заміні їх на них прес-маслянками, пристрою 70.22, заміну фісправні, по модернізації вузлів і блоків з наступльтроелемента в блоці 70.22.03 і заміну елементів ною установкою в згадані вузли та блоки елементипової конструкції, при виконанні технологічних тів конструкції з поліпшеними технічними характеоперацій по усуненню виявлених несправностей ристиками. паралельно проводять ремонт блоків 7. Спосіб ремонту антенного поста виробу 9С18 за 70.09.11.00А, 70.22.22.00, 70.22.09.00, п. 1, який відрізняється тим, що ремонт блока 70.22.24.00А, 70.22.13.00А та блока 70.21.04.00, 70.09.11.00А здійснюють у складі антенного поста при усуненні виявлених несправностей шляхом або на спеціально обладнаному робочому місці з проведення ремонту несправних вузлів і блоків, використанням контрольно-вимірювальних прилавиконують ремонт вузлів і блоків з їхньою одночадів і джерела живлення, керуючись переліком мосною модернізацією, після виконання зазначеного жливих несправностей і методів їхнього усунення. ремонту виконують технологічні операції по пере8. Спосіб ремонту антенного поста виробу 9С18 за вірці і настроюванню вузлів і блоків з наступною п. 1, який відрізняється тим, що ремонт блока установкою їх у штатні те хнологічні відсіки антен70.22.22.00 здійснюється у складі системи горизоного поста, здійснюють установку антеннонтування або на спеціально обладнаному робочохвильового пристрою в транспортувальне полому місці з використанням переліку можливих неження, а на завершальній стадії ремонту здійснюсправностей і методів їхнього усунення. ють приймання антенного поста після його ремон9. Спосіб ремонту антенного поста виробу 9С18 за ту і перевірку працездатності, режимів і п. 1, який відрізняється тим, що ремонт блока параметрів вузлів і блоків згаданого антенного 70.22.09.00 здійснюється у складі СВА-135 або на поста як окремо, так і в складі виробу 9С18. спеціально обладнаному робочому місці з викори2. Спосіб ремонту антенного поста виробу 9С18 за станням переліку можливих несправностей і метоп. 1, який відрізняється тим, що зовнішнім оглядів їхнього усунення. дом перевіряється цілісність тканинних обшивань 10. Спосіб ремонту антенного поста виробу 9С18 кабелів низькочастотного тракту, цілісність висоза п. 1, який відрізняється тим, що ремонт блока кочастотних кабелів у місці згину біля шарніра ни70.22.24.00А здійснюється у складі системи обержньої опори нижньої ферми, сполучення рисок тання антени СВА-135 з використанням переліку рухомих частин блоків 70.01.00, надійність кріпможливих несправностей і методів їхнього усуненлення фланцевих з'єднань хвилеводів, рознімань ня. коаксіального тракту, відсутність ушкоджень, від11. Спосіб ремонту антенного поста виробу 9С18 сутність механічних ушкоджень убудованих приза п. 1, який відрізняється тим, що ремонт блока ладів, органів керування, сигнальних елементів, 70.22.13.00А здійснюють у складі виробу 9С18 або монтажу, надійність елементів кріплення блоків в на спеціально обладнаному робочому місці, керуосередках стійок, щільність фіксації замків і гвинючись операційно-логічною схемою перевірки та тових з'єднань, надійність запирання гідрозамків пошуку несправностей з використанням переліку антенної системи, фіксуючих засувок і цілісність можливих несправностей і методів їхнього усуненгальванічних і лакофарбових покриттів. ня. 3. Спосіб ремонту антенного поста виробу 9С18 за 12. Спосіб ремонту антенного поста виробу 9С18 п. 1, який відрізняється тим, що перед пошуком за п. 1, який відрізняється тим, що ремонт блока несправностей перевіряють правильність установ70.21.04.00 здійснюють у складі пристрою керу 5 19972 6 вання променем або на спеціально обладнаному 70.09.11.00А здійснюють технологічні операції, які робочому місці, керуючись електричною схемою передбачають перевірку режиму розгортання, педаного блока із використанням переліку можливих ревірку перемикання режимів обертання, перевірнесправностей і методів їхнього усунення. ку пристрою в режимах електроприводу, гідропри13. Спосіб ремонту антенного поста виробу 9С18 воду і згортання, а також перевірку пристрою при за п. 1, який відрізняється тим, що при перевірці керуванні від блока 70.22.22.00 і блока пристрою 70.01 при керуванні із блока 70.22.09.00. Корисна модель відноситься до галузі озброєння, зокрема, до способів ремонту виробів, що входять до складу зенітно-ракетного комплексу «БУК», а саме, до способів ремонту антенного поста, що входить складовою частиною в станцію виявлення і вказівки 9С18 зенітно-ракетного комплексу «БУК». Зенітно-ракетний комплекс «БУК» призначений для боротьби з повітряними цілями в умовах радіопротидії з повітряними цілями, що летять зі швидкостями до 830м/с на середніх і малих висотах. У зенітно-ракетному комплексі «БУК» використовується устаткування для вирішення поставлених завдань, включаючи станцію виявлення і вказівки 9С18, у яку складовою частиною входить антенний пост (пристрій 70.70) [1]. До складу антенного поста входять антенно-хвильовий пристрій (шифр 70.01), антенно-поворотний пристрій (шифр 70.22) і пристрій керування променем (шифр 70.21), ремонт яких передбачає виконання цілого ряду технологічних операцій [2]. Під ремонтом техніки мається на увазі не тільки комплекс технологічних операцій по відновленню працездатності і ресурсів техніки, але й інші роботи, виконувані на об'єктах техніки або їхніх агрегата х при їхньому перебуванні на ремонтному підприємстві. Ремонт, його застосування завжди включає: визначення технічного стану, виявлення несправностей, усунення виявлених несправностей і дефектів, випробування й здачу відремонтованої продукції. Якщо ремонтується складна конструкція (пристрій, агрегат, вузол), її розбирають, очищають і промивають для цілей технічного діагностування. Далі окрему деталь піддають технічному діагностуванню, а потім усувають виявлені несправності й дефекти. У цілому технологічний процес ремонту виробів складається з декількох великих етапів: приймання в ремонт, об'ємна дефектація, розбирання, технічне діагностування, ремонт і доробка конструкції (виробу), зборка, монтаж, відпрацьовування, здавальні випробування, здача замовникові (цей етап завершує те хнологічний процес ремонту) [3]. Відомий спосіб ремонту антенних систем, при якому здійснюють введення технічного засобу з розміщеними на ньому антенними системами в ремонтний комплекс, виявляють несправні вузли та блоки шляхом перевірки роботи виробу, роблять вилучення з відсіків і стелажів виробу несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків у складі машини ремонтнотехнічного обслуговування, усувають виявлені несправності й установлюють відремонтовані вузли й блоки у відповідні відсіки й стелажі виробу, який ремонтувався [4]. До недоліків відомого способу ремонту антенних систем відноситься те, що відсутні те хнологічні операції, при яких підвищується якість ремонту виробу і підвищуються те хнічні характеристику вузлів і блоків, які ремонтуються відповідно до технології ремонту. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, який обрано за прототип, є спосіб ремонту антенного поста виробу 9С18, при якому здійснюють введення машини з розташованим у ній виробом 9С18, у якому розміщений антенний пост, у ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи антенного поста у складі виробу 9С18, роблять демонтаж і вилучення з відсіків і стелажів антенного поста несправних вузлів і блоків, які входять до складу антенно-хвильового пристрою, антенно-поворотного пристрою та пристрою керування променем, виконують перевірку вузлів і блоків, вилучених зі згаданих пристроїв, на спеціально обладнаних робочих місцях з використанням пристроїв і вимірювальних приладів із складу машини ремонтно-технічного обслуговування, проводять пошук несправностей шляхом перевірки режимів роботи пристроїв антенного поста і виміром параметрів, усувають виявлені несправності і встановлюють відремонтовані вузли та блоки у відповідні відсіки і стелажі антенного поста виробу 9С18 відповідно до вказівок по перевірці та настроюванню, а на завершальному етапі ремонту проводять перевірку і приймання відремонтованих вузлів і блоків [5]. До недоліків відомого способу ремонту антенного поста виробу 9С18, який обрано за прототип, відноситься те, що в ньому відсутні те хнологічні операції, при яких підвищується якість ремонту антенного поста та те хнічні характеристики вузлів і блоків згаданого антенного поста виробу 9С18, які ремонтуються відповідно до технології ремонту. В основу корисної моделі покладена задача шляхом додавання технологічних операцій з ремонту вузлів і блоків антенного поста виробу 9С18 забезпечити підвищення якості його ремонту та технічних характеристик. Суть корисної моделі в способі ремонту антенного поста виробу 9С18, при якому здійснюють введення машини з розташованим у ній виробом 9С18, у якому розміщений антенний пост, у ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи антенного поста у складі виробу 9С18, роблять демонтаж і вилучення з відсіків і стелажів антенного поста несправних вузлів і блоків, які входять до складу антенно-хвильового 7 19972 8 пристрою, антенно-поворотного пристрою та приперевірку дії ручного привода пристрою горизонстрою керування променем, виконують перевірку тування, перевірку швидкостей обертання в реживузлів і блоків, вилучених зі згаданих пристроїв, на мі електроприводу і гідроприводу, перевірку праспеціально обладнаних робочих місцях з викорисцездатності блоку 70.22.13.00А в контрольному танням пристроїв і вимірювальних приладів із режимі, перевірку тиску повітря і рівня масла в складу машини ремонтно-технічного обслуговупристрої спостереження, перевірку і регулювання вання, проводять пошук несправностей шляхом зазорів у гідрозамках та перевірку функціонування перевірки режимів роботи пристроїв антенного схеми контролю блоку 70.22.13.00A, при виконанні поста і виміром параметрів, усувають виявлені технологічних операцій по перевірці вузлів і блоків, несправності і встановлюють відремонтовані вузли вилучених із пристрою керування променем 70.21, та блоки у відповідні відсіки і стелажі антенного роблять поетапно перевірку живлячих напруг припоста виробу 9С18 відповідно до вказівок по перестрою 70.21, перевірку із центрального пульта вірці та настроюванню, а на завершальному етапі керування та перевірку функціонування системи ремонту проводять перевірку і приймання відреконтролю апаратури пристрою 70.21, при виконанмонтованих вузлів і блоків, полягає в тому, що ні технологічних операцій по перевірці функціонуперед введенням виробу 9С18 з розміщеним на вання антенного поста 70.70 виконують технологіньому антенним постом у ремонтний комплекс чні операції, які передбачають перевірку підготовляють апаратуру функціонального контророзгортання і згортання пристрою 70.01, перевірку лю, контрольно-вимірювальну апаратуру і збираручного складання, розгортання і згортання приють стенди машини ремонтно-технічного обслугострою 70.01, перевірку пристрою 70.01 при керувування, після введення виробу 9С18 з ванні із блоку 70.09.11.00А, при проведенні технорозміщеним на ньому антенним постом у ремонтлогічних операцій по пошуку несправностей, пошук ний комплекс роблять знеструмлення систем зганесправностей пристрою 70.01 здійснюється за даного виробу 9С18 з розміщеним на ньому андопомогою табло на центральному пульті керутенним постом, приєднують ремонтні кабелі вання і таблиці несправностей, пошук несправносмашини ремонтно-технічного обслуговування та тей пристрою 70.21 здійснюється за допомогою кабелі стандартних проводів, роблять заземлення тест-трактових схем і таблиці несправностей, а виробу 9С18 з розміщеним на ньому антенним пошук несправностей пристрою 70.22 здійснюєтьпостом, роблять технологічні операції по відкриттю ся за допомогою тест-трактових схем і таблиці кришок технологічних відсіків і стелажів антенного несправностей, при виконанні технологічних опепоста, здійснюють зовнішній огляд вузлів і блоків рацій по усуненню виявлених несправностей прозгаданого антенного поста на наявність механічводять змащення пальців шарнірів пристрою них ушкоджень, здійснюють огляд схоронності 70.01, заміну робочої рідини в гідросистемі приізоляції проводів і джгутів, перед перевіркою робострою 70.22, заміну робочої рідини і погоджувальти антенного поста у складі виробу 9С18 здійснюних клапанів у системі додавання, шприцювання ють перевірку наявності напруги, здійснюють пемісць пристрою 70.22, постачених пресмасленкаревірку джерел живлення на відповідність напруг ми, заміну фільтроелемента в блоці 70.22.03 і заномінальним значенням, перевіряють наявність міну елементів типової конструкції, при виконанні напруги на контрольних гніздах блоків, включають технологічних операцій по усуненню виявлених стійку живлення і подають живлення на вузли та несправностей паралельно проводять ремонт блоки антенного поста, роблять технологічні опеблоків 70.09.11.00А, 70.22.22.00, 70.22.09.00, рації по з'єднанню стендів із блоками антенного 70.22.24.00А, 70.22.13.00A і блоку 70.21.04.00, при поста згідно з функціональними схемами, здійсусуненні виявлених несправностей шляхом провенюють перевірку і настроювання стендів, при видення ремонту несправних вузлів і блоків, роблять конанні технологічних операцій по демонтажу робремонт вузлів і блоків з їхньою одночасною моделять демонтаж блоку 70.01.04 при згорнутому рнізацією, після виконання зазначеного ремонту положенні пристрою 70.01, демонтаж блоку виконують технологічні операції по перевірці і на70.01.04 при згорнутому положенні пристрою строюванню вузлів і блоків з наступною установ70.22.05, демонтаж субблоку 70.01.16, демонтаж кою їх у штатні те хнологічні відсіки антенного поблоку 70.22.01 і демонтаж електродвигуна блоку ста, здійснюють установку антенно-хвильового 70.71, при виконанні технологічних операцій по пристрою в транспортувальне положення, а на перевірці вузлів і блоків, вилучених з антеннозавершальній стадії ремонту здійснюють прихвильового пристрою 70.01, роблять поетапно ймання антенного поста після його ремонту і пеперевірку кута між поздовжньою віссю виробу 308 і ревірку працездатності, режимів і параметрів вузоптичною віссю пристрою 70.01, перевірку кута між лів і блоків згаданого антенного поста як окремо, електричною віссю виробу 70.01 і поздовжньою так і в складі виробу 9С18. Суть корисної моделі віссю виробу 308, перевірку кута установки приполягає і в тому, що зовнішнім оглядом перевірястрою 70.01 у робоче положення і перевірку прається цілісність тканинних обшивань кабелів низьцездатності основного каналу блоку 70.01.11.00А, кочастотного тракту, цілісність високочастотних при виконанні технологічних операцій по перевірці кабелів у місці згину біля шарніра нижньої опори вузлів і блоків, вилучених з антенно-поворотного нижньої ферми, сполучення рисок рухомих частин пристрою 70.22, роблять поетапно перевірку рівня блоків 70.01.00, надійність кріплення фланцевих масла в гідросистемі обертання СВА-135, поповз'єднань хвилеводів, рознімань коаксіального транення рівня масел у приводі обертання та у силокту, відсутність ушкоджень, відсутність механічних вому редукторі, перевірку точності горизонтування ушкоджень убудованих приладів, органів керуванпристрою 70.70, перевірку часу горизонтування, ня, сигнальних елементів, монтажу, надійність 9 19972 10 елементів кріплення блоків в осередках стійок, Порівняльний аналіз технічного рішення, яке щільність фіксації замків і гвинтових з'єднань, назаявляється, із прототипом, дозволяє зробити видійність запирання гідрозамків антенної системи, сновок, що спосіб ремонту антенного поста виробу фіксуючи х засувок і цілісність гальванічних і лако9С18, який заявляється, відрізняється тим, що барвистих покриттів, перед пошуком несправносперед введенням виробу 9С18 з розміщеним на тей перевіряють правильність установки органів ньому антенним постом у ремонтний комплекс керування, наявність і справність запобіжників, підготовляють апаратуру функціонального контровідмову або несправність із точністю до пристрою лю, контрольно-вимірювальну апаратуру і збиравизначають по мнемосхемі центрального пульта ють стенди машини ремонтно-технічного обслугокерування, пошук несправностей здійснюється з вування, після введення виробу 9С18 з використанням засобів напівавтоматичного контрозміщеним на ньому антенним постом у ремонтролю у вигляді світлодіодних індикаторів з органаний комплекс роблять знеструмлення систем згами комутації на окремих блоках для відображення даного виробу 9С18 з розміщеним на ньому анстану, тест-трактових схем, схем електричних тенним постом, приєднують ремонтні кабелі принципових, переліку можливих несправностей, машини ремонтно-технічного обслуговування та домагаючись максимального звуження границь кабелі стандартних проводів, роблять заземлення несправної ділянки пристрою аж до субблоку або виробу 9С18 з розміщеним на ньому антенним вузла, при проведенні ремонту вузлів і блоків анпостом, роблять технологічні операції по відкриттю тенного поста здійснюють технологічні операції по кришок технологічних відсіків і стелажів антенного перевірці працездатності вузлів і блоків у всіх капоста, здійснюють зовнішній огляд вузлів і блоків налах, по перевірці вхідних і ви хідних сигналів, по згаданого антенного поста на наявність механічперевірці комутації сигналів і параметрів імпульсів, них ушкоджень, здійснюють огляд схоронності по перевірці рівнів спрацьовування, по перевірці і ізоляції проводів і джгутів, перед перевіркою робонастроюванню системи керування антеною, по ти антенного поста у складі виробу 9С18 здійснюнастроюванню блоків, по дефекації несправних ють перевірку наявності напруги, здійснюють пеелементів і заміні їх на справні, по модернізації ревірку джерел живлення на відповідність напруг вузлів і блоків з наступною установкою в згадані номінальним значенням, перевіряють наявність вузли та блоки елементів конструкції з поліпшенинапруги на контрольних гніздах блоків, включають ми технічними характеристиками. Суть корисної стійку живлення і подають живлення на вузли та моделі полягає також і в тому, що ремонт блоку блоки антенного поста, роблять технологічні опе70.09.11.00А здійснюється у складі антенного порації по з'єднанню стендів із блоками антенного ста або на спеціально обладнаному робочому міспоста згідно з функціональними схемами, здійсці з використанням контрольно-вимірювальних нюють перевірку і настроювання стендів, при виприладів і джерела живлення, керуючись переліконанні технологічних операцій по демонтажу робком можливих несправностей і методів їхнього лять демонтаж блоку 70.01.04 при згорнутому усунення, ремонт блоку 70.22.22.00 здійснюється у положенні пристрою 70.01, демонтаж блоку складі системи горизонтування або на спеціально 70.01.04 при згорнутому положенні пристрою обладнаному робочому місці з використанням пе70.22.05, демонтаж субблоку 70.01.16, демонтаж реліку можливих несправностей і методів їхнього блоку 70.22.01 і демонтаж електродвигуна блоку усунення, ремонт блоку 70.22.09.00 здійснюється у 70.71, при виконанні технологічних операцій по складі СВА-135 або на спеціально обладнаному перевірці вузлів і блоків, вилучених з антенноробочому місці з використанням переліку можлихвильового пристрою 70.01, роблять поетапно вих несправностей і методів їхнього усунення, реперевірку кута між поздовжньою віссю виробу 308 і монт блоку 70.22.24.00А здійснюється у складі оптичною віссю пристрою 70.01, перевірку кута між системи обертання антени СВА-135 з використанелектричною віссю виробу 70.01 і поздовжньою ням переліку можливих несправностей і методів віссю виробу 308, перевірку кута установки приїхнього усунення, ремонт блоку 70.22.13.00А здійстрою 70.01 у робоче положення і перевірку праснюється у складі виробу 9С18 або на спеціально цездатності основного каналу блоку 70.01.11.00А, обладнаному робочому місці, керуючись операційпри виконанні технологічних операцій по перевірці но-логічною схемою перевірки та пошуку несправвузлів і блоків, вилучених з антенно-поворотного ностей з використанням переліку можливих непристрою 70.22, роблять поетапно перевірку рівня справностей і методів їхнього усунення, ремонт масла в гідросистемі обертання СВА-135, поповблоку 70.21.04.00 здійснюється у складі пристрою нення рівня масел у приводі обертання та у силокерування променем або на спеціально обладнавому редукторі, перевірку точності горизонтування ному робочому місці, керуючись електричною схепристрою 70.70, перевірку часу горизонтування, мою даного блоку із використанням переліку можперевірку дії ручного привода пристрою горизонливих несправностей і методів їхнього усунення. тування, перевірку швидкостей обертання в режиНовим в способі ремонту антенного поста виробу мі електроприводу і гідроприводу, перевірку пра9С18 є те, що при перевірці пристрою 70.01 при цездатності блоку 70.22.13.00А в контрольному керуванні із блоку 70.09.11.00А здійснюють технорежимі, перевірку тиску повітря і рівня масла в логічні операції, які передбачають перевірку репристрої спостереження, перевірку і регулювання жиму розгортання, перевірку перемикання режимів зазорів у гідрозамках та перевірку функціонування обертання, перевірку пристрою в режимах електсхеми контролю блоку 70.22.13.00А, при виконанні роприводу, гідроприводу і згортання, а також петехнологічних операцій по перевірці вузлів і блоків, ревірку пристрою при керуванні від блоку вилучених із пристрою керування променем 70.21, 70.22.22.00 і блоку 70.22.09.00. роблять поетапно перевірку живлячих напруг при 11 19972 12 строю 70.21, перевірку із центрального пульта них індикаторів з органами комутації на окремих керування та перевірку функціонування системи блоках для відображення стану, тест-трактових контролю апаратури пристрою 70.21, при виконансхем, схем електричних принципових, переліку ні технологічних операцій по перевірці функціонуможливих несправностей, домагаючись максимавання антенного поста 70.70 виконують технологільного звуження границь несправної ділянки причні операції, які передбачають перевірку строю аж до субблоку або вузла, при проведенні розгортання і згортання пристрою 70.01, перевірку ремонту вузлів і блоків антенного поста здійснюручного спостереження, розгортання і згортання ють технологічні операції по перевірці працездатпристрою 70.01, перевірку пристрою 70.01 при ності вузлів і блоків у всіх каналах, по перевірці керуванні із блоку 70.09.11.00А, при проведенні вхідних і ви хідних сигналів, по перевірці комутації технологічних операцій по пошуку несправностей, сигналів і параметрів імпульсів, по перевірці рівнів пошук несправностей пристрою 70.01 здійснюєтьспрацьовування, по перевірці і настроюванню сисся за допомогою табло на центральному пульті теми керування антеною, по настроюванню блоків, керування і таблиці несправностей, пошук неспрапо дефекації несправних елементів і заміні їх на вностей пристрою 70.21 здійснюється за допомосправні, по модернізації вузлів і блоків з наступгою тест-трактових схем і таблиці несправностей, ною установкою в згадані вузли та блоки елемена пошук несправностей пристрою 70.22 здійснютів конструкції з поліпшеними технічними характеється за допомогою тест-трактових схем і таблиці ристиками, причому ремонт блоку 70.09.11.00А несправностей, при виконанні технологічних опездійснюється у складі антенного поста або на сперацій по усуненню виявлених несправностей проціально обладнаному робочому місці з викорисводять змащення пальців шарнірів пристрою танням контрольно-вимірювальних приладів і 70.01, заміну робочої рідини в гідросистемі приджерела живлення, керуючись переліком можлистрою 70.22, заміну робочої рідини і погоджувальвих несправностей і методів їхнього усунення, рених клапанів у системі додавання, шприцювання монт блоку 70.22.22.00 здійснюється у складі сисмісць пристрою 70.22, постачених пресмасленкатеми горизонтування або на спеціально ми, заміну фільтроелемента в блоці 70.22.03 і заобладнаному робочому місці з використанням пеміну елементів типової конструкції, при виконанні реліку можливих несправностей і методів їхнього технологічних операцій по усуненню виявлених усунення, ремонт блоку 70.22.09.00 здійснюється у несправностей паралельно проводять ремонт складі СВА-135 або на спеціально обладнаному блоків 70.09.11.00А, 70.22.22.00, 70.22.09.00, робочому місці з використанням переліку можли70.22.24.00А, 70.22.13.00А і блоку 70.21.04.00, при вих несправностей і методів їхнього усунення, реусуненні виявлених несправностей шляхом провемонт блоку 70.22.24.00А здійснюється у складі дення ремонту несправних вузлів і блоків, роблять системи обертання антени СВА-135 з використанремонт вузлів і блоків з їхньою одночасною моденям переліку можливих несправностей і методів рнізацією, після виконання зазначеного ремонту їхнього усунення, ремонт блоку 70.22.13.00А здійвиконують технологічні операції по перевірці і наснюється у складі виробу 9С18 або на спеціально строюванню вузлів і блоків з наступною установобладнаному робочому місці, керуючись операційкою їх у штатні те хнологічні відсіки антенного поно-логічною схемою перевірки та пошуку несправста, здійснюють установку антенно-хвильового ностей з використанням переліку можливих непристрою в транспортувальне положення, а на справностей і методів їхнього усунення, ремонт завершальній стадії ремонту здійснюють приблоку 70.21.04.00 здійснюється у складі пристрою ймання антенного поста після його ремонту і пекерування променем або на спеціально обладнаревірку працездатності, режимів і параметрів вузному робочому місці, керуючись електричною схелів і блоків згаданого антенного поста як окремо, мою даного блоку із використанням переліку можтак і в складі виробу 9С18, при цьому зовнішнім ливих несправностей і методів їхнього усунення, а оглядом перевіряється цілісність тканинних обшипри перевірці пристрою 70.01 при керуванні із бловань кабелів низькочастотного тракту, цілісність ку 70.09.11.00А здійснюють технологічні операції, високочастотних кабелів у місці згину біля шарніра які передбачають перевірку режиму розгортання, нижньої опори нижньої ферми, сполучення рисок перевірку перемикання режимів обертання, перерухомих частин блоків 70.01.00, надійність кріпвірку пристрою в режимах електроприводу, гідролення фланцевих з'єднань хвилеводів, рознімань приводу і згортання, а також перевірку пристрою коаксіального тракту, відсутність ушкоджень, відпри керуванні від блоку 70.22.22.00 і блоку сутність механічних ушкоджень убудованих при70.22.09.00. ладів, органів керування, сигнальних елементів, Таким чином, спосіб ремонту антенного поста монтажу, надійність елементів кріплення блоків в виробу 9С18, який заявляється, відповідає критеосередках стійок, щільність фіксації замків і гвинрію корисної моделі «новизна». тових з'єднань, надійність запирання гідрозамків Суть корисної моделі пояснюється за допомоантенної системи, фіксуючих засувок і цілісність гою креслень, де на Фіг.1 представлена принципогальванічних і лако-барвистих покриттів, перед ва схема реалізації способу ремонту антенного пошуком несправностей перевіряють правильність поста виробу 9С18, який заявляється, на Фіг.2 установки органів керування, наявність і справпредставлена блок-схема антенного поста виробу ність запобіжників, відмову або несправність із 9С18, який заявляється. точністю до пристрою визначають по мнемосхемі Спосіб ремонту антенного поста виробу 9С18 центрального пульта керування, пошук несправреалізується за допомогою технологічних операностей здійснюється з використанням засобів націй, представлених у визначеній послідовності півавтоматичного контролю у вигляді світлодіодзгідно з технологічним циклом ремонту. 13 19972 14 Починають ремонт антенного поста виробу демонтаж електродвигуна блоку 70.71. 9С18 тим, що на попередньому етапі підготовляДалі виконують перевірку вузлів і блоків, вилують апаратур у функціонального контролю, контчених зі згаданих пристроїв, на спеціально обладрольно-вимірювальну апаратур у і збирають стеннаних робочих місцях з використанням пристроїв і ди машини ремонтно-технічного обслуговування. вимірювальних приладів із складу машини ремонПісля цього здійснюють введення машини з тно-технічного обслуговування. При цьому: розташованим у ній виробом 9С18, у якому розмі- при виконанні технологічних операцій по пещений антенний пост, у ремонтний комплекс. ревірці вузлів і блоків, вилучених з антенноПісля введення машини з розташованим у ній хвильового пристрою 70.01, роблять поетапно виробом 9С18, у якому розміщений антенний пост, перевірку кута між поздовжньою віссю виробу 308 і у ремонтний комплекс, виконують комплекс технооптичною віссю пристрою 70.01, перевірку кута між логічних робіт, при якому роблять знеструмлення електричною віссю виробу 70.01 і поздовжньою систем згаданого виробу 9С18 з розміщеним на віссю виробу 308, перевірку кута установки приньому антенним постом, приєднують ремонтні кастрою 70.01 у робоче положення і перевірку прабелі машини ремонтно-технічного обслуговування цездатності основного каналу блоку 70.01.11.00А у та кабелі стандартних проводів, роблять заземскладі виробу (від'єднують хвилевідвідну секцію, лення виробу 9С18 з розміщеним на ньому антеняка встановлена між гнучкою секцією 70.01.16 і ним постом, роблять технологічні операції по відблоком 70.01.09, шляхом візуального огляду перекриттю кришок технологічних відсіків і стелажів конуються в механічній цілісності і відсутності сліантенного поста. По закінченню визначеного комдів пробою у гнучких секціях, які стоять до і після плексу підготовчих робіт здійснюють зовнішній блоку 70.01.11.00А, вмикають пристрій 70.20 на огляд вузлів і блоків згаданого антенного поста на еквівалент і переконуються у відсутності пробою, наявність механічних ушкоджень, при цьому зоввмикають пристрій 70.02 на пристрій 70.01 на час нішнім оглядом перевіряється цілісність тканинних від 3 до 5 хвилин, при цьому якщо світиться світобшивань кабелів низькочастотного тракту, ціліслодіод „ВІДМОВА" на блоці 70.02.06 і при пошуку ність високочастотних кабелів у місці згину біля несправностей за допомогою вбудованого контрошарніра нижньої опори нижньої ферми, сполученлю блока 70.02.06 висвітлюється світлодіод „МІСня рисок рухомих частин блоків 70.01.00, надійЦЕ ВІДМОВИ" у положення перемикача „ТРАКТ ність кріплення фланцевих з'єднань хвилеводів, 01”, а також, якщо чується звук пробою, то блок рознімань коаксіального тракту, відсутність ушко70.01.11.00А потрібно знімати для розбирання, джень, відсутність механічних ушкоджень убудоогляду або заміни); ваних приладів, органів керування, сигнальних - при виконанні технологічних операцій по пеелементів, монтажу, надійність елементів кріпленревірці вузлів і блоків, вилучених з антенноня блоків в осередках стійок, щільність фіксації поворотного пристрою 70.22, роблять поетапно замків і гвинтових з'єднань, надійність запирання перевірку рівня масла в гідросистемі обертання гідрозамків антенної системи, фіксуючих засувок і СВА-135 (перевірку рівня масла проводять візуацілісність гальванічних і лако-барвистих покриттів. льно по маслопокажчикам, при цьому рівень масТакож на визначеному етапі здійснюють огляд ла повинен знаходитись між нижньою і верхньою схоронності ізоляції проводів і джгутів. відмітками. Якщо рівень масла знаходиться нижче Далі переходять до етапу ремонту, на якому рівня нижньої відмітки, треба добавити масла до виявляють несправні вузли і блоки шляхом перерівня середнього положення між відмітками), повірки роботи антенного поста у складі виробу повнення рівня масел у приводі обертання та у 9С18. Паралельно на цьому етапі ремонту здійссиловому редукторі (знімається захисний кожух нюють перевірку наявності напруги, здійснюють системи 70.22.00.00, вивертається заглушка залиперевірку джерел живлення на відповідність навного отвору поповнюючого баку, вставляється в пруг номінальним значенням, перевіряють наявзаливний отвір бака лійка, яка є промитою бензиність напруги на контрольних гніздах блоків. ном і висушеною, накривається лійка батистом, По закінченню підготовчого етапу ремонту складеним в тришари, доливається масло МГЕвключають стійку живлення і подають живлення на 10А до середнього положення між відмітками масвузли та блоки антенного поста. Паралельно з цим лопокажчика, завертається заглушка заливного роблять технологічні операції по з'єднанню стендів отвору поповнюючого баку), перевірку точності із блоками антенного поста згідно з функціональгоризонтування пристрою 70.70, перевірку часу ними схемами, здійснюють перевірку і настроюгоризонтування, перевірку дії ручного привода вання стендів. пристрою горизонтування, перевірку швидкостей Продовжують технологічний процес ремонту обертання в режимі електроприводу і гідропривоантенного поста виробу 9С18 тим, що роблять ду, перевірку працездатності блоку 70.22.13.00А в демонтаж і вилучення з відсіків і стелажів антенноконтрольному режимі, перевірку тиску повітря і го поста несправних вузлів і блоків, які входять до рівня масла в пристрої спостереження, перевірку і складу антенно-хвильового пристрою, антеннорегулювання зазорів у гідрозамках та перевірку поворотного пристрою та пристрою керування функціонування схеми контролю блоку променем. При цьому (при виконанні технологіч70.22.13.00А; них операцій по демонтажу) роблять демонтаж - при виконанні технологічних операцій по пеблоку 70.01.04 при згорнутому положенні приревірці вузлів і блоків, вилучених із пристрою кестрою 70.01, демонтаж блоку 70.01.04 при згорнурування променем 70.21, роблять поетапно перетому положенні пристрою 70.22.05, демонтаж субвірку живлячих напруг пристрою 70.21 блоку 70.01.16, демонтаж блоку 70.22.01 і (розвертають антенний пристрій, установлюють на 15 19972 16 центральному пульті керування тумблери „СВО" і ТТС2, ТТСЗ, і таблиці несправностей. „РОБОТА-ДЕЖ" в положення „СВО" і „РОБОТА" Продовжують ремонт тим, що усувають вияввідповідно, переконуються, що сві тлове табло лені несправності, при цьому при проведенні ре„УПР ЛУЧ" на центральному пульті керування свімонту вузлів і блоків антенного поста здійснюють титься зеленим кольором, відкривають шафу технологічні операції по перевірці працездатності 70.55, підключають до гнізд «+» і «-» на панелі вузлів і блоків у всіх каналах, по перевірці вхідних і шафи 70.55 вольтметр, який входить до складу вихідних сигналів, по перевірці комутації сигналів і виробу, встановлюють почергово перемикач „КОпараметрів імпульсів, по перевірці рівнів спрацьоНТРОЛЬ ДЖЕРЕЛ ЖИВЛЕННЯ” шафи 70.55 в повування, по перевірці і настроюванню системи ложення +5В 16А, -10В 4А, -5В 275А, +5В 25А і керування антеною, по настроюванню блоків, по 220В, переконуються, що показання вольтметра в дефекації несправних елементів і заміні їх на положенні +5B 16A перемикача шафи дорівнює справні, по модернізації вузлів і блоків з наступ5±0,5В, а в інших положеннях - у межах 4...5,5В), ною установкою в згадані вузли та блоки елеменперевірку із центрального пульта керування та тів конструкції з поліпшеними технічними характеперевірку функціонування системи контролю апаристиками [4], [6]. При цьому виконують комплекс ратури пристрою 70.21; технологічних операцій, а саме: - при виконанні технологічних операцій по пе- при виконанні технологічних операцій по усуревірці функціонування антенного поста 70.70 виненню виявлених несправностей проводять змаконують технологічні операції, які передбачають щення пальців шарнірів пристрою 70.01, заміну перевірку розгортання і згортання пристрою 70.01 робочої рідини в гідросистемі пристрою 70.22, за(вставляють ключ блокування в гніздо „ВКЛ” на міну робочої рідини і погоджувальних клапанів у центральному пульті керування і повертають його системі додавання, шприцювання місць пристрою по годинниковій стрілці до упору, переводять тум70.22, постачених пресмасленками, заміну фільтблер „РОЗВЕРН-ЗВЕРН” на центральному пульті роелемента в блоці 70.22.03 і заміну елементів керування в положення „РОЗВЕРН”, контролюють типової конструкції; процес розвертання візуально і по сигнальним - при виконанні технологічних операцій по усулампам на пультах, переводять тумблер „РОЗненню виявлених несправностей паралельно проВЕРН-ЗВЕРН” на центральному пульті керування водять ремонт блоків 70.09.11.00А, 70.22.22.00, в положення „ЗВЕРН”, контролюють процес звер70.22.09.00, 70.22.24.00А, 70.22.13.00А и блоку тання візуально і по сигнальним лампам на пуль70.21.04.00. тах), перевірку р учного складання, розгортання і Ремонтують несправні вузли і блоки згідно з згортання пристрою 70.01, перевірку пристрою технологією їх ремонту, при цьому: 70.01 при керуванні із блоку 70.09.11.00А. - ремонт блоку 70.09.11.00А здійснюється у По закінченню визначених те хнологічних опескладі антенного поста або на спеціально обладрацій, що входять до етапу перевірки вузлів і блонаному робочому місці з використанням контрольків, вилучених з антенно-хвильового пристрою, но-вимірювальних приладів, наприклад, марки В7антенно-поворотного пристрою та пристрою керу22, З1-67, і джерела живлення, наприклад, марки вання променем, переходять безпосередньо до ЛІПС-30, керуючись переліком можливих несправремонту обладнання (вузлів і блоків, що входять ностей і методів їхнього усунення; до складу виробу 9С 18 - див. Фіг.2). - ремонт блоку 70.22.22.00 здійснюється у Перед пошуком несправностей перевіряють складі системи горизонтування або на спеціально правильність установки органів керування, наявобладнаному робочому місці з використанням пеність і справність запобіжників. реліку можливих несправностей і методів їхнього Пошук несправностей проводять шляхом пеусунення; ревірки режимів роботи пристроїв антенного поста - ремонт блоку 70.22.09.00 здійснюється у і виміром параметрів, при цьому пошук несправноскладі пристрою СВА-135 або на спеціально областей здійснюється з використанням засобів напівднаному робочому місці з використанням переліку автоматичного контролю у вигляді світлодіодних можливих несправностей і методів їхнього усуненіндикаторів з органами комутації на окремих блоня; ках для відображення стану, тест-трактових схем, - ремонт блоку 70.22.24.00А здійснюється у схем електричних принципових, переліку можлискладі системи обертання антени СВА-135 з викових несправностей, домагаючись максимального ристанням переліку можливих несправностей і звуження границь несправної ділянки пристрою аж методів їхнього усунення; до субблоку або вузла, причому відмову або не- ремонт блоку 70.22.13.00А здійснюється у справність із точністю до пристрою визначають по складі виробу 9С18 або на спеціально обладнаномнемосхемі центрального пульта керування. При му робочому місці, керуючись операційно-логічною цьому при проведенні технологічних операцій по схемою перевірки та пошуку несправностей, напошуку несправностей, пошук несправностей приприклад, типу ТТСЗ-1, ТТСЗ-2, з використанням строю 70.01 здійснюється за допомогою табло, переліку можливих несправностей і методів їхньонаприклад, марки ЛА1 або ЛА2, на центральному го усунення; пульті керування і таблиці несправностей, пошук - ремонт блоку 70.21.04.00 здійснюється у несправностей пристрою 70.21 здійснюється за складі пристрою керування променем або на спедопомогою тест-трактових схем, наприклад, марки ціально обладнаному робочому місці, керуючись ТТС5, і таблиці несправностей, а пошук несправелектричною схемою даного блоку, наприклад, ностей пристрою 70.22 здійснюється за допомогою типу ЄФ2.087.236ЕЗ, із використанням переліку тест-трактових схем, наприклад, марок ТТС1, можливих несправностей і методів їхнього усунен 17 19972 18 антенний пост, виводять з ремонтного комплексу. Підвищення якості ремонту антенного поста Після цього апаратуру функціонального контролю, виробу 9С18 здійснюють тим, що при усуненні виконтрольно-вимірювальну апаратуру і стенди маявлених несправностей шляхом проведення решини ремонтно-технічного обслуговування розбимонту несправних вузлів і блоків, роблять ремонт рають. вузлів і блоків з їхньою одночасною модернізаціПідвищення ефективності застосування споєю. собу ремонту антенного поста виробу 9С18, який Закінчують етап ремонту тим, що виконують заявляється, у порівнянні з прототипом, досягатехнологічні операції по перевірці і настроюванню ється за рахунок введення у виробничий процес вузлів і блоків з наступною установкою їх у штатні нових те хнологічних операцій, що дозволять підтехнологічні відсіки антенного поста, при цьому вищити якість відремонтованої продукції, а саме, при перевірці пристрою 70.01 при керуванні із блонесправних вузлів і блоків, які входять до складу ку 70.09.11.00А здійснюють технологічні операції, антенно-хвильового пристрою, антенноякі передбачають перевірку режиму розгортання, поворотного пристрою та пристрою керування перевірку перемикання режимів обертання, перепроменем, які, у свою чергу, входять до складу вірку пристрою в режимах електроприводу, гідрозазначеного антенного поста виробу 9С18, який приводу і згортання, а також перевірку пристрою встановлено на зенітно-ракетному комплексі при керуванні від блоку 70.22.22.00 і блоку «БУК». 70.22.09.00. Джерела інформації Далі здійснюють установку антенно1. Научно-популярный журнал «Техника и вохвильового пристрою в транспортувальне полооружение» (вчера, сегодня, завтра). №5-6, 1999, ження. Издательство РОО «Техинформ», М., статья «ЗеНа завершальній стадії ремонту здійснюють нитные ракетные комплексы ПВО сухоп утных приймання антенного поста (після виконання його войск», стр.35-41. ремонту). Перевірка і приймання антенного поста 2. Научно-популярный журнал «Техника и вовиробу 9С18 після ремонту здійснюється ВТК підоружение» (вчера, сегодня, завтра). №5-6, 1999, приємства та представником замовника, а також Издательство РОО «Техинформ», М., статья «Зесилами і засобами цеху, що виконував ремонт. нитные ракетные комплексы ПВО сухоп утных Закінчують комплекс технологічних операцій войск», (станция обнаружения и указания 9С18), по ремонту антенного поста виробу 9С18 тим, що стр.39. здійснюють перевірку працездатності, режимів і 3. К.Я. Орлов, В.А. Пархимович «Ремонт сапараметрів вузлів і блоків згаданого антенного молетов и вертолетов». Издательство «Транспоста як окремо, так і в складі виробу 9С18. При порт», М., 1986, стр.8-9, стр.32 (рис.1.6). цьому проводять перевірку функціонування антен4. С.П. Ксенз «Диагностика и ремонтопригодного поста в режимі розгортання і згортання, переность радиоэлектронных средств», М.: «Радио и вірку точності і часу горизонтування антенного связь», 1989, -248с. - аналог. поста, перевірку швидкостей обертання антенно5. Антенный пост. Руководство по ремонту хвильового пристрою, перевірку функціонування ЩС/9С18 АП Р, Киев, 2004, стр.1-97 - прототип. пристрою 70.21 - пристрою керування променем. 6. «Основы эксплуатации радиоэлектронной Якість ремонту перевіряється зовнішнім оглядом і аппаратуры». Издание второе, переработанное и перевіркою на функціонування на всіх режимах. дополненное. Под ред. канд. техн. наук, доц. В.Ю. Після закінчення ремонту машину з розташоЛавриненко. М.: «Высшая школа», 1978, -320с., ваним у ній виробом 9С18, у якому розміщений ил. ня. 19 19972 20 21 19972 22 23 19972 24 25 Комп’ютерна в ерстка Л.Литв иненко 19972 Підписне 26 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
