Спосіб ремонту станції супроводу цілей радіолокаційного комплексу

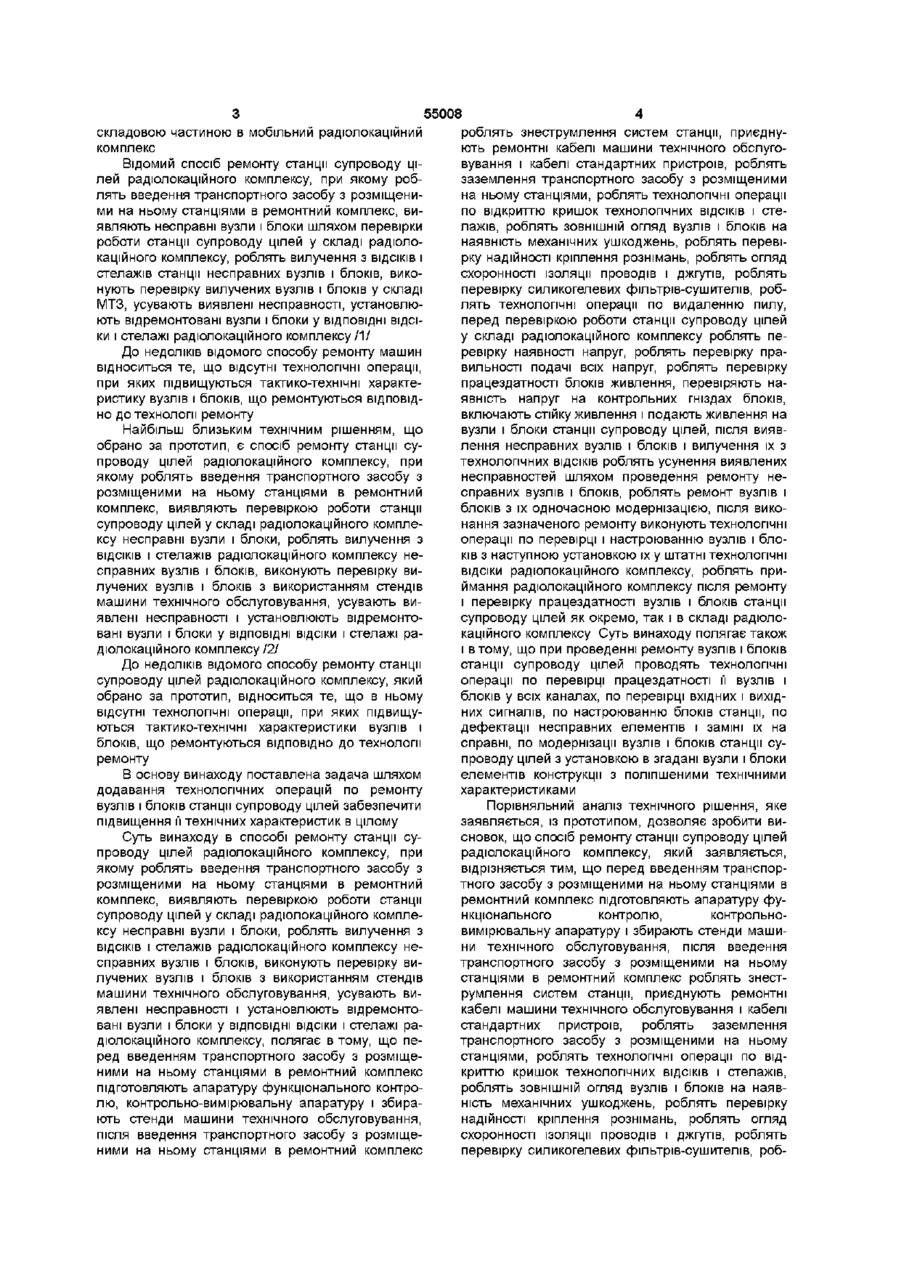

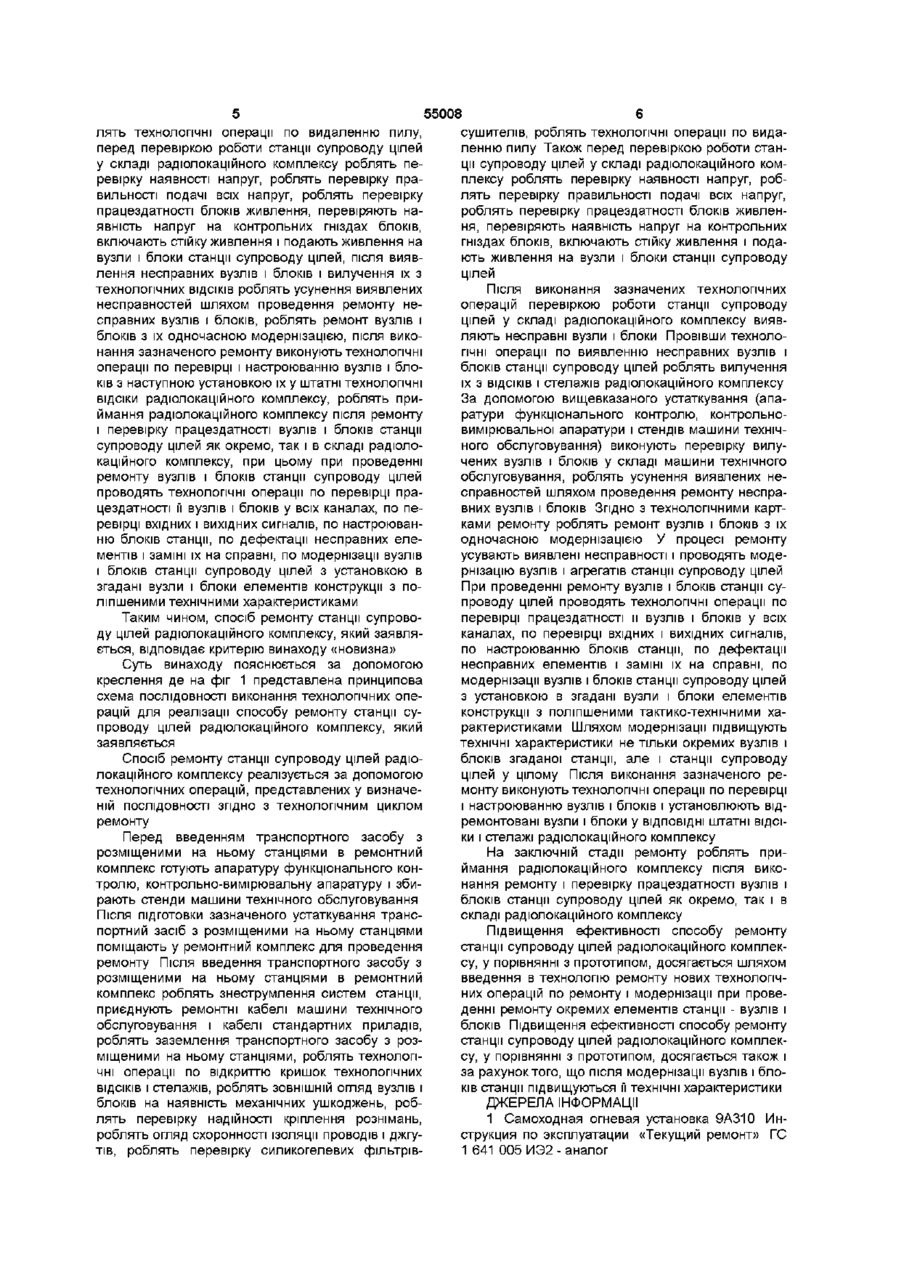

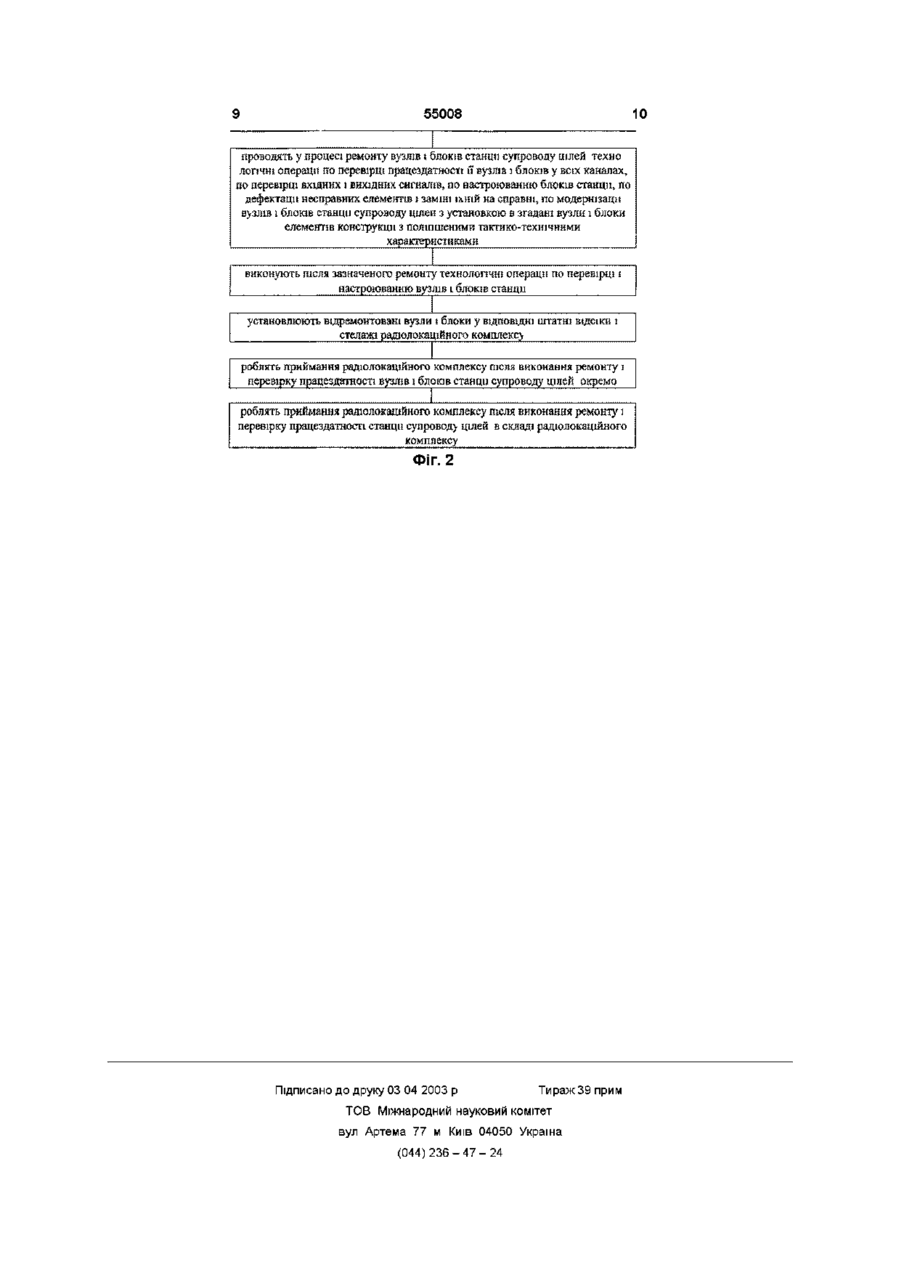

1 Спосіб ремонту станції супроводу цілей радіолокаційного комплексу, при якому вводять транспортний засіб з розміщеними на ньому станціями в ремонтний комплекс, виявляють перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу несправні вузли і блоки, вилучають з ВІДСІКІВ І стелажів радіолокаційного комплексу несправні вузли і блоки, перевіряють вилучені вузли і блоки з використанням стендів машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ і стелажі радіолокаційного комплексу, який відрізняється тим, що перед введенням транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс підготовляють апаратуру функціонального контролю, контрольновимірювальну апаратуру і збирають стенди машини технічного обслуговування, після введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс знеструмлюють системи станції, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних пристроїв, заземлюють транспортний засіб з розміщеними на ньому станціями, відкривають кришки технологічних ВІДСІКІВ і стелажів, виконують ЗОВНІШНІЙ огляд вузлів і блоків на наявність механічних ушкоджень, перевіряють надійність кріплення роз'єднувачів, виконують ог Винахід відноситься до галузі озброєння, зокрема, до способів ремонту виробів мобільного ляд ЦІЛОСТІ ізоляції проводів і джгутів, перевіряють силикогелеві фільтри-сушильники, видаляють пил, перед перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу виконують перевірку наявності напруг, перевіряють правильність подачі всіх напруг, перевіряють працездатність блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції супроводу цілей, після виявлення несправних вузлів і блоків і вилучення їх з технологічних ВІДСІКІВ усувають виявлені несправності шляхом проведення ремонту несправних вузлів і блоків, виконують ремонт вузлів і блоків з їх одночасною модернізацією, після ремонту перевіряють і настроюють вузли і блоки, встановлюють їх у штатні технологічні ВІДСІКИ радіолокаційного комплексу, виконують прийомку радіолокаційного комплексу після ремонту і перевірку працездатності вузлів і блоків станції супроводу цілей як окремо, так і в складі радіолокаційного комплексу 2 Спосіб ремонту станції супроводу цілей радіолокаційного комплексу за п 1, який відрізняється тим, що при проведенні ремонту вузлів і блоків станції супроводу цілей виконують технологічні операції по перевірці працездатності її вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по настроюванню блоків станції, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків станції супроводу цілей, проводять технологічні операції по перевірці працездатності и вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по настроюванню блоків станції, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків станції супроводу цілей 3 установкою в згадані вузли і блоки елементів конструкції з поліпшеними технічними характеристиками радіолокаційного комплексу, а саме, до способів ремонту станцій супроводу цілей, які входять 00 о о ю ю 55008 складовою частиною в мобільний радіолокаційний комплекс Відомий спосіб ремонту станції супроводу цілей радіолокаційного комплексу, при якому роблять введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи станції супроводу цілей у складі радіолокаційного комплексу, роблять вилучення з ВІДСІКІВ і стелажів станції несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків у складі МТЗ, усувають виявлені несправності, установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ І стелажі радіолокаційного комплексу/1/ До недоліків відомого способу ремонту машин відноситься те, що відсутні технологічні операції, при яких підвищуються тактико-технічні характеристику вузлів і блоків, що ремонтуються ВІДПОВІДНО до технології ремонту Найбільш близьким технічним рішенням, що обрано за прототип, є спосіб ремонту станції супроводу цілей радіолокаційного комплексу, при якому роблять введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс, виявляють перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу несправні вузли і блоки, роблять вилучення з ВІДСІКІВ і стелажів радіолокаційного комплексу несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків з використанням стендів машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ і стелажі радіолокаційного комплексу/2/ До недоліків відомого способу ремонту станції супроводу цілей радіолокаційного комплексу, який обрано за прототип, відноситься те, що в ньому відсутні технологічні операції, при яких підвищуються тактико-технічні характеристики вузлів і блоків, що ремонтуються ВІДПОВІДНО до технології ремонту В основу винаходу поставлена задача шляхом додавання технологічних операцій по ремонту вузлів і блоків станції супроводу цілей забезпечити підвищення її технічних характеристик в цілому Суть винаходу в способі ремонту станції супроводу цілей радіолокаційного комплексу, при якому роблять введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс, виявляють перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу несправні вузли і блоки, роблять вилучення з ВІДСІКІВ і стелажів радіолокаційного комплексу несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків з використанням стендів машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ і стелажі радіолокаційного комплексу, полягає в тому, що перед введенням транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс підготовляють апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування, після введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс 4 роблять знеструмлення систем станції, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних пристроїв, роблять заземлення транспортного засобу з розміщеними на ньому станціями, роблять технологічні операції по відкриттю кришок технологічних ВІДСІКІВ і стелажів, роблять ЗОВНІШНІЙ огляд вузлів і блоків на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку силикогелевих фільтрів-сушителів, роблять технологічні операції по видаленню пилу, перед перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції супроводу цілей, після виявлення несправних вузлів і блоків і вилучення їх з технологічних ВІДСІКІВ роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків, роблять ремонт вузлів і блоків з їх одночасною модернізацією, після виконання зазначеного ремонту виконують технологічні операції по перевірці і настроюванню вузлів і блоків з наступною установкою їх у штатні технологічні ВІДСІКИ радіолокаційного комплексу, роблять приймання радіолокаційного комплексу після ремонту і перевірку працездатності вузлів і блоків станції супроводу цілей як окремо, так і в складі радіолокаційного комплексу Суть винаходу полягає також і в тому, що при проведенні ремонту вузлів і блоків станції супроводу цілей проводять технологічні операції по перевірці працездатності її вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по настроюванню блоків станції, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків станції супроводу цілей з установкою в згадані вузли і блоки елементів конструкції з поліпшеними технічними характеристиками Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що спосіб ремонту станції супроводу цілей радіолокаційного комплексу, який заявляється, відрізняється тим, що перед введенням транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс підготовляють апаратуру функціонального контролю, контрольновимірювальну апаратуру і збирають стенди машини технічного обслуговування, після введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс роблять знеструмлення систем станції, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних пристроїв, роблять заземлення транспортного засобу з розміщеними на ньому станціями, роблять технологічні операції по відкриттю кришок технологічних ВІДСІКІВ і стелажів, роблять ЗОВНІШНІЙ огляд вузлів і блоків на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку силикогелевих фільтрів-сушителів, роб 55008 лять технологічні операції по видаленню пилу, перед перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції супроводу цілей, після виявлення несправних вузлів і блоків і вилучення їх з технологічних ВІДСІКІВ роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків, роблять ремонт вузлів і блоків з їх одночасною модернізацією, після виконання зазначеного ремонту виконують технологічні операції по перевірці і настроюванню вузлів і блоків з наступною установкою їх у штатні технологічні ВІДСІКИ радіолокаційного комплексу, роблять приймання радіолокаційного комплексу після ремонту і перевірку працездатності вузлів і блоків станції супроводу цілей як окремо, так і в складі радіолокаційного комплексу, при цьому при проведенні ремонту вузлів і блоків станції супроводу цілей проводять технологічні операції по перевірці працездатності її вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по настроюванню блоків станції, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків станції супроводу цілей з установкою в згадані вузли і блоки елементів конструкції з поліпшеними технічними характеристиками Таким чином, спосіб ремонту станції супроводу цілей радіолокаційного комплексу, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою креслення де на фіг 1 представлена принципова схема ПОСЛІДОВНОСТІ виконання технологічних операцій для реалізації способу ремонту станції супроводу цілей радіолокаційного комплексу, який заявляється Спосіб ремонту станції супроводу цілей радіолокаційного комплексу реалізується за допомогою технологічних операцій, представлених у визначеній ПОСЛІДОВНОСТІ згідно з технологічним циклом ремонту Перед введенням транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс готують апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування Після ПІДГОТОВКИ зазначеного устаткування транспортний засіб з розміщеними на ньому станціями поміщають у ремонтний комплекс для проведення ремонту Після введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс роблять знеструмлення систем станції, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних приладів, роблять заземлення транспортного засобу з розміщеними на ньому станціями, роблять технологічні операції по відкриттю кришок технологічних ВІДСІКІВ і стелажів, роблять ЗОВНІШНІЙ ОГЛЯД вузлів і блоків на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку силикогелевих фільтрів 6 сушителів, роблять технологічні операції по видаленню пилу Також перед перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції супроводу цілей Після виконання зазначених технологічних операцій перевіркою роботи станції супроводу цілей у складі радіолокаційного комплексу виявляють несправні вузли і блоки Провівши технологічні операції по виявленню несправних вузлів і блоків станції супроводу цілей роблять вилучення їх з ВІДСІКІВ і стелажів радіолокаційного комплексу За допомогою вищевказаного устаткування (апаратури функціонального контролю, контрольновимірювальної апаратури і стендів машини технічного обслуговування) виконують перевірку вилучених вузлів і блоків у складі машини технічного обслуговування, роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків Згідно З технологічними картками ремонту роблять ремонт вузлів і блоків з їх одночасною модернізацією У процесі ремонту усувають виявлені несправності і проводять модернізацію вузлів і агрегатів станції супроводу цілей При проведенні ремонту вузлів і блоків станції супроводу цілей проводять технологічні операції по перевірці працездатності и вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по настроюванню блоків станції, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків станції супроводу цілей з установкою в згадані вузли і блоки елементів конструкції з поліпшеними тактико-технічними характеристиками Шляхом модернізації підвищують технічні характеристики не тільки окремих вузлів і блоків згаданої станції, але і станції супроводу цілей у цілому Після виконання зазначеного ремонту виконують технологічні операції по перевірці і настроюванню вузлів і блоків і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ штатні ВІДСІКИ І стелажі радіолокаційного комплексу На заключній стадії ремонту роблять приймання радіолокаційного комплексу після виконання ремонту і перевірку працездатності вузлів і блоків станції супроводу цілей як окремо, так і в складі радіолокаційного комплексу Підвищення ефективності способу ремонту станції супроводу цілей радіолокаційного комплексу, у порівнянні з прототипом, досягається шляхом введення в технологію ремонту нових технологічних операцій по ремонту і модернізації при проведенні ремонту окремих елементів станції - вузлів і блоків Підвищення ефективності способу ремонту станції супроводу цілей радіолокаційного комплексу, у порівнянні з прототипом, досягається також і за рахунок того, що після модернізації вузлів і блоків станції підвищуються її технічні характеристики ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Самоходная огневая установка 9А310 Инструкция по эксплуатации «Текущий ремонт» ГС 1 641 005 ИЭ2 - аналог 7 55008 8 2 "Инструкция по эксплуатации изделия хождение и устранение неисправностей", 1982 ЦК2 076 022 ИЭ " Часть вторая Книга вторая "Напрототип готують апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування транспортний засіб з розміщеними на ньому станціями розміщують в ремонтний комплекс длн проведення ремонту виконують технологічні операції по знеструмленню систем станції, по приєднанню ремонтних кабелів машини технічного обслуговування і кабелів стандартних приладів, по заземленню транспортного засобу з розміщеними на ньому станціями роблять технологічні операції по відкриттю кришок технологічних шдсікш і стелажів, роблять зовнішній огляд вузлів і блоків на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводш і джгутів, роблять перевірку силикогеле шх фшіьтрів-сушителш, роблять технологічні операції по видаленню пилу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоку живлення, перевіряють наявність напруг на контрольних гніздах блоків включають стійку живлення t подають живлення на вузли І блоки станції супроводу цілей виявляють несправні вузли і блоки роблять вилучення неспразних вузлів і блоків з відсіків і стелажів радіолокаційного комплексу ___ __ виконують за допомогою апаратури функціонального контролю, конгрольновимірювальної апаратури і стендів машини технічного обслуговування перевірку вилучених вузлів і блоків з використанням стендів машини технічного обслуговування роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків ВІДПОВІДНО до технологічних карток ремонту роблять ремонт вузив і блоків з їх одночасною модернізацією _____ усувають у процесі ремонт) виявлені несправності і проводять модернізацію вузлів І агрегатів станції супроводу цшей ФІГ. 1 10 55008 проводять у процесі ремонту вузлів і блоків станин супроводу цілей техно ЛОГІЧНІ операції по перевірці працездатності її вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по настроюванню блоків станції, по дефектаци несправних елементів і замші їхній на справні, по модернізації вузлів і блоків станції супроводу цілей з установкою в згадані вузли і блоки елементів конструкції з поліпшеними тактико-техшчними характеристиками виконують після зазначеного ремонту технологічні операції по перевірці: настроюванню вузлів і блоків станції установлюють відремонтовані вузли і блоки у відповідні штатні відсіки і стелажі радіолокаційного комплексу роблять приймання радіолокаційного комплексу після виконання ремонту і перевірку працездатності вузлт і блоків станції супроводу цілей окремо роолять приймання радіолокаційного комплексу після виконання ремонту і перевірку працездатності станції супроводу цілей в складі радіолокаційного комплексу ^^ Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
