H01Q 19/10 — з використанням відображають поверхонь

Номер патенту: 49709

Опубліковано: 11.05.2010

Автори: Пасльон Володимир Володимирович, Михайлова Ганна Володимирівна, Михайлов Максим Володимирович, Вахнова Олена Володимирівна, Федотова Марина Вячеславівна, Іваніцин Вадим Євгенович

МПК: H01Q 19/10

Мітки: скануюча, антена, багатопроменева, дзеркальна

Формула / Реферат:

1. Багатопроменева дзеркальна скануюча антена, що містить основне параболічне й допоміжне дзеркала, виконані з радіопрозорого матеріалу й покриті реверсивним матеріалом, опромінювач і джерела керуючих сигналів, розташовані у розкриві й зі зворотного боку основного дзеркала, при цьому фокус основного параболічного дзеркала збігається з фокусом допоміжного дзеркала, яка відрізняється тим, що опромінювач розташований у фокусі основного...

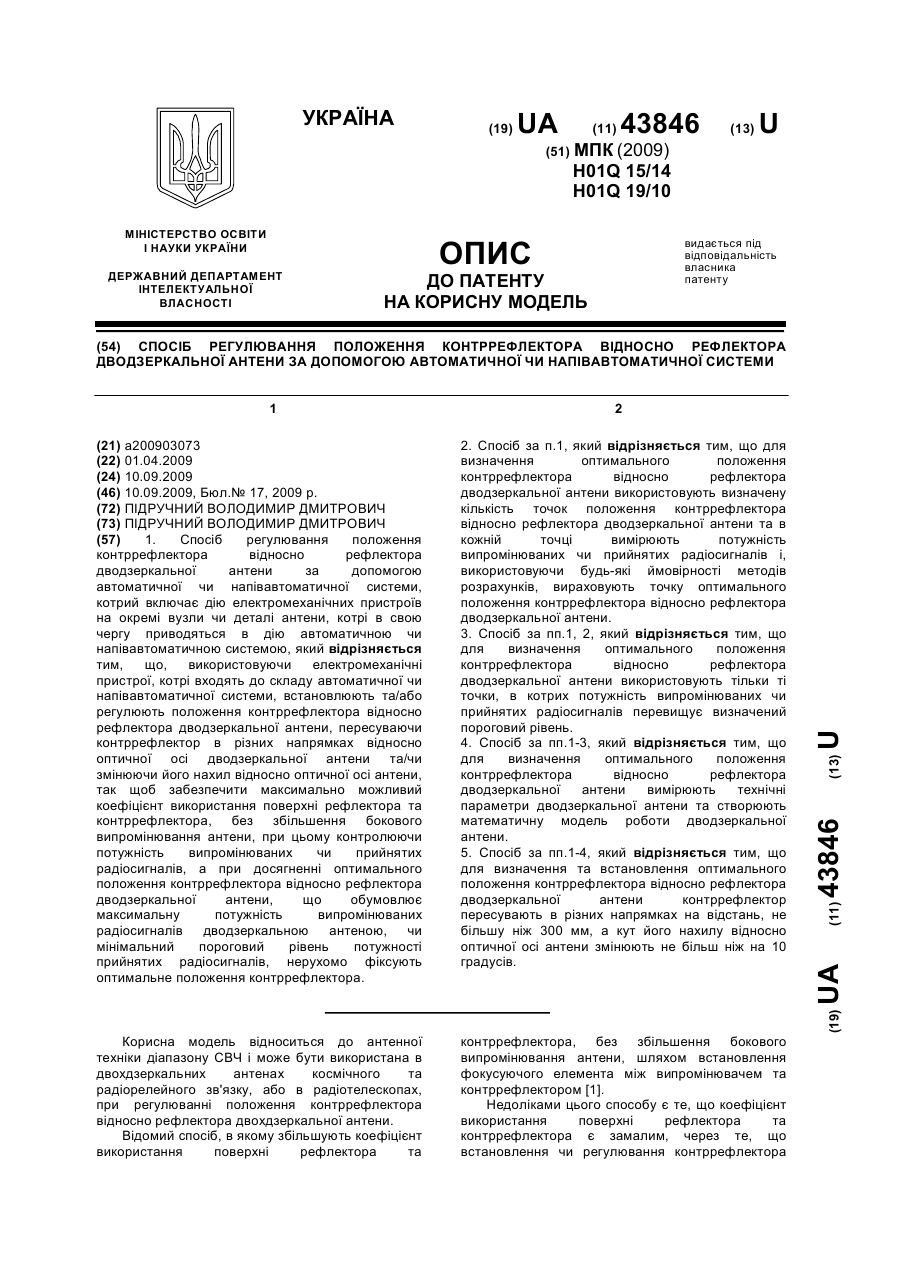

Номер патенту: 43846

Опубліковано: 10.09.2009

Автор: Підручний Володимир Дмитрович

МПК: H01Q 15/14, H01Q 19/10

Мітки: положення, рефлектора, антени, допомогою, системі, контррефлектора, автоматичної, спосіб, регулювання, дводзеркальної, напівавтоматичної, відносної

Формула / Реферат:

1. Спосіб регулювання положення контррефлектора відносно рефлектора дводзеркальної антени за допомогою автоматичної чи напівавтоматичної системи, котрий включає дію електромеханічних пристроїв на окремі вузли чи деталі антени, котрі в свою чергу приводяться в дію автоматичною чи напівавтоматичною системою, який відрізняється тим, що, використовуючи електромеханічні пристрої, котрі входять до складу автоматичної чи напівавтоматичної системи,...

Номер патенту: 86448

Опубліковано: 27.04.2009

Автори: Хлуднева Ганна Володимирівна, Михайлов Максим Володимирович, Пасльон Володимир Володимирович, Ольшевський Олександр Лаврентійович

МПК: H01Q 19/10

Мітки: антена, всеспрямована

Формула / Реферат:

Всеспрямована антена, що містить круглий хвилевід, первинний випромінювач та рефлектор, яка відрізняється тим, що вона додатково містить не менш ніж два рефлектори, при цьому всі рефлектори виконані з реверсивного матеріалу, а бічна поверхня кожного з рефлекторів являє собою поверхню, утворену обертанням відрізка довільної кривої, різної для кожного рефлектора, один кінець якої лежить на осі обертання, а інший пересувається навколо осі...

Номер патенту: 30945

Опубліковано: 25.03.2008

Автор: Редін Максім Ігоревіч

МПК: H01Q 19/10

Мітки: ширококутовим, дзеркальна, скануванням, сферична, антена

Формула / Реферат:

Сферична дзеркальна антена із ширококутовим скануванням, що складається зі сферичного дзеркала, яка відрізняється тим, що виконано на одному дзеркалі напівсферичний профіль з випромінювальною системою у вигляді синфазної 4-х елементної антенної решітки зрізаних  конічних спіральних випромінювачів.

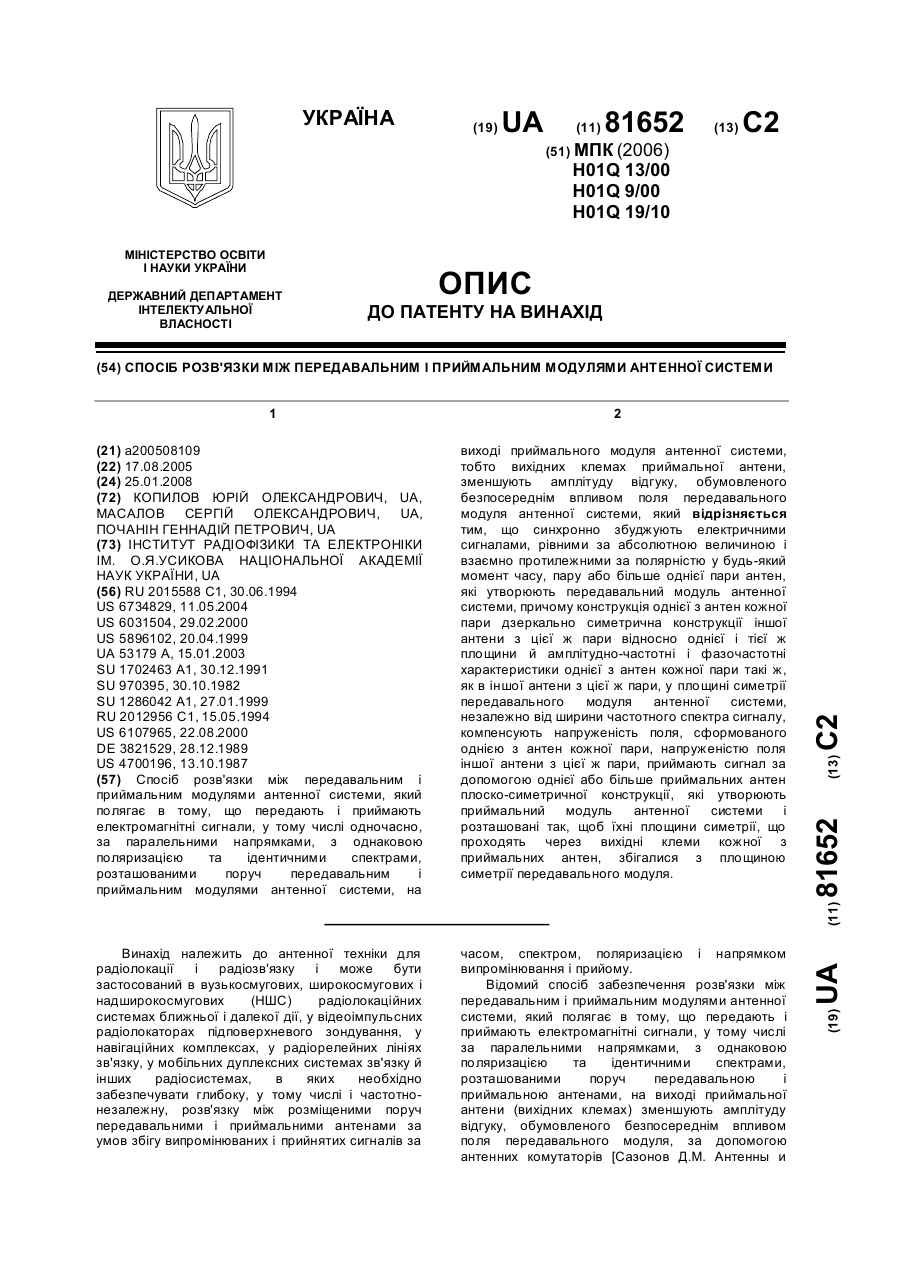

Номер патенту: 81652

Опубліковано: 25.01.2008

Автори: Почанін Геннадій Петрович, Копилов Юрій Олександрович, Масалов Сергій Олександрович

МПК: H01Q 9/00, H01Q 13/00, H01Q 19/10 ...

Мітки: спосіб, модулями, передавальним, системі, приймальним, антенної, розв'язки

Формула / Реферат:

Спосіб розв'язки між передавальним і приймальним модулями антенної системи, який полягає в тому, що передають і приймають електромагнітні сигнали, у тому числі одночасно, за паралельними напрямками, з однаковою поляризацією та ідентичними спектрами, розташованими поруч передавальним і приймальним модулями антенної системи, на виході приймального модуля антенної системи, тобто вихідних клемах приймальної антени, зменшують амплітуду відгуку,...

Номер патенту: 25901

Опубліковано: 27.08.2007

Автори: Михайлов Максим Володимирович, Ольшевський Олександр Лаврентійович, Хлуднева Ганна Володимирівна, Пасльон Володимир Володимирович

МПК: H01Q 19/10

Мітки: антена, всеспрямована

Формула / Реферат:

Всеспрямована антена, що містить круглий хвилевід, первинний випромінювач та рефлектор, яка відрізняється тим, що вона містить не менш ніж два рефлектори, виконаних з реверсивного матеріалу, а бічна поверхня кожного з рефлекторів являє собою поверхню, утворену обертанням відрізка довільної кривої, один кінець якого лежить на осі обертання, а інший пересувається навколо осі обертання по колу, центр якого лежить на осі обертання.

Номер патенту: 17304

Опубліковано: 15.09.2006

Автори: Михайлов Максим Володимирович, Пасльон Володимир Володимирович

МПК: H01Q 19/10

Мітки: антена, всеспрямована

Формула / Реферат:

Всеспрямована антена, що містить круглий хвилевід, первинний випромінювач і конічний рефлектор, вісь якого збігається з віссю випромінювача, яка відрізняється тим, що конічний рефлектор виконаний з можливістю зменшення або збільшення відбивної бічної поверхні конуса.

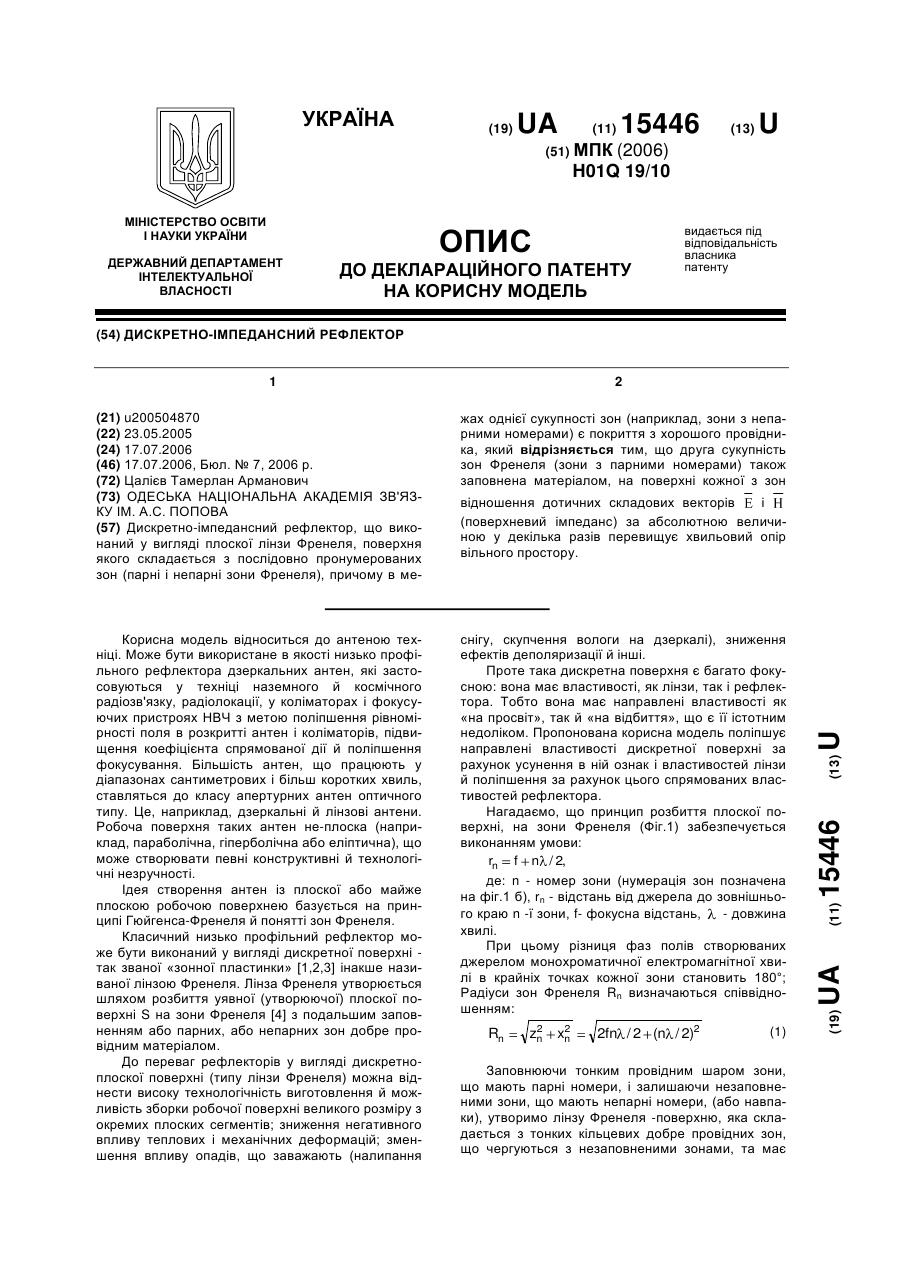

Номер патенту: 15446

Опубліковано: 17.07.2006

Автор: Цалієв Тамерлан Арманович

МПК: H01Q 19/10

Мітки: дискретно-імпедансний, рефлектор

Формула / Реферат:

Дискретно-імпедансний рефлектор, що виконаний у вигляді плоскої лінзи Френеля, поверхня якого складається з послідовно пронумерованих зон (парні і непарні зони Френеля), причому в межах однієї сукупності зон (наприклад, зони з непарними номерами) є покриття з хорошого провідника, який відрізняється тим, що друга сукупність зон Френеля (зони з парними номерами) також заповнена матеріалом, на поверхні кожної з зон відношення дотичних складових...

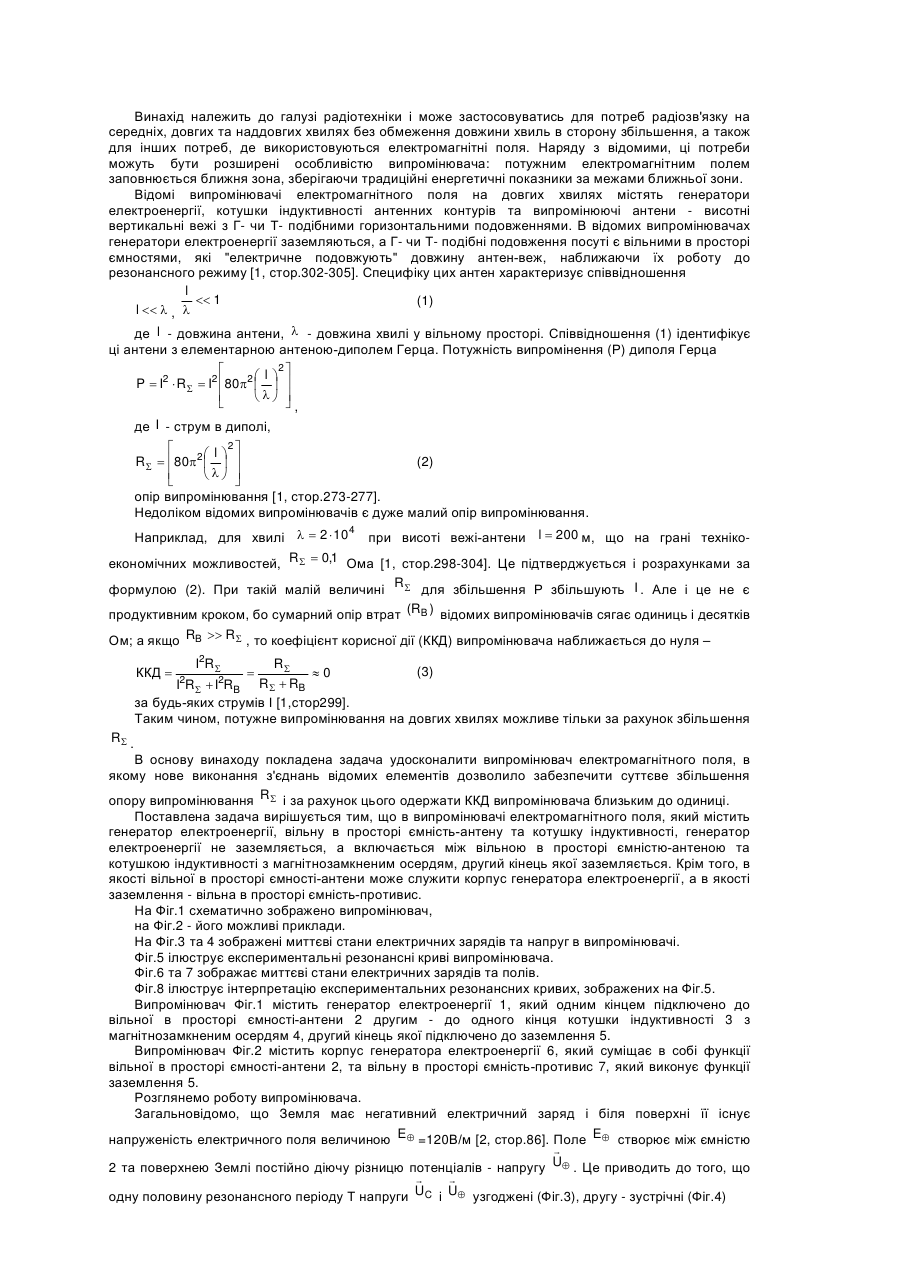

Номер патенту: 72497

Опубліковано: 15.03.2005

Автори: Крюк Віталій Григорович, Яцишин Віталій Анатолійович, Бельдій Микола Миколайович

МПК: H01Q 19/10, H01Q 3/00

Мітки: поля, електромагнітного, випромінювач

Формула / Реферат:

1. Випромінювач електромагнітного поля, що містить генератор електроенергії, антену та котушку індуктивності, який відрізняється тим, що генератор електроенергії включено між антеною і котушкою індуктивності з магнітозамкнутим осердям, один кінець якої заземлено.2. Випромінювач за п. 1, який відрізняється тим, що функцію антени виконує корпус генератора електроенергії.3. Випромінювач за пп. 1 або 2, який відрізняється тим, що...

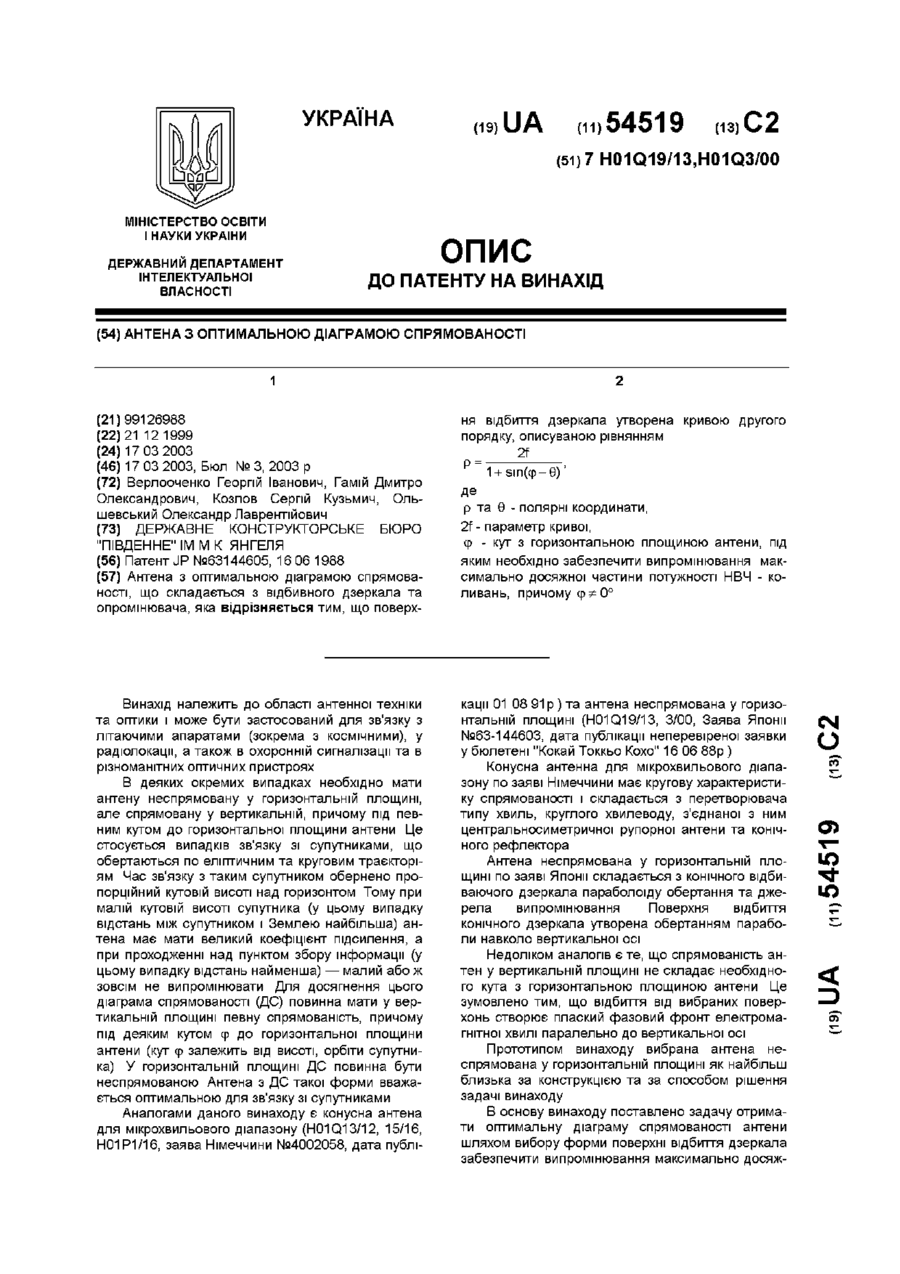

Номер патенту: 54519

Опубліковано: 17.03.2003

Автори: Верлооченко Георгій Іванович, Ольшевський Олександр Лаврентійович, Гамій Дмитро Олександрович, Козлов Сергій Кузьмич

МПК: H01Q 19/10, H01Q 3/00

Мітки: діаграмою, антена, спрямованості, оптимальною

Формула / Реферат:

Антена з оптимальною діаграмою спрямованості, що складається з відбивного дзеркала та опромінювача, яка відрізняється тим, що поверхня відбиття дзеркала утворена кривою другого порядку, описуваною рівнянням:де  та  -...

Номер патенту: 36051

Опубліковано: 15.05.2002

Автори: Матущенко Анатолій Григорович, Івашкевич Віктор Григорович, Мокеєв Юрій Генадійович, Гряник Михайло Васильович, Наритник Теодор Миколайович, Аніщенко Сергій Євгенович, Войтенко Олександр Григорович, Немчин Олександр Федорович, Малєв Валерій Іванович, КОПНОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ

МПК: H01Q 19/10

Мітки: спрямованості, діаграмою, дзеркальна, круговою, антена

Формула / Реферат:

Дзеркальна антена з круговою діаграмою спрямованості, що має головне дзеркало як тіло обертання з параболічною твірною поверхні, допоміжне дзеркало та опромінювальний вузол, яка відрізняється тим, що фокус параболічної твірної головного дзеркала зміщений відносно осі симетрії антени, а допоміжне дзеркало має еліптичну твірну поверхню з фокальною довжиноюта...

Номер патенту: 43682

Опубліковано: 17.12.2001

Автори: Перекатій Олександр Володимирович, Замятін Вадим Іванович

МПК: H01Q 19/10

Мітки: система, перископічна, антенна

Формула / Реферат:

Перископічна антенна система, що складається з опромінювача, відбивача, виконаного у вигляді металевого екрану, та перевипромінювачів, яка відрізняється тим, що діаграму спрямованості у повздовжньому до площини екрана напрямку утворюють перевипромінювачів, виконані у вигляді двох електрично зв'язаних антенних решіток, причому елементи першої решітки виконано у вигляді спіралей, а другої у вигляді петльових вертикальних вібраторів.

Номер патенту: 35742

Опубліковано: 16.04.2001

Автори: Дикий Яків Леонідович, Белінський Борис Олексійович

МПК: H01Q 19/10, G01R 29/10

Мітки: полігон, антенний, дводзеркальний, компактний

Формула / Реферат:

Дводзеркальний антенний компактний полігон, що включає основний і допоміжний відбивачі, які являють собою прямокутні вирізки з параболічних циліндрів, твірні яких розташовані в ортогональних площинах, і опромінювач, установлений на фокальній лінії допоміжного відбивача, який відрізняється тим, що вертикальний розмір допоміжного відбивача збільшен на ,...

Номер патенту: 35885

Опубліковано: 16.04.2001

Автори: Васильченко Сергій Дмитрович, Максютин Віктор Григорович

МПК: H01Q 19/10

Мітки: система, антенна

Формула / Реферат:

Антенна система, що містить   рефлектор у вигляді зрізаного еліпсоїда обертання і опромінювач, зв'язаний з джерелом енергії, яка відрізняється тим, що опромінювач виконаний з явно вираженим фазовим центром і встановлений у вершині еліпсоїда обертання, система додатково забезпечена контррефлектором, який виконаний у вигляді гіперболоїда обертання, при цьому внутрішній фокус гіперболоїда співпадає з ближнім фокусом еліпсоїда, а зовнішній фокус...

Номер патенту: 31143

Опубліковано: 15.12.2000

Автори: Сиротюк Володимир Григорович, Пастернак Богдан Миронович, Бойко Олександр Валерійович, Кущак Ігор Володимирович, Сиротюк Віктор Володимирович, Маркович Іван Миколайович

МПК: H01Q 19/10

Мітки: антени, дзеркальної, спосіб, виготовлення

Текст:

...(стапелі) без перевстановлення. На фіг.1 показана схема встановлення каркасу дзеркала антени в пристосуванні (стапелі) при складанні та механічній обробці, на фіг.2 - вид А на фіг.1, на фіг.З - види В та Г на фіг.1, на фіг.4 - розрізи Д-Д та Е-Е на фіг.1, на фіг.З - розріз Ж-Ж на фіг.1, на фіг.6 - розріз К-К на фіг.2. Запропонований спосіб виготовлення дзеркальної антени реалізується таким чином. Попередньо відштамповані та з'єднані в...

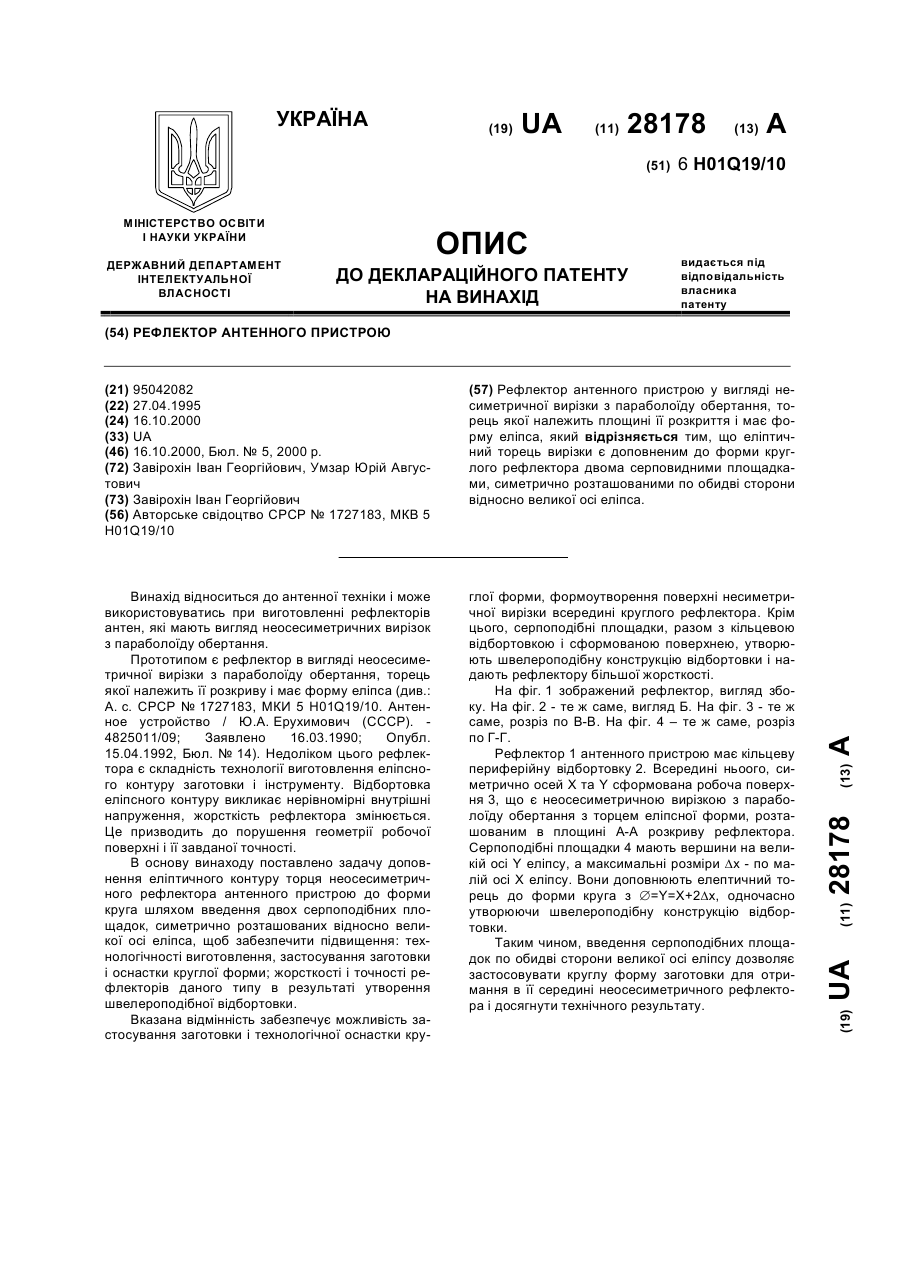

Номер патенту: 28178

Опубліковано: 16.10.2000

Автори: Завірохін Іван Георгійович, Умзар Юрій Августович

МПК: H01Q 19/10

Мітки: рефлектор, пристрою, антенного

Формула / Реферат:

Рефлектор антенного пристрою у вигляді несиметричної вирізки з параболоїду обертання, торець якої належить площині її розкриття і має форму еліпсу, який відрізняється тим, що еліптичний торець вирізки є доповненим до форми круглого рефлектора двома серповидними площадками, симетрично розташованими по обидві сторони відносно великої осі еліпсу.

Номер патенту: 286

Опубліковано: 30.04.1993

Автори: Малечіц Євген Андрійович, Андрусенко Володимир Петрович, Ерухимович Юрій Абрамович, Скрипняк Олександр Олександрович

МПК: H01Q 19/10

Мітки: антена, симетрично-осьова, дводзеркальна

Формула / Реферат:

Двухзеркальная осесимметричная антенна, содержащая основное параболическое зеркало, вспомогательное зеркало в виде тела вращения с образующей кривой второго порядка, первый фокус которой совмещен с фокусом параболической образующей основного параболического зеркала, а второй фокус - с фазовым центром рупорного облучателя, отличающаяся тем, что образующая тела вращения, формирующая поверхность вспомогательного зеркала, является огибающей...
