Спосіб ремонту станції виявлення цілей радіолокаційного комплексу

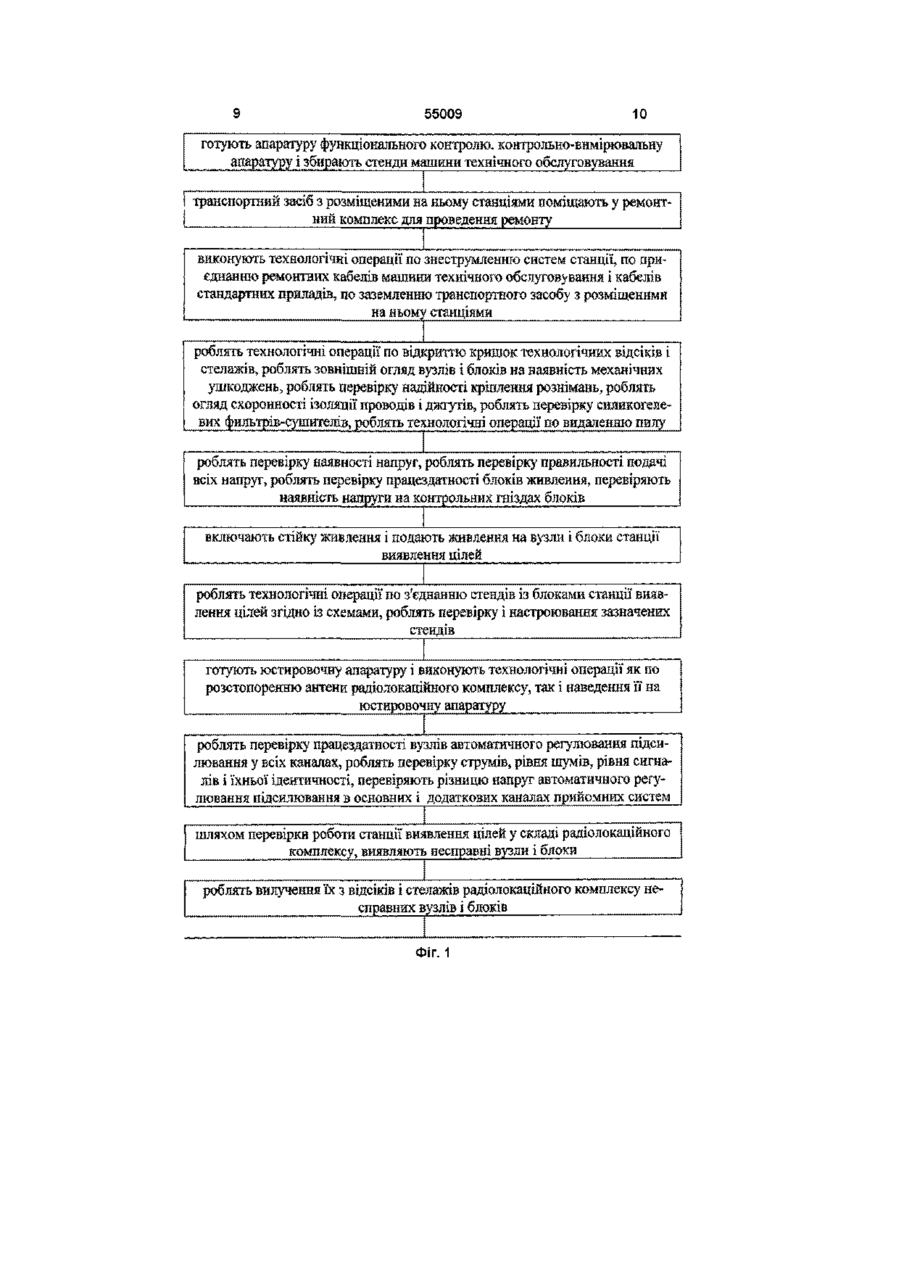

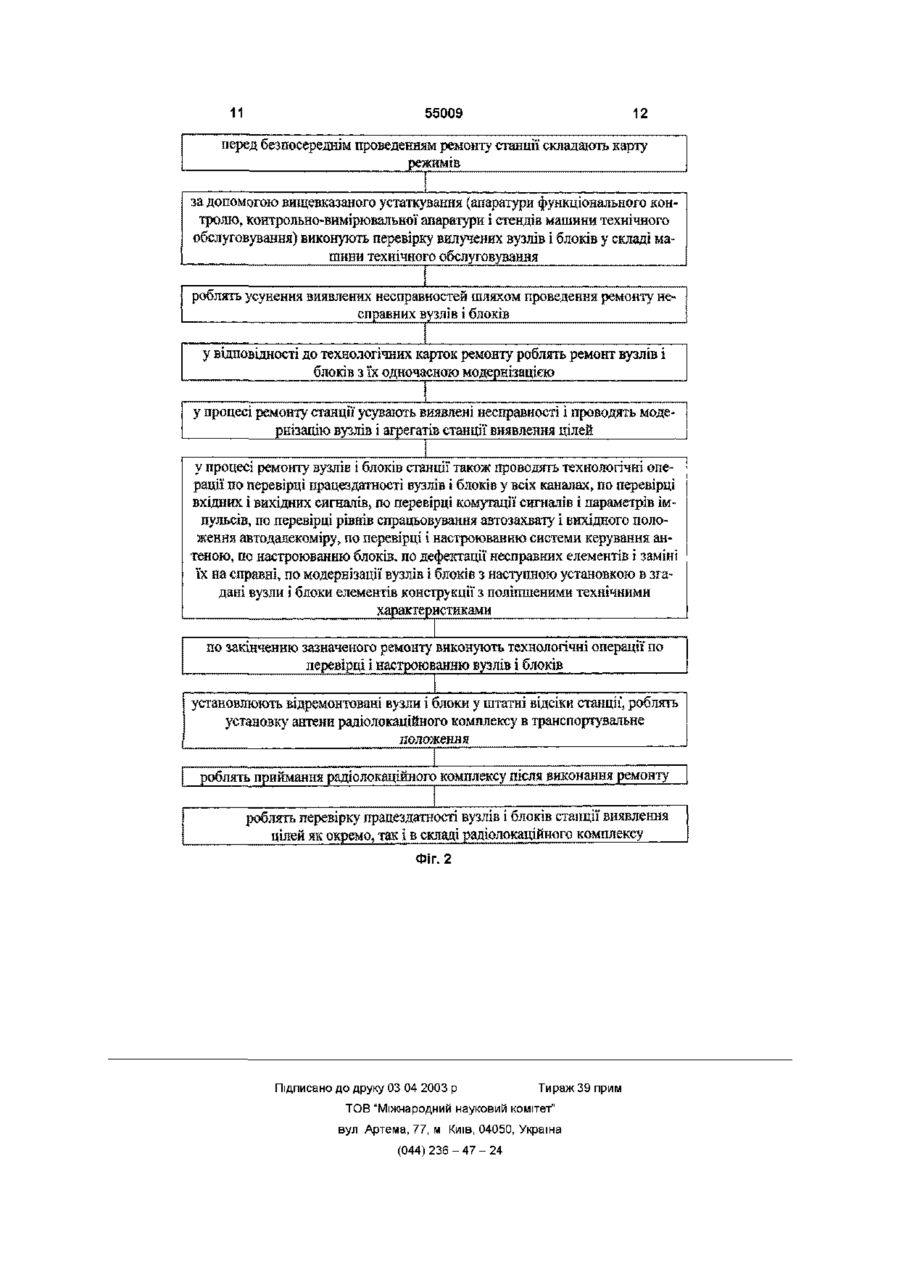

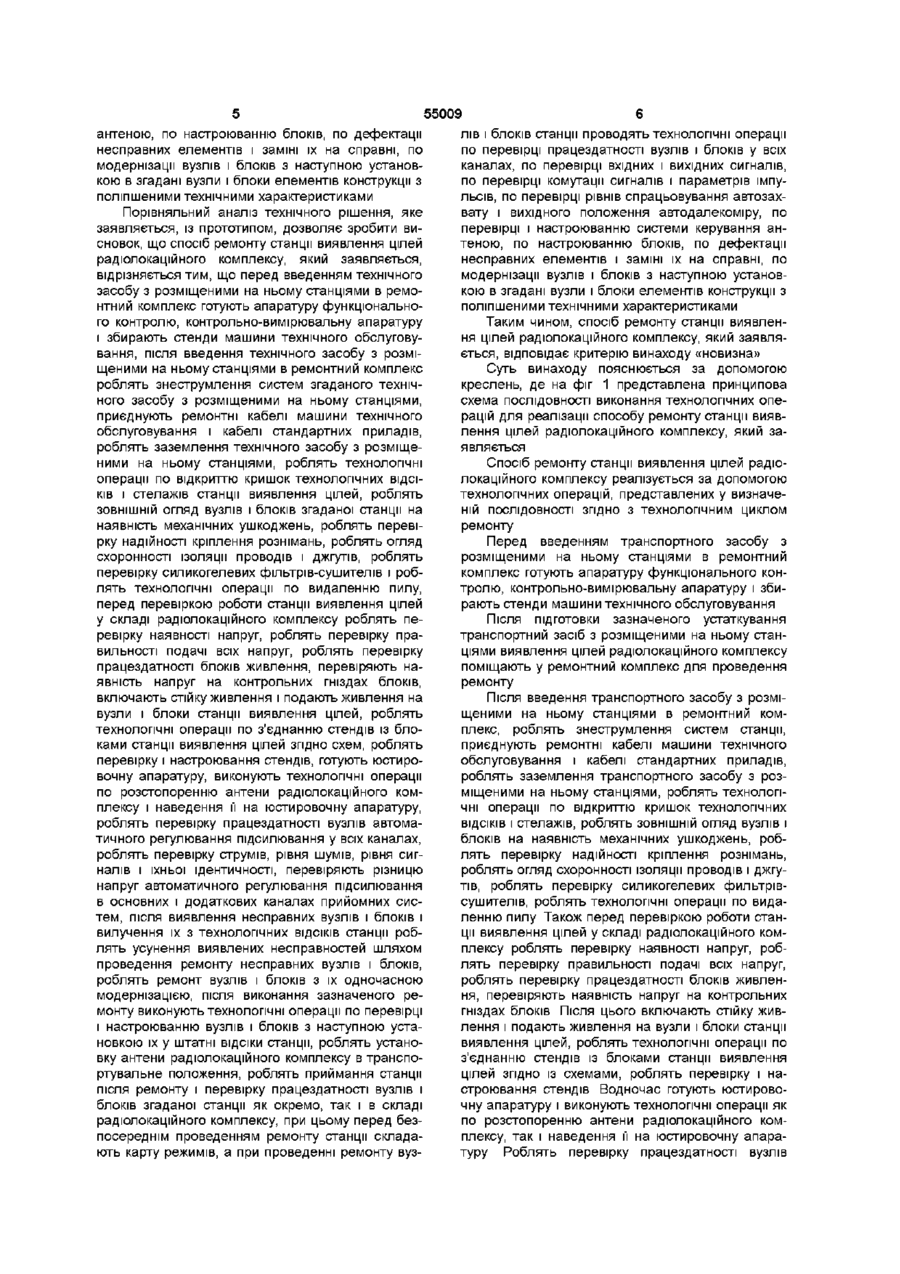

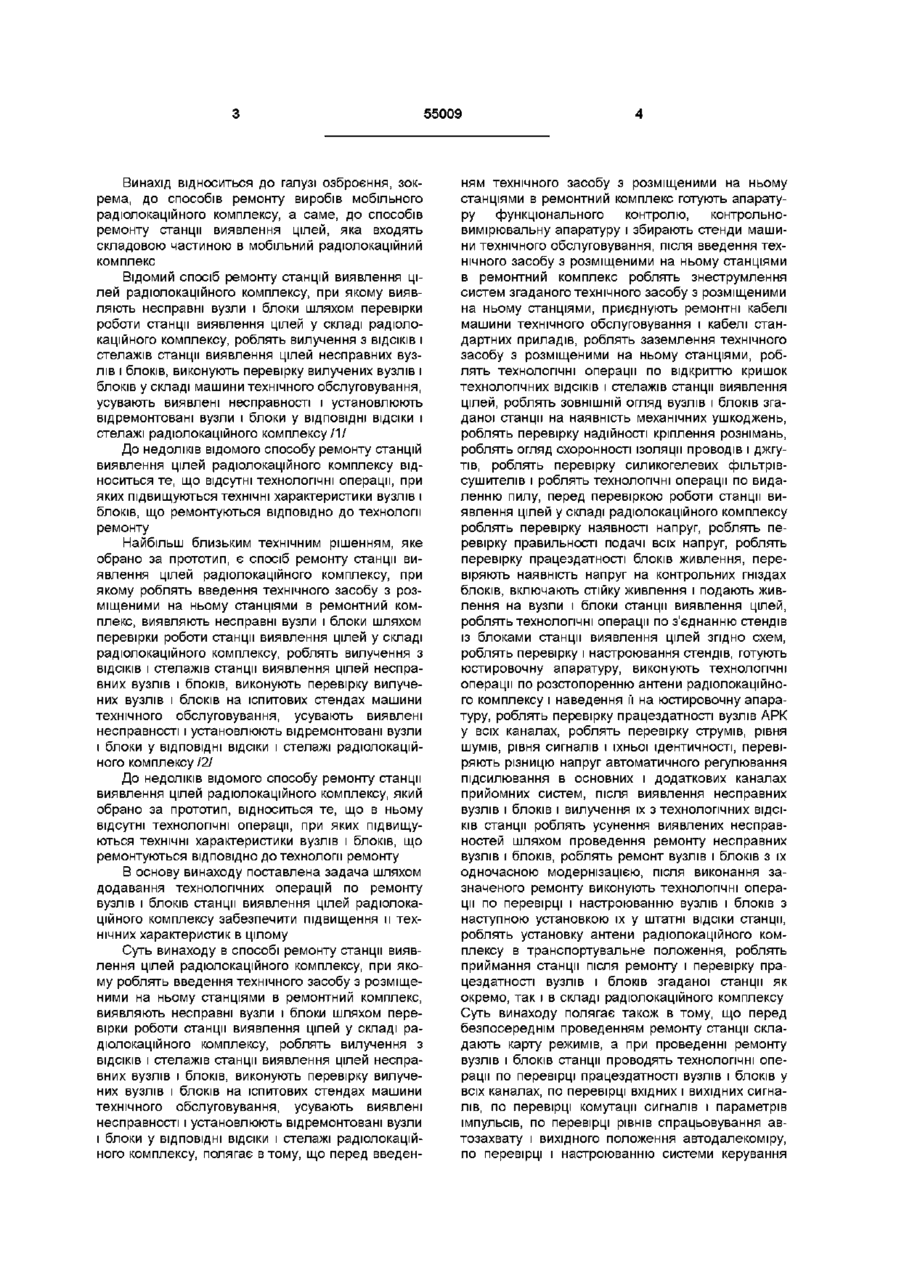

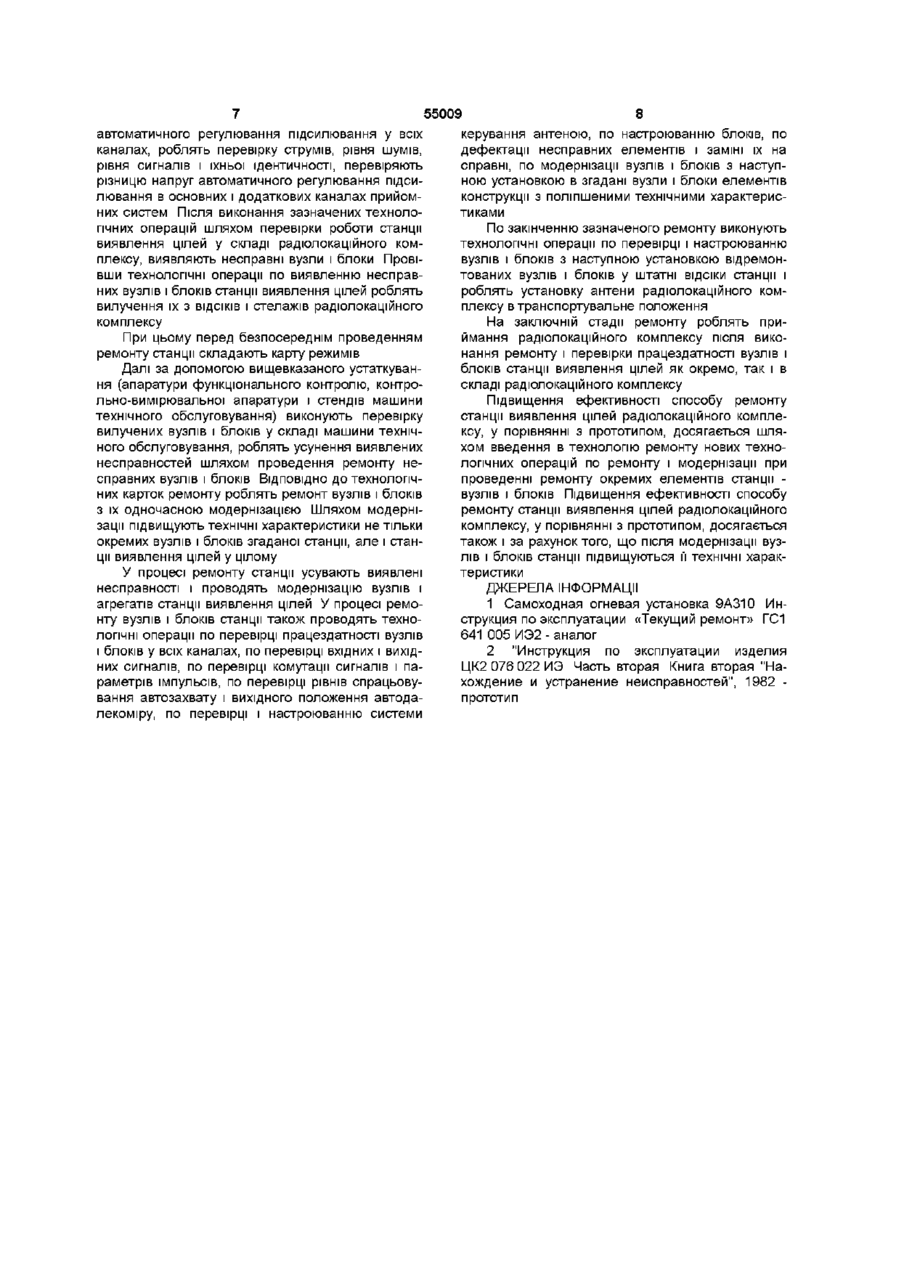

1 Спосіб ремонту станції виявлення цілей радіолокаційного комплексу, при якому вводять технічний засіб з розміщеними на ньому станціями в ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи станції виявлення цілей у складі радіолокаційного комплексу, вилучають з ВІДСІКІВ І стелажів станції виявлення цілей несправні вузли і блоки, перевіряють вилучені вузли і блоки на іспитових стендах машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ і стелажі радіолокаційного комплексу, який відрізняється тим, що перед введенням технічного засобу з розміщеними на ньому станціями в ремонтний комплекс готують апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування, після введення технічного засобу з розміщеними на ньому станціями в ремонтний комплекс знеструмлюють системи технічного засобу з розміщеними на ньому станціями, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних приладів, заземлюють технічний засіб з розміщеними на ньому станціями, відкривають кришки технологічних ВІДСІКІВ і стелажів станції виявлення цілей, здійснюють ЗОВНІШНІЙ огляд вузлів і блоків станції на наявність механічних ушкоджень, перевіряють надійність кріплення роз'єднувачів, оглядають ЦІЛІСТЬ ізоляції проводів і джгутів, перевіряють силикогелеві фільтри-сушильники і видаляють пил, перед перевіркою роботи станції виявлення цілей у складі радіолокаційного комплексу перевіряють наявність напруг, перевіряють правильність подачі всіх напруг, працездатність блоків живлення, наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції виявлення цілей, з'єднують стенди із блоками станції виявлення цілей згідно з схемами, перевіряють і настроюють стенди, готують юстирувальну апаратуру, розстопорюють антени радіолокаційного комплексу і наводять їх на юстирувальну апаратуру, перевіряють працездатність вузлів автоматичного регулювання підсилювання у всіх каналах, перевіряють струми, рівень шумів, рівень сигналів і їхню ідентичність, перевіряють різницю напруг автоматичного регулювання підсилювання в основних і додаткових каналах приймальних систем, після виявлення несправних вузлів і блоків і вилучення їх з технологічних ВІДСІКІВ станції усувають виявлені несправності шляхом проведення ремонту несправних вузлів і блоків, здійснюють ремонт вузлів і блоків з їх одночасною модернізацією, після виконання ремонту перевіряють і настроюють вузли і блоки з наступною установкою їх у штатні ВІДСІКИ станції, установлюють антени радіолокаційного комплексу в транспортувальне положення, приймають станцію після ремонту і перевіряють працездатність вузлів і блоків станції як окремо, так і в складі радіолокаційного комплексу 2 Спосіб ремонту станції виявлення цілей радіолокаційного комплексу за п 1, який відрізняється тим, що перед безпосереднім проведенням ремонту станції складають карту режимів 3 Спосіб ремонту станції виявлення цілей радіолокаційного комплексу за п 1, який відрізняється тим, що при проведенні ремонту вузлів і блоків станції перевіряють працездатність вузлів і блоків у всіх каналах, перевіряють ВХІДНІ І ВИХІДНІ сигна ли, комутацію сигналів і параметрів імпульсів, рівні спрацьовування автозахвату і вихідного положення автодалекоміра, перевіряють і настроюють системи керування антеною, настроюють блоки, проводять дефектацію несправних елементів і заміну їх на справні, модернізацію вузлів і блоків і наступну установку в вузли і блоки елементів конструкції з поліпшеними технічними характеристиками о о ю ю 55009 Винахід відноситься до галузі озброєння, зокрема, до способів ремонту виробів мобільного радіолокаційного комплексу, а саме, до способів ремонту станції виявлення цілей, яка входять складовою частиною в мобільний радіолокаційний комплекс Відомий спосіб ремонту станцій виявлення цілей радіолокаційного комплексу, при якому виявляють несправні вузли і блоки шляхом перевірки роботи станції виявлення цілей у складі радіолокаційного комплексу, роблять вилучення з ВІДСІКІВ і стелажів станції виявлення цілей несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків у складі машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ І стелажі радіолокаційного комплексу/1/ До недоліків відомого способу ремонту станцій виявлення цілей радіолокаційного комплексу відноситься те, що відсутні технологічні операції, при яких підвищуються технічні характеристики вузлів і блоків, що ремонтуються ВІДПОВІДНО до технології ремонту Найбільш близьким технічним рішенням, яке обрано за прототип, є спосіб ремонту станції виявлення цілей радіолокаційного комплексу, при якому роблять введення технічного засобу з розміщеними на ньому станціями в ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи станції виявлення цілей у складі радіолокаційного комплексу, роблять вилучення з ВІДСІКІВ і стелажів станції виявлення цілей несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків на іспитових стендах машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ і стелажі радіолокаційного комплексу/2/ До недоліків відомого способу ремонту станції виявлення цілей радіолокаційного комплексу, який обрано за прототип, відноситься те, що в ньому відсутні технологічні операції, при яких підвищуються технічні характеристики вузлів і блоків, що ремонтуються ВІДПОВІДНО до технології ремонту В основу винаходу поставлена задача шляхом додавання технологічних операцій по ремонту вузлів і блоків станції виявлення цілей радіолокаційного комплексу забезпечити підвищення и технічних характеристик в цілому Суть винаходу в способі ремонту станції виявлення цілей радіолокаційного комплексу, при якому роблять введення технічного засобу з розміщеними на ньому станціями в ремонтний комплекс, виявляють несправні вузли і блоки шляхом перевірки роботи станції виявлення цілей у складі радіолокаційного комплексу, роблять вилучення з ВІДСІКІВ і стелажів станції виявлення цілей несправних вузлів і блоків, виконують перевірку вилучених вузлів і блоків на іспитових стендах машини технічного обслуговування, усувають виявлені несправності і установлюють відремонтовані вузли і блоки у ВІДПОВІДНІ ВІДСІКИ і стелажі радіолокаційного комплексу, полягає втому, що перед введен ням технічного засобу з розміщеними на ньому станціями в ремонтний комплекс готують апаратуру функціонального контролю, контрольновимірювальну апаратуру і збирають стенди машини технічного обслуговування, після введення технічного засобу з розміщеними на ньому станціями в ремонтний комплекс роблять знеструмлення систем згаданого технічного засобу з розміщеними на ньому станціями, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних приладів, роблять заземлення технічного засобу з розміщеними на ньому станціями, роблять технологічні операції по відкриттю кришок технологічних ВІДСІКІВ і стелажів станції виявлення цілей, роблять ЗОВНІШНІЙ огляд вузлів і блоків згаданої станції на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку силикогелевих фільтрівсушителів і роблять технологічні операції по видаленню пилу, перед перевіркою роботи станції виявлення цілей у складі радіолокаційного комплексу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції виявлення цілей, роблять технологічні операції по з'єднанню стендів із блоками станції виявлення цілей згідно схем, роблять перевірку і настроювання стендів, готують юстировочну апаратуру, виконують технологічні операції по розстопоренню антени радіолокаційного комплексу і наведення її на юстировочну апаратуру, роблять перевірку працездатності вузлів АРК у всіх каналах, роблять перевірку струмів, рівня шумів, рівня сигналів і їхньої ідентичності, перевіряють різницю напруг автоматичного регулювання підсилювання в основних і додаткових каналах прийомних систем, після виявлення несправних вузлів і блоків і вилучення їх з технологічних ВІДСІКІВ станції роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків, роблять ремонт вузлів і блоків з їх одночасною модернізацією, після виконання зазначеного ремонту виконують технологічні операції по перевірці і настроюванню вузлів і блоків з наступною установкою їх у штатні ВІДСІКИ станції, роблять установку антени радіолокаційного комплексу в транспортувальне положення, роблять приймання станції після ремонту і перевірку працездатності вузлів і блоків згаданої станції як окремо, так і в складі радіолокаційного комплексу Суть винаходу полягає також в тому, що перед безпосереднім проведенням ремонту станції складають карту режимів, а при проведенні ремонту вузлів і блоків станції проводять технологічні операції по перевірці працездатності вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по перевірці комутації сигналів і параметрів імпульсів, по перевірці рівнів спрацьовування автозахвату і вихідного положення автодалекоміру, по перевірці і настроюванню системи керування 55009 антеною, по настроюванню блоків, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків з наступною установкою в згадані вузли і блоки елементів конструкції з поліпшеними технічними характеристиками Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що спосіб ремонту станції виявлення цілей радіолокаційного комплексу, який заявляється, відрізняється тим, що перед введенням технічного засобу з розміщеними на ньому станціями в ремонтний комплекс готують апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування, після введення технічного засобу з розміщеними на ньому станціями в ремонтний комплекс роблять знеструмлення систем згаданого технічного засобу з розміщеними на ньому станціями, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних приладів, роблять заземлення технічного засобу з розміщеними на ньому станціями, роблять технологічні операції по відкриттю кришок технологічних ВІДСІКІВ і стелажів станції виявлення цілей, роблять ЗОВНІШНІЙ огляд вузлів і блоків згаданої станції на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку силикогелевих фільтрів-сушителів і роблять технологічні операції по видаленню пилу, перед перевіркою роботи станції виявлення цілей у складі радіолокаційного комплексу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків, включають стійку живлення і подають живлення на вузли і блоки станції виявлення цілей, роблять технологічні операції по з'єднанню стендів із блоками станції виявлення цілей згідно схем, роблять перевірку і настроювання стендів, готують юстировочну апаратуру, виконують технологічні операції по розстопоренню антени радіолокаційного комплексу і наведення її на юстировочну апаратуру, роблять перевірку працездатності вузлів автоматичного регулювання підсилювання у всіх каналах, роблять перевірку струмів, рівня шумів, рівня сигналів і їхньої ідентичності, перевіряють різницю напруг автоматичного регулювання підсилювання в основних і додаткових каналах прийомних систем, після виявлення несправних вузлів і блоків і вилучення їх з технологічних ВІДСІКІВ станції роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків, роблять ремонт вузлів і блоків з їх одночасною модернізацією, після виконання зазначеного ремонту виконують технологічні операції по перевірці і настроюванню вузлів і блоків з наступною установкою їх у штатні ВІДСІКИ станції, роблять установку антени радіолокаційного комплексу в транспортувальне положення, роблять приймання станції після ремонту і перевірку працездатності вузлів і блоків згаданої станції як окремо, так і в складі радіолокаційного комплексу, при цьому перед безпосереднім проведенням ремонту станції складають карту режимів, а при проведенні ремонту вуз лів і блоків станції проводять технологічні операції по перевірці працездатності вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по перевірці комутації сигналів і параметрів імпульсів, по перевірці рівнів спрацьовування автозахвату і вихідного положення автодалекоміру, по перевірці і настроюванню системи керування антеною, по настроюванню блоків, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків з наступною установкою в згадані вузли і блоки елементів конструкції з поліпшеними технічними характеристиками Таким чином, спосіб ремонту станції виявлення цілей радіолокаційного комплексу, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою креслень, де на фіг 1 представлена принципова схема ПОСЛІДОВНОСТІ виконання технологічних операцій для реалізації способу ремонту станції виявлення цілей радіолокаційного комплексу, який заявляється Спосіб ремонту станції виявлення цілей радіолокаційного комплексу реалізується за допомогою технологічних операцій, представлених у визначеній ПОСЛІДОВНОСТІ згідно з технологічним циклом ремонту Перед введенням транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс готують апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування Після ПІДГОТОВКИ зазначеного устаткування транспортний засіб з розміщеними на ньому станціями виявлення цілей радіолокаційного комплексу поміщають у ремонтний комплекс для проведення ремонту Після введення транспортного засобу з розміщеними на ньому станціями в ремонтний комплекс, роблять знеструмлення систем станції, приєднують ремонтні кабелі машини технічного обслуговування і кабелі стандартних приладів, роблять заземлення транспортного засобу з розміщеними на ньому станціями, роблять технологічні операції по відкриттю кришок технологічних ВІДСІКІВ і стелажів, роблять ЗОВНІШНІЙ ОГЛЯД вузлів і блоків на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку силикогелевих фильтрівсушителів, роблять технологічні операції по видаленню пилу Також перед перевіркою роботи станції виявлення цілей у складі радіолокаційного комплексу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруг на контрольних гніздах блоків Після цього включають стійку живлення і подають живлення на вузли і блоки станції виявлення цілей, роблять технологічні операції по з'єднанню стендів із блоками станції виявлення цілей згідно із схемами, роблять перевірку і настроювання стендів Водночас готують юстировочну апаратуру і виконують технологічні операції як по розстопоренню антени радіолокаційного комплексу, так і наведення її на юстировочну апаратуру Роблять перевірку працездатності вузлів 55009 автоматичного регулювання підсилювання у всіх каналах, роблять перевірку струмів, рівня шумів, рівня сигналів і їхньої ідентичності, перевіряють різницю напруг автоматичного регулювання підсилювання в основних і додаткових каналах прийомних систем Після виконання зазначених технологічних операцій шляхом перевірки роботи станції виявлення цілей у складі радіолокаційного комплексу, виявляють несправні вузли і блоки Провівши технологічні операції по виявленню несправних вузлів і блоків станції виявлення цілей роблять вилучення їх з ВІДСІКІВ і стелажів радіолокаційного комплексу При цьому перед безпосереднім проведенням ремонту станції складають карту режимів Далі за допомогою вищевказаного устаткування (апаратури функціонального контролю, контрольно-вимірювальної апаратури і стендів машини технічного обслуговування) виконують перевірку вилучених вузлів і блоків у складі машини технічного обслуговування, роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків ВІДПОВІДНО до технологічних карток ремонту роблять ремонт вузлів і блоків з їх одночасною модернізацією Шляхом модернізації підвищують технічні характеристики не тільки окремих вузлів і блоків згаданої станції, але і станції виявлення цілей у цілому У процесі ремонту станції усувають виявлені несправності і проводять модернізацію вузлів і агрегатів станції виявлення цілей У процесі ремонту вузлів і блоків станції також проводять технологічні операції по перевірці працездатності вузлів і блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по перевірці комутації сигналів і параметрів імпульсів, по перевірці рівнів спрацьовування автозахвату і вихідного положення автодалекоміру, по перевірці і настроюванню системи 8 керування антеною, по настроюванню блоків, по дефектацм несправних елементів і заміні їх на справні, по модернізації вузлів і блоків з наступною установкою в згадані вузли і блоки елементів конструкції з поліпшеними технічними характеристиками По закінченню зазначеного ремонту виконують технологічні операції по перевірці і настроюванню вузлів і блоків з наступною установкою відремонтованих вузлів і блоків у штатні ВІДСІКИ станції і роблять установку антени радіолокаційного комплексу в транспортувальне положення На заключній стадії ремонту роблять приймання радіолокаційного комплексу після виконання ремонту і перевірки працездатності вузлів і блоків станції виявлення цілей як окремо, так і в складі радіолокаційного комплексу Підвищення ефективності способу ремонту станції виявлення цілей радіолокаційного комплексу, у порівнянні з прототипом, досягається шляхом введення в технологію ремонту нових технологічних операцій по ремонту і модернізації при проведенні ремонту окремих елементів станції вузлів і блоків Підвищення ефективності способу ремонту станції виявлення цілей радіолокаційного комплексу, у порівнянні з прототипом, досягається також і за рахунок того, що після модернізації вузлів і блоків станції підвищуються її технічні характеристики ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Самоходная огневая установка 9А310 Инструкция по эксплуатации «Текущий ремонт» ГС1 641 005 ИЭ2 - аналог 2 "Инструкция по эксплуатации изделия ЦК2 076 022ИЭ Часть вторая Книга вторая "Нахождение и устранение неисправностей", 1982 прототип 55009 10 готують апаратуру функціонального контролю, контрольно-вимірювальну апаратуру і збирають стенди машини технічного обслуговування транспортний засіб з розміщеними на ньому станціями поміщають у ремонтний комплекс для проведення ремонту виконують технологічні операції по знеструмленню систем станції, по приєднанню ремонтних кабелів машини технічного обслуговування і кабелів стандартних приладів, по заземленню транспортного засобу з розміщеними на ньому станціями роблять технологічні операції по відкриттю кришок технологічних відсіків і стелажів, роблять зовнішній огляд вузлів і блоків на наявність механічних ушкоджень, роблять перевірку надійності кріплення рознімань, роблять огляд схоронності ізоляції проводів і джгутів, роблять перевірку сшшкогелевнх фильтрів-сушитеяів, роблять технологічні операції по видаленню пилу роблять перевірку наявності напруг, роблять перевірку правильності подачі всіх напруг, роблять перевірку працездатності блоків живлення, перевіряють наявність напруги на контрольних гніздах блоків включають стійку живлення і подають живлення на вузли і блоки станції виявлення цілей роблять технологічні операції но з'єднанню стендів із блоками станції виявлення цілей згідно із схемами, роблять перевірку і настроювання зазначених стендів готують юстировочну апаратуру і виконують технологічні операції як по розстопоренню антени радіолокаційного комплекс}', так і наведення її на юстировочну апаратуру роблять перевірку працездатності вузлів автоматичного регулювання підсилювання у всіх каналах, роблять перевірку струмів, рівня шумів, рівня сигналів і їхньої ідентичності, перевіряють різницю напруг автоматичного регулювання підсилювання в основних і додаткових каналах прийомних систем шляхом перевірки роботи станції виявлення цілей у складі радіолокаційного комплексу, виявляють несправні вузли І блоки роблять вилучення їх з відсіків і стелажів радіолокаційного комплексу несправних вузлів і блоків Фіг. 1 11 55009 12 перед безпосереднім проведенням ремонту станції складають карту режимів за допомогою вищевказаного устаткування (апаратури функціонального контролю, контрольно-вимірювальної апаратури і стендів машини технічного обслуговування) виконують перевірку вилучених вузлів і блоків у складі машини технічного обслуговування роблять усунення виявлених несправностей шляхом проведення ремонту несправних вузлів і блоків у відповідності до технологічних карток ремонту роблять ремонт вузлів і блоків з їх одночасною модернізацією у процесі ремонту станції' усувають виявлені несправності і проводять модернізацію вузлів і агрегатів станції виявлення цілей у процесі ремонту вузлів і шоків станції також проводять технологічні операції по перевірці працездатності вузлів І блоків у всіх каналах, по перевірці вхідних і вихідних сигналів, по перевірці комутації сигналів і параметрів імпульсів, по перевірці рівнів спрацьовування автозахвату і вихідного положення автодалекоміру, по перевірці і настроюванню системи керування антеною, по настроюванню блоків, по дефектації несправних елементів І заміні їх на справні, по модернізації вузлів і блоків з наступною установкою в згадані вузли І блоки елементів конструкції з поліпшеними технічними ________ характеристиками по закінченню зазначеного ремонту виконують технологічні операції по _______ перевірці і настроюванню вузлів і блоків установлюють відремонтовані вузли і блоки у штатні відсіки станції, роблять установку- антени радіолокаційного комплексу в транспортувальне положення роблять приймання радіолокаційного комплексу теля виконання ремонту роблять перевірку працездатності вузлів і блоків станції виявлення цілей як окремо, так І в складі радіолокаційного комплексу Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
