Пристрій для передпосівної мікрохвильової обробки насіння

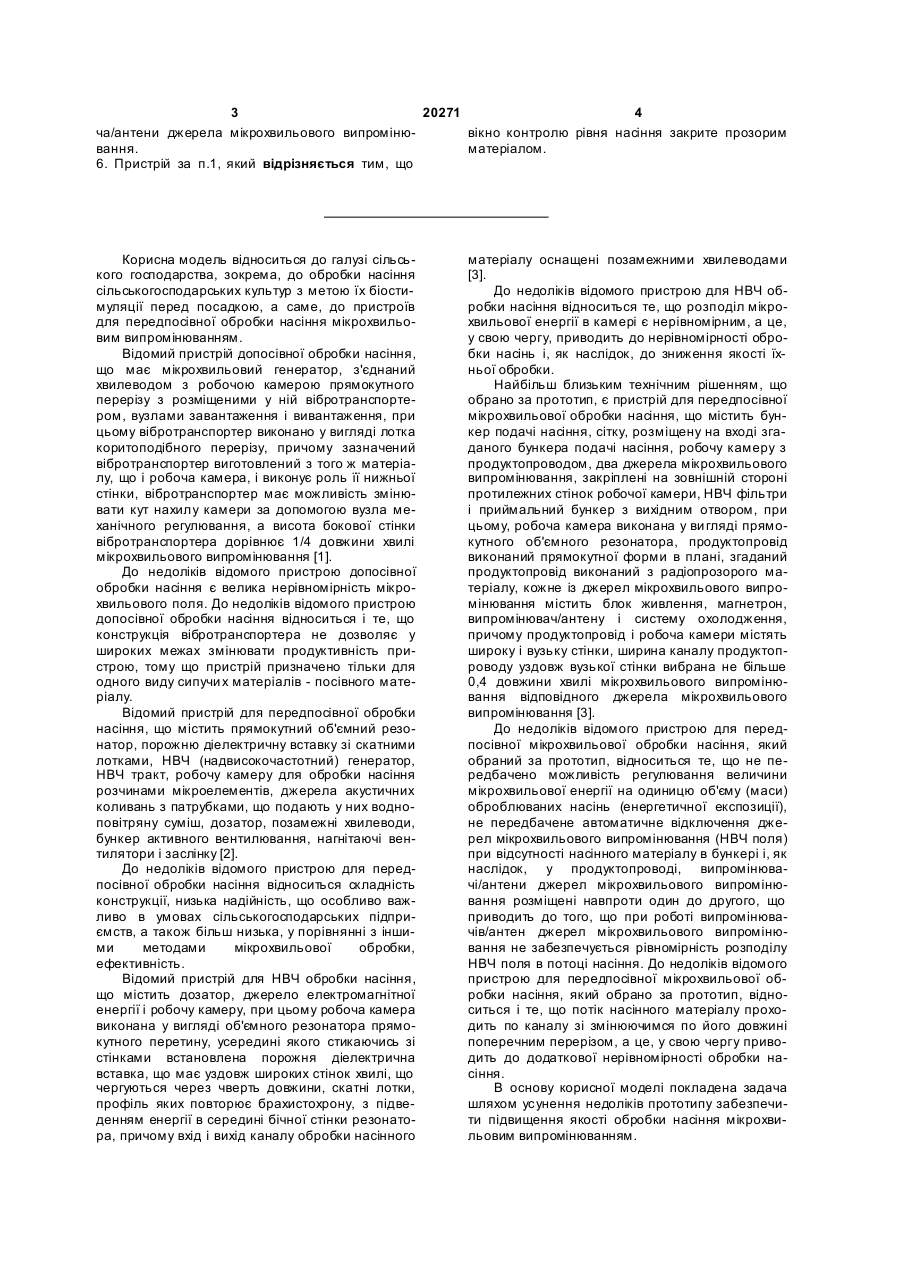

1. Пристрій для передпосівної мікрохвильової обробки насіння, що містить бункер подачі насіння, сітку, розміщену на вході згаданого бункера подачі насіння, робочу камеру з продуктопроводом, два джерела мікрохвильового випромінювання, закріплені на зовнішній стороні протилежних стінок робочої камери, НВЧ фільтри і приймальний бункер з вихідним отвором, при цьому робоча камера виконана у вигляді прямокутного об'ємного резонатора, продуктопровід виконаний прямокутної форми в плані, згаданий продуктопровід виконаний з радіопрозорого матеріалу, кожне із джерел мікрохвильового випромінювання містить блок живлення, магнетрон, випромінювач/антену і систему охолодження, причому продуктопровід і робоча камери містять широку і вузьку стінки, ширина каналу продуктопроводу уздовж вузької стінки вибрана не більше 0,4 довжини хвилі мікрохвильового випромінювання відповідного джерела мікрохвильового випромінювання, який відрізняється тим, що він додатково містить блок керування, датчик рівня насіння, установлений на бункері подачі насіння, вікно контролю рівня насіння, що виконано на згаданому бункері подачі насіння, заслінку, установлену на приймальному бункері з можливістю зміни висоти вихідного отвору приймального бункера, силову основу з закріпленим на ньому транспортером, і лоток, який установлений по обрізу стрічки транспортера під нахилом до неї, при цьому продуктопровід установлений один, два чи більше, сітка встановлена в бункері подачі насіння одна, дві чи більше, випромінювачі/антени, що розташовані на протилежних стінках робочої камери, зміщені в протилежні сторони відносно вертикальної осьової площини 2 (19) 1 3 20271 4 ча/антени джерела мікрохвильового випромінювікно контролю рівня насіння закрите прозорим вання. матеріалом. 6. Пристрій за п.1, який відрізняється тим, що Корисна модель відноситься до галузі сільського господарства, зокрема, до обробки насіння сільськогосподарських культур з метою їх біостимуляції перед посадкою, а саме, до пристроїв для передпосівної обробки насіння мікрохвильовим випромінюванням. Відомий пристрій допосівної обробки насіння, що має мікрохвильовий генератор, з'єднаний хвилеводом з робочою камерою прямокутного перерізу з розміщеними у ній вібротранспортером, вузлами завантаження і вивантаження, при цьому вібротранспортер виконано у вигляді лотка коритоподібного перерізу, причому зазначений вібротранспортер виготовлений з того ж матеріалу, що і робоча камера, і виконує роль її нижньої стінки, вібротранспортер має можливість змінювати кут нахилу камери за допомогою вузла механічного регулювання, а висота бокової стінки вібротранспортера дорівнює 1/4 довжини хвилі мікрохвильового випромінювання [1]. До недоліків відомого пристрою допосівної обробки насіння є велика нерівномірність мікрохвильового поля. До недоліків відомого пристрою допосівної обробки насіння відноситься і те, що конструкція вібротранспортера не дозволяє у широких межах змінювати продуктивність пристрою, тому що пристрій призначено тільки для одного виду сипучи х матеріалів - посівного матеріалу. Відомий пристрій для передпосівної обробки насіння, що містить прямокутний об'ємний резонатор, порожню діелектричну вставку зі скатними лотками, НВЧ (надвисокочастотний) генератор, НВЧ тракт, робочу камеру для обробки насіння розчинами мікроелементів, джерела акустичних коливань з патрубками, що подають у них водноповітряну суміш, дозатор, позамежні хвилеводи, бункер активного вентилювання, нагнітаючі вентилятори і заслінку [2]. До недоліків відомого пристрою для передпосівної обробки насіння відноситься складність конструкції, низька надійність, що особливо важливо в умовах сільськогосподарських підприємств, а також більш низька, у порівнянні з іншими методами мікрохвильової обробки, ефективність. Відомий пристрій для НВЧ обробки насіння, що містить дозатор, джерело електромагнітної енергії і робочу камеру, при цьому робоча камера виконана у вигляді об'ємного резонатора прямокутного перетину, усередині якого стикаючись зі стінками встановлена порожня діелектрична вставка, що має уздовж широких стінок хвилі, що чергуються через чверть довжини, скатні лотки, профіль яких повторює брахистохрону, з підведенням енергії в середині бічної стінки резонатора, причому вхід і вихід каналу обробки насінного матеріалу оснащені позамежними хвилеводами [3]. До недоліків відомого пристрою для НВЧ обробки насіння відноситься те, що розподіл мікрохвильової енергії в камері є нерівномірним, а це, у свою чергу, приводить до нерівномірності обробки насінь і, як наслідок, до зниження якості їхньої обробки. Найбільш близьким технічним рішенням, що обрано за прототип, є пристрій для передпосівної мікрохвильової обробки насіння, що містить бункер подачі насіння, сітку, розміщену на вході згаданого бункера подачі насіння, робочу камеру з продуктопроводом, два джерела мікрохвильового випромінювання, закріплені на зовнішній стороні протилежних стінок робочої камери, НВЧ фільтри і приймальний бункер з вихідним отвором, при цьому, робоча камера виконана у ви гляді прямокутного об'ємного резонатора, продуктопровід виконаний прямокутної форми в плані, згаданий продуктопровід виконаний з радіопрозорого матеріалу, кожне із джерел мікрохвильового випромінювання містить блок живлення, магнетрон, випромінювач/антену і систему охолодження, причому продуктопровід і робоча камери містять широку і вузьку стінки, ширина каналу продуктопроводу уздовж вузької стінки вибрана не більше 0,4 довжини хвилі мікрохвильового випромінювання відповідного джерела мікрохвильового випромінювання [3]. До недоліків відомого пристрою для передпосівної мікрохвильової обробки насіння, який обраний за прототип, відноситься те, що не передбачено можливість регулювання величини мікрохвильової енергії на одиницю об'єму (маси) оброблюваних насінь (енергетичної експозиції), не передбачене автоматичне відключення джерел мікрохвильового випромінювання (НВЧ поля) при відсутності насінного матеріалу в бункері і, як наслідок, у продуктопроводі, випромінювачі/антени джерел мікрохвильового випромінювання розміщені навпроти один до другого, що приводить до того, що при роботі випромінювачів/антен джерел мікрохвильового випромінювання не забезпечується рівномірність розподілу НВЧ поля в потоці насіння. До недоліків відомого пристрою для передпосівної мікрохвильової обробки насіння, який обрано за прототип, відноситься і те, що потік насінного матеріалу проходить по каналу зі змінюючимся по його довжині поперечним перерізом, а це, у свою чергу приводить до додаткової нерівномірності обробки насіння. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення якості обробки насіння мікрохвильовим випромінюванням. 5 20271 6 Суть корисної моделі в пристрої для передршим входом електродвигуна транспортера, друпосівної мікрохвильової обробки насіння, що місгий вхід електродвигуна транспортера зв'язаний тить бункер подачі насіння, сітку, розміщену на із другим виходом блоку керування, вихід датчика вході згаданого бункера подачі насіння, робочу рівня насіння зв'язаний із блоком керування, жикамеру з продуктопроводом, два джерела мікровлення на джерела мікрохвильового випромінюхвильового випромінювання, закріплені на зовнівання подається у протифазі, бічні стінки пришній стороні протилежних стінок робочої камери, ймального бункера в районі вихідного отвору НВЧ фільтри і приймальний бункер з вихідним оснащені направляючими для формування потоотвором, при цьому, робоча камера виконана у ку насіння, що ви ходить із щілини між нижнім обвигляді прямокутного об'ємного резонатора, прорізом заслінки і стрічкою транспортера, відносно дуктопровід виконаний прямокутної форми в подовжньої осі згаданої стрічки транспортера, плані, згаданий продуктопровід виконаний з раширокі і вузькі стінки продуктопроводу паралельдіопрозорого матеріалу, кожне із джерел мікроні відповідним широким і вузьким стінкам робочої хвильового випромінювання містить блок живкамери, геометричні розміри осередків сіток вилення, магнетрон, випромінювач/антену і систему конані в залежності від довжини хвилі випроміохолодження, причому продуктопровід і робоча нювача/антени джерела мікрохвильового випрокамери містять широку і вузьку стінки, ширина мінювання, а вікно контролю рівня насіння каналу продуктопроводу уздовж вузької стінки закрите прозорим матеріалом. вибрана не більше 0,4 довжини хвилі мікрохвиПорівняльний аналіз технічного рішення, яке льового випромінювання відповідного джерела заявляється, із прототипом, дозволяє зробити мікрохвильового випромінювання, полягає в товисновок, що пристрій для передпосівної мікрому, що він додатково містить блок керування, хвильової обробки насіння, який заявляється, датчик рівня насіння, установлений на бункері відрізняється тим, що він додатково містить блок подачі насіння, вікно контролю рівня насіння, що керування, датчик рівня насіння, установлений на виконано на згаданому бункері подачі насіння, бункері подачі насіння, вікно контролю рівня назаслінку, установлену на приймальному бункері з сіння, що виконано на згаданому бункері подачі можливістю зміни висоти вихідного отвору принасіння, заслінку, установлену на приймальному ймального бункера, силову основу з закріпленим бункері з можливістю зміни висоти вихідного на ньому транспортером, і лоток, який установотвору приймального бункера, силову основу з лений по обрізу стрічки транспортера під нахизакріпленим на ньому транспортером, і лоток, лом до неї. який установлений по обрізу стрічки транспортеСуть корисної моделі полягає і в тому, що ра під нахилом до неї, при цьому продуктопровід продуктопровід установлений кількістю один, два установлений кількістю один, два чи більше, сітка чи більше, сітка встановлена в бункері подачі встановлена в бункері подачі насіння кількістю насіння кількістю одна, дві чи більше, випромінюодна, дві чи більше, випромінювачі/антени, що вачі/антени, що розташовані на протилежних розташовані на протилежних стінках робочої кастінках робочої камери, зміщені в протилежні мери, зміщені в протилежні сторони відносно сторони відносно вертикальної осьової площини вертикальної осьової площини робочої камери, робочої камери, що паралельна вузьким стінкам що паралельна вузьким стінкам згаданої робочої згаданої робочої камери, випромінювачі/антени камери, випромінювачі/антени одного з джерел одного з джерел мікрохвильового випромінюванмікрохвильового випромінювання, розташовані ня, розташовані або в одній горизонтальній плоабо в одній горизонтальній площині з випромінющині з випромінювачами/антенами другого джевачами/антенами другого джерела мікрохвильорела мікрохвильового випромінювання, або в вого випромінювання, або в різних горизонтальрізних горизонтальних площинах, до комплекту них площинах, до комплекту уста ткування устаткування транспортера входять електродвитранспортера входять електродвигун, редуктор, гун, редуктор, стрічка транспортера, валики і пристрічка транспортера, валики і притиск стрічки тиск стрічки транспортера. транспортера, причому робоча камера і продукСуть корисної моделі полягає також і в тому, топровід виконані як прямокутного поперечного що робоча камера і продуктопровід виконані як перерізу, так і будь-якого іншого, продуктопровід прямокутного поперечного перерізу, так і будьвиконаний з радіопрозорого непального матеріаякого іншого, продуктопровід виконаний з радіолу, бункер подачі насіння виконаний таким, що прозорого непального матеріалу, бункер подачі звужується убік продуктопроводу, верхня частина насіння виконаний таким, що звужується убік пробункера подачі насінь виконана як прямокутного дуктопроводу, вер хня частина бункера подачі поперечного перерізу, так і будь-якого іншого, насінь виконана як прямокутного поперечного форма нижньої частини бункера подачі насіння перерізу, так і будь-якого іншого, форма нижньої виконана аналогічно формі поперечного перерізу частини бункера подачі насіння виконана аналопродуктопроводу/продуктопроводів, вхід одного з гічно формі поперечного перерізу продуктопроджерел мікрохвильового випромінювання зв'язаводу/продуктопроводів, вхід одного з джерел мікний із джерелом перемінного струму, а вихід - із рохвильового випромінювання зв'язаний із входом блоку керування, перший вихід блоку джерелом перемінного струму, а вихід - із входом керування зв'язаний із входом другого джерела блоку керування, перший вихід блоку керування мікрохвильового випромінювання, вихід др угого зв'язаний із входом другого джерела мікрохвиджерела мікрохвильового випромінювання зв'яльового випромінювання, вихід другого джерела заний з першим входом електродвигуна транспомікрохвильового випромінювання зв'язаний з пертера, другий вхід електродвигуна транспортера 7 20271 8 зв'язаний із другим виходом блоку керування, на Фіг.15-16 показані схеми установки сіток у вихід датчика рівня насіння зв'язаний із блоком верхній частині бункера подачі насіння, що встакерування, живлення на джерела мікрохвильовоновлюється на пристрій для передпосівної мікрого випромінювання подається у протифазі, бічні хвильової обробки насіння, який заявляється, стінки приймального бункера в районі вихідного на Фіг.17-20 показані варіанти розміщення отвору оснащені направляючими для формуванвипромінювачів/антен джерел мікрохвильового ня потоку насіння, що ви ходить із щілини між нивипромінювання відносно один до другого в горижнім обрізом заслінки і стрічкою транспортера, зонтальній площині і стінок робочої камери та відносно подовжньої осі згаданої стрічки транспродуктопроводу, портера, широкі і вузькі стінки продуктопроводу на Фіг.21-30 показані варіанти конструктивнопаралельні відповідним широким і вузьким стінго виконання продуктопроводу/продуктопроводів, кам робочої камери, геометричні розміри осередна Фіг.31 показана схема розміщення приків сіток виконані в залежності від довжини хвилі ймального бункера з вихідним отвором відносно випромінювача/антени джерела мікрохвильового стрічки транспортера, випромінювання, а вікно контролю рівня насіння на Фіг.32-33 показані схеми розміщення зазакрите прозорим матеріалом. слінки відносно вихідного отвору приймального Таким чином, пристрій для передпосівної мікбункера, відповідно, при максимальній величині рохвильової обробки насіння, що заявляється, підняття заслінки і мінімальній величині її піднятвідповідає критерію корисної моделі «новизна». тя відносно площини стрічки транспортера, на Суть корисної моделі пояснюється за допоФіг.34 показана схема розміщення приймального могою ілюстрацій, де бункера і лотка відносно стрічки транспортера, на Фіг.1 представлена принципова конструкна Фіг.35 показана схема подачі посівного тивно-компонувальна схема пристрою для пематеріалу (насіння) за допомогою транспортера в редпосівної мікрохвильової обробки насіння, що приймальну ємність, заявляється, на виді спереду, на Фіг.36 показана схема роботи (експлуатана Фіг.2 представлена принципова конструкції) пристрою для передпосівної мікрохвильової тивно-компонувальна схема пристрою для пеобробки насіння, що заявляється, редпосівної мікрохвильової обробки насіння, що на Фіг.37-38 показані етапи роботи у протизаявляється, на виді збоку, фазі випромінювачів/антен джерел мікрохвильона Фіг.3 представлена блок-схема пристрою вого випромінювання, відповідно, у перший і друдля передпосівної мікрохвильової обробки насінгий півперіоди роботи. ня, що заявляється, Пристрій для передпосівної мікрохвильової на Фіг.4 представлена електрична схема обробки насіння містить (як варіант конструктивпристрою для передпосівної мікрохвильової обного виконання, див. Фіг.1-2) бункер 1 подачі наробки насіння, що заявляється, сіння, сітку 2, розміщену на вході згаданого бунна Фіг.5 представлена конструктивнокера 1 подачі насіння, робочу камеру 3 із компонувальна схема робочої камери з розміщепродуктопроводом 4, два джерела 5 мікрохвиними на ній джерелами мікрохвильового випрольового випромінювання, закріплені на зовнішній мінювання, продуктопроводом і блоком керустороні робочої камери 3, фільтри 6, і приймальвання, ний бункер 7 з вихідним отвором 8. Як варіант на Фіг.6 представлена схема розміщення виконструктивного виконання робоча камера 3 випромінювачів/антен джерел мікрохвильового виконана у вигляді прямокутного об'ємного резонапромінювання відносно один до другого у вертитора (див. Фіг.1-2 і Фіг.5-6). Продуктопровід 4 (як кальній площині і стінок робочої камери та варіант конструктивного виконання) виконаний продуктопроводу, прямокутної форми в плані (див. Фіг.1-2, Фіг.5-6, на Фіг.7 представлена принципова конструк21-26), при цьому згаданий Продуктопровід 4 тивно-компонувальна схема бункера подачі навиконаний з радіопрозорого матеріалу. Кожне із сіння пристрою для передпосівної мікрохвильової джерел 5 мікрохвильового випромінювання місобробки насіння, що заявляється, тить блок живлення 9, магнетрон 10, випромінюна Фіг.8 представлена конструктивновач/антену 11 і систему о холодження 12 (див. компонувальна схема сітки, що вставляється в Фіг.1-2, Фіг.5). Як варіант конструктивного викобункер подачі насіння пристрою для передпосівнання Продуктопровід 4 і робоча камери 3 місної мікрохвильової обробки насіння, що заявлятять широку (позиція І) і вузьку (позиція II) стінки. ється, Ширина L каналу 13 продуктопроводу 4 уздовж на Фіг.9 показана схема уловлювання сіткою вузької стінки (позиція II) вибрана не більше 0,4 сміття, що знаходиться в посівному матеріалі, довжини λ хвилі мікрохвильового випромінюванна Фіг.10 показана схема розміщення бункера ня відповідного джерела 5 мікрохвильового виподачі насіння, який встановлюється на пристрій промінювання (див. Фіг.6 і Фіг.37-38). Пристрій для передпосівної мікрохвильової обробки насіндля передпосівної мікрохвильової обробки насіння, що заявляється, і схема розташування на ня додатково містить блок керування 14, датчик стінці згаданого бункера датчика рівня насіння і 15 рівня насіння, установлений на бункері 1 повікна контролю рівня насіння, дачі насіння, вікно 16 контролю рівня насіння, що на Фіг.11-14 показані варіанти конструктивновиконано на згаданому бункері 1 подачі насіння, го виконання бункера подачі насіння, який встазаслінку 17, установлену на приймальному бунновлюється на пристрій для передпосівної мікрокері 7 з можливістю зміни висоти (позиція δ) вихіхвильової обробки насіння, що заявляється, дного отвору 8 приймального бункера 7, силову 9 20271 10 основу 18 із закріпленим на ній транспортером Фіг.31-35). Конструктивно широкі (позиція І) і ву19, і лоток 20, що установлений по обрізу стрічки зькі (позиція II) стінки продуктопроводу 4 парале21 транспортера 19 під нахилом до неї (кут α, льні відповідними широкими (позиція І) і вузьким див. Фіг.1). Констр уктивно продуктопровід 4 уста(позиція II) стінкам робочої камери 3 (див. Фіг.1-2, новлений кількістю один (див. Фіг.1-2, Фіг.5-6, Фіг.5-6, Фіг.21-24 і Фіг.37-38). Геометричні розміри Фіг.21, Фіг.25, Фіг.27-29 і Фіг.31-36), два (див. f осередків сіток 2 виконані в залежності від довФіг.22) чи більше (див. Фіг.23-24, Фіг.26 і Фіг.30). жини хвилі λ випромінювача/антени 11 джерела 5 Сітка 2 встановлена в бункері подачі насіння кімікрохвильового випромінювання (див. Фіг.8-9). лькістю одна (див. Фіг.9), дві (див. Фіг.1-2, Фіг.15 і Конструктивно вікно 16 контролю рівня насіння Фіг.36) чи більше, наприклад, три (див. Фіг.16). (див. Фіг.7 і Фіг.10) закрито прозорим матеріалом. Випромінювачі/антени 11, що розташовані на Пристрій для передпосівної мікрохвильової протилежних стінках робочої камери 3, зміщені в обробки насіння експлуатується таким чином. протилежні сторони відносно вертикальної осьоПопередньо виготовляють конструктивні вої площини S робочої камери 3, що паралельна елементи пристрою для передпосівної мікрохвивузьким стінкам (позиція II) згаданої робочої кальової обробки насіння. мери 3 (див. Фіг.6). Констр уктивно випромінюваНа підприємствах промисловості виготовлячі/антени 11 одного з джерел 5 мікрохвильового ють джерела 5 мікрохвильового випромінювання випромінювання, розташовані або в одній гори(кожне із джерел 5 мікрохвильового випромінюзонтальній площині Q1 з випромінювачавання конструктивно містить блок живлення 9, ми/антенами 11 другого джерела мікрохвильовомагнетрон 10, випромінювач/антену 11 і систему го випромінювання (що розташовані в площині Q2 охолодження 12 (див. Фіг.1-2, Фіг.5) і датчик 15 (див. Фіг.17-18), або в різних горизонтальних рівня насіння. Також на підприємствах ви готовплощинах Q1 і Q2, що рознесені на величину Н ляють транспортер 19 (до комплекту устаткуван(див. Фіг.19-20). До комплекту уста ткування ня транспортера 19 (як варіант конструктивного транспортера 19 (як варіант конструктивного вивиконання) входять електродвигун 22, редуктор конання) входять електродвигун 22, редуктор 23, 23, стрічка 21 транспортера 19, валики 24 і пристрічка 21 транспортера 19, валики 24 і притиск тиск 25 стрічки 21 транспортера 19 (див. Фіг.1). 25 стрічки 21 транспортера 19 (див. Фіг.1). КонсПаралельно виготовляють бункер 1 подачі труктивно робоча камера 3 і продуктопровід 4 насіння, сітку 2, робочу камеру 3, продуктопровід виконані як прямокутного поперечного перерізу 4, фільтри 6, і приймальний бункер 7 (з вихідним (див. Фіг.1-2, Фіг.5-6, Фіг.17, Фіг.19, Фіг.21-26), так отвором 8). Також виготовляють блок керування і будь-якого іншого (див. Фіг.27-30). Продуктопро14, заслінку 17, силову основу 18 (для розміщенвід 4 виконаний з радіопрозорого непального ня транспортера 19) і лоток 20. матеріалу. Бункер 1 подачі насіння виконаний Робочу камеру 3 виготовляють у вигляді прятаким, що звужується убік продуктопроводу 4 мокутного об'ємного резонатора (див. Фіг.1-2 і (див. Фіг.1, Фіг.7, Фіг.10, Фіг.11-14 і Фіг.36). Вер хня Фіг.5-6) (виготовлення робочої камери 3 у вигляді частина (позиція А) бункера 1 подачі насіння виоб'ємного резонатора прямокутного перетину конана як прямокутного поперечного перерізу дозволить усун ути втрати електромагнітної енер(див. Фіг.1, Фіг.7, Фіг.10 і Фіг.36), так і будь-якого гії при роботі джерела 5 мікрохвильового випроіншого (див. Фіг.11-14). Форма нижньої частини мінювання). Продуктопровід 4 (як варіант конс(див. Фіг.1, Фіг.7, Фіг.10-14 і Фіг.36) бункера 1 потруктивного виконання) виготовляють дачі насіння конструктивно виконана аналогічно прямокутної форми в плані (див. Фіг.1-2, Фіг.5-6, формі поперечного перерізу продуктопрово21-26), при цьому згаданий продуктопровід 4 виду/продуктопроводів 4. Вхід одного з джерел 5 конують з радіопрзорого непального матеріалу. мікрохвильового випромінювання зв'язаний із При цьому продуктопровід 4 і робочу камеру 3 джерелом 26 перемінного струму, а вихід - із виконують так, що вони містять широку (позиція І) входом блоку керування 14 (див. Фіг.3-4). Перший і вузьку (позиція II) стінки. Ширину L каналу 13 вихід блоку керування 14 зв'язаний із входом продуктопроводу 4 уздовж вузької стінки (позиція другого джерела 5 мікрохвильового випромінюII) вибирають не більше 0,4 довжини λ хвилі міквання (див. Фіг.3-4). Вихід другого джерела 5 мікрохвильового випромінювання відповідного джерохвильового випромінювання зв'язаний з перрела 5 мікрохвильового випромінювання (див. шим входом електродвигуна 22 транспортера 19, Фіг.6 і Фіг.37-38). Конструктивно робочу камеру 3 і при цьому другий вхід електродвигуна 22 транспродуктопровід 4 виконують як прямокутного попортера 19 зв'язаний із другим виходом блоку перечного перерізу (див. Фіг.1-2, Фіг.5-6, Фіг.17, керування 14 (див. Фіг.3-4). Ви хід датчика 15 рівФіг.19, Фіг.21-26), так і будь-якого іншого (див. ня насіння зв'язаний із блоком керування 14 (див. Фіг.27-30). Конструктивно широкі (позиція І) і вуФіг.3). Конструктивно і технологічно живлення зькі (позиція II) стінки продуктопроводу 4 викону(від джерела 26) на джерела 5 мікрохвильового ють так, що вони паралельні відповідними шировипромінювання подається у протифазі (див. кими (позиція І) і вузьким (позиція II) стінкам Фіг.37-38). Конструктивно бічні стінки 27 приймаробочої камери 3 (див. Фіг.1-2, Фіг.5-6, Фіг.21-24 і льного бункера 7 у районі вихідного отвору 8 Фіг.37-38). оснащені направляючими 28 (які призначені для У бункері 1 подачі насіння виконують вікно 16 формування потоку насіння 29, що виходить із контролю рівня насіння і отвір для установки датщілини δ між нижнім обрізом 30 заслінки 17 і стрічика 15 рівня насіння (див. Фіг.7 і Фіг.10). Форму чкою 21 транспортера 19, відносно подовжньої нижньої частини (див. Фіг.1, Фіг.7, Фіг.10-14 і осі згаданої стрічки 21 транспортера 19 - див. Фіг.36) бункера 1 подачі насіння конструктивно 11 20271 12 виконують аналогічно формі поперечного переріN=2, 3 і більше). Таким чином, у залежності від зу продуктопроводу/продуктопроводів 4. Бункер 1 варіанту конструктивного виконання, сітку 2 устаподачі насінь виготовляють таким, що звужується новлюють у бункері подачі насіння кількістю одна убік продуктопроводу 4 (див. Фіг.1, Фіг.7, Фіг.10, (див. Фіг.9), дві (див. Фіг.1-2, Фі г.15 і Фіг.36) чи Фіг.11-14 і Фіг.36). Верхню частину (позиція А) більше, наприклад, три (див. Фіг.16). бункера 1 подачі насіння виконують як прямокутПо завершенню вищевказаних технологічних ного поперечного перерізу (див. Фіг.1, Фіг.7, операцій на зовнішній стороні робочої камери 3, а Фіг.10 і Фіг.36), так і будь-якого іншого (див. саме, на бічних широких (позиція І) стінках згадаФіг.11-14). На завершальній стадії виготовлення ної робочої камери 3 закріплюють (як варіант бункера 1 вікно 16 контролю рівня насіння (див. конструктивного виконання) джерела 5 мікрохвиФіг.7 і Фіг.10) закривають прозорим матеріалом льового випромінювання, причому джерела 5 (наприклад, склом, оргсклом, плексигласом). мікрохвильового випромінювання встановлюють На бічних стінках 27 приймального бункера 7 так, щоб їхні випромінювачі/антени 11 (які розтау районі вихідного отвору 8 виконують направляшовані на протилежних стінках робочої камери ючі 28 (див. Фіг.1 і Фіг.31-36). 3), були зміщені в протилежні сторони відносно Сітку (сітки) 2 виконують так, щоб вона була вертикальної осьової площини S робочої камери додатковим екраном для мікрохвильового випро3, що паралельна вузьким стінкам (позиція II) мінювання (геометричні розміри f осередків кожзгаданої робочої камери 3 (див. Фіг.6). Конструкної сітки 2 виконують у залежності від довжини тивно випромінювачі/антени 11 одного з джерел хвилі λ випромінювача/антени 11 джерела 5 мік5 мікрохвильового випромінювання, розташовурохвильового випромінювання (див. Фіг.8-9). ють або в одній горизонтальній площині Q1 з виПісля цього збирають пристрій для передпопромінювачами/антенами 11 другого джерела сівної мікрохвильової обробки насіння. При цьому мікрохвильового випромінювання (що розташо(як варіант технологічного процесу) у силову освані в площині Q2 (див. Фіг.17-18), або в різних нову 18 установлюють транспортер 19. Після горизонтальних площинах Q 1 і Q 2, що рознесені цього по обрізу стрічки 21 транспортера 19 закріна величину Н (див. Фіг.19-20). На вузькій (позиплюють лоток 20, при цьому лоток 20 установція II) стінці робочої камери 3 закріплюють блок люють по обрізу стрічки 21 транспортера 19 під керування 14 (див. Фіг.1-2 і Фіг.5). нахилом до неї (кут α, див. Фіг.1). Паралельно з Закінчують зборку пристрою, для передпосівцим (як варіант технологічного процесу) у сереної мікрохвильової обробки насіння виконанням дину робочої камери 3 установлюють продуктоптехнологічних операцій, при яких: - вхід одного із ровід 4, при цьому продуктопровід 4 установлюджерел 5 мікрохвильового випромінювання зв'яють так, що широкі (позиція І) і вузькі (позиція II) зують із джерелом 26 перемінного струму (напрустінки продуктопроводу 4 були паралельними гою (220±22)В частотою (50±1)Гц), а вихід - із відповідним широким (позиція І) і вузьким (позивходом блоку керування 14 (див. Фіг.3-4) (який ція II) стінкам робочої камери 3 (див. Фіг.1-2, забезпечує подачу живлення (від джерела 26) на Фіг.5-6, Фіг.21-24 і Фіг.37-38). Конструктивно проджерела 5 мікрохвильового випромінювання у дуктопровід 4 установлюють кількістю один (див. протифазі (див. Фіг.37-38); - перший вихід блоку Фіг.1-2, Фіг.5-6, Фіг.21, Фіг.25, Фіг.27-29 і Фіг.31керування 14 зв'язують із входом другого джере36), два (див. Фіг.22) чи більше (див. Фіг.23-24, ла 5 мікрохвильового випромінювання (див. Фіг.3Фіг.26 і Фіг.30). 4); - ви хід другого джерела 5 мікрохвильового Далі на верхню (позиція III) і нижню (позиція випромінювання зв'язують з першим входом елеIV) частини продуктопроводу 4 установлюють ктродвигуна 22 транспортера 19; - другий вхід фільтри 6 (див. Фіг.1-2 і Фіг.5). Після цього до електродвигуна 22 транспортера 19 зв'язують із нижньої частини (позиція IV) продуктопроводу 4 другим виходом блоку керування 14 (див. Фіг.3закріплюють приймальний бункер 7 (з вихідним 4); - вихід датчика 15 рівня насіння зв'язують із отвором 8). До приймального бункера 7 (у районі блоком керування 14 (див. Фіг.3). вихідного отвору 8) закріплюють заслінку 17, при Зібраний з вищевказаних конструктивних цьому заслінку 17 установлюють на приймальноелементів пристрій для передпосівної мікрохвиму бункері 7 з можливістю зміни висоти (позиція льової обробки насіння експлуатується в таким δ) вихідного отвору 8 приймального бункера 7 чином. (див. Фіг.31-34) (з утворенням щілини δ між нижПристрій для передпосівної мікрохвильової нім обрізом 30 заслінки 17 і стрічкою 21 транспообробки насіння встановлюють у приміщення з ртера 19, відносно подовжньої осі згаданої стрічопаленням і вентиляцією (експлуатацію пристрою ки 21 транспортера 19 - див. Фіг.31-35). проводять у приміщенні при температурі навкоПродовжують зборку пристрою для передполишнього повітря від +10°С до +30°С, відносної сівної мікрохвильової обробки насіння виконанвологості повітря від 60 до 80% і атмосферному ням технологічних операцій, що передбачають тиску від 96 до 104Кпа (750±30мм рт.ст.)). Призакріплення робочої камери 3 (із закріпленими на стрій підключають до мережі (позиція 26, Фіг.1 і ній продуктопроводом 4, бункером 7 і фільтрами Фіг.36) перемінного струму напругою (220±22)В 6) до силової основи 18. Після цього до верхньої частотою (50±1)Гц. частини (позиція III) продуктопроводу 4 закріпПідготовляють насінний матеріал (позиція люють бункер 1 подачі насіння. Далі в бункері 1 29), наприклад, насіння соняшника, пшениці, жиустановлюють датчик 15 рівня насіння (див. Фіг.1та то що (для наступної подачі в бункер 1 при2, Фіг.7 і Фіг.10), а у верхню частину (позиція А) строю для передпосівної обробки насіння, наприбункера 1 уставляють сітку 2 (чи N сіток 2, де 13 20271 14 клад, за допомогою додаткового транспортера 31 вищевказаному спрацьовуванні датчика 15 рівня - див. Фіг.36). насіння) за допомогою блоку керування 14 вклюДалі встановлюють заслінку 17 на висоту δ чаються в роботу джерела 5 мікрохвильового (див. Фіг.31) (наприклад, коли δ=δ макс чи δ =δмін, випромінювання (які конструктивно повинні прадив. відповідно, Фіг.32 і Фіг.33), що забезпечує, цювати у протифазі - див. Фіг.37-38) і електродвипри русі стрічки 21 транспортера 19, необхідну гун 22 транспортера 19 (див. Фіг.3 і Фіг.36). енергетичну експозицію обробки насінного матеВихідний вал 38 електродвигуна 22 транспоріалу (позиція 29). ртера 19 (розвантажувального пристрою) почиЗгаданий насінний матеріал (позиція 29) за нає обертатися. Обертаючий момент з валу 38 допомогою додаткового транспортера 31 (див. електродвигуна 22 передається за допомогою Фіг.36 - як варіант технологічного процесу і застомуфти на редуктор 23, який, у свою чергу, пересовуваного додаткового устаткування) подається дає обертальний рух по горизонталі валику 24 з з додаткового бункера 32 у бункер 1 подачі нанатягнутою на нього стрічкою 21 транспортера 19 сіння пристрою для передпосівної мікрохвильової (стрічка 21 призначена для переміщення обробобробки насіння (який заявляється). Зі стрічки 33 леного мікрохвильовою енергією (НВЧ енергією) додаткового транспортера 31 насінний матеріал насінного матеріалу (позиція 29) від вихідного (позиція 29) попередньо надходить на сітку/сітки отвору 8 бункера 7 убік лотка 20 (для наступного (позиція 2), що розміщені у верхній частині (позискидання насінного матеріалу (позиція 29) у ємція А - див. Фіг.7 і Фіг.10-14) бункера 1 подачі наність 39 для приймання згаданого насінного масіння (для запобігання влучення в продуктопровід теріалу 29 (див. Фіг.35-36). При цьому в процесі 4 сторонніх предметів (позиція 34), наприклад, експлуатації транспортера 19 натяг його стрічки купок землі, гілок і сміття, що можуть закупорити 21 (у міру її розтягання) регулюється за допомощілину у ви хідному отворі 8 приймального бункегою притиску 25 (див. Фіг.1 і Фіг.36). ра 7, що утворена нижнім обрізом 30 заслінки 17 і Насінний матеріал (позиція 29) починає виповерхнею стрічки 21 транспортера 19) (див. биратися з нижньої частини приймального бункеФіг.1-2, Фіг.31-35 і Фіг.36). Далі насінний матеріал ра 7 шляхом виходу з щілини (позиція 5, що (позиція 29), пройшовши через осередки 35 сітутворена нижнім обрізом 30 заслінки 17, направки/сіток 2 (див. Фіг.9, Фіг.15-16 і Фіг.36), попадає у ляючими 28 (які призначені для формування повнутрішню порожнину 36 бункера 1 подачі насінтоку насіння 29 відносно подовжньої осі стрічки ня і накопичується в бункері 1 подачі насіння 21 транспортера 19 - див. Фіг.31 і Фіг.35), що ви(див. Фіг.36). При заповненні внутрішнього об'єму конані на бічних стінках 27 приймального бункера (позиція 36) бункера 1 подачі насіння до рівня 7 у районі вихідного отвору 8, і площиною стрічки датчика 15 (і вікна 16 контролю рівня насіння), 21 транспортера 19 (див. Фіг.31-36). При цьому спрацьовує згаданий датчик 15 рівня насіння (випочинає відбуватися рівномірне переміщення робляється командний сигнал). маси насінного матеріалу (позиція 29) по внутріСпрацьовування датчика 15 є дозволом на шній порожнині каналу 13 продуктопроводу 4 і включення джерел мікрохвильового випромінюодночасна обробка насінного матеріалу (позиція вання 5. З виходу датчика 15 рівня насіння елек29) мікрохвильовою енергією (НВЧ енергією), що тричний сигнал подається на вхід блоку керуванвипромінюється випромінювачами/антенами 11 ня 14, а з нього - на джерело 5 мікрохвильового джерел 5 мікрохвильового випромінювання (див. випромінювання (див. Фіг.3). Фіг.6 і Фіг.37-38). Одночасне заповнення бункера 1 контролюПри включенні джерел 5 мікрохвильового виється через вікно 16 контролю рівня насіння (запромінювання на магнетрони 10 із блоків живкрите прозорим матеріалом, наприклад, плексиглення 9 по черзі протягом половини періоду жиласом (оргсклом) чи склом) (див. Фіг.7, Фіг.10 і вильної мережі подається живляча напруга, у Фіг.36). Шляхом подачі насінного матеріалу (порезультаті чого в перший півперіод роботи (див. зиція 29) за допомогою додаткового транспортеФіг.37) пристрою для передпосівної обробки нара 31 з додаткового бункера 32 у бункер 1 подачі сіння включаються випромінювачі/антени 11 однасіння, заповнюється як бункер 1, так і внутріного з двох джерел 5 мікрохвильового випромішня порожнина каналу 13 продуктопроводу 4 нювання і забезпечують опромінення (див. Фіг.36), при цьому насінний матеріал (позимікрохвильовою енергією з однієї сторони робоція 29) є підготовленим для мікрохвильової оброчої камери 3 потоки насінь 29, що рівномірно рубки. хаються в каналі 13 продуктопроводу 4 (див. Таким чином, з нижньої частини 37 бункера 1 Фіг.37). У другий півперіод роботи (див. Фіг.38) насінний матеріал (позиція 29) надходить на вхід пристрою для передпосівної обробки насіння продуктопроводу 4 (чи продуктопроводів) і почивключаються випромінювачі/антени 11 другого нає переміщення по його внутрішній порожнині джерела 5 мікрохвильового випромінювання і (каналу 13) униз (за схемою на Фіг.36) убік призабезпечують опромінення НВЧ енергією з іншої ймального бункера 7 (у якому виконаний вихідний сторони робочої камери 3 потоки насінь 29, що отвір 8). Вихідний отвір 8 приймального бункера рівномірно рухаються в каналі 13 продуктопрово7 у робочому положенні перекривається на велиду 4 (див. Фіг.38). Те хнологічно опромінення НВЧ чину δ заслінкою 17 (величина δ вибирається в енергією потоку насіння 29, що рівномірно рухазалежності від необхідної величини енергетичної ється в каналі 13 продуктопроводу 4, здійснюєтьекспозиції). ся мікрохвильовим випромінюванням потужністю При повному заповненні внутрішнього об'єму 1,2квт±10% у діапазоні завдання енергетичної (порожнини каналу 13) продуктопроводу 4 (і при експозиції опромінення насіння (насінного мате 15 20271 16 ріалу - позиція 29) від 2 до 10кдж/дм 3. Під час Після цього знову роблять заповнення насінроботи джерела 5 мікрохвильового випромінюним матеріалом (позиція 29) внутрішньої порожвання його конструктивні елементи, а саме, магнини 36 бункера 1 подачі насіння і внутрішньої нетрон 10 і трансформатор блоку живлення 9 порожнини каналу 13 продуктопроводу 4 до їхохолоджуються системою охолодження 12, нанього повного заповнення (див. Фіг.36). приклад, вентиляторами (див. Фіг.1-2 і Фіг.5). При заповненні (у випадку непередбаченої Під час роботи джерел 5 мікрохвильового визупинки роботи пристрою для передпосівної мікпромінювання вихід НВЧ енергії через верхні (порохвильової обробки насіння, що заявляється) зиція III) і нижні (позиція IV) отвори продуктопровнутрішньої порожнини 36 бункера 1 подачі наводу/продуктопроводів 4 перекривається НВЧ сіння (з перекриттям датчика 15 рівня насіння для фільтрами (позиція 6) (див. Фіг.1-2 і Фіг.5). його спрацьовування) і порожнини каналу 13 Насінний матеріал (позиція 29) при прохопродуктопроводу 4, робота згаданого пристрою дженні через продуктопровід 4 одержує заздалевідновляється відповідно до описаного вище. гідь установлену питому дозу обробки НВЧ енерПідвищення ефективності застосування пригією (доза мікрохвильової обробки насіння 29 строю для передпосівної мікрохвильової обробки регулюється за допомогою заслінки 17 - див. насіння, який заявляється, у порівнянні з протоФіг.32-33) і, пройшовши через щілину (позиція δ) типом, досягається за рахунок того, що передбау ви хідному отворі 8 приймального бункера 7, що чено можливість регулювання рівня мікрохвильоутворений нижнім обрізом 30 заслінки 17, направої обробки насінь. Підвищення ефективності вляючими 28 (які призначені для формування застосування пристрою для передпосівної мікропотоку насіння 29 відносно подовжньої осі стрічки хвильової обробки насіння, який заявляється, у 22 транспортера 19 - див. Фіг.35), які виконані на порівнянні з прототипом, досягається рівномірнібічних стінках 27 приймального бункера 7 у райостю розподілу мікрохвильової енергії по горизонні вихідного отвору 8, і площиною стрічки 21 талі за рахунок зсуву геометричних центрів витранспортера 19, попадає на стрічку 21 згаданого промінювачів/антен джерел мікрохвильового транспортера 19 (розвантажувального пристрою) випромінювання відносно один до другого. Під(див. Фіг.35-36). вищення ефективності застосування пристрою Таким чином, відбувається постійне перемідля передпосівної мікрохвильової обробки насінщення насінного матеріалу (позиція 29) по внутня, який заявляється, у порівнянні з прототипом, рішній порожнині каналу 13 продуктопроводу 4 (з досягається за рахунок того, що забезпечується порожнини 36 бункера 1 подачі насіння у порож100-процентна обробка насіння за рахунок устанину приймального бункера 7 (див. Фіг.36). новки датчика рівня насіння і виконання поперечОброблений НВЧ енергією насінний матеріал ного перерізу продуктопроводу і приймального (позиція 29) переміщається на стрічці 21 трансбункера постійним по всій довжині з'єднаних у портера 19 убік лотка 20 і скидається з лотка 20 єдину конструкцію згаданих продуктопроводу і (установленого під кутом α до площини стрічки 21 приймального бункера. транспортера 19) у ємність 39 для приймання Джерела інформації: насінного матеріалу (позиція 29) (див. Фіг.35-36), 1. Деклараційний патент України на винахід наприклад, у піддон (позиція 39) чи в мішок. Шви№54014 від 17.02.2003 "Мікрохвильовий пристрій дкість переміщення стрічки 21 транспортера 19 допосівної обробки насіння", МПК7 А01С1/00, від 1 до 2м/хв (чи в інши х діапазонах). Бюл. №2, 2003 - аналог. У випадку зменшення рівня насінного матері2. Авторське свідоцтво СРСР №1766294A1 алу (позиція 29), що надходить у порожнину 36 від 07.10.1992 Устройство для предпосевной оббункера 1 подачі насіння, наприклад, при зупинці работки семян», МПК7 А01С1/00, Бюл. №37, додаткового транспортера 31, нижче місця уста1992 - аналог. новки датчика 15 рівня насіння (розташованого 3. Авторське свідоцтво СРСР №1787346A1 на стінці згаданого бункера 1), датчик 15 рівня від 15.01.1993 Устройство для СВЧ-обработки насіння виробляє керуючий сигнал і, через блок семян», МПК7 А01С1/00, Бюл. № 2, 1993 - анакерування 14, відключає подачу напруги (позиція лог. 26) на джерело 5 мікрохвильового випроміню4. Деклараційний патент України на винахід вання й електродвигун 22 транспортера 19. Дже№53954 від 17.02.2003 "Мікрохвильовий пристрій рела 5 мікрохвильового випромінювання відклюдопосівної обробки насіння", МПК7 А01С1/00, чаються, а стрічка 21 транспортера 19 Бюл. №2, 2003 - прототип. зупиняється. 17 20271 18 19 20271 20 21 20271 22 23 20271 24 25 Комп’ютерна в ерстка Н. Лисенко 20271 Підписне 26 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
