Установка для мікрохвильової обробки насіння “урожай – м”

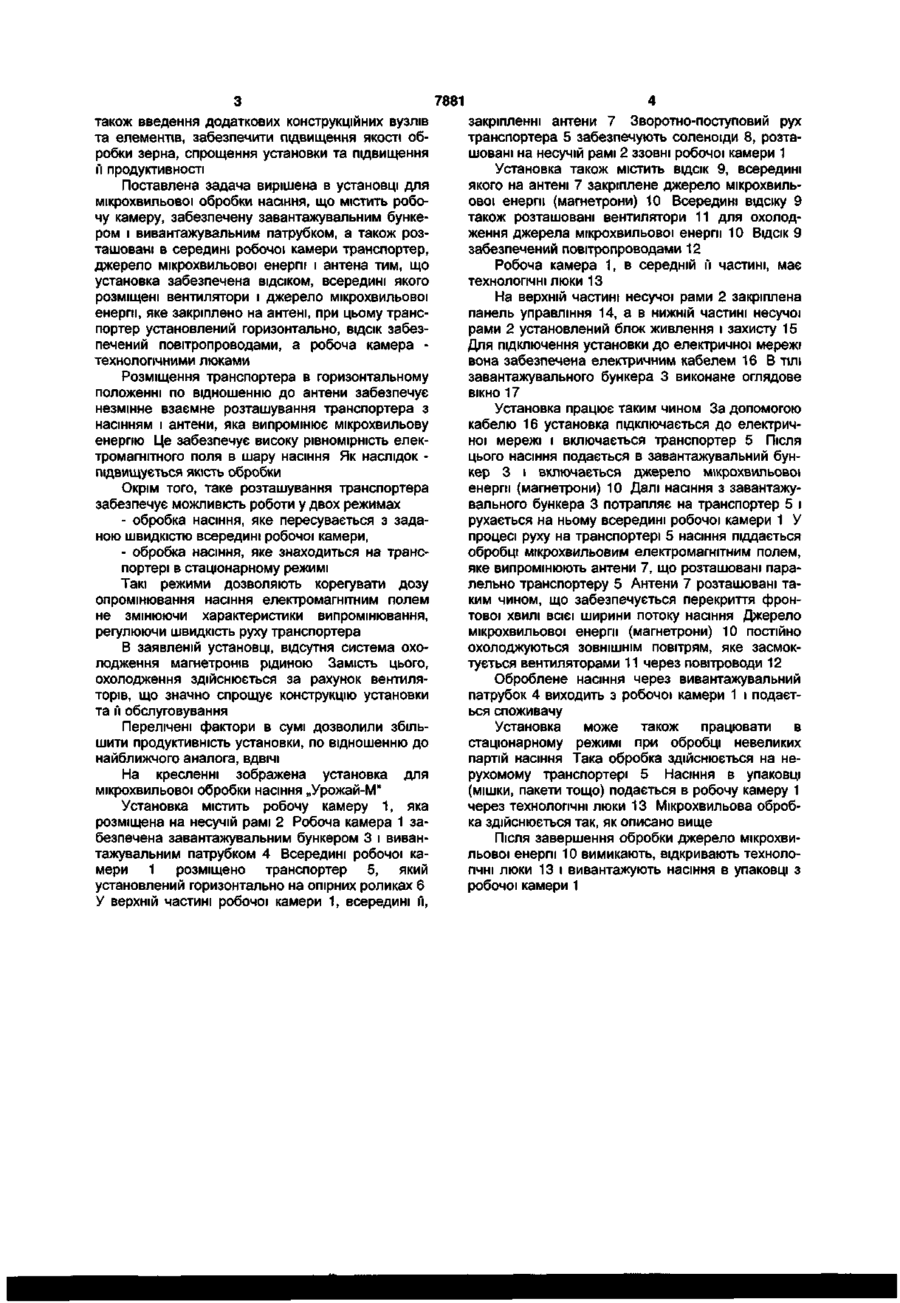

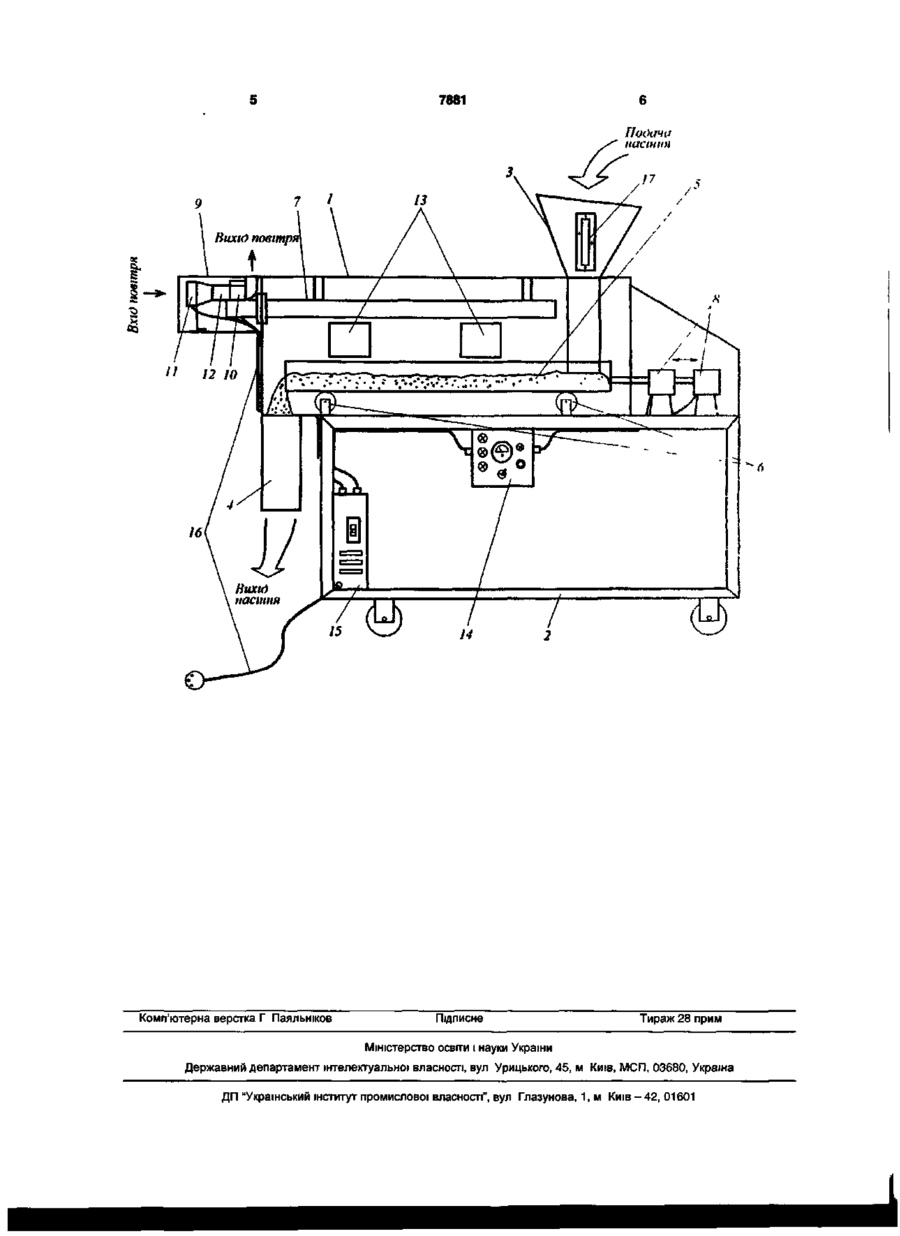

Установка для мікрохвильової обробки насіння, що містить робочу камеру, оснащену заванта жувальним бункером і вивантажувальним патрубком, а також розташовані всередині робочої камери транспортер, джерело мікрохвильової енергії і антену, яка відрізняється тим, що вона оснащена ВІДСІКОМ, всередині якого розміщені вентилятори і джерело мікрохвильової енергії, яке закріплене на антені, при цьому транспортер установлений горизонтально, ВІДСІК оснащений повітроводами, а робоча камера - технологічними люками Корисна модель стосується сільського господарства Установка призначена для електромагнітної обробки насіння і може використовуватися для його допосівної обробки, а також обробки перед закладанням насіння на збереження Відомий пристрій для ПВЧ (понадвисокочастотної) обробки сипучих матеріалів [А с СРСР 1 592 958, пріор 15 08 88, опубл 15 09 90, Бюл №34, А01С 1/100], що має камеру нагріву у вигляді відрізку труби, у якому знаходиться вібромеханізм у вигляді полиць, які розміщені на різних рівнях, у відрізок труби підводиться ПВЧ-енерпя крізь передаючий ХВИЛЬОВІД Недоліками цього пристрою є велика нерівномірність мікрохвильового поля, тому що у камері встановлюється і піддержується режим стоячої хвилі, в якому число мод завжди обмежене і електромагнітне поле нерівномірне Крім того, конструкція поличного вібротранспортера не дозволяє у широких межах змінювати продуктивність пристрою, тому що пристрій призначено тільки для одного виду сипучих матеріалів Найближчим до корисної моделі, що заявляється є мікрохвильовий пристрій допосівної обробки насіння [див патент України на винахід № 54014 А, 2003 р , офіційний бюлетень № 2] Вказаний пристрій містить мікрохвильовий генератор, з'єднаний хвильоводом з робочою камерою В робочій камері розміщені вібротранспортер, вузол завантаження і вузол розвантажування насіння Вібротранспортер має форму лотка коритоподібного і виготовлений з того ж матеріалу, що і робоча камера Крім того, вібротранспортер уста новлений з можливістю змінювати кут нахилу за допомогою вузла механічного регулювання Висота бокової стінки вібротранспортера дорівнює 1/4 довжині хвилі мікрохвильового випромінювання Даний пристрій обрано прототипом Прототип співпадає із заявленою установкою в наявності спільних ознак - робоча камера, - завантажувальний бункер, - вивантажувальний патрубок, - транспортер, - джерело мікрохвильової енергії Але описаний пристрій має суттєві недоліки По-перше, він не забезпечує рівномірність електромагнітного поля в шару насіння, внаслідок того, що в процесі роботи взаємне розташування антени і вібротранспортера змінюється По-друге, у відомому пристрої неможливо забезпечити повільне регулювання швидкості руху насіння в робочій камері По-третє, пристрій не забезпечує роботу у 11-х режимах I - режим з потоком насіння, який рухається через робочу камеру, II - стаціонарний режим Крім того, у відомому пристрої магнетрони охолоджуються рідиною, що ускладнює конструкцію та вимагає додаткових витрат Важним недоліком також є невелика продуктивність пристрою В основу корисної моделі поставлено задачу створити установку, в якій за рахунок іншого просторового розміщення відомих і нових елементів, а 00 00 О) 7881 також введення додаткових конструкційних вузлів та елементів, забезпечити підвищення якості обробки зерна, спрощення установки та підвищення м продуктивності Поставлена задача вирішена в установці для мікрохвильової обробки насіння, що містить робочу камеру, забезпечену завантажувальним бункером і вивантажувальним патрубком, а також розташовані в середині робочої камери транспортер, джерело мікрохвильової енергії і антена тим, що установка забезпечена ВІДСІКОМ, всередині якого розміщені вентилятори і джерело мікрохвильової енергії, яке закріплено на антені, при цьому транспортер установлений горизонтально, ВІДСІК забезпечений повітропроводами, а робоча камера технологічними люками Розміщення транспортера в горизонтальному положенні по відношенню до антени забезпечує незмінне взаємне розташування транспортера з насінням і антени, яка випромінює мікрохвильову енергію Це забезпечує високу рівномірність електромагнітного поля в шару насіння Як наслідок підвищується якість обробки Окрім того, таке розташування транспортера забезпечує можливість роботи у двох режимах - обробка насіння, яке пересувається з заданою швидкістю всередині робочої камери, - обробка насіння, яке знаходиться на транспортері в стаціонарному режимі Такі режими дозволяють корегувати дозу опромінювання насіння електромагнітним полем не змінюючи характеристики випромінювання, регулюючи швидкість руху транспортера В заявленій установці, відсутня система охолодження магнетронів рідиною Замість цього, охолодження здійснюється за рахунок вентиляторів, що значно спрощує конструкцію установки та м обслуговування Перелічені фактори в сумі дозволили збільшити продуктивність установки, по відношенню до найближчого аналога, ВДВІЧІ На кресленні зображена установка для мікрохвильової обробки насіння „Урожай-М" Установка містить робочу камеру 1, яка розміщена на несучій рамі 2 Робоча камера 1 забезпечена завантажувальним бункером 3 і вивантажувальним патрубком 4 Всередині робочої камери 1 розміщено транспортер 5, який установлений горизонтально на опірних роликах 6 У верхній частині робочої камери 1, всередині ґі, закріпленні антени 7 Зворотно-поступовий рух транспортера 5 забезпечують соленоїди 8, розташовані на несучій рамі 2 ззовні робочої камери 1 Установка також містить ВІДСІК 9, всередині якого на антені 7 закріплене джерело мікрохвильової енергії (магнетрони) 10 Всередині відсіку 9 також розташовані вентилятори 11 для охолодження джерела мікрохвильової енергії 10 ВІДСІК 9 забезпечений повітропроводами 12 Робоча камера 1, в середній її частині, має технологічні люки 13 На верхній частині несучої рами 2 закріплена панель управління 14, а в нижній частині несучої рами 2 установлений блок живлення і захисту 15 Для підключення установки до електричної мережі вона забезпечена електричним кабелем 16 В ТІЛІ завантажувального бункера 3 виконане оглядове вікно 17 Установка працює таким чином За допомогою кабелю 16 установка підключається до електричної мережі і включається транспортер 5 Після цього насіння подається в завантажувальний бункер 3 і включається джерело мікрохвильово» енергії (магнетрони) 10 Далі насіння з завантажувального бункера 3 потрапляє на транспортер 5 і рухається на ньому всередині робочої камери 1 У процесі руху на транспортері 5 насіння піддається обробці мікрохвильовим електромагнітним полем, яке випромінюють антени 7, що розташовані паралельно транспортеру 5 Антени 7 розташовані таким чином, що забезпечується перекриття фронтової хвилі всієї ширини потоку насіння Джерело мікрохвильової енергії (магнетрони) 10 постійно охолоджуються ЗОВНІШНІМ повітрям, яке засмоктується вентиляторами 11 через повітроводи 12 Оброблене насіння через вивантажувальний патрубок 4 виходить з робочої камери 1 і подається споживачу Установка може також працювати в стаціонарному режимі при обробці невеликих партій насіння Така обробка здійснюється на нерухомому транспортері 5 Насіння в упаковці (мішки, пакети тощо) подається в робочу камеру 1 через технологічні люки 13 Мікрохвильова обробка здійснюється так, як описано вище Після завершення обробки джерело мікрохвильової енергії 10 вимикають, відкривають технологічні люки 13 і вивантажують насіння в упаковці з робочої камери 1 7881 ПоОачи у/* пасший Вихк) повітря I t Комп'ютерна верстка Г Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
