Замок хомутовий із клиноподібним фіксатором

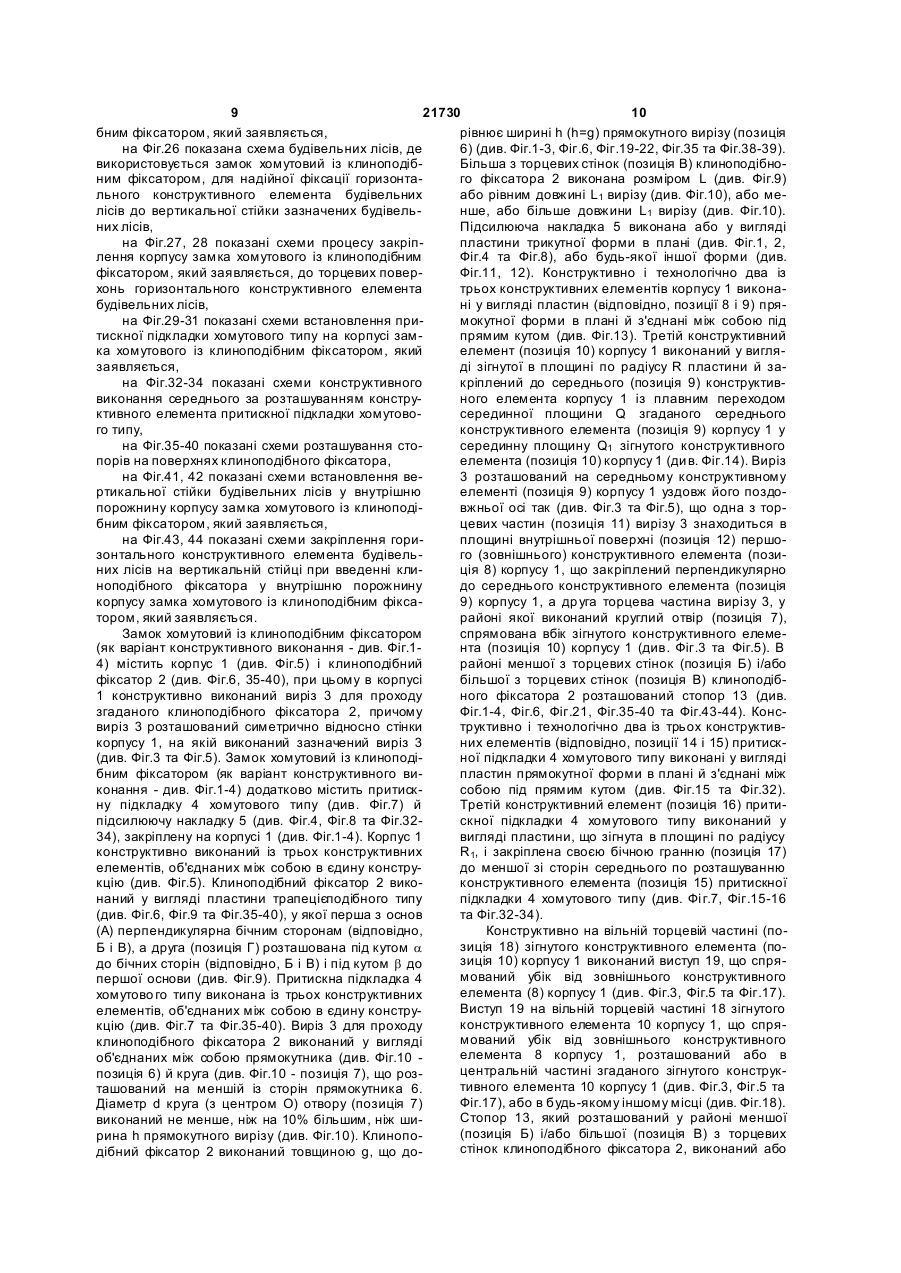

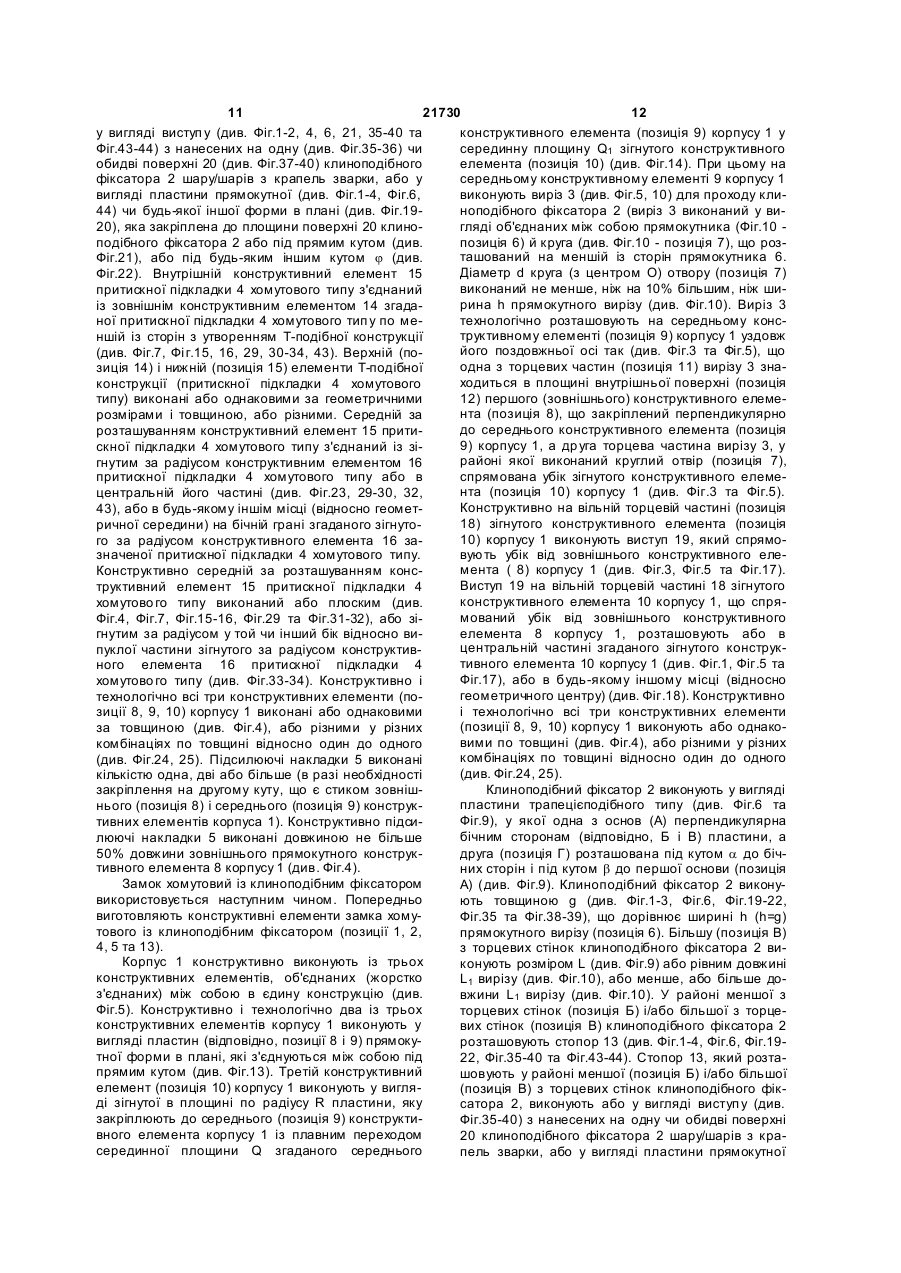

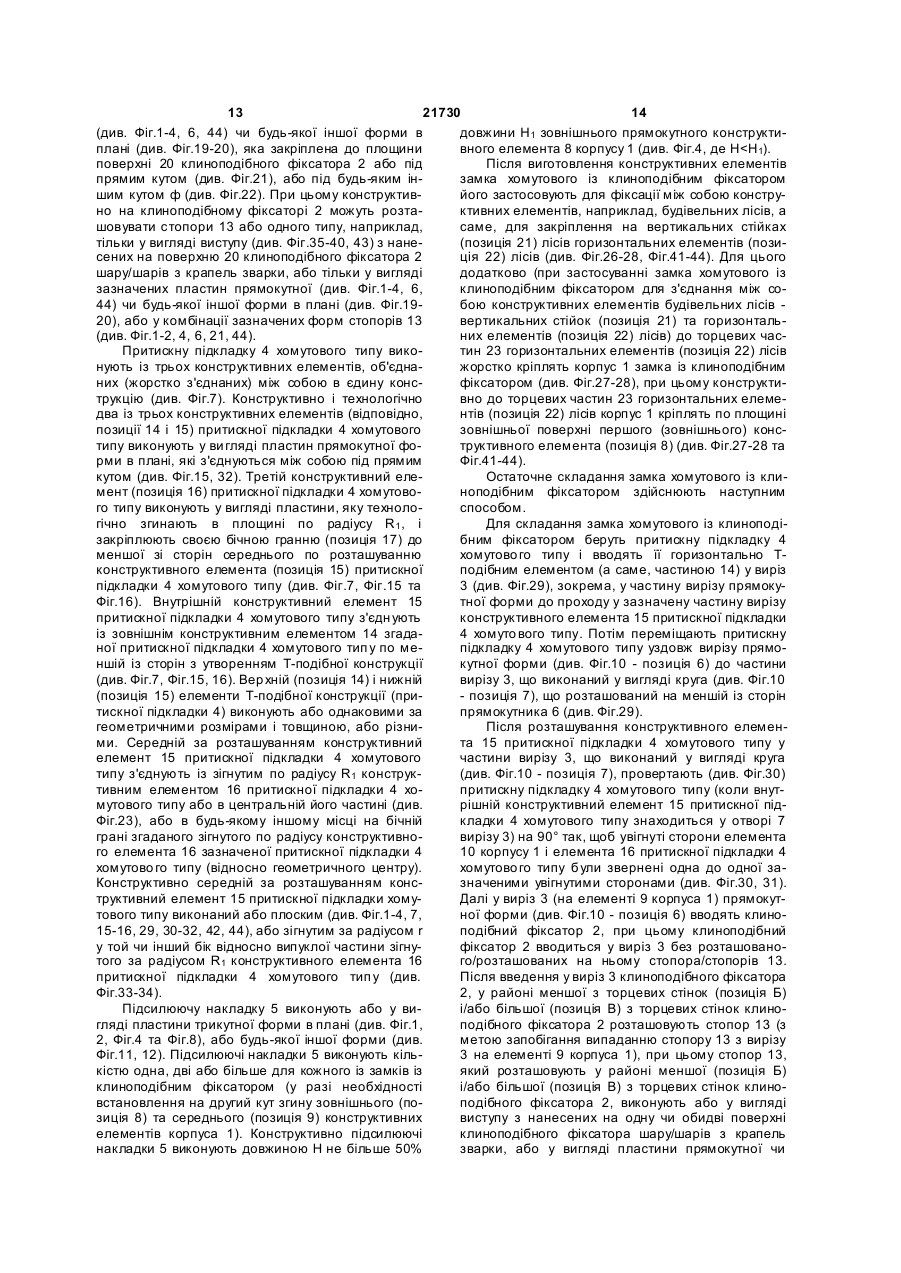

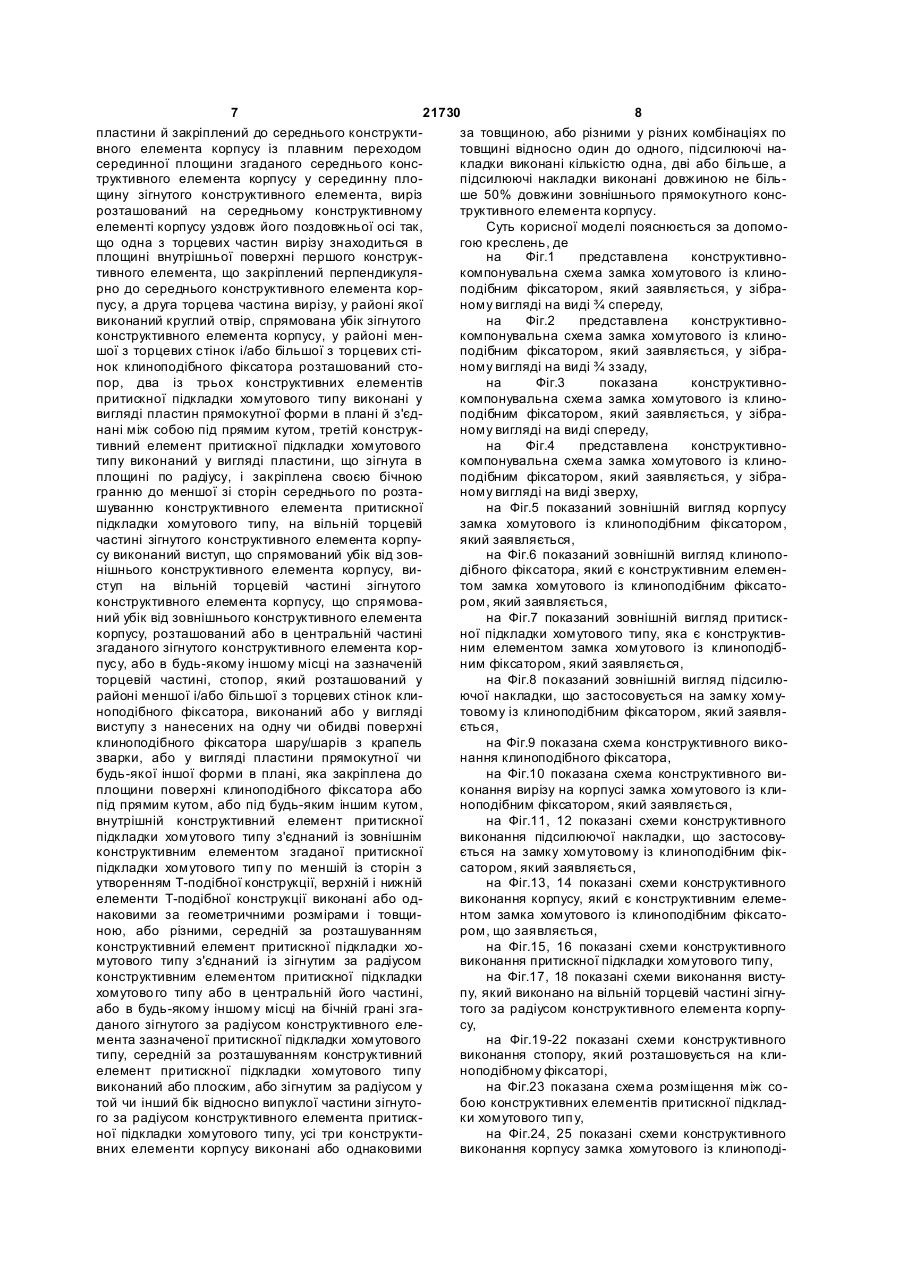

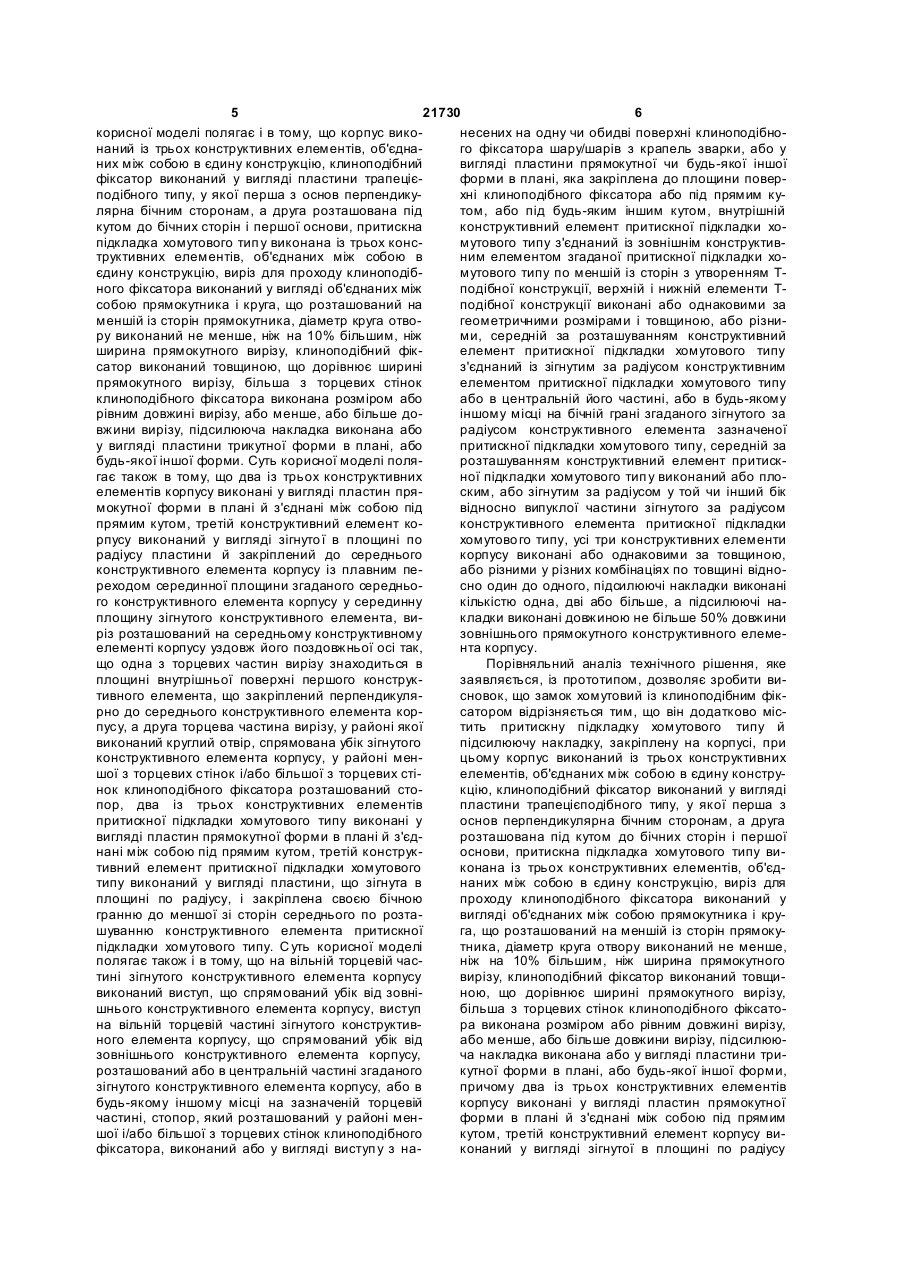

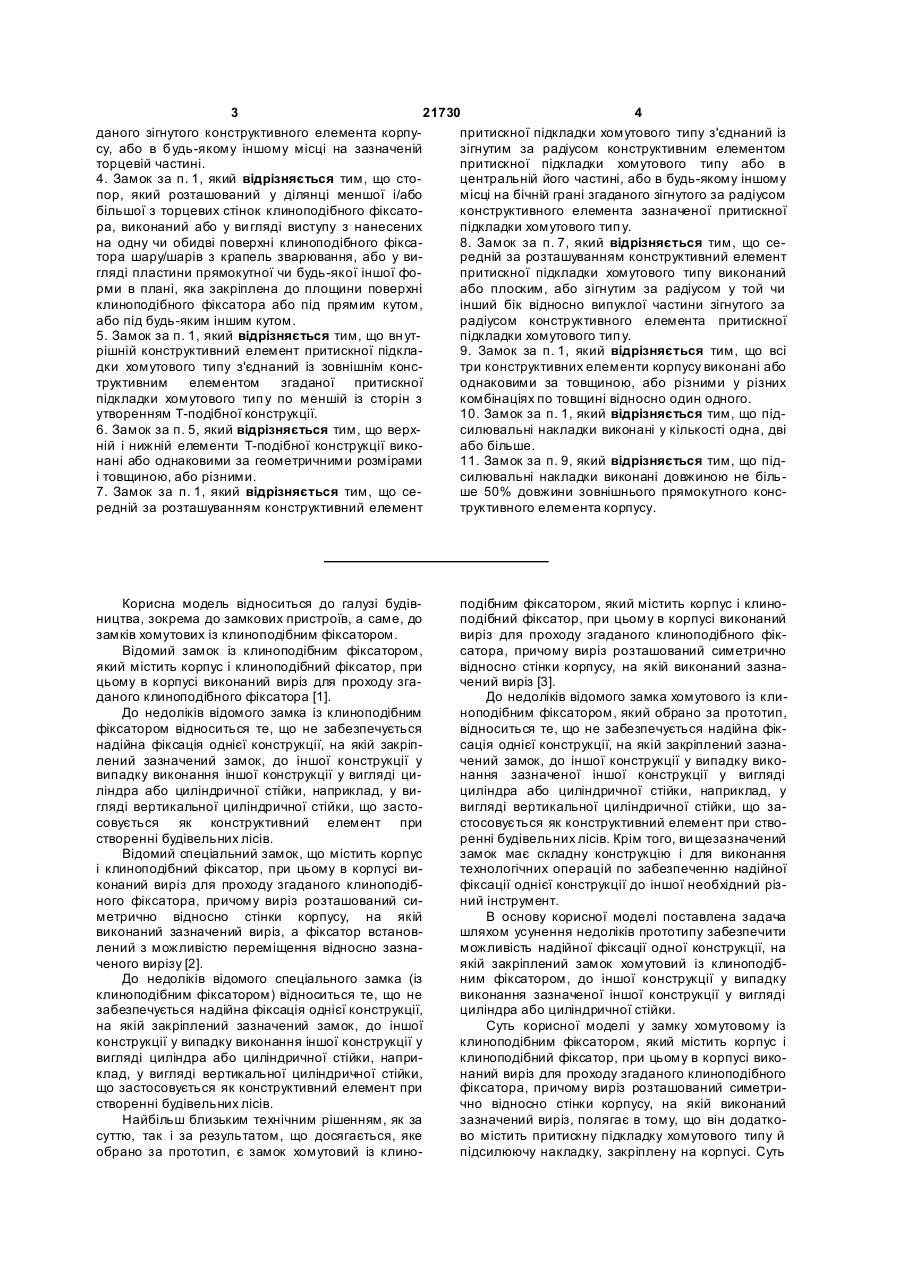

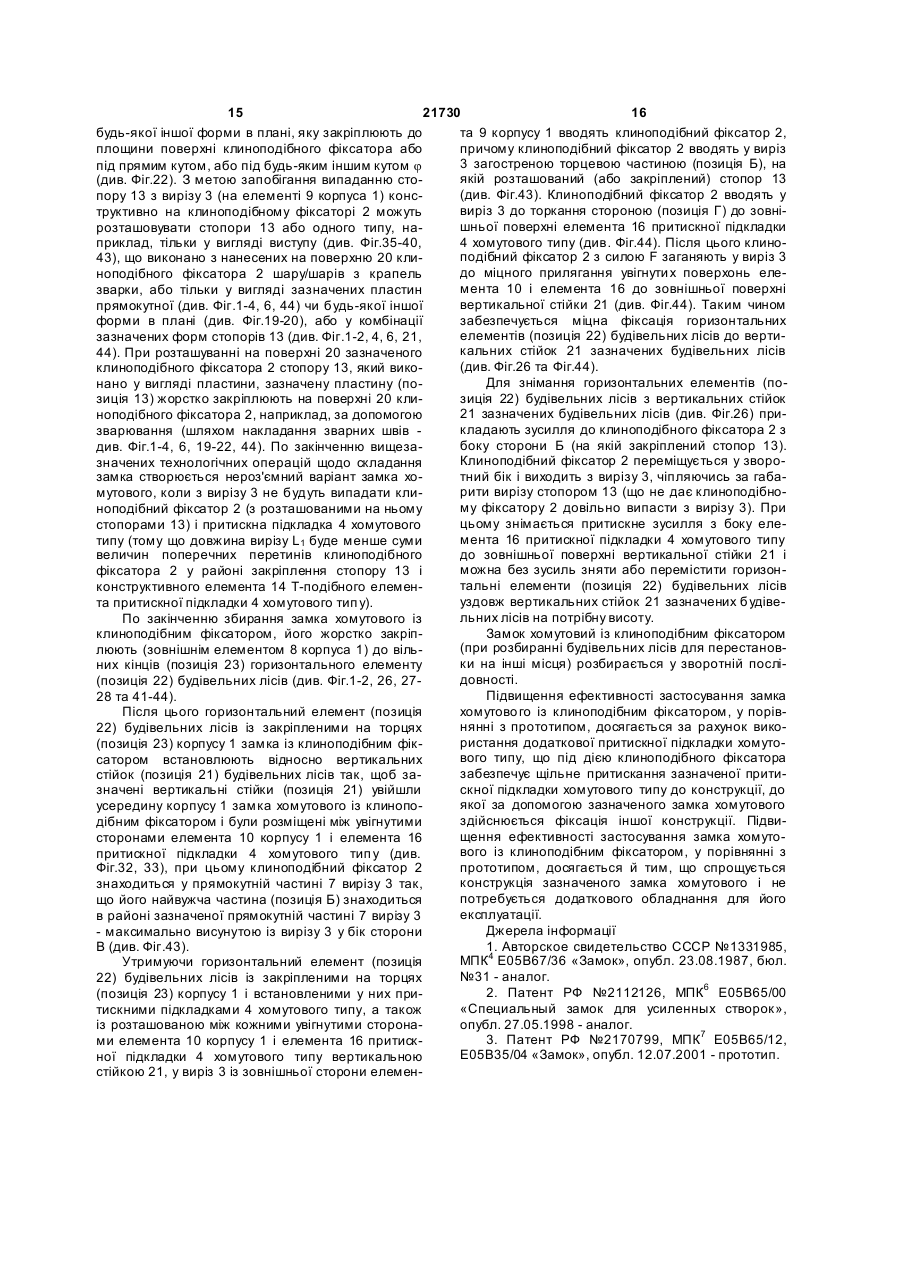

1. Замок хомутовий із клиноподібним фіксатором, який містить корпус і клиноподібний фіксатор, при цьому в корпусі виконаний виріз для проходу згаданого клиноподібного фіксатора, причому виріз розташований симетрично відносно стінки корпусу, на якій виконаний зазначений виріз, який відрізняє ться тим, що він додатково містить притискну підкладку хомутового типу й підсилювальну накладку, закріплену на корпусі, при цьому корпус виконаний із трьох конструктивних елементів, об'єднаних між собою в єдину конструкцію, клиноподібний фіксатор виконаний у вигляді пластини трапецієподібного типу, у якій перша з основ перпендикулярна бічним сторонам пластини, а друга розташована під кутом до бічних сторін і першої основи, притискна підкладка хомутового типу виконана із трьох конструктивних елементів, об'єднаних між собою в єдину конструкцію, виріз для проходу клиноподібного фіксатора виконаний у вигляді об'єднаних між собою прямокутника і кола, що розташоване на меншій із сторін прямокутника, діаметр кола отвору не менше ніж на 10 % більший, ніж ширина прямокутного вирізу, клиноподібний фіксатор виконаний товщиною, що дорівнює ширині прямокутного вирізу, більша з торцевих стінок клиноподібного фіксатора виконана розміром або рівним довжині вирізу, або меншим, або більшим довжини вирізу, підсилювальна накладка виконана або у вигляді пластини трикутної форми в плані, або будь-якої іншої форми, причому два із 2 (19) 1 3 21730 4 даного зігнутого конструктивного елемента корпупритискної підкладки хомутового типу з'єднаний із су, або в будь-якому іншому місці на зазначеній зігнутим за радіусом конструктивним елементом торцевій частині. притискної підкладки хомутового типу або в 4. Замок за п. 1, який відрізняється тим, що стоцентральній його частині, або в будь-якому іншому пор, який розташований у ділянці меншої і/або місці на бічній грані згаданого зігнутого за радіусом більшої з торцевих стінок клиноподібного фіксатоконструктивного елемента зазначеної притискної ра, виконаний або у ви гляді виступу з нанесених підкладки хомутового тип у. на одну чи обидві поверхні клиноподібного фікса8. Замок за п. 7, який відрізняється тим, що сетора шару/шарів з крапель зварювання, або у виредній за розташуванням конструктивний елемент гляді пластини прямокутної чи будь-якої іншої фопритискної підкладки хомутового типу виконаний рми в плані, яка закріплена до площини поверхні або плоским, або зігнутим за радіусом у той чи клиноподібного фіксатора або під прямим кутом, інший бік відносно випуклої частини зігнутого за або під будь-яким іншим кутом. радіусом конструктивного елемента притискної 5. Замок за п. 1, який відрізняється тим, що вн утпідкладки хомутового тип у. рішній конструктивний елемент притискної підкла9. Замок за п. 1, який відрізняється тим, що всі дки хомутового типу з'єднаний із зовнішнім констри конструктивних елементи корпусу виконані або труктивним елементом згаданої притискної однаковими за товщиною, або різними у різних підкладки хомутового тип у по меншій із сторін з комбінаціях по товщині відносно один одного. утворенням Т-подібної конструкції. 10. Замок за п. 1, який відрізняється тим, що під6. Замок за п. 5, який відрізняється тим, що верхсилювальні накладки виконані у кількості одна, дві ній і нижній елементи Т-подібної конструкції викоабо більше. нані або однаковими за геометричними розмірами 11. Замок за п. 9, який відрізняється тим, що піді товщиною, або різними. силювальні накладки виконані довжиною не біль7. Замок за п. 1, який відрізняється тим, що сеше 50% довжини зовнішнього прямокутного консредній за розташуванням конструктивний елемент труктивного елемента корпусу. Корисна модель відноситься до галузі будівництва, зокрема до замкових пристроїв, а саме, до замків хомутових із клиноподібним фіксатором. Відомий замок із клиноподібним фіксатором, який містить корпус і клиноподібний фіксатор, при цьому в корпусі виконаний виріз для проходу згаданого клиноподібного фіксатора [1]. До недоліків відомого замка із клиноподібним фіксатором відноситься те, що не забезпечується надійна фіксація однієї конструкції, на якій закріплений зазначений замок, до іншої конструкції у випадку виконання іншої конструкції у вигляді циліндра або циліндричної стійки, наприклад, у вигляді вертикальної циліндричної стійки, що застосовується як конструктивний елемент при створенні будівельних лісів. Відомий спеціальний замок, що містить корпус і клиноподібний фіксатор, при цьому в корпусі виконаний виріз для проходу згаданого клиноподібного фіксатора, причому виріз розташований симетрично відносно стінки корпусу, на якій виконаний зазначений виріз, а фіксатор встановлений з можливістю переміщення відносно зазначеного вирізу [2]. До недоліків відомого спеціального замка (із клиноподібним фіксатором) відноситься те, що не забезпечується надійна фіксація однієї конструкції, на якій закріплений зазначений замок, до іншої конструкції у випадку виконання іншої конструкції у вигляді циліндра або циліндричної стійки, наприклад, у вигляді вертикальної циліндричної стійки, що застосовується як конструктивний елемент при створенні будівельних лісів. Найбільш близьким технічним рішенням, як за суттю, так і за результатом, що досягається, яке обрано за прототип, є замок хомутовий із клино подібним фіксатором, який містить корпус і клиноподібний фіксатор, при цьому в корпусі виконаний виріз для проходу згаданого клиноподібного фіксатора, причому виріз розташований симетрично відносно стінки корпусу, на якій виконаний зазначений виріз [3]. До недоліків відомого замка хомутового із клиноподібним фіксатором, який обрано за прототип, відноситься те, що не забезпечується надійна фіксація однієї конструкції, на якій закріплений зазначений замок, до іншої конструкції у випадку виконання зазначеної іншої конструкції у вигляді циліндра або циліндричної стійки, наприклад, у вигляді вертикальної циліндричної стійки, що застосовується як конструктивний елемент при створенні будівельних лісів. Крім того, ви щезазначений замок має складну конструкцію і для виконання технологічних операцій по забезпеченню надійної фіксації однієї конструкції до іншої необхідний різний інструмент. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити можливість надійної фіксації одної конструкції, на якій закріплений замок хомутовий із клиноподібним фіксатором, до іншої конструкції у випадку виконання зазначеної іншої конструкції у вигляді циліндра або циліндричної стійки. Суть корисної моделі у замку хомутовому із клиноподібним фіксатором, який містить корпус і клиноподібний фіксатор, при цьому в корпусі виконаний виріз для проходу згаданого клиноподібного фіксатора, причому виріз розташований симетрично відносно стінки корпусу, на якій виконаний зазначений виріз, полягає в тому, що він додатково містить притискну підкладку хомутового типу й підсилюючу накладку, закріплену на корпусі. Суть 5 21730 6 корисної моделі полягає і в тому, що корпус виконесених на одну чи обидві поверхні клиноподібнонаний із трьох конструктивних елементів, об'єднаго фіксатора шару/шарів з крапель зварки, або у них між собою в єдину конструкцію, клиноподібний вигляді пластини прямокутної чи будь-якої іншої фіксатор виконаний у вигляді пластини трапецієформи в плані, яка закріплена до площини поверподібного типу, у якої перша з основ перпендикухні клиноподібного фіксатора або під прямим кулярна бічним сторонам, а друга розташована під том, або під будь-яким іншим кутом, внутрішній кутом до бічних сторін і першої основи, притискна конструктивний елемент притискної підкладки хопідкладка хомутового тип у виконана із трьох консмутового типу з'єднаний із зовнішнім конструктивтруктивних елементів, об'єднаних між собою в ним елементом згаданої притискної підкладки хоєдину конструкцію, виріз для проходу клиноподібмутового типу по меншій із сторін з утворенням Тного фіксатора виконаний у вигляді об'єднаних між подібної конструкції, верхній і нижній елементи Тсобою прямокутника і круга, що розташований на подібної конструкції виконані або однаковими за меншій із сторін прямокутника, діаметр круга отвогеометричними розмірами і товщиною, або різниру виконаний не менше, ніж на 10% більшим, ніж ми, середній за розташуванням конструктивний ширина прямокутного вирізу, клиноподібний фікелемент притискної підкладки хомутового типу сатор виконаний товщиною, що дорівнює ширині з'єднаний із зігнутим за радіусом конструктивним прямокутного вирізу, більша з торцевих стінок елементом притискної підкладки хомутового типу клиноподібного фіксатора виконана розміром або або в центральній його частині, або в будь-якому рівним довжині вирізу, або менше, або більше доіншому місці на бічній грані згаданого зігнутого за вжини вирізу, підсилююча накладка виконана або радіусом конструктивного елемента зазначеної у вигляді пластини трикутної форми в плані, або притискної підкладки хомутового типу, середній за будь-якої іншої форми. Суть корисної моделі полярозташуванням конструктивний елемент притискгає також в тому, що два із трьох конструктивних ної підкладки хомутового тип у виконаний або плоелементів корпусу виконані у вигляді пластин пряским, або зігнутим за радіусом у той чи інший бік мокутної форми в плані й з'єднані між собою під відносно випуклої частини зігнутого за радіусом прямим кутом, третій конструктивний елемент коконструктивного елемента притискної підкладки рпусу виконаний у вигляді зігнуто ї в площині по хомутово го типу, усі три конструктивних елементи радіусу пластини й закріплений до середнього корпусу виконані або однаковими за товщиною, конструктивного елемента корпусу із плавним пеабо різними у різних комбінаціях по товщині віднореходом серединної площини згаданого середньосно один до одного, підсилюючі накладки виконані го конструктивного елемента корпусу у серединну кількістю одна, дві або більше, а підсилюючі наплощину зігнутого конструктивного елемента, викладки виконані довжиною не більше 50% довжини різ розташований на середньому конструктивному зовнішнього прямокутного конструктивного елемеелементі корпусу уздовж його поздовжньої осі так, нта корпусу. що одна з торцевих частин вирізу знаходиться в Порівняльний аналіз технічного рішення, яке площині внутрішньої поверхні першого конструкзаявляється, із прототипом, дозволяє зробити витивного елемента, що закріплений перпендикулясновок, що замок хомутовий із клиноподібним фікрно до середнього конструктивного елемента корсатором відрізняється тим, що він додатково міспусу, а друга торцева частина вирізу, у районі якої тить притискну підкладку хомутового типу й виконаний круглий отвір, спрямована убік зігнутого підсилюючу накладку, закріплену на корпусі, при конструктивного елемента корпусу, у районі менцьому корпус виконаний із трьох конструктивних шої з торцевих стінок і/або більшої з торцевих стіелементів, об'єднаних між собою в єдину конструнок клиноподібного фіксатора розташований стокцію, клиноподібний фіксатор виконаний у вигляді пор, два із трьох конструктивних елементів пластини трапецієподібного типу, у якої перша з притискної підкладки хомутового типу виконані у основ перпендикулярна бічним сторонам, а друга вигляді пластин прямокутної форми в плані й з'єдрозташована під кутом до бічних сторін і першої нані між собою під прямим кутом, третій конструкоснови, притискна підкладка хомутового типу витивний елемент притискної підкладки хомутового конана із трьох конструктивних елементів, об'єдтипу виконаний у вигляді пластини, що зігнута в наних між собою в єдину конструкцію, виріз для площині по радіусу, і закріплена своєю бічною проходу клиноподібного фіксатора виконаний у гранню до меншої зі сторін середнього по розтавигляді об'єднаних між собою прямокутника і крушуванню конструктивного елемента притискної га, що розташований на меншій із сторін прямокупідкладки хомутового типу. С уть корисної моделі тника, діаметр круга отвору виконаний не менше, полягає також і в тому, що на вільній торцевій часніж на 10% більшим, ніж ширина прямокутного тині зігнутого конструктивного елемента корпусу вирізу, клиноподібний фіксатор виконаний товщивиконаний виступ, що спрямований убік від зовніною, що дорівнює ширині прямокутного вирізу, шнього конструктивного елемента корпусу, виступ більша з торцевих стінок клиноподібного фіксатона вільній торцевій частині зігнутого конструктивра виконана розміром або рівним довжині вирізу, ного елемента корпусу, що спрямований убік від або менше, або більше довжини вирізу, підсилююзовнішнього конструктивного елемента корпусу, ча накладка виконана або у вигляді пластини трирозташований або в центральній частині згаданого кутної форми в плані, або будь-якої іншої форми, зігнутого конструктивного елемента корпусу, або в причому два із трьох конструктивних елементів будь-якому іншому місці на зазначеній торцевій корпусу виконані у вигляді пластин прямокутної частині, стопор, який розташований у районі менформи в плані й з'єднані між собою під прямим шої і/або більшої з торцевих стінок клиноподібного кутом, третій конструктивний елемент корпусу вифіксатора, виконаний або у вигляді виступ у з наконаний у вигляді зігнутої в площині по радіусу 7 21730 8 пластини й закріплений до середнього конструктиза товщиною, або різними у різних комбінаціях по вного елемента корпусу із плавним переходом товщині відносно один до одного, підсилюючі насерединної площини згаданого середнього конскладки виконані кількістю одна, дві або більше, а труктивного елемента корпусу у серединну плопідсилюючі накладки виконані довжиною не більщину зігнутого конструктивного елемента, виріз ше 50% довжини зовнішнього прямокутного консрозташований на середньому конструктивному труктивного елемента корпусу. елементі корпусу уздовж його поздовжньої осі так, Суть корисної моделі пояснюється за допомощо одна з торцевих частин вирізу знаходиться в гою креслень, де площині внутрішньої поверхні першого конструкна Фіг.1 представлена конструктивнотивного елемента, що закріплений перпендикулякомпонувальна схема замка хомутового із клинорно до середнього конструктивного елемента корподібним фіксатором, який заявляється, у зібрапусу, а друга торцева частина вирізу, у районі якої ному вигляді на виді ¾ спереду, виконаний круглий отвір, спрямована убік зігнутого на Фіг.2 представлена конструктивноконструктивного елемента корпусу, у районі менкомпонувальна схема замка хомутового із клиношої з торцевих стінок і/або більшої з торцевих стіподібним фіксатором, який заявляється, у зібранок клиноподібного фіксатора розташований стоному вигляді на виді ¾ ззаду, пор, два із трьох конструктивних елементів на Фіг.3 показана конструктивнопритискної підкладки хомутового типу виконані у компонувальна схема замка хомутового із клиновигляді пластин прямокутної форми в плані й з'єдподібним фіксатором, який заявляється, у зібранані між собою під прямим кутом, третій конструкному вигляді на виді спереду, тивний елемент притискної підкладки хомутового на Фіг.4 представлена конструктивнотипу виконаний у вигляді пластини, що зігнута в компонувальна схема замка хомутового із клиноплощині по радіусу, і закріплена своєю бічною подібним фіксатором, який заявляється, у зібрагранню до меншої зі сторін середнього по розтаному вигляді на виді зверху, шуванню конструктивного елемента притискної на Фіг.5 показаний зовнішній вигляд корпусу підкладки хомутового типу, на вільній торцевій замка хомутового із клиноподібним фіксатором, частині зігнутого конструктивного елемента корпуякий заявляється, су виконаний виступ, що спрямований убік від зовна Фіг.6 показаний зовнішній вигляд клинопонішнього конструктивного елемента корпусу, видібного фіксатора, який є конструктивним елеменступ на вільній торцевій частині зігнутого том замка хомутового із клиноподібним фіксатоконструктивного елемента корпусу, що спрямоваром, який заявляється, ний убік від зовнішнього конструктивного елемента на Фіг.7 показаний зовнішній вигляд притисккорпусу, розташований або в центральній частині ної підкладки хомутового типу, яка є конструктивзгаданого зігнутого конструктивного елемента корним елементом замка хомутового із клиноподібпусу, або в будь-якому іншому місці на зазначеній ним фіксатором, який заявляється, торцевій частині, стопор, який розташований у на Фіг.8 показаний зовнішній вигляд підсилюрайоні меншої і/або більшої з торцевих стінок клиючої накладки, що застосовується на замку хомуноподібного фіксатора, виконаний або у вигляді товому із клиноподібним фіксатором, який заявлявиступу з нанесених на одну чи обидві поверхні ється, клиноподібного фіксатора шару/шарів з крапель на Фіг.9 показана схема конструктивного викозварки, або у вигляді пластини прямокутної чи нання клиноподібного фіксатора, будь-якої іншої форми в плані, яка закріплена до на Фіг.10 показана схема конструктивного виплощини поверхні клиноподібного фіксатора або конання вирізу на корпусі замка хомутового із клипід прямим кутом, або під будь-яким іншим кутом, ноподібним фіксатором, який заявляється, внутрішній конструктивний елемент притискної на Фіг.11, 12 показані схеми конструктивного підкладки хомутового типу з'єднаний із зовнішнім виконання підсилюючої накладки, що застосовуконструктивним елементом згаданої притискної ється на замку хомутовому із клиноподібним фікпідкладки хомутового тип у по меншій із сторін з сатором, який заявляється, утворенням Т-подібної конструкції, верхній і нижній на Фіг.13, 14 показані схеми конструктивного елементи Т-подібної конструкції виконані або одвиконання корпусу, який є конструктивним елеменаковими за геометричними розмірами і товщинтом замка хомутового із клиноподібним фіксатоною, або різними, середній за розташуванням ром, що заявляється, конструктивний елемент притискної підкладки хона Фіг.15, 16 показані схеми конструктивного мутового типу з'єднаний із зігнутим за радіусом виконання притискної підкладки хомутового типу, конструктивним елементом притискної підкладки на Фіг.17, 18 показані схеми виконання вистухомутово го типу або в центральній його частині, пу, який виконано на вільній торцевій частині зігнуабо в будь-якому іншому місці на бічній грані згатого за радіусом конструктивного елемента корпуданого зігнутого за радіусом конструктивного елесу, мента зазначеної притискної підкладки хомутового на Фіг.19-22 показані схеми конструктивного типу, середній за розташуванням конструктивний виконання стопору, який розташовується на клиелемент притискної підкладки хомутового типу ноподібному фіксаторі, виконаний або плоским, або зігнутим за радіусом у на Фіг.23 показана схема розміщення між сотой чи інший бік відносно випуклої частини зігнутобою конструктивних елементів притискної підкладго за радіусом конструктивного елемента притискки хомутового тип у, ної підкладки хомутового типу, усі три конструктина Фіг.24, 25 показані схеми конструктивного вних елементи корпусу виконані або однаковими виконання корпусу замка хомутового із клиноподі 9 21730 10 бним фіксатором, який заявляється, рівнює ширині h (h=g) прямокутного вирізу (позиція на Фіг.26 показана схема будівельних лісів, де 6) (див. Фіг.1-3, Фіг.6, Фіг.19-22, Фіг.35 та Фіг.38-39). використовується замок хомутовий із клиноподібБільша з торцевих стінок (позиція В) клиноподібноним фіксатором, для надійної фіксації горизонтаго фіксатора 2 виконана розміром L (див. Фіг.9) льного конструктивного елемента будівельних або рівним довжині L1 вирізу (див. Фіг.10), або мелісів до вертикальної стійки зазначених будівельнше, або більше довжини L1 вирізу (див. Фіг.10). них лісів, Підсилююча накладка 5 виконана або у вигляді на Фіг.27, 28 показані схеми процесу закріппластини трикутної форми в плані (див. Фіг.1, 2, лення корпусу замка хомутового із клиноподібним Фіг.4 та Фіг.8), або будь-якої іншої форми (див. фіксатором, який заявляється, до торцевих поверФіг.11, 12). Конструктивно і технологічно два із хонь горизонтального конструктивного елемента трьох конструктивних елементів корпусу 1 виконабудівельних лісів, ні у вигляді пластин (відповідно, позиції 8 і 9) пряна Фіг.29-31 показані схеми встановлення примокутної форми в плані й з'єднані між собою під тискної підкладки хомутового типу на корпусі зампрямим кутом (див. Фіг.13). Третій конструктивний ка хомутового із клиноподібним фіксатором, який елемент (позиція 10) корпусу 1 виконаний у виглязаявляється, ді зігнутої в площині по радіусу R пластини й зана Фіг.32-34 показані схеми конструктивного кріплений до середнього (позиція 9) конструктиввиконання середнього за розташуванням конструного елемента корпусу 1 із плавним переходом ктивного елемента притискної підкладки хомутовосерединної площини Q згаданого середнього го типу, конструктивного елемента (позиція 9) корпусу 1 у на Фіг.35-40 показані схеми розташування стосерединну площину Q1 зігнутого конструктивного порів на поверхнях клиноподібного фіксатора, елемента (позиція 10) корпусу 1 (ди в. Фіг.14). Виріз на Фіг.41, 42 показані схеми встановлення ве3 розташований на середньому конструктивному ртикальної стійки будівельних лісів у внутрішню елементі (позиція 9) корпусу 1 уздовж його поздопорожнину корпусу замка хомутового із клиноподівжньої осі так (див. Фіг.3 та Фіг.5), що одна з торбним фіксатором, який заявляється, цевих частин (позиція 11) вирізу 3 знаходиться в на Фіг.43, 44 показані схеми закріплення гориплощині внутрішньої поверхні (позиція 12) першозонтального конструктивного елемента будівельго (зовнішнього) конструктивного елемента (позиних лісів на вертикальній стійці при введенні клиція 8) корпусу 1, що закріплений перпендикулярно ноподібного фіксатора у внутрішню порожнину до середнього конструктивного елемента (позиція корпусу замка хомутового із клиноподібним фікса9) корпусу 1, а др уга торцева частина вирізу 3, у тором, який заявляється. районі якої виконаний круглий отвір (позиція 7), Замок хомутовий із клиноподібним фіксатором спрямована вбік зігнутого конструктивного елеме(як варіант конструктивного виконання - див. Фіг.1нта (позиція 10) корпусу 1 (див. Фіг.3 та Фіг.5). В 4) містить корпус 1 (див. Фіг.5) і клиноподібний районі меншої з торцевих стінок (позиція Б) і/або фіксатор 2 (див. Фіг.6, 35-40), при цьому в корпусі більшої з торцевих стінок (позиція В) клиноподіб1 конструктивно виконаний виріз 3 для проходу ного фіксатора 2 розташований стопор 13 (див. згаданого клиноподібного фіксатора 2, причому Фіг.1-4, Фіг.6, Фіг.21, Фіг.35-40 та Фіг.43-44). Консвиріз 3 розташований симетрично відносно стінки труктивно і технологічно два із трьох конструктивкорпусу 1, на якій виконаний зазначений виріз 3 них елементів (відповідно, позиції 14 і 15) притиск(див. Фіг.3 та Фіг.5). Замок хомутовий із клиноподіної підкладки 4 хомутового типу виконані у вигляді бним фіксатором (як варіант конструктивного випластин прямокутної форми в плані й з'єднані між конання - див. Фіг.1-4) додатково містить притисксобою під прямим кутом (див. Фіг.15 та Фіг.32). ну підкладку 4 хомутового типу (див. Фіг.7) й Третій конструктивний елемент (позиція 16) притипідсилюючу накладку 5 (див. Фіг.4, Фіг.8 та Фіг.32скної підкладки 4 хомутового типу виконаний у 34), закріплену на корпусі 1 (див. Фіг.1-4). Корпус 1 вигляді пластини, що зігнута в площині по радіусу конструктивно виконаний із трьох конструктивних R1, і закріплена своєю бічною гранню (позиція 17) елементів, об'єднаних між собою в єдину конструдо меншої зі сторін середнього по розташуванню кцію (див. Фіг.5). Клиноподібний фіксатор 2 викоконструктивного елемента (позиція 15) притискної наний у вигляді пластини трапецієподібного типу підкладки 4 хомутового типу (див. Фі г.7, Фіг.15-16 (див. Фіг.6, Фіг.9 та Фіг.35-40), у якої перша з основ та Фіг.32-34). (А) перпендикулярна бічним сторонам (відповідно, Конструктивно на вільній торцевій частині (позиція 18) зігнутого конструктивного елемента (поБ і В), а друга (позиція Г) розташована під кутом a зиція 10) корпусу 1 виконаний виступ 19, що спрядо бічних сторін (відповідно, Б і В) і під кутом b до мований убік від зовнішнього конструктивного першої основи (див. Фіг.9). Притискна підкладка 4 елемента (8) корпусу 1 (див. Фіг.3, Фіг.5 та Фіг.17). хомутово го типу виконана із трьох конструктивних Виступ 19 на вільній торцевій частині 18 зігнутого елементів, об'єднаних між собою в єдину конструконструктивного елемента 10 корпусу 1, що спрякцію (див. Фіг.7 та Фіг.35-40). Виріз 3 для проходу мований убік від зовнішнього конструктивного клиноподібного фіксатора 2 виконаний у вигляді елемента 8 корпусу 1, розташований або в об'єднаних між собою прямокутника (див. Фіг.10 центральній частині згаданого зігнутого конструкпозиція 6) й круга (див. Фіг.10 - позиція 7), що розтивного елемента 10 корпусу 1 (див. Фіг.3, Фіг.5 та ташований на меншій із сторін прямокутника 6. Фіг.17), або в будь-якому іншому місці (див. Фіг.18). Діаметр d круга (з центром О) отвору (позиція 7) Стопор 13, який розташований у районі меншої виконаний не менше, ніж на 10% більшим, ніж ши(позиція Б) і/або більшої (позиція В) з торцевих рина h прямокутного вирізу (див. Фіг.10). Клинопостінок клиноподібного фіксатора 2, виконаний або дібний фіксатор 2 виконаний товщиною g, що до 11 21730 12 у вигляді виступ у (див. Фіг.1-2, 4, 6, 21, 35-40 та конструктивного елемента (позиція 9) корпусу 1 у Фіг.43-44) з нанесених на одну (див. Фіг.35-36) чи серединну площину Q1 зігнутого конструктивного обидві поверхні 20 (див. Фіг.37-40) клиноподібного елемента (позиція 10) (див. Фіг.14). При цьому на фіксатора 2 шару/шарів з крапель зварки, або у середньому конструктивному елементі 9 корпусу 1 вигляді пластини прямокутної (див. Фіг.1-4, Фіг.6, виконують виріз 3 (див. Фіг.5, 10) для проходу кли44) чи будь-якої іншої форми в плані (див. Фіг.19ноподібного фіксатора 2 (виріз 3 виконаний у ви20), яка закріплена до площини поверхні 20 клиногляді об'єднаних між собою прямокутника (Фіг.10 подібного фіксатора 2 або під прямим кутом (див. позиція 6) й круга (див. Фіг.10 - позиція 7), що розташований на меншій із сторін прямокутника 6. Фіг.21), або під будь-яким іншим кутом j (див. Діаметр d круга (з центром О) отвору (позиція 7) Фіг.22). Внутрішній конструктивний елемент 15 виконаний не менше, ніж на 10% більшим, ніж шипритискної підкладки 4 хомутового типу з'єднаний рина h прямокутного вирізу (див. Фіг.10). Виріз 3 із зовнішнім конструктивним елементом 14 згаданої притискної підкладки 4 хомутового тип у по метехнологічно розташовують на середньому конструктивному елементі (позиція 9) корпусу 1 уздовж ншій із сторін з утворенням Т-подібної конструкції його поздовжньої осі так (див. Фіг.3 та Фіг.5), що (див. Фіг.7, Фі г.15, 16, 29, 30-34, 43). Верхній (поодна з торцевих частин (позиція 11) вирізу 3 зназиція 14) і нижній (позиція 15) елементи Т-подібної ходиться в площині внутрішньої поверхні (позиція конструкції (притискної підкладки 4 хомутового типу) виконані або однаковими за геометричними 12) першого (зовнішнього) конструктивного елемента (позиція 8), що закріплений перпендикулярно розмірами і товщиною, або різними. Середній за до середнього конструктивного елемента (позиція розташуванням конструктивний елемент 15 прити9) корпусу 1, а др уга торцева частина вирізу 3, у скної підкладки 4 хомутового типу з'єднаний із зірайоні якої виконаний круглий отвір (позиція 7), гнутим за радіусом конструктивним елементом 16 притискної підкладки 4 хомутового типу або в спрямована убік зігнутого конструктивного елемента (позиція 10) корпусу 1 (див. Фіг.3 та Фіг.5). центральній його частині (див. Фіг.23, 29-30, 32, Конструктивно на вільній торцевій частині (позиція 43), або в будь-якому іншім місці (відносно геомет18) зігнутого конструктивного елемента (позиція ричної середини) на бічній грані згаданого зігнуто10) корпусу 1 виконують виступ 19, який спрямого за радіусом конструктивного елемента 16 зазначеної притискної підкладки 4 хомутового типу. вують убік від зовнішнього конструктивного елемента ( 8) корпусу 1 (див. Фіг.3, Фіг.5 та Фіг.17). Конструктивно середній за розташуванням консВиступ 19 на вільній торцевій частині 18 зігнутого труктивний елемент 15 притискної підкладки 4 конструктивного елемента 10 корпусу 1, що спряхомутово го типу виконаний або плоским (див. мований убік від зовнішнього конструктивного Фіг.4, Фіг.7, Фіг.15-16, Фіг.29 та Фіг.31-32), або зігнутим за радіусом у той чи інший бік відносно виелемента 8 корпусу 1, розташовують або в центральній частині згаданого зігнутого конструкпуклої частини зігнутого за радіусом конструктивтивного елемента 10 корпусу 1 (див. Фіг.1, Фіг.5 та ного елемента 16 притискної підкладки 4 Фіг.17), або в будь-якому іншому місці (відносно хомутово го типу (див. Фіг.33-34). Конструктивно і геометричного центру) (див. Фіг.18). Конструктивно технологічно всі три конструктивних елементи (позиції 8, 9, 10) корпусу 1 виконані або однаковими і технологічно всі три конструктивних елементи (позиції 8, 9, 10) корпусу 1 виконують або однакоза товщиною (див. Фіг.4), або різними у різних вими по товщині (див. Фіг.4), або різними у різних комбінаціях по товщині відносно один до одного комбінаціях по товщині відносно один до одного (див. Фіг.24, 25). Підсилюючі накладки 5 виконані (див. Фіг.24, 25). кількістю одна, дві або більше (в разі необхідності закріплення на другому куту, що є стиком зовнішКлиноподібний фіксатор 2 виконують у вигляді пластини трапецієподібного типу (див. Фіг.6 та нього (позиція 8) і середнього (позиція 9) конструкФіг.9), у якої одна з основ (А) перпендикулярна тивних елементів корпуса 1). Конструктивно підсибічним сторонам (відповідно, Б і В) пластини, а люючі накладки 5 виконані довжиною не більше 50% довжини зовнішнього прямокутного конструкдруга (позиція Г) розташована під кутом a до бічтивного елемента 8 корпусу 1 (див. Фіг.4). них сторін і під кутом b до першої основи (позиція Замок хомутовий із клиноподібним фіксатором А) (див. Фіг.9). Клиноподібний фіксатор 2 виконувикористовується наступним чином. Попередньо ють товщиною g (див. Фіг.1-3, Фіг.6, Фіг.19-22, виготовляють конструктивні елементи замка хомуФіг.35 та Фіг.38-39), що дорівнює ширині h (h=g) тового із клиноподібним фіксатором (позиції 1, 2, прямокутного вирізу (позиція 6). Більшу (позиція В) 4, 5 та 13). з торцевих стінок клиноподібного фіксатора 2 виКорпус 1 конструктивно виконують із трьох конують розміром L (див. Фіг.9) або рівним довжині конструктивних елементів, об'єднаних (жорстко L1 вирізу (див. Фіг.10), або менше, або більше доз'єднаних) між собою в єдину конструкцію (див. вжини L1 вирізу (див. Фіг.10). У районі меншої з Фіг.5). Конструктивно і технологічно два із трьох торцевих стінок (позиція Б) і/або більшої з торцеконструктивних елементів корпусу 1 виконують у вих стінок (позиція В) клиноподібного фіксатора 2 вигляді пластин (відповідно, позиції 8 і 9) прямокурозташовують стопор 13 (див. Фіг.1-4, Фіг.6, Фіг.19тної форми в плані, які з'єднуються між собою під 22, Фіг.35-40 та Фіг.43-44). Стопор 13, який розтапрямим кутом (див. Фіг.13). Третій конструктивний шовують у районі меншої (позиція Б) і/або більшої елемент (позиція 10) корпусу 1 виконують у вигля(позиція В) з торцевих стінок клиноподібного фікді зігнутої в площині по радіусу R пластини, яку сатора 2, виконують або у вигляді виступ у (див. закріплюють до середнього (позиція 9) конструктиФіг.35-40) з нанесених на одну чи обидві поверхні вного елемента корпусу 1 із плавним переходом 20 клиноподібного фіксатора 2 шару/шарів з красерединної площини Q згаданого середнього пель зварки, або у вигляді пластини прямокутної 13 21730 14 (див. Фіг.1-4, 6, 44) чи будь-якої іншої форми в довжини Н1 зовнішнього прямокутного конструктиплані (див. Фіг.19-20), яка закріплена до площини вного елемента 8 корпусу 1 (див. Фіг.4, де Н
