Люк з фіксатором
Номер патенту: 52356
Опубліковано: 16.12.2002
Автори: Лазарєв Сергій Анатолійович, Гринавцев Олег Валерійович, Кобиляков Денис Анатолійович
Формула / Реферат
Люк з фіксатором, що містить люк і кришку, який відрізняється тим, що кришка оснащена пальцем з фіксатором, яким вона з'єднана з люком за допомогою фіксуючого кільця з замком, причому кришка виконана з можливістю обертання навколо пальця.
Текст

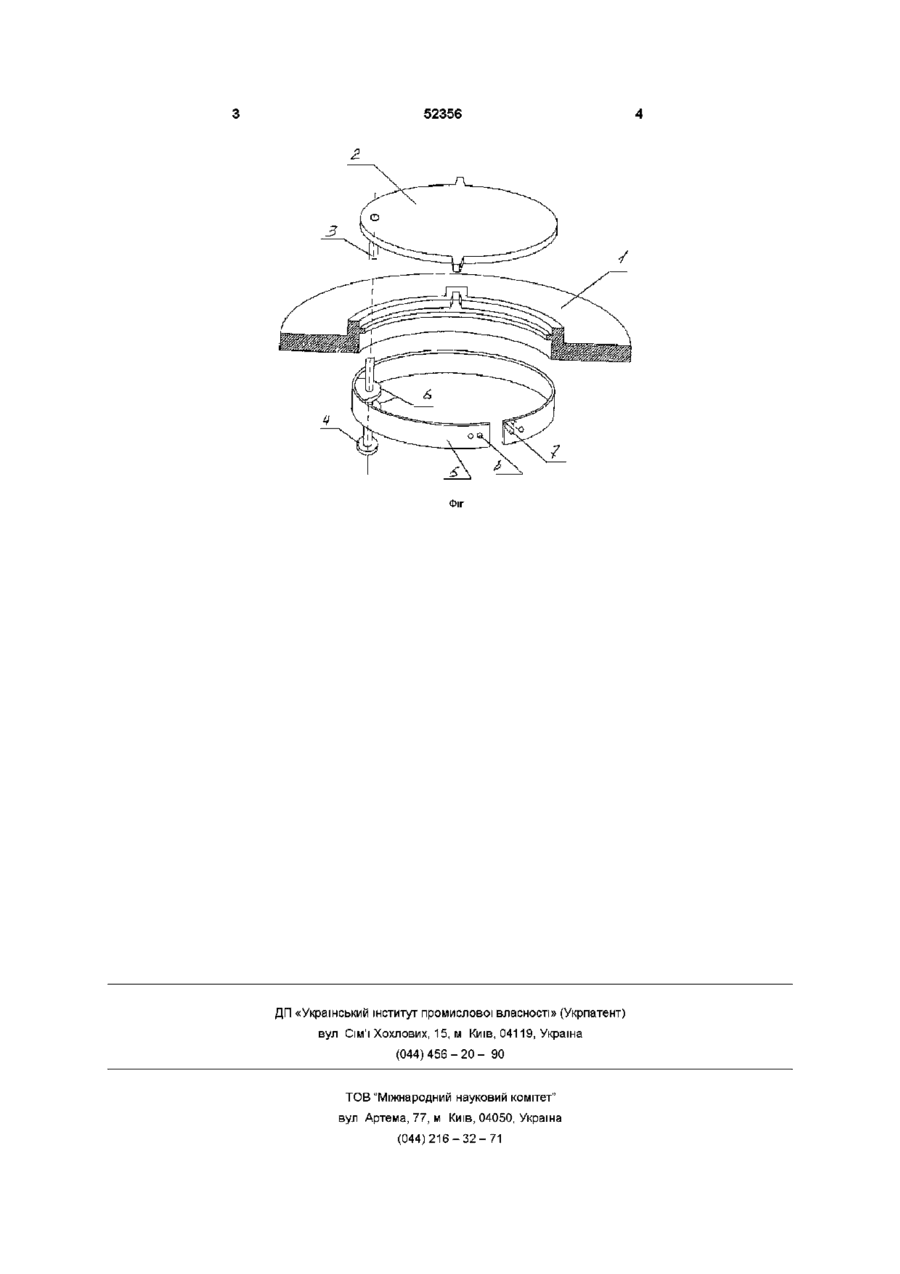

Люк з фіксатором який містить люк і кришку, який відрізняється тим, що кришка постачена пальцем з фіксатором яким вона з'єднана з люком за допомогою фіксуючого кільця з замком, причому кришка має можливість обертання навколо пальця Винахід відноситься до пдроспоруджень, а саме до люків оглядових колодязів підземних споруджень фіксуючого кільця з замком і можливість кришки провертатися навколо пальця дозволяє поліпшити умови експлуатації за рахунок спрощення операції відкриття і закриття На кресленні (див фіг) показаний загальний вид люка з фіксатором Люк з фіксатором складається з люка 1 і кришки 2, що постачена пальцем 3 з фіксатором 4 Кришка 2 з'єднана з люком 1 за допомогою фіксуючого кільця 5 із замком 6 Фіксуючі кільце 5 збирається в люку 1 за допомогою заклепок 7 та отворів 8 Для того, щоб відкрити люк 1 потрібно підняти кришку 2 на довжину пальця 3, до упора фіксатора 4 у замок 6, після чого кришка 2 провертається навколо пальця 3 і опускається Для того, щоб закрити люк потрібно зробити операції в зворотному порядку Використання даного винаходу в існуючих оглядових колодязях можливо без істотних витрат і дозволить поліпшити умови експлуатації оглядових колодязів за рахунок спрощення операції відкриття і закриття Відомий ЛЮК ДЛЯ ОГЛЯДОВИХ КОЛОДЯЗІВ (Технічні умови, ГОСТ 3694 -89, минулого СРСР) Недоліком такої конструкції є, те, що при відкритті та закритті кришки люка потрібно піднімати і переміщати від люка, що приводить до незручності експлуатації В основу винаходу покладена задача, створити такий люк з фіксатором, що дозволив би поліпшити умову експлуатації Поставлена задача досягається тим що в люку з фіксатором який містить люк і кришку, кришка постачена пальцем з фіксатором яким вона з'єднана з люком за допомогою фіксуючого кільця з замком, причому кришка має можливість обертання навколо пальця На відміну від прототипу, у якому кришка не з'єднана з люком, що приводить до того, що при відкритті та закритті кришки люка потрібно піднімати і переміщати від люка, у пропонованому винаході наявність пальцям з фіксатором у кришці люка яким вона з'єднана з люком за допомогою (О ю СО СЧ ю 52356 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюHatch with stopper
Автори англійськоюKobyliakov Denys Anatoliiovych, Hrynavtsev Oleh Valeriiovych
Назва патенту російськоюЛюк с фиксатором
Автори російськоюКобиляков Денис Анатолийович, Гринавцев Олег Валерийович
МПК / Мітки
МПК: E02D 29/14
Мітки: фіксатором, люк
