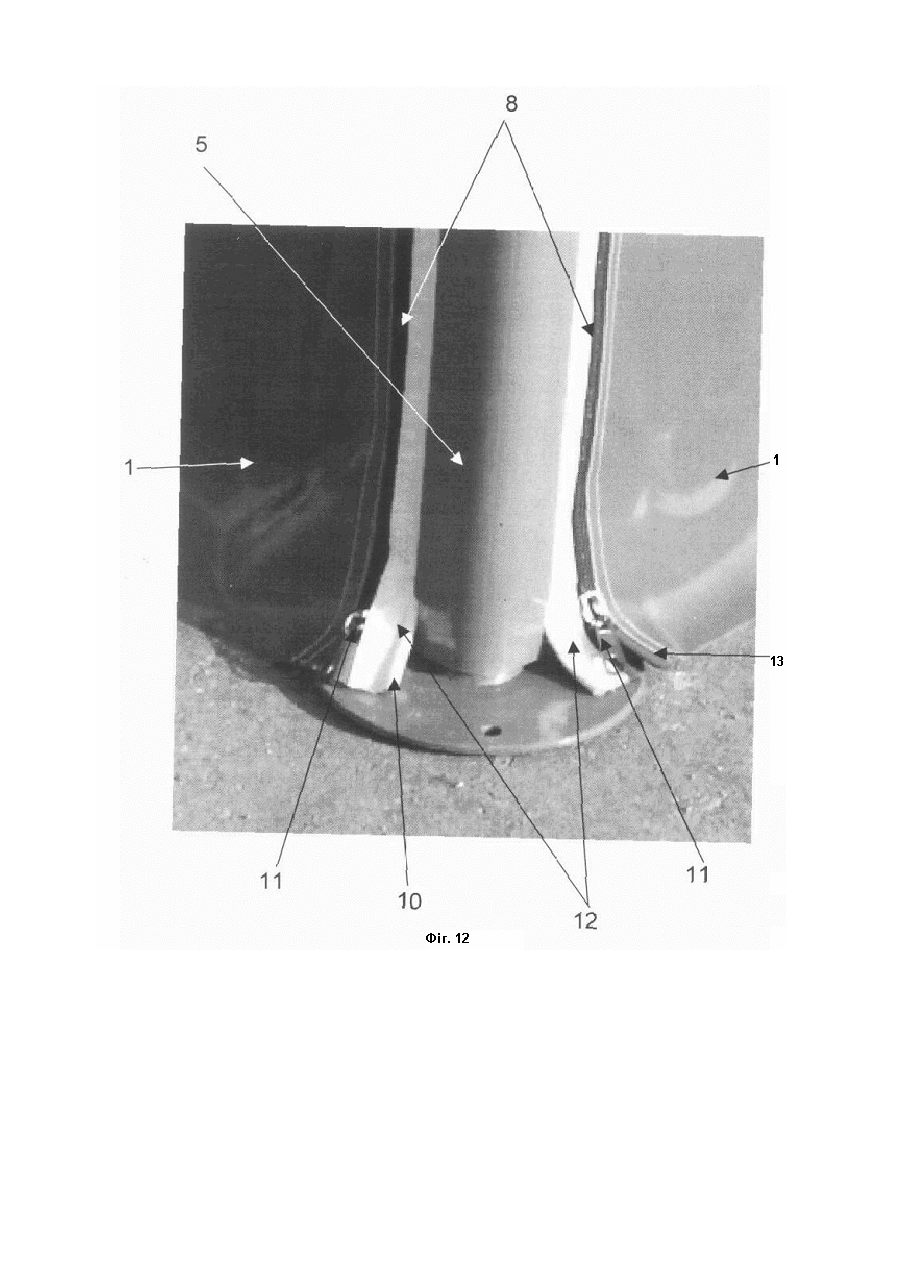

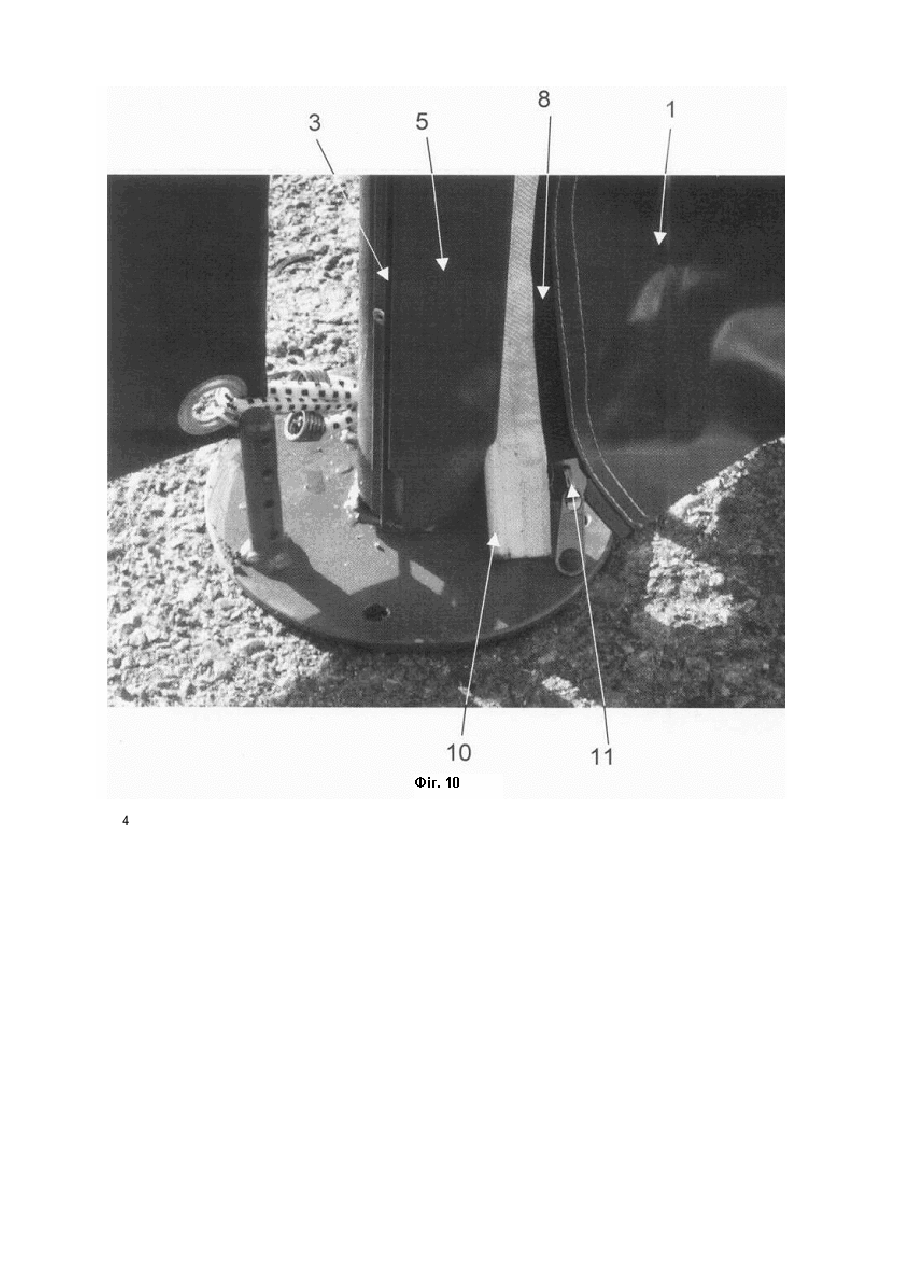

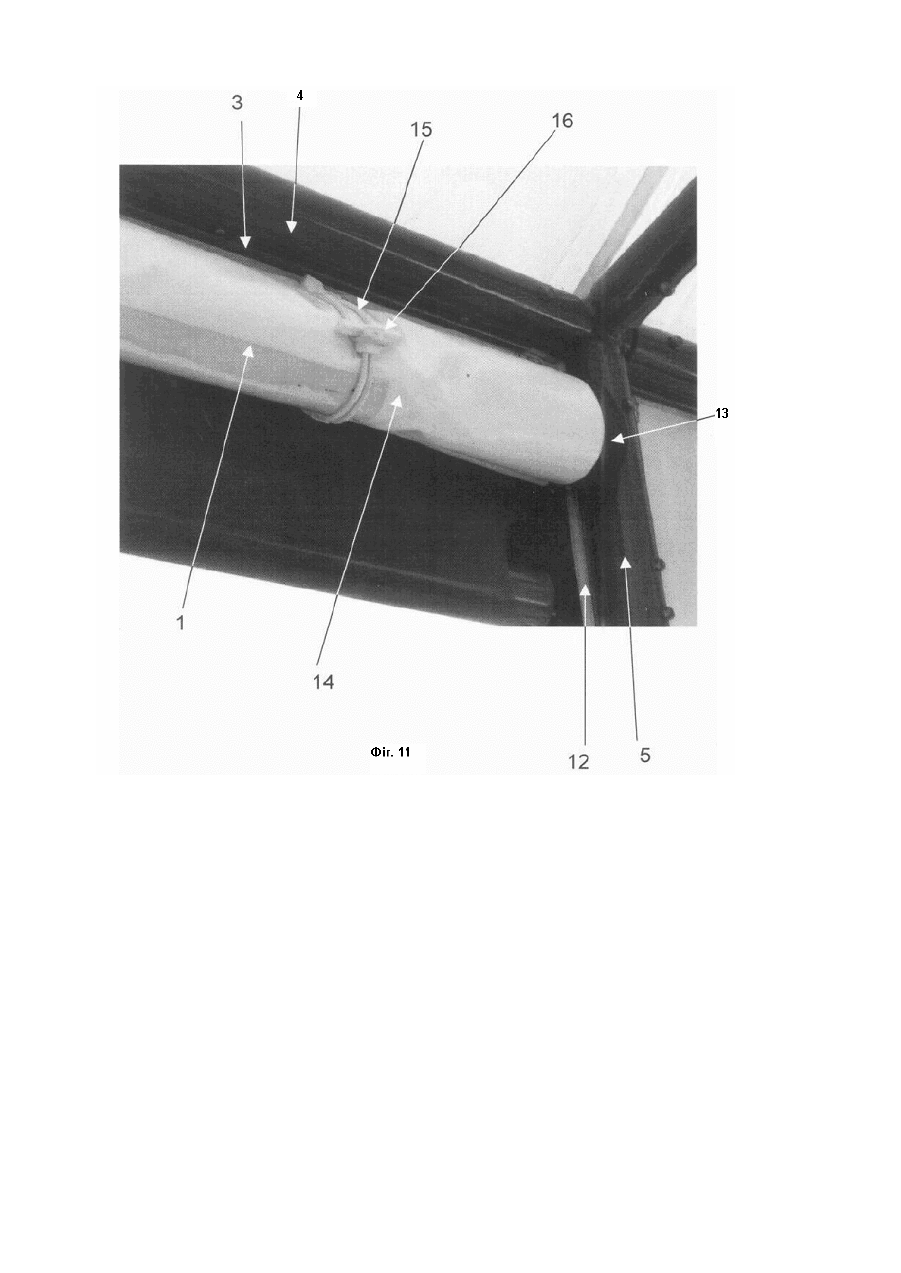

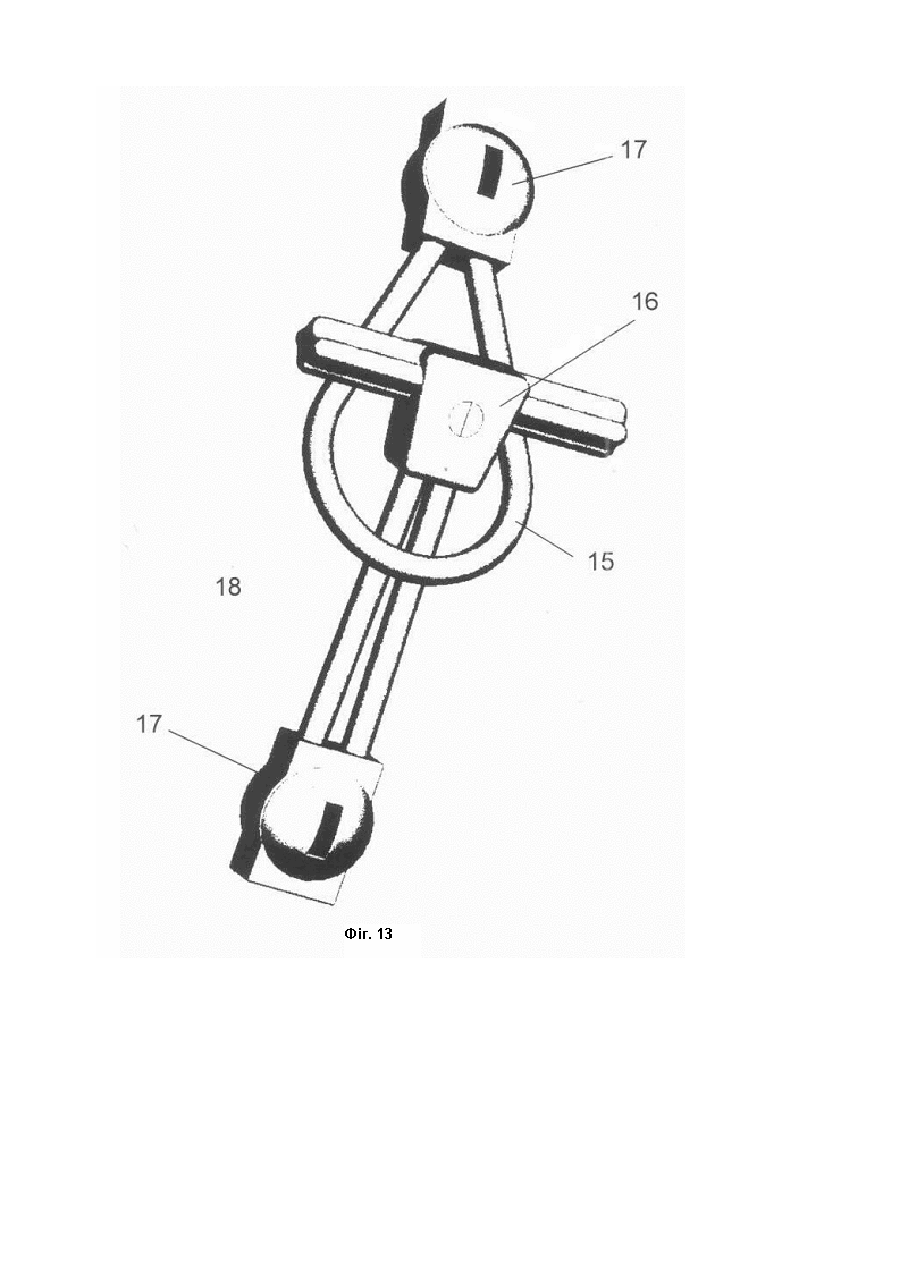

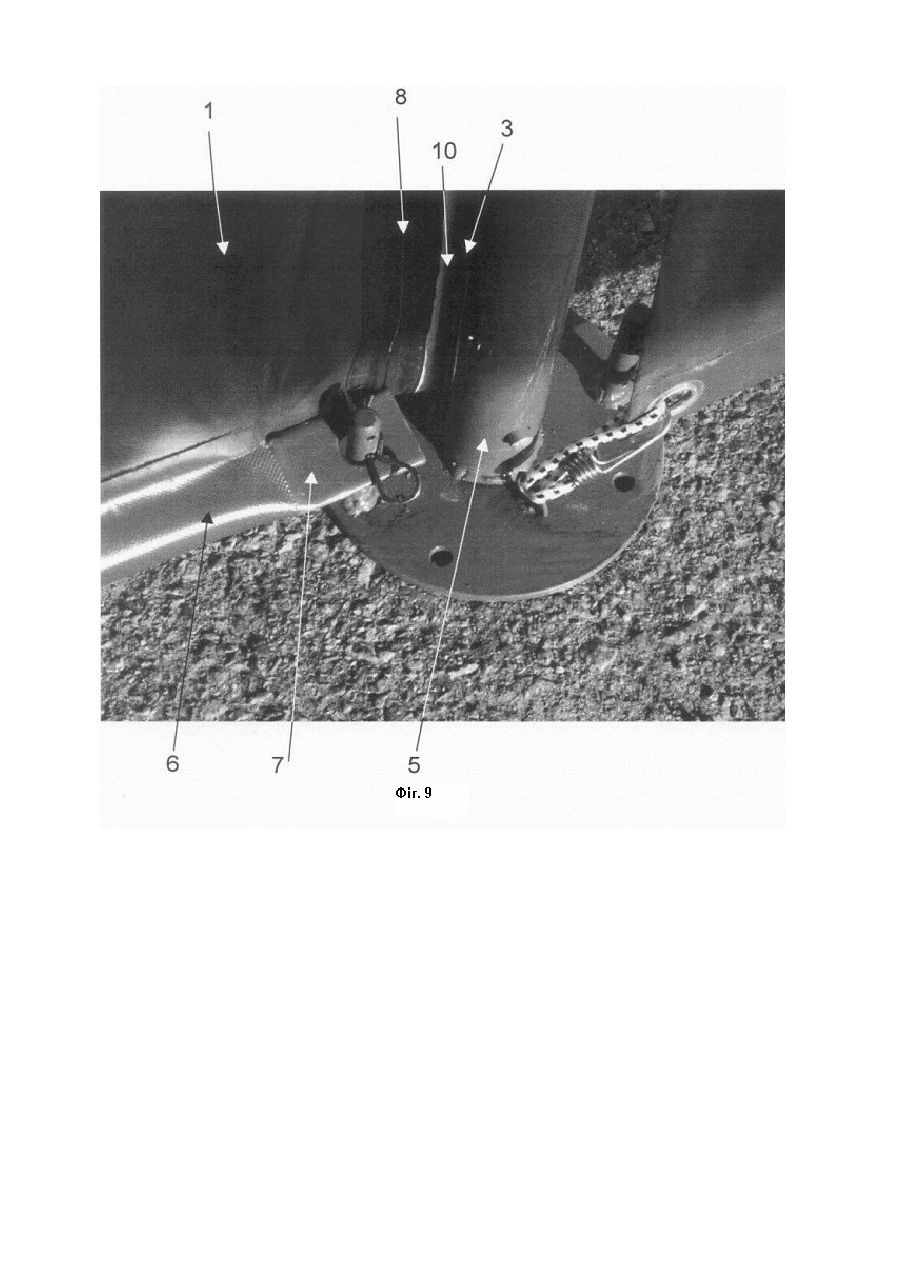

Знімна стінка

Пристрій відноситься до галузі каркасно-тентових конструкцій і може використовуватися для знімних стін з тентових полотнин, наприклад, павільйонів, літніх кафе, наметів, барів, ресторанів. Відома знімна стінка в складі каркасно-тентової конструкції (див. опис до патенту України на промисловий зразок № 4072. Опубл. «Промислова власність. Офіційний бюлетень", №6, 2000, с. 4.90-4.91. «Літнє кафе» (сім варіантів), що містить тентову полотнину з гн учкого полімерного матеріалу. У відомій знімній стінці тентова полотнина кріпиться до каркаса по її периметру чи частині його таким чином, що для згортання полотнини догори в рулон необхідно від'єднати від каркаса мінімум два протилежних края тентової полотнини. Полотнина кріпиться шнурами чи ременями, що просмикуються через отвори (люверси) у полотнині і охоплюють елементи каркаса, наприклад, стійки, балки бічної обв'язки, що недостатньо герметично, займає багато часу при демонтажі-монтажі знімних стін і незручно в експлуатації при згортанні догори в рулон знімної стінки. Ціль удосконалення: спрощення і полегшення установки і кріплення знімної стінки до каркаса, а також підвищення зручності її експлуатації при згортанні в рулон або розгортанні тентового полотна з рулона. Зазначена мета досягається тим, що знімна стінка, що містить тентову полотнину з гнучкого полімерного матеріалу, яка відрізняється тим, що в тентовій полотнині, щонайменше, уздовж двох протилежних її країв установлено по застібці-блискавці, які по одну сторону від рядів зубців кожної з застібок-блискавок з'єднані з тентовою полотниною, а по іншу сторону від рядів зубців до кожної з застібокблискавок закріплений еластичний пруток (кедер) із гнучкого матеріалу, що має можливість частково чи цілком від'єднуватися від застібки-блискавки разом з одним з її рядів зубців. Технічний результат: спрощується і полегшується установка і кріплення знімної стінки на каркасі, а також підвищується зручність експлуатації при згортанні знімної стінки в рулон і розгортанні її з рулон у. Наявність застібок-блискавок по двох протилежних краях знімної стінки дозволяє від'єднувати основну полотнину від прутка (кедера) при згортанні стінки в рулон і розгортанні стінки з рулону, що зр учно при експлуатації знімної стінки. При установці стінки на каркас, а точніше при вставці прутка (кедера) у паз для його закріплення до стійки в пропонованій конструкції основна масивна полотнину можливо відстебнути від частини застібки з прутком (кедером) і оперувати при вставці з легкими й еластичними частинами застібки-блискавки з прутком, що спрощує, полегшує і прискорює монтаж-демонтаж знімної стінки на каркасі. Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/чи графічно представлені ознаки самі по собі чи в будь-якій розумній комбінації складають предмет корисної моделі, незалежно від загальних вимог чи зворотного зв'язку. Фіг. 1. Знімна стінка. Вигляд у плані на поверхню полотнини. Фіг. 2. Знімна стінка. Вузол А на фігурі 1. Перетин по замку застібки-блискавки. Фіг. 3. Знімна стінка. Вузол В на фігурі 1. Перетин по замку застібки-блискавки. Фіг. 4. Знімна стінка. Вигляд зсередини павільйону на вставлені знімні стінки в каркас павільйону з твердим дверним блоком і декоративними віконними вставками з прозорого гнучкого матеріалу. Фіг. 5. Знімна стінка. Початковий етап вставки верхнього еластичного прутка (кедера) у накладний паз балки верхньої обв'язки стійок павільйону. Фіг. 6. Знімна стінка. Початковий етап вставки еластичного прутка (кедера) на застібці-блискавці в накладний паз стійки. Застібка-блискавка розстебнута. Фіг. 7. Знімна стінка. Вигляд на верхню ділянку розстебнутої застібки-блискавки, що вставлена у накладний паз стійки. Фіг. 8. Знімна стінка. Вигляд на верхню ділянку застебнутої застібки-блискавки, що вставлена у накладний паз стійки дверного блоку. Фіг. 9. Знімна стінка. Вигляд зсередини павільйону на ділянку знімної стінки в зоні натяжної нижньої балки. Фіг. 10. Знімна стінка. Вигляд зовні павільйону на ділянку знімної стінки в зоні натяжної нижньої балки. Фіг. 11. Знімна стінка. Загальний вигляд частини згорнутої знімної стінки в рулон. Фіг. 12. Знімна стінка. Загальний вигляд зовні на нижній вузол кутової стійки павільйону з вставленими в її пази двома застібками-блискавками. Фіг. 13. Знімна стінка. Загальний вигляд кріплення тенту згорнутого в р улон у вигляді петлі з зачепом і замковими кнопками на кінцях петель і гнучкою частиною зачепа для кріплення до знімної стінки. Перелік позначень на кресленнях. 1 - тентова полотнина; 2 - верхній еластичний пруток (кедер) тентової полотнини 1; 3 - паз; 4 - балка верхньої бічної обв'язки; 5 - стійка; 6 - кишеня тентової полотнини 1; 7 - балка нижньої бічної обв'язки і/або натяжна балка тентової полотнини 1; 8 - застібка-блискавка; 9 - ряд зубців застібки-блискавки 8; 10 - бічний еластичний пруток (кедер); 11 - замок застібки-блискавки 8; 12 - частина застібки-блискавки 8 із прикріпленим прутком (кедером); 13 - частина застібки-блискавки 8; 14 - рулон з тентової полотнини 1; 15 - гнучка петля для кріплення рулону 14 на тентовій полотнині 1; 16 - зачіп для кріплення рулону 14 у вер хній частині тентової полотнини 1; 17 - рознімна замкова кнопка; 18 - гнучка частина зачепа 16. Знімна стінка містить прямокутну тентову полотнину 1 з гн учкого полімерного матеріалу, наприклад, армованого полівінілхлориду (PVC). У тентову полотнину 1 уздовж її верхньої крайки убудований гнучкий верхній еластичний пруток (кедер) 2. Пруток (кедер) 2 виконаний з полімерного матеріалу. Пруток (кедер) 2 призначений для кріплення тентової полотнини 1 шляхом вставки його в паз 3 балки 4 верхньої бічної обв'язки стійок 5 павільйону чи намету. Уздовж нижньої крайки тентова полотнина 1 має подовжню кишеню 6. В кишеню 6 вставляють балку 7 нижньої бічної обв'язки з функціями натяжної балки. Кишеня виконана з того ж гнучкого полімерного матеріалу, що і тентова полотнина 1. Уздовж двох бічних протилежних країв тентової полотнини 1 встановлені застібки-блискавки 8. Застібки-блискавки 8 по одну сторону від їхніх рядів з убців 9 з'єднані з тентовою полотниною 1, а по іншу сторону від рядів зубців 9 до кожної з застібок-блискавок 8 закріплений бічний еластичний пруток (кедер) 10, призначений для вставки його в подовжній паз 3 стійок 5. За допомогою застібок-блискавок 8 частково чи цілком можливо від'єднувати бічні еластичні прутки (кедери) 10 від тентової полотнини 1. Застібки-блискавки 8 мають можливість розкриватися при переміщенні їхніх замків 11 уздовж рядів зубців 9 убік до верхнього краю тентової полотнини 1, а закриваються при переміщенні замків 11 застібок-блискавок 8 уздовж рядів зубців 9 убік нижнього краю тентової полотнини 1. Застібки-блискавки 8 можуть мати металеві чи пластмасові зубці, що за допомогою замків 11 разом з рядами зубців 9 утворюють повітрощільне з'єднання. Одна частина 12 кожної з застібок-блискавок 8 має можливість цілком чи частково від'єднуватися від іншої її частини 13, що дозволяє при необхідності звертати тентову полотнину 1 у рулон 14 і підвішува ти його уздовж балки 4 верхньої бічної обв'язки стійок 5. Згорнута догори в р улон 14 тентова полотнина 1 може бути закріплена у вер хній її частині на самому тентовому полотні 1 за допомогою закріплених до нього гнучких петель 15 і зачепів 16, що мають можливість входити і фіксуватися в петлях 15 з охопленням і утриманням рулону 14 тентової полотнини 1. Кінці петель 15 закріплені в рознімній замковій кнопці 17. Кінці гнучкої частини 18 зачепів 16 також закріплені в аналогічній замковій кнопці 17. Одна з частин замкових кнопок 17 кріпиться безпосередньо до тентової полотнини 1, а друга частина, у яку вмонтовані кінці петель 15 чи кінці гнучкої частини зачепів 16, утворює з першою рознімне чи нероз'ємне замкове з'єднання. Пристрій працює в такий спосіб. Знімна стінка установлюється між стійками 5 павільйону, чи намету і/чи між балками 4, 7 верхньої і відповідно нижньої бічної обв'язки. Стійки 5 і балки 4, 7 припускають наявність пазів 3 для вставки в них бічних прутків (кедерів) 10. Перед установкою знімної стінки у неї частково розстібають застібки-блискавки 8 чи відстібають від кожної застібки-блискавки 8 її частини 12 із прутком 10 і з одним з рядів її з убців 9. Споконвічне кріплять верх і низ знімної стінки 1 відповідно до балки 4 верхньої обв'язки і балки 7 нижньої бічної обв'язки чи до натяжної балки 7. Потім окремо вільно вставляють еластичні прутки (кедери) 10 у пази 3, що маються на стійках 5. Уставляють край ряду зубців 9 кожної з застібок-блискавок 8 у їхні замки (шибери) 11 до початку стикування зубців між собою в рядах зубців 9 і переміщають замки 11 уздовж застібки-блискавки 8, що приводить до застібання застібок-блискавок 8 і до повітрощільного кріплення знімної стінки 8 до каркаса павільйону чи намету. Для підйому знімної стінки 1 догори в рулон 14 досить розстебнути кожну застібку-блискавку 8 шляхом переміщення їхніх замків 11 уздовж рядів зубців 9 убік відкриття застібки-блискавки 8. Бічні прутки (кедери) 10 кріпляться автономно в подовжніх пазах профілю стійки чи в пазу накладного профілю стійки 5 і при розстебнутих застібках-блискавках не заважають згортанню в рулон 14 тентової полотнини 1. У пропонованій конструкції основну масивну полотнину 1 знімної стінки можливо від'єднати від частин 12 застібок-блискавок із прутками (кодерами) 10 і оперувати при вставці знімної стінки спочатку тільки з її легкими й еластичними частинами 12, а вже потім застебнути застібки-блискавки 8 за допомогою їхніх замків 11 і автоматично приєднати тентове полотно 1 до частин 12 застібок-блискавок 8, що спрощує, полегшує і прискорює монтаж-демонтаж знімної стінки 1 на каркасі. Технічний результат: спрощується і полегшується установка і кріплення знімної стінки на каркасі, а також підвищується зручність експлуатації при згортанні знімної стінки в рулон і розгортанні її з рулон у. 4
