Бічна стінка фарбового апарата типографської друкарської машини та фарбовий апарат для типографської друкарської машини
Формула / Реферат

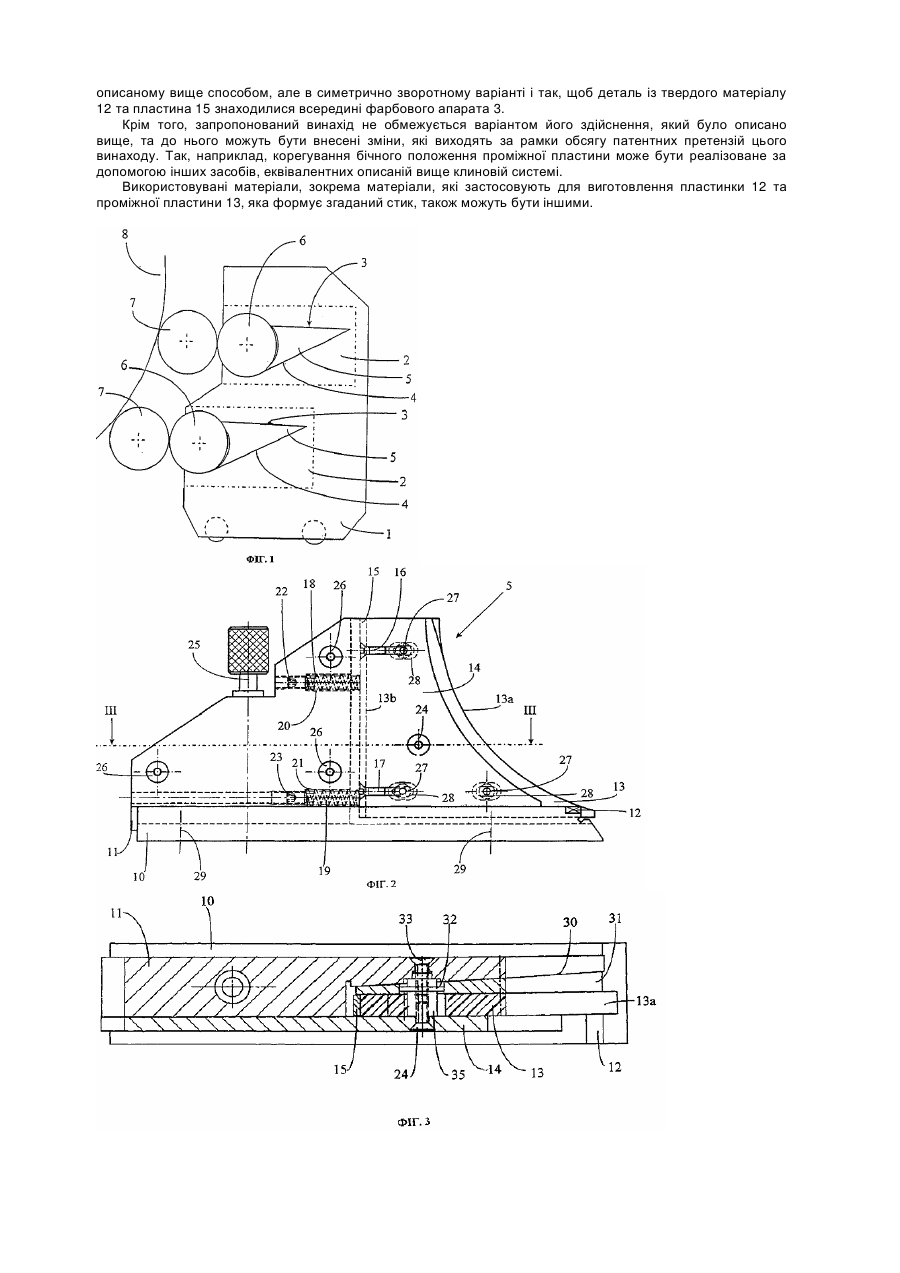

1. Бічна стінка (5) фарбового апарата (3) типографської друкарської машини, яка містить щонайменше дві пластини (11, 14), закріплені на відстані одна від одної, та проміжну пластину (13), яка має фронтальний край (13a) у формі дуги кола та змонтована між цими пластинами (11, 14) з можливістю поздовжнього переміщення та гойдання, причому фронтальний край (13a) призначений для входження в безпосередній контакт з обводовою поверхнею циліндра фарбового апарата (6) за допомогою засобу притиснення (18, 19), що діє на проміжну пластину (13), яка відрізняється тим, що бічна стінка містить напрямну частину (10), в якій змонтовані пластини (11, 14, 13), причому напрямна частина (10) містить посилену зону (12) на одній зі своїх сторін, що призначена для її розміщення в безпосередній близькості від циліндра (6) фарбового апарата.
2. Стінка згідно з п. 1, яка відрізняється тим, що посилена зона (12) являє собою зону, виконану з твердого матеріалу.
3. Стінка згідно з п. 2, яка відрізняється тим, що дві пластини (11, 14) змонтовані в напрямній частині (10) без бічного зазору.
4. Стінка згідно з будь-яким з пп. 1-3, яка відрізняється тим, що проміжна пластина (13) змонтована між двома пластинами (11, 14) на регульованій клиновій системі (30, 31), що забезпечує можливість її бічного регулювання в напрямку пластин (11, 14).
5. Стінка згідно з будь-яким з пп. 1-4, яка відрізняється тим, що дві пластини (11, 14) блокуються в напрямній частині (10) за допомогою спеціального засобу фіксації (25).
6. Стінка згідно з будь-яким з пп. 1-5, яка відрізняється тим, що засіб притиснення являє собою пружини (18, 19).
7. Стінка згідно з п. 6, яка відрізняється тим, що пружини (18, 19) є попередньо напруженими.
8. Стінка згідно з п. 6, яка відрізняється тим, що проміжна пластина (13) виконана з можливістю обертання навколо осі обертання циліндра (6) фарбового апарата, причому пружини (18, 19) змонтовані з кожного боку від осі обертання.
9. Фарбовий апарат для типографської друкарської машини, що має циліндр (6) нанесення фарби, основу (4) у формі пластини, край якої розташовано в безпосередній близькості від цього циліндра (6) фарбового апарата, та дві бічні стінки (5), котрі знаходяться в контакті з основою (4) фарбового апарата, який відрізняється тим, що кожна бічна стінка являє собою бічну стінку згідно з одним з пп. 1-8, причому ці бічні стінки (5) змонтовані на основі (4) фарбового апарата (3) за допомогою напрямних частин (10).
10. Фарбовий апарат згідно з п. 9, який відрізняється тим, що напрямні частини (10) закріплені на основі (4) фарбового апарата (3) за допомогою гвинта (25).
Додаткова інформація
Назва патенту англійськоюSide wall of ink fountain of printing machine and ink fountain for printing machine
Назва патенту російськоюБоковая стенка красочного аппарата типографской печатной машины и красочный аппарат для типографской печатной машины
МПК / Мітки
МПК: B41F 31/00
Мітки: типографської, фарбового, апарата, машини, апарат, друкарської, фарбовий, стінка, бічна
