Запобіжний пристрій для закривання пляшки з індикацією розкриття

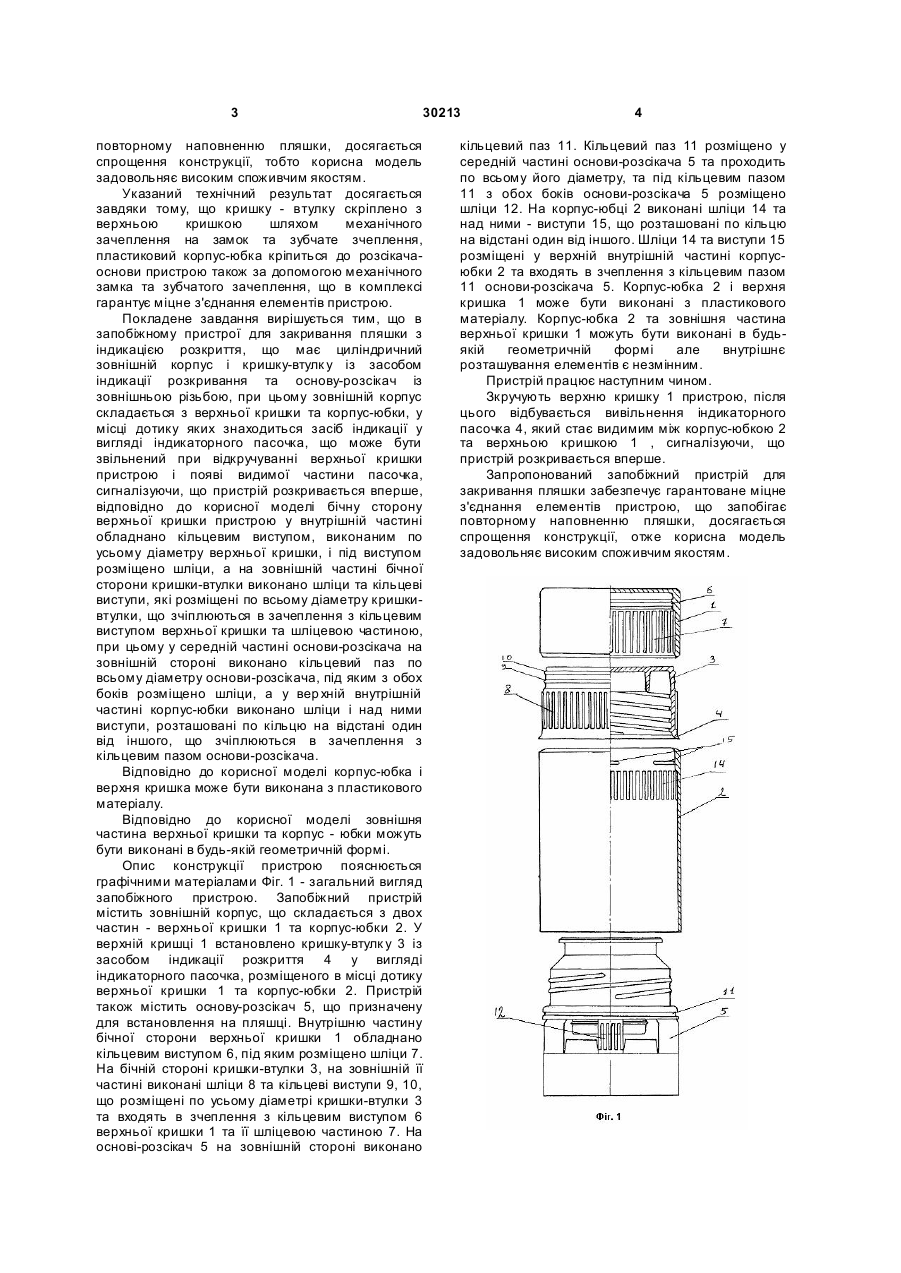

1. Запобіжний пристрій для закривання пляшки з індикацією розкриття, що містить циліндричний зовнішній корпус і кришку-втулку із засобом індикації розкривання та основу-розсікач з зовнішньою різьбою, при цьому зовнішній корпус складається з верхньої кришки та корпуса-юбки, в місці дотику яких знаходиться засіб індикації у вигляді індикаторного пояска, що може бути звільнений при відгвинчуванні верхньої кришки пристрою і появі видимої частини пояска, сигналізуючи, що пристрій розкривається вперше, який відрізняється тим, що бічна сторона верхньої кришки пристрою у внутрішній частині має кільцевий виступ, виконаний по всьому U 1 3 30213 повторному наповненню пляшки, досягається спрощення конструкції, тобто корисна модель задовольняє високим споживчим якостям. Указаний технічний результат досягається завдяки тому, що кришку - втулку скріплено з верхньою кришкою шляхом механічного зачеплення на замок та зубчате зчеплення, пластиковий корпус-юбка кріпиться до розсікачаоснови пристрою також за допомогою механічного замка та зубчатого зачеплення, що в комплексі гарантує міцне з'єднання елементів пристрою. Покладене завдання вирішується тим, що в запобіжному пристрої для закривання пляшки з індикацією розкриття, що має циліндричний зовнішній корпус і кришку-втулк у із засобом індикації розкривання та основу-розсікач із зовнішньою різьбою, при цьому зовнішній корпус складається з верхньої кришки та корпус-юбки, у місці дотику яких знаходиться засіб індикації у вигляді індикаторного пасочка, що може бути звільнений при відкручуванні верхньої кришки пристрою і появі видимої частини пасочка, сигналізуючи, що пристрій розкривається вперше, відповідно до корисної моделі бічну сторону верхньої кришки пристрою у внутрішній частині обладнано кільцевим виступом, виконаним по усьому діаметру верхньої кришки, і під виступом розміщено шліци, а на зовнішній частині бічної сторони кришки-втулки виконано шліци та кільцеві виступи, які розміщені по всьому діаметру кришкивтулки, що зчіплюються в зачеплення з кільцевим виступом верхньої кришки та шліцевою частиною, при цьому у середній частині основи-розсікача на зовнішній стороні виконано кільцевий паз по всьому діаметру основи-розсікача, під яким з обох боків розміщено шліци, а у вер хній внутрішній частині корпус-юбки виконано шліци і над ними виступи, розташовані по кільцю на відстані один від іншого, що зчіплюються в зачеплення з кільцевим пазом основи-розсікача. Відповідно до корисної моделі корпус-юбка і верхня кришка може бути виконана з пластикового матеріалу. Відповідно до корисної моделі зовнішня частина верхньої кришки та корпус - юбки можуть бути виконані в будь-якій геометричній формі. Опис конструкції пристрою пояснюється графічними матеріалами Фіг. 1 - загальний вигляд запобіжного пристрою. Запобіжний пристрій містить зовнішній корпус, що складається з двох частин - верхньої кришки 1 та корпус-юбки 2. У верхній кришці 1 встановлено кришку-втулк у 3 із засобом індикації розкриття 4 у вигляді індикаторного пасочка, розміщеного в місці дотику верхньої кришки 1 та корпус-юбки 2. Пристрій також містить основу-розсікач 5, що призначену для встановлення на пляшці. Внутрішню частину бічної сторони верхньої кришки 1 обладнано кільцевим виступом 6, під яким розміщено шліци 7. На бічній стороні кришки-втулки 3, на зовнішній її частині виконані шліци 8 та кільцеві виступи 9, 10, що розміщені по усьому діаметрі кришки-втулки 3 та входять в зчеплення з кільцевим виступом 6 верхньої кришки 1 та її шліцевою частиною 7. На основі-розсікач 5 на зовнішній стороні виконано 4 кільцевий паз 11. Кільцевий паз 11 розміщено у середній частині основи-розсікача 5 та проходить по всьому його діаметру, та під кільцевим пазом 11 з обох боків основи-розсікача 5 розміщено шліци 12. На корпус-юбці 2 виконані шліци 14 та над ними - виступи 15, що розташовані по кільцю на відстані один від іншого. Шліци 14 та виступи 15 розміщені у верхній внутрішній частині корпусюбки 2 та входять в зчеплення з кільцевим пазом 11 основи-розсікача 5. Корпус-юбка 2 і верхня кришка 1 може бути виконані з пластикового матеріалу. Корпус-юбка 2 та зовнішня частина верхньої кришки 1 можуть бути виконані в будьякій геометричній формі але внутрішнє розташування елементів є незмінним. Пристрій працює наступним чином. Зкручують верхню кришку 1 пристрою, після цього відбувається вивільнення індикаторного пасочка 4, який стає видимим між корпус-юбкою 2 та верхньою кришкою 1 , сигналізуючи, що пристрій розкривається вперше. Запропонований запобіжний пристрій для закривання пляшки забезпечує гарантоване міцне з'єднання елементів пристрою, що запобігає повторному наповненню пляшки, досягається спрощення конструкції, отже корисна модель задовольняє високим споживчим якостям.
