Пристрій для запису цифрового сигналу

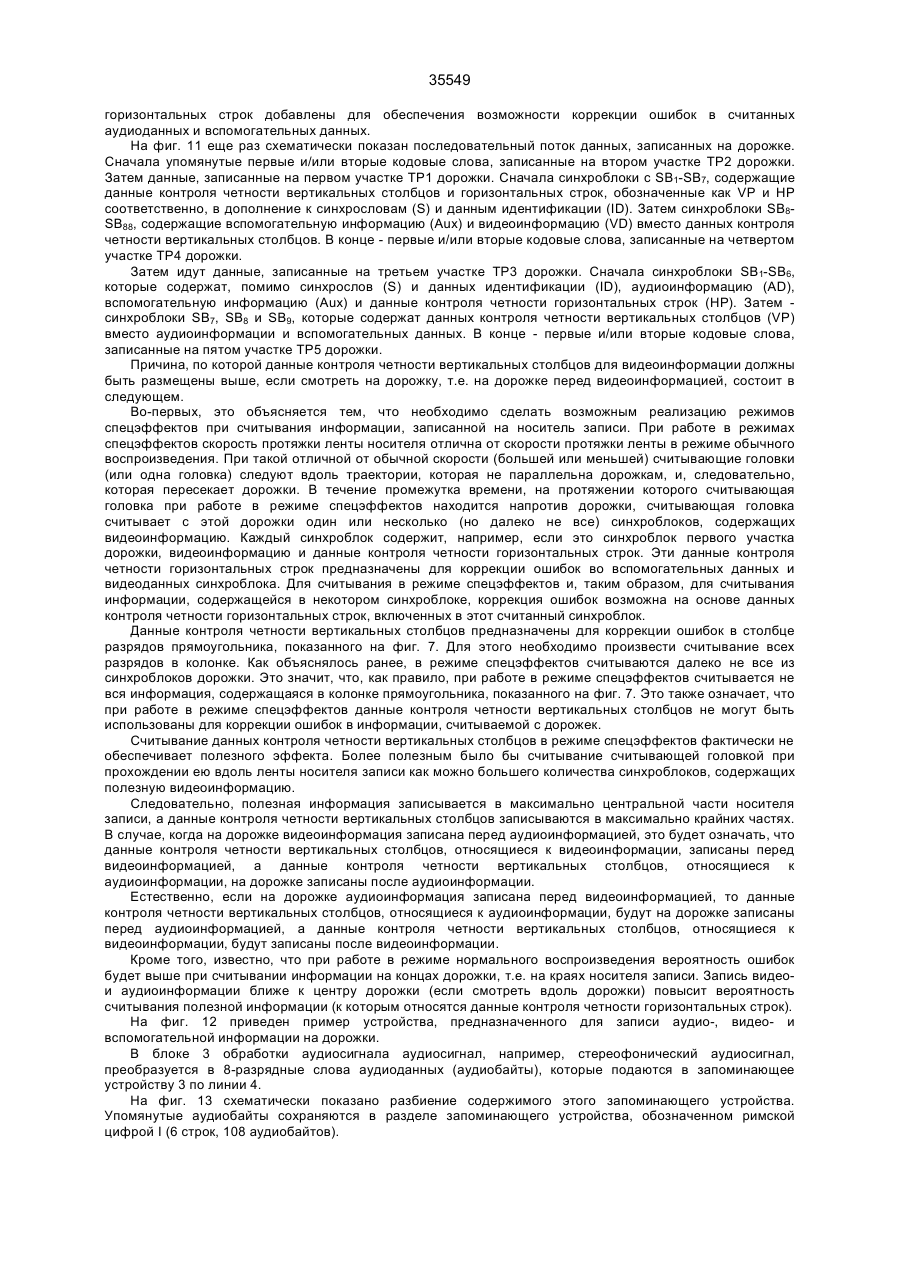

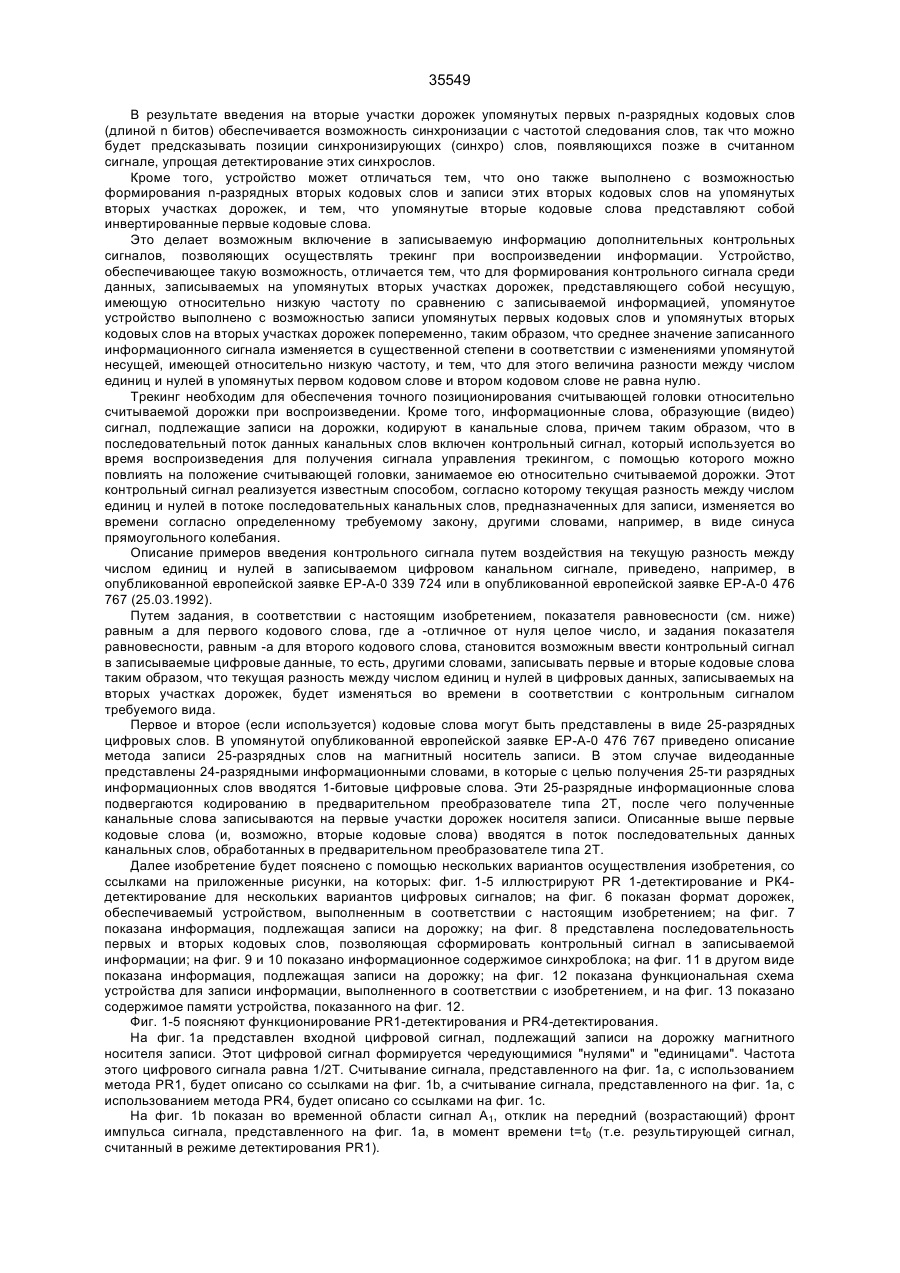

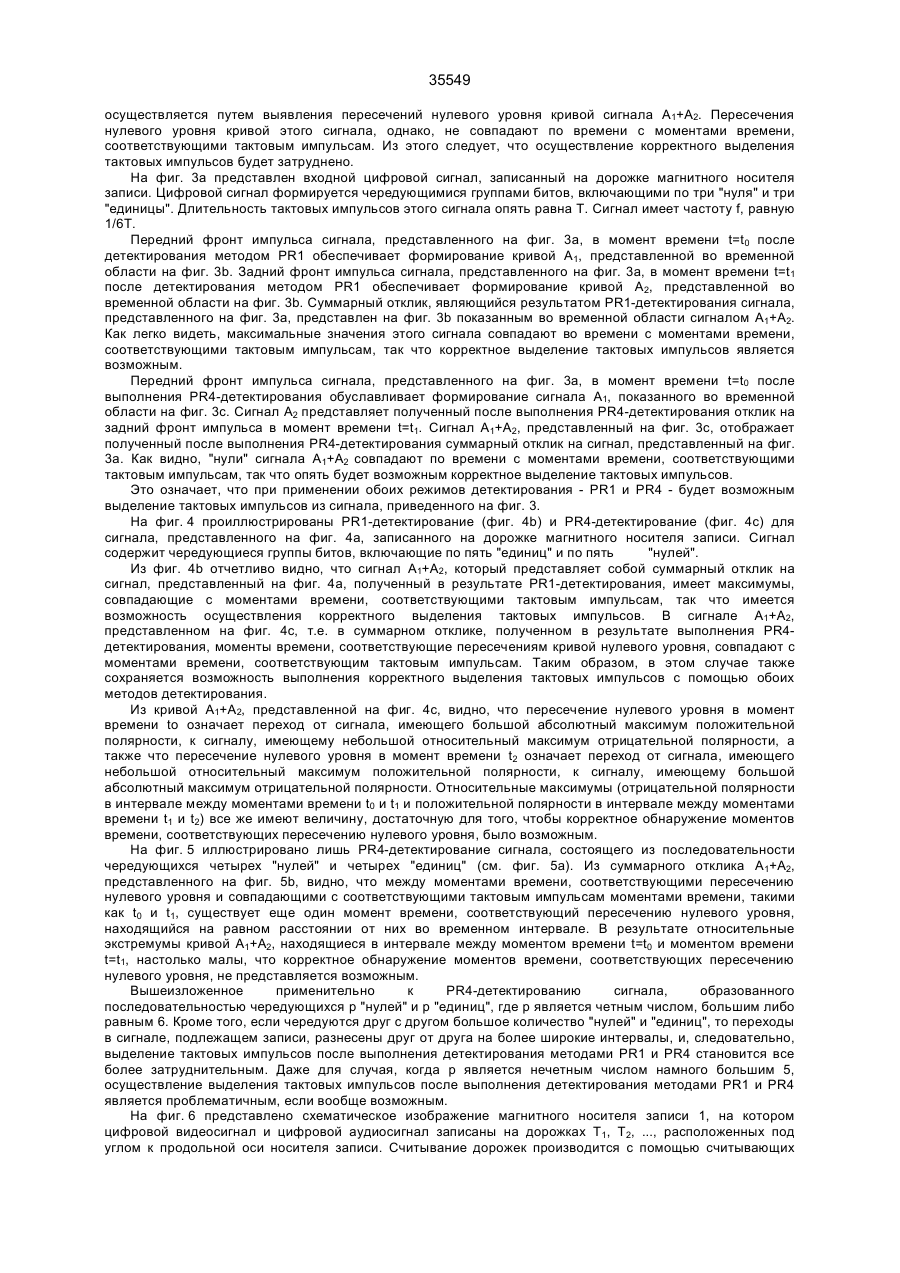

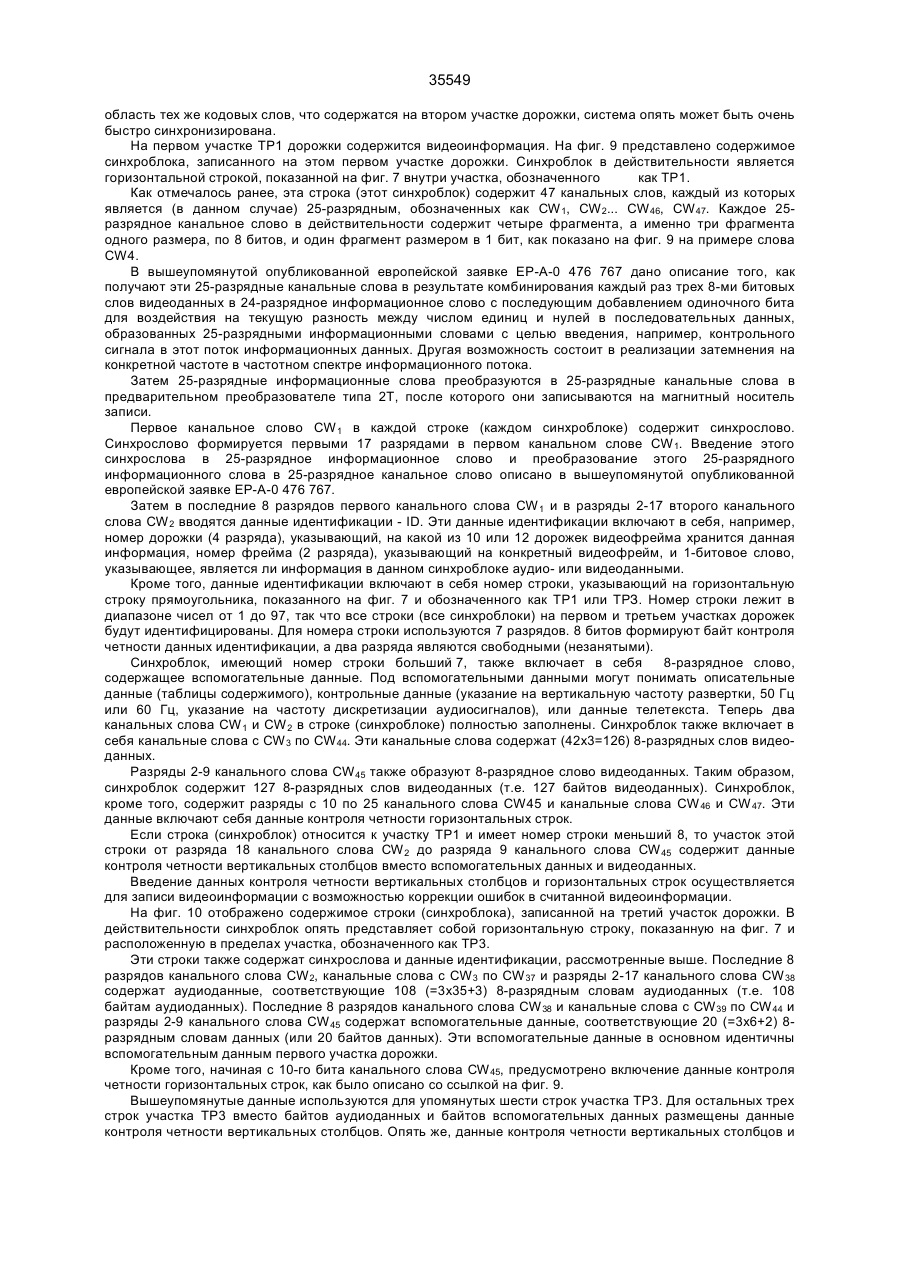

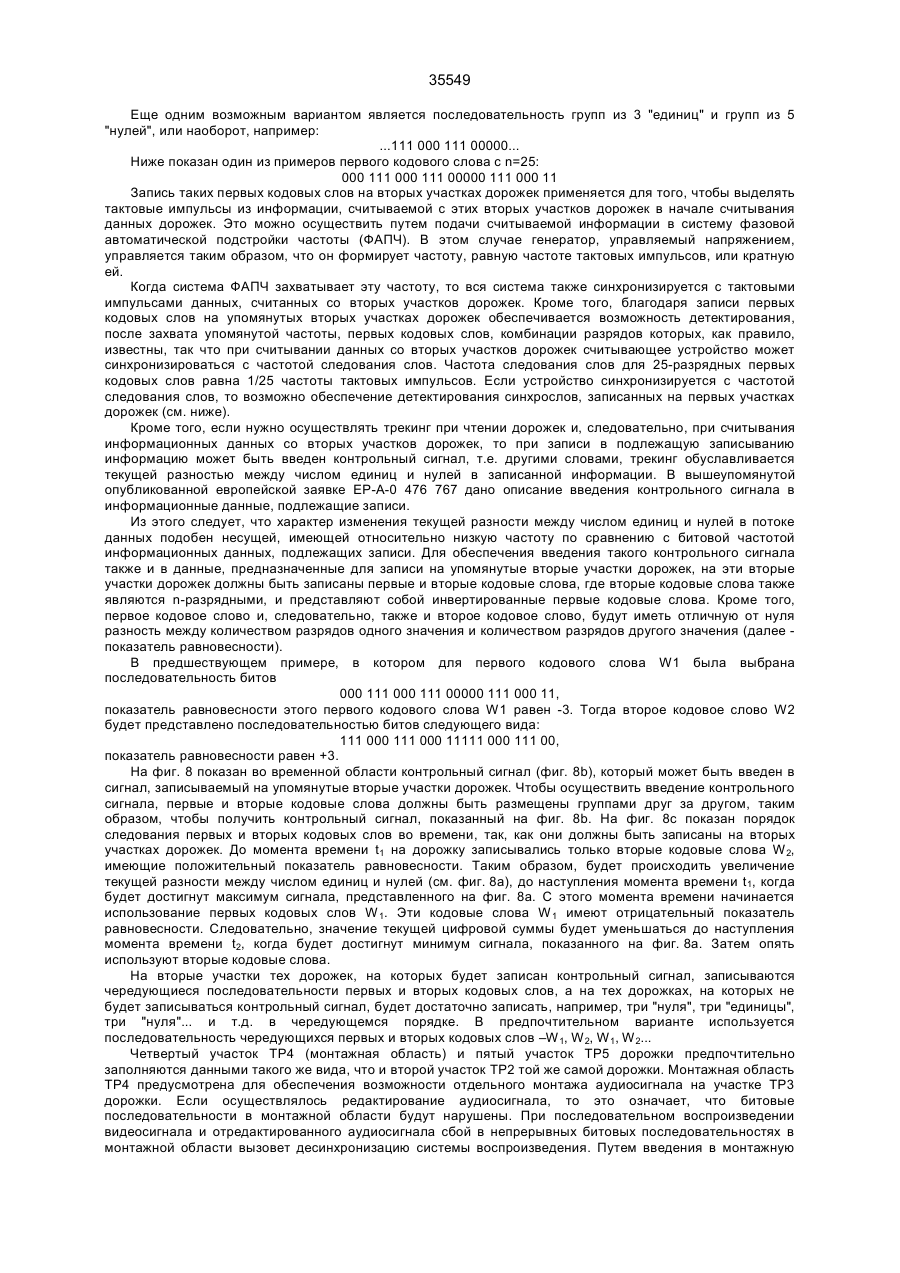

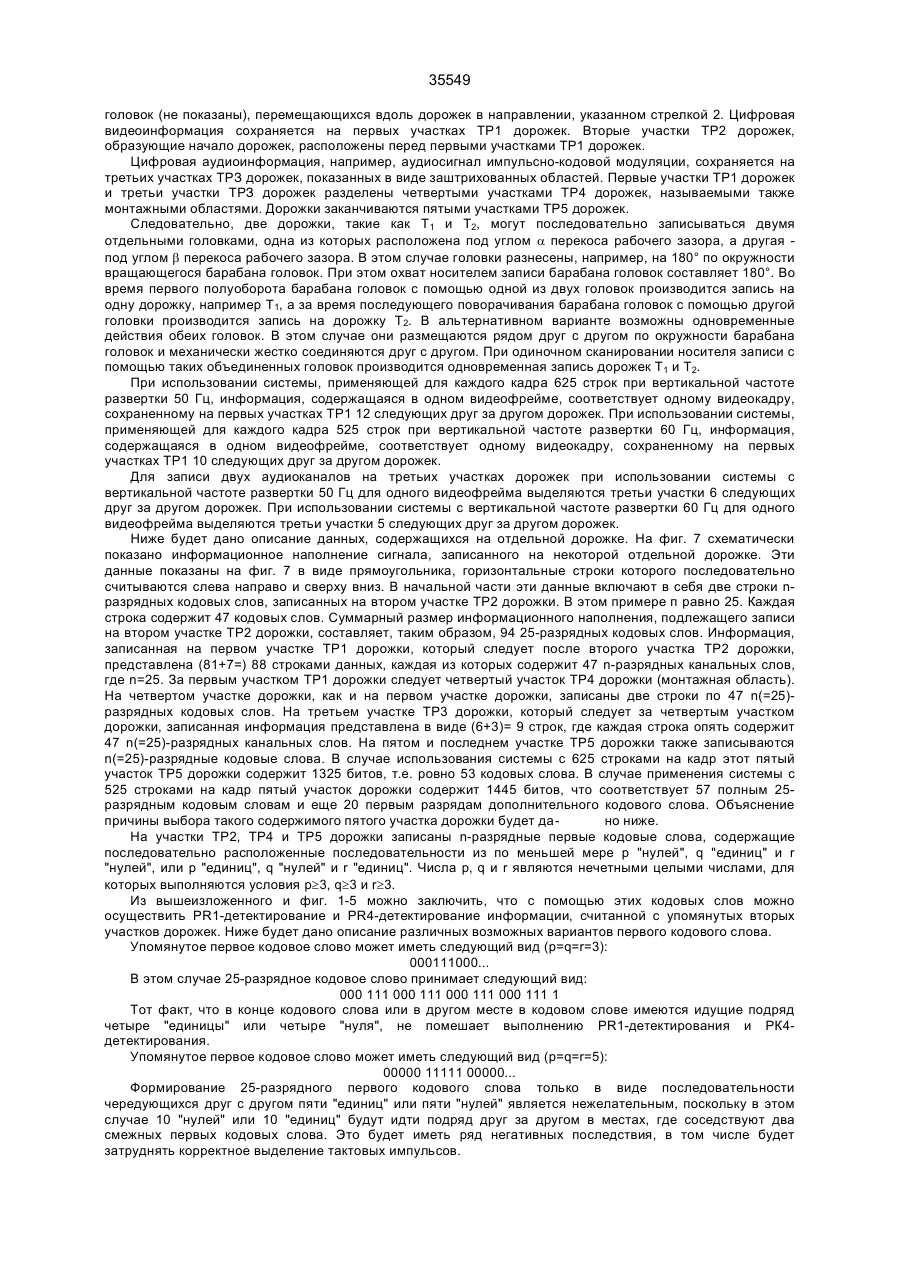

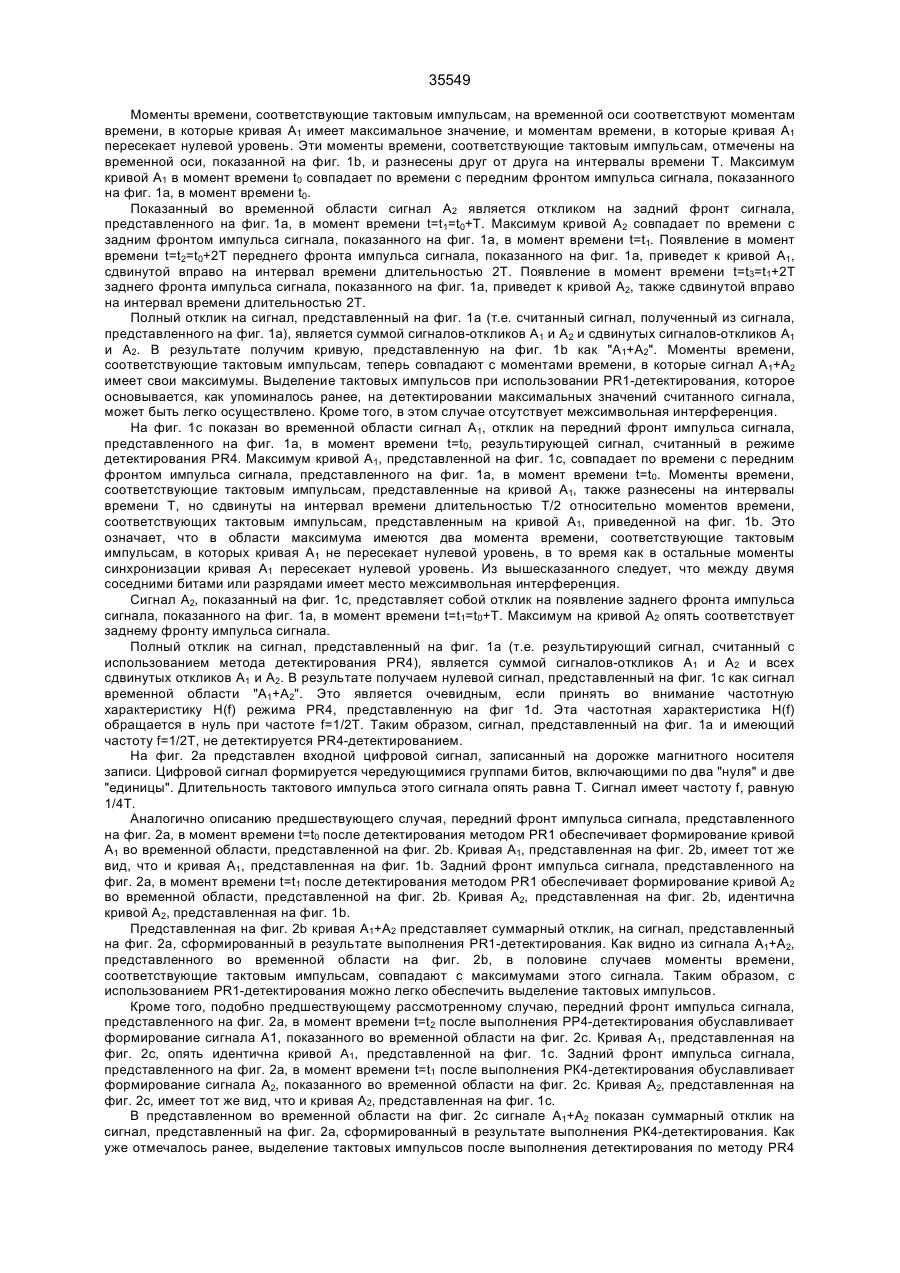

35549 Изобретение относится к области накопления информации, в частности, к записи цифровой информации на магнитную ленту или аналогичный носитель записи. Известно устройство для записи цифрового сигнала, например, цифрового видеосигнала, на дорожках магнитного носителя записи, которые расположены на носителе записи параллельно друг другу и под углом к продольной оси этого носителя записи, в котором цифровой сигнал записывается на первых участках упомянутых дорожек, причем упомянутое устройство содержит средство ввода данных, предназначенное для приема упомянутого цифрового сигнала, и включает в себя записывающее средство, предназначенное для записи упомянутого цифрового сигнала на упомянутые первые участки дорожек. Устройство такого типа известно, например, из статьи, "Исследование методов детектирования записи сигнала без возврата к нулю", автор С. Накагава и др., ("A study on detection methods of NRZ recording" by S. Nakagava et al), опубл. в издании Института инженеров по электронике и радиоэлектронике "Транзакции в магнитных устройствах", т. MAG-16, № 1, январь 1980 г., с. 104-110 (IEEE Transactions on Magnetics, v. MAG 16, № 1, January 1980, pp. 104-110). В вышеупомянутой статье рассматривался цифровой сигнал, представленный цифровым видеосигналом. При считывании видеосигналов, записанных на носитель записи с помощью такого устройства, существенным является в начале считывания данных с дорожки обеспечить как можно более быстрое выделение тактовых импульсов для считанного сигнала, что зависит от способа обнаружения (детектирования), применяемого при считывании. В основу изобретения поставлена задача создания устройства, которое обладает возможностью устойчивой и надежной синхронизации с тактовыми импульсами, определяемыми из данных, считываемых с начальных частей дорожек. Соответственно, устройство в соответствии с настоящим изобретением отличается тем, что оно содержит средство формирования кодовых слов, выполненное с возможностью формирования nразрядных первых кодовых слов, и тем, что упомянутое записывающее средство выполнено с возможностью записи упомянутых n-разрядных первых кодовых слов на вторых участках дорожек, а также тем, что каждое из упомянутых первых кодовых слов содержит последовательность следующих друг за другом групп из р битов, имеющих первое двоичное значение, q битов, имеющих второе двоичное значение, соответствующее инвертированному упомянутому первому двоичному значению, а также r битов, имеющих упомянутое первое двоичное значение, и тем, что р, q и r являются нечетными целыми числами, для которых выполняются условия р³3, q³3 и r³3. Более конкретно, упомянутые вторые участки дорожек представляют собой начальные фрагменты дорожек. Изобретение основывается на том, что битовая комбинация сигнала такого вида должна быть записана на упомянутых вторых участках дорожек, причем таким образом, чтобы выполнялось требование, состоящее в том, что битовая комбинация сигнала, записанная на упомянутых вторых участках дорожек, имела бы такой вид, что при применении при воспроизведении как режима детектирования частичного отклика I класса, так и режима детектирования частичного отклика IV класса, обеспечивалась бы возможность синхронизирования с тактовыми импульсами сигнала, считываемого с упомянутых вторых участков дорожек. Детектирование частичного отклика I класса (PR1) подробно описано в упомянутой выше работе Накагана (Nakagana); этот способ детектирования называют также амплитудным детектированием записи в формате NRZ (кодирование без возврата к нулю), или амплитудным детектированием записи в формате NRZI (кодирование без возврата к нулю с инверсией). При реализации PR1 детектирование осуществляется на основе метода фильтрации Найквиста 1-го порядка, где в моменты времени, соответствующие тактовым импульсам, отсутствует межсимвольная интерференция. Моменты времени, соответствующие тактовым импульсам, затем получают из максимумов считываемого сигнала (после фильтрации Найквиста 1-го порядка). В вышеупомянутой статье также дано описание метода детектирования частичного отклика IV класса (PR4). При детектировании методом PR4 ширина частотного диапазона меньше, чем ширина частотного диапазона фильтра по схеме Найквиста 1-го порядка. В этом случае имеет место межсимвольная интерференция. Однако влияние этой межсимвольной интерференции ограничивается влиянием на два соседних разряда. Моменты времени, соответствующие тактовым импульсам, в этом случае определяются из моментов пересечения считанным сигналом нулевого уровня. С дополнительной информацией о методах PR1 и PR4 можно ознакомиться из опубликованной европейской заявки ЕР-А-0 317 013. Причина предоставления возможности использования обоих методов детектирования, и PR1, и PR4, заключается в том, что существует потребность установить формат сигнала, в котором цифровой (видео) сигнал записан на магнитном носителе записи, на очень ранней стадии, т.е., другими словами, в тот момент времени, когда еще неизвестно, какой из методов детектирования будет использован для воспроизведения. В этом случае изготовителям устройства воспроизведения будет предоставлено несколько вариантов того, как реализовать выделение тактовых импульсов в их устройствах воспроизведения. Путем формирования в соответствии с настоящим изобретением упомянутого первого кодового слова, состоящего из по меньшей мере последовательности из р "нулей", q "единиц" и r "нулей", либо из р "единиц", q нулей и г "единиц", обеспечивается возможность применения для детектирования этой последовательности как метода PR1, так и метода PR4, так что возможно выделение тактовых импульсов из сигналов, полученных с помощью обоих этих методов. 35549 В результате введения на вторые участки дорожек упомянутых первых n-разрядных кодовых слов (длиной n битов) обеспечивается возможность синхронизации с частотой следования слов, так что можно будет предсказывать позиции синхронизирующих (синхро) слов, появляющихся позже в считанном сигнале, упрощая детектирование этих синхрослов. Кроме того, устройство может отличаться тем, что оно также выполнено с возможностью формирования n-разрядных вторых кодовых слов и записи этих вторых кодовых слов на упомянутых вторых участках дорожек, и тем, что упомянутые вторые кодовые слова представляют собой инвертированные первые кодовые слова. Это делает возможным включение в записываемую информацию дополнительных контрольных сигналов, позволяющих осуществлять трекинг при воспроизведении информации. Устройство, обеспечивающее такую возможность, отличается тем, что для формирования контрольного сигнала среди данных, записываемых на упомянутых вторых участках дорожек, представляющего собой несущую, имеющую относительно низкую частоту по сравнению с записываемой информацией, упомянутое устройство выполнено с возможностью записи упомянутых первых кодовых слов и упомянутых вторых кодовых слов на вторых участках дорожек попеременно, таким образом, что среднее значение записанного информационного сигнала изменяется в существенной степени в соответствии с изменениями упомянутой несущей, имеющей относительно низкую частоту, и тем, что для этого величина разности между числом единиц и нулей в упомянутых первом кодовом слове и втором кодовом слове не равна нулю. Трекинг необходим для обеспечения точного позиционирования считывающей головки относительно считываемой дорожки при воспроизведении. Кроме того, информационные слова, образующие (видео) сигнал, подлежащие записи на дорожки, кодируют в канальные слова, причем таким образом, что в последовательный поток данных канальных слов включен контрольный сигнал, который используется во время воспроизведения для получения сигнала управления трекингом, с помощью которого можно повлиять на положение считывающей головки, занимаемое ею относительно считываемой дорожки. Этот контрольный сигнал реализуется известным способом, согласно которому текущая разность между числом единиц и нулей в потоке последовательных канальных слов, предназначенных для записи, изменяется во времени согласно определенному требуемому закону, другими словами, например, в виде синуса прямоугольного колебания. Описание примеров введения контрольного сигнала путем воздействия на текущую разность между числом единиц и нулей в записываемом цифровом канальном сигнале, приведено, например, в опубликованной европейской заявке ЕР-А-0 339 724 или в опубликованной европейской заявке ЕР-А-0 476 767 (25.03.1992). Путем задания, в соответствии с настоящим изобретением, показателя равновесности (см. ниже) равным а для первого кодового слова, где а -отличное от нуля целое число, и задания показателя равновесности, равным -а для второго кодового слова, становится возможным ввести контрольный сигнал в записываемые цифровые данные, то есть, другими словами, записывать первые и вторые кодовые слова таким образом, что текущая разность между числом единиц и нулей в цифровых данных, записываемых на вторых участках дорожек, будет изменяться во времени в соответствии с контрольным сигналом требуемого вида. Первое и второе (если используется) кодовые слова могут быть представлены в виде 25-разрядных цифровых слов. В упомянутой опубликованной европейской заявке ЕР-А-0 476 767 приведено описание метода записи 25-разрядных слов на магнитный носитель записи. В этом случае видеоданные представлены 24-разрядными информационными словами, в которые с целью получения 25-ти разрядных информационных слов вводятся 1-битовые цифровые слова. Эти 25-разрядные информационные слова подвергаются кодированию в предварительном преобразователе типа 2Т, после чего полученные канальные слова записываются на первые участки дорожек носителя записи. Описанные выше первые кодовые слова (и, возможно, вторые кодовые слова) вводятся в поток последовательных данных канальных слов, обработанных в предварительном преобразователе типа 2Т. Далее изобретение будет пояснено с помощью нескольких вариантов осуществления изобретения, со ссылками на приложенные рисунки, на которых: фиг. 1-5 иллюстрируют PR 1-детектирование и РК4детектирование для нескольких вариантов цифровых сигналов; на фиг. 6 показан формат дорожек, обеспечиваемый устройством, выполненным в соответствии с настоящим изобретением; на фиг. 7 показана информация, подлежащая записи на дорожку; на фиг. 8 представлена последовательность первых и вторых кодовых слов, позволяющая сформировать контрольный сигнал в записываемой информации; на фиг. 9 и 10 показано информационное содержимое синхроблока; на фиг. 11 в другом виде показана информация, подлежащая записи на дорожку; на фиг. 12 показана функциональная схема устройства для записи информации, выполненного в соответствии с изобретением, и на фиг. 13 показано содержимое памяти устройства, показанного на фиг. 12. Фиг. 1-5 поясняют функционирование PR1-детектирования и PR4-детектирования. На фиг. 1а представлен входной цифровой сигнал, подлежащий записи на дорожку магнитного носителя записи. Этот цифровой сигнал формируется чередующимися "нулями" и "единицами". Частота этого цифрового сигнала равна 1/2Т. Считывание сигнала, представленного на фиг. 1а, с использованием метода PR1, будет описано со ссылками на фиг. 1b, а считывание сигнала, представленного на фиг. 1а, с использованием метода PR4, будет описано со ссылками на фиг. 1с. На фиг. 1b показан во временной области сигнал А1, отклик на передний (возрастающий) фронт импульса сигнала, представленного на фиг. 1а, в момент времени t=t0 (т.е. результирующей сигнал, считанный в режиме детектирования PR1). 35549 Моменты времени, соответствующие тактовым импульсам, на временной оси соответствуют моментам времени, в которые кривая A1 имеет максимальное значение, и моментам времени, в которые кривая А1 пересекает нулевой уровень. Эти моменты времени, соответствующие тактовым импульсам, отмечены на временной оси, показанной на фиг. 1b, и разнесены друг от друга на интервалы времени Т. Максимум кривой A1 в момент времени t0 совпадает по времени с передним фронтом импульса сигнала, показанного на фиг. 1а, в момент времени t0. Показанный во временной области сигнал А2 является откликом на задний фронт сигнала, представленного на фиг. 1а, в момент времени t=t1=t0+T. Максимум кривой А2 совпадает по времени с задним фронтом импульса сигнала, показанного на фиг. 1а, в момент времени t=t1. Появление в момент времени t=t2=t0+2T переднего фронта импульса сигнала, показанного на фиг. 1а, приведет к кривой А1, сдвинутой вправо на интервал времени длительностью 2Т. Появление в момент времени t=t3=t1+2T заднего фронта импульса сигнала, показанного на фиг. 1а, приведет к кривой А2, также сдвинутой вправо на интервал времени длительностью 2Т. Полный отклик на сигнал, представленный на фиг. 1а (т.е. считанный сигнал, полученный из сигнала, представленного на фиг. 1а), является суммой сигналов-откликов А1 и А2 и сдвинутых сигналов-откликов A1 и А2. В результате получим кривую, представленную на фиг. 1b как "А1+А2". Моменты времени, соответствующие тактовым импульсам, теперь совпадают с моментами времени, в которые сигнал А1+А2 имеет свои максимумы. Выделение тактовых импульсов при использовании PR1-детектирования, которое основывается, как упоминалось ранее, на детектировании максимальных значений считанного сигнала, может быть легко осуществлено. Кроме того, в этом случае отсутствует межсимвольная интерференция. На фиг. 1с показан во временной области сигнал А1, отклик на передний фронт импульса сигнала, представленного на фиг. 1а, в момент времени t=t0, результирующей сигнал, считанный в режиме детектирования PR4. Максимум кривой А1, представленной на фиг. 1с, совпадает по времени с передним фронтом импульса сигнала, представленного на фиг. 1а, в момент времени t=t0. Моменты времени, соответствующие тактовым импульсам, представленные на кривой A1, также разнесены на интервалы времени Т, но сдвинуты на интервал времени длительностью Т/2 относительно моментов времени, соответствующих тактовым импульсам, представленным на кривой A1, приведенной на фиг. 1b. Это означает, что в области максимума имеются два момента времени, соответствующие тактовым импульсам, в которых кривая A1 не пересекает нулевой уровень, в то время как в остальные моменты синхронизации кривая A1 пересекает нулевой уровень. Из вышесказанного следует, что между двумя соседними битами или разрядами имеет место межсимвольная интерференция. Сигнал А2, показанный на фиг. 1с, представляет собой отклик на появление заднего фронта импульса сигнала, показанного на фиг. 1а, в момент времени t=t1=t0+T. Максимум на кривой А2 опять соответствует заднему фронту импульса сигнала. Полный отклик на сигнал, представленный на фиг. 1а (т.е. результирующий сигнал, считанный с использованием метода детектирования PR4), является суммой сигналов-откликов А1 и А2 и всех сдвинутых откликов A1 и А2. В результате получаем нулевой сигнал, представленный на фиг. 1с как сигнал временной области "А1+А2". Это является очевидным, если принять во внимание частотную характеристику H(f) режима PR4, представленную на фиг 1d. Эта частотная характеристика H(f) обращается в нуль при частоте f=1/2T. Таким образом, сигнал, представленный на фиг. 1а и имеющий частоту f=1/2T, не детектируется РR4-детектированием. На фиг. 2а представлен входной цифровой сигнал, записанный на дорожке магнитного носителя записи. Цифровой сигнал формируется чередующимися группами битов, включающими по два "нуля" и две "единицы". Длительность тактового импульса этого сигнала опять равна Т. Сигнал имеет частоту f, равную 1/4Т. Аналогично описанию предшествующего случая, передний фронт импульса сигнала, представленного на фиг. 2а, в момент времени t=t0 после детектирования методом PR1 обеспечивает формирование кривой А1 во временной области, представленной на фиг. 2b. Кривая А1, представленная на фиг. 2b, имеет тот же вид, что и кривая А1, представленная на фиг. 1b. Задний фронт импульса сигнала, представленного на фиг. 2а, в момент времени t=t1 после детектирования методом PR1 обеспечивает формирование кривой А2 во временной области, представленной на фиг. 2b. Кривая А2, представленная на фиг. 2b, идентична кривой А2, представленная на фиг. 1b. Представленная на фиг. 2b кривая А1+А2 представляет суммарный отклик, на сигнал, представленный на фиг. 2а, сформированный в результате выполнения PR1-детектирования. Как видно из сигнала А1+А2, представленного во временной области на фиг. 2b, в половине случаев моменты времени, соответствующие тактовым импульсам, совпадают с максимумами этого сигнала. Таким образом, с использованием PR1-детектирования можно легко обеспечить выделение тактовых импульсов. Кроме того, подобно предшествующему рассмотренному случаю, передний фронт импульса сигнала, представленного на фиг. 2а, в момент времени t=t2 после выполнения РР4-детектирования обуславливает формирование сигнала A1, показанного во временной области на фиг. 2с. Кривая A1, представленная на фиг. 2с, опять идентична кривой А1, представленной на фиг. 1с. Задний фронт импульса сигнала, представленного на фиг. 2а, в момент времени t=t1 после выполнения РК4-детектирования обуславливает формирование сигнала А2, показанного во временной области на фиг. 2с. Кривая А2, представленная на фиг. 2с, имеет тот же вид, что и кривая А2, представленная на фиг. 1с. В представленном во временной области на фиг. 2с сигнале А1+А2 показан суммарный отклик на сигнал, представленный на фиг. 2а, сформированный в результате выполнения РК4-детектирования. Как уже отмечалось ранее, выделение тактовых импульсов после выполнения детектирования по методу PR4 35549 осуществляется путем выявления пересечений нулевого уровня кривой сигнала А1+А2. Пересечения нулевого уровня кривой этого сигнала, однако, не совпадают по времени с моментами времени, соответствующими тактовым импульсам. Из этого следует, что осуществление корректного выделения тактовых импульсов будет затруднено. На фиг. 3а представлен входной цифровой сигнал, записанный на дорожке магнитного носителя записи. Цифровой сигнал формируется чередующимися группами битов, включающими по три "нуля" и три "единицы". Длительность тактовых импульсов этого сигнала опять равна Т. Сигнал имеет частоту f, равную 1/6Т. Передний фронт импульса сигнала, представленного на фиг. 3а, в момент времени t=t0 после детектирования методом PR1 обеспечивает формирование кривой А1, представленной во временной области на фиг. 3b. Задний фронт импульса сигнала, представленного на фиг. 3а, в момент времени t=t1 после детектирования методом PR1 обеспечивает формирование кривой А2, представленной во временной области на фиг. 3b. Суммарный отклик, являющийся результатом PR1-детектирования сигнала, представленного на фиг. 3а, представлен на фиг. 3b показанным во временной области сигналом А1+А2. Как легко видеть, максимальные значения этого сигнала совпадают во времени с моментами времени, соответствующими тактовым импульсам, так что корректное выделение тактовых импульсов является возможным. Передний фронт импульса сигнала, представленного на фиг. 3а, в момент времени t=t0 после выполнения РR4-детектирования обуславливает формирование сигнала A1, показанного во временной области на фиг. 3с. Сигнал А2 представляет полученный после выполнения РR4-детектирования отклик на задний фронт импульса в момент времени t=t1. Сигнал А1+А2, представленный на фиг. 3с, отображает полученный после выполнения РR4-детектирования суммарный отклик на сигнал, представленный на фиг. 3а. Как видно, "нули" сигнала А1+А2 совпадают по времени с моментами времени, соответствующими тактовым импульсам, так что опять будет возможным корректное выделение тактовых импульсов. Это означает, что при применении обоих режимов детектирования - PR1 и PR4 - будет возможным выделение тактовых импульсов из сигнала, приведенного на фиг. 3. На фиг. 4 проиллюстрированы PR1-детектирование (фиг. 4b) и PR4-детектирование (фиг. 4с) для сигнала, представленного на фиг. 4а, записанного на дорожке магнитного носителя записи. Сигнал содержит чередующиеся группы битов, включающие по пять "единиц" и по пять "нулей". Из фиг. 4b отчетливо видно, что сигнал А1+А2, который представляет собой суммарный отклик на сигнал, представленный на фиг. 4а, полученный в результате PR1-детектирования, имеет максимумы, совпадающие с моментами времени, соответствующими тактовым импульсам, так что имеется возможность осуществления корректного выделения тактовых импульсов. В сигнале А1+А2, представленном на фиг. 4с, т.е. в суммарном отклике, полученном в результате выполнения РR4детектирования, моменты времени, соответствующие пересечениям кривой нулевого уровня, совпадают с моментами времени, соответствующим тактовым импульсам. Таким образом, в этом случае также сохраняется возможность выполнения корректного выделения тактовых импульсов с помощью обоих методов детектирования. Из кривой А1+А2, представленной на фиг. 4с, видно, что пересечение нулевого уровня в момент времени to означает переход от сигнала, имеющего большой абсолютный максимум положительной полярности, к сигналу, имеющему небольшой относительный максимум отрицательной полярности, а также что пересечение нулевого уровня в момент времени t2 означает переход от сигнала, имеющего небольшой относительный максимум положительной полярности, к сигналу, имеющему большой абсолютный максимум отрицательной полярности. Относительные максимумы (отрицательной полярности в интервале между моментами времени t0 и t1 и положительной полярности в интервале между моментами времени t1 и t2) все же имеют величину, достаточную для того, чтобы корректное обнаружение моментов времени, соответствующих пересечению нулевого уровня, было возможным. На фиг. 5 иллюстрировано лишь РR4-детектирование сигнала, состоящего из последовательности чередующихся четырех "нулей" и четырех "единиц" (см. фиг. 5а). Из суммарного отклика А1+А2, представленного на фиг. 5b, видно, что между моментами времени, соответствующими пересечению нулевого уровня и совпадающими с соответствующими тактовым импульсам моментами времени, такими как t0 и t1, существует еще один момент времени, соответствующий пересечению нулевого уровня, находящийся на равном расстоянии от них во временном интервале. В результате относительные экстремумы кривой А1+А2, находящиеся в интервале между моментом времени t=t0 и моментом времени t=t1, настолько малы, что корректное обнаружение моментов времени, соответствующих пересечению нулевого уровня, не представляется возможным. Вышеизложенное применительно к РR4-детектированию сигнала, образованного последовательностью чередующихся р "нулей" и р "единиц", где р является четным числом, большим либо равным 6. Кроме того, если чередуются друг с другом большое количество "нулей" и "единиц", то переходы в сигнале, подлежащем записи, разнесены друг от друга на более широкие интервалы, и, следовательно, выделение тактовых импульсов после выполнения детектирования методами PR1 и PR4 становится все более затруднительным. Даже для случая, когда р является нечетным числом намного большим 5, осуществление выделения тактовых импульсов после выполнения детектирования методами PR1 и PR4 является проблематичным, если вообще возможным. На фиг. 6 представлено схематическое изображение магнитного носителя записи 1, на котором цифровой видеосигнал и цифровой аудиосигнал записаны на дорожках Т1, Т2, ..., расположенных под углом к продольной оси носителя записи. Считывание дорожек производится с помощью считывающих 35549 головок (не показаны), перемещающихся вдоль дорожек в направлении, указанном стрелкой 2. Цифровая видеоинформация сохраняется на первых участках ТР1 дорожек. Вторые участки ТР2 дорожек, образующие начало дорожек, расположены перед первыми участками ТР1 дорожек. Цифровая аудиоинформация, например, аудиосигнал импульсно-кодовой модуляции, сохраняется на третьих участках ТРЗ дорожек, показанных в виде заштрихованных областей. Первые участки ТР1 дорожек и третьи участки ТРЗ дорожек разделены четвертыми участками ТР4 дорожек, называемыми также монтажными областями. Дорожки заканчиваются пятыми участками ТР5 дорожек. Следовательно, две дорожки, такие как Т1 и Т2, могут последовательно записываться двумя отдельными головками, одна из которых расположена под углом a перекоса рабочего зазора, а другая под углом b перекоса рабочего зазора. В этом случае головки разнесены, например, на 180° по окружности вращающегося барабана головок. При этом охват носителем записи барабана головок составляет 180°. Во время первого полуоборота барабана головок с помощью одной из двух головок производится запись на одну дорожку, например Т1, а за время последующего поворачивания барабана головок с помощью другой головки производится запись на дорожку Т2. В альтернативном варианте возможны одновременные действия обеих головок. В этом случае они размещаются рядом друг с другом по окружности барабана головок и механически жестко соединяются друг с другом. При одиночном сканировании носителя записи с помощью таких объединенных головок производится одновременная запись дорожек T1 и Т2. При использовании системы, применяющей для каждого кадра 625 строк при вертикальной частоте развертки 50 Гц, информация, содержащаяся в одном видеофрейме, соответствует одному видеокадру, сохраненному на первых участках ТР1 12 следующих друг за другом дорожек. При использовании системы, применяющей для каждого кадра 525 строк при вертикальной частоте развертки 60 Гц, информация, содержащаяся в одном видеофрейме, соответствует одному видеокадру, сохраненному на первых участках ТР1 10 следующих друг за другом дорожек. Для записи двух аудиоканалов на третьих участках дорожек при использовании системы с вертикальной частоте развертки 50 Гц для одного видеофрейма выделяются третьи участки 6 следующих друг за другом дорожек. При использовании системы с вертикальной частоте развертки 60 Гц для одного видеофрейма выделяются третьи участки 5 следующих друг за другом дорожек. Ниже будет дано описание данных, содержащихся на отдельной дорожке. На фиг. 7 схематически показано информационное наполнение сигнала, записанного на некоторой отдельной дорожке. Эти данные показаны на фиг. 7 в виде прямоугольника, горизонтальные строки которого последовательно считываются слева направо и сверху вниз. В начальной части эти данные включают в себя две строки nразрядных кодовых слов, записанных на втором участке ТР2 дорожки. В этом примере п равно 25. Каждая строка содержит 47 кодовых слов. Суммарный размер информационного наполнения, подлежащего записи на втором участке ТР2 дорожки, составляет, таким образом, 94 25-разрядных кодовых слов. Информация, записанная на первом участке ТР1 дорожки, который следует после второго участка ТР2 дорожки, представлена (81+7=) 88 строками данных, каждая из которых содержит 47 n-разрядных канальных слов, где n=25. За первым участком ТР1 дорожки следует четвертый участок ТР4 дорожки (монтажная область). На четвертом участке дорожки, как и на первом участке дорожки, записаны две строки по 47 n(=25)разрядных кодовых слов. На третьем участке ТР3 дорожки, который следует за четвертым участком дорожки, записанная информация представлена в виде (6+3)= 9 строк, где каждая строка опять содержит 47 n(=25)-разрядных канальных слов. На пятом и последнем участке ТР5 дорожки также записываются n(=25)-разрядные кодовые слова. В случае использования системы с 625 строками на кадр этот пятый участок ТР5 дорожки содержит 1325 битов, т.е. ровно 53 кодовых слова. В случае применения системы с 525 строками на кадр пятый участок дорожки содержит 1445 битов, что соответствует 57 полным 25разрядным кодовым словам и еще 20 первым разрядам дополнительного кодового слова. Объяснение причины выбора такого содержимого пятого участка дорожки будет дано ниже. На участки ТР2, ТР4 и ТР5 дорожки записаны n-разрядные первые кодовые слова, содержащие последовательно расположенные последовательности из по меньшей мере р "нулей", q "единиц" и r "нулей", или р "единиц", q "нулей" и r "единиц". Числа р, q и r являются нечетными целыми числами, для которых выполняются условия р³3, q³3 и r³3. Из вышеизложенного и фиг. 1-5 можно заключить, что с помощью этих кодовых слов можно осуществить PR1-детектирование и PR4-детектирование информации, считанной с упомянутых вторых участков дорожек. Ниже будет дано описание различных возможных вариантов первого кодового слова. Упомянутое первое кодовое слово может иметь следующий вид (p=q=r=3): 000111000... В этом случае 25-разрядное кодовое слово принимает следующий вид: 000 111 000 111 000 111 000 111 1 Тот факт, что в конце кодового слова или в другом месте в кодовом слове имеются идущие подряд четыре "единицы" или четыре "нуля", не помешает выполнению PR1-детектирования и РК4детектирования. Упомянутое первое кодовое слово может иметь следующий вид (p=q=r=5): 00000 11111 00000... Формирование 25-разрядного первого кодового слова только в виде последовательности чередующихся друг с другом пяти "единиц" или пяти "нулей" является нежелательным, поскольку в этом случае 10 "нулей" или 10 "единиц" будут идти подряд друг за другом в местах, где соседствуют два смежных первых кодовых слова. Это будет иметь ряд негативных последствия, в том числе будет затруднять корректное выделение тактовых импульсов. 35549 Еще одним возможным вариантом является последовательность групп из 3 "единиц" и групп из 5 "нулей", или наоборот, например: ...111 000 111 00000... Ниже показан один из примеров первого кодового слова с n=25: 000 111 000 111 00000 111 000 11 Запись таких первых кодовых слов на вторых участках дорожек применяется для того, чтобы выделять тактовые импульсы из информации, считываемой с этих вторых участков дорожек в начале считывания данных дорожек. Это можно осуществить путем подачи считываемой информации в систему фазовой автоматической подстройки частоты (ФАПЧ). В этом случае генератор, управляемый напряжением, управляется таким образом, что он формирует частоту, равную частоте тактовых импульсов, или кратную ей. Когда система ФАПЧ захватывает эту частоту, то вся система также синхронизируется с тактовыми импульсами данных, считанных со вторых участков дорожек. Кроме того, благодаря записи первых кодовых слов на упомянутых вторых участках дорожек обеспечивается возможность детектирования, после захвата упомянутой частоты, первых кодовых слов, комбинации разрядов которых, как правило, известны, так что при считывании данных со вторых участков дорожек считывающее устройство может синхронизироваться с частотой следования слов. Частота следования слов для 25-разрядных первых кодовых слов равна 1/25 частоты тактовых импульсов. Если устройство синхронизируется с частотой следования слов, то возможно обеспечение детектирования синхрослов, записанных на первых участках дорожек (см. ниже). Кроме того, если нужно осуществлять трекинг при чтении дорожек и, следовательно, при считывания информационных данных со вторых участков дорожек, то при записи в подлежащую записыванию информацию может быть введен контрольный сигнал, т.е. другими словами, трекинг обуславливается текущей разностью между числом единиц и нулей в записанной информации. В вышеупомянутой опубликованной европейской заявке ЕР-А-0 476 767 дано описание введения контрольного сигнала в информационные данные, подлежащие записи. Из этого следует, что характер изменения текущей разности между числом единиц и нулей в потоке данных подобен несущей, имеющей относительно низкую частоту по сравнению с битовой частотой информационных данных, подлежащих записи. Для обеспечения введения такого контрольного сигнала также и в данные, предназначенные для записи на упомянутые вторые участки дорожек, на эти вторые участки дорожек должны быть записаны первые и вторые кодовые слова, где вторые кодовые слова также являются n-разрядными, и представляют собой инвертированные первые кодовые слова. Кроме того, первое кодовое слово и, следовательно, также и второе кодовое слово, будут иметь отличную от нуля разность между количеством разрядов одного значения и количеством разрядов другого значения (далее показатель равновесности). В предшествующем примере, в котором для первого кодового слова W1 была выбрана последовательность битов 000 111 000 111 00000 111 000 11, показатель равновесности этого первого кодового слова W1 равен -3. Тогда второе кодовое слово W2 будет представлено последовательностью битов следующего вида: 111 000 111 000 11111 000 111 00, показатель равновесности равен +3. На фиг. 8 показан во временной области контрольный сигнал (фиг. 8b), который может быть введен в сигнал, записываемый на упомянутые вторые участки дорожек. Чтобы осуществить введение контрольного сигнала, первые и вторые кодовые слова должны быть размещены группами друг за другом, таким образом, чтобы получить контрольный сигнал, показанный на фиг. 8b. На фиг. 8с показан порядок следования первых и вторых кодовых слов во времени, так, как они должны быть записаны на вторых участках дорожек. До момента времени t1 на дорожку записывались только вторые кодовые слова W 2, имеющие положительный показатель равновесности. Таким образом, будет происходить увеличение текущей разности между числом единиц и нулей (см. фиг. 8а), до наступления момента времени t1, когда будет достигнут максимум сигнала, представленного на фиг. 8а. С этого момента времени начинается использование первых кодовых слов W 1. Эти кодовые слова W 1 имеют отрицательный показатель равновесности. Следовательно, значение текущей цифровой суммы будет уменьшаться до наступления момента времени t2, когда будет достигнут минимум сигнала, показанного на фиг. 8а. Затем опять используют вторые кодовые слова. На вторые участки тех дорожек, на которых будет записан контрольный сигнал, записываются чередующиеся последовательности первых и вторых кодовых слов, а на тех дорожках, на которых не будет записываться контрольный сигнал, будет достаточно записать, например, три "нуля", три "единицы", три "нуля"... и т.д. в чередующемся порядке. В предпочтительном варианте используется последовательность чередующихся первых и вторых кодовых слов –W1, W 2, W 1, W 2... Четвертый участок ТР4 (монтажная область) и пятый участок ТР5 дорожки предпочтительно заполняются данными такого же вида, что и второй участок ТР2 той же самой дорожки. Монтажная область ТР4 предусмотрена для обеспечения возможности отдельного монтажа аудиосигнала на участке ТР3 дорожки. Если осуществлялось редактирование аудиосигнала, то это означает, что битовые последовательности в монтажной области будут нарушены. При последовательном воспроизведении видеосигнала и отредактированного аудиосигнала сбой в непрерывных битовых последовательностях в монтажной области вызовет десинхронизацию системы воспроизведения. Путем введения в монтажную 35549 область тех же кодовых слов, что содержатся на втором участке дорожки, система опять может быть очень быстро синхронизирована. На первом участке ТР1 дорожки содержится видеоинформация. На фиг. 9 представлено содержимое синхроблока, записанного на этом первом участке дорожки. Синхроблок в действительности является горизонтальной строкой, показанной на фиг. 7 внутри участка, обозначенного как ТР1. Как отмечалось ранее, эта строка (этот синхроблок) содержит 47 канальных слов, каждый из которых является (в данном случае) 25-разрядным, обозначенных как CW1, CW 2... CW 46, CW 47. Каждое 25разрядное канальное слово в действительности содержит четыре фрагмента, а именно три фрагмента одного размера, по 8 битов, и один фрагмент размером в 1 бит, как показано на фиг. 9 на примере слова CW4. В вышеупомянутой опубликованной европейской заявке ЕР-А-0 476 767 дано описание того, как получают эти 25-разрядные канальные слова в результате комбинирования каждый раз трех 8-ми битовых слов видеоданных в 24-разрядное информационное слово с последующим добавлением одиночного бита для воздействия на текущую разность между числом единиц и нулей в последовательных данных, образованных 25-разрядными информационными словами с целью введения, например, контрольного сигнала в этот поток информационных данных. Другая возможность состоит в реализации затемнения на конкретной частоте в частотном спектре информационного потока. Затем 25-разрядные информационные слова преобразуются в 25-разрядные канальные слова в предварительном преобразователе типа 2Т, после которого они записываются на магнитный носитель записи. Первое канальное слово CW1 в каждой строке (каждом синхроблоке) содержит синхрослово. Синхрослово формируется первыми 17 разрядами в первом канальном слове CW1. Введение этого синхрослова в 25-разрядное информационное слово и преобразование этого 25-разрядного информационного слова в 25-разрядное канальное слово описано в вышеупомянутой опубликованной европейской заявке ЕР-А-0 476 767. Затем в последние 8 разрядов первого канального слова CW 1 и в разряды 2-17 второго канального слова CW2 вводятся данные идентификации - ID. Эти данные идентификации включают в себя, например, номер дорожки (4 разряда), указывающий, на какой из 10 или 12 дорожек видеофрейма хранится данная информация, номер фрейма (2 разряда), указывающий на конкретный видеофрейм, и 1-битовое слово, указывающее, является ли информация в данном синхроблоке аудио- или видеоданными. Кроме того, данные идентификации включают в себя номер строки, указывающий на горизонтальную строку прямоугольника, показанного на фиг. 7 и обозначенного как ТР1 или ТРЗ. Номер строки лежит в диапазоне чисел от 1 до 97, так что все строки (все синхроблоки) на первом и третьем участках дорожек будут идентифицированы. Для номера строки используются 7 разрядов. 8 битов формируют байт контроля четности данных идентификации, а два разряда являются свободными (незанятыми). Синхроблок, имеющий номер строки больший 7, также включает в себя 8-разрядное слово, содержащее вспомогательные данные. Под вспомогательными данными могут понимать описательные данные (таблицы содержимого), контрольные данные (указание на вертикальную частоту развертки, 50 Гц или 60 Гц, указание на частоту дискретизации аудиосигналов), или данные телетекста. Теперь два канальных слова CW1 и CW2 в строке (синхроблоке) полностью заполнены. Синхроблок также включает в себя канальные слова с CW3 по CW44. Эти канальные слова содержат (42х3=126) 8-разрядных слов видеоданных. Разряды 2-9 канального слова CW 45 также образуют 8-разрядное слово видеоданных. Таким образом, синхроблок содержит 127 8-разрядных слов видеоданных (т.е. 127 байтов видеоданных). Синхроблок, кроме того, содержит разряды с 10 по 25 канального слова CW45 и канальные слова CW 46 и CW 47. Эти данные включают себя данные контроля четности горизонтальных строк. Если строка (синхроблок) относится к участку ТР1 и имеет номер строки меньший 8, то участок этой строки от разряда 18 канального слова CW2 до разряда 9 канального слова CW45 содержит данные контроля четности вертикальных столбцов вместо вспомогательных данных и видеоданных. Введение данных контроля четности вертикальных столбцов и горизонтальных строк осуществляется для записи видеоинформации с возможностью коррекции ошибок в считанной видеоинформации. На фиг. 10 отображено содержимое строки (синхроблока), записанной на третий участок дорожки. В действительности синхроблок опять представляет собой горизонтальную строку, показанную на фиг. 7 и расположенную в пределах участка, обозначенного как ТР3. Эти строки также содержат синхрослова и данные идентификации, рассмотренные выше. Последние 8 разрядов канального слова CW2, канальные слова с CW3 по СW37 и разряды 2-17 канального слова CW38 содержат аудиоданные, соответствующие 108 (=3х35+3) 8-разрядным словам аудиоданных (т.е. 108 байтам аудиоданных). Последние 8 разрядов канального слова СW38 и канальные слова с CW39 по CW 44 и разряды 2-9 канального слова CW45 содержат вспомогательные данные, соответствующие 20 (=3х6+2) 8разрядным словам данных (или 20 байтов данных). Эти вспомогательные данные в основном идентичны вспомогательным данным первого участка дорожки. Кроме того, начиная с 10-го бита канального слова CW45, предусмотрено включение данные контроля четности горизонтальных строк, как было описано со ссылкой на фиг. 9. Вышеупомянутые данные используются для упомянутых шести строк участка ТР3. Для остальных трех строк участка ТР3 вместо байтов аудиоданных и байтов вспомогательных данных размещены данные контроля четности вертикальных столбцов. Опять же, данные контроля четности вертикальных столбцов и 35549 горизонтальных строк добавлены для обеспечения возможности коррекции ошибок в считанных аудиоданных и вспомогательных данных. На фиг. 11 еще раз схематически показан последовательный поток данных, записанных на дорожке. Сначала упомянутые первые и/или вторые кодовые слова, записанные на втором участке ТР2 дорожки. Затем данные, записанные на первом участке ТР1 дорожки. Сначала синхроблоки с SB1-SB7, содержащие данные контроля четности вертикальных столбцов и горизонтальных строк, обозначенные как VP и HP соответственно, в дополнение к синхрословам (S) и данным идентификации (ID). Затем синхроблоки SB8SB88, содержащие вспомогательнуюинформацию (Aux) и видеоинформацию (VD) вместо данных контроля четности вертикальных столбцов. В конце - первые и/или вторые кодовые слова, записанные на четвертом участке ТР4 дорожки. Затем идут данные, записанные на третьем участке ТР3 дорожки. Сначала синхроблоки SВ1-SВ6, которые содержат, помимо синхрослов (S) и данных идентификации (ID), аудиоинформацию (AD), вспомогательную информацию (Aux) и данные контроля четности горизонтальных строк (HP). Затем синхроблоки SB7, SB8 и SB9, которые содержат данных контроля четности вертикальных столбцов (VP) вместо аудиоинформации и вспомогательных данных. В конце - первые и/или вторые кодовые слова, записанные на пятом участке ТР5 дорожки. Причина, по которой данные контроля четности вертикальных столбцов для видеоинформации должны быть размещены выше, если смотреть на дорожку, т.е. на дорожке перед видеоинформацией, состоит в следующем. Во-первых, это объясняется тем, что необходимо сделать возможным реализацию режимов спецэффектов при считывания информации, записанной на носитель записи. При работе в режимах спецэффектов скорость протяжки ленты носителя отлична от скорости протяжки ленты в режиме обычного воспроизведения. При такой отличной от обычной скорости (большей или меньшей) считывающие головки (или одна головка) следуют вдоль траектории, которая не параллельна дорожкам, и, следовательно, которая пересекает дорожки. В течение промежутка времени, на протяжении которого считывающая головка при работе в режиме спецэффектов находится напротив дорожки, считывающая головка считывает с этой дорожки один или несколько (но далеко не все) синхроблоков, содержащих видеоинформацию. Каждый синхроблок содержит, например, если это синхроблок первого участка дорожки, видеоинформацию и данные контроля четности горизонтальных строк. Эти данные контроля четности горизонтальных строк предназначены для коррекции ошибок во вспомогательных данных и видеоданных синхроблока. Для считывания в режиме спецэффектов и, таким образом, для считывания информации, содержащейся в некотором синхроблоке, коррекция ошибок возможна на основе данных контроля четности горизонтальных строк, включенных в этот считанный синхроблок. Данные контроля четности вертикальных столбцов предназначены для коррекции ошибок в столбце разрядов прямоугольника, показанного на фиг. 7. Для этого необходимо произвести считывание всех разрядов в колонке. Как объяснялось ранее, в режиме спецэффектов считываются далеко не все из синхроблоков дорожки. Это значит, что, как правило, при работе в режиме спецэффектов считывается не вся информация, содержащаяся в колонке прямоугольника, показанного на фиг. 7. Это также означает, что при работе в режиме спецэффектов данные контроля четности вертикальных столбцов не могут быть использованы для коррекции ошибок в информации, считываемой с дорожек. Считывание данных контроля четности вертикальных столбцов в режиме спецэффектов фактически не обеспечивает полезного эффекта. Более полезным было бы считывание считывающей головкой при прохождении ею вдоль ленты носителя записи как можно большего количества синхроблоков, содержащих полезную видеоинформацию. Следовательно, полезная информация записывается в максимально центральной части носителя записи, а данные контроля четности вертикальных столбцов записываются в максимально крайних частях. В случае, когда на дорожке видеоинформация записана перед аудиоинформацией, это будет означать, что данные контроля четности вертикальных столбцов, относящиеся к видеоинформации, записаны перед видеоинформацией, а данные контроля четности вертикальных столбцов, относящиеся к аудиоинформации, на дорожке записаны после аудиоинформации. Естественно, если на дорожке аудиоинформация записана перед видеоинформацией, то данные контроля четности вертикальных столбцов, относящиеся к аудиоинформации, будут на дорожке записаны перед аудиоинформацией, а данные контроля четности вертикальных столбцов, относящиеся к видеоинформации, будут записаны после видеоинформации. Кроме того, известно, что при работе в режиме нормального воспроизведения вероятность ошибок будет выше при считывании информации на концах дорожки, т.е. на краях носителя записи. Запись видеои аудиоинформации ближе к центру дорожки (если смотреть вдоль дорожки) повысит вероятность считывания полезной информации (к которым относятся данные контроля четности горизонтальных строк). На фиг. 12 приведен пример устройства, предназначенного для записи аудио-, видео- и вспомогательной информации на дорожки. В блоке 3 обработки аудиосигнала аудиосигнал, например, стереофонический аудиосигнал, преобразуется в 8-разрядные слова аудиоданных (аудиобайты), которые подаются в запоминающее устройству 3 по линии 4. На фиг. 13 схематически показано разбиение содержимого этого запоминающего устройства. Упомянутые аудиобайты сохраняются в разделе запоминающего устройства, обозначенном римской цифрой I (6 строк, 108 аудиобайтов). 35549 В блоке 5 обработки видеосигнала видеосигнал, после того, как изображение подвергается кодированию с целью уменьшения количества информации, преобразуется в 8-разрядные слова видеоинформации (видеобайты), которые подаются по линии 6 в запоминающее устройству 7. Эти видеобайты (в общей сложности 81 строка по 127 видеобайтов) сохраняются в разделе запоминающего устройства, обозначенном римской цифрой II. В блоке 8 обработки вспомогательного сигнала вспомогательный сигнал преобразуется в 8-разрядные слова вспомогательных данных (вспомогательные байты). По линии 9 эти байты направляются в запоминающее устройство 7, где они сохраняются в памяти в разделах, обозначенных римскими цифрами III и IV. В секции III в каждой из 81 строк сохраняется 1 вспомогательный байт. В секции IV сохраняются в общей сложности б строк, по 20 вспомогательных байт в каждой. Затем над информацией, сохраненной в разделах II и III запоминающего устройства, выполняется операция защиты от ошибок. В результате получают данные контроля четности вертикальных столбцов, которые сохраняют в разделе Va запоминающего устройства, и данные контроля четности горизонтальных строк, которые сохраняют в разделе Via запоминающего устройства. Сначала выполняют операцию защиты от ошибок "постолбцово", над информацией, хранящейся в каждом из столбцов разделов II и III. В результате получают данные контроля четности вертикальных столбцов, которые сохраняют в соответствующем столбце раздела Va. После завершения этой операции, выполняемой упомянутым образом для всех столбцов разделов II и III запоминающего устройства, для данных, сохраненных в каждой строке разделов II, III и Va запоминающего устройства, выполняется операция защиты от ошибок "построчно". В результате получают данные контроля четности горизонтальных строк, которые сохраняют в соответствующей строке в разделе VIa. Благодаря сохранению данных контроля четности горизонтальных строк в строке раздела VIa запоминающего устройства, и самих данных - в той же самой строке разделов II и III запоминающего устройства, при воспроизведении обеспечивается возможность обнаружения и, в случае необходимости, исправления ошибок, имевших место в этой комбинированной строке разделов II, III и VІa запоминающего устройства. Благодаря сохранению данных контроля четности вертикальных столбцов в столбце раздела Va, и самих данных - в том же самом столбце раздела II (или III) запоминающего устройства, при воспроизведения обеспечивается возможность обнаружения и, в случае необходимости, исправления ошибок, имевших место в этом комбинированном столбце разделов II (или III) и Va запоминающего устройства. Операция защиты от ошибок также выполняется над данными, сохраняемыми в разделах I и IV. В результате получают данные контроля четности вертикальных столбцов, сохраняемые в разделе Vb запоминающего устройства, и данные контроля четности горизонтальных строк, сохраняемые в секции памяти VIb. Аналогично изложенному выше, операция защиты от ошибок в этом случае выполняется "постолбцово", над данными, сохраненными в каждом столбце разделов I и IV запоминающего устройства. В результате получают данные контроля четности вертикальных столбцов, сохраняемые в соответствующем столбце раздела Vb запоминающего устройства. После обработки упомянутым образом всех столбцов разделов I и IV запоминающего устройства, над данными, хранящимися в каждой строке разделов I, IV и Vb запоминающего устройства, выполняется операция защиты от ошибок "построчной". В результате получают данные контроля четности горизонтальных строк, сохраняемые в соответствующей строке раздела VI запоминающего устройства. Кроме того, генератор 10 данных идентификации обеспечивает формирование данных идентификации, сохраняемых в разделах VІІa и VIIb запоминающего устройства. В разделе VІІa запоминающего устройства предусмотрены 88 строк, каждая из которых вмещает 3 байта данных идентификации, а в разделе VIIb запоминающего устройства - 9 строк, каждая из которых вмещает 3 байта данных идентификации. После этого содержимое запоминающего устройства 7 построчно считывается и соответствующие данные, которые могут скремблироваться (скремблер не показан), подаются в блок 11. Это значит, что байты данных каждый раз подаются в блок 11. Подробное описание функционирования блока 11 и предварительного преобразователя 12 типа 2Т дано в вышеупомянутой опубликованной европейской заявке ЕР-А-0 476 767. В этой связи будет достаточно отметить, что каждый раз три 8-разрядных слова, подаваемые запоминающим устройством 7 в блок 11, преобразуются в блоке 11 в отдельные 25-разрядные информационные слова, с расширением на один бит (либо на бит "0", либо на бит "1"). В предварительном преобразователе 12 типа 2Т эти 25-разрядные информационные слова преобразуются в 25-разрядные канальные слова, которые затем подаются в записывающее устройство 13 при установке переключателя 14 в положение "а-b". С помощью записывающего устройства 13 канальные слова записываются на носитель записи. Перед считыванием информации из памяти 7 переключатель 14 в ответ на управляющий сигнал, подаваемый на переключатель 14 центральным процессором, устанавливается в положение "с-b". Устройство содержит генератор 15 кодовых слов, предназначенный для формирования первого и, возможно, второго кодовых слов. Если в данные, подлежащие записи на вторые участки ТР2 дорожки, должен быть введен контрольный сигнал, имеющий частоту f1, то генератор 15 должен генерировать первые и вторые кодовые слова в чередующемся порядке, как уже объяснялось ранее со ссылкой на фиг. 35549 8, в ответ на приход управляющего сигнала в виде прямоугольного колебания, имеющего частоту f1, генерируемого генератором 16 управляющих сигналов. Переключатель 14 остается в положении "с-b" до тех пор, пока генератор 15 не передаст 94 25разрядных кодовых слова в записывающее устройство 13. Затем переключатель 14 устанавливается в положение "а-b". Вслед за этим в блоке 11 для формирования первого 25-разрядного информационного слова, подлежащего передаче в записывающее устройство 13 (после предварительного преобразования типа 2Т), комбинируются синхрослово и первый байт первой строки запоминающего устройства 7. В вышеупомянутой опубликованной европейской заявке ЕР-А-0 476 767 было дано подробное описание введения синхрослова в поток последовательных данных, выполняемое блоком 11. Затем оставшиеся байты, хранящиеся в первой строке запоминающего устройства 7, комбинируются в группы по 3, преобразуются в 25-разрядные информационные слова в блоке 11, и, после предварительного преобразования в предварительном преобразователе 12 типа 2Т, записываются на дорожку носителя записи. После этого синхрослово и первый байт второй строки запоминающего устройства 7 комбинируются в блоке 11 для формирования следующего 25-разрядного информационного слова, подаваемого, после предварительного преобразования в предварительном преобразователе 12, в записывающее устройство 13. Затем считываются данные второй строки запоминающего устройства 7, по 3 байта за раз, комбинируются и преобразовываются в 25-разрядное информационное слово в блоке 11. Эта операция выполняется до тех пор, пока не будет считана вся вторая строка запоминающего устройства 7. Эта операция повторно выполняется для последующих строк запоминающего устройства 7, до тех пор, пока не будет считана 88-я строка запоминающего устройства 7. Данные, содержащиеся в разделах II, III, Va, VIa и VIIa запоминающего устройства, таким образом были считаны из запоминающего устройства 7 и записаны на носитель записи, фактически - на первый участок ТР1 дорожки. Теперь переключатель 14 устанавливают обратно в положение "с-b". Генератор 15 кодовых слов опять генерирует 94 кодовых слов (первых и, возможно, вторых кодовых слов), которые записываются на дорожку записывающим устройством 13, образуя упомянутый четвертый участок дорожки. Затем переключатель 14 возвращают в положение "а-b". Описанным ранее способом оставшаяся часть данных, содержащаяся в запоминающем устройстве 7, считывается и записывается на дорожку, после добавления синхрослов и после выполнения дополнительной обработки данных в блоке 11 и в предварительном преобразователе 12. Таким образом формируется третий участок дорожки. Затем переключатель 14 опять устанавливают в положение "с-b" и следующие 47 кодовых слов подаются генератором 15 в записывающее устройство 13 и записываются на дорожку, образуя пятый участок дорожки. Здесь следует отметить, что описанные выше операции выполняются в ответ на управляющие сигналы, подаваемые на составные блоки устройства, показанного на фиг. 13, с помощью центрального процессора, например, процессорного средства 17. Из соображений ясности изложения и с целью избежать усложнения описания эти управляющие сигналы не рассматриваются подробнее. Ранее отмечалось, что пятый участок ТР5 дорожки содержит либо 1325, либо 1445 битов, в зависимости от того, какая используется система - 50 Гц/625 строк или 60 Гц/525 строк. Это объясняется тем, что благодаря этому приему задается простое соотношение между тактовой частотой f1, с которой видеосигнал, подаваемый на вход 18 упомянутого устройства, должен быть дискретизирован в аналогоцифровом преобразователе (АЦП) 19 перед подачей сигнала в блок 5 обработки видеосигнала, и частотой із, с которой записывающая головка осуществляет запись цифровых данных на носитель информации (скорость передачи канальных данных в битах). Например, в случае системы 50 Гц/625 строк на кадр, частота f1 будет равна 864х625х25=13,5 МГц, где 864 - количество тактовых импульсов в одной видеостроке, 625 - количество строк в кадре, а 25 количество кадров в секунду. При определении частоты f3 следует учитывать, что на одной дорожке содержится 120000 битов (47х101х35+1325). Тогда скорость передачи канальных данных в битах для одной головки составляет 120000х300/2=18 Мбит/с, где 300 - количество дорожек, записываемых за 1 секунду. Как видно, между значениями f1 и f2 существует простое соотношение - 4/3. Схема фазовой автоподстройки частоты (не показанная на рисунке), на которую также подается видеосигнал, направляемый на вход 18, формирует из этого видеосигнала тактовый сигнал, имеющий частоту 13,5 МГц. При умножении значения этой частоты на 3/4 получают тактовый сигнал с частотой 18 МГц, который необходимо обеспечить в записывающем блоке 13 для записи цифровых данных на носитель записи. 35549 Фиг. 1 Фиг. 3 Фиг. 2 Фиг. 4 35549 Фиг. 5 Фиг. 6 Фиг. 7 Фиг. 8 Фиг. 9 Фиг. 10 35549 Фиг. 11 Фиг. 12 Фиг. 13
