Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами

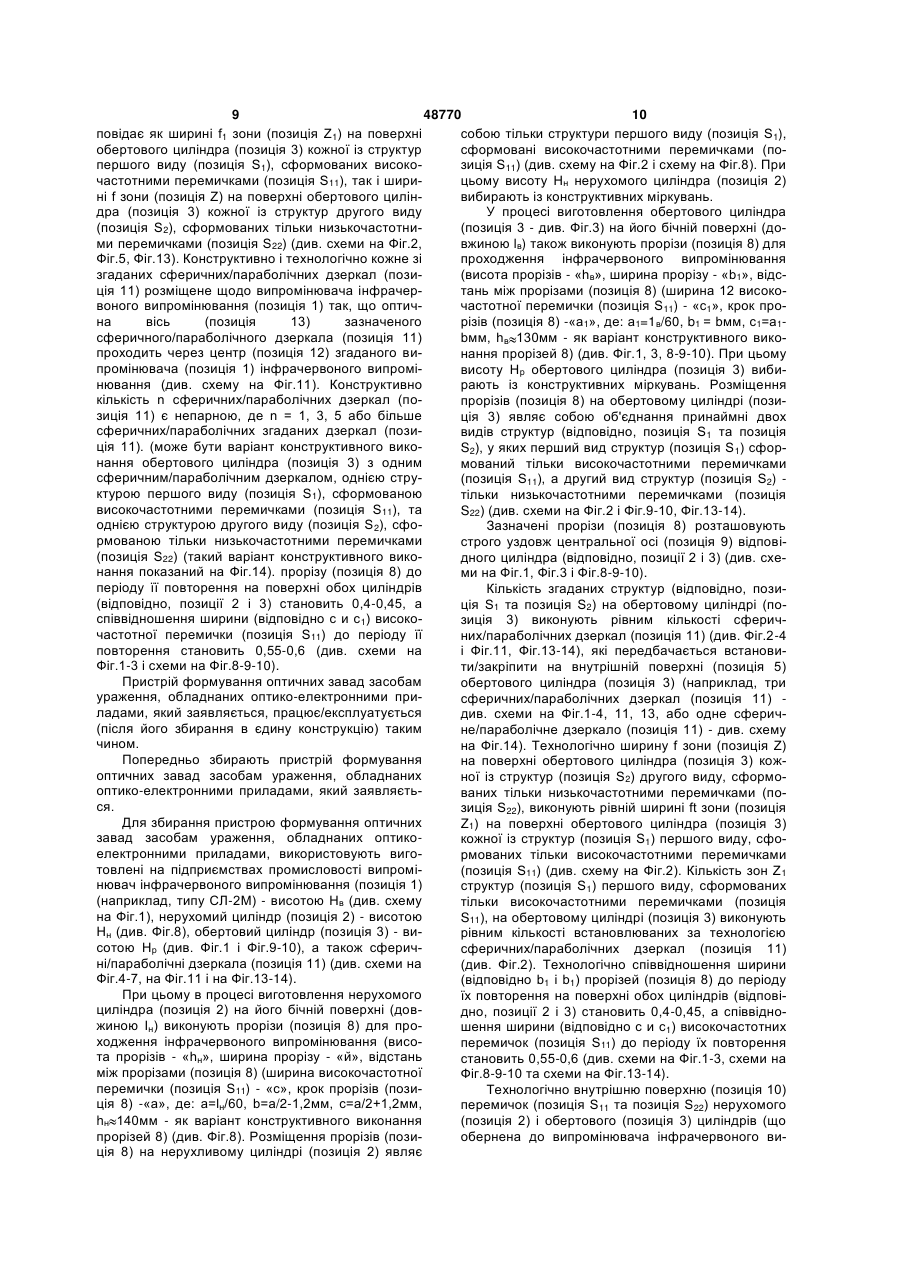

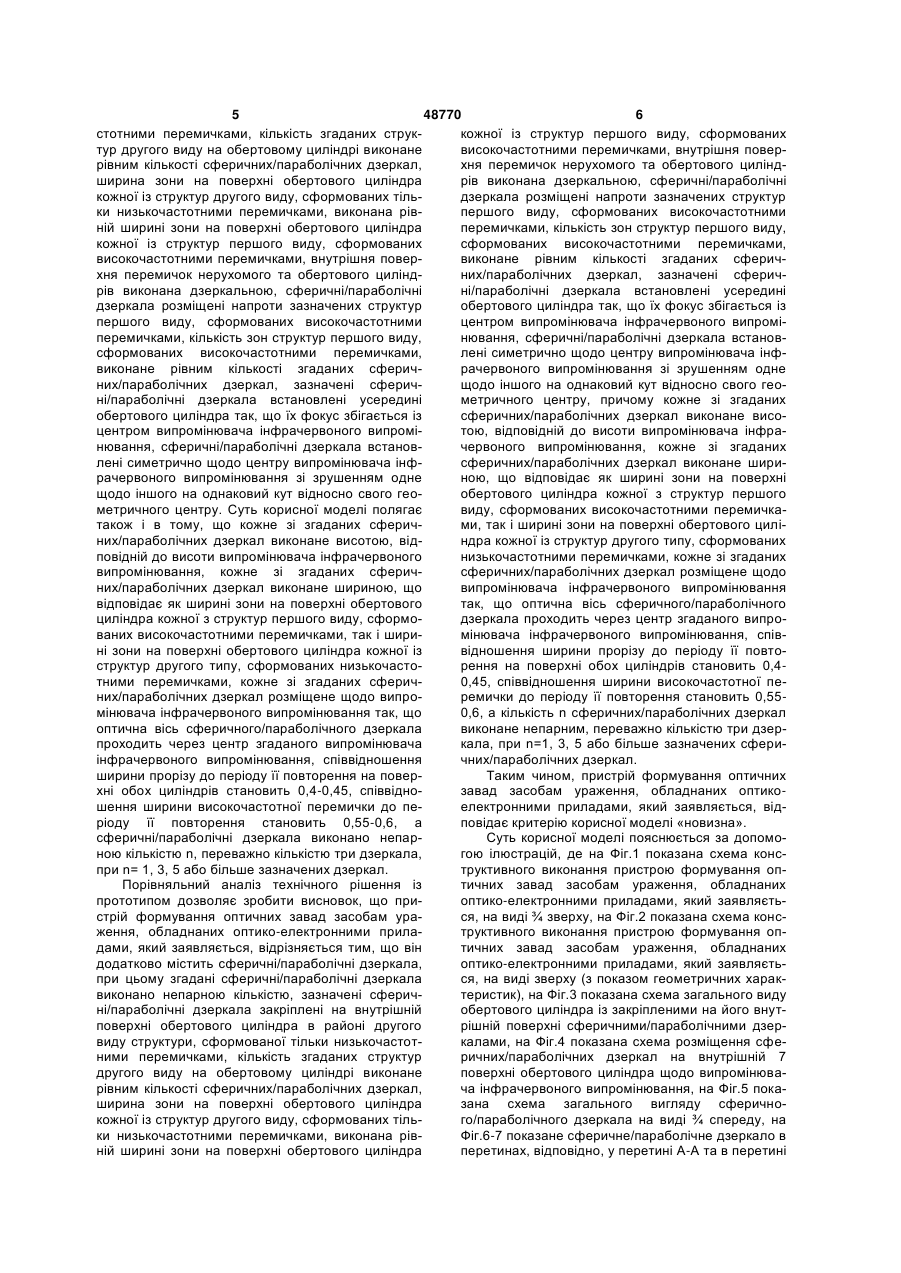

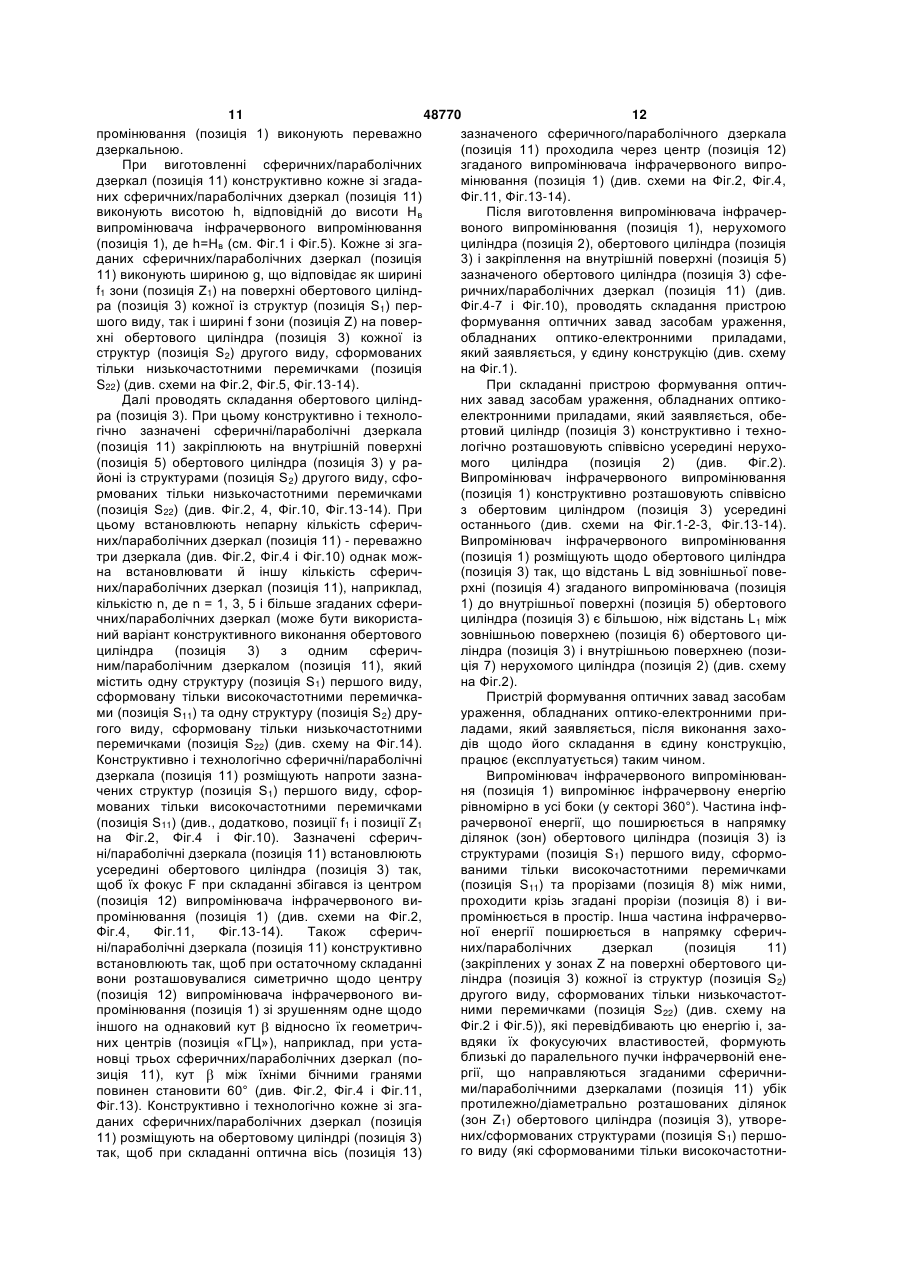

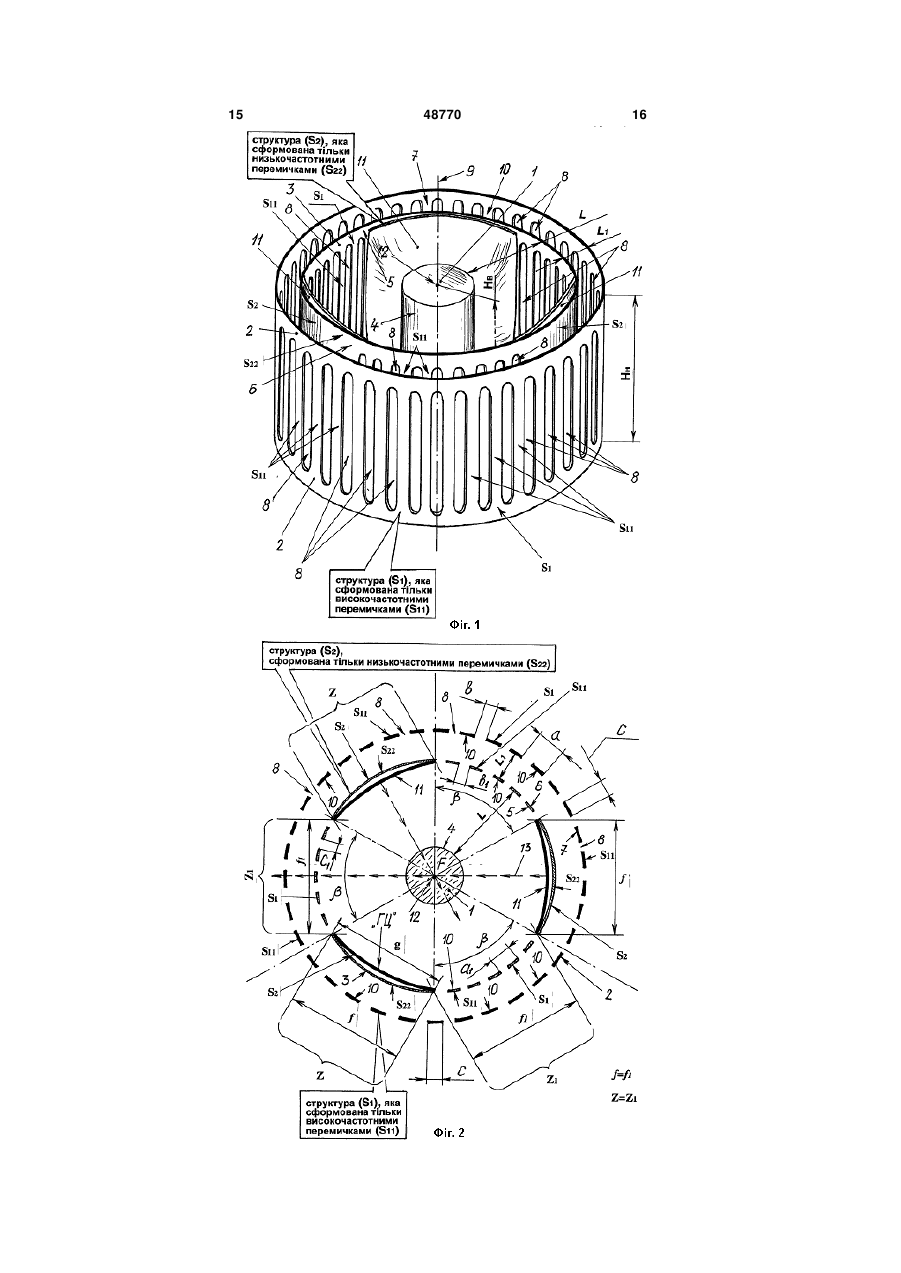

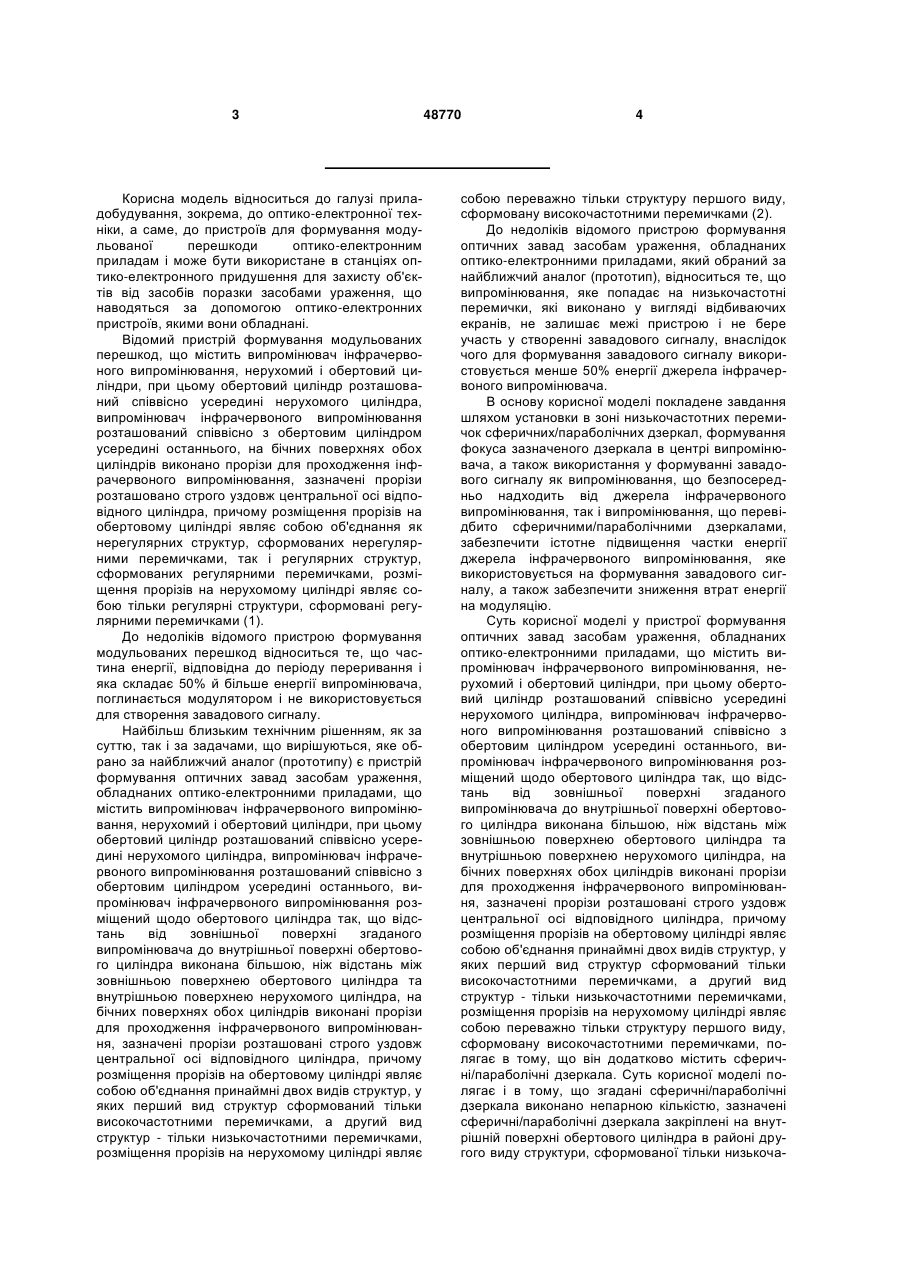

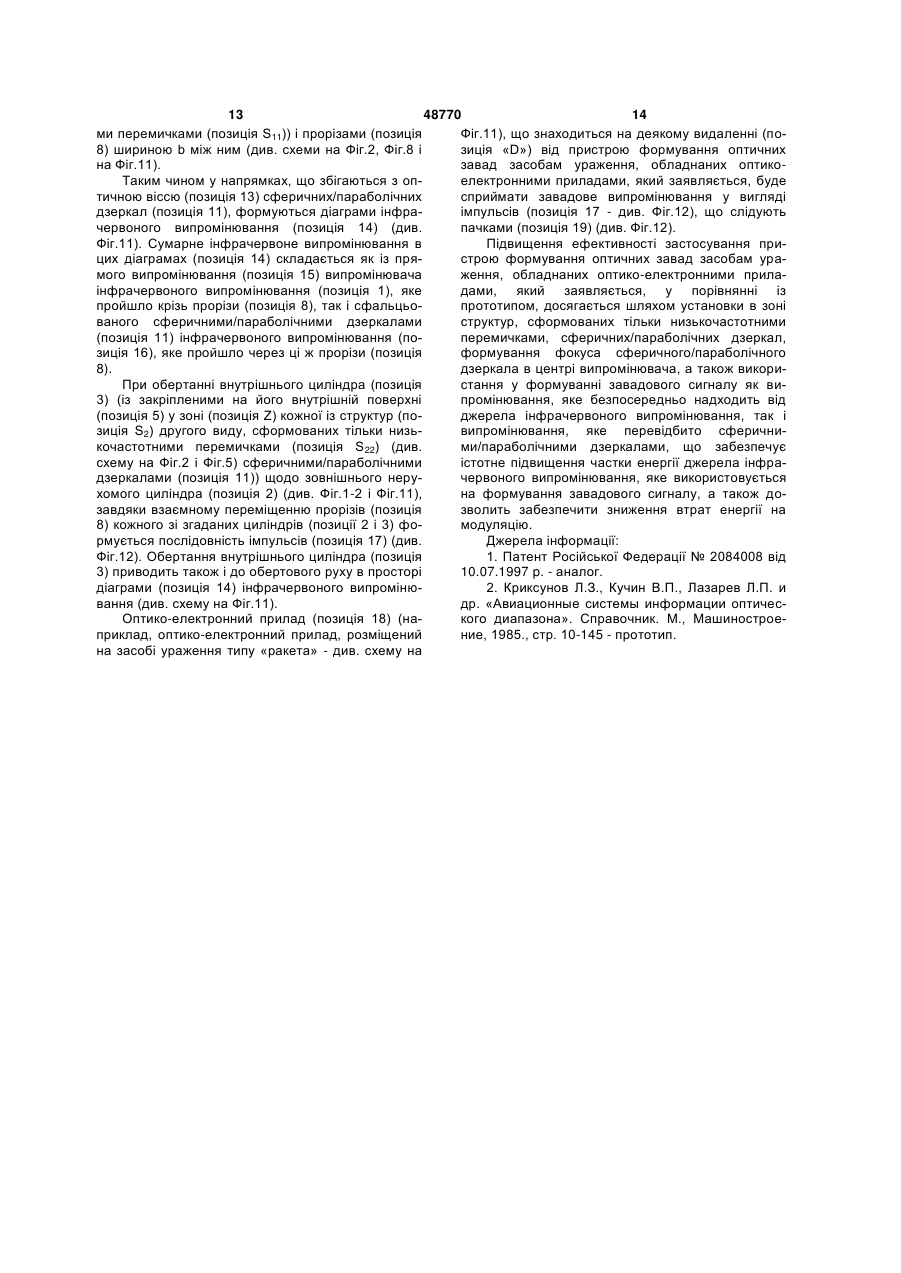

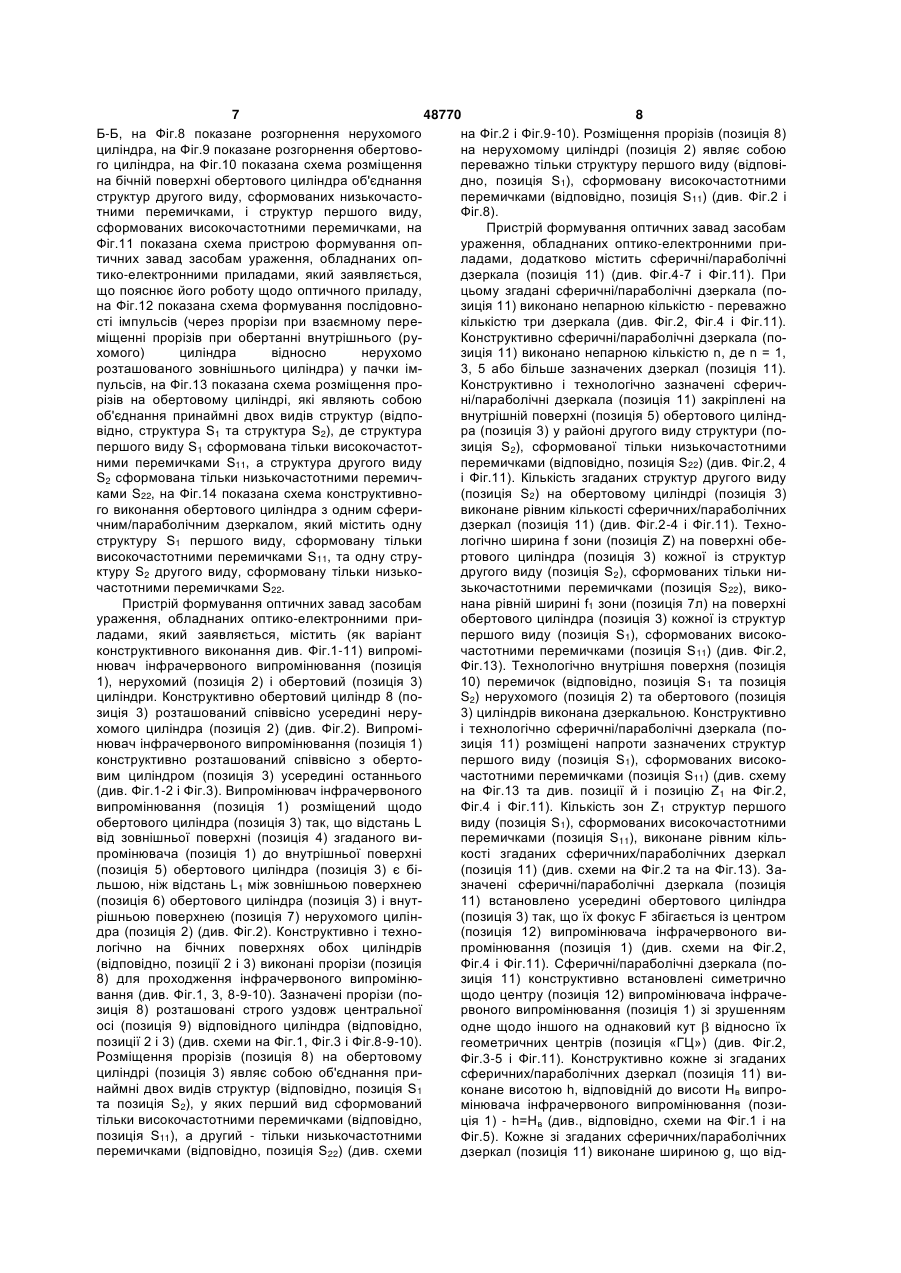

1. Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, у яких перший вид структур сформований тільки високочастотними перемичками, а другий вид структур - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками, який відрізняється тим, що він додатково містить сферичні/параболічні дзеркала, при цьому згадані сферичні/параболічні дзеркала виконано непарною кількістю, зазначені дзеркала закріплені на внутрішній поверхні обертового циліндра в районі структури другого виду, сформованої тільки низькочастотними перемичками, кількість згаданих структур другого виду на обертовому циліндрі виконана рівною кількості сферичних/параболічних дзеркал, ширина зони на 2 (19) 1 3 Корисна модель відноситься до галузі приладобудування, зокрема, до оптико-електронної техніки, а саме, до пристроїв для формування модульованої перешкоди оптико-електронним приладам і може бути використане в станціях оптико-електронного придушення для захисту об'єктів від засобів поразки засобами ураження, що наводяться за допомогою оптико-електронних пристроїв, якими вони обладнані. Відомий пристрій формування модульованих перешкод, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, на бічних поверхнях обох циліндрів виконано прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовано строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання як нерегулярних структур, сформованих нерегулярними перемичками, так і регулярних структур, сформованих регулярними перемичками, розміщення прорізів на нерухомому циліндрі являє собою тільки регулярні структури, сформовані регулярними перемичками (1). До недоліків відомого пристрою формування модульованих перешкод відноситься те, що частина енергії, відповідна до періоду переривання і яка складає 50% й більше енергії випромінювача, поглинається модулятором і не використовується для створення завадового сигналу. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке обрано за найближчий аналог (прототипу) є пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, у яких перший вид структур сформований тільки високочастотними перемичками, а другий вид структур - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє 48770 4 собою переважно тільки структуру першого виду, сформовану високочастотними перемичками (2). До недоліків відомого пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який обраний за найближчий аналог (прототип), відноситься те, що випромінювання, яке попадає на низькочастотні перемички, які виконано у вигляді відбиваючих екранів, не залишає межі пристрою і не бере участь у створенні завадового сигналу, внаслідок чого для формування завадового сигналу використовується менше 50% енергії джерела інфрачервоного випромінювача. В основу корисної моделі покладене завдання шляхом установки в зоні низькочастотних перемичок сферичних/параболічних дзеркал, формування фокуса зазначеного дзеркала в центрі випромінювача, а також використання у формуванні завадового сигналу як випромінювання, що безпосередньо надходить від джерела інфрачервоного випромінювання, так і випромінювання, що перевідбито сферичними/параболічними дзеркалами, забезпечити істотне підвищення частки енергії джерела інфрачервоного випромінювання, яке використовується на формування завадового сигналу, а також забезпечити зниження втрат енергії на модуляцію. Суть корисної моделі у пристрої формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, у яких перший вид структур сформований тільки високочастотними перемичками, а другий вид структур - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками, полягає в тому, що він додатково містить сферичні/параболічні дзеркала. Суть корисної моделі полягає і в тому, що згадані сферичні/параболічні дзеркала виконано непарною кількістю, зазначені сферичні/параболічні дзеркала закріплені на внутрішній поверхні обертового циліндра в районі другого виду структури, сформованої тільки низькоча 5 48770 6 стотними перемичками, кількість згаданих струккожної із структур першого виду, сформованих тур другого виду на обертовому циліндрі виконане високочастотними перемичками, внутрішня поверрівним кількості сферичних/параболічних дзеркал, хня перемичок нерухомого та обертового циліндширина зони на поверхні обертового циліндра рів виконана дзеркальною, сферичні/параболічні кожної із структур другого виду, сформованих тільдзеркала розміщені напроти зазначених структур ки низькочастотними перемичками, виконана рівпершого виду, сформованих високочастотними ній ширині зони на поверхні обертового циліндра перемичками, кількість зон структур першого виду, кожної із структур першого виду, сформованих сформованих високочастотними перемичками, високочастотними перемичками, внутрішня повервиконане рівним кількості згаданих сферичхня перемичок нерухомого та обертового циліндних/параболічних дзеркал, зазначені сферичрів виконана дзеркальною, сферичні/параболічні ні/параболічні дзеркала встановлені усередині дзеркала розміщені напроти зазначених структур обертового циліндра так, що їх фокус збігається із першого виду, сформованих високочастотними центром випромінювача інфрачервоного випроміперемичками, кількість зон структур першого виду, нювання, сферичні/параболічні дзеркала встановсформованих високочастотними перемичками, лені симетрично щодо центру випромінювача інфвиконане рівним кількості згаданих сферичрачервоного випромінювання зі зрушенням одне них/параболічних дзеркал, зазначені сферичщодо іншого на однаковий кут відносно свого геоні/параболічні дзеркала встановлені усередині метричного центру, причому кожне зі згаданих обертового циліндра так, що їх фокус збігається із сферичних/параболічних дзеркал виконане висоцентром випромінювача інфрачервоного випромітою, відповідній до висоти випромінювача інфранювання, сферичні/параболічні дзеркала встановчервоного випромінювання, кожне зі згаданих лені симетрично щодо центру випромінювача інфсферичних/параболічних дзеркал виконане ширирачервоного випромінювання зі зрушенням одне ною, що відповідає як ширині зони на поверхні щодо іншого на однаковий кут відносно свого геообертового циліндра кожної з структур першого метричного центру. Суть корисної моделі полягає виду, сформованих високочастотними перемичкатакож і в тому, що кожне зі згаданих сферичми, так і ширині зони на поверхні обертового циліних/параболічних дзеркал виконане висотою, відндра кожної із структур другого типу, сформованих повідній до висоти випромінювача інфрачервоного низькочастотними перемичками, кожне зі згаданих випромінювання, кожне зі згаданих сферичсферичних/параболічних дзеркал розміщене щодо них/параболічних дзеркал виконане шириною, що випромінювача інфрачервоного випромінювання відповідає як ширині зони на поверхні обертового так, що оптична вісь сферичного/параболічного циліндра кожної з структур першого виду, сформодзеркала проходить через центр згаданого випрованих високочастотними перемичками, так і ширимінювача інфрачервоного випромінювання, співні зони на поверхні обертового циліндра кожної із відношення ширини прорізу до періоду її повтоструктур другого типу, сформованих низькочасторення на поверхні обох циліндрів становить 0,4тними перемичками, кожне зі згаданих сферич0,45, співвідношення ширини високочастотної пених/параболічних дзеркал розміщене щодо випроремички до періоду її повторення становить 0,55мінювача інфрачервоного випромінювання так, що 0,6, а кількість n сферичних/параболічних дзеркал оптична вісь сферичного/параболічного дзеркала виконане непарним, переважно кількістю три дзерпроходить через центр згаданого випромінювача кала, при n=1, 3, 5 або більше зазначених сфериінфрачервоного випромінювання, співвідношення чних/параболічних дзеркал. ширини прорізу до періоду її повторення на поверТаким чином, пристрій формування оптичних хні обох циліндрів становить 0,4-0,45, співвіднозавад засобам ураження, обладнаних оптикошення ширини високочастотної перемички до пеелектронними приладами, який заявляється, відріоду її повторення становить 0,55-0,6, а повідає критерію корисної моделі «новизна». сферичні/параболічні дзеркала виконано непарСуть корисної моделі пояснюється за допомоною кількістю n, переважно кількістю три дзеркала, гою ілюстрацій, де на Фіг.1 показана схема конспри n= 1, 3, 5 або більше зазначених дзеркал. труктивного виконання пристрою формування опПорівняльний аналіз технічного рішення із тичних завад засобам ураження, обладнаних прототипом дозволяє зробити висновок, що приоптико-електронними приладами, який заявляєтьстрій формування оптичних завад засобам урася, на виді ¾ зверху, на Фіг.2 показана схема консження, обладнаних оптико-електронними прилатруктивного виконання пристрою формування опдами, який заявляється, відрізняється тим, що він тичних завад засобам ураження, обладнаних додатково містить сферичні/параболічні дзеркала, оптико-електронними приладами, який заявляєтьпри цьому згадані сферичні/параболічні дзеркала ся, на виді зверху (з показом геометричних хараквиконано непарною кількістю, зазначені сферичтеристик), на Фіг.3 показана схема загального виду ні/параболічні дзеркала закріплені на внутрішній обертового циліндра із закріпленими на його внутповерхні обертового циліндра в районі другого рішній поверхні сферичними/параболічними дзервиду структури, сформованої тільки низькочастоткалами, на Фіг.4 показана схема розміщення сфеними перемичками, кількість згаданих структур ричних/параболічних дзеркал на внутрішній 7 другого виду на обертовому циліндрі виконане поверхні обертового циліндра щодо випромінюварівним кількості сферичних/параболічних дзеркал, ча інфрачервоного випромінювання, на Фіг.5 покаширина зони на поверхні обертового циліндра зана схема загального вигляду сферичнокожної із структур другого виду, сформованих тільго/параболічного дзеркала на виді ¾ спереду, на ки низькочастотними перемичками, виконана рівФіг.6-7 показане сферичне/параболічне дзеркало в ній ширині зони на поверхні обертового циліндра перетинах, відповідно, у перетині А-А та в перетині 7 48770 8 Б-Б, на Фіг.8 показане розгорнення нерухомого на Фіг.2 і Фіг.9-10). Розміщення прорізів (позиція 8) циліндра, на Фіг.9 показане розгорнення обертовона нерухомому циліндрі (позиція 2) являє собою го циліндра, на Фіг.10 показана схема розміщення переважно тільки структуру першого виду (відповіна бічній поверхні обертового циліндра об'єднання дно, позиція S1), сформовану високочастотними структур другого виду, сформованих низькочастоперемичками (відповідно, позиція S11) (див. Фіг.2 і тними перемичками, і структур першого виду, Фіг.8). сформованих високочастотними перемичками, на Пристрій формування оптичних завад засобам Фіг.11 показана схема пристрою формування опураження, обладнаних оптико-електронними притичних завад засобам ураження, обладнаних опладами, додатково містить сферичні/параболічні тико-електронними приладами, який заявляється, дзеркала (позиція 11) (див. Фіг.4-7 і Фіг.11). При що пояснює його роботу щодо оптичного приладу, цьому згадані сферичні/параболічні дзеркала (пона Фіг.12 показана схема формування послідовнозиція 11) виконано непарною кількістю - переважно сті імпульсів (через прорізи при взаємному перекількістю три дзеркала (див. Фіг.2, Фіг.4 і Фіг.11). міщенні прорізів при обертанні внутрішнього (руКонструктивно сферичні/параболічні дзеркала (похомого) циліндра відносно нерухомо зиція 11) виконано непарною кількістю n, де n = 1, розташованого зовнішнього циліндра) у пачки ім3, 5 або більше зазначених дзеркал (позиція 11). пульсів, на Фіг.13 показана схема розміщення проКонструктивно і технологічно зазначені сферичрізів на обертовому циліндрі, які являють собою ні/параболічні дзеркала (позиція 11) закріплені на об'єднання принаймні двох видів структур (відповнутрішній поверхні (позиція 5) обертового циліндвідно, структура S1 та структура S2), де структура ра (позиція 3) у районі другого виду структури (попершого виду S1 сформована тільки високочастотзиція S2), сформованої тільки низькочастотними ними перемичками S11, а структура другого виду перемичками (відповідно, позиція S22) (див. Фіг.2, 4 S2 сформована тільки низькочастотними перемичі Фіг.11). Кількість згаданих структур другого виду ками S22, на Фіг.14 показана схема конструктивно(позиція S2) на обертовому циліндрі (позиція 3) го виконання обертового циліндра з одним сферивиконане рівним кількості сферичних/параболічних чним/параболічним дзеркалом, який містить одну дзеркал (позиція 11) (див. Фіг.2-4 і Фіг.11). Техноструктуру S1 першого виду, сформовану тільки логічно ширина f зони (позиція Z) на поверхні обевисокочастотними перемичками S11, та одну струртового циліндра (позиція 3) кожної із структур ктуру S2 другого виду, сформовану тільки низькодругого виду (позиція S2), сформованих тільки ничастотними перемичками S22. зькочастотними перемичками (позиція S22), викоПристрій формування оптичних завад засобам нана рівній ширині f1 зони (позиція 7л) на поверхні ураження, обладнаних оптико-електронними приобертового циліндра (позиція 3) кожної із структур ладами, який заявляється, містить (як варіант першого виду (позиція S1), сформованих висококонструктивного виконання див. Фіг.1-11) випромічастотними перемичками (позиція S11) (див. Фіг.2, нювач інфрачервоного випромінювання (позиція Фіг.13). Технологічно внутрішня поверхня (позиція 1), нерухомий (позиція 2) і обертовий (позиція 3) 10) перемичок (відповідно, позиція S1 та позиція циліндри. Конструктивно обертовий циліндр 8 (поS2) нерухомого (позиція 2) та обертового (позиція зиція 3) розташований співвісно усередині неру3) циліндрів виконана дзеркальною. Конструктивно хомого циліндра (позиція 2) (див. Фіг.2). Випроміі технологічно сферичні/параболічні дзеркала (понювач інфрачервоного випромінювання (позиція 1) зиція 11) розміщені напроти зазначених структур конструктивно розташований співвісно з обертопершого виду (позиція S1), сформованих високовим циліндром (позиція 3) усередині останнього частотними перемичками (позиція S11) (див. схему (див. Фіг.1-2 і Фіг.3). Випромінювач інфрачервоного на Фіг.13 та див. позиції й і позицію Z1 на Фіг.2, випромінювання (позиція 1) розміщений щодо Фіг.4 і Фіг.11). Кількість зон Z1 структур першого обертового циліндра (позиція 3) так, що відстань L виду (позиція S1), сформованих високочастотними від зовнішньої поверхні (позиція 4) згаданого виперемичками (позиція S11), виконане рівним кільпромінювача (позиція 1) до внутрішньої поверхні кості згаданих сферичних/параболічних дзеркал (позиція 5)обертового циліндра (позиція 3) є бі(позиція 11) (див. схеми на Фіг.2 та на Фіг.13). Зальшою, ніж відстань L1 між зовнішньою поверхнею значені сферичні/параболічні дзеркала (позиція (позиція 6) обертового циліндра (позиція 3) і внут11) встановлено усередині обертового циліндра рішньою поверхнею (позиція 7) нерухомого цилін(позиція 3) так, що їх фокус F збігається із центром дра (позиція 2) (див. Фіг.2). Конструктивно і техно(позиція 12) випромінювача інфрачервоного вилогічно на бічних поверхнях обох циліндрів промінювання (позиція 1) (див. схеми на Фіг.2, (відповідно, позиції 2 і 3) виконані прорізи (позиція Фіг.4 і Фіг.11). Сферичні/параболічні дзеркала (по8) для проходження інфрачервоного випромінюзиція 11) конструктивно встановлені симетрично вання (див. Фіг.1, 3, 8-9-10). Зазначені прорізи (пощодо центру (позиція 12) випромінювача інфрачезиція 8) розташовані строго уздовж центральної рвоного випромінювання (позиція 1) зі зрушенням осі (позиція 9) відповідного циліндра (відповідно, одне щодо іншого на однаковий кут відносно їх позиції 2 і 3) (див. схеми на Фіг.1, Фіг.3 і Фіг.8-9-10). геометричних центрів (позиція «ГЦ») (див. Фіг.2, Розміщення прорізів (позиція 8) на обертовому Фіг.3-5 і Фіг.11). Конструктивно кожне зі згаданих циліндрі (позиція 3) являє собою об'єднання присферичних/параболічних дзеркал (позиція 11) винаймні двох видів структур (відповідно, позиція S1 конане висотою h, відповідній до висоти Нв випрота позиція S2), у яких перший вид сформований мінювача інфрачервоного випромінювання (позитільки високочастотними перемичками (відповідно, ція 1) - h=Нв (див., відповідно, схеми на Фіг.1 і на позиція S11), а другий - тільки низькочастотними Фіг.5). Кожне зі згаданих сферичних/параболічних перемичками (відповідно, позиція S22) (див. схеми дзеркал (позиція 11) виконане шириною g, що від 9 48770 10 повідає як ширині f1 зони (позиція Z1) на поверхні собою тільки структури першого виду (позиція S1), обертового циліндра (позиція 3) кожної із структур сформовані високочастотними перемичками (попершого виду (позиція S1), сформованих високозиція S11) (див. схему на Фіг.2 і схему на Фіг.8). При частотними перемичками (позиція S11), так і ширицьому висоту Нн нерухомого циліндра (позиція 2) ні f зони (позиція Z) на поверхні обертового цилінвибирають із конструктивних міркувань. дра (позиція 3) кожної із структур другого виду У процесі виготовлення обертового циліндра (позиція S2), сформованих тільки низькочастотни(позиція 3 - див. Фіг.3) на його бічній поверхні (доми перемичками (позиція S22) (див. схеми на Фіг.2, вжиною lв) також виконують прорізи (позиція 8) для Фіг.5, Фіг.13). Конструктивно і технологічно кожне зі проходження інфрачервоного випромінювання згаданих сферичних/параболічних дзеркал (пози(висота прорізів - «hв», ширина прорізу - «b1», відсція 11) розміщене щодо випромінювача інфрачертань між прорізами (позиція 8) (ширина 12 високовоного випромінювання (позиція 1) так, що оптиччастотної перемички (позиція S11) - «с1», крок прона вісь (позиція 13) зазначеного різів (позиція 8) -«a1», де: а1=1в/60, b1 = bмм, с1=а1сферичного/параболічного дзеркала (позиція 11) bмм, hв 130мм - як варіант конструктивного викопроходить через центр (позиція 12) згаданого винання прорізей 8) (див. Фіг.1, 3, 8-9-10). При цьому промінювача (позиція 1) інфрачервоного випромівисоту Нр обертового циліндра (позиція 3) вибинювання (див. схему на Фіг.11). Конструктивно рають із конструктивних міркувань. Розміщення кількість n сферичних/параболічних дзеркал (попрорізів (позиція 8) на обертовому циліндрі (позизиція 11) є непарною, де n = 1, 3, 5 або більше ція 3) являє собою об'єднання принаймні двох сферичних/параболічних згаданих дзеркал (позивидів структур (відповідно, позиція S1 та позиція ція 11). (може бути варіант конструктивного викоS2), у яких перший вид структур (позиція S1) сфорнання обертового циліндра (позиція 3) з одним мований тільки високочастотними перемичками сферичним/параболічним дзеркалом, однією стру(позиція S11), а другий вид структур (позиція S2) ктурою першого виду (позиція S1), сформованою тільки низькочастотними перемичками (позиція високочастотними перемичками (позиція S11), та S22) (див. схеми на Фіг.2 і Фіг.9-10, Фіг.13-14). однією структурою другого виду (позиція S2), сфоЗазначені прорізи (позиція 8) розташовують рмованою тільки низькочастотними перемичками строго уздовж центральної осі (позиція 9) відпові(позиція S22) (такий варіант конструктивного викодного циліндра (відповідно, позиції 2 і 3) (див. схенання показаний на Фіг.14). прорізу (позиція 8) до ми на Фіг.1, Фіг.3 і Фіг.8-9-10). періоду її повторення на поверхні обох циліндрів Кількість згаданих структур (відповідно, пози(відповідно, позиції 2 і 3) становить 0,4-0,45, а ція S1 та позиція S2) на обертовому циліндрі (поспіввідношення ширини (відповідно с и с1) високозиція 3) виконують рівним кількості сфериччастотної перемички (позиція S11) до періоду її них/параболічних дзеркал (позиція 11) (див. Фіг.2-4 повторення становить 0,55-0,6 (див. схеми на і Фіг.11, Фіг.13-14), які передбачається встановиФіг.1-3 і схеми на Фіг.8-9-10). ти/закріпити на внутрішній поверхні (позиція 5) Пристрій формування оптичних завад засобам обертового циліндра (позиція 3) (наприклад, три ураження, обладнаних оптико-електронними присферичних/параболічних дзеркал (позиція 11) ладами, який заявляється, працює/експлуатується див. схеми на Фіг.1-4, 11, 13, або одне сферич(після його збирання в єдину конструкцію) таким не/параболічне дзеркало (позиція 11) - див. схему чином. на Фіг.14). Технологічно ширину f зони (позиція Z) Попередньо збирають пристрій формування на поверхні обертового циліндра (позиція 3) кожоптичних завад засобам ураження, обладнаних ної із структур (позиція S2) другого виду, сформооптико-електронними приладами, який заявляєтьваних тільки низькочастотними перемичками (пося. зиція S22), виконують рівній ширині ft зони (позиція Для збирання пристрою формування оптичних Z1) на поверхні обертового циліндра (позиція 3) завад засобам ураження, обладнаних оптикокожної із структур (позиція S1) першого виду, сфоелектронними приладами, використовують вигормованих тільки високочастотними перемичками товлені на підприємствах промисловості випромі(позиція S11) (див. схему на Фіг.2). Кількість зон Z1 нювач інфрачервоного випромінювання (позиція 1) структур (позиція S1) першого виду, сформованих (наприклад, типу СЛ-2М) - висотою Нв (див. схему тільки високочастотними перемичками (позиція на Фіг.1), нерухомий циліндр (позиція 2) - висотою S11), на обертовому циліндрі (позиція 3) виконують Нн (див. Фіг.8), обертовий циліндр (позиція 3) - вирівним кількості встановлюваних за технологією сотою Нр (див. Фіг.1 і Фіг.9-10), а також сферичсферичних/параболічних дзеркал (позиція 11) ні/параболічні дзеркала (позиція 11) (див. схеми на (див. Фіг.2). Технологічно співвідношення ширини Фіг.4-7, на Фіг.11 і на Фіг.13-14). (відповідно b1 і b1) прорізей (позиція 8) до періоду При цьому в процесі виготовлення нерухомого їх повторення на поверхні обох циліндрів (відповіциліндра (позиція 2) на його бічній поверхні (довдно, позиції 2 і 3) становить 0,4-0,45, а співвідножиною Ін) виконують прорізи (позиція 8) для прошення ширини (відповідно с и с1) високочастотних ходження інфрачервоного випромінювання (висоперемичок (позиція S11) до періоду їх повторення та прорізів - «hн», ширина прорізу - «й», відстань становить 0,55-0,6 (див. схеми на Фіг.1-3, схеми на між прорізами (позиція 8) (ширина високочастотної Фіг.8-9-10 та схеми на Фіг.13-14). перемички (позиція S11) - «с», крок прорізів (позиТехнологічно внутрішню поверхню (позиція 10) ція 8) -«а», де: а=lн/60, b=а/2-1,2мм, с=а/2+1,2мм, перемичок (позиція S11 та позиція S22) нерухомого hн 140мм - як варіант конструктивного виконання (позиція 2) і обертового (позиція 3) циліндрів (що прорізей 8) (див. Фіг.8). Розміщення прорізів (позиобернена до випромінювача інфрачервоного виція 8) на нерухливому циліндрі (позиція 2) являє 11 48770 12 промінювання (позиція 1) виконують переважно зазначеного сферичного/параболічного дзеркала дзеркальною. (позиція 11) проходила через центр (позиція 12) При виготовленні сферичних/параболічних згаданого випромінювача інфрачервоного випродзеркал (позиція 11) конструктивно кожне зі згадамінювання (позиція 1) (див. схеми на Фіг.2, Фіг.4, них сферичних/параболічних дзеркал (позиція 11) Фіг.11, Фіг.13-14). виконують висотою h, відповідній до висоти Нв Після виготовлення випромінювача інфрачервипромінювача інфрачервоного випромінювання воного випромінювання (позиція 1), нерухомого (позиція 1), де h=Нв (см. Фіг.1 і Фіг.5). Кожне зі згациліндра (позиція 2), обертового циліндра (позиція даних сферичних/параболічних дзеркал (позиція 3) і закріплення на внутрішній поверхні (позиція 5) 11) виконують шириною g, що відповідає як ширині зазначеного обертового циліндра (позиція 3) сфеf1 зони (позиція Z1) на поверхні обертового циліндричних/параболічних дзеркал (позиція 11) (див. ра (позиція 3) кожної із структур (позиція S1) перФіг.4-7 і Фіг.10), проводять складання пристрою шого виду, так і ширині f зони (позиція Z) на поверформування оптичних завад засобам ураження, хні обертового циліндра (позиція 3) кожної із обладнаних оптико-електронними приладами, структур (позиція S2) другого виду, сформованих який заявляється, у єдину конструкцію (див. схему тільки низькочастотними перемичками (позиція на Фіг.1). S22) (див. схеми на Фіг.2, Фіг.5, Фіг.13-14). При складанні пристрою формування оптичДалі проводять складання обертового циліндних завад засобам ураження, обладнаних оптикора (позиція 3). При цьому конструктивно і технолоелектронними приладами, який заявляється, обегічно зазначені сферичні/параболічні дзеркала ртовий циліндр (позиція 3) конструктивно і техно(позиція 11) закріплюють на внутрішній поверхні логічно розташовують співвісно усередині нерухо(позиція 5) обертового циліндра (позиція 3) у рамого циліндра (позиція 2) (див. Фіг.2). йоні із структурами (позиція S2) другого виду, сфоВипромінювач інфрачервоного випромінювання рмованих тільки низькочастотними перемичками (позиція 1) конструктивно розташовують співвісно (позиція S22) (див. Фіг.2, 4, Фіг.10, Фіг.13-14). При з обертовим циліндром (позиція 3) усередині цьому встановлюють непарну кількість сферичостаннього (див. схеми на Фіг.1-2-3, Фіг.13-14). них/параболічних дзеркал (позиція 11) - переважно Випромінювач інфрачервоного випромінювання три дзеркала (див. Фіг.2, Фіг.4 і Фіг.10) однак мож(позиція 1) розміщують щодо обертового циліндра на встановлювати й іншу кількість сферич(позиція 3) так, що відстань L від зовнішньої повених/параболічних дзеркал (позиція 11), наприклад, рхні (позиція 4) згаданого випромінювача (позиція кількістю n, де n = 1, 3, 5 і більше згаданих сфери1) до внутрішньої поверхні (позиція 5) обертового чних/параболічних дзеркал (може бути використациліндра (позиція 3) є більшою, ніж відстань L1 між ний варіант конструктивного виконання обертового зовнішньою поверхнею (позиція 6) обертового цициліндра (позиція 3) з одним сферичліндра (позиція 3) і внутрішньою поверхнею (позиним/параболічним дзеркалом (позиція 11), який ція 7) нерухомого циліндра (позиція 2) (див. схему містить одну структуру (позиція S1) першого виду, на Фіг.2). сформовану тільки високочастотними перемичкаПристрій формування оптичних завад засобам ми (позиція S11) та одну структуру (позиція S2) друураження, обладнаних оптико-електронними пригого виду, сформовану тільки низькочастотними ладами, який заявляється, після виконання захоперемичками (позиція S22) (див. схему на Фіг.14). дів щодо його складання в єдину конструкцію, Конструктивно і технологічно сферичні/параболічні працює (експлуатується) таким чином. дзеркала (позиція 11) розміщують напроти зазнаВипромінювач інфрачервоного випромінюванчених структур (позиція S1) першого виду, сфорня (позиція 1) випромінює інфрачервону енергію мованих тільки високочастотними перемичками рівномірно в усі боки (у секторі 360°). Частина інф(позиція S11) (див., додатково, позиції f1 і позиції Z1 рачервоної енергії, що поширюється в напрямку на Фіг.2, Фіг.4 і Фіг.10). Зазначені сферичділянок (зон) обертового циліндра (позиція 3) із ні/параболічні дзеркала (позиція 11) встановлюють структурами (позиція S1) першого виду, сформоусередині обертового циліндра (позиція 3) так, ваними тільки високочастотними перемичками щоб їх фокус F при складанні збігався із центром (позиція S11) та прорізами (позиція 8) між ними, (позиція 12) випромінювача інфрачервоного випроходити крізь згадані прорізи (позиція 8) і випромінювання (позиція 1) (див. схеми на Фіг.2, промінюється в простір. Інша частина інфрачервоФіг.4, Фіг.11, Фіг.13-14). Також сферичної енергії поширюється в напрямку сферичні/параболічні дзеркала (позиція 11) конструктивно них/параболічних дзеркал (позиція 11) встановлюють так, щоб при остаточному складанні (закріплених у зонах Z на поверхні обертового цивони розташовувалися симетрично щодо центру ліндра (позиція 3) кожної із структур (позиція S2) (позиція 12) випромінювача інфрачервоного видругого виду, сформованих тільки низькочастотпромінювання (позиція 1) зі зрушенням одне щодо ними перемичками (позиція S22) (див. схему на Фіг.2 і Фіг.5)), які перевідбивають цю енергію і, заіншого на однаковий кут відносно їх геометричвдяки їх фокусуючих властивостей, формують них центрів (позиція «ГЦ»), наприклад, при устаблизькі до паралельного пучки інфрачервоній ененовці трьох сферичних/параболічних дзеркал (поргії, що направляються згаданими сферичнизиція 11), кут між їхніми бічними гранями ми/параболічними дзеркалами (позиція 11) убік повинен становити 60° (див. Фіг.2, Фіг.4 і Фіг.11, протилежно/діаметрально розташованих ділянок Фіг.13). Конструктивно і технологічно кожне зі зга(зон Z1) обертового циліндра (позиція 3), утвореданих сферичних/параболічних дзеркал (позиція них/сформованих структурами (позиція S1) першо11) розміщують на обертовому циліндрі (позиція 3) го виду (які сформованими тільки високочастотнитак, щоб при складанні оптична вісь (позиція 13) 13 48770 14 ми перемичками (позиція S11)) і прорізами (позиція Фіг.11), що знаходиться на деякому видаленні (по8) шириною b між ним (див. схеми на Фіг.2, Фіг.8 і зиція «D») від пристрою формування оптичних на Фіг.11). завад засобам ураження, обладнаних оптикоТаким чином у напрямках, що збігаються з опелектронними приладами, який заявляється, буде тичною віссю (позиція 13) сферичних/параболічних сприймати завадове випромінювання у вигляді дзеркал (позиція 11), формуються діаграми інфраімпульсів (позиція 17 - див. Фіг.12), що слідують червоного випромінювання (позиція 14) (див. пачками (позиція 19) (див. Фіг.12). Фіг.11). Сумарне інфрачервоне випромінювання в Підвищення ефективності застосування прицих діаграмах (позиція 14) складається як із прястрою формування оптичних завад засобам урамого випромінювання (позиція 15) випромінювача ження, обладнаних оптико-електронними прилаінфрачервоного випромінювання (позиція 1), яке дами, який заявляється, у порівнянні із пройшло крізь прорізи (позиція 8), так і сфальцьопрототипом, досягається шляхом установки в зоні ваного сферичними/параболічними дзеркалами структур, сформованих тільки низькочастотними (позиція 11) інфрачервоного випромінювання (поперемичками, сферичних/параболічних дзеркал, зиція 16), яке пройшло через ці ж прорізи (позиція формування фокуса сферичного/параболічного 8). дзеркала в центрі випромінювача, а також викориПри обертанні внутрішнього циліндра (позиція стання у формуванні завадового сигналу як ви3) (із закріпленими на його внутрішній поверхні промінювання, яке безпосередньо надходить від (позиція 5) у зоні (позиція Z) кожної із структур (поджерела інфрачервоного випромінювання, так і зиція S2) другого виду, сформованих тільки низьвипромінювання, яке перевідбито сферичникочастотними перемичками (позиція S22) (див. ми/параболічними дзеркалами, що забезпечує схему на Фіг.2 і Фіг.5) сферичними/параболічними істотне підвищення частки енергії джерела інфрадзеркалами (позиція 11)) щодо зовнішнього неручервоного випромінювання, яке використовується хомого циліндра (позиція 2) (див. Фіг.1-2 і Фіг.11), на формування завадового сигналу, а також дозавдяки взаємному переміщенню прорізів (позиція зволить забезпечити зниження втрат енергії на 8) кожного зі згаданих циліндрів (позиції 2 і 3) фомодуляцію. рмується послідовність імпульсів (позиція 17) (див. Джерела інформації: Фіг.12). Обертання внутрішнього циліндра (позиція 1. Патент Російської Федерації № 2084008 від 3) приводить також і до обертового руху в просторі 10.07.1997 p. - аналог. діаграми (позиція 14) інфрачервоного випроміню2. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и вання (див. схему на Фіг.11). др. «Авиационные системы информации оптичесОптико-електронний прилад (позиція 18) (накого диапазона». Справочник. М., Машиностроеприклад, оптико-електронний прилад, розміщений ние, 1985., стр. 10-145 - прототип. на засобі ураження типу «ракета» - див. схему на 15 48770 16 17 48770 18 19 48770 20 21 48770 22 23 48770 24 25 Комп’ютерна верстка В. Мацело 48770 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
