Вулик-нуклеус із пінополістиролу

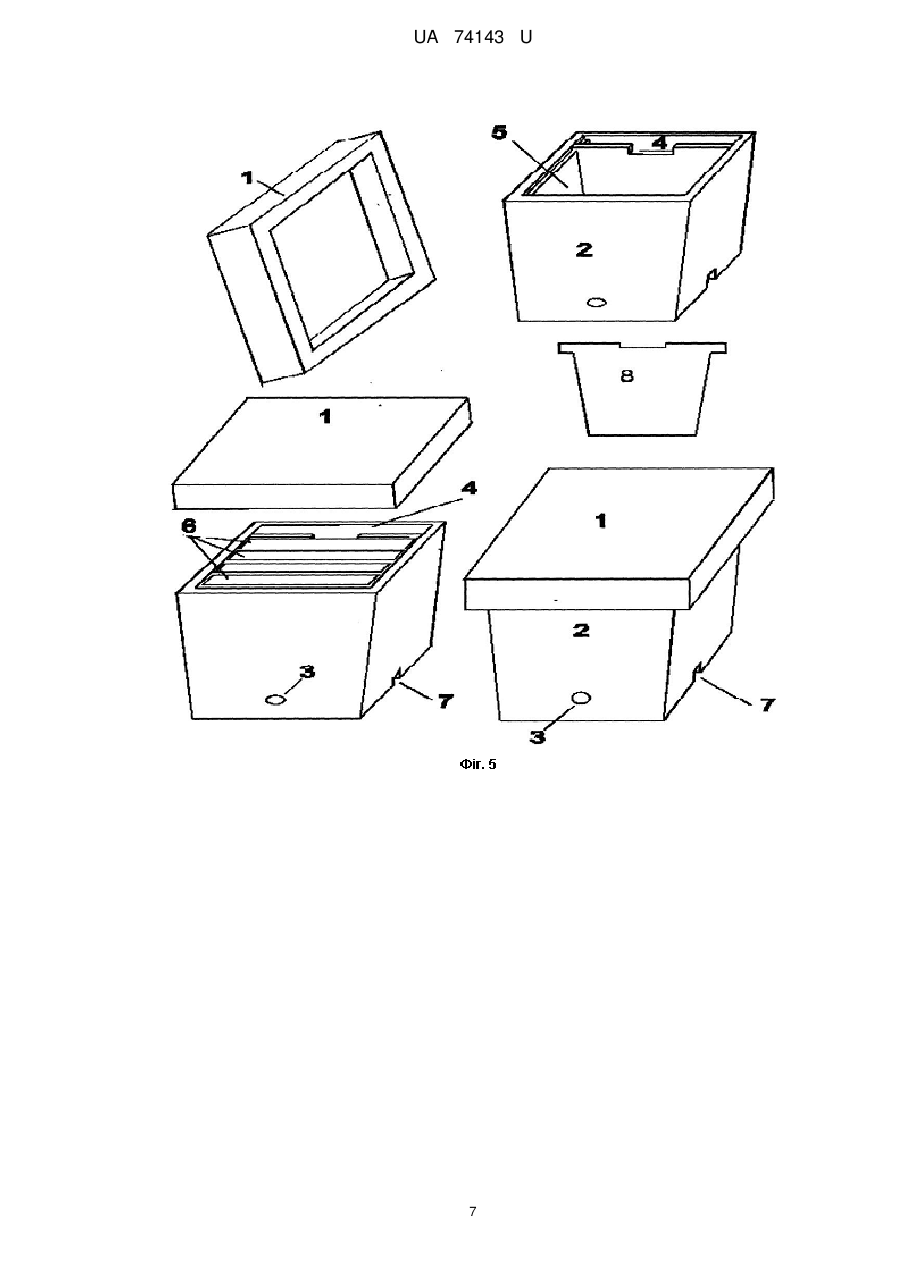

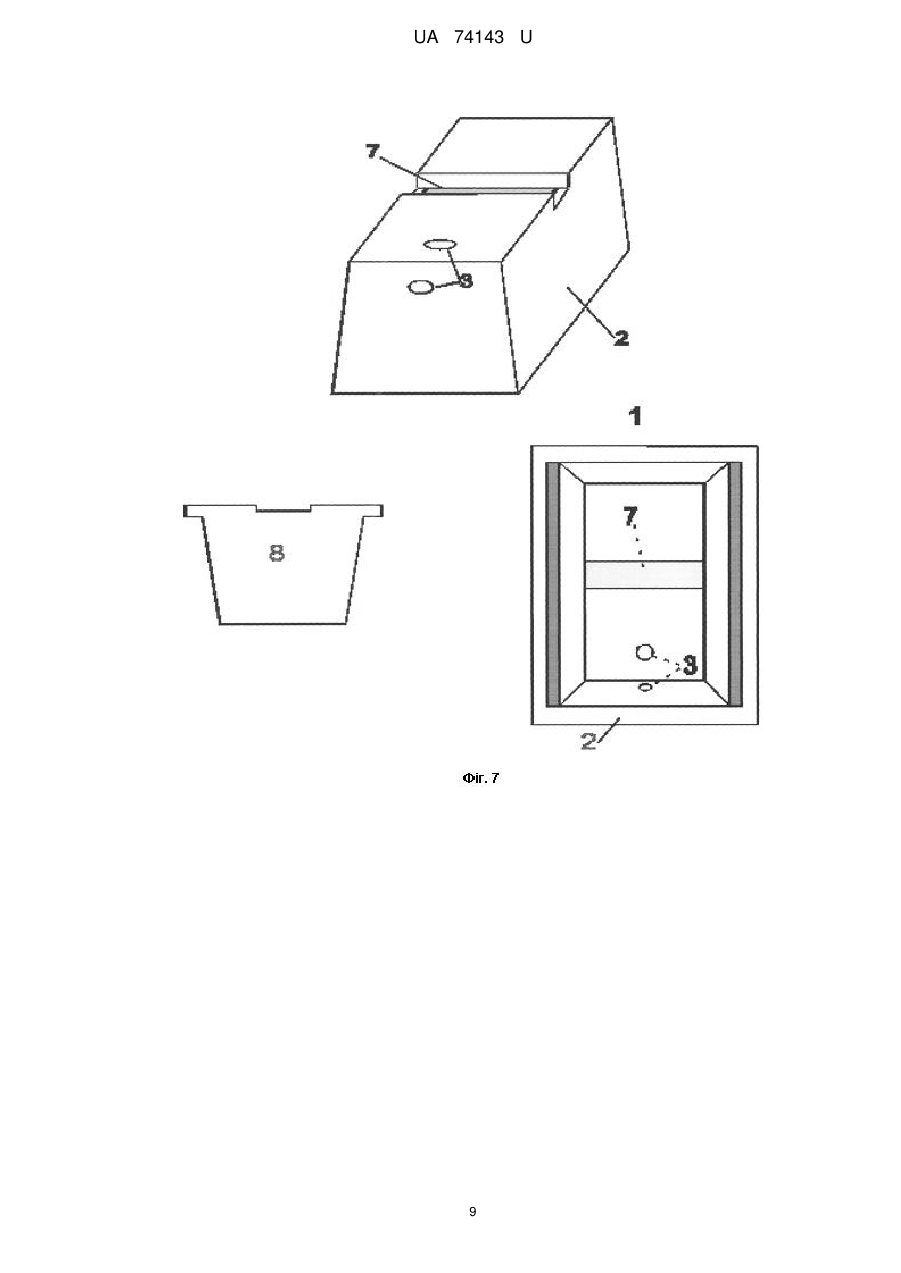

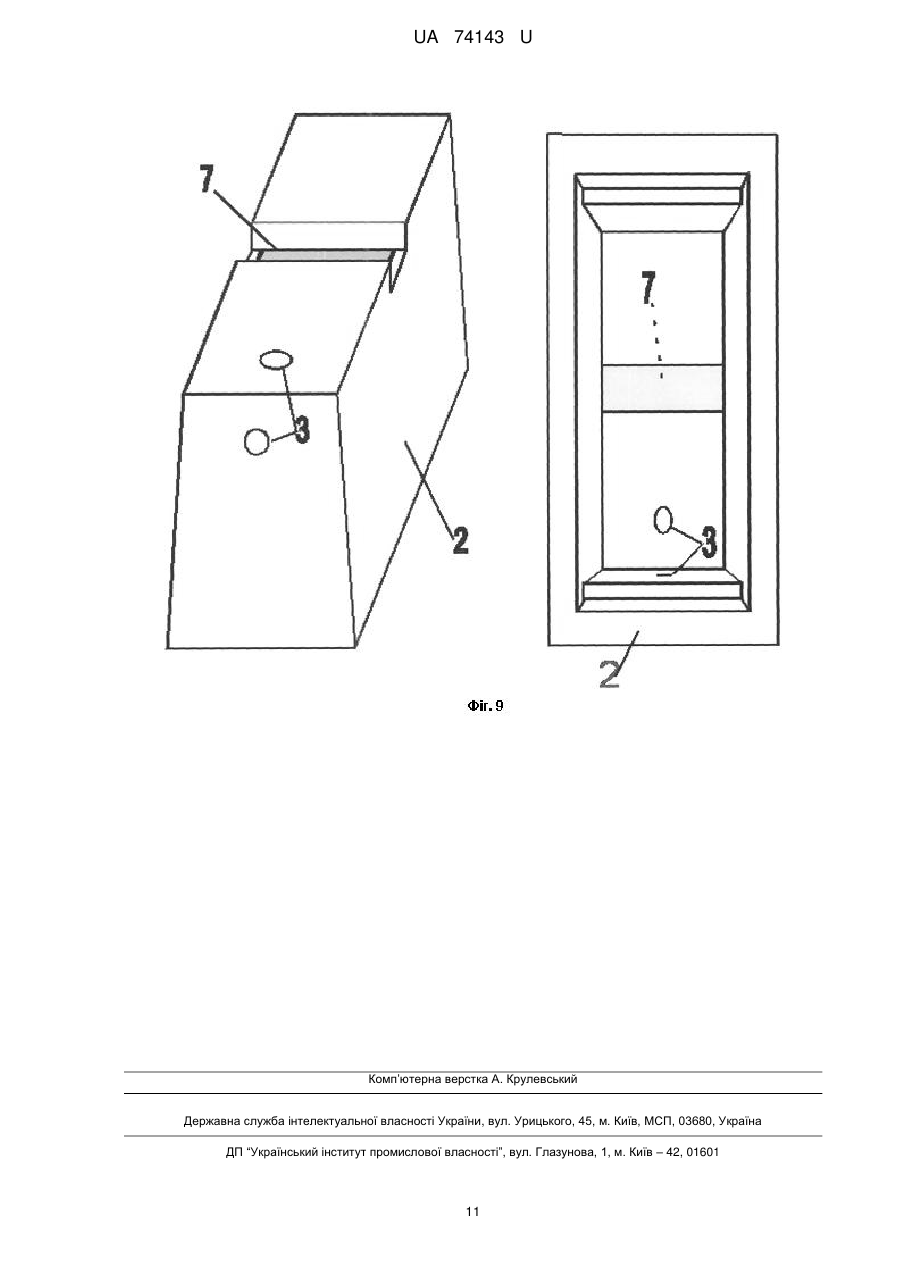

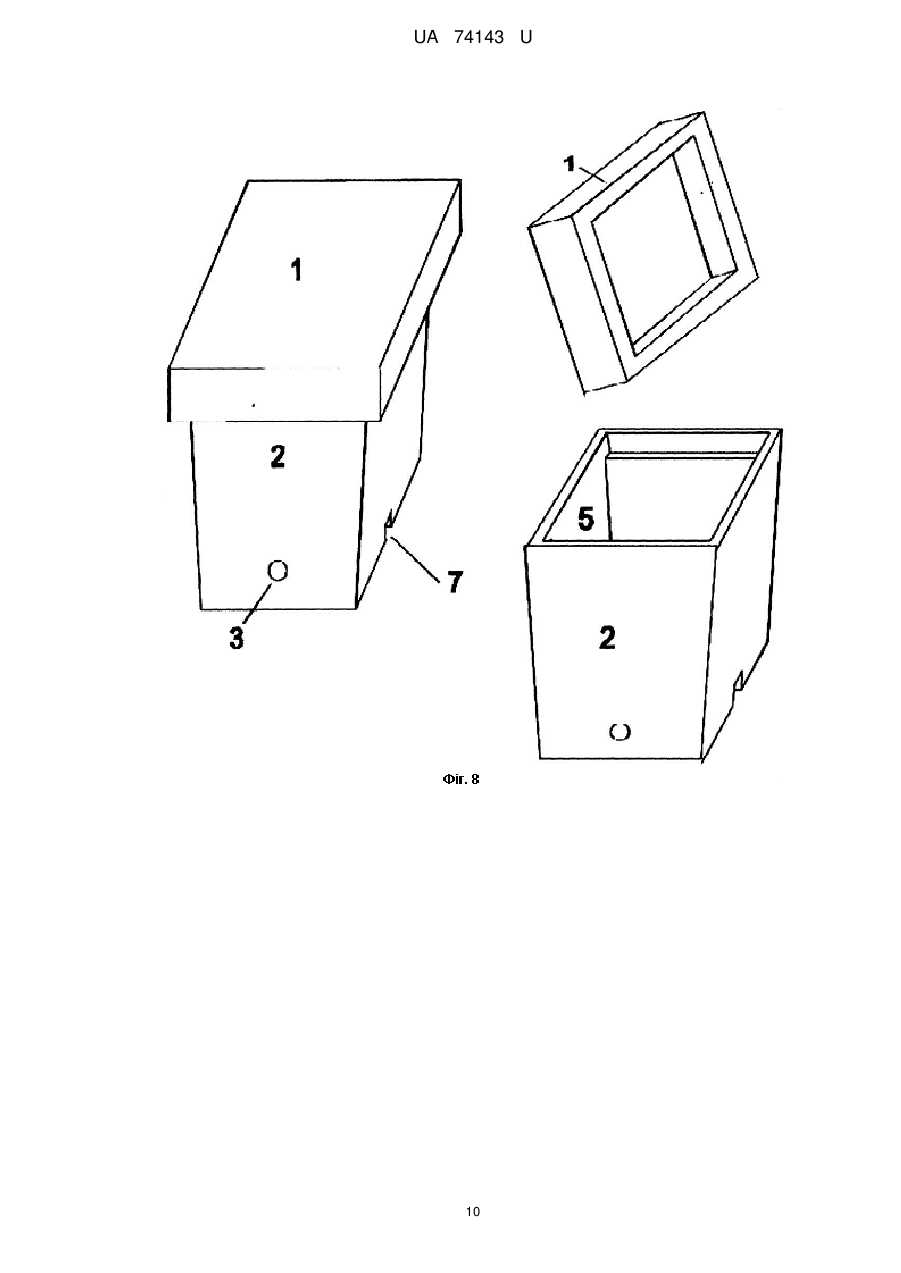

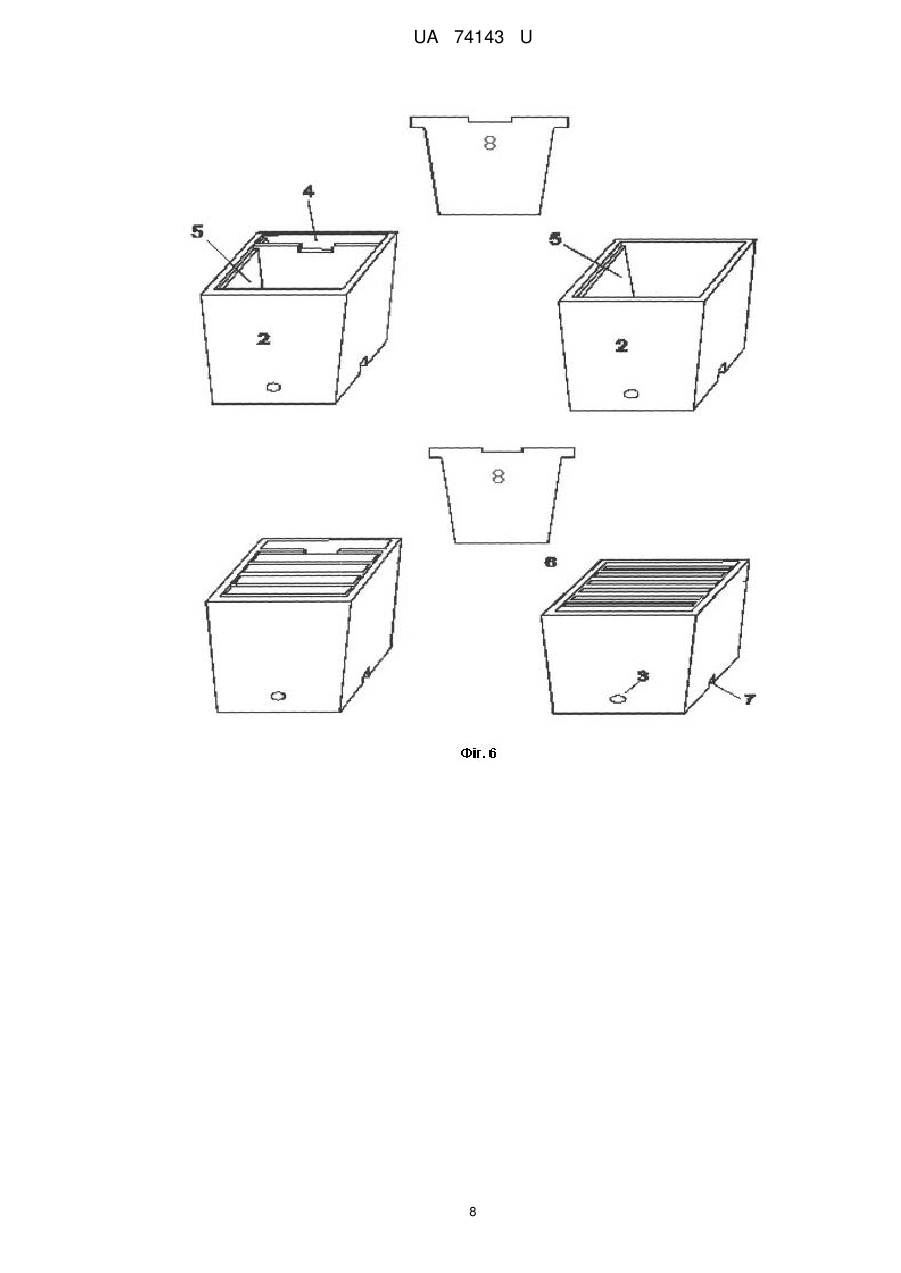

Реферат: UA 74143 U Вулик-нуклеус містить кришку, корпус, рамки, вентиляцію та льотки. UA 74143 U UA 74143 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бджільництва і може бути використана для виведення, запліднення та утримання бджолиних маток на пасіках. Відомі нуклеусні вулики, які виготовляються із дерева та відрізняються наступними показниками [1, 2, 4]: 1 1 1 1 1) за розміром (нуклеуси на рамку 435 × 300 мм; /2, /3, /4, /16 такої рамки); 2) за кількістю маткомісць (одно-, дво-, чотири-, шести-, восьмимісні нуклеуси); 3) за об'ємом гнізда; 4) за кількістю бджіл у нуклеусі; 5) за напрямком льотка; 6) за способом заселення нуклеуса бджолами; 7) за розміром годівниці. Загальними недоліками більшості видів нуклеусів є [1, 2, 4]: - велика тепловіддача та тепловтрата дерев'яних нуклеусів у весняний період; - мала кількість виведення маток у нуклеусах на рамку Дадана (435 × 300 мм) із-за використання великої кількості бджіл та розплоду для його заселення. Проте матки в таких вуликах виводяться високої якості; - часті зльоти маленьких сімейок бджіл одно-, дво-, чотири-, шести-, восьмимісних нуклеусів, які неможливо після цього заселити звичайним способом; - використання великої кількості бджіл для заселення нуклеусів з великим об'ємом, а також складність підтримувати фізіологічний мікроклімат у такому; - горизонтальні льотки у бокових стінках призводять до частих нападів на них бджіл із сильних сімей; - заселення нуклеусів розплодом, що призводить до ослаблення основних сімей; - маленький розмір годівниці, або відсутність кормового відділення в нуклеусі призводить до складності підгодівлі бджолиних сімейок. Найбільш близьким аналогом є нуклеусний вулик із пінополістиролу Єгошина Р.Л. [3]. Недоліком відомого вулика є зовнішня годівниця, в яку закладається тільки рідкий сироп, що часто перегрівається або переохолоджується; горизонтальний льоток, який веде до нападу бджіл на нуклеус; великий об'єм. Цей нуклеус успішно використовується автором Єгошиним Р.Л. для виведення маток і збереження запасних плідних маток протягом зими, проте має принципово іншу будову та перераховані вище недоліки. В основу корисної моделі поставлена задача : 1) виготовлення нуклеуса із термостабільного матеріалу пінополістиролу (густина матеріалу 3 80-150 кг/м ), що дозволяє покращувати мікроклімат житла бджіл, зокрема температурний режим; 2) створення лише одномісного нуклеуса, що попереджає блукання маток та полегшує його заселення; 3) невеликий об'єм вулика-нуклеуса із пінополістиролу, що дає змогу використовувати малу кількість бджіл (50-150 г) для його заселення; 4) виготовлення одного вертикального льотка у дні та другого - горизонтального, в передній стінці нуклеуса; 5) створення годівниці на 100-300 г корму для довготривалої підгодівлі нуклеусних сімейок бджіл. По можливості годівниця повинна бути такою, щоб у неї безперешкодно вставлялися 2 одноразових поліетиленових стакани: 1-й - з кормом, 2-й - з водою. Поставлена задача вирішується тим, що вулик-нуклеус виготовляється із пінополістиролу 3 (густина матеріалу 80-150 кг/м ) та складається з двох частин - кришки (1) і корпусу (2). Корпус у свою чергу складається з кормушки (4) та гніздової частини (5), які перегороджені між собою діафрагмою чи заставною дошкою (8). У дні гніздової частини вулика-нуклеуса є вентиляція (7) виготовлена із металевої сітки (комірка 2-3 мм) та льоток (3) (один у дні нуклеуса, а другий - в передній боковій стінці). В залежності від типу вулика-нуклеуса в ньому розміщується від 2-х до 6-ти рамок (6) розмірами 100 × 100 мм, 150 × 100 мм, 435 × 300 мм. Приклад 1. Вулик-нуклеус із пінополістиролу на 2 рамки або мікронуклеус із пінополістиролу на 2 рамки. Дана конструкція передбачає основні елементи: кришку (1), корпус (2), льотки (3), кормушку (4), гніздо (5), вентиляцію (7), дві дерев'яні рамки (6) розміром приблизно 100 × 100 мм (Фіг. 1 і Фіг. 2). Корпус (2) на поперечному розрізі нагадує трапецію. У корпусі гніздової частини вулика-нуклеуса окрім вентиляції (7) та льотків (3) є пази для рамок. Вони можуть бути спільними для всіх рамок, або виготовлені під кожне плече рамки окремо. Рамки розміщуються на теплий занос по відношенню до льотків. У дні гніздової частини вулика-нуклеуса є вентиляція (7) виготовлена із металевої сітки (комірка 2-3 мм) (Фіг. 2). Коли 1 UA 74143 U 5 10 15 20 25 30 35 40 45 50 55 60 вулик-нуклеус стоїть дном на горизонтальній поверхні, то така вентиляція залишається відкритою з обох боків. В даній конструкції нуклеуса об'єм годівниці приблизно складає біля 200 см. Використання поліетиленових одноразових стаканчиків з кормом для годівниці в такому нуклеусі не передбачається, тому корм кладеться безпосередньо в неї. На розрізі годівниця нагадує трапецію. Діафрагма (8), яка відокремлює годівницю і гніздо нуклеуса є єдиним монолітом з корпусом (2) і не може бути витягнутою з корпуса. Кришка (1) одягається на корпус (2) внахліст, як показано на Фіг. 1. Між кришкою і корпусом можна покласти поліетиленову плівку або мішковину по внутрішньому розміру кришки, щоб під час проведення підгодівлі вулика-нуклеуса бджоли не розліталися. Стінка нуклеуса може бути виготовленою із пінополістиролу товщиною від 10 до 40 мм, що відповідно необхідно передбачати у конструктивних особливостях прес-форм, у яких виготовляють ці нуклеуси. Ззовні вулики-нуклеуси із пінополістиролу необхідно фарбувати масляними або водоемульсійними фарбами для захисту матеріалу від дії УФ-променів. Колір фарби вибирається у будь-якому діапазоні крім червоного і його відтінків [1]. Приклад 2. Вулик-нуклеус із пінополістиролу на 4 рамки або міні-нуклеус із пінополістиролу на 4 рамки (Фіг. 3 і Фіг. 4). Дана конструкція передбачає основні елементи: кришку (1), корпус (2), льотки (3), кормушку (4), гніздо (5), вентиляцію (7) та 4 дерев'яні рамки (6) розміром приблизно 150 × 100 мм. Корпус (2) на поперечному розрізі нагадує трапецію. У корпусі гніздової частини вулика-нуклеуса окрім вентиляції (7) та льотків (3) є пази для рамок. Вони можуть бути спільними для всіх рамок, або виготовлені під кожне плече рамки окремо. Рамки розміщуються на теплий занос по відношенню до льотків. У дні гніздової частини вулика-нуклеуса є вентиляція (7) виготовлена із металевої сітки (комірка 2-3 мм) (Фіг. 4). Коли вулик-нуклеус стоїть дном на горизонтальній поверхні, то така вентиляція залишається відкритою з обох боків. 3 В даній конструкції нуклеуса об'єм годівниці складає біля 400 см . Вона передбачає використання поліетиленових одноразових стаканів: 1-й - з кормом, 2-й - з водою. На розрізі годівниця нагадує трапецію. Діафрагма (8), яка відокремлює годівницю і гніздо нуклеуса є єдиним монолітом з корпусом (2) і не може бути витягнутою з корпуса. Кришка (1) одягається на корпус (2) внахліст, як показано на Фіг. 3. Між кришкою і корпусом можна покласти поліетиленову плівку або мішковину по внутрішньому розміру кришки, щоб під час проведення підгодівлі вулика-нуклеуса бджоли не розліталися. Товщина стінки і колір нуклеуса є такими як у пристрої за п. 1. Приклад 3. Вулик-нуклеус із пінополістиролу на 4-6 рамки або міні-нуклеус із пінополістиролу на 4-6 рамки (Фіг. 5). Дана конструкція передбачає основні елементи: кришку (1), корпус (2), льотки (3), кормушку (4), гніздо (5), вентиляцію (7) та складається з 4-х або 6-ти дерев'яних рамок (6) розміром приблизно 150 × 100 мм (Фіг. 5, Фіг. 6 та Фіг. 7). Корпус (2) на поперечному розрізі нагадує трапецію. 3 В даній конструкції нуклеуса об'єм годівниці складає біля 400 см . Вона передбачає використання поліетиленових одноразових стаканів: 1-й - з кормом, 2-й - з водою. На розрізі годівниця нагадує трапецію. Діафрагма (8), яка відокремлює годівницю і гніздо нуклеуса не є єдиним монолітом з корпусом (2) як у пристрої за п. 1-2 і може бути витягнутою з корпуса (Фіг. 6). Коли діафрагма знаходиться в нуклеусі, то він вміщує 4 рамки, а коли вона відокремлена від нього - то 6 рамок розміром приблизно 150 × 100 мм. Діафрагма може бути виготовлена із пінополістиролу такої ж щільності як і корпус або з дерева, фанери тощо. У корпусі гніздової частини вулика-нуклеуса окрім вентиляції (7) та льотків (3) є пази для рамок. Вони можуть бути спільними для всіх рамок, або виготовлені під кожне плече рамки окремо. Рамки розміщуються на теплий занос по відношенню до льотків. У дні гніздової частини вулика-нуклеуса є вентиляція (7) виготовлена із металевої сітки (комірка 2-3 мм) (Фіг. 7). Коли вулик-нуклеус стоїть дном на горизонтальній поверхні, то така вентиляція залишається відкритою з обох боків. Кришка (1) одягається на корпус (2) внахліст, як показано на Фіг. 5. Між кришкою і корпусом можна покласти поліетиленову плівку або мішковину по внутрішньому розміру кришки, щоб під час проведення підгодівлі вулика-нуклеуса бджоли не розліталися. Товщина стінки і колір нуклеуса є такими як у пристрої за п. 1. Приклад 4. Вулик-нуклеус із пінополістиролу на 6 рамок Дадана (435 × 300 мм) (Фіг. 8 і Фіг. 9). Дана конструкція передбачає основні елементи: кришку (1), корпус (2), льотки (3), гніздо (5) та вентиляцію (7). У такий нуклеус вставляється 6 дерев'яних рамок (6) розміром 435 × 300 мм. Корпус (2) на поперечному розрізі нагадує трапецію. 2 UA 74143 U 5 10 15 20 25 30 35 40 45 50 55 60 У корпусі гніздової частини вулика-нуклеуса окрім вентиляції (7) та льотків (3) є пази для рамок. Рамки розміщуються на холодний занос по відношенню до льотків. У дні гніздової частини вулика-нуклеуса є вентиляція (7) виготовлена із металевої сітки (комірка 2-3 мм) (Фіг. 9). Коли вулик-нуклеус стоїть дном на горизонтальній поверхні, то така вентиляція залишається відкритою з обох боків. В даній конструкції нуклеуса внутрішньої годівниці не передбачено. Кришка (1) одягається на корпус (2) внахліст, як показано на Фіг. 8. Між кришкою і корпусом можна покласти поліетиленову плівку або мішковину по верхньому розміру корпуса, щоб під час проведення огляду бджоли не розліталися. Стінка нуклеуса може бути виготовленою із пінополістиролу товщиною від 10 до 40 мм, що відповідно необхідно передбачати у конструктивних особливостях прес-форм, у яких виготовляють ці нуклеуси. Ззовні вулики-нуклеуси із пінополістиролу необхідно фарбувати масляними або водо емульсійними фарбами як у пристрої за п. 1. Приклад 5. Вулик-нуклеус із пінополістиролу на 2-4 рамки або мікронуклеус із пінополістиролу на 2-4 рамки. Дана конструкція передбачає основні елементи: кришку (1), корпус (2), льотки (3), кормушку (4), гніздо (5), вентиляцію (7) та 2 або 4 дерев'яні рамки (6) розміром приблизно 100 × 100 мм. Корпус (2) на поперечному розрізі нагадує трапецію. 3 В даній конструкції нуклеуса об'єм годівниці складає біля 400 см . Вона передбачає використання поліетиленових одноразових стаканів: 1-й - з кормом, 2-й - з водою. На розрізі годівниця нагадує трапецію. Діафрагма (8), яка відокремлює годівницю і гніздо нуклеуса не є єдиним монолітом з корпусом (2) як у пристрої за п. 1-2 і може бути витягнутою з корпуса як на Фіг. 6. Коли діафрагма знаходиться в нуклеусі, то він вміщує 2 рамки, а коли вона відокремлена від нього то 4 рамки розміром приблизно 100 × 100 мм. Діафрагма може бути виготовлена із пінополістиролу такої ж щільності як і корпус або з дерева, фанери тощо. У корпусі гніздової частини вулика-нуклеуса окрім вентиляції (7) та льотків (3) є пази для рамок. Вони можуть бути спільними для всіх рамок, або виготовлені під кожне плече рамки окремо. Рамки розміщуються на теплий занос по відношенню до льотків. У дні гніздової частини вулика-нуклеуса є вентиляція (7) виготовлена із металевої сітки (комірка 2-3 мм) (Фіг. 7). Коли вулик-нуклеус стоїть дном на горизонтальній поверхні, то така вентиляція залишається відкритою з обох боків. Кришка (1) одягається на корпус (2) внахліст, як показано на Фіг. 5. Між кришкою і корпусом можна покласти поліетиленову плівку або мішковину по внутрішньому розміру кришки, щоб під час проведення підгодівлі вулика-нуклеуса бджоли не розліталися. Товщина стінки і колір нуклеуса може бути таким як у пристрої за п. 1. Загалом всі перераховані приклади вулика-нуклеуса із пінополістиролу можуть на розрізі бути не тільки у вигляді трапеції, а й у вигляді прямокутника. Трапецієподібна форма вуликануклеуса створена для того, щоб при його виготовленні він краще виймався з прес-форми. Перелік фігур креслення: Фіг. 1. Загальний вигляд вулика-нуклеуса із пінополістиролу на 2 рамки; Фіг. 2. Загальний вигляд корпуса вулика-нуклеуса із пінополістиролу на 2 рамки знизу і зверху; Фіг. 3. Загальний вигляд вулика-нуклеуса із пінополістиролу на 4 рамки; Фіг. 4. Загальний вигляд корпуса вулика-нуклеуса із пінополістиролу на 4 рамки; Фіг. 5. Загальний вигляд вулика-нуклеуса із пінополістиролу на 4-6 рамки; Фіг. 6. Нуклеус на 4 рамки з діафрагмою (8) і без неї на 6 рамок; Фіг. 7. Загальний вигляд корпуса вулика-нуклеуса із пінополістиролу на 4-6 рамок; Фіг. 8. Загальний вигляд вулика-нуклеуса із пінополістиролу на 6 рамок Дадана (435 × 300 мм); Фіг. 9. Загальний вигляд корпуса вулика-нуклеуса із пінополістиролу на 6 рамок Дадана (435 × 300 мм). Джерела інформації: 1. Аветисян Г. А. Разведение и содержание пчел. / Г. А. Аветисян. - М.: "Колос", 1971. - 320 с. 2. Комиссар А. Д. Двенадцатиместные нуклеусные ульи. / А. Д. Комиссар. - Пчеловодство, 1990. - №. 1-2. - С. 28. 3. Коцюмбас О. Зимівля нуклеусів на пасіці Єгошиних. / О. Коцюмбас. // Український пасічник. - 2011. - №1. - С. 4-8. 4. Пат. 47201 Україна, МПК (2011.01) А01К 47/00. Вулик нуклеус / М. В. Войналович, О. М. Лосев, В. О. Коваленко.; заявник і власник патенту Національний університет біоресурсів і 3 UA 74143 U природокористування України. - № u 2009 06647; заявл. 24.06.2009; опубл. 25.01.2010, Бюл. №2/2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 3 Вулик-нуклеус , що виготовляється із пінополістиролу (густина матеріалу 80-150 кг/м ) та складається з двох частин - кришки і корпусу, який відрізняється тим, що в ньому розміщується від 2-х до 6-ти рамок розмірами 100 × 100 мм, 150 × 100 мм, 435 × 300 мм, а у дні гніздової частини вулика-нуклеуса є вентиляція, виготовлена із металевої сітки (комірка 2-3 мм) та льоток (один у дні, а другий - в передній боковій стінці нуклеуса). 4 UA 74143 U 5 UA 74143 U 6 UA 74143 U 7 UA 74143 U 8 UA 74143 U 9 UA 74143 U 10 UA 74143 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
