Втяжний одноразовий шприц (варіанти)

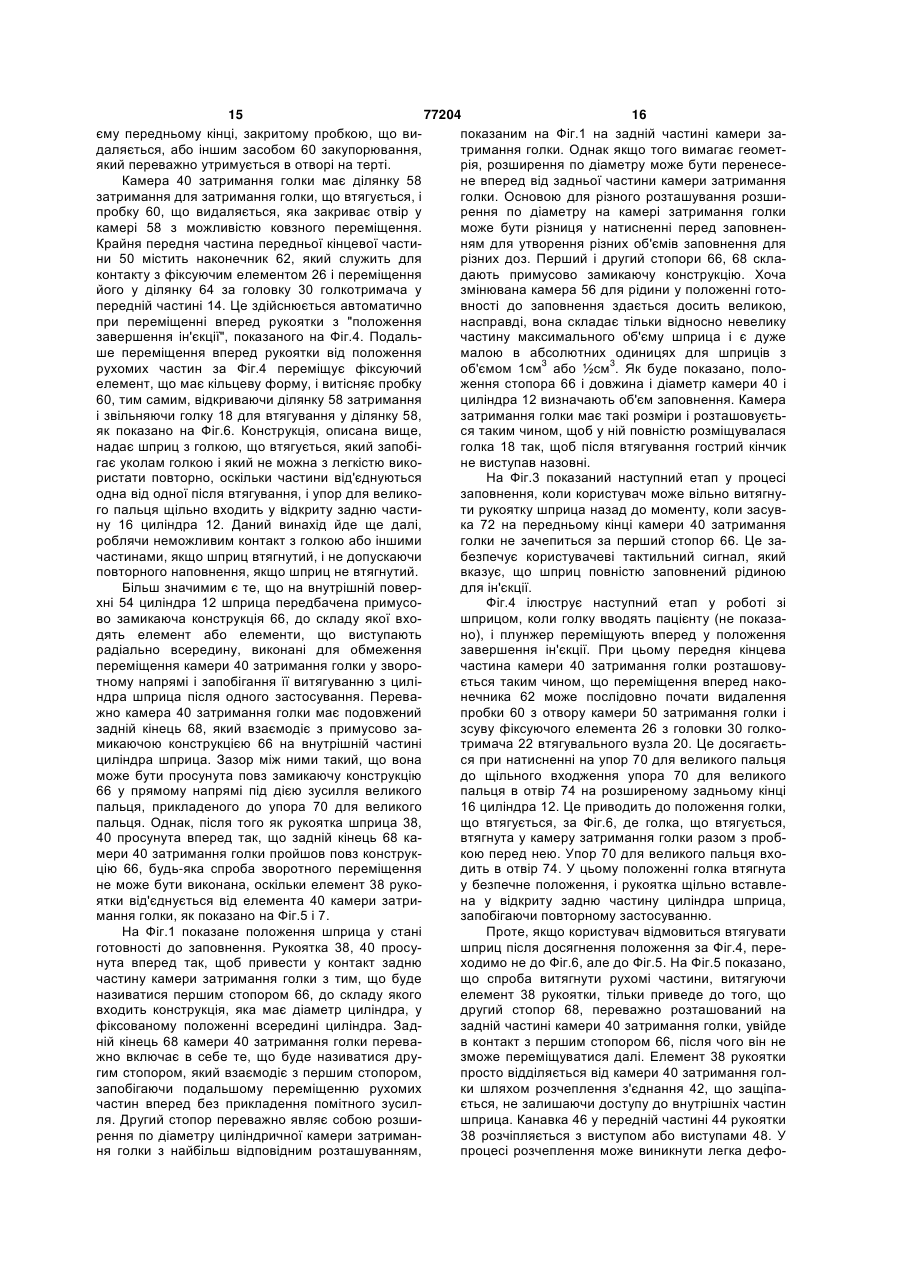

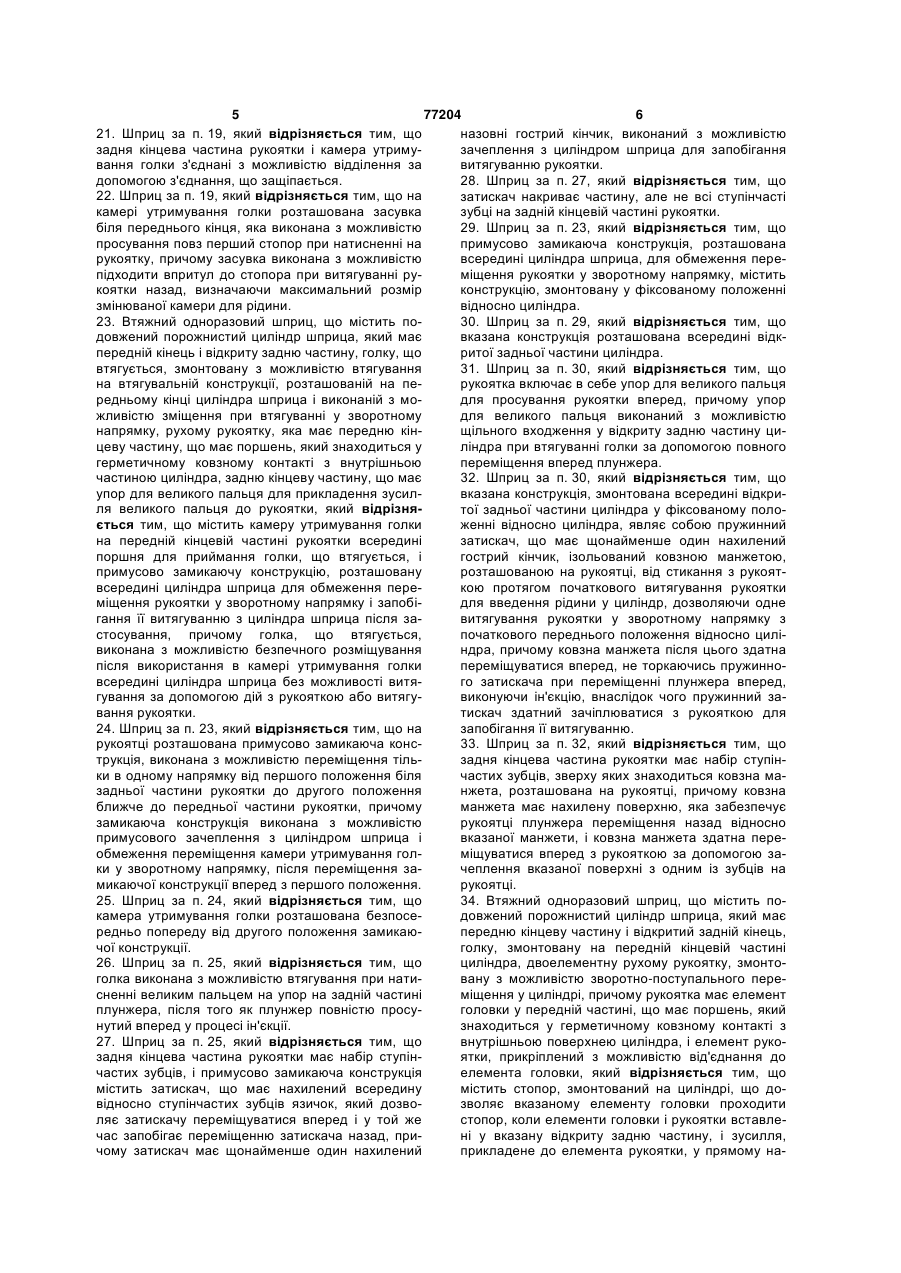

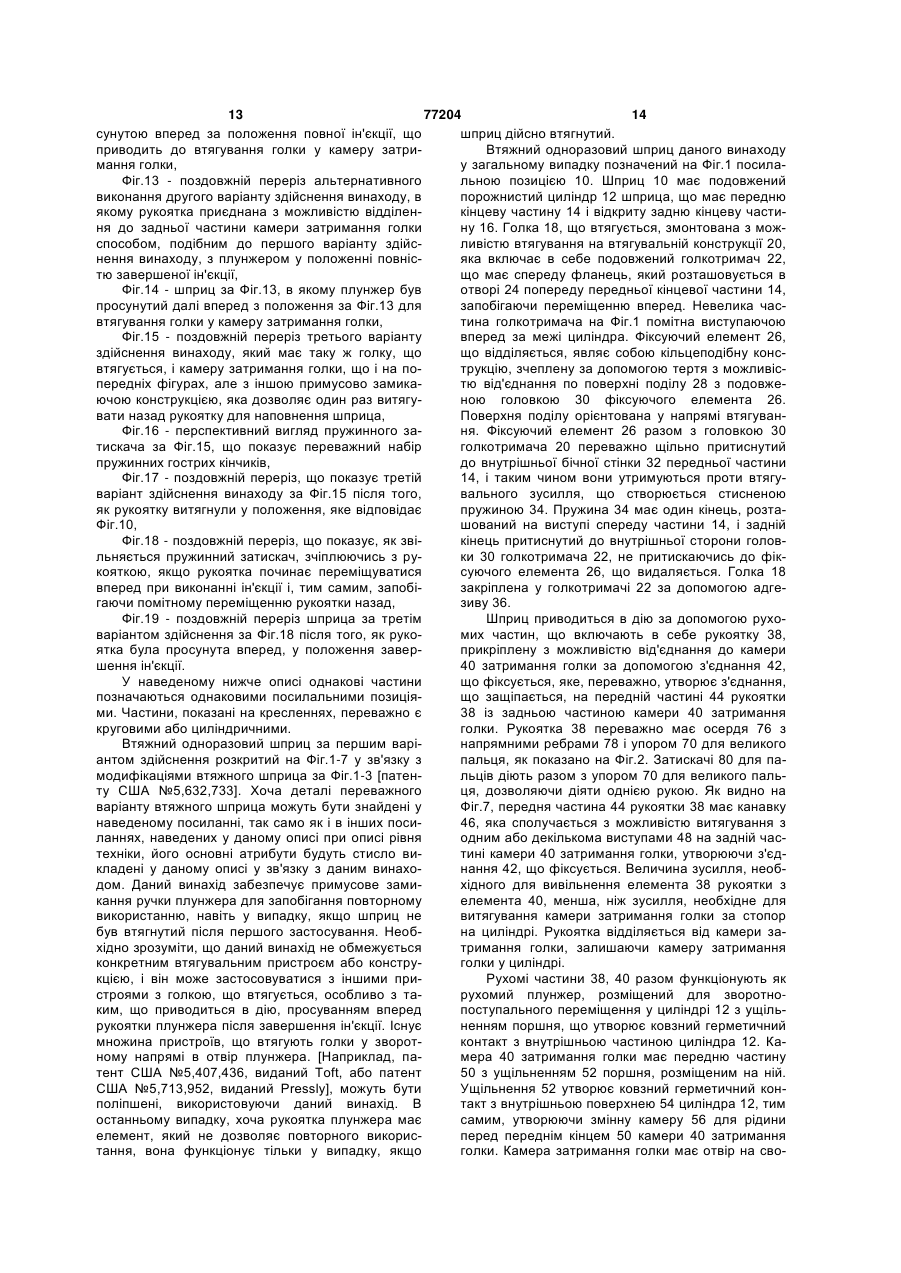

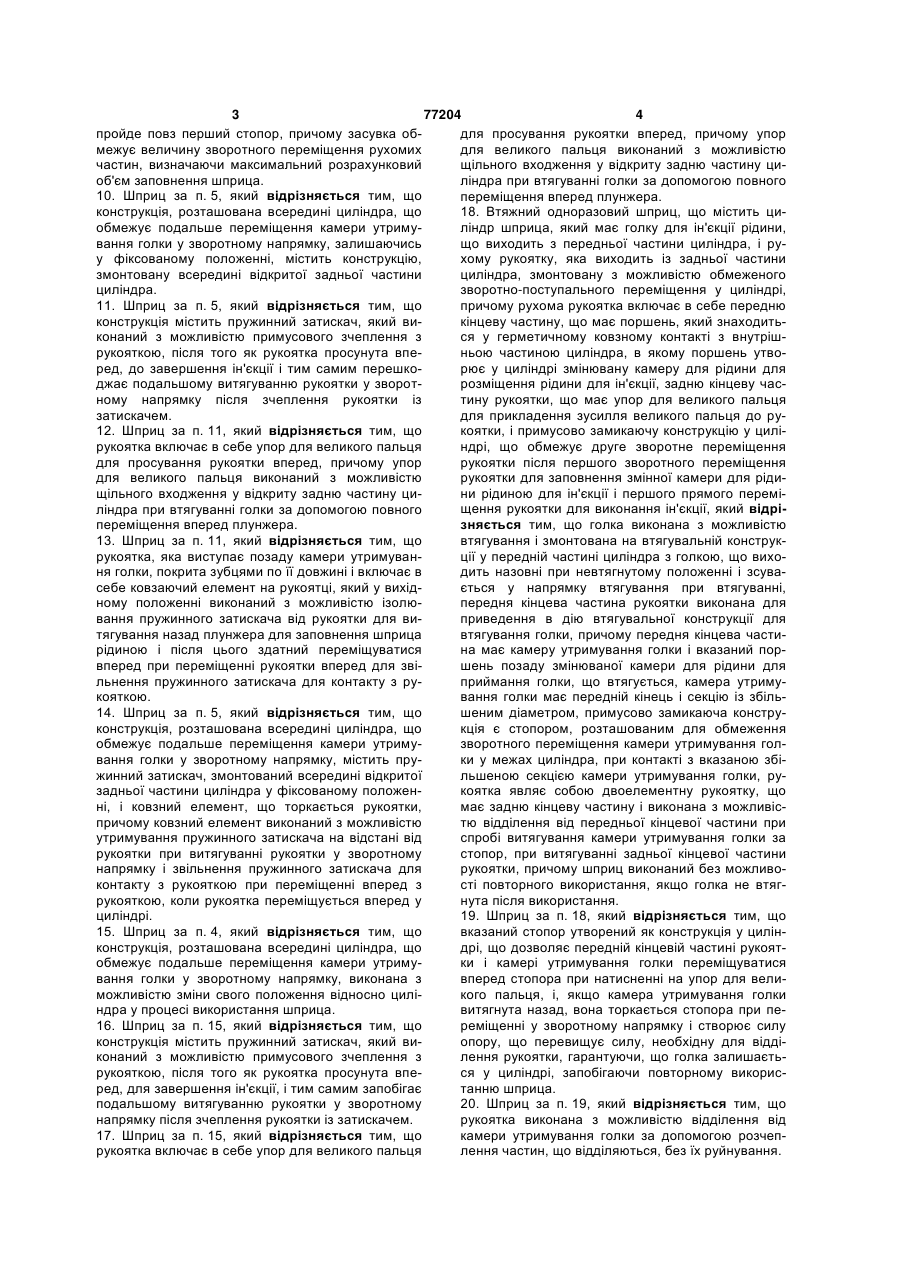

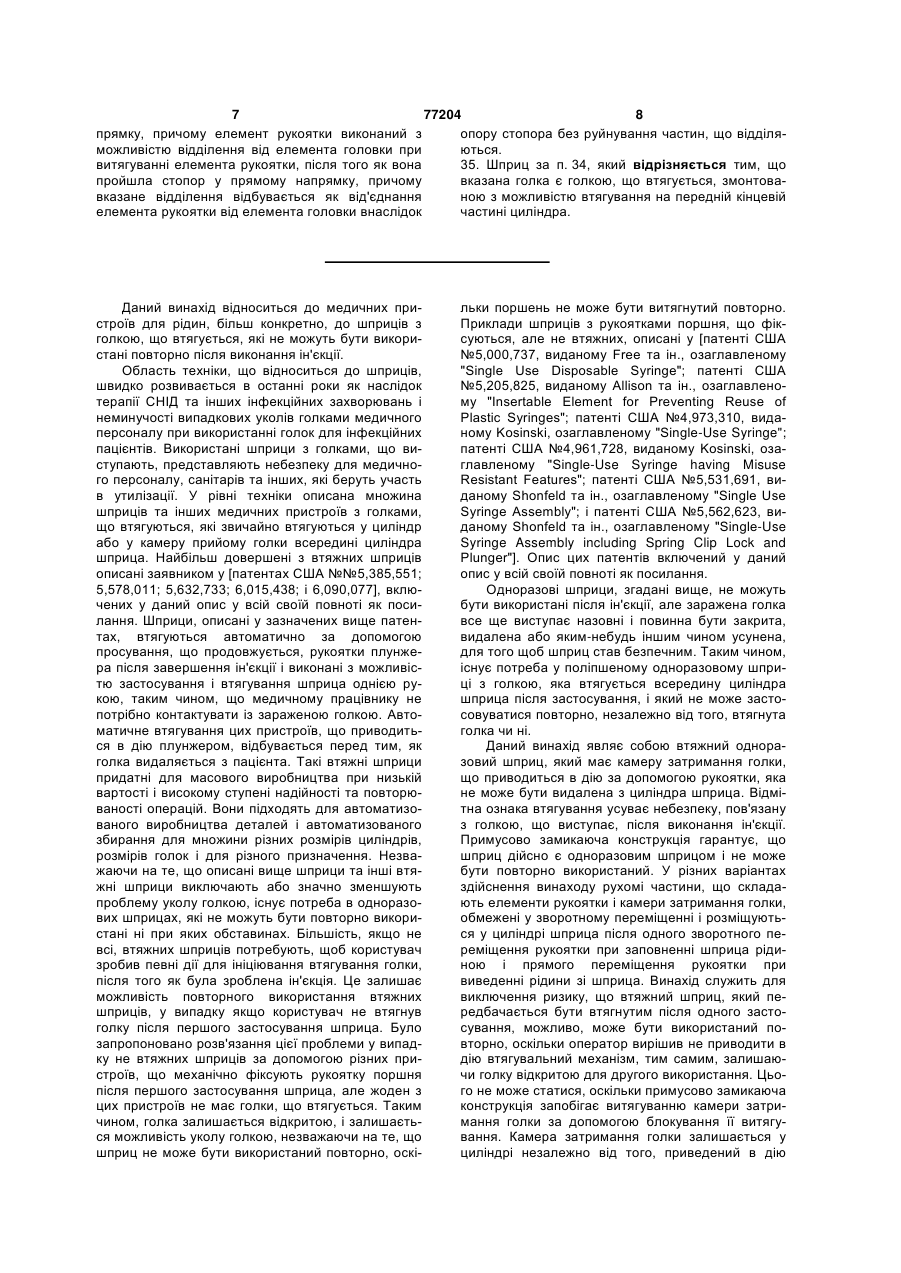

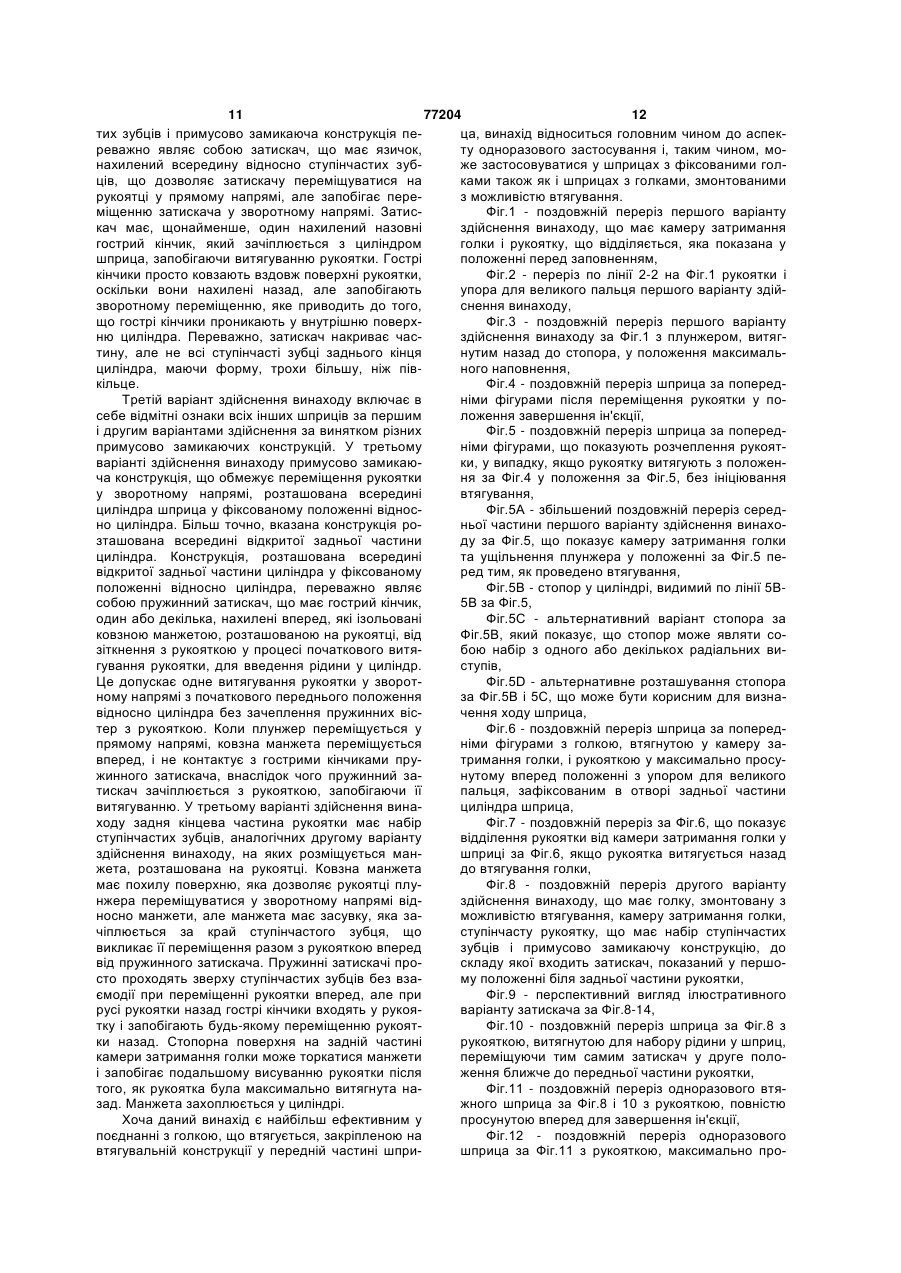

1. Втяжний одноразовий шприц, що містить подовжений порожнистий циліндр шприца, який має передній кінець і відкриту задню частину, голку, змонтовану з можливістю втягування на втягувальній конструкції, розташованій на передньому кінці циліндра шприца і виконаній з можливістю зміщення при втягуванні у зворотному напрямку, і рукоятку, яка виходить з відкритої задньої частини циліндра, камеру утримування голки, що має закупорений отвір у передній частині для приймання голки, що втягується, який відрізняється тим, що камера утримання голки змонтована герметично і з можливістю ковзання для переміщення у циліндрі шприца за допомогою рукоятки, причому голка виконана з можливістю втягування у камеру утримування голки при переміщенні вперед камери утримування голки до втягувальної конструкції у відповідь на переміщення рукоятки після завершення ін'єкції, і містить примусово замикаючу конструкцію, розташовану всередині циліндра шприца для обмеження переміщення камери утримування голки у зворотному напрямку і запобігання її витягуванню з циліндра шприца після одного застосування, причому голка, що втягується, виконана з можливістю після використання безпечно розміщуватися у камері утримування голки всередині циліндра шприца без можливості легкого витягування за допомогою дій з рукояткою або витягування рукоятки. 2. Шприц за п. 1, який відрізняється тим, що камера утримування голки приєднана до рукоятки. 3. Шприц за п. 1, який відрізняється тим, що камера утримування голки приєднана до рукоятки з 2 (19) 1 3 77204 4 пройде повз перший стопор, причому засувка обдля просування рукоятки вперед, причому упор межує величину зворотного переміщення рухомих для великого пальця виконаний з можливістю частин, визначаючи максимальний розрахунковий щільного входження у відкриту задню частину циоб'єм заповнення шприца. ліндра при втягуванні голки за допомогою повного 10. Шприц за п. 5, який відрізняється тим, що переміщення вперед плунжера. конструкція, розташована всередині циліндра, що 18. Втяжний одноразовий шприц, що містить циобмежує подальше переміщення камери утримуліндр шприца, який має голку для ін'єкції рідини, вання голки у зворотному напрямку, залишаючись що виходить з передньої частини циліндра, і руу фіксованому положенні, містить конструкцію, хому рукоятку, яка виходить із задньої частини змонтовану всередині відкритої задньої частини циліндра, змонтовану з можливістю обмеженого циліндра. зворотно-поступального переміщення у циліндрі, 11. Шприц за п. 5, який відрізняється тим, що причому рухома рукоятка включає в себе передню конструкція містить пружинний затискач, який викінцеву частину, що має поршень, який знаходитьконаний з можливістю примусового зчеплення з ся у герметичному ковзному контакті з внутрішрукояткою, після того як рукоятка просунута впеньою частиною циліндра, в якому поршень утворед, до завершення ін'єкції і тим самим перешкорює у циліндрі змінювану камеру для рідини для джає подальшому витягуванню рукоятки у зворотрозміщення рідини для ін'єкції, задню кінцеву часному напрямку після зчеплення рукоятки із тину рукоятки, що має упор для великого пальця затискачем. для прикладення зусилля великого пальця до ру12. Шприц за п. 11, який відрізняється тим, що коятки, і примусово замикаючу конструкцію у цилірукоятка включає в себе упор для великого пальця ндрі, що обмежує друге зворотне переміщення для просування рукоятки вперед, причому упор рукоятки після першого зворотного переміщення для великого пальця виконаний з можливістю рукоятки для заповнення змінної камери для рідищільного входження у відкриту задню частину цини рідиною для ін'єкції і першого прямого переміщення рукоятки для виконання ін'єкції, який відріліндра при втягуванні голки за допомогою повного зняється тим, що голка виконана з можливістю переміщення вперед плунжера. 13. Шприц за п. 11, який відрізняється тим, що втягування і змонтована на втягувальній конструкрукоятка, яка виступає позаду камери утримуванції у передній частині циліндра з голкою, що вихоня голки, покрита зубцями по її довжині і включає в дить назовні при невтягнутому положенні і зсувасебе ковзаючий елемент на рукоятці, який у вихідється у напрямку втягування при втягуванні, ному положенні виконаний з можливістю ізолюпередня кінцева частина рукоятки виконана для вання пружинного затискача від рукоятки для виприведення в дію втягувальної конструкції для тягування назад плунжера для заповнення шприца втягування голки, причому передня кінцева частирідиною і після цього здатний переміщуватися на має камеру утримування голки і вказаний порвперед при переміщенні рукоятки вперед для звішень позаду змінюваної камери для рідини для льнення пружинного затискача для контакту з руприймання голки, що втягується, камера утримукояткою. вання голки має передній кінець і секцію із збіль14. Шприц за п. 5, який відрізняється тим, що шеним діаметром, примусово замикаюча конструконструкція, розташована всередині циліндра, що кція є стопором, розташованим для обмеження обмежує подальше переміщення камери утримузворотного переміщення камери утримування голвання голки у зворотному напрямку, містить пруки у межах циліндра, при контакті з вказаною збіжинний затискач, змонтований всередині відкритої льшеною секцією камери утримування голки, рузадньої частини циліндра у фіксованому положенкоятка являє собою двоелементну рукоятку, що ні, і ковзний елемент, що торкається рукоятки, має задню кінцеву частину і виконана з можливіспричому ковзний елемент виконаний з можливістю тю відділення від передньої кінцевої частини при утримування пружинного затискача на відстані від спробі витягування камери утримування голки за рукоятки при витягуванні рукоятки у зворотному стопор, при витягуванні задньої кінцевої частини напрямку і звільнення пружинного затискача для рукоятки, причому шприц виконаний без можливоконтакту з рукояткою при переміщенні вперед з сті повторного використання, якщо голка не втягрукояткою, коли рукоятка переміщується вперед у нута після використання. 19. Шприц за п. 18, який відрізняється тим, що циліндрі. 15. Шприц за п. 4, який відрізняється тим, що вказаний стопор утворений як конструкція у цилінконструкція, розташована всередині циліндра, що дрі, що дозволяє передній кінцевій частині рукоятобмежує подальше переміщення камери утримуки і камері утримування голки переміщуватися вання голки у зворотному напрямку, виконана з вперед стопора при натисненні на упор для велиможливістю зміни свого положення відносно цилікого пальця, і, якщо камера утримування голки ндра у процесі використання шприца. витягнута назад, вона торкається стопора при пе16. Шприц за п. 15, який відрізняється тим, що реміщенні у зворотному напрямку і створює силу конструкція містить пружинний затискач, який виопору, що перевищує силу, необхідну для віддіконаний з можливістю примусового зчеплення з лення рукоятки, гарантуючи, що голка залишаєтьрукояткою, після того як рукоятка просунута впеся у циліндрі, запобігаючи повторному викорисред, для завершення ін'єкції, і тим самим запобігає танню шприца. 20. Шприц за п. 19, який відрізняється тим, що подальшому витягуванню рукоятки у зворотному напрямку після зчеплення рукоятки із затискачем. рукоятка виконана з можливістю відділення від 17. Шприц за п. 15, який відрізняється тим, що камери утримування голки за допомогою розчепрукоятка включає в себе упор для великого пальця лення частин, що відділяються, без їх руйнування. 5 77204 6 21. Шприц за п. 19, який відрізняється тим, що назовні гострий кінчик, виконаний з можливістю задня кінцева частина рукоятки і камера утримузачеплення з циліндром шприца для запобігання вання голки з'єднані з можливістю відділення за витягуванню рукоятки. 28. Шприц за п. 27, який відрізняється тим, що допомогою з'єднання, що защіпається. 22. Шприц за п. 19, який відрізняється тим, що на затискач накриває частину, але не всі ступінчасті камері утримування голки розташована засувка зубці на задній кінцевій частині рукоятки. 29. Шприц за п. 23, який відрізняється тим, що біля переднього кінця, яка виконана з можливістю просування повз перший стопор при натисненні на примусово замикаюча конструкція, розташована рукоятку, причому засувка виконана з можливістю всередині циліндра шприца, для обмеження перепідходити впритул до стопора при витягуванні руміщення рукоятки у зворотному напрямку, містить коятки назад, визначаючи максимальний розмір конструкцію, змонтовану у фіксованому положенні змінюваної камери для рідини. відносно циліндра. 30. Шприц за п. 29, який відрізняється тим, що 23. Втяжний одноразовий шприц, що містить подовжений порожнистий циліндр шприца, який має вказана конструкція розташована всередині відкпередній кінець і відкриту задню частину, голку, що ритої задньої частини циліндра. 31. Шприц за п. 30, який відрізняється тим, що втягується, змонтовану з можливістю втягування на втягувальній конструкції, розташованій на перукоятка включає в себе упор для великого пальця редньому кінці циліндра шприца і виконаній з модля просування рукоятки вперед, причому упор жливістю зміщення при втягуванні у зворотному для великого пальця виконаний з можливістю напрямку, рухому рукоятку, яка має передню кінщільного входження у відкриту задню частину цицеву частину, що має поршень, який знаходиться у ліндра при втягуванні голки за допомогою повного герметичному ковзному контакті з внутрішньою переміщення вперед плунжера. 32. Шприц за п. 30, який відрізняється тим, що частиною циліндра, задню кінцеву частину, що має упор для великого пальця для прикладення зусилвказана конструкція, змонтована всередині відкриля великого пальця до рукоятки, який відрізнятої задньої частини циліндра у фіксованому полоється тим, що містить камеру утримування голки женні відносно циліндра, являє собою пружинний на передній кінцевій частині рукоятки всередині затискач, що має щонайменше один нахилений поршня для приймання голки, що втягується, і гострий кінчик, ізольований ковзною манжетою, примусово замикаючу конструкцію, розташовану розташованою на рукоятці, від стикання з рукоятвсередині циліндра шприца для обмеження перекою протягом початкового витягування рукоятки міщення рукоятки у зворотному напрямку і запобідля введення рідини у циліндр, дозволяючи одне гання її витягуванню з циліндра шприца після завитягування рукоятки у зворотному напрямку з стосування, причому голка, що втягується, початкового переднього положення відносно цилівиконана з можливістю безпечного розміщування ндра, причому ковзна манжета після цього здатна після використання в камері утримування голки переміщуватися вперед, не торкаючись пружинновсередині циліндра шприца без можливості витяго затискача при переміщенні плунжера вперед, гування за допомогою дій з рукояткою або витягувиконуючи ін'єкцію, внаслідок чого пружинний завання рукоятки. тискач здатний зачіплюватися з рукояткою для 24. Шприц за п. 23, який відрізняється тим, що на запобігання її витягуванню. 33. Шприц за п. 32, який відрізняється тим, що рукоятці розташована примусово замикаюча конструкція, виконана з можливістю переміщення тільзадня кінцева частина рукоятки має набір ступінки в одному напрямку від першого положення біля частих зубців, зверху яких знаходиться ковзна мазадньої частини рукоятки до другого положення нжета, розташована на рукоятці, причому ковзна ближче до передньої частини рукоятки, причому манжета має нахилену поверхню, яка забезпечує замикаюча конструкція виконана з можливістю рукоятці плунжера переміщення назад відносно примусового зачеплення з циліндром шприца і вказаної манжети, і ковзна манжета здатна переобмеження переміщення камери утримування голміщуватися вперед з рукояткою за допомогою заки у зворотному напрямку, після переміщення зачеплення вказаної поверхні з одним із зубців на микаючої конструкції вперед з першого положення. рукоятці. 25. Шприц за п. 24, який відрізняється тим, що 34. Втяжний одноразовий шприц, що містить покамера утримування голки розташована безпоседовжений порожнистий циліндр шприца, який має редньо попереду від другого положення замикаюпередню кінцеву частину і відкритий задній кінець, чої конструкції. голку, змонтовану на передній кінцевій частині 26. Шприц за п. 25, який відрізняється тим, що циліндра, двоелементну рухому рукоятку, змонтоголка виконана з можливістю втягування при нативану з можливістю зворотно-поступального пересненні великим пальцем на упор на задній частині міщення у циліндрі, причому рукоятка має елемент плунжера, після того як плунжер повністю просуголовки у передній частині, що має поршень, який нутий вперед у процесі ін'єкції. знаходиться у герметичному ковзному контакті з 27. Шприц за п. 25, який відрізняється тим, що внутрішньою поверхнею циліндра, і елемент рукозадня кінцева частина рукоятки має набір ступінятки, прикріплений з можливістю від'єднання до елемента головки, який відрізняється тим, що частих зубців, і примусово замикаюча конструкція містить затискач, що має нахилений всередину містить стопор, змонтований на циліндрі, що довідносно ступінчастих зубців язичок, який дозвозволяє вказаному елементу головки проходити ляє затискачу переміщуватися вперед і у той же стопор, коли елементи головки і рукоятки вставлечас запобігає переміщенню затискача назад, прині у вказану відкриту задню частину, і зусилля, чому затискач має щонайменше один нахилений прикладене до елемента рукоятки, у прямому на 7 77204 8 прямку, причому елемент рукоятки виконаний з опору стопора без руйнування частин, що відділяможливістю відділення від елемента головки при ються. 35. Шприц за п. 34, який відрізняється тим, що витягуванні елемента рукоятки, після того як вона пройшла стопор у прямому напрямку, причому вказана голка є голкою, що втягується, змонтовавказане відділення відбувається як від'єднання ною з можливістю втягування на передній кінцевій елемента рукоятки від елемента головки внаслідок частині циліндра. Даний винахід відноситься до медичних пристроїв для рідин, більш конкретно, до шприців з голкою, що втягується, які не можуть бути використані повторно після виконання ін'єкції. Область техніки, що відноситься до шприців, швидко розвивається в останні роки як наслідок терапії СНІД та інших інфекційних захворювань і неминучості випадкових уколів голками медичного персоналу при використанні голок для інфекційних пацієнтів. Використані шприци з голками, що виступають, представляють небезпеку для медичного персоналу, санітарів та інших, які беруть участь в утилізації. У рівні техніки описана множина шприців та інших медичних пристроїв з голками, що втягуються, які звичайно втягуються у циліндр або у камеру прийому голки всередині циліндра шприца. Найбільш довершені з втяжних шприців описані заявником у [патентах США №№5,385,551; 5,578,011; 5,632,733; 6,015,438; і 6,090,077], включених у даний опис у всій своїй повноті як посилання. Шприци, описані у зазначених вище патентах, втягуються автоматично за допомогою просування, що продовжується, рукоятки плунжера після завершення ін'єкції і виконані з можливістю застосування і втягування шприца однією рукою, таким чином, що медичному працівнику не потрібно контактувати із зараженою голкою. Автоматичне втягування цих пристроїв, що приводиться в дію плунжером, відбувається перед тим, як голка видаляється з пацієнта. Такі втяжні шприци придатні для масового виробництва при низькій вартості і високому ступені надійності та повторюваності операцій. Вони підходять для автоматизованого виробництва деталей і автоматизованого збирання для множини різних розмірів циліндрів, розмірів голок і для різного призначення. Незважаючи на те, що описані вище шприци та інші втяжні шприци виключають або значно зменшують проблему уколу голкою, існує потреба в одноразових шприцах, які не можуть бути повторно використані ні при яких обставинах. Більшість, якщо не всі, втяжних шприців потребують, щоб користувач зробив певні дії для ініціювання втягування голки, після того як була зроблена ін'єкція. Це залишає можливість повторного використання втяжних шприців, у випадку якщо користувач не втягнув голку після першого застосування шприца. Було запропоновано розв'язання цієї проблеми у випадку не втяжних шприців за допомогою різних пристроїв, що механічно фіксують рукоятку поршня після першого застосування шприца, але жоден з цих пристроїв не має голки, що втягується. Таким чином, голка залишається відкритою, і залишається можливість уколу голкою, незважаючи на те, що шприц не може бути використаний повторно, оскі льки поршень не може бути витягнутий повторно. Приклади шприців з рукоятками поршня, що фіксуються, але не втяжних, описані у [патенті США №5,000,737, виданому Free та ін., озаглавленому "Single Use Disposable Syringe"; патенті США №5,205,825, виданому Allison та ін., озаглавленому "Insertable Element for Preventing Reuse of Plastic Syringes"; патенті США №4,973,310, виданому Kosinski, озаглавленому "Single-Use Syringe"; патенті США №4,961,728, виданому Kosinski, озаглавленому "Single-Use Syringe having Misuse Resistant Features"; патенті США №5,531,691, виданому Shonfeld та ін., озаглавленому "Single Use Syringe Assembly"; і патенті США №5,562,623, виданому Shonfeld та ін., озаглавленому "Single-Use Syringe Assembly including Spring Clip Lock and Plunger"]. Опис цих патентів включений у даний опис у всій своїй повноті як посилання. Одноразові шприци, згадані вище, не можуть бути використані після ін'єкції, але заражена голка все ще виступає назовні і повинна бути закрита, видалена або яким-небудь іншим чином усунена, для того щоб шприц став безпечним. Таким чином, існує потреба у поліпшеному одноразовому шприці з голкою, яка втягується всередину циліндра шприца після застосування, і який не може застосовуватися повторно, незалежно від того, втягнута голка чи ні. Даний винахід являє собою втяжний одноразовий шприц, який має камеру затримання голки, що приводиться в дію за допомогою рукоятки, яка не може бути видалена з циліндра шприца. Відмітна ознака втягування усуває небезпеку, пов'язану з голкою, що виступає, після виконання ін'єкції. Примусово замикаюча конструкція гарантує, що шприц дійсно є одноразовим шприцом і не може бути повторно використаний. У різних варіантах здійснення винаходу рухомі частини, що складають елементи рукоятки і камери затримання голки, обмежені у зворотному переміщенні і розміщуються у циліндрі шприца після одного зворотного переміщення рукоятки при заповненні шприца рідиною і прямого переміщення рукоятки при виведенні рідини зі шприца. Винахід служить для виключення ризику, що втяжний шприц, який передбачається бути втягнутим після одного застосування, можливо, може бути використаний повторно, оскільки оператор вирішив не приводити в дію втягувальний механізм, тим самим, залишаючи голку відкритою для другого використання. Цього не може статися, оскільки примусово замикаюча конструкція запобігає витягуванню камери затримання голки за допомогою блокування її витягування. Камера затримання голки залишається у циліндрі незалежно від того, приведений в дію 9 77204 10 втягувальний механізм чи ні і незалежно від того, під дією зусилля, меншого, ніж зусилля, необхідне втягнута голка чи ні. Це передбачає, що дана віддля проходження другого стопора повз перший мінна риса винаходу також може бути застосована стопор у зворотному напрямі. Переважно, рукояту не втяжних шприцах, в яких голка закріплена на ка відділяється від камери затримання голки шляпередньому кінці циліндра, і це може розглядатися хом розчеплення частин, що відділяються, без їх як ще один аспект винаходу, розкритого у даному руйнування. описі. У випадку не втяжного шприца винахід праПерший варіант здійснення винаходу перевацює таким же чином, обмежуючи або запобігаючи жно додатково включає в себе засувку на передній витягуванню рукоятки (плунжера) з циліндра. Яккінцевій частині, яка може проходити повз перший що рукоятка не може бути витягнута назад другий стопор при натисненні на рукоятку, перед тим як раз, шприц не може бути повторно заповнений повз перший стопор пройде другий стопор. Доти, рідиною. доки другий стопор не пройшов вперед повз перПодовжений порожнистий циліндр шприца, що ший стопор, рукоятка може бути витягнута для має передній кінець і відкриту задню сторону, має наповнення шприца. Засувка на передньому кінці голку, що втягується, змонтовану з можливістю камери затримання голки обмежує величину звовтягування на втягувальній конструкції, яка розтаротного переміщення рухомих частин, що визнашована на передньому кінці циліндра шприца і чає розрахунковий максимальний об'єм заповнензміщується при втягуванні у поздовжньому звороня шприца. Засувка приходить у контакт з першим тному напрямі. Рухомі частини, які містять рукоятстопором. Однак, при натисненні на плунжер для ку, приєднану до камери затримання голки, виковиконання ін'єкції, другий стопор на задній стороні нують у циліндрі функцію звичайного плунжера камери затримання голки, або в якому-небудь іншприца. Передня кінцева частина камери затришому проміжному положенні у камері затримання мання голки має поршень, змонтований з ковзним голки, проходить повз перший стопор і тим самим герметичним контактом з внутрішньою частиною забезпечує описану вище відмітну ознаку обмециліндра. Рухомі частини переміщуються за допоження, що приводить до розділення двоелементмогою рукоятки, що виходить з відкритої задньої ної рукоятки при витягуванні рукоятки у зворотносторони циліндра. Задня кінцева частина елеменму напрямі. Після того як рукоятку просувають та рукоятки має упор для прикладення зусилля вперед так, що всі стопори виявляються за первеликого пальця до рукоятки. Камера затримання шим стопором у циліндрі, шприц може бути споголки має герметично закупорений отвір, що відкрожнений і втягувальний механізм приведений в ривається, у передній частині для прийому голки, дію за допомогою переміщення, що продовжуєтьщо втягується, у камеру затримання голки, при ся, рукоятки вперед. приведенні в дію втягувального механізму при Другий варіант здійснення винаходу має подопереміщенні вперед плунжера, після того, як рідивжений порожнистий циліндр шприца, який перена була виведена у процесі проведення ін'єкції важно має голку, що втягується, змонтовану з мопацієнту. Втягування голки у камеру затримання жливістю втягування на втягувальній конструкції голки ініціюється при переміщенні вперед камери на передньому кінці циліндра шприца і зміщується затримання голки у напрямі до втягувальної конспри втягуванні у зворотному напрямі. Він має рутрукції у відповідь на переміщення рукоятки після хому рукоятку на циліндрі шприца, що має передзавершення ін'єкції. ню кінцеву частину з поршнем, який утворює ковзПримусово замикаюча конструкція розташований герметичний контакт з внутрішньою частиною на всередині циліндра шприца, обмежуючи перециліндра, задню кінцеву частину з упором для міщення камери затримання голки у зворотному прикладення зусилля великого пальця до рукоятки напрямі та запобігаючи її витягуванню з циліндра і камеру затримання голки у передній кінцевій часшприца після одного застосування. Примусово тині для прийому голки, що втягується. У другому замикаюча конструкція виконана таким чином, що варіанті здійснення винаходу примусово замикаюне впливає на зворотне переміщення і одне пряме ча конструкція також розташована всередині циліпереміщення рухомих частин до повного заверндра шприца. Це обмежує переміщення рукоятки у шення прямого переміщення, але подальше перезворотному напрямі та запобігає її витягуванню з міщення камери затримання голки у зворотному циліндра шприца після одного застосування. Однапрямі обмежене для затримання вказаної каменак у другому варіанті здійснення винаходу замири всередині циліндра шприца. каюча конструкція може переміщуватися відносно У першому варіанті здійснення винаходу прициліндра. мусово замикаюча конструкція закріплена всереНа рукоятці розташована замикаюча конструкдині циліндра у фіксованому положенні. Замикаюція, яка може переміщуватися тільки в одному начу конструкцію складає елемент, що має діаметр прямі, з першого положення біля задньої частини циліндра і утворює перший стопор, тоді як камера рукоятки до другого положення, ближче до передзатримання голки має секцію із збільшеним діаменьої частини рукоятки. Замикаюча конструкція витром і яка утворює другий стопор, причому другий конана з можливістю примусового зачеплення з стопор може бути просунутий повз перший стопор циліндром шприца і обмеження переміщення кау прямому напрямі при натисненні на рукоятку, мери затримання голки у зворотному напрямі, пісале який не дозволяє переміщення у зворотному ля того як замикаюча конструкція переміщена впенапрямі, при витягуванні рукоятки. Перший варіант ред з першого положення. Камера затримання здійснення винаходу додатково має елемент рукоголки переважно розташована безпосередньо ятки, що приєднується до камери затримання голспереду від другого положення замикаючої конски з можливістю від'єднання і відділяється від неї трукції. Переважно, рукоятка має набір ступінчас 11 77204 12 тих зубців і примусово замикаюча конструкція пеца, винахід відноситься головним чином до аспекреважно являє собою затискач, що має язичок, ту одноразового застосування і, таким чином, монахилений всередину відносно ступінчастих зубже застосовуватися у шприцах з фіксованими голців, що дозволяє затискачу переміщуватися на ками також як і шприцах з голками, змонтованими рукоятці у прямому напрямі, але запобігає перез можливістю втягування. міщенню затискача у зворотному напрямі. ЗатисФіг.1 - поздовжній переріз першого варіанту кач має, щонайменше, один нахилений назовні здійснення винаходу, що має камеру затримання гострий кінчик, який зачіплюється з циліндром голки і рукоятку, що відділяється, яка показана у шприца, запобігаючи витягуванню рукоятки. Гострі положенні перед заповненням, кінчики просто ковзають вздовж поверхні рукоятки, Фіг.2 - переріз по лінії 2-2 на Фіг.1 рукоятки і оскільки вони нахилені назад, але запобігають упора для великого пальця першого варіанту здійзворотному переміщенню, яке приводить до того, снення винаходу, що гострі кінчики проникають у внутрішню поверхФіг.3 - поздовжній переріз першого варіанту ню циліндра. Переважно, затискач накриває часздійснення винаходу за Фіг.1 з плунжером, витягтину, але не всі ступінчасті зубці заднього кінця нутим назад до стопора, у положення максимальциліндра, маючи форму, трохи більшу, ніж півного наповнення, кільце. Фіг.4 - поздовжній переріз шприца за попередТретій варіант здійснення винаходу включає в німи фігурами після переміщення рукоятки у посебе відмітні ознаки всіх інших шприців за першим ложення завершення ін'єкції, і другим варіантами здійснення за винятком різних Фіг.5 - поздовжній переріз шприца за попередпримусово замикаючих конструкцій. У третьому німи фігурами, що показують розчеплення рукоятваріанті здійснення винаходу примусово замикаюки, у випадку, якщо рукоятку витягують з положенча конструкція, що обмежує переміщення рукоятки ня за Фіг.4 у положення за Фіг.5, без ініціювання у зворотному напрямі, розташована всередині втягування, циліндра шприца у фіксованому положенні відносФіг.5А - збільшений поздовжній переріз середно циліндра. Більш точно, вказана конструкція роньої частини першого варіанту здійснення винахозташована всередині відкритої задньої частини ду за Фіг.5, що показує камеру затримання голки циліндра. Конструкція, розташована всередині та ущільнення плунжера у положенні за Фіг.5 певідкритої задньої частини циліндра у фіксованому ред тим, як проведено втягування, положенні відносно циліндра, переважно являє Фіг.5В - стопор у циліндрі, видимий по лінії 5Всобою пружинний затискач, що має гострий кінчик, 5В за Фіг.5, один або декілька, нахилені вперед, які ізольовані Фіг.5С - альтернативний варіант стопора за ковзною манжетою, розташованою на рукоятці, від Фіг.5В, який показує, що стопор може являти созіткнення з рукояткою у процесі початкового витябою набір з одного або декількох радіальних вигування рукоятки, для введення рідини у циліндр. ступів, Це допускає одне витягування рукоятки у зворотФіг.5D - альтернативне розташування стопора ному напрямі з початкового переднього положення за Фіг.5В і 5С, що може бути корисним для визнавідносно циліндра без зачеплення пружинних вісчення ходу шприца, тер з рукояткою. Коли плунжер переміщується у Фіг.6 - поздовжній переріз шприца за попередпрямому напрямі, ковзна манжета переміщується німи фігурами з голкою, втягнутою у камеру завперед, і не контактує з гострими кінчиками прутримання голки, і рукояткою у максимально просужинного затискача, внаслідок чого пружинний занутому вперед положенні з упором для великого тискач зачіплюється з рукояткою, запобігаючи її пальця, зафіксованим в отворі задньої частини витягуванню. У третьому варіанті здійснення винациліндра шприца, ходу задня кінцева частина рукоятки має набір Фіг.7 - поздовжній переріз за Фіг.6, що показує ступінчастих зубців, аналогічних другому варіанту відділення рукоятки від камери затримання голки у здійснення винаходу, на яких розміщується маншприці за Фіг.6, якщо рукоятка витягується назад жета, розташована на рукоятці. Ковзна манжета до втягування голки, має похилу поверхню, яка дозволяє рукоятці плуФіг.8 - поздовжній переріз другого варіанту нжера переміщуватися у зворотному напрямі відздійснення винаходу, що має голку, змонтовану з носно манжети, але манжета має засувку, яка заможливістю втягування, камеру затримання голки, чіплюється за край ступінчастого зубця, що ступінчасту рукоятку, що має набір ступінчастих викликає її переміщення разом з рукояткою вперед зубців і примусово замикаючу конструкцію, до від пружинного затискача. Пружинні затискачі проскладу якої входить затискач, показаний у першосто проходять зверху ступінчастих зубців без взаму положенні біля задньої частини рукоятки, ємодії при переміщенні рукоятки вперед, але при Фіг.9 - перспективний вигляд ілюстративного русі рукоятки назад гострі кінчики входять у рукояваріанту затискача за Фіг.8-14, тку і запобігають будь-якому переміщенню рукоятФіг.10 - поздовжній переріз шприца за Фіг.8 з ки назад. Стопорна поверхня на задній частині рукояткою, витягнутою для набору рідини у шприц, камери затримання голки може торкатися манжети переміщуючи тим самим затискач у друге полоі запобігає подальшому висуванню рукоятки після ження ближче до передньої частини рукоятки, того, як рукоятка була максимально витягнута наФіг.11 - поздовжній переріз одноразового втязад. Манжета захоплюється у циліндрі. жного шприца за Фіг.8 і 10 з рукояткою, повністю Хоча даний винахід є найбільш ефективним у просунутою вперед для завершення ін'єкції, поєднанні з голкою, що втягується, закріпленою на Фіг.12 - поздовжній переріз одноразового втягувальній конструкції у передній частині шпришприца за Фіг.11 з рукояткою, максимально про 13 77204 14 сунутою вперед за положення повної ін'єкції, що шприц дійсно втягнутий. приводить до втягування голки у камеру затриВтяжний одноразовий шприц даного винаходу мання голки, у загальному випадку позначений на Фіг.1 посилаФіг.13 - поздовжній переріз альтернативного льною позицією 10. Шприц 10 має подовжений виконання другого варіанту здійснення винаходу, в порожнистий циліндр 12 шприца, що має передню якому рукоятка приєднана з можливістю відділенкінцеву частину 14 і відкриту задню кінцеву частиня до задньої частини камери затримання голки ну 16. Голка 18, що втягується, змонтована з можспособом, подібним до першого варіанту здійсливістю втягування на втягувальній конструкції 20, нення винаходу, з плунжером у положенні повнісяка включає в себе подовжений голкотримач 22, тю завершеної ін'єкції, що має спереду фланець, який розташовується в Фіг.14 - шприц за Фіг.13, в якому плунжер був отворі 24 попереду передньої кінцевої частини 14, просунутий далі вперед з положення за Фіг.13 для запобігаючи переміщенню вперед. Невелика часвтягування голки у камеру затримання голки, тина голкотримача на Фіг.1 помітна виступаючою Фіг.15 - поздовжній переріз третього варіанту вперед за межі циліндра. Фіксуючий елемент 26, здійснення винаходу, який має таку ж голку, що що відділяється, являє собою кільцеподібну консвтягується, і камеру затримання голки, що і на потрукцію, зчеплену за допомогою тертя з можливіспередніх фігурах, але з іншою примусово замикатю від'єднання по поверхні поділу 28 з подовжеючою конструкцією, яка дозволяє один раз витягуною головкою 30 фіксуючого елемента 26. вати назад рукоятку для наповнення шприца, Поверхня поділу орієнтована у напрямі втягуванФіг.16 - перспективний вигляд пружинного заня. Фіксуючий елемент 26 разом з головкою 30 тискача за Фіг.15, що показує переважний набір голкотримача 20 переважно щільно притиснутий пружинних гострих кінчиків, до внутрішньої бічної стінки 32 передньої частини Фіг.17 - поздовжній переріз, що показує третій 14, і таким чином вони утримуються проти втягуваріант здійснення винаходу за Фіг.15 після того, вального зусилля, що створюється стисненою як рукоятку витягнули у положення, яке відповідає пружиною 34. Пружина 34 має один кінець, розтаФіг.10, шований на виступі спереду частини 14, і задній Фіг.18 - поздовжній переріз, що показує, як звікінець притиснутий до внутрішньої сторони головльняється пружинний затискач, зчіплюючись з руки 30 голкотримача 22, не притискаючись до фіккояткою, якщо рукоятка починає переміщуватися суючого елемента 26, що видаляється. Голка 18 вперед при виконанні ін'єкції і, тим самим, запобізакріплена у голкотримачі 22 за допомогою адгегаючи помітному переміщенню рукоятки назад, зиву 36. Фіг.19 - поздовжній переріз шприца за третім Шприц приводиться в дію за допомогою руховаріантом здійснення за Фіг.18 після того, як рукомих частин, що включають в себе рукоятку 38, ятка була просунута вперед, у положення заверприкріплену з можливістю від'єднання до камери шення ін'єкції. 40 затримання голки за допомогою з'єднання 42, У наведеному нижче описі однакові частини що фіксується, яке, переважно, утворює з'єднання, позначаються однаковими посилальними позиціящо защіпається, на передній частині 44 рукоятки ми. Частини, показані на кресленнях, переважно є 38 із задньою частиною камери 40 затримання круговими або циліндричними. голки. Рукоятка 38 переважно має осердя 76 з Втяжний одноразовий шприц за першим варінапрямними ребрами 78 і упором 70 для великого антом здійснення розкритий на Фіг.1-7 у зв'язку з пальця, як показано на Фіг.2. Затискачі 80 для памодифікаціями втяжного шприца за Фіг.1-3 [патенльців діють разом з упором 70 для великого пальту США №5,632,733]. Хоча деталі переважного ця, дозволяючи діяти однією рукою. Як видно на варіанту втяжного шприца можуть бути знайдені у Фіг.7, передня частина 44 рукоятки 38 має канавку наведеному посиланні, так само як і в інших поси46, яка сполучається з можливістю витягування з ланнях, наведених у даному описі при описі рівня одним або декількома виступами 48 на задній частехніки, його основні атрибути будуть стисло витині камери 40 затримання голки, утворюючи з'єдкладені у даному описі у зв'язку з даним винахонання 42, що фіксується. Величина зусилля, необдом. Даний винахід забезпечує примусове замихідного для вивільнення елемента 38 рукоятки з кання ручки плунжера для запобігання повторному елемента 40, менша, ніж зусилля, необхідне для використанню, навіть у випадку, якщо шприц не витягування камери затримання голки за стопор був втягнутий після першого застосування. Необна циліндрі. Рукоятка відділяється від камери західно зрозуміти, що даний винахід не обмежується тримання голки, залишаючи камеру затримання конкретним втягувальним пристроєм або конструголки у циліндрі. кцією, і він може застосовуватися з іншими приРухомі частини 38, 40 разом функціонують як строями з голкою, що втягується, особливо з тарухомий плунжер, розміщений для зворотноким, що приводиться в дію, просуванням вперед поступального переміщення у циліндрі 12 з ущільрукоятки плунжера після завершення ін'єкції. Існує ненням поршня, що утворює ковзний герметичний множина пристроїв, що втягують голки у зворотконтакт з внутрішньою частиною циліндра 12. Каному напрямі в отвір плунжера. [Наприклад, памера 40 затримання голки має передню частину тент США №5,407,436, виданий Toft, або патент 50 з ущільненням 52 поршня, розміщеним на ній. США №5,713,952, виданий Pressly], можуть бути Ущільнення 52 утворює ковзний герметичний конполіпшені, використовуючи даний винахід. В такт з внутрішньою поверхнею 54 циліндра 12, тим останньому випадку, хоча рукоятка плунжера має самим, утворюючи змінну камеру 56 для рідини елемент, який не дозволяє повторного викорисперед переднім кінцем 50 камери 40 затримання тання, вона функціонує тільки у випадку, якщо голки. Камера затримання голки має отвір на сво 15 77204 16 єму передньому кінці, закритому пробкою, що випоказаним на Фіг.1 на задній частині камери задаляється, або іншим засобом 60 закупорювання, тримання голки. Однак якщо того вимагає геометякий переважно утримується в отворі на терті. рія, розширення по діаметру може бути перенесеКамера 40 затримання голки має ділянку 58 не вперед від задньої частини камери затримання затримання для затримання голки, що втягується, і голки. Основою для різного розташування розшипробку 60, що видаляється, яка закриває отвір у рення по діаметру на камері затримання голки камері 58 з можливістю ковзного переміщення. може бути різниця у натисненні перед заповненКрайня передня частина передньої кінцевої частиням для утворення різних об'ємів заповнення для ни 50 містить наконечник 62, який служить для різних доз. Перший і другий стопори 66, 68 склаконтакту з фіксуючим елементом 26 і переміщення дають примусово замикаючу конструкцію. Хоча його у ділянку 64 за головку 30 голкотримача у змінювана камера 56 для рідини у положенні готопередній частині 14. Це здійснюється автоматично вності до заповнення здається досить великою, при переміщенні вперед рукоятки з "положення насправді, вона складає тільки відносно невелику завершення ін'єкції", показаного на Фіг.4. Подальчастину максимального об'єму шприца і є дуже ше переміщення вперед рукоятки від положення малою в абсолютних одиницях для шприців з рухомих частин за Фіг.4 переміщує фіксуючий об'ємом 1см3 або ½см3. Як буде показано, полоелемент, що має кільцеву форму, і витісняє пробку ження стопора 66 і довжина і діаметр камери 40 і 60, тим самим, відкриваючи ділянку 58 затримання циліндра 12 визначають об'єм заповнення. Камера і звільняючи голку 18 для втягування у ділянку 58, затримання голки має такі розміри і розташовуєтьяк показано на Фіг.6. Конструкція, описана вище, ся таким чином, щоб у ній повністю розміщувалася надає шприц з голкою, що втягується, який запобіголка 18 так, щоб після втягування гострий кінчик гає уколам голкою і який не можна з легкістю виконе виступав назовні. ристати повторно, оскільки частини від'єднуються На Фіг.3 показаний наступний етап у процесі одна від одної після втягування, і упор для великозаповнення, коли користувач може вільно витягнуго пальця щільно входить у відкриту задню частити рукоятку шприца назад до моменту, коли засувну 16 циліндра 12. Даний винахід йде ще далі, ка 72 на передньому кінці камери 40 затримання роблячи неможливим контакт з голкою або іншими голки не зачепиться за перший стопор 66. Це зачастинами, якщо шприц втягнутий, і не допускаючи безпечує користувачеві тактильний сигнал, який повторного наповнення, якщо шприц не втягнутий. вказує, що шприц повністю заповнений рідиною Більш значимим є те, що на внутрішній повердля ін'єкції. хні 54 циліндра 12 шприца передбачена примусоФіг.4 ілюструє наступний етап у роботі зі во замикаюча конструкція 66, до складу якої вхошприцом, коли голку вводять пацієнту (не показадять елемент або елементи, що виступають но), і плунжер переміщують вперед у положення радіально всередину, виконані для обмеження завершення ін'єкції. При цьому передня кінцева переміщення камери 40 затримання голки у зворочастина камери 40 затримання голки розташовутному напрямі і запобігання її витягуванню з циліється таким чином, що переміщення вперед накондра шприца після одного застосування. Переванечника 62 може послідовно почати видалення жно камера 40 затримання голки має подовжений пробки 60 з отвору камери 50 затримання голки і задній кінець 68, який взаємодіє з примусово зазсуву фіксуючого елемента 26 з головки 30 голкомикаючою конструкцією 66 на внутрішній частині тримача 22 втягувального вузла 20. Це досягаєтьциліндра шприца. Зазор між ними такий, що вона ся при натисненні на упор 70 для великого пальця може бути просунута повз замикаючу конструкцію до щільного входження упора 70 для великого 66 у прямому напрямі під дією зусилля великого пальця в отвір 74 на розширеному задньому кінці пальця, прикладеного до упора 70 для великого 16 циліндра 12. Це приводить до положення голки, пальця. Однак, після того як рукоятка шприца 38, що втягується, за Фіг.6, де голка, що втягується, 40 просунута вперед так, що задній кінець 68 кавтягнута у камеру затримання голки разом з пробмери 40 затримання голки пройшов повз конструккою перед нею. Упор 70 для великого пальця вхоцію 66, будь-яка спроба зворотного переміщення дить в отвір 74. У цьому положенні голка втягнута не може бути виконана, оскільки елемент 38 рукоу безпечне положення, і рукоятка щільно вставлеятки від'єднується від елемента 40 камери затрина у відкриту задню частину циліндра шприца, мання голки, як показано на Фіг.5 і 7. запобігаючи повторному застосуванню. На Фіг.1 показане положення шприца у стані Проте, якщо користувач відмовиться втягувати готовності до заповнення. Рукоятка 38, 40 просушприц після досягнення положення за Фіг.4, перенута вперед так, щоб привести у контакт задню ходимо не до Фіг.6, але до Фіг.5. На Фіг.5 показано, частину камери затримання голки з тим, що буде що спроба витягнути рухомі частини, витягуючи називатися першим стопором 66, до складу якого елемент 38 рукоятки, тільки приведе до того, що входить конструкція, яка має діаметр циліндра, у другий стопор 68, переважно розташований на фіксованому положенні всередині циліндра. Задзадній частині камери 40 затримання голки, увійде ній кінець 68 камери 40 затримання голки перевав контакт з першим стопором 66, після чого він не жно включає в себе те, що буде називатися друзможе переміщуватися далі. Елемент 38 рукоятки гим стопором, який взаємодіє з першим стопором, просто відділяється від камери 40 затримання голзапобігаючи подальшому переміщенню рухомих ки шляхом розчеплення з'єднання 42, що защіпачастин вперед без прикладення помітного зусилється, не залишаючи доступу до внутрішніх частин ля. Другий стопор переважно являє собою розшишприца. Канавка 46 у передній частині 44 рукоятки рення по діаметру циліндричної камери затриман38 розчіпляється з виступом або виступами 48. У ня голки з найбільш відповідним розташуванням, процесі розчеплення може виникнути легка дефо 17 77204 18 рмація частин. Як можна бачити на Фіг.4 і 5, навіть позначатися штрихами. Шприц другого варіанту якщо елемент 38 рукоятки буде повторно вставлездійснення у загальному випадку позначається ний у задню частину циліндра, у змінній камері посилальною позицією 10’. Втяжний шприц 10’ має буде неадекватний заповнюваний об'єм при поточно таку ж голку 18, змонтовану з можливістю вторному використанні шприца. втягування, і втягувальну конструкцію 20, що і пеФіг.5А являє собою збільшення середньої часрший варіант здійснення. Він має циліндр 12’ тини Фіг.5 між лініями розриву, показаними на шприца, який відрізняється від першого варіанту Фіг.5. При цьому засувка 72 видима більш детальздійснення тим, що він не має такої ж примусово но у переважному вигляді кільцевого зубцеподібзамикаючої конструкції і не має збільшеної задньої ного радіального виступу на передній частині 50. кінцевої частини 16. Циліндр 12’ шприца має пеЗадня частина 68 камери 40 затримання голки редню кінцеву частину 14 і відкриту задню частину може мати поверхню 82 із збільшеним діаметром, 84. Рухома рукоятка закріплена з можливістю звояка має краї, що виступають до першого стопора ротно-поступального руху у циліндрі 12’ шприца, і 66. Виступи 48 засувки видимі на задньому кінці містить камеру 40’ затримання голки, приєднану камери 40 затримання голки, які входять у канавку до елемента 38’ рукоятки. Передня кінцева части46, видиму на Фіг.5 елемента 38 рукоятки, яка буна 50 рухомої рукоятки включає в себе таке ж ущіла витягнута. Фіг.5В є перерізом, який показує, що льнення 52 поршня і пробку 60, що видаляється стопор 66 може бути безперервною конструкцією при ковзному переміщенні, які вже обговорювалипо внутрішньому діаметру циліндра 12. Фіг.5С пося для першого варіанту здійснення. Задня кінцева казує, що стопор 66 може являти собою набір рочастина пересувної рукоятки має елемент 86 назширених ділянок або елементів, що виступають конечника, що утворює упор для великого пальця радіально всередину, розташованих таким чином, на задньому кінці рукоятки, через який до рукоятки щоб торкатися і фіксувати задню частину 68 камедодається зусилля великого пальця. Камера 40’ ри 40 затримання голки, тим самим, запобігаючи її затримання голки або приєднана, або приєднана з витягуванню за допомогою рукоятки 38. Аналогічможливістю від'єднання до елемента 38’ рукоятки, но, якщо стопор 66 є безперервним, задній кінець але тільки для цілей виробництва. Якщо ці дві часкамери 40 затримання голки, що несе другий стотини рухомого елемента виготовляються окремо, пор 68, може бути розривним. Один або інший вони повинні бути з'єднані способом, що не допусповинен бути безперервним, для того, щоб було кає їх роз'єднання, таким як зварювання, склеювідсутнім кутове положення камери затримання вання, або інший спосіб постійного з'єднання, або, голки, при якому її можливо витягнути з циліндра переважно, повинні бути виготовлені способом за допомогою рукоятки. формування як одна рухома рукоятка. Фіг.5D ілюструє, що задній кінець камери 40 Другий варіант здійснення винаходу відрізнязатримання голки може бути модифікований як ється від першого варіанту здійснення тим, що пряма задня частина 68’ на Фіг.5D, яка має розміпримусово замикаюча конструкція переважно яври, що дозволяють пройти через отвір, що утволяє собою металевий затискач 88, показаний на рюється стопором 66. Як альтернатива, частина Фіг.9. Затискач 88 має на основній частині 94 язи69 із збільшеним діаметром на зовнішній частині чок 90 і одну або декілька пар фіксуючих зубців 92. камери 40 затримання голки може бути розташоЯзичок 90 злегка нахилений всередину, взаємодівана у різних поздовжніх положеннях, працюючи ючи з набором ступінчастих зубців 96, розташоваяк упор для примусового стопора 66. Частина 69 із них вздовж елемента рукоятки рухомих частин збільшеним діаметром може розглядатися як друпозаду камери 40’ затримання голки. гий стопор, що взаємодіє з першим стопором 66, Фіг.8 ілюструє початкове положення втяжного обмежуючи зворотне переміщення камери затриодноразового шприца за другим варіантом здійсмання голки. Другий стопор 69 працює точно танення. У початковому положенні рухома рукоятка ким же чином, що і збільшена задня кінцева часповністю просунута вперед у корпусі шприца, так тина 68 камери 40 затримання голки за що вона злегка торкається механізму 20 втягуванпопередніми фігурами, де вона може бути просуня, не викликаючи втягування. Це може бути легко нута через отвір у конструкції 66 при переміщенні зроблено, використовуючи тактильні відчуття опевперед під дією зусилля, прикладеного до упора ратора, який підводить пробку 60 до головки 30 70 для великого пальця. Якщо після цього корисголкотримача. Примусово замикаюча конструкція тувач намагається витягнути рукоятку назад, час88 розташована на елементі 38’ рукоятки і може тина 69 із збільшеним діаметром вступає у контакт переміщуватися з першого положення 98 за Фіг.8 у з конструкцією 66 і потребує прикладення зусилля, друге положення 100. Це досягається простим що перевищує необхідне, для відділення рукоятки витягуванням пересувної рукоятки назад відносно 38 від камери 40 затримання голки. Це являє социліндра шприца. Примусово замикаюча конструбою просто альтернативний спосіб забезпечення кція, що включає в себе затискач 88, може перерізних переміщень рукоятки відносно циліндра, що міщуватися тільки в одному напрямі, від першого може бути корисним при визначенні ходу для конположення біля задньої частини рукоятки у друге кретного шприца для введення необхідної дози. положення ближче до передньої частини рукоятки. На Фіг.8-14 представлений другий варіант Гострі кінчики 92 виконані з можливістю зачепленздійснення втяжного одноразового шприца, що ня з внутрішньою поверхнею 102 циліндра 12’ при має переважний механізм втягування, розкритий спробі переміщення затискача у зворотному нана попередніх фігурах, для якого будуть викориспрямі разом з рукояткою. Оскільки гострі кінчики 92 товуватися ті ж посилальні позиції. Модифікації направлені назад, вони можуть вільно ковзати по частин, показаних у попередньому описі, будуть внутрішній поверхні 102 при переміщенні затиска 19 77204 20 ча у циліндрі вперед. Язичок 90 проходить зверху згаданих при описі рівня техніки. країв зубців 96 при русі рукоятки назад відносно Фіг.13 і 14 відповідають Фіг.11 і 12. Шприц 10" затискача 88 таким чином, що при витягуванні рувідрізняється від шприца 10' за Фіг.11 і 12 тільки коятки назад ступінчасті зубці просто проковзують тим, що рукоятка 38" з'єднана з камерою 40" завідносно затискача, і затискач може бути перемітримання голки з можливістю від'єднання, за дощений у друге положення 100 за Фіг.10 з першого помогою рознімного з'єднання 106. Задня кінцева положення 98 за Фіг.8. Фіг.10 ілюструє положення частина камери 40" затримання голки має канавку рукоятки відносно затискача 88 після того, як у 108, яка переважно являє собою кільцеву канавку і камеру 56 для рідини через голку 18 введений передній кінець елемента 38" рукоятки має, перемаксимальний об'єм рідини. Камера 40’ затриманважно, кільцевий радіальний виступ 110 у формі ня голки розташовується безпосередньо спереду виступної ділянки, фіксованої на передній кінцевій від другого положення замикаючої конструкції 88. частині елемента 38" рукоятки, який входить у каТаким чином, видно, що затискач утворює заминавку 108. За допомогою рознімного з'єднання 106 каючу конструкцію. рухомі частини, що включають в себе елемент 38" На Фіг.11 показане положення рухомої рукоятрукоятки і камеру 40" затримання голки, утворюки у положенні завершення ін'єкції після того, як ють двоелементну конструкцію, що спрощує форвся рідина буде виведена із змінної камери 56. мування і збирання і дозволяє змінювати одну з Можна бачити, що нахилений всередину язичок 90 частин, залишаючи в той же час розміри другої затискача 88 зачіплюється зі зворотним краєм зучастини, що відділяється, стандартними. Наприбця 96 і переміщується вперед з рухомою рукоятклад, елемент рукоятки може бути зроблений докою 38’, 40’. Нахилені назад гострі кінчики 92 просвшим або коротшим і використовуватися з однією і то проковзують по внутрішній поверхні циліндра тією ж камерою затримання голки, або камера 12' шприца, не заважаючи переміщенню вперед затримання голки може мати різну довжину, при рухомої рукоятки. використанні стандартного елемента 38" рукоятки. Фіг.12 ілюструє, як шприц 10' за другим варіаОднією з причин зміни камери затримання голки нтом здійснення втягує свою голку за допомогою може бути використання голок різної довжини. Це простого натиснення на упор 86 для великого патакож є ще одним способом зміни ходу поршня льця і переміщення рухомої рукоятки з положення для зміни максимальної дози. Довжина циліндра завершення ін'єкції за Фіг.11 у положення втягуможе змінюватися, але довжина циліндра не є вання за Фіг.12. Можна бачити, що кільце 26 втяважливою, оскільки затискач 88, що працює точно гувального механізму було видалене з головки 30 так само, як було описано вище у зв'язку з Фіг.8голкотримача 22 наконечником 62 у ділянку 64, і 12, не допускає витягування рукоятки 38" і камери голкотримач зі стиснутою пружиною і голка пере40" затримання голки після здійснення першої ін'ємістилися у зворотному напрямі після видалення кції. Рукоятка не може бути витягнута незалежно пробки з передньої кінцевої частини камери 40’ від того, приведений в дію втягувальний механізм затримання голки і були втягнуті у камеру, і утри20 чи ні. муються в ній пружиною 34. Частини мають такі На Фіг.15-19 представлений третій варіант розміри, що вся голка цілком, включаючи вістря, здійснення винаходу, який буде позначатися як ховається у циліндрі 12’. Описане вище є замикашприц 11. Шприц 11 переважно являє собою втяючою конструкцією, розміщеною всередині цилінжний шприц за Фіг.1-7 з певними виключеннями, дра, яка не впливає на одне зворотне переміщенперерахованими нижче. Частини, не показані на ня і одне пряме переміщення рухомої рукоятки. Фіг.15-19, повинні розглядатися як ідентичні таким Тепер, однак, примусово замикаюча конструкція за першим варіантом здійснення до заднього кінця 88 розташовується у другому положенні за Фіг.12. камери затримання голки включно. Задня кінцева Будь-яке зворотне переміщення камери затриманчастина 112 циліндра 12 модифікована таким чиня у зворотному напрямі обмежене затискачем 88, ном, що у ній розміщується конструкція 114 пруоскільки проковзні гострі кінчики 92, тепер розтажинного затискача, показана на Фіг.16. Циліндр шовані так, що вони проникають у внутрішню помає розширений задній кінець позаду захоплюваверхню 102 циліндра 12і, тим самим не допускаючів 80 для пальців, подібний до задньої частини 16 чи зворотного переміщення рукоятки за першого варіанту здійснення. Він також має отвір допомогою контакту нижньої частини затискача 88 74, в який повністю входить упор 70 для великого із заднім кінцем 104 камери 40’ затримання голки. пальця на задній частині рукоятки 116, але має Оскільки затискач не може переміщуватися у зворозділову поверхню 118, що звужується, безпосеротному напрямі і блокує зворотне переміщення редньо за отвором 74. Бортик 118 утворює канавку камери 40' затримання голки, видно, що рукоятка 120 навколо збільшеної задньої кінцевої частини 30 не може бути витягнута з циліндра після одного 112 циліндра 12, в яку входить пружинний затисзастосування. Порівнюючи положення затискача кач 114 у фіксоване положення відносно циліндра. на Фіг.11 і 12, можна зрозуміти, що рухома рукоятЯк буде видно, пружинний затискач 114 складає ка не може бути витягнута незалежно від того, конструкцію, розташовану всередині циліндра, яка втягнутий шприц чи ні. Таким чином, рукоятка обмежує подальше переміщення камери затрипримусово замикається у шприці після одного замання голки у зворотному напрямі після першого стосування. Також є очевидним, що заповнюваний застосування шприца. об'єм може регулюватися в залежності від вихідРукоятка 116 розташована позаду камери 122 ного положення затискача 88 відносно елемента (Фіг.17) затримання голки і має по своїй довжині 38' рукоятки, як пояснюється [у патентах США набір ступінчастих зубців 124, подібних до ступін№5,531,691 і 5,562,623, виданих Shonfeld та ін.,] частих зубців 96 другого варіанту здійснення вина 21 77204 22 ходу. Ковзний елемент у формі манжети 126 розза Фіг.4 або Фіг.13. Передня кінцева частина каметашований на рукоятці 116. Манжета 126 включає ри 50 голки, так само як на Фіг.1, досягає механізв себе засувку 128, виконану з можливістю зачепму 20 втягування у передній частині шприца, і рілення за край 130 будь-якого ступінчастого зубця дина виводиться через голку 18. Пружинні зубці 124. Це може бути кільцевий елемент або кільцерозташовуються у канавці 142 на задній кінцевій вий елемент з розрізом для полегшення розмічастині рукоятки 116. Однак, також видно, що оскіщення манжети на рукоятці. Упор для великого льки зубці 136 утворюють гострий кут зі ступінчаспальця 70 може бути встановлений на місце і затими зубцями 124, неможливо витягнути рукоятку кріплений після установки манжети на стрижні 116 назад з положення за Фіг.18 або будь-якого рукоятки 116, або рукоятка може бути двоелепроміжного положення між положенням за Фіг.15 і ментною. положенням за Фіг.19, оскільки пружинні зубці Пружинний затискач 114, переважно, має кіпроникають у найближчий ступінчастий зубець і льцеву основну частину 132 і розріз 134, що дозатискають рукоятку у циліндрі. Таким чином, прузволяє злегка стискати кільцеву основну частину, жинний затискач 114 утворює примусово замикающо дозволяє вставити його у канавку 120, просучу конструкцію, розташовану всередині циліндра у нувши повз бортик 118. Пружинний затискач 114 фіксованому положенні, виконану з можливістю має набір пружинних зубців 136, які спочатку відзачеплення рухомих частин, яка не впливає на ділені від рукоятки задньою кінцевою частиною одне зворотне переміщення і одне пряме переміковзної манжети 126, як видно на Фіг.15. Це є вищення рухомих частин (рукоятки і камери затрихідним положенням рукоятки, що відповідає вихідмання голки) до повного переміщення вперед, але ному положенню за Фіг.1 або Фіг.8. Невелика консподальше переміщення камери затримання голки трукція 138 на рукоятці 12 не дає манжеті 126 у зворотному напрямі обмежене положенням вкапереміщуватися у зворотному напрямі при витягузаної камери у межах циліндра шприца, оскільки ванні рукоятки 116 назад у положення за Фіг.17, рукоятка не може бути витягнута назад другий раз. тим самим, вводячи рідину у змінювану камеру Зрештою, з положення за Фіг.19, заключне на156 для рідини (не показано) також як на Фіг.3. тиснення на упор 70 для великого пальця у пряЗубці і засувка на кресленнях злегка збільшені для мому напрямі за положення завершення ін'єкції за ілюстрації, але дозволяють без великих зусиль Фіг.19 приводить до процедури втягування частин, витягувати рукоятку назад у положення готовності що втягуються, за допомогою переміщення рукоядо ін'єкції за Фіг.17. Це є першим витягуванням тки, як показано на Фіг.6, 12 і 14. Голка втягується рукоятки 116 і камери 122 затримання голки. Заду камеру 122 затримання голки і поміщається всеня частина камери 122 затримання голки має сторедині циліндра. Таким чином, плунжер активує порну поверхню 140, яка підходить впритул до втягування, і втягувальний механізм може бути манжети 126, якщо рукоятка повністю витягнута, одним і тим же у всіх трьох варіантах здійснення як показано на Фіг.17. На Фіг.17 манжета 126 провинаходу з різними примусово замикаючими консдовжує утримувати пружинні зубці 136 від контакту трукціями, передбаченими для обмеження зворотз рукояткою. ного переміщення камери затримання голки. На Фіг.18 показано, що відбувається при почаУ кращому варіанті, частини виготовляють із тку переміщення вперед рукоятки 116 шприца 11, звичайного пластика, що обробляється методом у відповідь на прикладення зусилля великого палиття під тиском, як правило, поліпропілену. Ущільця до упора 70, з положення за Фіг.17 у полольнення поршня - звичайне і затискачі переважно ження за Фіг.18 і, зрештою, у положення за Фіг.19. металеві. Відбувається наступне: засувка 128 ковзного елеХоча ілюстративні варіанти здійснення даного мента або манжети 126 зачіплює край 130 ступінвинаходу викладені у даному описі з посиланнями частого зубця 124 і переміщується вперед від пруна супровідні креслення, має бути зрозумілим, що жинного затискача 114. Це дозволяє пружинним даний винахід не обмежується виключно вказанизубцям 136 пройти зверху ступінчастих зубців 124 ми варіантами здійснення, і що в нього можуть при переміщенні вперед рукоятки 116. Це продовбути внесені інші різні зміни і модифікації фахівжується доти, доки не буде досягнуто положення цями у даній області техніки без виходу за межі за Фіг.19. обсягу даного винаходу. Фіг.19 ілюструє положення завершення ін'єкції з іншими частинами, що відповідають положенню 23 77204 24 25 Комп’ютерна верстка Т. Чепелева 77204 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
