Одноразовий шприц (варіанти)

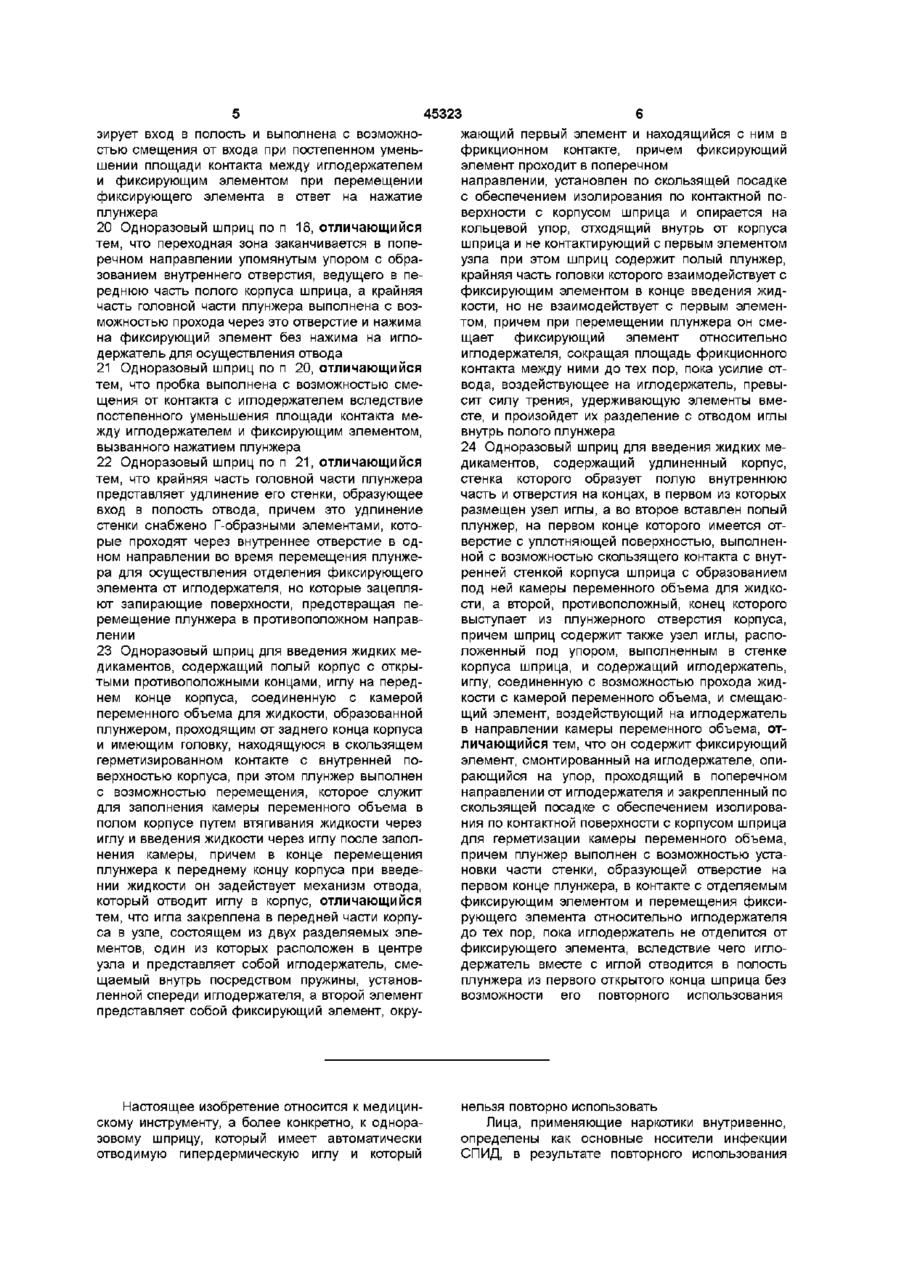

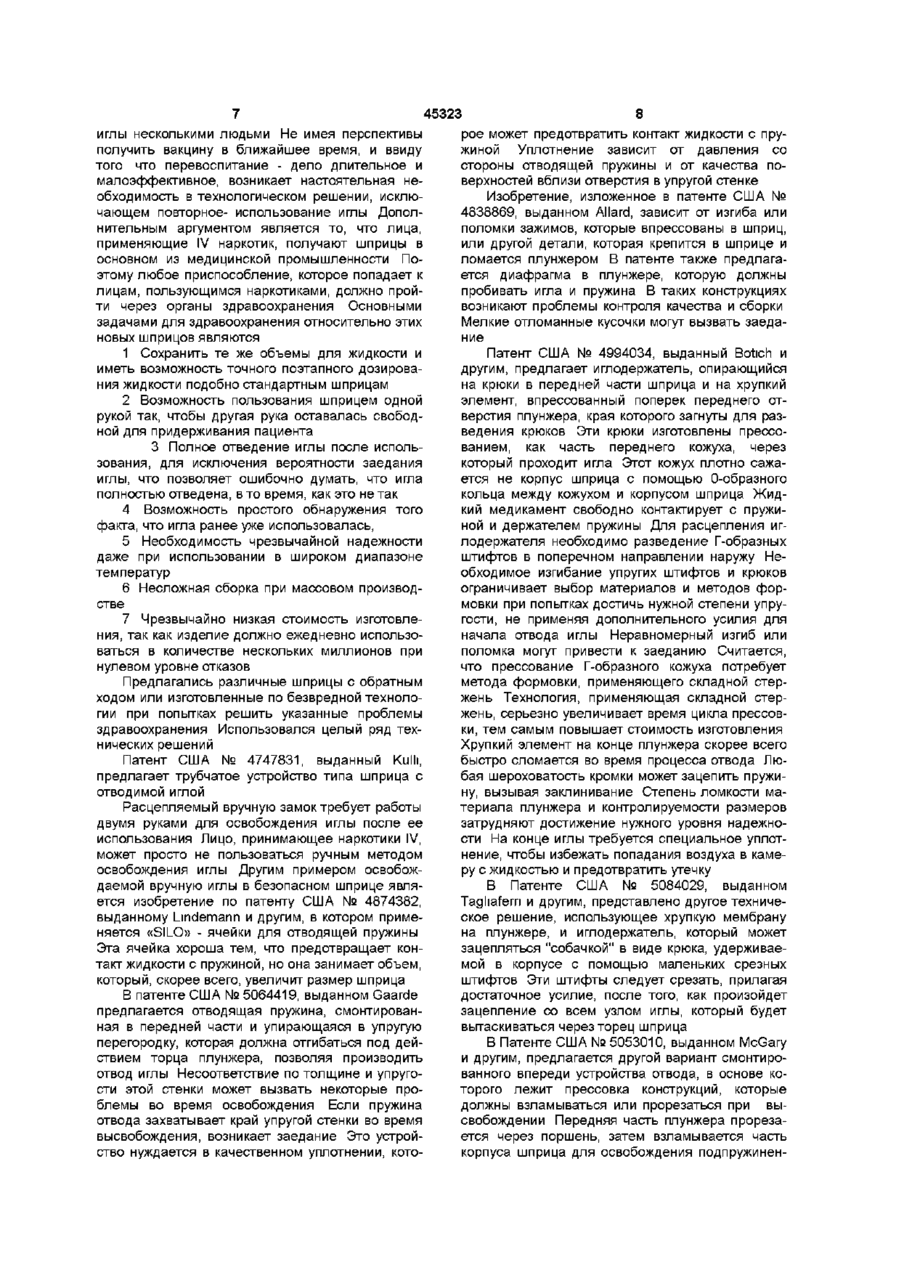

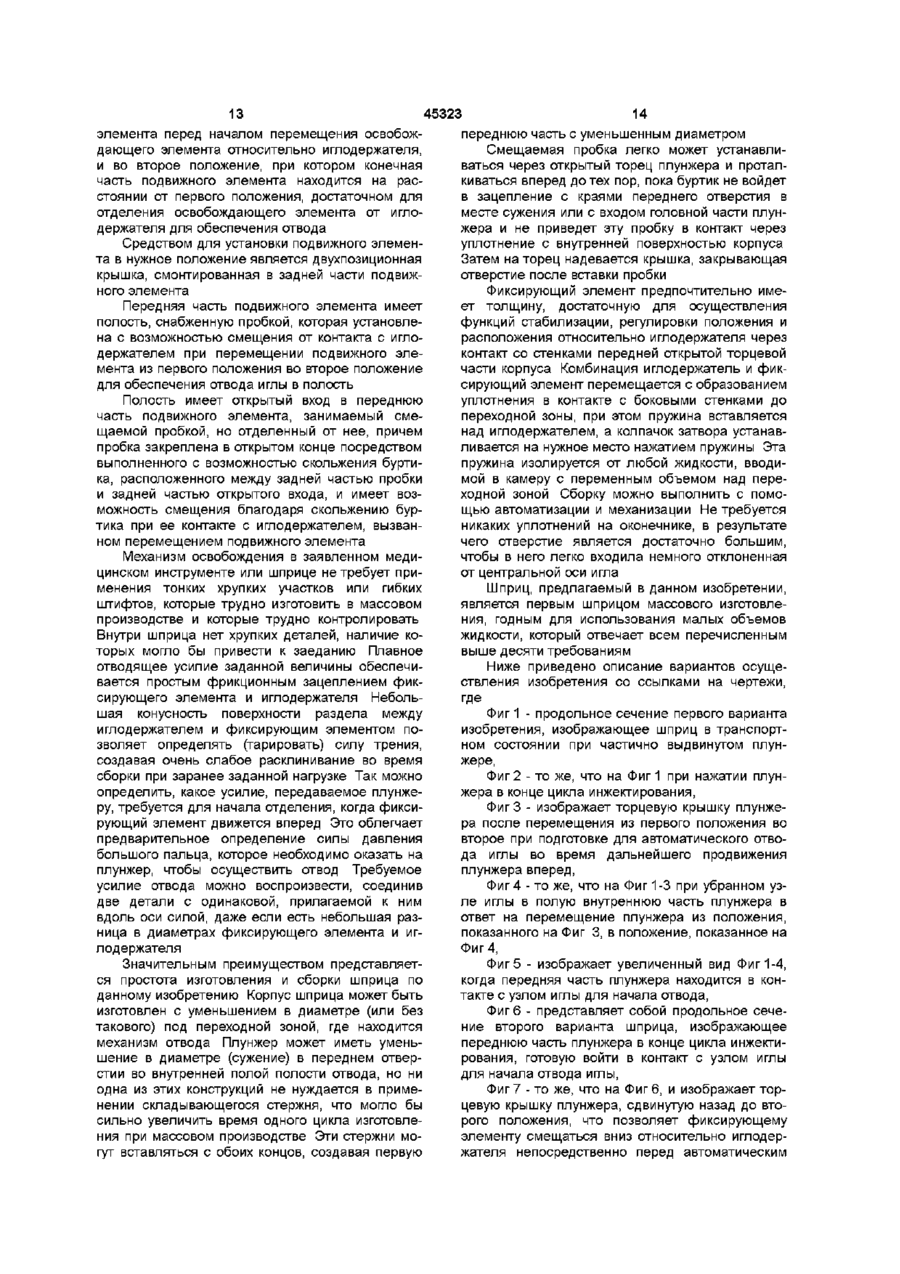

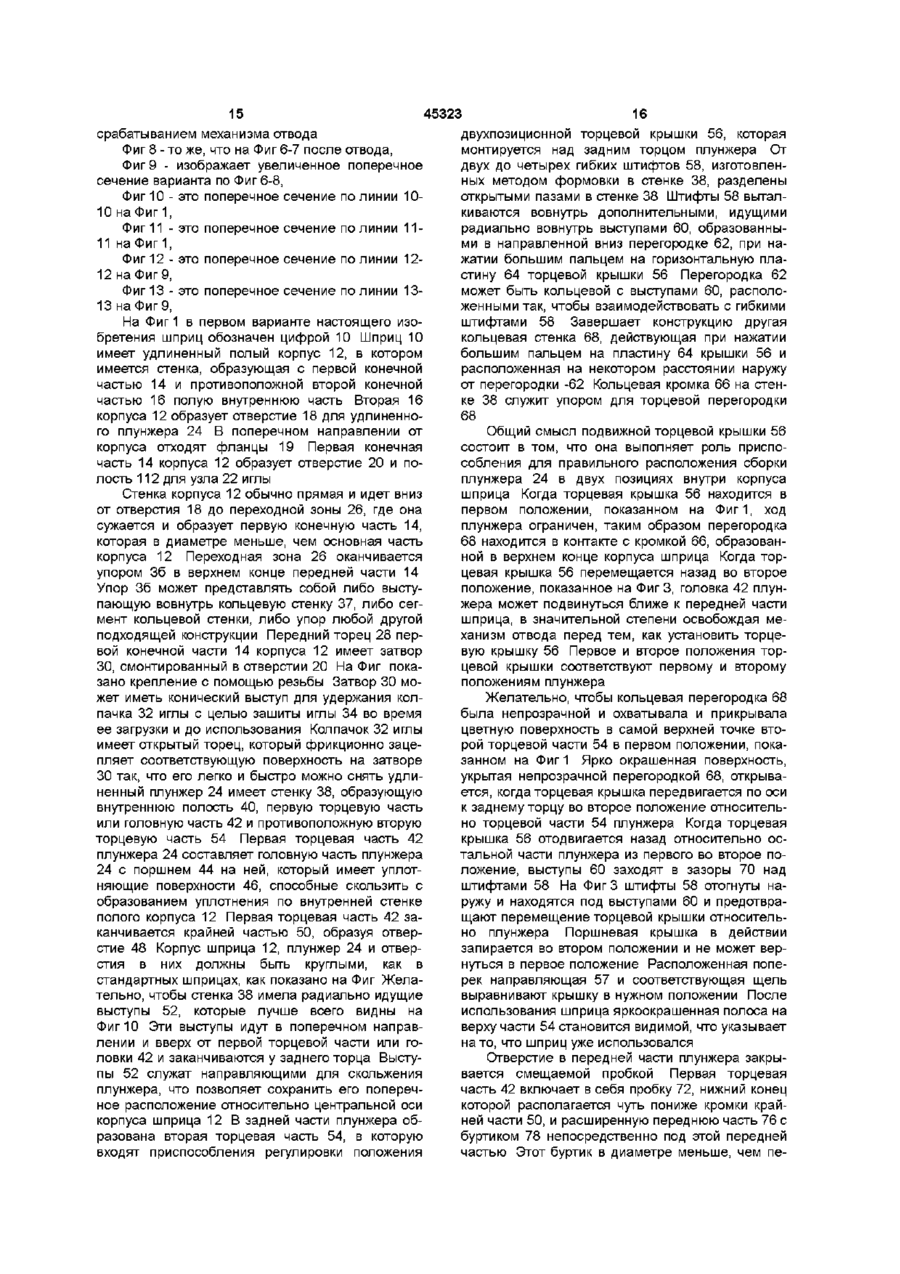

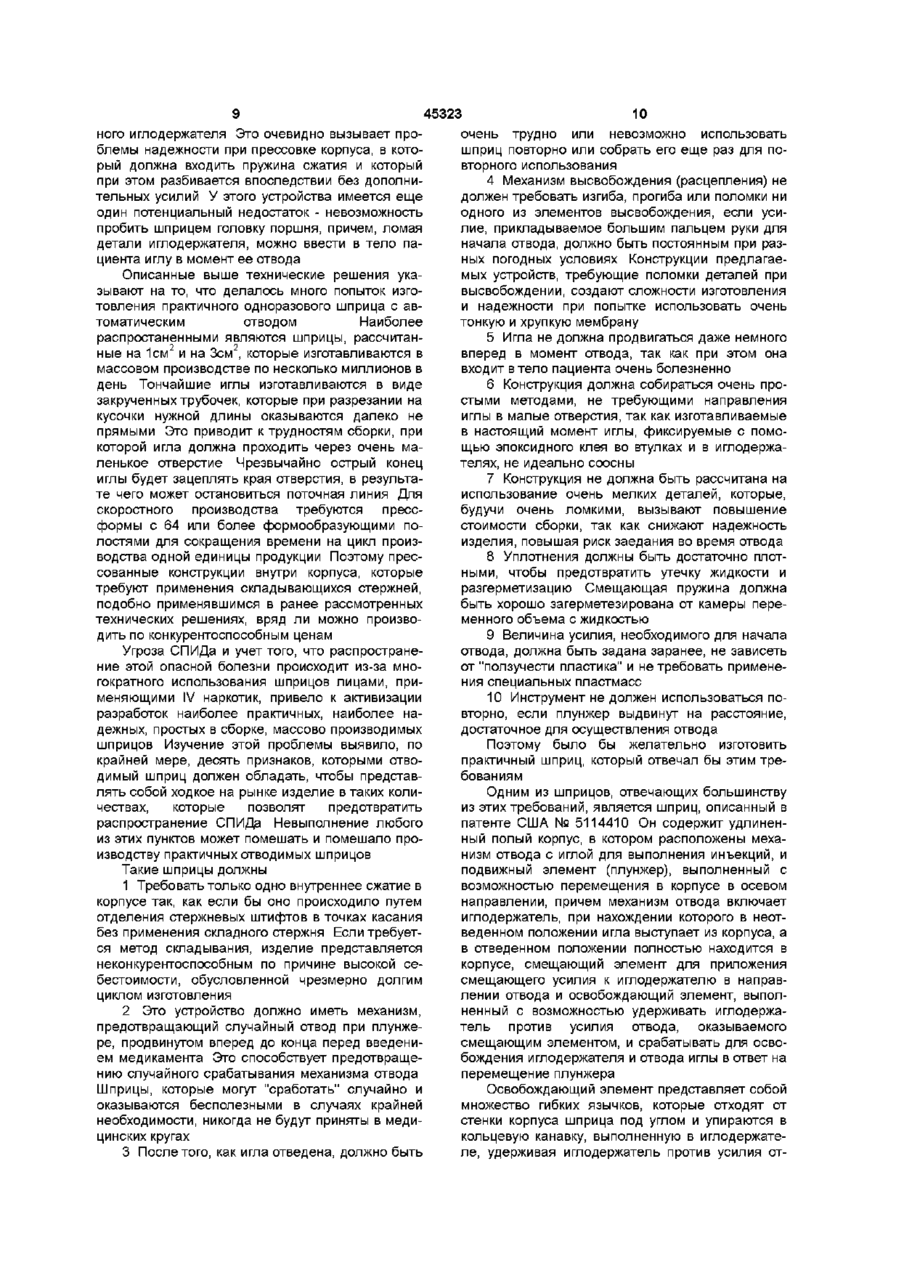

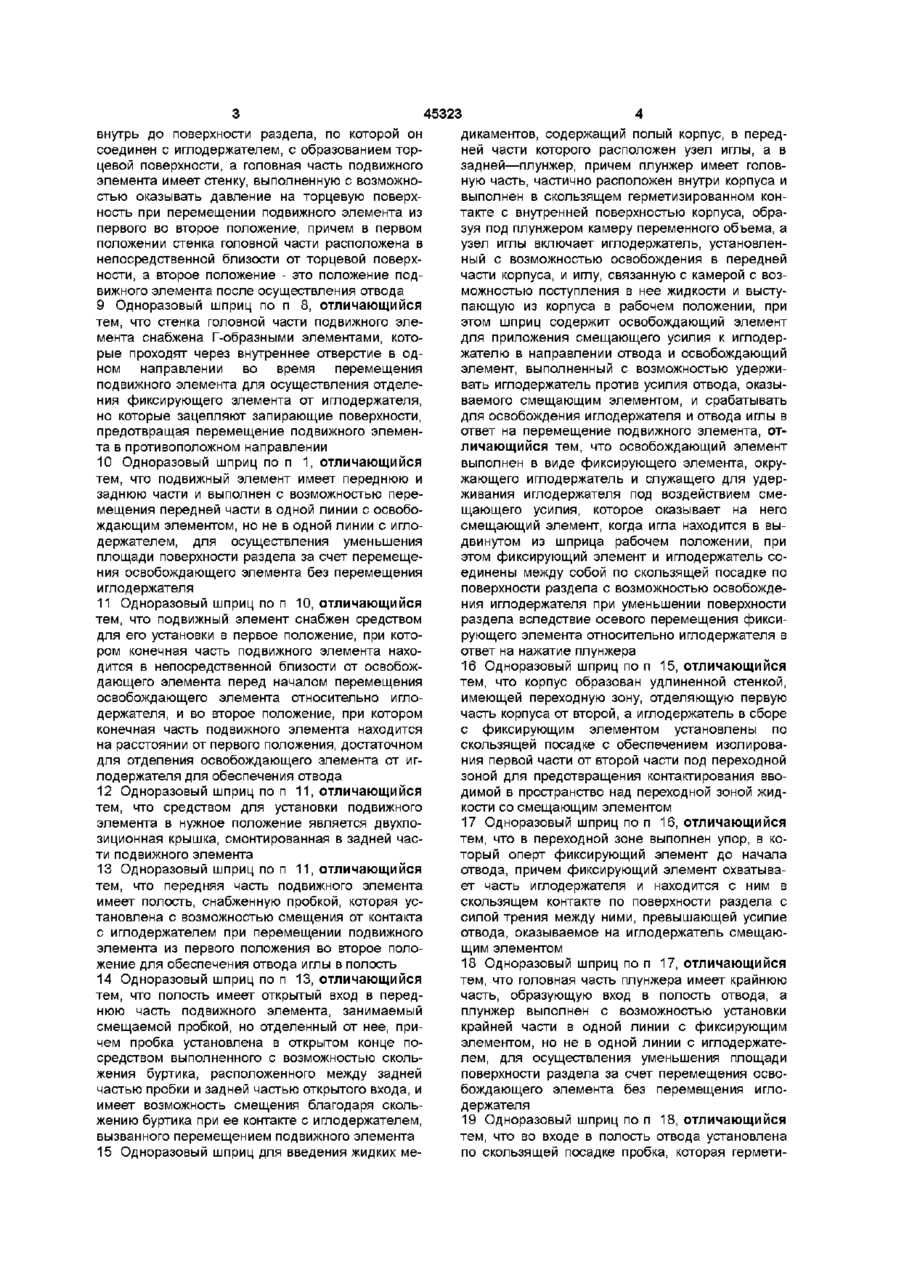

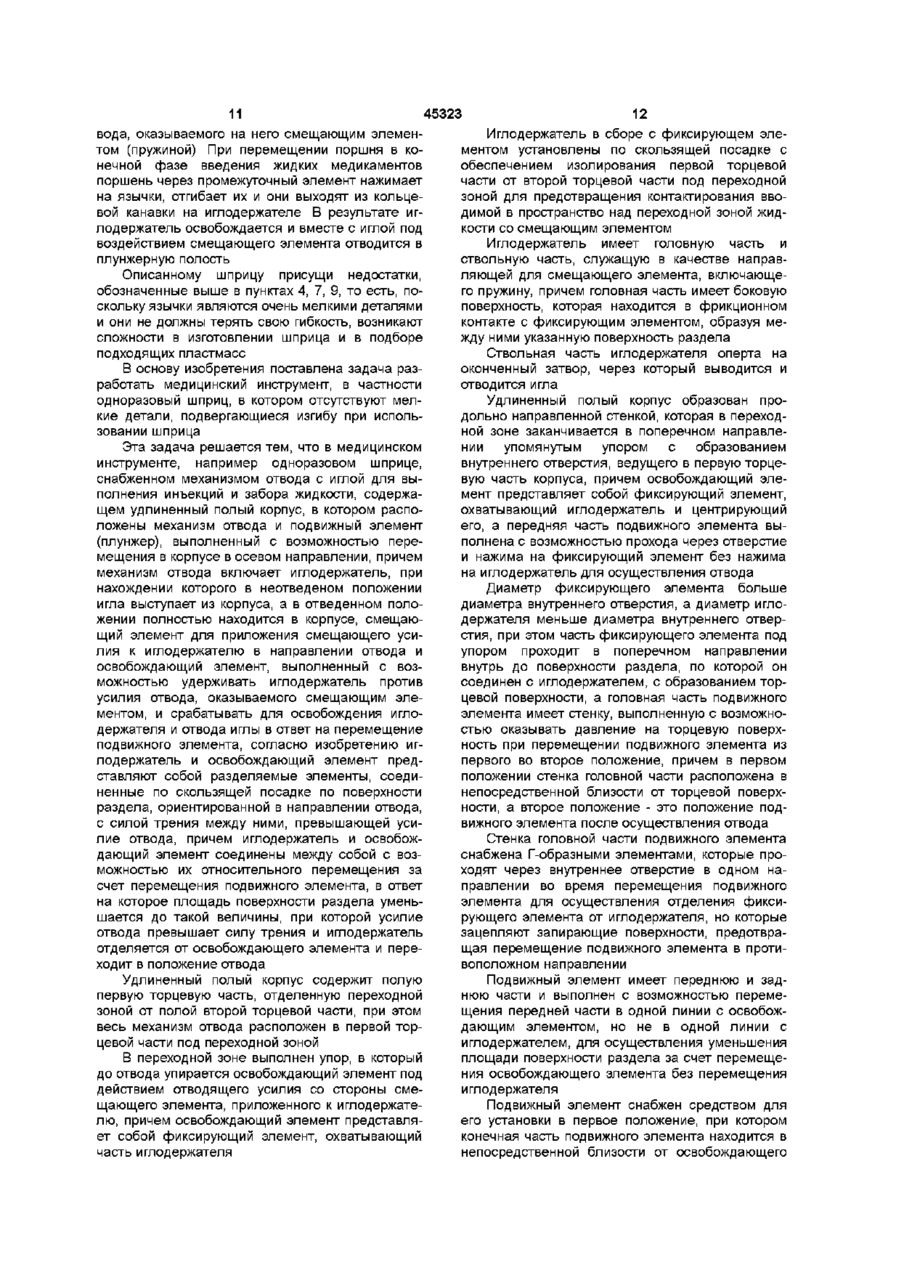

Одноразовый шприц, снабженный механизмом отвода с иглой для выполнения инъекций и забора жидкости, содержащий удлиненный полый корпус, в котором расположены механизм отвода и подвижный элемент, выполненный с возможностью перемещения в корпусе в осевом направлении, причем механизм отвода включает иглодержатель, при нахождении которого в неотведенном положении игла выступает из корпуса, а в отведенном положении полностью находится в корпусе, смещающий элемент для приложения смещающего усилия к иглодержателю в направлении отвода и освобождающий элемент, выполненный с возможностью удерживать иглодержатель против усилия отвода, оказываемого смещающим элементом, и срабатывать для освобождения иглодержателя и отвода иглы в ответ на перемещение подвижного элемента, отличающийся тем, что иглодержатель и освобождающий элемент представляют собой разделяемые элементы, соединенные по скользящей посадке по поверхности раздела, ориентированной в направлении отвода, с силой трения между ними, превышающей усилие отвода, причем иглодержатель и освобождающий элемент соединены между собой с возможностью их относительного перемещения за счет перемещения подвижного элемента, в ответ на которое площадь поверхности раздела уменьшается до такой величины, при которой усилие отвода превышает силу трения и иглодержатель отделяется от освобождающего элемента и переходит в положение отвода 2 Одноразовый шприц по п 1, отличающийся тем, что удлиненный полый корпус содержит полую первую торцевую часть, отделенную переходной зоной от полой второй торцевой части, при этом весь механизм отвода расположен в первой торцевой части под переходной зоной 3 Одноразовый шприц по п 2, отличающийся тем, что в переходной зоне выполнен упор, в который до отвода упирается освобождающий элемент под действием отводящего усилия со стороны смещающего элемента, приложенного к иглодержателю, причем освобождающий элемент представляет собой фиксирующий элемент, охватывающий часть иглодержателя 4 Одноразовый шприц по п 3, отличающийся тем, что иглодержатель в сборе с фиксирующим элементом установлены по скользящей посадке с обеспечением изолирования первой торцевой части от второй торцевой части под переходной зоной для предотвращения контактирования вводимой в пространство над переходной зоной жидкости со смещающим элементом 5 Одноразовый шприц по п 4, отличающийся тем, что иглодержатель имеет головную часть и ствольную часть, служащую в качестве направляющей для смещающего элемента, включающего пружину, причем головная часть имеет боковую поверхность, которая находится в фрикционном контакте с фиксирующим элементом, образуя между ними указанную поверхность раздела 6 Одноразовый шприц по п 5 отличающийся тем, что ствольная часть иглодержателя оперта на оконченный затвор, через который выводится и отводится игла 7 Одноразовый шприц по п 3, отличающийся тем, что удлиненный полый корпус образован продольно направленной стенкой, которая в переходной зоне заканчивается в поперечном направлении упомянутым упором с образованием внутреннего отверстия, ведущего в первую торцевую часть- корпуса, причем освобождающий элемент представляет собой фиксирующий элемент, охватывающий иглодержатель и центрирующий его, а передняя часть подвижного элемента выполнена с возможностью прохода через отверстие и нажима на фиксирующий элемент без нажима на иглодержатель для осуществления отвода 8 Одноразовый шприц по п 7, отличающийся тем, что диаметр фиксирующего элемента больше диаметра внутреннего отверстия, а диаметр иглодержателя меньше диаметра внутреннего отверстия, при этом часть фиксирующего элемента под упором проходит в поперечном направлении О го го ю 45323 внутрь до поверхности раздела, по которой он соединен с иглодержателем, с образованием торцевой поверхности, а головная часть подвижного элемента имеет стенку, выполненную с возможностью оказывать давление на торцевую поверхность при перемещении подвижного элемента из первого во второе положение, причем в первом положении стенка головной части расположена в непосредственной близости от торцевой поверхности, а второе положение - это положение подвижного элемента после осуществления отвода 9 Одноразовый шприц по п 8, отличающийся тем, что стенка головной части подвижного элемента снабжена Г-образными элементами, которые проходят через внутреннее отверстие в одном направлении во время перемещения подвижного элемента для осуществления отделения фиксирующего элемента от иглодержателя, но которые зацепляют запирающие поверхности, предотвращая перемещение подвижного элемента в противоположном направлении 10 Одноразовый шприц по п 1, отличающийся тем, что подвижный элемент имеет переднюю и заднюю части и выполнен с возможностью перемещения передней части в одной линии с освобождающим элементом, но не в одной линии с иглодержателем, для осуществления уменьшения площади поверхности раздела за счет перемещения освобождающего элемента без перемещения иглодержателя 11 Одноразовый шприц по п 10, отличающийся тем, что подвижный элемент снабжен средством для его установки в первое положение, при котором конечная часть подвижного элемента находится в непосредственной близости от освобождающего элемента перед началом перемещения освобождающего элемента относительно иглодержателя, и во второе положение, при котором конечная часть подвижного элемента находится на расстоянии от первого положения, достаточном для отделения освобождающего элемента от иглодержателя для обеспечения отвода 12 Одноразовый шприц по п 11, отличающийся тем, что средством для установки подвижного элемента в нужное положение является двухпозиционная крышка, смонтированная в задней части подвижного элемента 13 Одноразовый шприц по п 11, отличающийся тем, что передняя часть подвижного элемента имеет полость, снабженную пробкой, которая установлена с возможностью смещения от контакта с иглодержателем при перемещении подвижного элемента из первого положения во второе положение для обеспечения отвода иглы в полость 14 Одноразовый шприц по п 13, отличающийся тем, что полость имеет открытый вход в переднюю часть подвижного элемента, занимаемый смещаемой пробкой, но отделенный от нее, причем пробка установлена в открытом конце посредством выполненного с возможностью скольжения буртика, расположенного между задней частью пробки и задней частью открытого входа, и имеет возможность смещения благодаря скольжению буртика при ее контакте с иглодержателем, вызванного перемещением подвижного элемента 15 Одноразовый шприц для введения жидких ме дикаментов, содержащий полый корпус, в передней части которого расположен узел иглы, а в задней—плунжер, причем плунжер имеет головную часть, частично расположен внутри корпуса и выполнен в скользящем герметизированном контакте с внутренней поверхностью корпуса, образуя под плунжером камеру переменного объема, а узел иглы включает иглодержатель, установленный с возможностью освобождения в передней части корпуса, и иглу, связанную с камерой с возможностью поступления в нее жидкости и выступающую из корпуса в рабочем положении, при этом шприц содержит освобождающий элемент для приложения смещающего усилия к иглодержателю в направлении отвода и освобождающий элемент, выполненный с возможностью удерживать иглодержатель против усилия отвода, оказываемого смещающим элементом, и срабатывать для освобождения иглодержателя и отвода иглы в ответ на перемещение подвижного элемента, отличающийся тем, что освобождающий элемент выполнен в виде фиксирующего элемента, окружающего иглодержатель и служащего для удерживания иглодержателя под воздействием смещающего усилия, которое оказывает на него смещающий элемент, когда игла находится в выдвинутом из шприца рабочем положении, при этом фиксирующий элемент и иглодержатель соединены между собой по скользящей посадке по поверхности раздела с возможностью освобождения иглодержателя при уменьшении поверхности раздела вследствие осевого перемещения фиксирующего элемента относительно иглодержателя в ответ на нажатие плунжера 16 Одноразовый шприц по п 15, отличающийся тем, что корпус образован удлиненной стенкой, имеющей переходную зону, отделяющую первую часть корпуса от второй, а иглодержатель в сборе с фиксирующим элементом установлены по скользящей посадке с обеспечением изолирования первой части от второй части под переходной зоной для предотвращения контактирования вводимой в пространство над переходной зоной жидкости со смещающим элементом 17 Одноразовый шприц по п 16, отличающийся тем, что в переходной зоне выполнен упор, в который оперт фиксирующий элемент до начала отвода, причем фиксирующий элемент охватывает часть иглодержателя и находится с ним в скользящем контакте по поверхности раздела с силой трения между ними, превышающей усилие отвода, оказываемое на иглодержатель смещающим элементом 18 Одноразовый шприц по п 17, отличающийся тем, что головная часть плунжера имеет крайнюю часть, образующую вход в полость отвода, а плунжер выполнен с возможностью установки крайней части в одной линии с фиксирующим элементом, но не в одной линии с иглодержателем, для осуществления уменьшения площади поверхности раздела за счет перемещения освобождающего элемента без перемещения иглодержателя 19 Одноразовый шприц по п 18, отличающийся тем, что во входе в полость отвода установлена по скользящей посадке пробка, которая гермети 45323 зирует вход в полость и выполнена с возможностью смещения от входа при постепенном уменьшении площади контакта между иглодержателем и фиксирующим элементом при перемещении фиксирующего элемента в ответ на нажатие плунжера 20 Одноразовый шприц по п 18, отличающийся тем, что переходная зона заканчивается в поперечном направлении упомянутым упором с образованием внутреннего отверстия, ведущего в переднюю часть полого корпуса шприца, а крайняя часть головной части плунжера выполнена с возможностью прохода через это отверстие и нажима на фиксирующий элемент без нажима на иглодержатель для осуществления отвода 21 Одноразовый шприц по п 20, отличающийся тем, что пробка выполнена с возможностью смещения от контакта с иглодержателем вследствие постепенного уменьшения площади контакта между иглодержателем и фиксирующим элементом, вызванного нажатием плунжера 22 Одноразовый шприц по п 21, отличающийся тем, что крайняя часть головной части плунжера представляет удлинение его стенки, образующее вход в полость отвода, причем это удлинение стенки снабжено Г-образными элементами, которые проходят через внутреннее отверстие в одном направлении во время перемещения плунжера для осуществления отделения фиксирующего элемента от иглодержателя, но которые зацепляют запирающие поверхности, предотвращая перемещение плунжера в противоположном направлении 23 Одноразовый шприц для введения жидких медикаментов, содержащий полый корпус с открытыми противоположными концами, иглу на переднем конце корпуса, соединенную с камерой переменного объема для жидкости, образованной плунжером, проходящим от заднего конца корпуса и имеющим головку, находящуюся в скользящем герметизированном контакте с внутренней поверхностью корпуса, при этом плунжер выполнен с возможностью перемещения, которое служит для заполнения камеры переменного объема в полом корпусе путем втягивания жидкости через иглу и введения жидкости через иглу после заполнения камеры, причем в конце перемещения плунжера к переднему концу корпуса при введении жидкости он задействует механизм отвода, который отводит иглу в корпус, отличающийся тем, что игла закреплена в передней части корпуса в узле, состоящем из двух разделяемых элементов, один из которых расположен в центре узла и представляет собой иглодержатель, смещаемый внутрь посредством пружины, установленной спереди иглодержателя, а второй элемент представляет собой фиксирующий элемент, окру Настоящее изобретение относится к медицинскому инструменту, а более конкретно, к одноразовому шприцу, который имеет автоматически отводимую гипердермическую иглу и который жающий первый элемент и находящийся с ним в фрикционном контакте, причем фиксирующий элемент проходит в поперечном направлении, установлен по скользящей посадке с обеспечением изолирования по контактной поверхности с корпусом шприца и опирается на кольцевой упор, отходящий внутрь от корпуса шприца и не контактирующий с первым элементом узла при этом шприц содержит полый плунжер, крайняя часть головки которого взаимодействует с фиксирующим элементом в конце введения жидкости, но не взаимодействует с первым элементом, причем при перемещении плунжера он смещает фиксирующий элемент относительно иглодержателя, сокращая площадь фрикционного контакта между ними до тех пор, пока усилие отвода, воздействующее на иглодержатель, превысит силу трения, удерживающую элементы вместе, и произойдет их разделение с отводом иглы внутрь полого плунжера 24 Одноразовый шприц для введения жидких медикаментов, содержащий удлиненный корпус, стенка которого образует полую внутреннюю часть и отверстия на концах, в первом из которых размещен узел иглы, а во второе вставлен полый плунжер, на первом конце которого имеется отверстие с уплотняющей поверхностью, выполненной с возможностью скользящего контакта с внутренней стенкой корпуса шприца с образованием под ней камеры переменного объема для жидкости, а второй, противоположный, конец которого выступает из плунжерного отверстия корпуса, причем шприц содержит также узел иглы, расположенный под упором, выполненным в стенке корпуса шприца, и содержащий иглодержатель, иглу, соединенную с возможностью прохода жидкости с камерой переменного объема, и смещающий элемент, воздействующий на иглодержатель в направлении камеры переменного объема, отличающийся тем, что он содержит фиксирующий элемент, смонтированный на иглодержателе, опирающийся на упор, проходящий в поперечном направлении от иглодержателя и закрепленный по скользящей посадке с обеспечением изолирования по контактной поверхности с корпусом шприца для герметизации камеры переменного объема, причем плунжер выполнен с возможностью установки части стенки, образующей отверстие на первом конце плунжера, в контакте с отделяемым фиксирующим элементом и перемещения фиксирующего элемента относительно иглодержателя до тех пор, пока иглодержатель не отделится от фиксирующего элемента, вследствие чего иглодержатель вместе с иглой отводится в полость плунжера из первого открытого конца шприца без возможности его повторного использования нельзя повторно использовать Лица, применяющие наркотики внутривенно, определены как основные носители инфекции СПИД, в результате повторного использования 45323 иглы несколькими людьми Не имея перспективы получить вакцину в ближайшее время, и ввиду того что перевоспитание - дело длительное и малоэффективное, возникает настоятельная необходимость в технологическом решении, исключающем повторное- использование иглы Дополнительным аргументом является то, что лица, применяющие IV наркотик, получают шприцы в основном из медицинской промышленности Поэтому любое приспособление, которое попадает к лицам, пользующимся наркотиками, должно пройти через органы здравоохранения Основными задачами для здравоохранения относительно этих новых шприцов являются 1 Сохранить те же объемы для жидкости и иметь возможность точного поэтапного дозирования жидкости подобно стандартным шприцам 2 Возможность пользования шприцем одной рукой так, чтобы другая рука оставалась свободной для придерживания пациента 3 Полное отведение иглы после использования, для исключения вероятности заедания иглы, что позволяет ошибочно думать, что игла полностью отведена, в то время, как это не так 4 Возможность простого обнаружения того факта, что игла ранее уже использовалась, 5 Необходимость чрезвычайной надежности даже при использовании в широком диапазоне температур 6 Несложная сборка при массовом производстве 7 Чрезвычайно низкая стоимость изготовления, так как изделие должно ежедневно использоваться в количестве нескольких миллионов при нулевом уровне отказов Предлагались различные шприцы с обратным ходом или изготовленные по безвредной технологии при попытках решить указанные проблемы здравоохранения Использовался целый ряд технических решений Патент США № 4747831, выданный Kulh, предлагает трубчатое устройство типа шприца с отводимой иглой Расцепляемый вручную замок требует работы двумя руками для освобождения иглы после ее использования Лицо, принимающее наркотики IV, может просто не пользоваться ручным методом освобождения иглы Другим примером освобождаемой вручную иглы в безопасном шприце является изобретение по патенту США № 4874382, выданному Lmdemann и другим, в котором применяется «SILO» - ячейки для отводящей пружины Эта ячейка хороша тем, что предотвращает контакт жидкости с пружиной, но она занимает объем, который, скорее всего, увеличит размер шприца 8 патенте США № 5064419, выданном Gaarde предлагается отводящая пружина, смонтированная в передней части и упирающаяся в упругую перегородку, которая должна отгибаться под действием торца плунжера, позволяя производить отвод иглы Несоответствие по толщине и упругости этой стенки может вызвать некоторые проблемы во время освобождения Если пружина отвода захватывает край упругой стенки во время высвобождения, возникает заедание Это устройство нуждается в качественном уплотнении, кото 8 рое может предотвратить контакт жидкости с пружиной Уплотнение зависит от давления со стороны отводящей пружины и от качества поверхностей вблизи отверстия в упругой стенке Изобретение, изложенное в патенте США № 4838869, выданном Allard, зависит от изгиба или поломки зажимов, которые впрессованы в шприц, или другой детали, которая крепится в шприце и ломается плунжером В патенте также предлагается диафрагма в плунжере, которую должны пробивать игла и пружина В таких конструкциях возникают проблемы контроля качества и сборки Мелкие отломанные кусочки могут вызвать заедание Патент США № 4994034, выданный Botich и другим, предлагает иглодержатель, опирающийся на крюки в передней части шприца и на хрупкий элемент, впрессованный поперек переднего отверстия плунжера, края которого загнуты для разведения крюков Эти крюки изготовлены прессованием, как часть переднего кожуха, через который проходит игла Этот кожух плотно сажается не корпус шприца с помощью 0-образного кольца между кожухом и корпусом шприца Жидкий медикамент свободно контактирует с пружиной и держателем пружины Для расцепления иглодержателя необходимо разведение Г-образных штифтов в поперечном направлении наружу Необходимое изгибание упругих штифтов и крюков ограничивает выбор материалов и методов формовки при попытках достичь нужной степени упругости, не применяя дополнительного усилия для начала отвода иглы Неравномерный изгиб или поломка могут привести к заеданию Считается, что прессование Г-образного кожуха потребует метода формовки, применяющего складной стержень Технология, применяющая складной стержень, серьезно увеличивает время цикла прессовки, тем самым повышает стоимость изготовления Хрупкий элемент на конце плунжера скорее всего быстро сломается во время процесса отвода Любая шероховатость кромки может зацепить пружину, вызывая заклинивание Степень ломкости материала плунжера и контролируемости размеров затрудняют достижение нужного уровня надежности На конце иглы требуется специальное уплотнение, чтобы избежать попадания воздуха в камеру с жидкостью и предотвратить утечку В Патенте США № 5084029, выданном Taghafern и другим, представлено другое техническое решение, использующее хрупкую мембрану на плунжере, и иглодержатель, который может зацепляться "собачкой" в виде крюка, удерживаемой в корпусе с помощью маленьких срезных штифтов Эти штифты следует срезать, прилагая достаточное усилие, после того, как произойдет зацепление со всем узлом иглы, который будет вытаскиваться через торец шприца В Патенте США № 5053010, выданном McGary и другим, предлагается другой вариант смонтированного впереди устройства отвода, в основе которого лежит прессовка конструкций, которые должны взламываться или прорезаться при высвобождении Передняя часть плунжера прорезается через поршень, затем взламывается часть корпуса шприца для освобождения подпружинен 45323 ного иглодержателя Это очевидно вызывает проблемы надежности при прессовке корпуса, в который должна входить пружина сжатия и который при этом разбивается впоследствии без дополнительных усилий У этого устройства имеется еще один потенциальный недостаток - невозможность пробить шприцем головку поршня, причем, ломая детали иглодержателя, можно ввести в тело пациента иглу в момент ее отвода Описанные выше технические решения указывают на то, что делалось много попыток изготовления практичного одноразового шприца с автоматическим отводом Наиболее распростаненными являются шприцы, рассчитанные на 1см2 и на Зсм2, которые изготавливаются в массовом производстве по несколько миллионов в день Тончайшие иглы изготавливаются в виде закрученных трубочек, которые при разрезании на кусочки нужной длины оказываются далеко не прямыми Это приводит к трудностям сборки, при которой игла должна проходить через очень маленькое отверстие Чрезвычайно острый конец иглы будет зацеплять края отверстия, в результате чего может остановиться поточная линия Для скоростного производства требуются прессформы с 64 или более формообразующими полостями для сокращения времени на цикл производства одной единицы продукции Поэтому прессованные конструкции внутри корпуса, которые требуют применения складывающихся стержней, подобно применявшимся в ранее рассмотренных технических решениях, вряд ли можно производить по конкурентоспособным ценам Угроза СПИДа и учет того, что распространение этой опасной болезни происходит из-за многократного использования шприцов лицами, применяющими IV наркотик, привело к активизации разработок наиболее практичных, наиболее надежных, простых в сборке, массово производимых шприцов Изучение этой проблемы выявило, по крайней мере, десять признаков, которыми отводимый шприц должен обладать, чтобы представлять собой ходкое на рынке изделие в таких количествах, которые позволят предотвратить распространение СПИДа Невыполнение любого из этих пунктов может помешать и помешало производству практичных отводимых шприцов Такие шприцы должны 1 Требовать только одно внутреннее сжатие в корпусе так, как если бы оно происходило путем отделения стержневых штифтов в точках касания без применения складного стержня Если требуется метод складывания, изделие представляется неконкурентоспособным по причине высокой себестоимости, обусловленной чрезмерно долгим циклом изготовления 2 Это устройство должно иметь механизм, предотвращающий случайный отвод при плунжере, продвинутом вперед до конца перед введением медикамента Это способствует предотвращению случайного срабатывания механизма отвода Шприцы, которые могут "сработать" случайно и оказываются бесполезными в случаях крайней необходимости, никогда не будут приняты в медицинских кругах 3 После того, как игла отведена, должно быть 10 очень трудно или невозможно использовать шприц повторно или собрать его еще раз для повторного использования 4 Механизм высвобождения (расцепления) не должен требовать изгиба, прогиба или поломки ни одного из элементов высвобождения, если усилие, прикладываемое большим пальцем руки для начала отвода, должно быть постоянным при разных погодных условиях Конструкции предлагаемых устройств, требующие поломки деталей при высвобождении, создают сложности изготовления и надежности при попытке использовать очень тонкую и хрупкую мембрану 5 Игла не должна продвигаться даже немного вперед в момент отвода, так как при этом она входит в тело пациента очень болезненно 6 Конструкция должна собираться очень простыми методами, не требующими направления иглы в малые отверстия, так как изготавливаемые в настоящий момент иглы, фиксируемые с помощью эпоксидного клея во втулках и в иглодержателях, не идеально соосны 7 Конструкция не должна быть рассчитана на использование очень мелких деталей, которые, будучи очень ломкими, вызывают повышение стоимости сборки, так как снижают надежность изделия, повышая риск заедания во время отвода 8 Уплотнения должны быть достаточно плотными, чтобы предотвратить утечку жидкости и разгерметизацию Смещающая пружина должна быть хорошо загерметезирована от камеры переменного объема с жидкостью 9 Величина усилия, необходимого для начала отвода, должна быть задана заранее, не зависеть от "ползучести пластика" и не требовать применения специальных пластмасс 10 Инструмент не должен использоваться повторно, если плунжер выдвинут на расстояние, достаточное для осуществления отвода Поэтому было бы желательно изготовить практичный шприц, который отвечал бы этим требованиям Одним из шприцов, отвечающих большинству из этих требований, является шприц, описанный в патенте США № 5114410 Он содержит удлиненный полый корпус, в котором расположены механизм отвода с иглой для выполнения инъекций, и подвижный элемент (плунжер), выполненный с возможностью перемещения в корпусе в осевом направлении, причем механизм отвода включает иглодержатель, при нахождении которого в неотведенном положении игла выступает из корпуса, а в отведенном положении полностью находится в корпусе, смещающий элемент для приложения смещающего усилия к иглодержателю в направлении отвода и освобождающий элемент, выполненный с возможностью удерживать иглодержатель против усилия отвода, оказываемого смещающим элементом, и срабатывать для освобождения иглодержателя и отвода иглы в ответ на перемещение плунжера Освобождающий элемент представляет собой множество гибких язычков, которые отходят от стенки корпуса шприца под углом и упираются в кольцевую канавку, выполненную в иглодержателе, удерживая иглодержатель против усилия от 11 45323 12 вода, оказываемого на него смещающим элеменИглодержатель в сборе с фиксирующем элетом (пружиной) При перемещении поршня в коментом установлены по скользящей посадке с нечной фазе введения жидких медикаментов обеспечением изолирования первой торцевой поршень через промежуточный элемент нажимает части от второй торцевой части под переходной на язычки, отгибает их и они выходят из кольцезоной для предотвращения контактирования ввовой канавки на иглодержателе В результате игдимой в пространство над переходной зоной жидлодержатель освобождается и вместе с иглой под кости со смещающим элементом воздействием смещающего элемента отводится в Иглодержатель имеет головную часть и плунжерную полость ствольную часть, служащую в качестве направляющей для смещающего элемента, включающеОписанному шприцу присущи недостатки, го пружину, причем головная часть имеет боковую обозначенные выше в пунктах 4, 7, 9, то есть, поповерхность, которая находится в фрикционном скольку язычки являются очень мелкими деталями контакте с фиксирующим элементом, образуя меи они не должны терять свою гибкость, возникают жду ними указанную поверхность раздела сложности в изготовлении шприца и в подборе подходящих пластмасс Ствольная часть иглодержателя оперта на В основу изобретения поставлена задача разоконченный затвор, через который выводится и работать медицинский инструмент, в частности отводится игла одноразовый шприц, в котором отсутствуют мелУдлиненный полый корпус образован прокие детали, подвергающиеся изгибу при испольдольно направленной стенкой, которая в переходзовании шприца ной зоне заканчивается в поперечном направлении упомянутым упором с образованием Эта задача решается тем, что в медицинском внутреннего отверстия, ведущего в первую торцеинструменте, например одноразовом шприце, вую часть корпуса, причем освобождающий элеснабженном механизмом отвода с иглой для вымент представляет собой фиксирующий элемент, полнения инъекций и забора жидкости, содержаохватывающий иглодержатель и центрирующий щем удлиненный полый корпус, в котором распоего, а передняя часть подвижного элемента выложены механизм отвода и подвижный элемент полнена с возможностью прохода через отверстие (плунжер), выполненный с возможностью переи нажима на фиксирующий элемент без нажима мещения в корпусе в осевом направлении, причем на иглодержатель для осуществления отвода механизм отвода включает иглодержатель, при нахождении которого в неотведеном положении Диаметр фиксирующего элемента больше игла выступает из корпуса, а в отведенном полодиаметра внутреннего отверстия, а диаметр игложении полностью находится в корпусе, смещаюдержателя меньше диаметра внутреннего отверщий элемент для приложения смещающего усистия, при этом часть фиксирующего элемента под лия к иглодержателю в направлении отвода и упором проходит в поперечном направлении освобождающий элемент, выполненный с возвнутрь до поверхности раздела, по которой он можностью удерживать иглодержатель против соединен с иглодержателем, с образованием торусилия отвода, оказываемого смещающим элецевой поверхности, а головная часть подвижного ментом, и срабатывать для освобождения иглоэлемента имеет стенку, выполненную с возможнодержателя и отвода иглы в ответ на перемещение стью оказывать давление на торцевую поверхподвижного элемента, согласно изобретению игность при перемещении подвижного элемента из лодержатель и освобождающий элемент предпервого во второе положение, причем в первом ставляют собой разделяемые элементы, соедиположении стенка головной части расположена в ненные по скользящей посадке по поверхности непосредственной близости от торцевой поверхраздела, ориентированной в направлении отвода, ности, а второе положение - это положение подс силой трения между ними, превышающей усивижного элемента после осуществления отвода лие отвода, причем иглодержатель и освобожСтенка головной части подвижного элемента дающий элемент соединены между собой с возснабжена Г-образными элементами, которые проможностью их относительного перемещения за ходят через внутреннее отверстие в одном насчет перемещения подвижного элемента, в ответ правлении во время перемещения подвижного на которое площадь поверхности раздела уменьэлемента для осуществления отделения фиксишается до такой величины, при которой усилие рующего элемента от иглодержателя, но которые отвода превышает силу трения и иглодержатель зацепляют запирающие поверхности, предотвраотделяется от освобождающего элемента и перещая перемещение подвижного элемента в протиходит в положение отвода воположном направлении Удлиненный полый корпус содержит полую Подвижный элемент имеет переднюю и задпервую торцевую часть, отделенную переходной нюю части и выполнен с возможностью перемезоной от полой второй торцевой части, при этом щения передней части в одной линии с освобожвесь механизм отвода расположен в первой тордающим элементом, но не в одной линии с цевой части под переходной зоной иглодержателем, для осуществления уменьшения площади поверхности раздела за счет перемещеВ переходной зоне выполнен упор, в который ния освобождающего элемента без перемещения до отвода упирается освобождающий элемент под иглодержателя действием отводящего усилия со стороны смещающего элемента, приложенного к иглодержатеПодвижный элемент снабжен средством для лю, причем освобождающий элемент представляего установки в первое положение, при котором ет собой фиксирующий элемент, охватывающий конечная часть подвижного элемента находится в часть иглодержателя непосредственной близости от освобождающего 13 45323 элемента перед началом перемещения освобождающего элемента относительно иглодержателя, и во второе положение, при котором конечная часть подвижного элемента находится на расстоянии от первого положения, достаточном для отделения освобождающего элемента от иглодержателя для обеспечения отвода Средством для установки подвижного элемента в нужное положение является двухпозиционная крышка, смонтированная в задней части подвижного элемента Передняя часть подвижного элемента имеет полость, снабженную пробкой, которая установлена с возможностью смещения от контакта с иглодержателем при перемещении подвижного элемента из первого положения во второе положение для обеспечения отвода иглы в полость Полость имеет открытый вход в переднюю часть подвижного элемента, занимаемый смещаемой пробкой, но отделенный от нее, причем пробка закреплена в открытом конце посредством выполненного с возможностью скольжения буртика, расположенного между задней частью пробки и задней частью открытого входа, и имеет возможность смещения благодаря скольжению буртика при ее контакте с иглодержателем, вызванном перемещением подвижного элемента Механизм освобождения в заявленном медицинском инструменте или шприце не требует применения тонких хрупких участков или гибких штифтов, которые трудно изготовить в массовом производстве и которые трудно контролировать Внутри шприца нет хрупких деталей, наличие которых могло бы привести к заеданию Плавное отводящее усилие заданной величины обеспечивается простым фрикционным зацеплением фиксирующего элемента и иглодержателя Небольшая конусность поверхности раздела между иглодержателем и фиксирующим элементом позволяет определять (тарировать) силу трения, создавая очень слабое расклинивание во время сборки при заранее заданной нагрузке Так можно определить, какое усилие, передаваемое плунжеру, требуется для начала отделения, когда фиксирующий элемент движется вперед Это облегчает предварительное определение силы давления большого пальца, которое необходимо оказать на плунжер, чтобы осуществить отвод Требуемое усилие отвода можно воспроизвести, соединив две детали с одинаковой, прилагаемой к ним вдоль оси силой, даже если есть небольшая разница в диаметрах фиксирующего элемента и иглодержателя Значительным преимуществом представляется простота изготовления и сборки шприца по данному изобретению Корпус шприца может быть изготовлен с уменьшением в диаметре (или без такового) под переходной зоной, где находится механизм отвода Плунжер может иметь уменьшение в диаметре (сужение) в переднем отверстии во внутренней полой полости отвода, но ни одна из этих конструкций не нуждается в применении складывающегося стержня, что могло бы сильно увеличить время одного цикла изготовления при массовом производстве Эти стержни могут вставляться с обоих концов, создавая первую 14 переднюю часть с уменьшенным диаметром Смещаемая пробка легко может устанавливаться через открытый торец плунжера и проталкиваться вперед до тех пор, пока буртик не войдет в зацепление с краями переднего отверстия в месте сужения или с входом головной части плунжера и не приведет эту пробку в контакт через уплотнение с внутренней поверхностью корпуса Затем на торец надевается крышка, закрывающая отверстие после вставки пробки Фиксирующий элемент предпочтительно имеет толщину, достаточную для осуществления функций стабилизации, регулировки положения и расположения относительно иглодержателя через контакт со стенками передней открытой торцевой части корпуса Комбинация иглодержатель и фиксирующий элемент перемещается с образованием уплотнения в контакте с боковыми стенками до переходной зоны, при этом пружина вставляется над иглодержателем, а колпачок затвора устанавливается на нужное место нажатием пружины Эта пружина изолируется от любой жидкости, вводимой в камеру с переменным объемом над переходной зоной Сборку можно выполнить с помощью автоматизации и механизации Не требуется никаких уплотнений на оконечнике, в результате чего отверстие является достаточно большим, чтобы в него легко входила немного отклоненная от центральной оси игла Шприц, предлагаемый в данном изобретении, является первым шприцом массового изготовления, годным для использования малых объемов жидкости, который отвечает всем перечисленным выше десяти требованиям Ниже приведено описание вариантов осуществления изобретения со ссылками на чертежи, где Фиг 1 - продольное сечение первого варианта изобретения, изображающее шприц в транспортном состоянии при частично выдвинутом плунжере, Фиг 2 - то же, что на Фиг 1 при нажатии плунжера в конце цикла инжектирования, ФигЗ - изображает торцевую крышку плунжера после перемещения из первого положения во второе при подготовке для автоматического отвода иглы во время дальнейшего продвижения плунжера вперед, Фиг 4 - то же, что на Фиг 1-3 при убранном узле иглы в полую внутреннюю часть плунжера в ответ на перемещение плунжера из положения, показанного на Фиг 3, в положение, показанное на Фиг 4, Фиг 5 - изображает увеличенный вид Фиг 1-4, когда передняя часть плунжера находится в контакте с узлом иглы для начала отвода, Фиг 6 - представляет собой продольное сечение второго варианта шприца, изображающее переднюю часть плунжера в конце цикла инжектирования, готовую войти в контакт с узлом иглы для начала отвода иглы, Фиг 7 - то же, что на Фиг 6, и изображает торцевую крышку плунжера, сдвинутую назад до второго положения, что позволяет фиксирующему элементу смещаться вниз относительно иглодержателя непосредственно перед автоматическим 15 45323 16 срабатыванием механизма отвода двухпозиционной торцевой крышки 56, которая монтируется над задним торцом плунжера От Фиг 8 - то же, что на Фиг 6-7 после отвода, двух до четырех гибких штифтов 58, изготовленФиг 9 - изображает увеличенное поперечное ных методом формовки в стенке 38, разделены сечение варианта по Фиг 6-8, открытыми пазами в стенке 38 Штифты 58 выталФиг 10 - это поперечное сечение по линии 10киваются вовнутрь дополнительными, идущими 10 на Фиг 1, радиально вовнутрь выступами 60, образованныФиг 11 - это поперечное сечение по линии 11ми в направленной вниз перегородке 62, при на11 на Фиг 1, жатии большим пальцем на горизонтальную плаФиг 12 - это поперечное сечение по линии 12стину 64 торцевой крышки 56 Перегородка 62 12 на Фиг 9, может быть кольцевой с выступами 60, располоФиг 13 - это поперечное сечение по линии 13женными так, чтобы взаимодействовать с гибкими 13 на Фиг 9, штифтами 58 Завершает конструкцию другая На Фиг 1 в первом варианте настоящего изокольцевая стенка 68, действующая при нажатии бретения шприц обозначен цифрой 10 Шприц 10 большим пальцем на пластину 64 крышки 56 и имеет удлиненный полый корпус 12, в котором расположенная на некотором расстоянии наружу имеется стенка, образующая с первой конечной от перегородки -62 Кольцевая кромка 66 на стенчастью 14 и противоположной второй конечной ке 38 служит упором для торцевой перегородки частью 16 полую внутреннюю часть Вторая 16 68 корпуса 12 образует отверстие 18 для удлиненного плунжера 24 В поперечном направлении от Общий смысл подвижной торцевой крышки 56 корпуса отходят фланцы 19 Первая конечная состоит в том, что она выполняет роль приспочасть 14 корпуса 12 образует отверстие 20 и пособления для правильного расположения сборки лость 112 для узла 22 иглы плунжера 24 в двух позициях внутри корпуса шприца Когда торцевая крышка 56 находится в Стенка корпуса 12 обычно прямая и идет вниз первом положении, показанном на Фиг 1, ход от отверстия 18 до переходной зоны 26, где она плунжера ограничен, таким образом перегородка сужается и образует первую конечную часть 14, 68 находится в контакте с кромкой 66, образованкоторая в диаметре меньше, чем основная часть ной в верхнем конце корпуса шприца Когда торкорпуса 12 Переходная зона 26 оканчивается цевая крышка 56 перемещается назад во второе упором 36 в верхнем конце передней части 14 положение, показанное на ФигЗ, головка 42 плунУпор 36 может представлять собой либо выстужера может подвинуться ближе к передней части пающую вовнутрь кольцевую стенку 37, либо сегшприца, в значительной степени освобождая мемент кольцевой стенки, либо упор любой другой ханизм отвода перед тем, как установить торцеподходящей конструкции Передний торец 28 первую крышку 56 Первое и второе положения торвой конечной части 14 корпуса 12 имеет затвор цевой крышки соответствуют первому и второму 30, смонтированный в отверстии 20 На Фиг покаположениям плунжера зано крепление с помощью резьбы Затвор 30 может иметь конический выступ для удержания колЖелательно, чтобы кольцевая перегородка 68 пачка 32 иглы с целью зашиты иглы 34 во время была непрозрачной и охватывала и прикрывала ее загрузки и до использования Колпачок 32 иглы цветную поверхность в самой верхней точке втоимеет открытый торец, который фрикционно зацерой торцевой части 54 в первом положении, покапляет соответствующую поверхность на затворе занном на Фиг 1 Ярко окрашенная поверхность, 30 так, что его легко и быстро можно снять удлиукрытая непрозрачной перегородкой 68, открываненный плунжер 24 имеет стенку 38, образующую ется, когда торцевая крышка передвигается по оси внутреннюю полость 40, первую торцевую часть к заднему торцу во второе положение относительили головную часть 42 и противоположную вторую но торцевой части 54 плунжера Когда торцевая торцевую часть 54 Первая торцевая часть 42 крышка 56 отодвигается назад относительно осплунжера 24 составляет головную часть плунжера тальной части плунжера из первого во второе по24 с поршнем 44 на ней, который имеет уплотложение, выступы 60 заходят в зазоры 70 над няющие поверхности 46, способные скользить с штифтами 58 На ФигЗ штифты 58 отогнуты наобразованием уплотнения по внутренней стенке ружу и находятся под выступами 60 и предотвраполого корпуса 12 Первая торцевая часть 42 защают перемещение торцевой крышки относительканчивается крайней частью 50, образуя отверно плунжера Поршневая крышка в действии стие 48 Корпус шприца 12, плунжер 24 и отверзапирается во втором положении и не может верстия в них должны быть круглыми, как в нуться в первое положение Расположенная попестандартных шприцах, как показано на Фиг Желарек направляющая 57 и соответствующая щель тельно, чтобы стенка 38 имела радиально идущие выравнивают крышку в нужном положении После выступы 52, которые лучше всего видны на использования шприца яркоокрашенная полоса на Фиг 10 Эти выступы идут в поперечном направверху части 54 становится видимой, что указывает лении и вверх от первой торцевой части или гона то, что шприц уже использовался ловки 42 и заканчиваются у заднего торца ВыстуОтверстие в передней части плунжера закрыпы 52 служат направляющими для скольжения вается смещаемой пробкой Первая торцевая плунжера, что позволяет сохранить его попереччасть 42 включает в себя пробку 72, нижний конец ное расположение относительно центральной оси которой располагается чуть пониже кромки крайкорпуса шприца 12 В задней части плунжера обней части 50, и расширенную переднюю часть 76 с разована вторая торцевая часть 54, в которую буртиком 78 непосредственно под этой передней входят приспособления регулировки положения частью Этот буртик в диаметре меньше, чем пе 17 45323 18 редняя часть 76, но больше корпусной части 80 фрикционно соединен с головкой 88, пружина 96 Буртик 78 герметично установлена в соответстможет скользить над ствольной частью 86, а вся вующей уплотняющей поверхности 82 во внутренконструкция иглы может быть продвинута вверх и ней части плунжера 24 Пробка 72 фрикционно упираться в упор 36 Затвор удерживает узел иглы удерживается на соответствующей уплотняющей в нужном положении Снизу передней конечной поверхности 82 внутри первой торцевой части части 14 не требуется никакого уплотнения сборки плунжера 24 и герметически закрывает Возвращаясь вновь к Фиг 2, можно видеть, что отверстие, ведущее во внутреннюю часть 40 у плунжер 24 находится в первом положении при буртика 78 За исключением небольшого зазора торцевой крышке, находящейся также в первом между отверстием 48 и пробкой 72, жидкости неположении Игла 34 может проходить через мемгде просочиться из камеры переменного объема брану в емкость с инжектируемой жидкостью, ко45 во внутреннюю часть 40, когда пробка установторая затягивается в камеру 45 с переменным лена объемом путем оттягивания назад торцевой крышки 56 Предпочтительно, чтобы при этом Конструкция иглы 22 наилучшим образом изоторцевая крышка передвинулась во второе полображена на Фиг 5, а ее поперечное сечение преджение, показанное на Фиг 3 После того, как шприц ставлено на Фиг 11 На Фиг 5 показана полая игла заполнен достаточным количеством жидкости и 34, жестко закрепленная в иглодержателе 84, в воздух и лишняя жидкость удалены, он готов для котором имеется ствольная часть 86 и головная проведения цикла инъекции и отвода иглы Когда часть 88 Он имеет также нижний торец 90 и выигла для инъекций находится в нужном положеполнен в форме удлиненной буквы "Т" Торец 90 нии, нажимают на плунжер Вся жидкость, за исиглодержателя 84 расположен в полости 92 заключением очень малого ее количества, перететвора 30, при этом игла 34 проходит по центру кает из камеры 45 через иглу 34 В конце цикла через отверстие 94 Другой, противоположный инъекции поршень находится в положении, покаконец иглы 34 связан с возможностью прохода занном на Фиг 2, за исключением торцевой крышжидкости с камерой переменного объема 45 над ки, которая находится во втором положении, изоголовной частью 88 браженном на ФигЗ Теперь плунжер может быть Сжатая пружина 96 охватывает ствол 84 Пенажат дальше за первую позицию редний торец пружины 96 находится в контакте с нижней частью полости 92 Задний торец 98 окаКогда плунжер перемещается вперед, нижний зывает давление на днище 100 головной части 88 конец 74 пробки 72 находится в контакте с верхТаким образом, это усилие создает возможность ней поверхностью головки 88 иглодержателя Так направить иглодержатель в камеру переменного как нижним концом 90 иглодержатель опирается объема 45 на затвор 30, иглодержатель не может перемешаться Движение плунжера 24 вперед смешает Отделяемый фиксирующий элемент или стопробку 72, передвигая буртик 78 относительно порное кольцо 102 закреплено на головной части уплотняющей поверхности 82 Это заставляет 88 иглодержателя 84 Фиксирующий элемент 102 пробку 72 начать перемещение назад внутри пои головная часть 88 собраны по скользящей полости 40 по направлению к торцевой крышке 56 садке по поверхности раздела 104, благодаря чеОдновременно кромка крайней части 50 плунжера му иглодержатель может освобождаться за счет приходит в контакт с верхней поперечной поверхпостепенного уменьшения поверхности раздела ностью 114 фиксирующего элемента 102 Дальвследствие осевого перемещения фиксирующего нейшее нажатие на плунжер 24 заставляет фикэлемента 102 относительно иглодержателя 84 сирующий элемент 102 начать отделение от Фиксирующий элемент 102 охватывает головголовки иглодержателя 84 осевым перемещением ку 88 иглодержателя находясь в скользящем конпо поверхности контакты 104 Кромка крайней такте с внутренней поверхностью 106 вверху перчасти 50, толкая поперечную поверхность 114, вой конечной части 14 либо непосредственно, перемещает фиксирующий элемент относительно либо посредством уплотнения 108, установленноиглодержателя до тех пор, пока иглодержатель не го на кольцевой внешней поверхности 110 фиксиотделится от фиксирующего элемента, благодаря рующего элемента 102 Фиксирующий элемент чему иглодержатель и игла заходят во внутрен102 либо непосредственно сам, либо через уплотнюю полую часть плунжера под действием сжатой нение 108, находится в контакте с упором 36 пол пружины 96, толкающей иглодержатель 34 Пробвоздействием смещающего элемента, пружины ка передвигается в полость 40 96, действующей на иглодержатель 84 Фиксирующий элемент 102 с уплотнением 108 или без него эффективно защищает любую жидкость в камере переменного объема 45 от какого бы то ни было контакта с пружиной 96 и от попадания в любую часть полости 112 в нижней концевой части 14 Следовательно, на оконечнике шприца, где находится игла для инъекций, не требуется никакого уплотнения Сборка устройства чрезвычайно проста, так как иглу 34 можно приклеить эпоксидным клеем или каким-либо другим способом закрепить в иглодержателе 84, как это показано на Фиг 5, при этом фиксирующий элемент 102 может быть На Фиг 4 показано положение иглодержателя и иглы после того, как иглодержатель переместился в ответ на операцию отвода, рассмотренную выше На этой фигуре показано положение фиксирующего элемента 102 сразу после его осевого перемещения, которое в ответ на нажатие плунжера освобождает иглодержатель путем постепенного уменьшения поверхности контакта между иглодержателем и фиксирующим элементом Из Фиг 4 понятно, что дальнейшее перемещение плунжера в любом из направлений не может оказать влияния на перемещение иглы Иглодержатель и фиксирующий элемент состав 19 45323 20 ляют две отдельные, части, которые, будучи разров Зба Верхняя часть 118 фиксирующего деленными, позволяют осуществление отвода элемента 102а может проходить мимо упоров Зба Когда возникает это отделение, игла отводится в в нижнюю часть камеры 45 с переменным объеполый плунжер После отвода трудно, если не мом Упоры Зба имеют радиальное направление и невозможно, вновь собрать шприц, даже если выступают вовнутрь и имеют запирающую поплунжер вынут из корпуса, так как фиксирующий верхность 120, упираясь в которую фиксирующий элемент 102 захватывается в передней торцевой элемент испытывает смещающее действие пручасти корпуса, торцевая крышка постоянно закрежины, действующей на ствольную часть 84а, плена на противоположном открытом конце плунудерживающую иглу жера и затвор 30 непостоянно закреплен в нужном Узел плунжера 24а на Фиг 6-9 имеет стенку положении 38а, образующую полую внутреннюю часть 40а, первую торцевую часть 42а, которая может быть Второй вариант данного изобретения показан названа головной частью плунжера, и противопона Фиг 6-9, его поперечное сечение - на Фиг 12 и ложную вторую торцевую часть 54а На головной 13 Буквенные индексы применяются для обозначасти 42а смонтирован поршень 44а, находящийчения аналогичных деталей На Фиг 6 в этом втося в скользящем контакте через уплотнение со ром варианте изобретения шприц обозначен 10а и стенкой полой внутренней части корпуса 12а У имеет удлиненный корпус 12а со стенкой, обраголовной части плунжера уменьшенный диаметр, зующей полую внутреннюю часть, первую конечблагодаря чему образуется полость 48а с уплотную часть На и противоположную вторую конечняющей поверхностью 82а верхней части, которая ную часть 16а Задний край второй конечной части контактирует с буртиком 78а, образованным под 16а образует отверстие 16а для удлиненного головкой 76а смещаемой пробки 72а Это аналоплунжера 24а В цилиндрическом корпусе 12а гично тому, что происходит с пробкой 76 по перимеется переходная зона 26а которая отделяет вому варианту, за исключением того, что во втокамеру с переменным объемом 45 от первой кором варианте корпус пробки 80а более длинный, а нечной части 14а в передней части корпуса 12а диаметр позволяет уплотнять головную часть Передний торец 28а части 14а образует отверстие поршня так, что жидкость не проникает в полость 20а, ведущее во внутреннюю часть полости 112 40а Затвор 30а установлен в отверстии 20а для поддержки узла иглы 22а Переходная зона 2ба в В плунжере 24а головная часть 42а имеет конце передней части 14а имеет направленный множество Г-образных выступов 122а, которые вовнутрь упор Зба в стенке передней части 14а также видны на Фиг 12 Они располагаются под нижней поверхностью 74а смещаемой пробки 72а На Фиг 9 видно, что узел иглы 22а состоит из Выступы 122а являются прямолинейными проиглодержателя 84а, как правило, в форме буквы должениями стенки головки 42а с выступающим "Т", передний край 90а которого находится в конкрюком или бородкой, которая предназначена для такте с углублением 92а в затворе 30а Иглодерзахвата запирающей поверхности 120 под поверхжатель 84а удерживает иглу 34 жестко по центру, ностями направленных вовнутрь уступов Зба, кокоторая соединена с возможностью поступления гда плунжер нажат для осуществления операции жидкости с камерой 45 переменного объема Иготвода Эти крюки препятствуют вытаскиванию лодержатель обладает длинным стволообразным плунжера Поскольку плунжер по второму варианкорпусом 86а, который охвачен устройством смету гораздо ближе к внутреннему диаметру корпуса шения, выполненным в виде пружины сжатия 96 шприца, то не требуются никаких направляющих Стволообразныи корпус 86а имеет головную часть на стенке 38а Конструкция плунжера 24а также 88а, которая нижней поверхностью 100а находитимеет двухпозиционную крышку 56а, которая на ся в контакте с верхней частью пружины 96 Сила Фиг 6-8 схематически показана, как круглая крышпружины 96, действующая на поверхность 100а, ка с канавками, имеющими плоское дно, которые стремится переместить иглодержатель в камеру избирательно зацепляют соответствующие зубья 45 переменного объема с внешней стороны плунжера Это может быть Узел иглы 22а состоит из двух разделяемых двухпозиционная крышка 56 или какая-нибудь деталей "T''-образный иглодержатель 84а являетдругая крышка, которая избирательно передвигася центральной частью, другая деталь - отделяеется между первым и вторым положением для мый и удерживаемый силой трения фиксирующий установления плунжера в первом или втором поэлемент 102а, который соединен с головной чаложении стью 88а по скользящей посадке по поверхности раздела е 104а, которая образована кольцевой Работа устройства по второму варианту лучвнешней поверхность головки и внутренней поше всего показана на Фиг 6-8 и 9 На Фиг 6 плунверхностью фиксирующего элемента 102а Фиксижер показан только в конце цикла проведения рующий элемент 102а проходит в поперечном инъекции Дальние концы Г-образных выступов направлении и имеет подвижную уплотняющую 122а находятся на одной линии с верхней поверхповерхность, находящуюся в контакте со стенкой ностью фиксирующего элемента 102а и готовы корпуса шприца, которая, в свою очередь, наховойти с ней в контакт Внутренний диаметр между дится с внешней поверхностью 116а фиксирующеГ-образными выступами 122а такой, что они не го элемента 102а либо в непосредственном конмогут войти в контакт ни с одной из частей головки такте, либо через уплотнение Фиксирующий 88а иглодержателя 84а Плунжер движется по оси элемент 102 либо непосредственно, либо косвенв ответ на нажатие большим пальцем на торцено через уплотнение 108а, удерживается на нижвую крышку по направлению ко второму положеней поверхности 120 направленных вовнутрь упонию или к положению отвода Пробка 72а входит в 22 21 45323 контакт с верхней поверхностью головки иглодерходится в фрикционном контакте с внутренней жателя, которая зафиксирована в нужном полоповерхностью фиксирующего элемента, вставляжении Пробка смещается с уплотняющей поверхют по скользящей посадке в открытый конец пености 82а за счет скользящего движения буртика редней части На корпуса шприца Благодаря кон78а до полного ее освобождения такту с внутренней стенкой полости 112, фиксирующий элемент самовыравнивает иглоКогда плунжер перемещается вниз, как покадержатель и иглу по центральной оси шприца зано на Фиг 7, пробка 72а смещается, а фиксиСамовыравнивание обеспечивается частями, рующий элемент перемещается относительно взаимодействующими с фиксирующим элементом, головки иглодержателя 84а вдоль поверхности которые проходятся под головкой иглодержателя контакта 104а Здесь показано некоторое про(не показаны) Затем на стволообразной части скальзывание фиксирующего элемента прежде иглодержателя размещают пружину и последним чем пробка войдет в контакт с головкой иглодерустанавливают затвор оконечника Сбоку возможателя для ее смещения Легко видеть, что регужен доступ к игле для ее удержания во время услируя положение или длину пробки, ее можно тановки затвора сместить первой, как в первом варианте В положении, показанном на Фиг 7, площадь поверхноПлунжер может собираться, как блок, а затем сти контакта уменьшается до точки, когда она стапросто вставляться в отверстие 18, 18а Пробка новится очень маленький для удерживания 72, 72а вставляется через отверстие в заднем фиксирующего элемента и иглодержателя силой торце плунжера и легко устанавливается на место трения вместе Оставшаяся сила трения является по скользящей посадке путем прикладывании синедостаточной для противодействия отводящей лы в этом направлении Затем устанавливается смещающей силе, действующей на днище 100а крышка 56, 56а, которая закрывает задний торец головки иглодержателя со стороны пружины Теплунжера и имеет двухпозиционное действие перь эта отводящая сила превышает фиксируюМожет возникнуть необходимость в приспособлещую силу трения и, как показано на Фиг 8 перении, разводящем направленные вниз части крышмещает иглодержатель вместе с иглой и пробкой ки для того, чтобы она могла включаться в действ полость 40а плунжера 24а вие на конце плунжера Для этих целей можно произвести продольное разделение в стенке УзПри полностью распрямленной пружине игла лы в соответствии с обоими вариантами изобреполностью находится внутри корпуса шприца и не тения собираются одинаково может быть вновь вытянута Размеры деталей таковы, что могут вынуждать Г-образные выступы Лучше всего, когда эти детали имеют кольце122а слегка изгибаться вовнутрь за счет контакта образную форму, как видно из поперечного сечеизогнутых под углом наружу торцевых поверхнония, хотя данное изобретение предполагает, что стей с внутренними радиально направленными возможна любая полигональная форма Желаповерхностями упоров Зба, причем между ними и тельно, чтобы эти детали были изготовлены литьголовкой 88а имеется зазор, достаточный для отем под давлением из соответствующих пластиков, гибания вовнутрь, но предотвращающий изгиб от за исключением поршня 44, 44а, уплотнения 108, упора в головку иглодержателя Предпочтительно, 108а и металлической пружины Поршень изгочтобы Г-образные выступы производили зацеплетавливается из соответствующего резинового мание под выступом непосредственно перед начатериала Пробка предпочтительно делается из лом отвода Теперь плунжер остается запертым в пластика, но может быть изготовлена формованиотведеленном положении, благодаря взаимодейем из соответствующего резинового материала ствию между Г-образными выступами 122а и заДанное изобретение очень хорошо подходит пирающими поверхностями 120, которое препятдля производства шприцов емкостью 3 смЗ при ствует любой попытке вынуть плунжер из корпуса диаметре и длине, выбранными таким образом, шприца Следовательно, даже если торцевая чтобы оставались промежутки на корпусе для накрышка 56а была отодвинута определенным усинесения отметок, определяющих дозировку В лием, плунжер нельзя вынуть для повторного испередней части шприца не требуется никаких уппользования шприца лотнений Предпочтительно, чтобы передний оконечник был приваренным акустическим методом Устройство по любому из вариантов изобредля предотвращения возможной разборки для тения быстро и просто собирается и легко поддаповторного использования Этот оконечник может ется механизации Следует признать, что совребыть плоским, а не коническим менные иглы, будучи смонтированными в иглодержателе или в ступице, редко бывают идеПредложенный шприц не требует разной длиально выравненными по оси Таким образом, люны корпуса при использовании игл разной длины бой узел, в котором требуется пропускание иглы Длина иглодержателя и пружины выбирается для через малое отверстие, обречен на отказ, так как возможности их отвода на достаточное расстоячрезмерно острый конец будет зацеплять поверхние для того, чтобы уместить самую длинную игности стенок и приведет к заклиниванию и осталу Конструкция такова, что любая более короткая новке работы устройства Поскольку в устройстве игла также может быть отведена по данному изобретению не требуется уплотнения Фиксирующий элемент или стопорное кольцо на конце иглы, возможно создать большое отверможет быть изготовлено из твердой резины или из стие в затворе 30а, размеры которого ограничипластика для плотной посадки, но желательно, из ваются лишь требованием о том, чтобы на него того же материала, что и иглодержатель При могло опереться днище иглодержателя применении без уплотнения стопорное кольцо должно быть больше, чтобы оно могло образовыГоловную часть иглодержателя, который на 23 45323 24 вать уплотнение у внутренние стенки полости 112 Желательно, чтобы фиксирующий элемент монПри этом использование того же материала снитировался на иглодержателе до установки их комжает возможность разной степени расширения и бинации в передней части корпуса шприца Это сжатия фиксирующего элемента, иглодержателя и дает возможность предварительно нагрузить декорпуса шприца в широком диапазоне температур тали этой комбинации на заранее определенную Образец успешно функционировал без уплотневеличину постоянной нагрузки Например, если ния сразу же после пребывания в холодильнике эти детали находятся в комбинации под действипри температуре 24°F и в печи при температуре ем силы в 2 фунта, понадобятся примерно те же 2 150°F Отвод, который можно считать "срабатывафунта для начала их разделения Если требуется нием", когда плунжер подавался вниз или надавбольшее усилие отделения, эти детали должны ливался во второе положение собираться под действием большего усилия Похоже, что при этом устраняются любые небольГоловка плунжера во втором варианте изошие различия в диаметрах этих комбинированных бретения рассчитана на запирание непосредстдеталей, так как некоторая несоосность фиксивенно перед началом отвода за счет удаления рующего элемента и иглодержателя не является скользящего стопорного кольца Это гарантирует, критической Поскольку иглодержатель нагружачто запирание состоится Если первым начинаетется пружиной, фиксирующий элемент также всеся отвод, возникает тенденция немедленно остагда упирается в упоры Не имеет значения, в кановить подталкивание плунжера, который может ком месте на головке иглодержателя он быть неокончательно заперт зацеплением Гнаходится Единственное различие в иглодержаобразных штифтов и упора телях заключается в том, что они в входить в каБлагодаря соединению по скользящей посадмеру переменного объема в большей или меньке между фиксирующим элементом и головкой шей степени Регулируемое расположение иглодержателя получается герметичное уплотнезатвора гарантирует, что иглодержатель крепится ние, которое отделяет пружину от камеры перенадежно Такая компоновка дает возможность менного объема Герметизируется внутренняя использовать широкий диапазон величин усилия стенка полости 112 за счет скользящего контакта с отвода в соответствии с любыми желаемыми усней фиксирующего элемента или, в другом вариловиями эксплуатации анте, герметизирующего элемента, который охватывает внешнюю поверхность фиксирующего Предполагается также, что у плунжера не моэлемента Это эффективно защищает от попадажет быть однопозиционной торцевой крышки вмения любой жидкости в полость 112, в том числе во сто двухпозицонной Давление, необходимое для время отвода, так как скользящий контакт сохразавершения цикла инъекции путем приложения няет уплотнение до тех пор, пока сила пружины не усилия к плунжеру, обычно не очень велико Если отделит иглодержатель от фиксирующего элеоно требуется, например, усилие в один или два мента фунта на плунжер для осуществления отвода, пользователю сравнительно легко определить, Данная конструкция предлагает эффективное когда передний край плунжера касается фиксисредство для задания заранее известной величирующего элемента для осуществления подачи ны усилия надавливания большим пальцем, выопределенной дозы Затем значительно большее зывающего отвод Внешняя стенка 88, 88а и соотусилие, оказываемое на плунжер, вызывает отвод, ветствующая внутренняя стенка фиксирующего который эффективно и навсегда предотвращает элемента, которые образуют поверхность раздела повторное использование Через прозрачные 104, 104а, предпочтительно должны иметь нестенки шприца видно в плунжере сдвинутые' большую конусность так, чтобы эта поверхность пробку и иглодержатель, что означает, что отвод раздела имела небольшую конусность вовнутрь произошел по направлению вперед, или к оконечнику шприца 25 45323 26 in-; ак-га 114. Фиг. З Фиг. 1 55 6B 1 661 £4. •72 •35 -ЗО Фиг. 4 27 45323 28 29 45323 IDu Ш ZOo Фиг.6 ЗО 31 45323 32 I6u 30а Фиг.8 Фиг.7 33 34 Фиг.9 Фиг.Ю 35 36 45323 Фиг.12 Фиг.11 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
