Одноразовий медичний шприц – 1

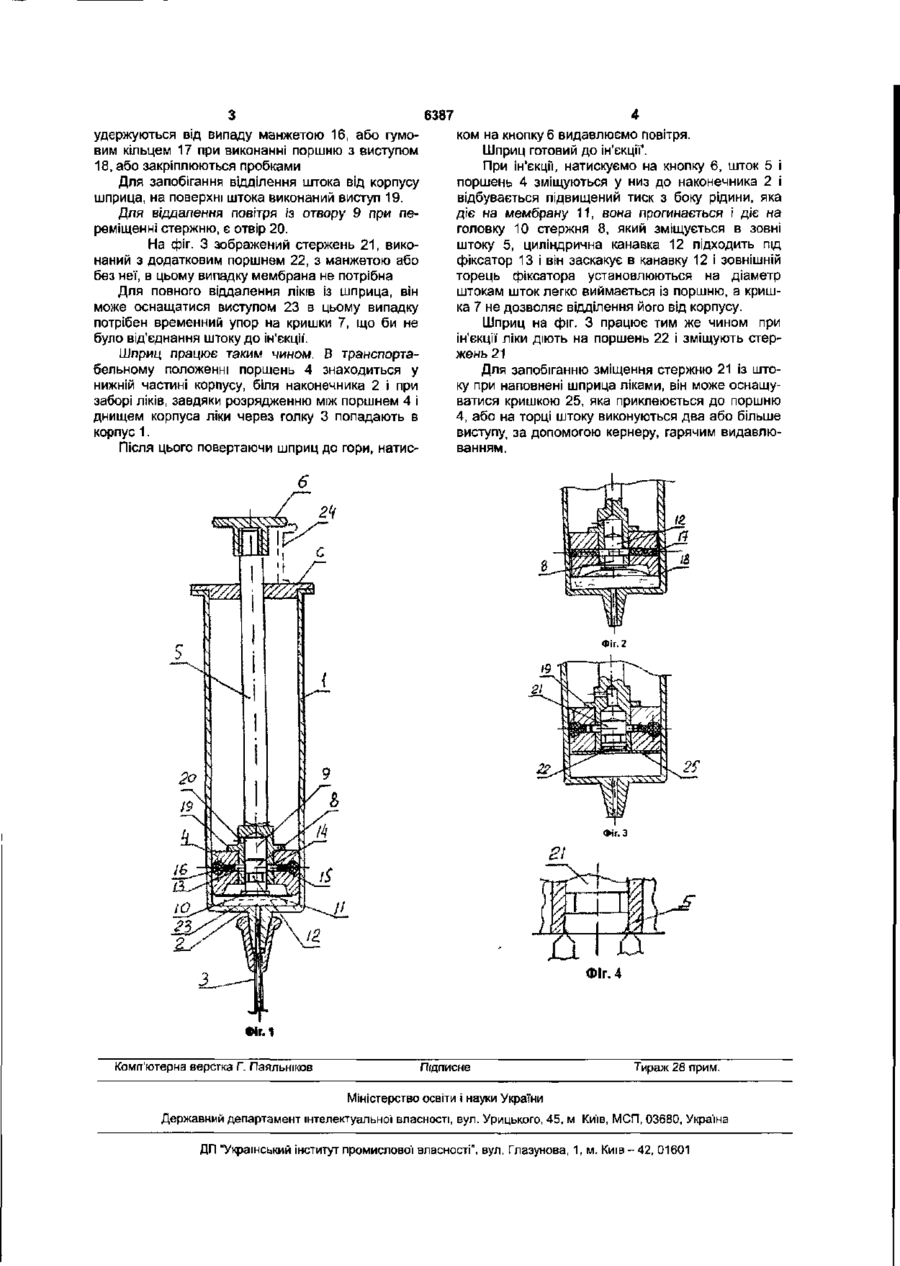

Одноразовий медичний шприц, який містить корпус з наконечником, голкою та кришкою, у по рожнині якого розміщений поршень і шток, які зв'язані вузлом з'єднання і роз'єднання штока від поршня, який містить стержень, установлений в порожнині поршня з можливістю його переміщення, фіксатори і сухарики, сполучні радіальні канали в штоці і поршні, який відрізняється тим, що шток виконаний з виступом у основи поршня, а фіксатор контактує з найбільшим діаметром стержня і має можливість заскакування у циліндричну канавку в момент ін'єкції, яка виконана на стержні. Запропоноване технічне рішення належить до медичної техніки, а саме до улаштувань, які призначенні для введення лікарських препаратів в організм людини. Одноразовий медичний шприц є удосконаленням технічного рішення за патентом України 11232 [опуб. 25 05 96р. Бюл. № 4], який містить корпус з наконечником з голкою і кришкою, у середині якого розміщений поршень з порожниною і шток, зв'язані вузлом з'єднання і роз'єднання штока від поршня .який містить стержень , установлений в порожнині поршню з можливістю переміщення його , фіксатори і сухарики або шарики, сполучні радіальних каналів в штоку і поршні і кільцевих канавок на стержні, причому поршень оснащений мембраною, яка контактує зі стержнем Недоліком цього технічного рішення є те, що звільнений шток можливо приклеїти І використовувати його повторно. Другим недоліком є те, що для роз'єднання штока необхідно затратити зусилля на осьове переміщення стержня, підняття фіксаторів або шариків і стиснення гумових пробок , що сприяє малої імовірності від'єднання штока при повільному введенні лікарських препаратів. У основу корисної' моделі поставлене завдання створення такого шприца, у якому забезпечена можливість повторного використування шприца і надійність від'єднання штока при ін'єкції Поставлене завдання вирішується тим , що шприц , який містить корпус з наконечником з голкою і кришкою, у порожнині якого розміщений поршень і шток, які зв'язані вузлом з'єднання і роз' єднання штока від поршня ,якии містить стержень установлений в порожнині поршня з можливістю переміщення його, фіксатори і сухарики або шарики, сполучених радіальних каналів в штоці і поршні і кільцевих канавок на стержні, причому поршень оснащений мембраною, яка контактує зі стержнем, згідно корисної моделі, шток виконаний з виступом, у основи поршня, а фіксатор контактує з найбільшим діаметром стержня з можливістю заскакування у циліндричну канавку, в момент ін'єкції, яка виконана на стержні. Крім того стержень оснащений поршнем. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображений шприц до ін'єкції , на фіг 2 - шприц в момент ін'єкції, на фіг. З зображений варіант шприца і на фіг.4 зображено кернерування отвору поршня. Шприц містить корпус 1 циліндричного вигляду, виконаного з еластичного матеріалу (пластмаси або полімеру), або стекла, наконечника 2 з голкою 3, поршень 4, шток 5 з притиснутою кнопкою б і кришку 7, яку після складання шприца приклеюють до корпусу. Шприц оснащений вузлом для звільнення штоку в момент ін'єкції, який виконаний із стержня 8, який установлений в торці поршня в отворі 9 і виконаний з головкою 10, яка взаємодіє з тонкою мембраною 11 і яка приклеюються до торця поршня, а в стержні виконана циліндрична канавка 12 для заходу фіксаторів 13, розташованих в радіальному отворі 14, виконаному в поршні 4. Фіксатори 13 взаємодіють з поверхнею стержня 8 за допомогою гумових елементів 15, які 1 00 со CD 6387 удержуються від випаду манжетою 16, або гумовим кільцем 17 при виконанні поршню з виступом 18, або закріплюються пробками Для запобігання відділення штока від корпусу шприца, на поверхні штока виконаний виступ 19. Для віддалення повітря із отвору 9 при переміщенні стержню, є отвір 20. На фіг. З зображений стержень 21, виконаний з додатковим поршнем 22, з манжетою або без неї, в цьому випадку мембрана не потрібна Для повного віддалення ліків із шприца, він може оснащатися виступом 23 в цьому випадку потрібен временний упор на кришки 7, що би не було від'єднання штоку до ін'єкції. Шприц працює таким чином. В транспортабельному положенні поршень 4 знаходиться у нижній частині корпусу, біля наконечника 2 і при заборі ліків, завдяки розрядженню МІЖ поршнем 4 І днищем корпуса ліки через голку 3 попадають в корпус 1. Після цього повертаючи шприц до гори, натис ком на кнопку 6 видавлюємо повітря. Шприц готовий до ін'єкції*. При ін'єкції, натискуємо на кнопку 6, шток 5 і поршень 4 зміщуються у низ до наконечника 2 і відбувається підвищений тиск з боку рідини, яка діє на мембрану 11, вона прогинається і діє на головку 10 стержня 8, який зміщується в зовні штоку 5, циліндрична канавка 12 підходить під фіксатор 13 і він заскакує в канавку 12 і зовнішній торець фіксатора установлюються на діаметр штокам шток легко виймається із поршню, а кришка 7 не дозволяє відділення його від корпусу. Шприц на фіг. З працює тим же чином при ін'єкції ліки діють на поршень 22 і зміщують стержень 21 Для запобіганню зміщення стержню 21 із штоку при наповнені шприца ліками, він може оснащуватися кришкою 25, яка приклеюється до поршню 4, або на торці штоку виконуються два або більше виступу, за допомогою кернеру, гарячим видавлюванням. ФІГ.1 Комп'ютерна версгка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
