Накопичувальна аварійно-експлуатаційна система літального апарата

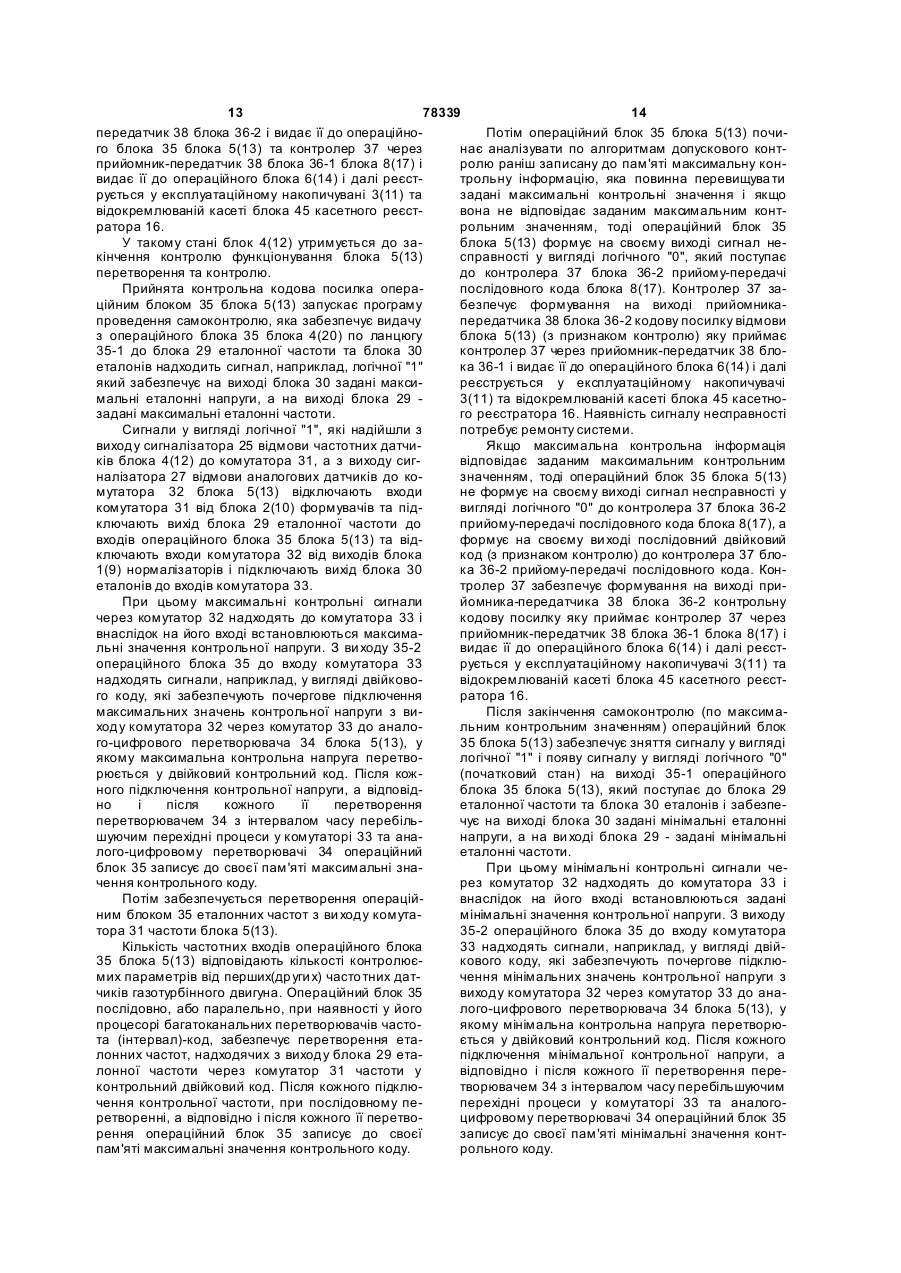

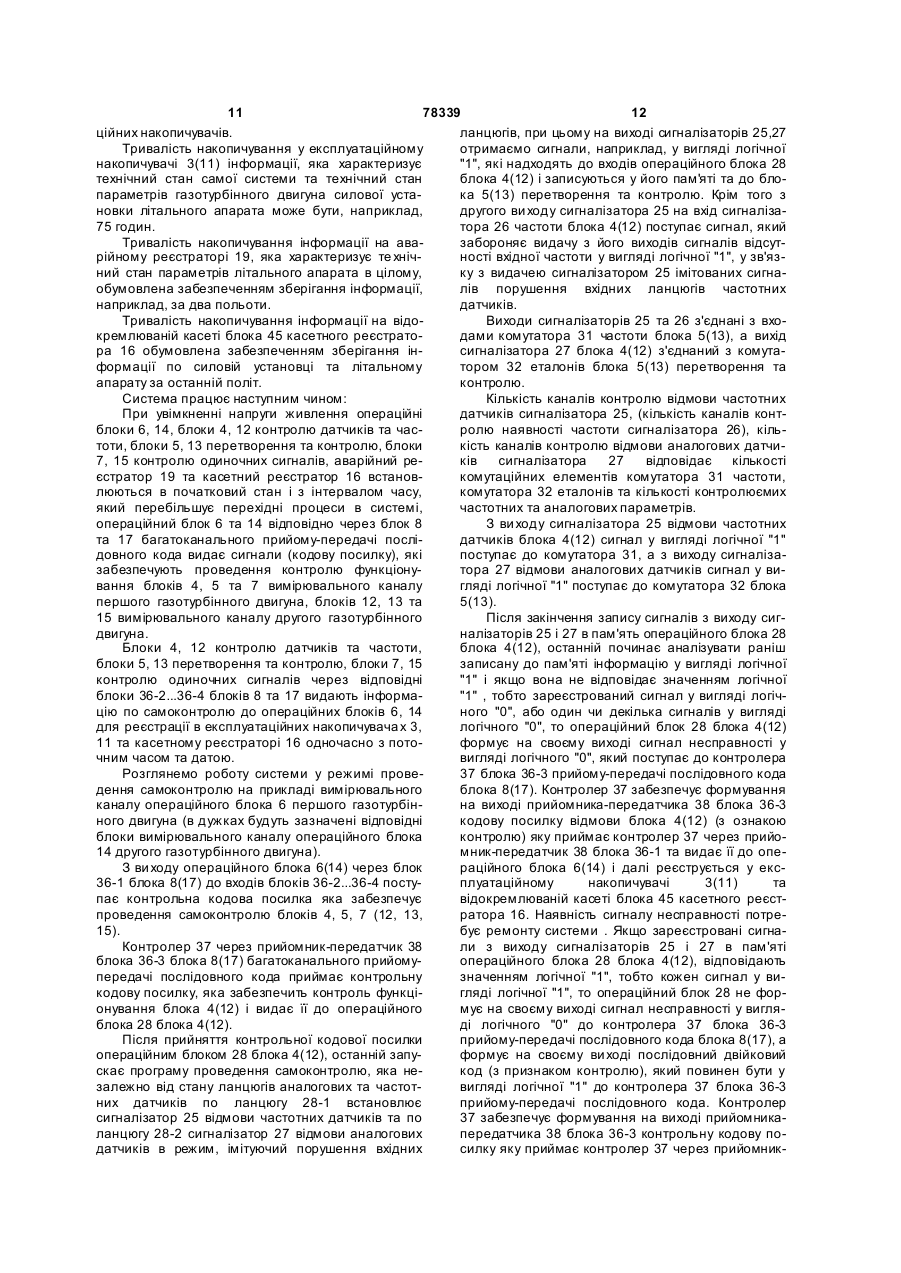

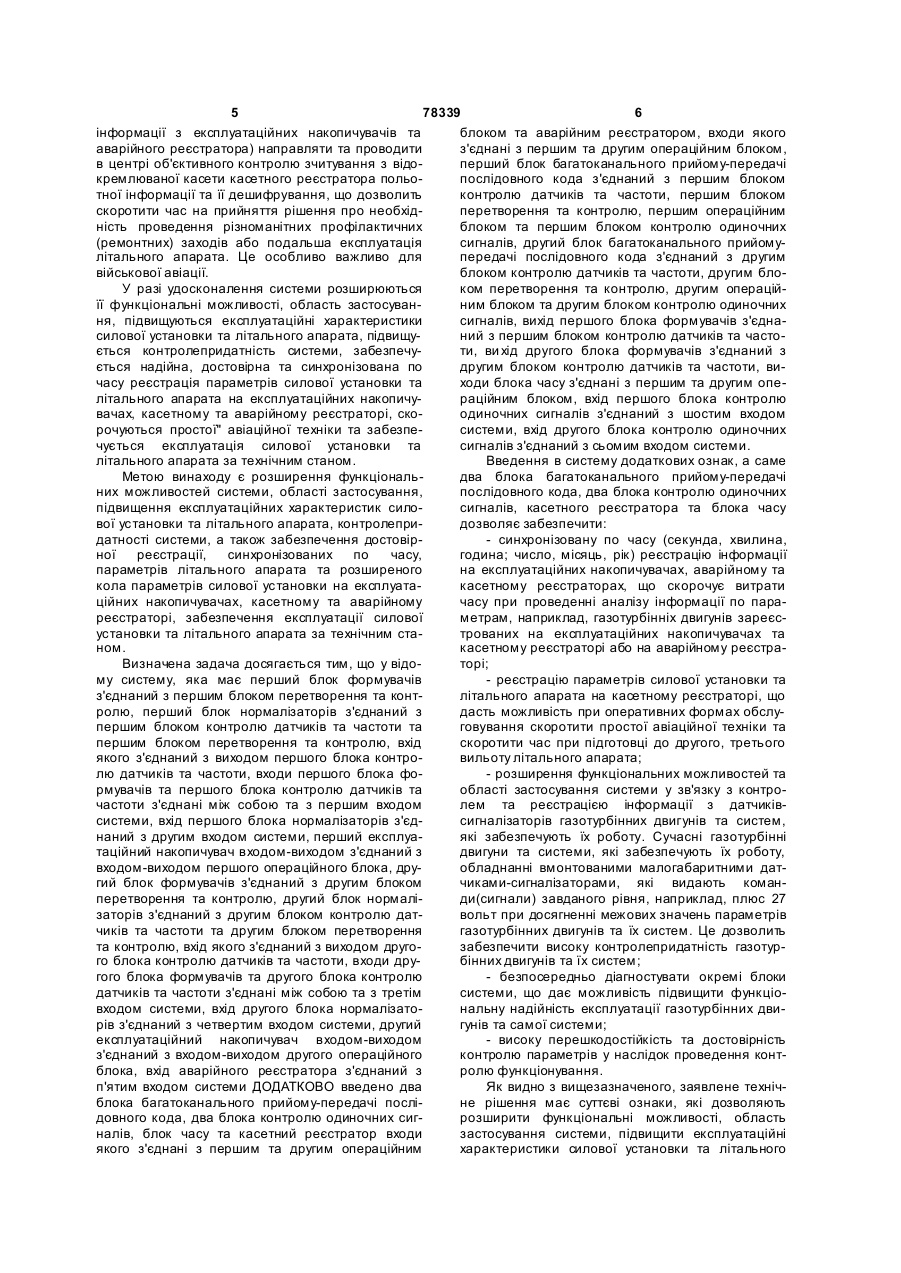

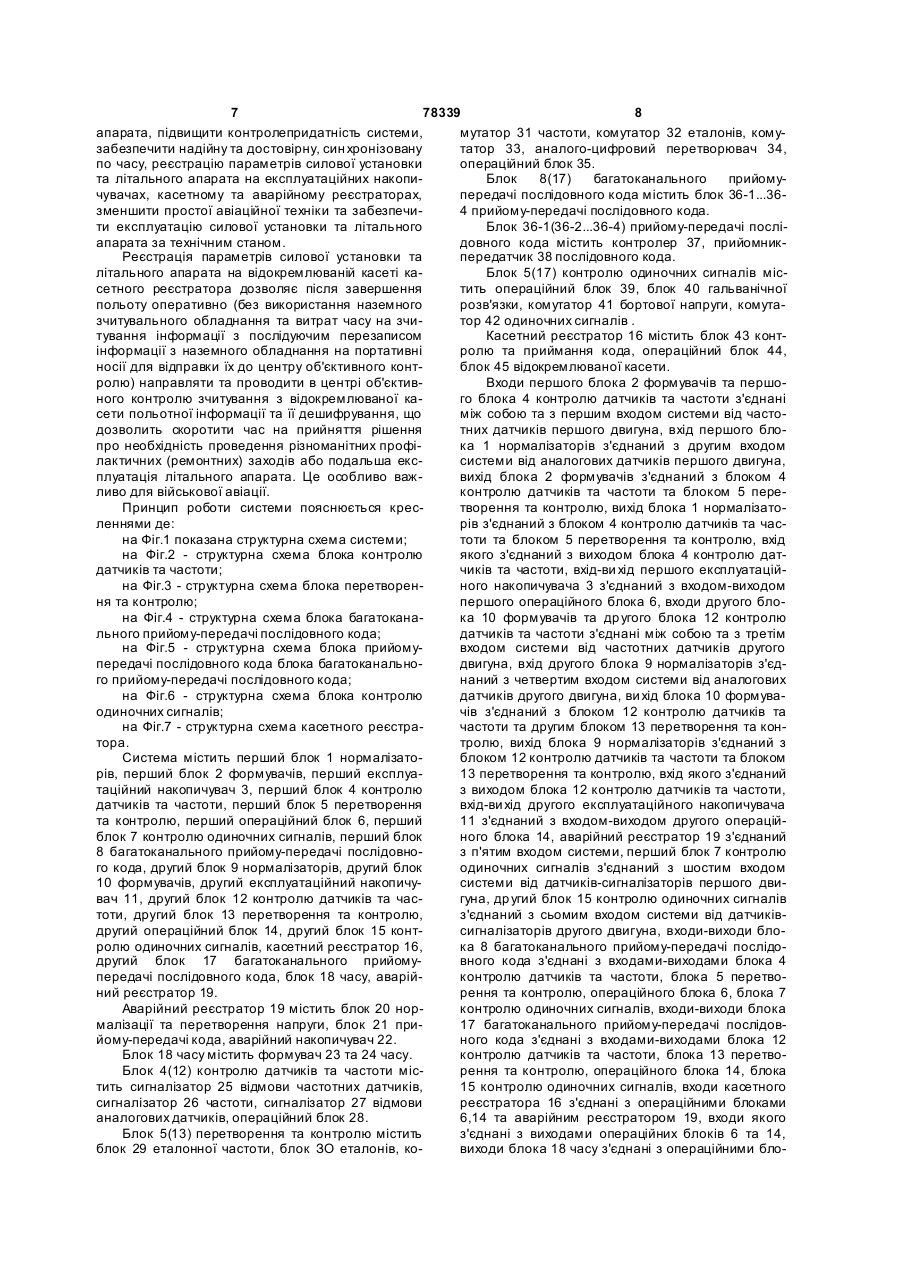

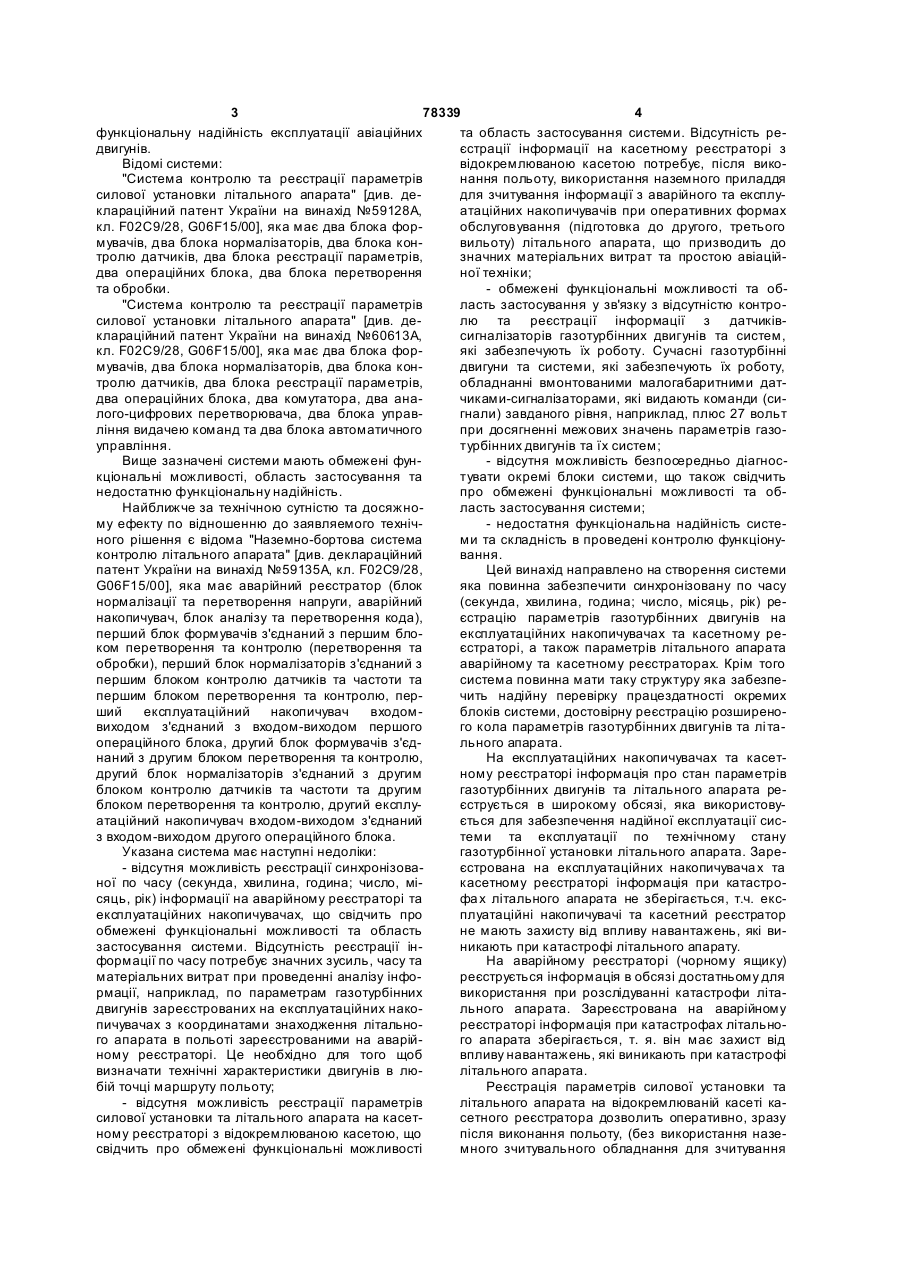

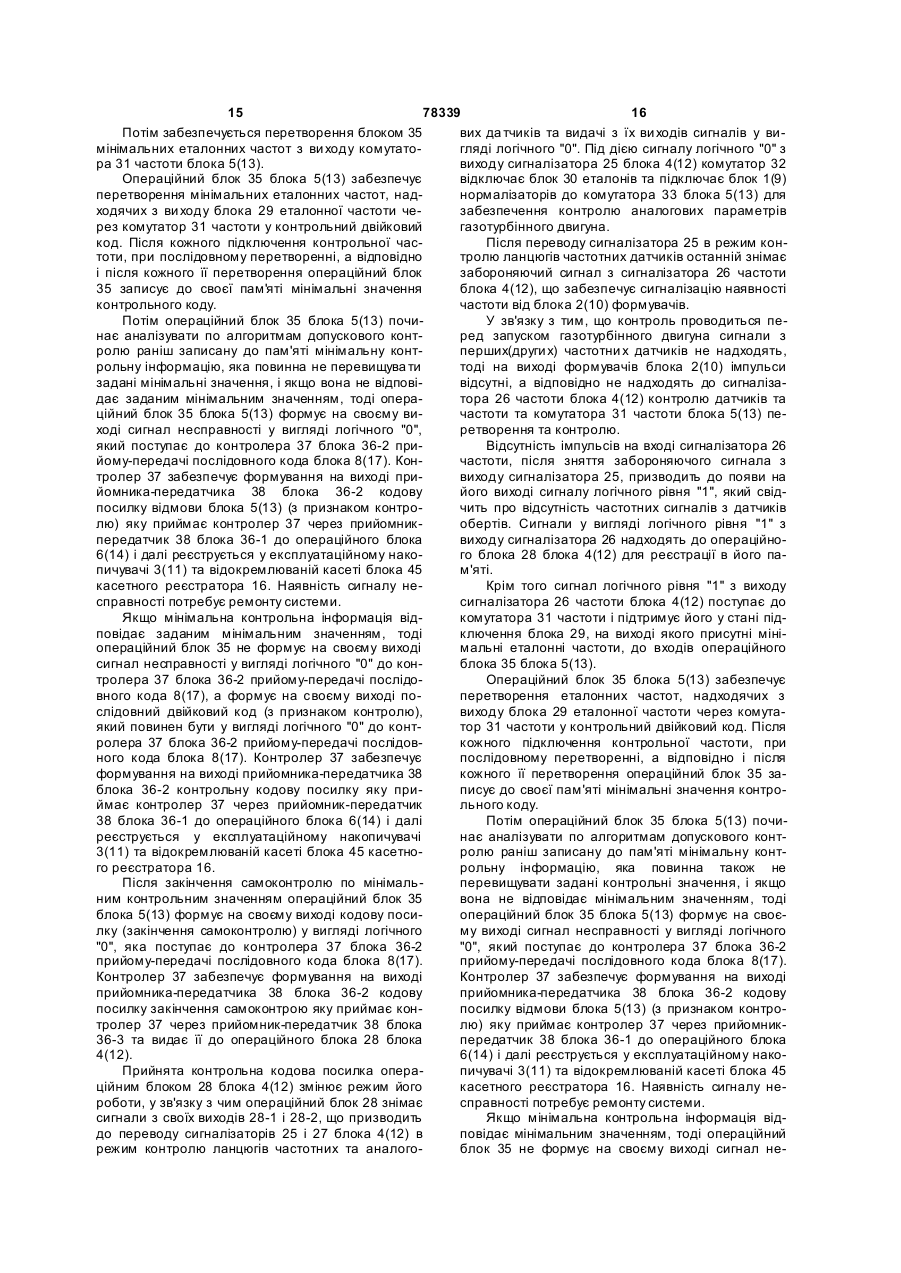

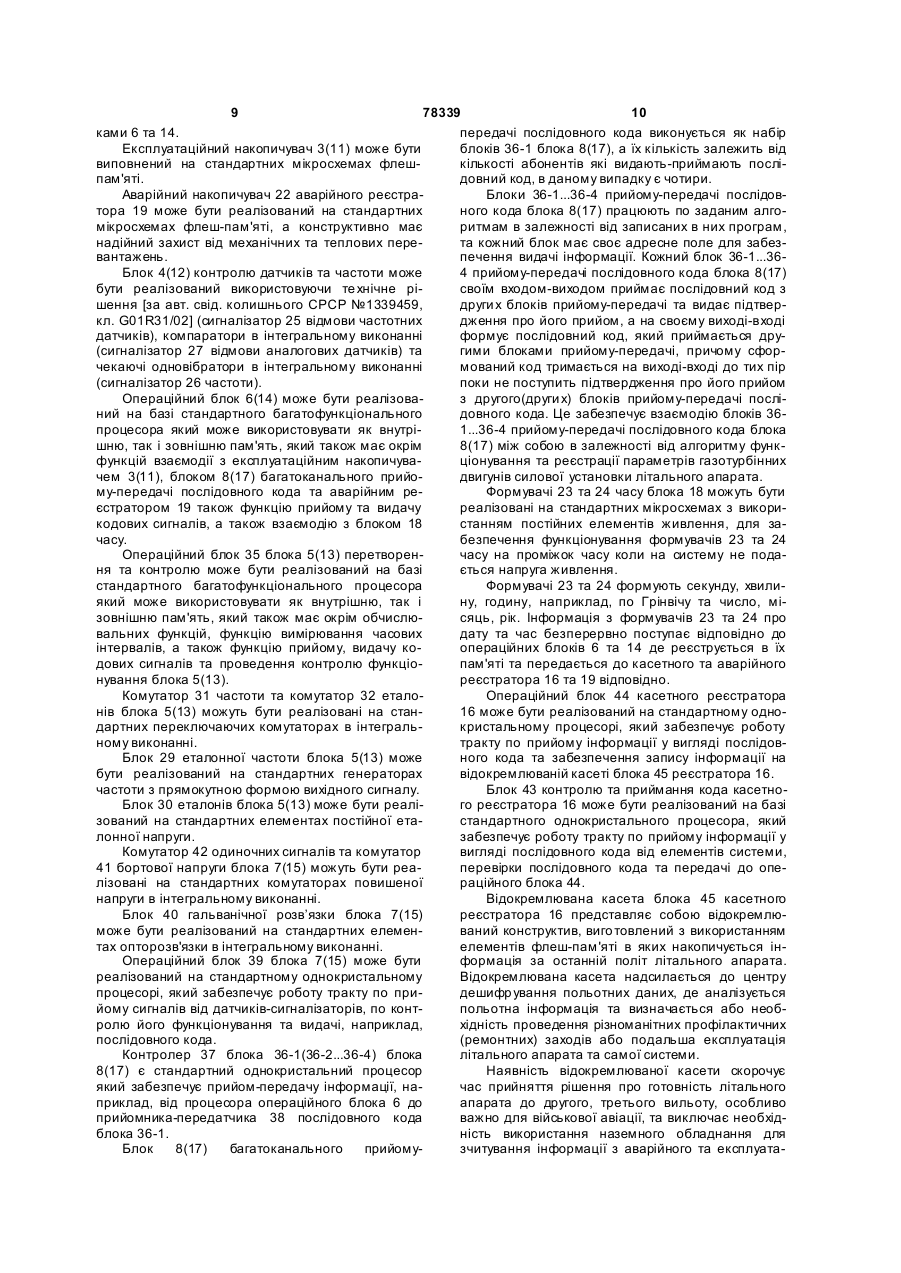

Накопичувальна аварійно-експлуатаційна система літального апарата, яка має перший блок формувачів, з'єднаний з першим блоком перетворення та контролю, перший блок нормалізаторів з'єднаний з першим блоком контролю датчиків та частоти та першим блоком перетворення та контролю, вихід якого з'єднаний з виходом першого блока контролю датчиків та частоти, входи першого блока формувачів та першого блока контролю датчиків та частоти з'єднані між собою та з першим входом системи, вхід першого блока нормалізаторів з'єднаний з другим входом системи, перший експлуатаційний накопичувач входомвиходом з'єднаний з входом-виходом першого операційного блока, другий блок формувачів з'єднаний з другим блоком перетворення та контролю, другий блок нормалізаторів з'єднаний з другим блоком контролю датчиків та частоти та другим блоком перетворення та контролю, вхід якого з'єднаний з виходом другого блока контролю датчиків та частоти, входи другого блока формувачів та другого блока контролю датчиків та частоти з'єднані між собою та з третім входом системи, вхід другого блока нормалізаторів з'єднаний з четвер C2 2 (19) 1 3 78339 4 функціональну надійність експлуатації авіаційних та область застосування системи. Відсутність редвигунів. єстрації інформації на касетному реєстраторі з Відомі системи: відокремлюваною касетою потребує, після вико"Система контролю та реєстрації параметрів нання польоту, використання наземного приладдя силової установки літального апарата" [див. дедля зчитування інформації з аварійного та експлуклараційний патент України на винахід №59128А, атаційних накопичувачів при оперативних формах кл. F02C9/28, G06F15/00], яка має два блока форобслуговування (підготовка до другого, третього мувачів, два блока нормалізаторів, два блока конвильоту) літального апарата, що призводить до тролю датчиків, два блока реєстрації параметрів, значних матеріальних витрат та простою авіаційдва операційних блока, два блока перетворення ної техніки; та обробки. - обмежені функціональні можливості та об"Система контролю та реєстрації параметрів ласть застосування у зв'язку з відсутністю контросилової установки літального апарата" [див. делю та реєстрації інформації з датчиківклараційний патент України на винахід №60613А, сигналізаторів газотурбінних двигунів та систем, кл. F02C9/28, G06F15/00], яка має два блока форякі забезпечують їх роботу. Сучасні газотурбінні мувачів, два блока нормалізаторів, два блока кондвигуни та системи, які забезпечують їх роботу, тролю датчиків, два блока реєстрації параметрів, обладнанні вмонтованими малогабаритними датдва операційних блока, два комутатора, два аначиками-сигналізаторами, які видають команди (силого-цифрових перетворювача, два блока управгнали) завданого рівня, наприклад, плюс 27 вольт ління видачею команд та два блока автоматичного при досягненні межових значень параметрів газоуправління. турбінних двигунів та їх систем; Вище зазначені системи мають обмежені фун- відсутня можливість безпосередньо діагноскціональні можливості, область застосування та тувати окремі блоки системи, що також свідчить недостатню функціональну надійність. про обмежені функціональні можливості та обНайближче за технічною сутністю та досяжноласть застосування системи; му ефекту по відношенню до заявляемого техніч- недостатня функціональна надійність систеного рішення є відома "Наземно-бортова система ми та складність в проведені контролю функціонуконтролю літального апарата" [див. деклараційний вання. патент України на винахід №59135А, кл. F02C9/28, Цей винахід направлено на створення системи G06F15/00], яка має аварійний реєстратор (блок яка повинна забезпечити синхронізовану по часу нормалізації та перетворення напруги, аварійний (секунда, хвилина, година; число, місяць, рік) ренакопичувач, блок аналізу та перетворення кода), єстрацію параметрів газотурбінних двигунів на перший блок формувачів з'єднаний з першим блоексплуатаційних накопичувачах та касетному реком перетворення та контролю (перетворення та єстраторі, а також параметрів літального апарата обробки), перший блок нормалізаторів з'єднаний з аварійному та касетному реєстраторах. Крім того першим блоком контролю датчиків та частоти та система повинна мати таку структуру яка забезпепершим блоком перетворення та контролю, перчить надійну перевірку працездатності окремих ший експлуатаційний накопичувач входомблоків системи, достовірну реєстрацію розширеновиходом з'єднаний з входом-виходом першого го кола параметрів газотурбінних двигунів та лі таопераційного блока, другий блок формувачів з'єдльного апарата. наний з другим блоком перетворення та контролю, На експлуатаційних накопичувачах та касетдругий блок нормалізаторів з'єднаний з другим ному реєстраторі інформація про стан параметрів блоком контролю датчиків та частоти та другим газотурбінних двигунів та літального апарата реблоком перетворення та контролю, другий експлуєструється в широкому обсязі, яка використовуатаційний накопичувач входом-виходом з'єднаний ється для забезпечення надійної експлуатації сисз входом-виходом другого операційного блока. теми та експлуатації по технічному стану Указана система має наступні недоліки: газотурбінної установки літального апарата. Заре- відсутня можливість реєстрації синхронізоваєстрована на експлуатаційних накопичувача х та ної по часу (секунда, хвилина, година; число, мікасетному реєстраторі інформація при катастросяць, рік) інформації на аварійному реєстраторі та фа х літального апарата не зберігається, т.ч. ексексплуатаційних накопичувачах, що свідчить про плуатаційні накопичувачі та касетний реєстратор обмежені функціональні можливості та область не мають захисту від впливу навантажень, які визастосування системи. Відсутність реєстрації інникають при катастрофі літального апарату. формації по часу потребує значних зусиль, часу та На аварійному реєстраторі (чорному ящику) матеріальних витрат при проведенні аналізу інфореєструється інформація в обсязі достатньому для рмації, наприклад, по параметрам газотурбінних використання при розслідуванні катастрофи літадвигунів зареєстрованих на експлуатаційних накольного апарата. Зареєстрована на аварійному пичувачах з координатами знаходження літальнореєстраторі інформація при катастрофах літального апарата в польоті зареєстрованими на аварійго апарата зберігається, т. я. він має захист від ному реєстраторі. Це необхідно для того щоб впливу навантажень, які виникають при катастрофі визначати технічні характеристики двигунів в люлітального апарата. бій точці маршруту польоту; Реєстрація параметрів силової установки та - відсутня можливість реєстрації параметрів літального апарата на відокремлюваній касеті касилової установки та літального апарата на касетсетного реєстратора дозволить оперативно, зразу ному реєстраторі з відокремлюваною касетою, що після виконання польоту, (без використання назесвідчить про обмежені функціональні можливості много зчитувального обладнання для зчитування 5 78339 6 інформації з експлуатаційних накопичувачів та блоком та аварійним реєстратором, входи якого аварійного реєстратора) направляти та проводити з'єднані з першим та другим операційним блоком, в центрі об'єктивного контролю зчитування з відоперший блок багатоканального прийому-передачі кремлюваної касети касетного реєстратора польопослідовного кода з'єднаний з першим блоком тної інформації та її дешифрування, що дозволить контролю датчиків та частоти, першим блоком скоротити час на прийняття рішення про необхідперетворення та контролю, першим операційним ність проведення різноманітних профілактичних блоком та першим блоком контролю одиночних (ремонтних) заходів або подальша експлуатація сигналів, другий блок багатоканального прийомулітального апарата. Це особливо важливо для передачі послідовного кода з'єднаний з другим військової авіації. блоком контролю датчиків та частоти, другим блоУ разі удосконалення системи розширюються ком перетворення та контролю, другим операційїї функціональні можливості, область застосуванним блоком та другим блоком контролю одиночних ня, підвищуються експлуатаційні характеристики сигналів, вихід першого блока формувачів з'єднасилової установки та літального апарата, підвищуний з першим блоком контролю датчиків та частоється контролепридатність системи, забезпечути, ви хід другого блока формувачів з'єднаний з ється надійна, достовірна та синхронізована по другим блоком контролю датчиків та частоти, вичасу реєстрація параметрів силової установки та ходи блока часу з'єднані з першим та другим опелітального апарата на експлуатаційних накопичураційним блоком, вхід першого блока контролю вачах, касетному та аварійному реєстраторі, скоодиночних сигналів з'єднаний з шостим входом рочуються простої" авіаційної техніки та забезпесистеми, вхід другого блока контролю одиночних чується експлуатація силової установки та сигналів з'єднаний з сьомим входом системи. літального апарата за технічним станом. Введення в систему додаткових ознак, а саме Метою винаходу є розширення функціональдва блока багатоканального прийому-передачі них можливостей системи, області застосування, послідовного кода, два блока контролю одиночних підвищення експлуатаційних характеристик силосигналів, касетного реєстратора та блока часу вої установки та літального апарата, контролепридозволяє забезпечити: датності системи, а також забезпечення достовір- синхронізовану по часу (секунда, хвилина, ної реєстрації, синхронізованих по часу, година; число, місяць, рік) реєстрацію інформації параметрів літального апарата та розширеного на експлуатаційних накопичувачах, аварійному та кола параметрів силової установки на експлуатакасетному реєстраторах, що скорочує витрати ційних накопичувачах, касетному та аварійному часу при проведенні аналізу інформації по парареєстраторі, забезпечення експлуатації силової метрам, наприклад, газотурбінніх двигунів зареєсустановки та літального апарата за технічним статрованих на експлуатаційних накопичувачах та ном. касетному реєстраторі або на аварійному реєстраВизначена задача досягається тим, що у відоторі; му систему, яка має перший блок формувачів - реєстрацію параметрів силової установки та з'єднаний з першим блоком перетворення та контлітального апарата на касетному реєстраторі, що ролю, перший блок нормалізаторів з'єднаний з дасть можливість при оперативних формах обслупершим блоком контролю датчиків та частоти та говування скоротити простої авіаційної техніки та першим блоком перетворення та контролю, вхід скоротити час при підготовці до другого, третього якого з'єднаний з виходом першого блока контровильоту літального апарата; лю датчиків та частоти, входи першого блока фо- розширення функціональних можливостей та рмувачів та першого блока контролю датчиків та області застосування системи у зв'язку з контрочастоти з'єднані між собою та з першим входом лем та реєстрацією інформації з датчиківсистеми, вхід першого блока нормалізаторів з'єдсигналізаторів газотурбінних двигунів та систем, наний з другим входом системи, перший експлуаякі забезпечують їх роботу. Сучасні газотурбінні таційний накопичувач входом-виходом з'єднаний з двигуни та системи, які забезпечують їх роботу, входом-виходом першого операційного блока, друобладнанні вмонтованими малогабаритними датгий блок формувачів з'єднаний з другим блоком чиками-сигналізаторами, які видають команперетворення та контролю, другий блок нормаліди(сигнали) завданого рівня, наприклад, плюс 27 заторів з'єднаний з другим блоком контролю датвольт при досягненні межових значень параметрів чиків та частоти та другим блоком перетворення газотурбінних двигунів та їх систем. Це дозволить та контролю, вхід якого з'єднаний з виходом другозабезпечити високу контролепридатність газотурго блока контролю датчиків та частоти, входи друбінних двигунів та їх систем; гого блока формувачів та другого блока контролю - безпосередньо діагностувати окремі блоки датчиків та частоти з'єднані між собою та з третім системи, що дає можливість підвищити функціовходом системи, вхід другого блока нормалізатональну надійність експлуатації газотурбінних двирів з'єднаний з четвертим входом системи, другий гунів та самої системи; експлуатаційний накопичувач входом-виходом - високу перешкодостійкість та достовірність з'єднаний з входом-виходом другого операційного контролю параметрів у наслідок проведення контблока, вхід аварійного реєстратора з'єднаний з ролю функціонування. п'ятим входом системи ДОДАТКОВО введено два Як видно з вищезазначеного, заявлене технічблока багатоканального прийому-передачі посліне рішення має суттєві ознаки, які дозволяють довного кода, два блока контролю одиночних сигрозширити функціональні можливості, область налів, блок часу та касетний реєстратор входи застосування системи, підвищити експлуатаційні якого з'єднані з першим та другим операційним характеристики силової установки та літального 7 78339 8 апарата, підвищити контролепридатність системи, мутатор 31 частоти, комутатор 32 еталонів, комузабезпечити надійну та достовірну, син хронізовану татор 33, аналого-цифровий перетворювач 34, по часу, реєстрацію параметрів силової установки операційний блок 35. та літального апарата на експлуатаційних накопиБлок 8(17) багатоканального прийомучувачах, касетному та аварійному реєстраторах, передачі послідовного кода містить блок 36-1...36зменшити простої авіаційної техніки та забезпечи4 прийому-передачі послідовного кода. ти експлуатацію силової установки та літального Блок 36-1(36-2...36-4) прийому-передачі посліапарата за технічним станом. довного кода містить контролер 37, прийомникРеєстрація параметрів силової установки та передатчик 38 послідовного кода. літального апарата на відокремлюваній касеті каБлок 5(17) контролю одиночних сигналів міссетного реєстратора дозволяє після завершення тить операційний блок 39, блок 40 гальванічної польоту оперативно (без використання наземного розв'язки, комутатор 41 бортової напруги, комутазчитувального обладнання та витрат часу на зчитор 42 одиночних сигналів . тування інформації з послідуючим перезаписом Касетний реєстратор 16 містить блок 43 контінформації з наземного обладнання на портативні ролю та приймання кода, операційний блок 44, носії для відправки їх до центру об'єктивного контблок 45 відокремлюваної касети. ролю) направляти та проводити в центрі об'єктивВходи першого блока 2 формувачів та першоного контролю зчитування з відокремлюваної каго блока 4 контролю датчиків та частоти з'єднані сети польотної інформації та її дешифрування, що між собою та з першим входом системи від частодозволить скоротити час на прийняття рішення тних датчиків першого двигуна, вхід першого блопро необхідність проведення різноманітних профіка 1 нормалізаторів з'єднаний з другим входом лактичних (ремонтних) заходів або подальша екссистеми від аналогових датчиків першого двигуна, плуатація літального апарата. Це особливо важвихід блока 2 формувачів з'єднаний з блоком 4 ливо для військової авіації. контролю датчиків та частоти та блоком 5 переПринцип роботи системи пояснюється крестворення та контролю, вихід блока 1 нормалізатоленнями де: рів з'єднаний з блоком 4 контролю датчиків та часна Фіг.1 показана структурна схема системи; тоти та блоком 5 перетворення та контролю, вхід на Фіг.2 - структурна схема блока контролю якого з'єднаний з виходом блока 4 контролю датдатчиків та частоти; чиків та частоти, вхід-ви хід першого експлуатаційна Фіг.3 - структурна схема блока перетворенного накопичувача 3 з'єднаний з входом-виходом ня та контролю; першого операційного блока 6, входи другого блона Фіг.4 - структурна схема блока багатоканака 10 формувачів та др угого блока 12 контролю льного прийому-передачі послідовного кода; датчиків та частоти з'єднані між собою та з третім на Фіг.5 - структурна схема блока прийомувходом системи від частотних датчиків другого передачі послідовного кода блока багатоканальнодвигуна, вхід другого блока 9 нормалізаторів з'єдго прийому-передачі послідовного кода; наний з четвертим входом системи від аналогових на Фіг.6 - структурна схема блока контролю датчиків другого двигуна, ви хід блока 10 формуваодиночних сигналів; чів з'єднаний з блоком 12 контролю датчиків та на Фіг.7 - структурна схема касетного реєстрачастоти та другим блоком 13 перетворення та контора. тролю, вихід блока 9 нормалізаторів з'єднаний з Система містить перший блок 1 нормалізатоблоком 12 контролю датчиків та частоти та блоком рів, перший блок 2 формувачів, перший експлуа13 перетворення та контролю, вхід якого з'єднаний таційний накопичувач 3, перший блок 4 контролю з виходом блока 12 контролю датчиків та частоти, датчиків та частоти, перший блок 5 перетворення вхід-ви хід другого експлуатаційного накопичувача та контролю, перший операційний блок 6, перший 11 з'єднаний з входом-виходом другого операційблок 7 контролю одиночних сигналів, перший блок ного блока 14, аварійний реєстратор 19 з'єднаний 8 багатоканального прийому-передачі послідовноз п'ятим входом системи, перший блок 7 контролю го кода, другий блок 9 нормалізаторів, другий блок одиночних сигналів з'єднаний з шостим входом 10 формувачів, другий експлуатаційний накопичусистеми від датчиків-сигналізаторів першого двивач 11, другий блок 12 контролю датчиків та часгуна, др угий блок 15 контролю одиночних сигналів тоти, другий блок 13 перетворення та контролю, з'єднаний з сьомим входом системи від датчиківдругий операційний блок 14, другий блок 15 контсигналізаторів другого двигуна, входи-виходи блоролю одиночних сигналів, касетний реєстратор 16, ка 8 багатоканального прийому-передачі послідодругий блок 17 багатоканального прийомувного кода з'єднані з входами-виходами блока 4 передачі послідовного кода, блок 18 часу, аварійконтролю датчиків та частоти, блока 5 перетвоний реєстратор 19. рення та контролю, операційного блока 6, блока 7 Аварійний реєстратор 19 містить блок 20 норконтролю одиночних сигналів, входи-виходи блока малізації та перетворення напруги, блок 21 при17 багатоканального прийому-передачі послідовйому-передачі кода, аварійний накопичувач 22. ного кода з'єднані з входами-виходами блока 12 Блок 18 часу містить формувач 23 та 24 часу. контролю датчиків та частоти, блока 13 перетвоБлок 4(12) контролю датчиків та частоти місрення та контролю, операційного блока 14, блока тить сигналізатор 25 відмови частотних датчиків, 15 контролю одиночних сигналів, входи касетного сигналізатор 26 частоти, сигналізатор 27 відмови реєстратора 16 з'єднані з операційними блоками аналогових датчиків, операційний блок 28. 6,14 та аварійним реєстратором 19, входи якого Блок 5(13) перетворення та контролю містить з'єднані з виходами операційних блоків 6 та 14, блок 29 еталонної частоти, блок ЗО еталонів, ковиходи блока 18 часу з'єднані з операційними бло 9 78339 10 ками 6 та 14. передачі послідовного кода виконується як набір Експлуатаційний накопичувач 3(11) може бути блоків 36-1 блока 8(17), а їх кількість залежить від виповнений на стандартних мікросхемах флешкількості абонентів які видають-приймають посліпам'яті. довний код, в даному випадку є чотири. Аварійний накопичувач 22 аварійного реєстраБлоки 36-1...36-4 прийому-передачі послідовтора 19 може бути реалізований на стандартних ного кода блока 8(17) працюють по заданим алгомікросхемах флеш-пам'яті, а конструктивно має ритмам в залежності від записаних в них програм, надійний захист від механічних та теплових перета кожний блок має своє адресне поле для забезвантажень. печення видачі інформації. Кожний блок 36-1...36Блок 4(12) контролю датчиків та частоти може 4 прийому-передачі послідовного кода блока 8(17) бути реалізований використовуючи те хнічне рісвоїм входом-виходом приймає послідовний код з шення [за авт. свід. колишнього СРСР №1339459, други х блоків прийому-передачі та видає підтверкл. G01R31/02] (сигналізатор 25 відмови частотних дження про його прийом, а на своєму виході-вході датчиків), компаратори в інтегральному виконанні формує послідовний код, який приймається дру(сигналізатор 27 відмови аналогових датчиків) та гими блоками прийому-передачі, причому сфорчекаючі одновібратори в інтегральному виконанні мований код тримається на виході-вході до тих пір (сигналізатор 26 частоти). поки не поступить підтвердження про його прийом Операційний блок 6(14) може бути реалізоваз другого(други х) блоків прийому-передачі посліний на базі стандартного багатофункціонального довного кода. Це забезпечує взаємодію блоків 36процесора який може використовувати як внутрі1...36-4 прийому-передачі послідовного кода блока шню, так і зовнішню пам'ять, який також має окрім 8(17) між собою в залежності від алгоритму функфункцій взаємодії з експлуатаційним накопичуваціонування та реєстрації параметрів газотурбінних чем 3(11), блоком 8(17) багатоканального прийодвигунів силової установки літального апарата. му-передачі послідовного кода та аварійним реФормувачі 23 та 24 часу блока 18 можуть бути єстратором 19 також функцію прийому та видачу реалізовані на стандартних мікросхемах з викорикодових сигналів, а також взаємодію з блоком 18 станням постійних елементів живлення, для зачасу. безпечення функціонування формувачів 23 та 24 Операційний блок 35 блока 5(13) перетворенчасу на проміжок часу коли на систему не поданя та контролю може бути реалізований на базі ється напруга живлення. стандартного багатофункціонального процесора Формувачі 23 та 24 формують секунду, хвилиякий може використовувати як внутрішню, так і ну, годину, наприклад, по Грінвічу та число, мізовнішню пам'ять, який також має окрім обчислюсяць, рік. Інформація з формувачів 23 та 24 про вальних функцій, функцію вимірювання часових дату та час безперервно поступає відповідно до інтервалів, а також функцію прийому, видачу коопераційних блоків 6 та 14 де реєструється в їх дових сигналів та проведення контролю функціопам'яті та передається до касетного та аварійного нування блока 5(13). реєстратора 16 та 19 відповідно. Комутатор 31 частоти та комутатор 32 еталоОпераційний блок 44 касетного реєстратора нів блока 5(13) можуть бути реалізовані на стан16 може бути реалізований на стандартному однодартних переключаючих комутаторах в інтегралькристальному процесорі, який забезпечує роботу ному виконанні. тракту по прийому інформації у вигляді послідовБлок 29 еталонної частоти блока 5(13) може ного кода та забезпечення запису інформації на бути реалізований на стандартних генераторах відокремлюваній касеті блока 45 реєстратора 16. частоти з прямокутною формою вихідного сигналу. Блок 43 контролю та приймання кода касетноБлок 30 еталонів блока 5(13) може бути реаліго реєстратора 16 може бути реалізований на базі зований на стандартних елементах постійної етастандартного однокристального процесора, який лонної напруги. забезпечує роботу тракту по прийому інформації у Комутатор 42 одиночних сигналів та комутатор вигляді послідовного кода від елементів системи, 41 бортової напруги блока 7(15) можуть бути реаперевірки послідовного кода та передачі до опелізовані на стандартних комутаторах повишеної раційного блока 44. напруги в інтегральному виконанні. Відокремлювана касета блока 45 касетного Блок 40 гальванічної розв’язки блока 7(15) реєстратора 16 представляє собою відокремлюможе бути реалізований на стандартних елеменваний конструктив, виго товлений з використанням тах опторозв'язки в інтегральному виконанні. елементів флеш-пам'яті в яких накопичується інОпераційний блок 39 блока 7(15) може бути формація за останній політ літального апарата. реалізований на стандартному однокристальному Відокремлювана касета надсилається до центру процесорі, який забезпечує роботу тракту по придешифр ування польотних даних, де аналізується йому сигналів від датчиків-сигналізаторів, по контпольотна інформація та визначається або необролю його функціонування та видачі, наприклад, хідність проведення різноманітних профілактичних послідовного кода. (ремонтних) заходів або подальша експлуатація Контролер 37 блока 36-1(36-2...36-4) блока літального апарата та самої системи. 8(17) є стандартний однокристальний процесор Наявність відокремлюваної касети скорочує який забезпечує прийом-передачу інформації, начас прийняття рішення про готовність літального приклад, від процесора операційного блока 6 до апарата до другого, третього вильоту, особливо прийомника-передатчика 38 послідовного кода важно для військової авіації, та виключає необхідблока 36-1. ність використання наземного обладнання для Блок 8(17) багатоканального прийомузчитування інформації з аварійного та експлуата 11 78339 12 ційних накопичувачів. ланцюгів, при цьому на виході сигналізаторів 25,27 Тривалість накопичування у експлуатаційному отримаємо сигнали, наприклад, у вигляді логічної накопичувачі 3(11) інформації, яка характеризує "1", які надходять до входів операційного блока 28 технічний стан самої системи та технічний стан блока 4(12) і записуються у його пам'яті та до блопараметрів газотурбінного двигуна силової устака 5(13) перетворення та контролю. Крім того з новки літального апарата може бути, наприклад, другого ви ходу сигналізатора 25 на вхід сигналіза75 годин. тора 26 частоти блока 4(12) поступає сигнал, який Тривалість накопичування інформації на авазабороняє видачу з його виходів сигналів відсутрійному реєстраторі 19, яка характеризує те хнічності вхідної частоти у вигляді логічної "1", у зв'язний стан параметрів літального апарата в цілому, ку з видачею сигналізатором 25 імітованих сигнаобумовлена забезпеченням зберігання інформації, лів порушення вхідних ланцюгів частотних наприклад, за два польоти. датчиків. Тривалість накопичування інформації на відоВиходи сигналізаторів 25 та 26 з'єднані з вхокремлюваній касеті блока 45 касетного реєстратодами комутатора 31 частоти блока 5(13), а вихід ра 16 обумовлена забезпеченням зберігання інсигналізатора 27 блока 4(12) з'єднаний з комутаформації по силовій установці та літальному тором 32 еталонів блока 5(13) перетворення та апарату за останній політ. контролю. Система працює наступним чином: Кількість каналів контролю відмови частотних При увімкненні напруги живлення операційні датчиків сигналізатора 25, (кількість каналів контблоки 6, 14, блоки 4, 12 контролю датчиків та часролю наявності частоти сигналізатора 26), кільтоти, блоки 5, 13 перетворення та контролю, блоки кість каналів контролю відмови аналогових датчи7, 15 контролю одиночних сигналів, аварійний реків сигналізатора 27 відповідає кількості єстратор 19 та касетний реєстратор 16 встановкомутаційних елементів комутатора 31 частоти, люються в початковий стан і з інтервалом часу, комутатора 32 еталонів та кількості контролюємих який перебільшує перехідні процеси в системі, частотних та аналогових параметрів. операційний блок 6 та 14 відповідно через блок 8 З ви ходу сигналізатора 25 відмови частотних та 17 багатоканального прийому-передачі послідатчиків блока 4(12) сигнал у вигляді логічної "1" довного кода видає сигнали (кодову посилку), які поступає до комутатора 31, а з виходу сигналізазабезпечують проведення контролю функціонутора 27 відмови аналогових датчиків сигнал у вивання блоків 4, 5 та 7 вимірювального каналу гляді логічної "1" поступає до комутатора 32 блока першого газотурбінного двигуна, блоків 12, 13 та 5(13). 15 вимірювального каналу другого газотурбінного Після закінчення запису сигналів з виходу сигдвигуна. налізаторів 25 і 27 в пам'ять операційного блока 28 Блоки 4, 12 контролю датчиків та частоти, блока 4(12), останній починає аналізувати раніш блоки 5, 13 перетворення та контролю, блоки 7, 15 записану до пам'яті інформацію у вигляді логічної контролю одиночних сигналів через відповідні "1" і якщо вона не відповідає значенням логічної блоки 36-2...36-4 блоків 8 та 17 видають інформа"1" , тобто зареєстрований сигнал у вигляді логічцію по самоконтролю до операційних блоків 6, 14 ного "0", або один чи декілька сигналів у вигляді для реєстрації в експлуатаційних накопичувача х 3, логічного "0", то операційний блок 28 блока 4(12) 11 та касетному реєстраторі 16 одночасно з потоформує на своєму виході сигнал несправності у чним часом та датою. вигляді логічного "0", який поступає до контролера Розглянемо роботу системи у режимі прове37 блока 36-3 прийому-передачі послідовного кода дення самоконтролю на прикладі вимірювального блока 8(17). Контролер 37 забезпечує формування каналу операційного блока 6 першого газотурбінна виході прийомника-передатчика 38 блока 36-3 ного двигуна (в дужках будуть зазначені відповідні кодову посилку відмови блока 4(12) (з ознакою блоки вимірювального каналу операційного блока контролю) яку приймає контролер 37 через прийо14 другого газотурбінного двигуна). мник-передатчик 38 блока 36-1 та видає її до опеЗ ви ходу операційного блока 6(14) через блок раційного блока 6(14) і далі реєструється у екс36-1 блока 8(17) до входів блоків 36-2...36-4 поступлуатаційному накопичувачі 3(11) та пає контрольна кодова посилка яка забезпечує відокремлюваній касеті блока 45 касетного реєстпроведення самоконтролю блоків 4, 5, 7 (12, 13, ратора 16. Наявність сигналу несправності потре15). бує ремонту системи . Якщо зареєстровані сигнаКонтролер 37 через прийомник-передатчик 38 ли з виходу сигналізаторів 25 і 27 в пам'яті блока 36-3 блока 8(17) багатоканального прийомуопераційного блока 28 блока 4(12), відповідають передачі послідовного кода приймає контрольну значенням логічної "1", тобто кожен сигнал у викодову посилку, яка забезпечить контроль функцігляді логічної "1", то операційний блок 28 не форонування блока 4(12) і видає її до операційного мує на своєму виході сигнал несправності у вигляблока 28 блока 4(12). ді логічного "0" до контролера 37 блока 36-3 Після прийняття контрольної кодової посилки прийому-передачі послідовного кода блока 8(17), а операційним блоком 28 блока 4(12), останній запуформує на своєму ви ході послідовний двійковий скає програму проведення самоконтролю, яка некод (з признаком контролю), який повинен бути у залежно від стану ланцюгів аналогових та частотвигляді логічної "1" до контролера 37 блока 36-3 них датчиків по ланцюгу 28-1 встановлює прийому-передачі послідовного кода. Контролер сигналізатор 25 відмови частотних датчиків та по 37 забезпечує формування на виході прийомникаланцюгу 28-2 сигналізатор 27 відмови аналогових передатчика 38 блока 36-3 контрольну кодову податчиків в режим, імітуючий порушення вхідних силку яку приймає контролер 37 через прийомник 13 78339 14 передатчик 38 блока 36-2 і видає її до операційноПотім операційний блок 35 блока 5(13) почиго блока 35 блока 5(13) та контролер 37 через нає аналізувати по алгоритмам допускового контприйомник-передатчик 38 блока 36-1 блока 8(17) і ролю раніш записану до пам'яті максимальну конвидає її до операційного блока 6(14) і далі реєсттрольну інформацію, яка повинна перевищува ти рується у експлуатаційному накопичувані 3(11) та задані максимальні контрольні значення і якщо відокремлюваній касеті блока 45 касетного реєствона не відповідає заданим максимальним контратора 16. рольним значенням, тоді операційний блок 35 У такому стані блок 4(12) утримується до заблока 5(13) формує на своєму виході сигнал некінчення контролю функціонування блока 5(13) справності у вигляді логічного "0", який поступає перетворення та контролю. до контролера 37 блока 36-2 прийому-передачі Прийнята контрольна кодова посилка операпослідовного кода блока 8(17). Контролер 37 заційним блоком 35 блока 5(13) запускає програму безпечує формування на виході прийомникапроведення самоконтролю, яка забезпечує видачу передатчика 38 блока 36-2 кодову посилку відмови з операційного блока 35 блока 4(20) по ланцюгу блока 5(13) (з признаком контролю) яку приймає 35-1 до блока 29 еталонної частоти та блока 30 контролер 37 через прийомник-передатчик 38 блоеталонів надходить сигнал, наприклад, логічної "1" ка 36-1і видає її до операційного блока 6(14) і далі який забезпечує на виході блока 30 задані максиреєструється у експлуатаційному накопичувачі мальні еталонні напруги, а на виході блока 29 3(11) та відокремлюваній касеті блока 45 касетнозадані максимальні еталонні частоти. го реєстратора 16. Наявність сигналу несправності Сигнали у вигляді логічної "1", які надійшли з потребує ремонту системи. виходу сигналізатора 25 відмови частотних датчиЯкщо максимальна контрольна інформація ків блока 4(12) до комутатора 31, а з виходу сигвідповідає заданим максимальним контрольним налізатора 27 відмови аналогових датчиків до козначенням, тоді операційний блок 35 блока 5(13) мутатора 32 блока 5(13) відключають входи не формує на своєму виході сигнал несправності у комутатора 31 від блока 2(10) формувачів та підвигляді логічного "0" до контролера 37 блока 36-2 ключають вихід блока 29 еталонної частоти до прийому-передачі послідовного кода блока 8(17), а входів операційного блока 35 блока 5(13) та відформує на своєму ви ході послідовний двійковий ключають входи комутатора 32 від виходів блока код (з признаком контролю) до контролера 37 бло1(9) нормалізаторів і підключають вихід блока 30 ка 36-2 прийому-передачі послідовного кода. Конеталонів до входів комутатора 33. тролер 37 забезпечує формування на виході приПри цьому максимальні контрольні сигнали йомника-передатчика 38 блока 36-2 контрольну через комутатор 32 надходять до комутатора 33 і кодову посилку яку приймає контролер 37 через внаслідок на його вході встановлюються максимаприйомник-передатчик 38 блока 36-1 блока 8(17) і льні значення контрольної напруги. З ви ходу 35-2 видає її до операційного блока 6(14) і далі реєстопераційного блока 35 до входу комутатора 33 рується у експлуатаційному накопичувачі 3(11) та надходять сигнали, наприклад, у вигляді двійкововідокремлюваній касеті блока 45 касетного реєстго коду, які забезпечують почергове підключення ратора 16. максимальних значень контрольної напруги з виПісля закінчення самоконтролю (по максимаходу комутатора 32 через комутатор 33 до аналольним контрольним значенням) операційний блок го-цифрового перетворювача 34 блока 5(13), у 35 блока 5(13) забезпечує зняття сигналу у вигляді якому максимальна контрольна напруга перетвологічної "1" і появу сигналу у вигляді логічного "0" рюється у двійковий контрольний код. Після кож(початковий стан) на виході 35-1 операційного ного підключення контрольної напруги, а відповідблока 35 блока 5(13), який поступає до блока 29 но і після кожного її перетворення еталонної частоти та блока 30 еталонів і забезпеперетворювачем 34 з інтервалом часу перебільчує на виході блока 30 задані мінімальні еталонні шуючим перехідні процеси у комутаторі 33 та ананапруги, а на ви ході блока 29 - задані мінімальні лого-цифровому перетворювачі 34 операційний еталонні частоти. блок 35 записує до своєї пам'яті максимальні знаПри цьому мінімальні контрольні сигнали чечення контрольного коду. рез комутатор 32 надходять до комутатора 33 і Потім забезпечується перетворення операційвнаслідок на його вході встановлюються задані ним блоком 35 еталонних частот з ви ходу комутамінімальні значення контрольної напруги. З виходу тора 31 частоти блока 5(13). 35-2 операційного блока 35 до входу комутатора Кількість частотних входів операційного блока 33 надходять сигнали, наприклад, у вигляді двій35 блока 5(13) відповідають кількості контролюєкового коду, які забезпечують почергове підклюмих параметрів від перших(др уги х) часто тних датчення мінімальних значень контрольної напруги з чиків газотурбінного двигуна. Операційний блок 35 виходу комутатора 32 через комутатор 33 до анапослідовно, або паралельно, при наявності у його лого-цифрового перетворювача 34 блока 5(13), у процесорі багатоканальних перетворювачів частоякому мінімальна контрольна напруга перетворюта (інтервал)-код, забезпечує перетворення етається у двійковий контрольний код. Після кожного лонних частот, надходячих з виходу блока 29 етапідключення мінімальної контрольної напруги, а лонної частоти через комутатор 31 частоти у відповідно і після кожного її перетворення переконтрольний двійковий код. Після кожного підклютворювачем 34 з інтервалом часу перебільшуючим чення контрольної частоти, при послідовному пеперехідні процеси у комутаторі 33 та аналогоретворенні, а відповідно і після кожного її перетвоцифровому перетворювачі 34 операційний блок 35 рення операційний блок 35 записує до своєї записує до своєї пам'яті мінімальні значення контпам'яті максимальні значення контрольного коду. рольного коду. 15 78339 16 Потім забезпечується перетворення блоком 35 вих да тчиків та видачі з їх ви ходів сигналів у вимінімальних еталонних частот з ви ходу комутатогляді логічного "0". Під дією сигналу логічного "0" з ра 31 частоти блока 5(13). виходу сигналізатора 25 блока 4(12) комутатор 32 Операційний блок 35 блока 5(13) забезпечує відключає блок 30 еталонів та підключає блок 1(9) перетворення мінімальних еталонних частот, наднормалізаторів до комутатора 33 блока 5(13) для ходячих з ви ходу блока 29 еталонної частоти чезабезпечення контролю аналогових параметрів рез комутатор 31 частоти у контрольний двійковий газотурбінного двигуна. код. Після кожного підключення контрольної часПісля переводу сигналізатора 25 в режим контоти, при послідовному перетворенні, а відповідно тролю ланцюгів частотних датчиків останній знімає і після кожного її перетворення операційний блок забороняючий сигнал з сигналізатора 26 частоти 35 записує до своєї пам'яті мінімальні значення блока 4(12), що забезпечує сигналізацію наявності контрольного коду. частоти від блока 2(10) формувачів. Потім операційний блок 35 блока 5(13) почиУ зв'язку з тим, що контроль проводиться пенає аналізувати по алгоритмам допускового контред запуском газотурбінного двигуна сигнали з ролю раніш записану до пам'яті мінімальну контперших(други х) частотни х датчиків не надходять, рольну інформацію, яка повинна не перевищува ти тоді на виході формувачів блока 2(10) імпульси задані мінімальні значення, і якщо вона не відповівідсутні, а відповідно не надходять до сигналізадає заданим мінімальним значенням, тоді оператора 26 частоти блока 4(12) контролю датчиків та ційний блок 35 блока 5(13) формує на своєму вичастоти та комутатора 31 частоти блока 5(13) пеході сигнал несправності у вигляді логічного "0", ретворення та контролю. який поступає до контролера 37 блока 36-2 приВідсутність імпульсів на вході сигналізатора 26 йому-передачі послідовного кода блока 8(17). Кончастоти, після зняття забороняючого сигнала з тролер 37 забезпечує формування на виході привиходу сигналізатора 25, призводить до появи на йомника-передатчика 38 блока 36-2 кодову його виході сигналу логічного рівня "1", який свідпосилку відмови блока 5(13) (з признаком контрочить про відсутність частотних сигналів з датчиків лю) яку приймає контролер 37 через прийомникобертів. Сигнали у вигляді логічного рівня "1" з передатчик 38 блока 36-1 до операційного блока виходу сигналізатора 26 надходять до операційно6(14) і далі реєструється у експлуатаційному накого блока 28 блока 4(12) для реєстрації в його папичувачі 3(11) та відокремлюваній касеті блока 45 м'яті. касетного реєстратора 16. Наявність сигналу неКрім того сигнал логічного рівня "1" з виходу справності потребує ремонту системи. сигналізатора 26 частоти блока 4(12) поступає до Якщо мінімальна контрольна інформація відкомутатора 31 частоти і підтримує його у стані підповідає заданим мінімальним значенням, тоді ключення блока 29, на виході якого присутні мініопераційний блок 35 не формує на своєму виході мальні еталонні частоти, до входів операційного сигнал несправності у вигляді логічного "0" до конблока 35 блока 5(13). тролера 37 блока 36-2 прийому-передачі послідоОпераційний блок 35 блока 5(13) забезпечує вного кода 8(17), а формує на своєму виході поперетворення еталонних частот, надходячих з слідовний двійковий код (з признаком контролю), виходу блока 29 еталонної частоти через комутаякий повинен бути у вигляді логічного "0" до конттор 31 частоти у контрольний двійковий код. Після ролера 37 блока 36-2 прийому-передачі послідовкожного підключення контрольної частоти, при ного кода блока 8(17). Контролер 37 забезпечує послідовному перетворенні, а відповідно і після формування на виході прийомника-передатчика 38 кожного її перетворення операційний блок 35 заблока 36-2 контрольну кодову посилку яку приписує до своєї пам'яті мінімальні значення контроймає контролер 37 через прийомник-передатчик льного коду. 38 блока 36-1 до операційного блока 6(14) і далі Потім операційний блок 35 блока 5(13) почиреєструється у експлуатаційному накопичувачі нає аналізувати по алгоритмам допускового конт3(11) та відокремлюваній касеті блока 45 касетноролю раніш записану до пам'яті мінімальну контго реєстратора 16. рольну інформацію, яка повинна також не Після закінчення самоконтролю по мінімальперевищувати задані контрольні значення, і якщо ним контрольним значенням операційний блок 35 вона не відповідає мінімальним значенням, тоді блока 5(13) формує на своєму виході кодову посиопераційний блок 35 блока 5(13) формує на своєлку (закінчення самоконтролю) у вигляді логічного му виході сигнал несправності у вигляді логічного "0", яка поступає до контролера 37 блока 36-2 "0", який поступає до контролера 37 блока 36-2 прийому-передачі послідовного кода блока 8(17). прийому-передачі послідовного кода блока 8(17). Контролер 37 забезпечує формування на виході Контролер 37 забезпечує формування на виході прийомника-передатчика 38 блока 36-2 кодову прийомника-передатчика 38 блока 36-2 кодову посилку закінчення самоконтрою яку приймає конпосилку відмови блока 5(13) (з признаком контротролер 37 через прийомник-передатчик 38 блока лю) яку приймає контролер 37 через прийомник36-3 та видає її до операційного блока 28 блока передатчик 38 блока 36-1 до операційного блока 4(12). 6(14) і далі реєструється у експлуатаційному накоПрийнята контрольна кодова посилка операпичувачі 3(11) та відокремлюваній касеті блока 45 ційним блоком 28 блока 4(12) змінює режим його касетного реєстратора 16. Наявність сигналу нероботи, у зв'язку з чим операційний блок 28 знімає справності потребує ремонту системи. сигнали з своїх виходів 28-1 і 28-2, що призводить Якщо мінімальна контрольна інформація віддо переводу сигналізаторів 25 і 27 блока 4(12) в повідає мінімальним значенням, тоді операційний режим контролю ланцюгів частотних та аналогоблок 35 не формує на своєму виході сигнал не 17 78339 18 справності у вигляді логічного "0" до контролера блока 6(14) від блока 4(12) контролю датчиків та 37 блока 36-2 прийому-передачі послідовного кочастоти, блока 5(13) перетворення та контролю та да. блока 7(15) контролю одиночних сигналів аналізуПісля закінчення запису контрольних сигналів ються операційним блоком 6(14) і якщо вони віду вигляді логічної "1" у пам'ять операційного блока повідають завданим контрольним параметрам та 28 блока 4(12) з виходу сигналізаторів 25,26 та 27 відсутня інформація про несправність, операційопераційний блок 28 блока 4(12) формує на своєний блок 6(14) не реєструє у своїй пам'яті сигнал му виході контрольну кодову посилку до контролевідмови, як що вони не відповідають завданим ра 37 блока 36-3 прийому-передачі послідовного контрольним параметрам та присутня інформація кода блока 8(17). Контролер 37 забезпечує форпро несправність, тоді операційний блок 6(14) ремування на виході прийомника-передатчика 38 єструє у своїй пам'яті сигнал відмови окремо по блока 36-3 контрольну кодову посилку яку прикожному із блоків 4(12), 5(13) та 7(15) та видає ймає контролер 37 через прийомник-передатчик сигнал несправності системи. 38 блока 36-1 і видає її до операційного блока Потім операційним блоком 6(14) із записаної у 6(14) для подальшої реєстрації у експлуатаційнойого пам'яті контрольної інформації та інформації му накопичувані 3(11) та відокремлюваній касеті про відмови, при їх наявності, формується кадр, блока 45 касетного реєстратора 16. який нимож переписується за відповідними адреКрім того з виходу операційного блока 6(14) сами до експлуатаційного накопичувана 3(11) та через блок 36-1 до блока 36-4 також поступає конкасетного реєстратора 16 де реєструється на відотрольна кодова посилка яка забезпечує проведенкремлюваній касеті блока 45. ня незалежного самоконтролю блока 7(15). Одночасно також проводиться контроль функКонтролер 37 через прийомник-передатчик 38 ціонування блока 20 нормалізації та перетворення блока 36-4 прийому-передачі послідовного кода напруги аварійного реєстратора 19, наприклад, за блока 8(17) приймає контрольну кодову посилку і алгоритмом контролю блока 4(12) контролю датвидає її до операційного блока 39 блока 7(15) для чиків та частоти та блока 5(13) перетворення та проведення контролю його функціонування. контролю. Результати контролю функціонування Після прийняття контрольної кодової посилки блока 20 через блок 21 прийому-передачі кода операційним блоком 39 блока 7(15), останній запуаварійного реєстратора 19 реєструються на відоскає програму проведення самоконтролю тракту кремлюваній касеті блока 45 сетного реєстратоприймання одиночних сигналів від датчиківра 16. сигналізаторів (вхід 6(7)) газотурбінного двигуна. Результати самоконтролю реєструються в паПри цьому операційний блок 39 блока 7(15) видає м'яті операційних блоків б та 14 одночасно з потосигнал на комутатор 41 бортової напруги для підчним часом та датою та видаються до експлуатаключення бортової напруги до комутатора 42. Поційних накопичувачів 3,11 та касетного тім операційний блок 39 видає на комутатор 42 реєстратора 16. сигнали, які забезпечують комутацію напруги по В центрі об'єктивного контролю інформація з всім каналам комутатора 42 блока 7(15). Сигнали відокремлюваної касети блока 45 касетного реєстбортової напруги, наприклад, плюс 27 вольт поратора 16 зчитується, обробляється та приймаступають на блок 40 гальванічної розв'язки блока ється відповідне рішення до готовності літального 7(15). Блок 40 призначений для гальванічної розапарата до вильоту. в'язки бортмережі літального апарата та напруги Контроль функціонування системи може здійживлення блоків і елементів накопичувальної аваснюватись також за запитами, наприклад, як з місрійно-експлуатаційної системи літального апарата ця бортінженера так і автоматизованої системи для забезпечення її завадостійкості. При надхоконтролю параметрів літака за описаним вище дженні на входи блока 40 блока 7(15) напруги на алгоритмом. його виходах одержимо нормалізовані сигнали, Така побудова системи дозволяє оперативно наприклад, у ви гляді логічної "1", які надходять на приймати рішення про відновлення функціонуванвходи операційного блока 39 блока 7(15). ня системи та скоротити бездію авіаційної техніки. Операційний блок 39 вхідні контрольні сигнаРозглянемо роботу системи в режимі провели, з виходу блока 40 блока 7(15), записує до своєї дення контролю сигналів, характеризуючих фізичпам'яті. ний стан параметрів першого газотурбінного двиПо закінченні запису контрольних сигналів у гуна (в дужках будуть зазначені відповідні блоки, пам'ять операційного блока 39 блока 7(15) операякі забезпечують контроль сигналів, характеризуційний блок 39 формує на своєму виході контроючих фізичний стан параметрів другого газотурльну кодову посилку до контролера 37 блока 36-4 бінного двигуна) силової установки літального прийому-передачі послідовного кода. Контролер апарата та контроль загальнолітальних парамет37 забезпечує формування на виході прийомникарів (швидкість приборна, швидкість відносна, висопередатчика 38 блока 36-4 контрольну кодову пота відносна, висота барометрична, крен, тангаж, силку яку приймає контролер 37 через прийомникповздовжнє перевантаження (Пх), вертикальне передатчик 38 блока 36-1 блока 8(17) і видає її до перевантаження (Пу), і т.д.) з реєстрацією на ексопераційного блока 6(14). плуатаційних накопичувачах 3(11), касетному та Прийняту контрольну кодову посилку операаварійному реєстраторах 16 та 19 відповідно. ційний блок 6(14) записує до своєї пам'яті та переПісля прокрутки та подальшому запуску газодає до касетного реєстратора 16. турбінного двигуна сигнали від аналогових датчиПрийняті і записані контрольні кодові посилки ків (вхід 2(4)) надходять до блока нормалізаторів та признаки несправності у пам'яті операційного 1(9), де перетворюються в постійну напругу яка 19 78339 20 зручна як для аналого-цифрового перетворення дової посилки і подальшу передачу через блок 36перетворювачем 34 блока 5(13), так і для викорис1 прийому-передачі послідовного кода блока 8(17) тання сигналізатором 27 блока 4(12) контролю до операційного блока 6(14) для забезпечення датчиків та частоти. реєстрації у експлуатаційному накопичувачі 3(11) Канали сигналізатора 27 відмови аналогових та відокремлюваній касеті блока 45 касетного редатчиків блока 4(12) налагоджуються на рівень єстратора 16. напруги нижче чим рівень напруги, який відповіКрім того з виходу сигналізатора 26 частоти дає, наприклад, нульовому рівню тиску у магістраблока 4(12) сигнали логічної "1" надходять до відлях повітряних, пальних та масляних двигуна. Каповідного комутаційного елемента комутатора 31 нали сигналізатора 27 відмови аналогових частоти для забезпечення подачі еталонної частодатчиків блока 4(12) поєднуються до вхідних ланти з ви ходу блока 29 еталонної частоти до операцюгів системи (вхід 2(4)) через блок 1(9) нормаліційного блока 35 блока 5(13) перетворення та конзаторів та при порушенні вхідних ланцюгів або тролю з метою контролю функціонування відмові відповідного нормалізатора блока 1(9) навимірювального каналу відповідних частотни х дадають сигнали логічної "1" до операційного блока тчиків газотурбінного двигуна. 28 блока 4(12), який забезпечує формування на Процес вимірювання, обробки та реєстрації на виході блока 36-3 прийому-передачі послідовного експлуатаційних накопичувачах, аварійному та кода блока 8(17) кодової посилки і подальшу пекасетному реєстраторах інформації про стан паредачу через блок 36-1 прийому-передачі послідораметрів силової установки, та просторове половного кода блока 8(17) до операційного блока ження літального апарата в поточному часу здійс6(14) для забезпечення реєстрації у експлуатаційнюється у наступному порядку. ному накопичувачі 3(11) та відокремлюваній касеті Операційний блок 35 з виходу 35-2 видає сигблока 45 касетного реєстратора 16. Крім того з нали, наприклад, у вигляді двійкового кода до ковиходу сигналізатора 27 блока 4(12) сигнали логімутатора 33 для почергового підключення через чної "1" надходить до відповідного комутаційного комутатор 32 блока 5(13) сигналів з виходу блока елемента комутатора 32 еталонів для забезпе1(9) нормалізаторів, значення яких характеризучення перетворення еталонної напруги з виходу ють фізичний стан параметрів газотурбінного двиблока 30 еталонів блока 5(13) перетворення та гуна. Отже сигнал з виходу блока 1(9) нормалізаконтролю з метою контролю функціонування виміторів через комутатори 32 та 33 надходить до рювального каналу відповідного аналогового датаналого-цифрового перетворювача 34 блока 5(13) чика газотурбінного двигуна. , де перетворюється у двійковий код. Від частотних датчиків (вхід 1(3)) перемінний З інтервалом часу, який визначається бистросигнал, пропорційний частоті обертів турбін двигудією аналого-цифрового перетворювача 34, після на, надходить до блока 2(10) формувачів, який надання до його входу сигналу з ви ходу комутатоформує, наприклад, однополярні прямокутні імпура 33, операційний блок 35 записує до своєї пам'я льси, які через комутатор 31 частоти надходять до ті, наприклад, послідовний інформаційний двійкоопераційного блока 35 блока 5(13) перетворення вий код з виходу аналого-цифрового та контролю. Ланцюги частотних датчиків під'єдперетворювача 34 блока 5(13). нані до блока 4(12) контролю датчиків та частоти. Після перетворення усіх аналогових сигналів з Канали сигналізатора 25 відмови частотних виходу блока 1(9) та запису результатів перетводатчиків при порушенні вхідних ланцюгів видають рення до пам'яті блока 35, останній припиняє висигнали логічної "1" до операційного блока 28 блодачу сигналів до комутатора 33 блока 5(13) та пока 4(12), який забезпечує формування на виході чинає аналізувати сигнали перших(других) блока 36-3 прийому-передачі послідовного кода частотних датчиків. блока 8(17) кодової посилки і подальшу передачу При відсутності відмов у ланцюга х перчерез блок 36-1 прийому-передачі послідовного ших(др уги х) частотних датчиків газотурбінного кода блока 8(17) до операційного блока 6(14) для двигуна на вході операційного блока 35 блока забезпечення реєстрації у експлуатаційному нако5(13) присутні послідовності прямокутних імпульсів пичувачі 3(11) та відокремлюваній касеті блока 45 які поступають через комутатор 31 частоти блока касетного реєстратора 16. 5(13) від блока 2(10) формувачів, періоди яких Крім того з виходу сигналізатора 25 блока пропорційні числу обертів турбін двигуна. 4(12) сигнали логічної "1" надходять до відповідноОпераційний блок 35 блока 5(13) послідовно, го комутаційного елемента комутатора 31 частоти або паралельно, при наявності у його процесорі для забезпечення подачі еталонної частоти з вибагатоканальних перетворювачів частота (інтерходу блока 29 еталонної частоти до операційного вал) - код, забезпечує перетворення послідовності блока 35 блока 5(13) перетворення та контролю з прямокутних імпульсів, надходячих з виходу блока метою контролю функціонування вимірювального 2(10) формувачів у двійковий код, величина якого каналу відповідних частотних датчиків газотурбінпропорційна обертам, наприклад, турбін низького ного двигуна. та високого тиску двигуна. При короткому замиканні у вхідних ланцюга х Після кожного підключення вхідної частоти, частотних датчиків або відмові відповідного канапри послідовному перетворенні, а відповідно після ла блока 2(10) формувачів відповідні канали сигкожного її перетворення операційний блок 35 блоналізатора 26 частоти видають сигнали логічної ка 5(13) записує до своєї пам'яті значення двійко"1" до операційного блока 28 блока 4(12), який вого кода, величина якого пропорційна обертам забезпечує формування на виході блока 36-3 притурбін двигуна. йому-передачі послідовного кода блока 8(17) коПо закінченні запису інформаційних двійкових 21 78339 22 кодів, після перетворення аналогових сигналів з Водночас із реєстрацією параметрів про техніблока 1(9) нормалізаторів та частот з блока 2(10) чний стан газотурбінного двигуна, поточного часу формувачів, у пам'ять операційного блока 35 блота дати у експлуатаційному накопичувачі 3(11) ка 5(13), операційний блок 35 блока 5(13) забезпеопераційний блок 6(14), безперервно надає: чує формування кодової посилки поточного фізич- інформацію про технічний стан газотурбінноного значення параметрів газотурбінного двигуна го двигуна, поточного часу та дату у вигляді послідо контролера 37 блока 36-2 прийому-передачі довного адресного коду до блока 43 контролю та послідовного кода блока 8(17). пиймання кода касетного реєстратора 16, який Контролер 37 забезпечує формування на виконтролює прийнятий код, наприклад, на відповідході прийомника-передатчика 38 блока 36-2 приність нормам достовірності прийому та надає його йому-передачі послідовного кода блока 8(17) кодо операційного блока 44 для запису в його пам'я дову посилку поточного фізичного значення ті. Потім операційний блок 44 реєстратора 16 пепараметрів газотурбінного двигуна яку приймає ретворює записану в пам'ять інформацію у двійкоконтролер 37 через прийомник-передатчик 38 блове значення зручне для запису у відповідні адреси ка 36-1 і видає її до операційного блока 6(14) для флеш-пам'яті відокремлюваної касети блока 45 запису у його пам'яті та подальшому запису у екскасетного реєстратора 16; плуатаційному накопичувачі 3(11), касетному та - інформацію про технічний стан газотурбінноаварійному реєстраторах 16 та 19 відповідно. го двигуна, поточного часу та дату у вигляді посліОдночасно з перетворенням та записом у падовного адресного коду до блока 21 прийомум'ять операційного блока 6(14) інформації про передачі кода аварійного реєстратора 19, який стан аналогових та частотних параметрів газотурнадає прийнятий код до блока 20 нормалізації та бінного двигуна забезпечується запис блоком перетворення напруги для запису в його пам'яті. 6(14) до своєї пам'яті, через блок 36-1 та блок 36-3 Потім блок 20 реєстратора 19 перетворює записакодової інформації з виходу блока 4(12) контролю ну в пам'ять інформацію у двійкове значення зручдатчиків та частоти при наявності відмов в ланцюне для запису у відповідні адреси пам'яті аварійногах датчиків чи відмові каналів блока 1(9) нормаліго накопичувача 22 аварійного реєстратора 19. заторів та блока 2(10) формувачів. Режим перезапису кадра інформації з блока Також одночасно з вимірюванням та записом 6(14) до експлуатаційного накопичувача 3(11), операційним блоком 6(14) до своєї пам'яті аналокасетного реєстратора 16, аварійного реєстратора гових та частотни х параметрів, цілісності ланцюгів 19 та послідуючого циклу вимірювання параметрів датчиків газотурбінного двигуна блок 7(15) автоможе виконуватися як послідовно так і одночасно номно проводить контроль наявності одиночних в залежності від співвідношення часу вимірювання сигналів від датчиків-сигналізаторів (вхід 6(7)) гапараметрів з формуванням кадра та часу перезазотурбінного двигуна. При цьому операційний блок пису кадра із блока 6(14) до накопичувача 3(11), 39 видає на комутатор 42 блока 7(15) сигнали, які касетного реєстратора 16 та аварійного реєстразабезпечують комутацію сигналів напругою плюс тора 19. 27 вольт по всім каналам комутатора 42 від датчиПри виконанні польоту сигнали від датчиків ків-сигналізаторів. Сигнали плюс 27 вольт посту(вхід 5), характеризуючих просторове положення пають на блок 40 гальванічної розв'язки. літального апарата поступають до блока 20 норБлок 40 блока 7(15) призначений для гальвамалізації та перетворення напруги де вхідні сигнанічної розв'язки бортмережі літального апарата і ли нормалізуються, перетворюються в цифрове напруги живлення блоків і елементів системи для значення і реєструються на аварійному накопичузабезпечення її завадостійкості. При надходженні вачі 22 аварійного реєстратора 19 та надсилаютьна входи блока 40 сигналів з датчиківся через блок 21 прийому-передачі кода реєстрасигналізаторів на відповідних його виходах одертора 19 до блока 43 контролю та прийому кода жимо нормалізовані сигнали, наприклад, у вигляді касетного реєстратора 16. логічної "1", які надходять на входи операційного Блока 43 контролю та прийому кода касетного блока 39 блока 7(15). Нормалізовані сигнали з реєстратора 16 контролює прийнятий код, напривиходу блока 40 приймає операційний блок 39 клад, на відповідність нормам достовірності приблока 7(15) і на своєму ви ході формує послідовний йому та надає його до операційного блока 44 для інформаційний код, який поступає на вхід контрозапису в його пам'яті. Потім операційний блок 44 лера 37 блока 36-4 який, у свою чергу, забезпечує реєстратора 16 перетворює записану в пам'ять формування на виході прийомника-передатчика 38 інформацію у двійкове значення зручне для запису блока 36-4 інформаційні кодові посилки які приу відповідні адреси флеш-пам'яті відокремлюваної ймає контролер 37 через прийомник-передатчик касети блока 45 касетного реєстратора 16; 38 блока 36-1 прийому-передачі послідовного кода Цим і завершується цикл запису до аварійного блока 8(17) і видає їх до операційного блока 6(14) реєстратора 19 і касетного реєстратора 16 інфордля запису у його пам'яті. мації про технічний стан параметрів силової устаПотім операційним блоком 6(14), із записаної у новки, технічний стан самої системи та просторове його пам'яті інформації, формується кадр, який положення літального апарата, а також інформації нимож переписується за відповідними адресами про технічний стан параметрів силової установки до експлуатаційного накопичувача 3(11), касетного та самої системи до експлуатаційного накопичувата аварійного реєстратора 16 та 19 відповідно. ча 3(11), після чого вимірювання параметрів і цикл Блоком 6(14) кадр може формуватися із кільреєстрації сигналів, характеризуючих фізичний кох циклів вимірювання параметрів, наприклад, стан параметрів газотурбінних двигунів, стан лансекундний кадр. цюгів датчиків, одиночних сигналів від датчиків 23 78339 24 сигналізаторів, просторового положення літальнодасть можливість скоротити простої авіаційної го апарата в поточному часі повторюється згідно техніки та скоротити час при підготовці до другого, зазначеному ви ще алгоритму. третього вильоту літального апарата; Відокремлювана касета блока 45 касетного - розширенні функціональні можливості та обреєстратора 16 з накопиченою інформацією за ласть застосування системи у зв'язку з контролем політ надсилається до центру дешифр ування та реєстрацією інформації з датчиківпольотних даних, де аналізуються параметри лісигналізаторів газотурбінних двигунів та систем, тального апарата, стан параметрів силової устаякі забезпечують їх роботу; новки у тому ж числі ланцюгів датчиків та стан - безпосередньо діагностувати окремі блоки самої системи та визначається або необхідність системи, що дає можливість підвищити функціопроведення різноманітних профілактичних (ремоннальну надійність самої системи та експлуатації тних) заходів або подальша експлуатація літальгазотурбінних двигунів; ного апарата, силової установки та самої системи. - високу перешкодостійкість та достовірність У зв'язку з тим, що потоки польотної інформаконтролю параметрів у наслідок проведення контція на відокремлюваній касеті реєструються в єдиролю функціонування. ному поточному часу скорочується час аналізу та Як видно з вищезазначеного, заявлене технічприйняття рішення про другий, третій виліт літальне рішення дозволяє розширити функціональні ного апарата. можливості, область застосування системи, підЗчитування інформації (при необхідності, навищити експлуатаційні характеристики силової приклад, при виконанні регламентних робіт, переустановки та літального апарата, підвищити контвірці працездатності) з аварійного накопичувача 22 ролепридатність системи, забезпечити надійну та аварійного реєстратора 19 виконується, напридостовірну, синхронізовану по часу (секунда, хвиклад, через блок 20 та блок 21, а з експлуатаційлина, година; число, місяць, рік), реєстрацію параного накопичувача 3(11) виконується через операметрів силової установки та літального апарата на ційний блок 6(14) за допомогою спеціального експлуатаційних накопичувачах, касетному та наземного обладнання. аварійному реєстраторах, зменшити простої авіаРеєстрація інформації про технічний стан паційної техніки та забезпечити експлуатацію силораметрів газотурбінних двигунів, інформації про вої установки та літального апарата за технічним просторове положення літального апарата в потостаном. чному часі (реєстрація часу та дати) на експлуатаРеєстрація параметрів силової установки та ційних накопичувачах 3(11), касетному реєстраторі літального апарата на відокремлюваній касеті ка16 та аварійному реєстраторі 19 дозволяє спроссетного реєстратора дозволяє оперативно (без тити процедуру аналізу інформації, скоротити час використання наземного зчитувального обладнанна виявлення відмов системи та газотурбінних ня та витрат часу на зчитування інформації з подвигунів, а також скоротити матеріальні витрати на слідуючим перезаписом інформації з наземного проведення аналізу інформації. обладнання на протативні носії для відправки їх до Запропоноване технічне рішення за рахунок центру об'єктивного контролю) направляти та проудосконалення системи забезпечує: водити в центрі об'єктивного контролю зчитування - синхронизовану по часу реєстрацію інфорз відокремлюваної касети польотної інформації та мації на експлуатаційних накопичувачах, аварійїї деши фрування, що дозволить скоротити час на ному та касетному реєстраторах, що скорочує виприйняття рішення про необхідність проведення трати часу, наприклад, при проведенні аналізу різноманітних профілактичних (ремонтних) заходів потоків інформації зареєстрованих касетному реабо подальша експлуатація літального апарата. єстраторі або на аварійному реєстраторі; Це особливо важливо для військової авіації. - реєстрацію параметрів силової установки та літального апарата на касетному реєстраторі, що 25 Комп’ютерна в ерстка Т.Чепелева 78339 Підписне 26 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
