Фільтруючий елемент, фільтр та виріб для куріння

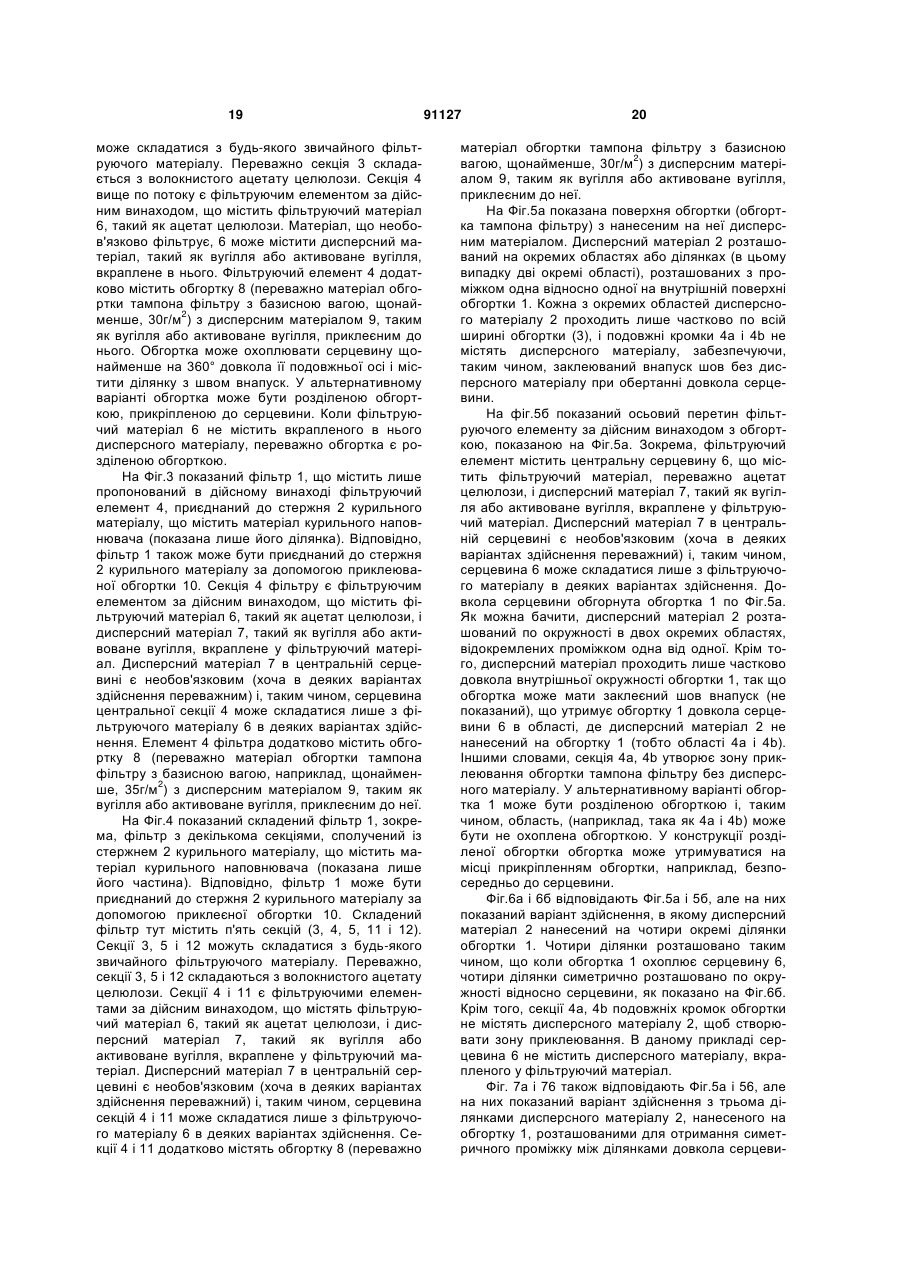

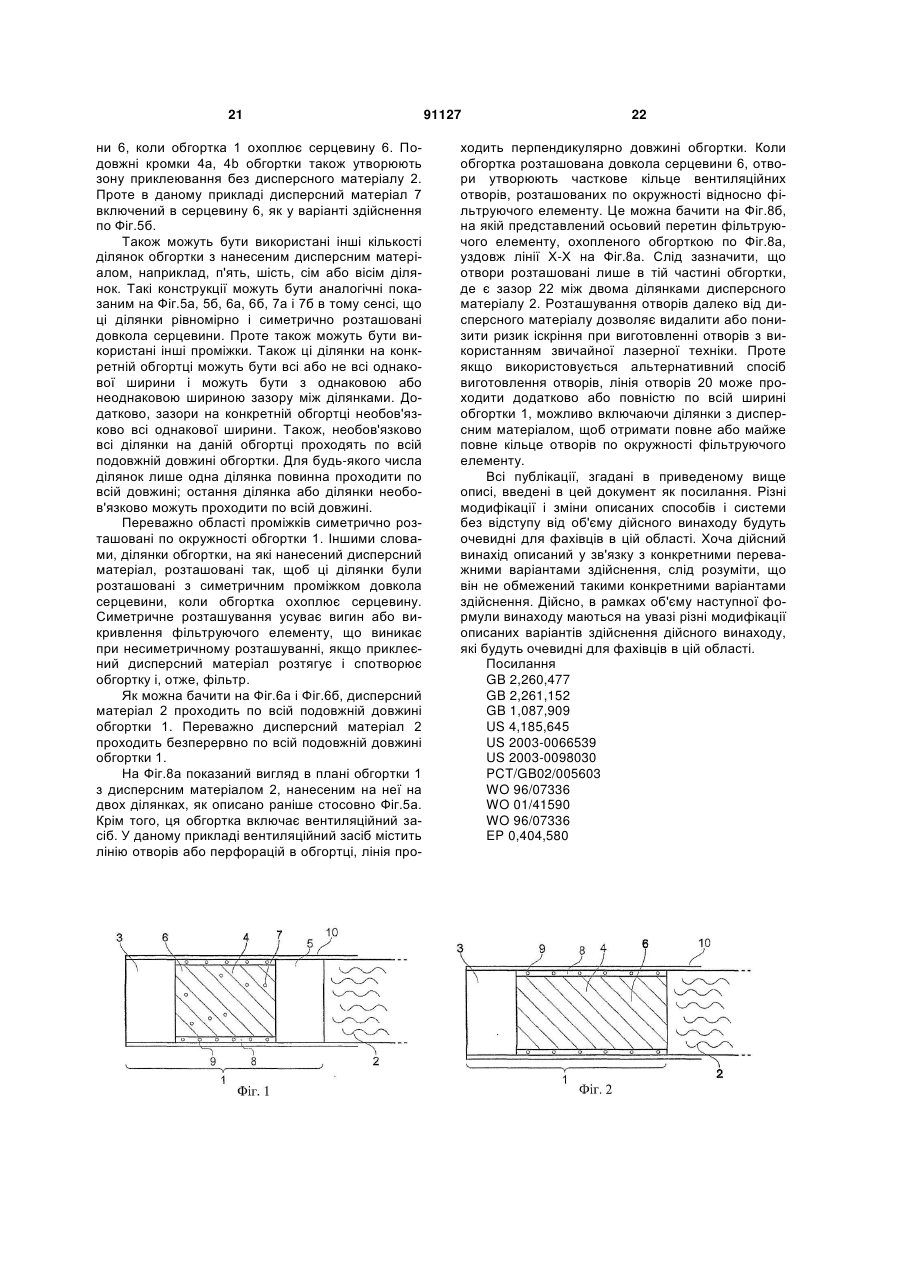

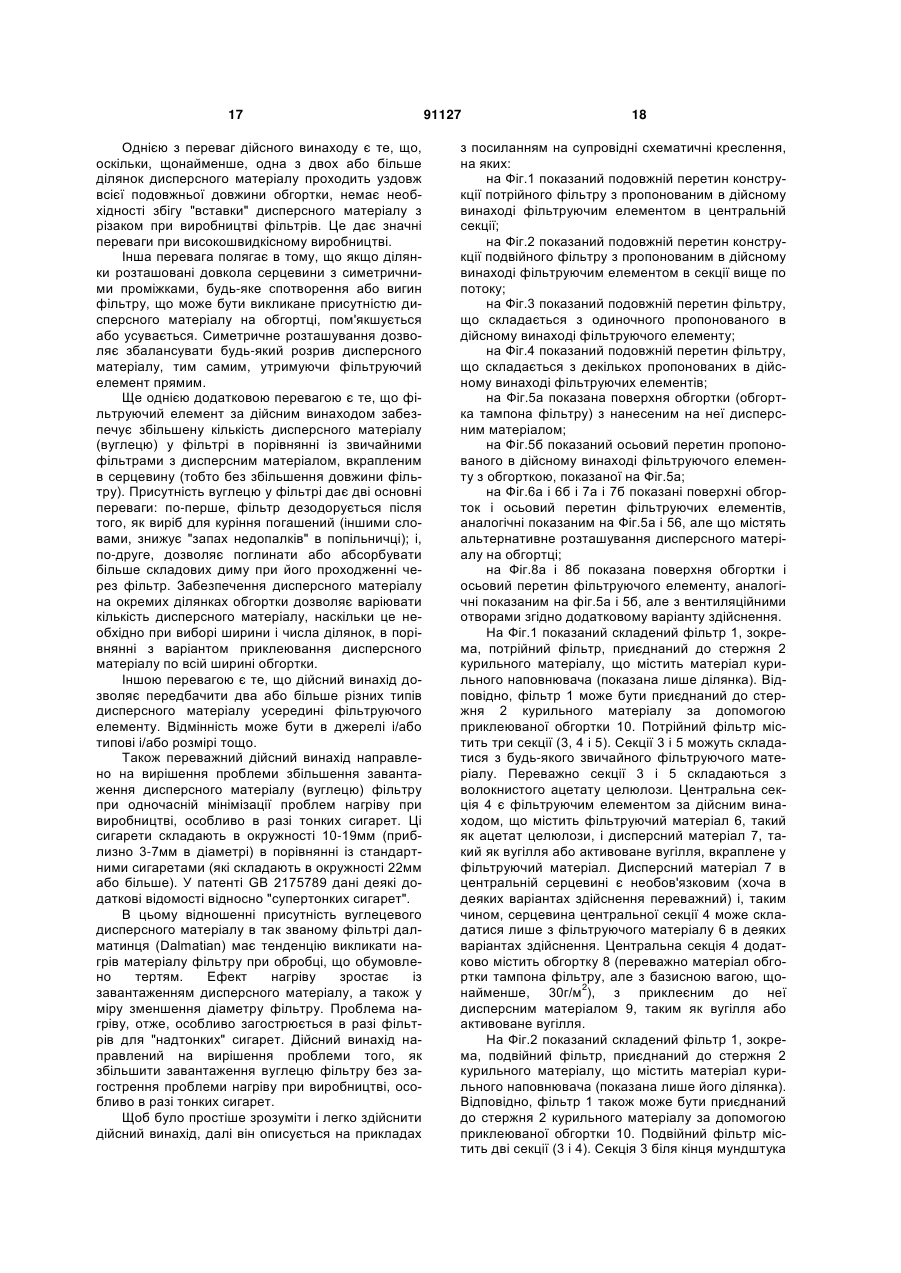

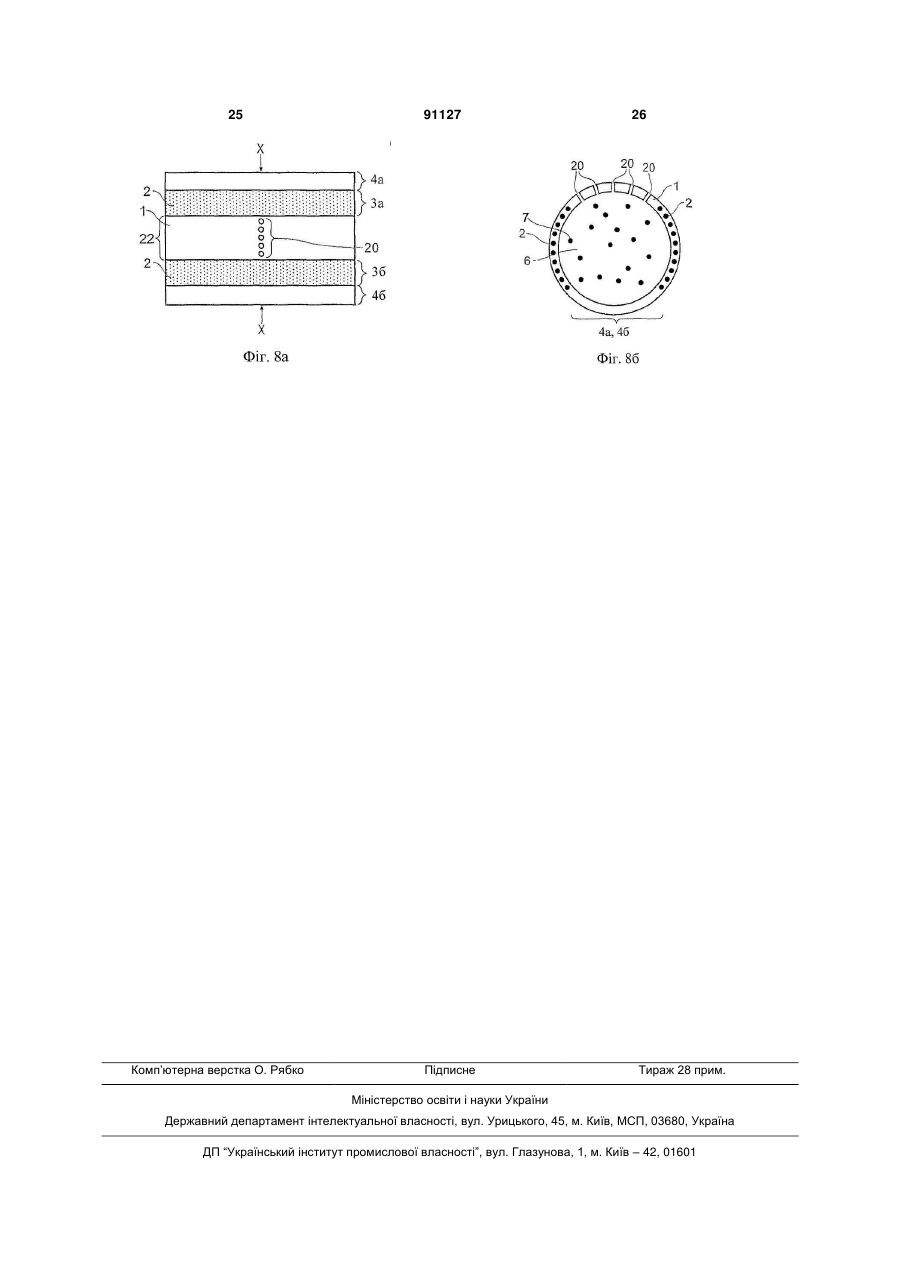

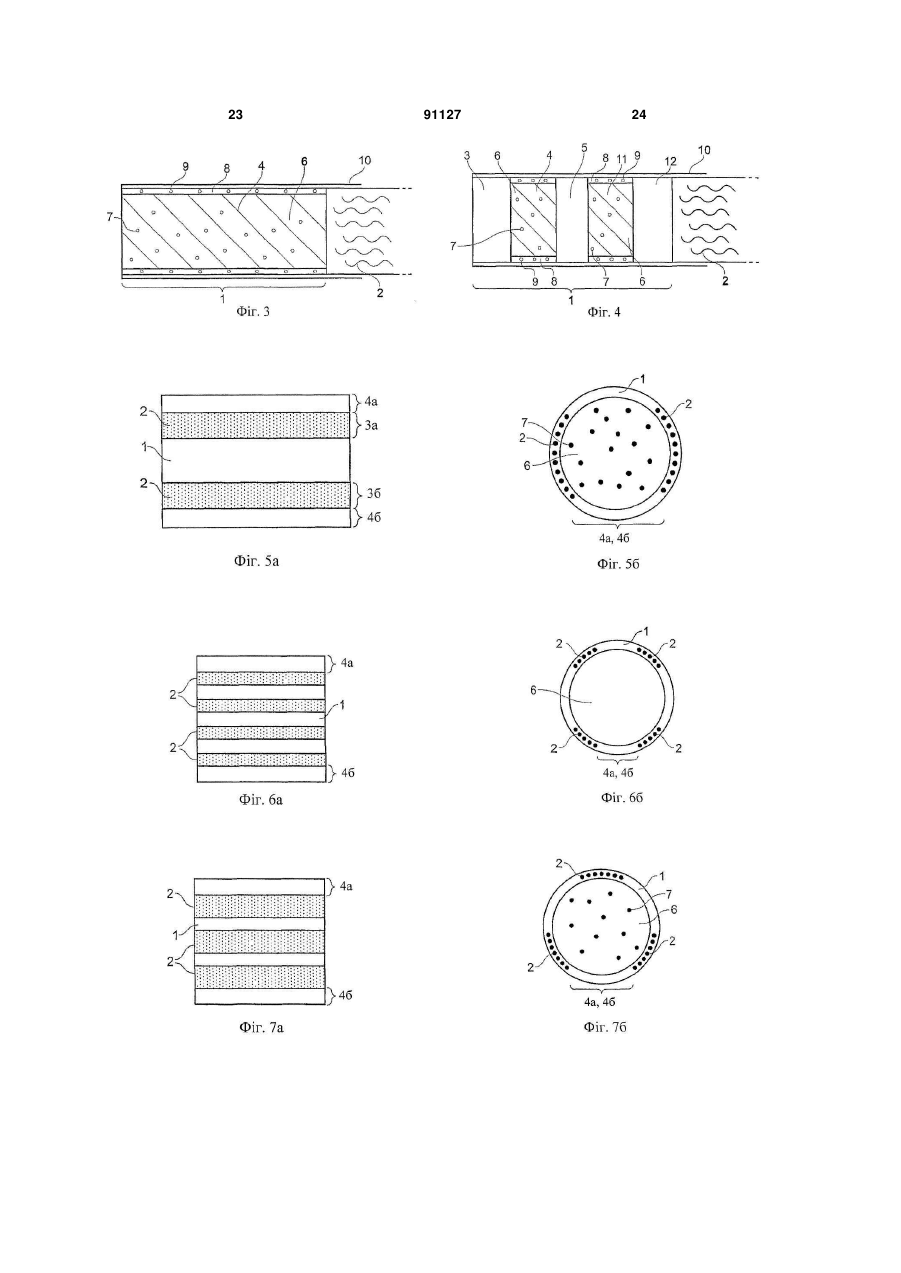

1. Фільтруючий елемент, що має подовжньо витягнуту серцевину і розміщену довкола неї обгортку, причому серцевина містить фільтруючий матеріал, а обгортка містить дисперсний матеріал, що утримується на двох або декількох ділянках обгортки, які розташовані по неповній окружності одна відносно одної і щонайменше одна з яких проходить по всій подовжній довжині обгортки, при цьому дисперсний матеріал містить один або декілька сорбентів, здатних поглинати складові парової фази диму. 2. Фільтруючий елемент за п. 1, який відрізняється тим, що згадані дві або декілька ділянок розташовані симетрично довкола обгортки. 3. Фільтруючий елемент за п. 1, який відрізняється тим, що згадані дві або декілька ділянок включають дві ділянки, розташовані діаметрально протилежно відносно серцевини. 2 (19) 1 3 Дійсний винахід відноситься до фільтруючого елементу для тютюнового диму, фільтру, що містить цей елемент, і виробам для куріння, що містять фільтр і/або фільтруючий елемент. З деякого часу відоме використання вугілля або активованого вугілля у фільтруючих елементах тютюнового диму для зниження складових парової фази диму. Зазвичай вугілля використовують в конструкції подвійного фільтру, де гранули вугілля накидаються на клейкий джгут волокна ацетату целюлози, ці джгути сполучають звичайним способом і розрізають на блоки подвійної або потрійної довжини. Блоки подвійної довжини, що містять вугілля і ацетат, потім переплітаються з фільтруючими елементами, що не містять добавок з ацетату целюлози у вигляді блоків подвійної довжини. Після переплетення складки завертають в обгортку тампона фільтру, а потім розрізають в середній точці і блоку подвійної довжини фільтруючого елементу, що містить вугілля, і блоку подвійної довжини, що не містить добавок з ацетату целюлози, для отримання загорнутих фільтруючих елементів з секцією, що містить вугілля, що примикає до секції, що не містить вугілля. Цей тип фільтру називається активним ацетатним або АА фільтром. У альтернативному варіанті вугілля використовується в конструкції потрійного фільтру або з вугіллям, упровадженим в джгут з ацетату целюлози, або, як описано вище і в патенті UK 1087909, або з вугіллям, що довільно утримується в порожнині між двома джгутами матеріалу для фільтрації тютюнового диму, такого як ацетат целюлози, як описано в патенті US 4185645. Іншим альтернативним варіантом і вироблюваним промислово вугільним фільтром є фільтр типу ACT (від англ. "Active carbon tread" - нитка активованого вугілля), виготовлений компанією Filtrona UK, в якому вугілля в центральній секції приєднане адгезивом до бавовняної нитки, а потім оточене ацетатом целюлози. Секція вугільної нитки забезпечує канал найменшого опору, і велика частина диму проходить через центр вугілля. Одним з недоліків подвійного і/або потрійного фільтру, згаданого вище, є те, що коли утворений штранг фільтру (тобто при виготовленні фільтрів безперервним способом), цей штранг має розрізати в конкретній точці стержня. Таким чином, необхідна наявність ріжучого пристрою і визначення конкретної точки на штрангові (тобто в середній точці і блоку подвійної/потрійної довжини фільтруючого елементу, що містить вугілля, і блоку подвійної/потрійної довжини, що не містить добавок з ацетату целюлози), перш ніж різати штранг фільтру. При високошвидкісному виробництві це може уповільнити виробництво фільтрів і/або привести до отримання фільтрів, які не пройдуть випробування якості через те, що штранг не був поєднаний з різаком. Іншим відомим альтернативним варіантом для включення вугілля або інших добавок у фільтри є приклеювання часток добавки до обгортки, що оточує фільтруючий елемент. У патентах GB 2260477 і GB 2261152 описані різні методи приклеювання добавки. 91127 4 У дійсному винаході пропонується фільтруючий елемент, що має подовжньо витягнуту серцевину і розміщену довкола неї обгортку, причому серцевина містить фільтруючий матеріал, а обгортка містить дисперсний матеріал, що утримується (приклеєний або приліплений) на двох або декількох її ділянках, які розташовані по неповній окружності один відносно одного і щонайменше один з яких проходить по всій подовжній довжині обгортки. Згадані дві або більше ділянки можуть бути розташовані симетрично довкола обгортки. Дві або більше ділянки можуть включати дві ділянки, розташованих діаметрально протилежно відносно серцевини. У альтернативному варіанті може бути три, чотири, п'ять, шість, сім або вісім згаданих ділянок. У деяких варіантах здійснення серцевина може додатково містити дисперсний матеріал, вкраплений у фільтруючий матеріал. Дисперсний матеріал серцевини може бути аналогічний дисперсному матеріалу, приклеєному до двох або більше ділянок обгортки. У альтернативному варіанті дисперсний матеріал серцевини може відрізнятися від дисперсного матеріалу, приклеєного до цих ділянок обгортки. Дисперсний матеріал, приклеєний до кожної з двох або більше ділянок обгортки, може бути одним і тим же. У альтернативному варіанті дисперсний матеріал, приклеєний до однієї із згаданих ділянок обгортки, може відрізнятися від дисперсного матеріалу, приклеєного, щонайменше, до одної іншої з цих ділянок обгортки. У деяких варіантах здійснення обгортка може додатково містити вентиляційний засіб. Наприклад, вентиляційний засіб може включати один або декілька вентиляційних отворів, передбачених в зазорах між двома або більше згаданими ділянками. У дійсному винаході також пропонується фільтр, що містить один або більше описаних вище фільтруючих елементів. У дійсному винаході також пропонується виріб для куріння, що містить описаний вище фільтруючий елемент і/або фільтр, взаємно сполучений із стержнем матеріалу для куріння. Виробом для куріння може бути сигарета. Така сигарета може складати по окружності приблизно від 10мм до 19мм. Переважно, якщо дисперсний матеріал містить сорбенти (наприклад, вибрані серед активованого вугілля, деревного вугілля, силікагелю, сепіоліту, оксиду алюмінію, іонообмінного матеріалу тощо), модифікатори рН (наприклад, лужні матеріали, такі як Na2CO3, кислотні матеріали), ароматизатори, інші тверді добавки і їх суміші. Дисперсний матеріал переважно вибраний з групи матеріалів з відносно високою площею поверхні, здатних адсорбувати складові диму без високого ступеня специфічності. Придатні загальні адсорбенти можна вибрати з групи, що містить вугілля, активоване вугілля, активоване деревне вугілля, активоване кокосове вугілля, активоване вугілля або деревне вугілля на основі кам'яного вугілля, цеоліт, силікагель, сепіоліт, оксид алюмі 5 нію (активований чи ні), вуглецьвмісну смолу або їх комбінації. Прикладом придатного деревного вугілля на основі кам'яного вугілля є вугілля, виготовлене з напівантрациту з щільністю приблизно на 50% вище, ніж в деревного вугілля на основі кокоса (поставляється компанією Calgon Carbon, Пітсбург, PA, WA, США). Прикладом придатної вуглецьвмісної смоли є смола, отримана піролізом сульфурованого стиролдивінілбензолу, такого як Ambersorb 572 або Ambersorb 563 (поставляється компанією Rohm and Haas). Щоб підвищити ефективність загального сорбенту, можуть необов'язково бути включені або імпренговані на секції загального адсорбенту оксиди металів або інші комплекси на основі металів. В одному варіанті здійснення переважно використовуваним дисперсним матеріалом є вугілля, наприклад, активоване вугілля, або деревне вугілля або інший абсорбуючий матеріал. В одному варіанті здійснення переважно активованим вугіллям є активоване кокосове вугілля. Будь-який використовуваний дисперсний матеріал може бути на основі однієї речовини або суміші, і/або може бути з додаванням іншого матеріалу. Наприклад, дисперсний матеріал може покривати ділянки внутрішньої або зовнішньої поверхні обгортки. Дисперсний матеріал переважно розташований в окремих областях по окружності з проміжком одна від одної. В одному переважному варіанті здійснення дисперсний матеріал розташований в двох окремих областях, розташованих на одній окружності з проміжком один від одного. У альтернативному варіанті дисперсний матеріал може бути розташований на 3, 4, 5, 6, 7 або 8 окремих областях, кожна з яких розташована по окружності з проміжком одна відносно одної. Додатково, при необхідності, може бути використане більше число областей. Кожна окрема область або ділянка дисперсного матеріалу може складатися з дисперсного матеріалу, який аналогічний або відмінний від матеріалу інших окремих областей. В одному варіанті здійснення переважно дисперсний матеріал в окремих областях один і той же. В одному варіанті здійснення придатний дисперсний матеріал може бути нанесений на дві або більше ділянки подовжньої внутрішньої і/або зовнішньої сторін обгортки. В одному переважному варіанті здійснення дисперсний матеріал нанесений на дві або більше ділянки подовжньої внутрішньої сторони обгортки. У ще одному варіанті здійснення дисперсний матеріал розташований довкола внутрішнього кола обгортки, так що обгортка містить подовжній край, що накладається, який не містить дисперсного матеріалу і забезпечує заклеєний внапуск шов, що утримує обгортку довкола серцевини. Дисперсний матеріал може тягнутися безперервно по всій подовжній довжині обгортки. "Безперервно" означає, що дисперсний матеріал нанесений таким чином, що завантаження в будь-якій 91127 6 одній точці по подовжній довжині обгортки одне і те ж (або по суті одне і те ж), що і завантаження в будь-якій іншій точці по тій же самій подовжній довжині обгортки. "Безперервно" означає, що ні в одній точці уздовж подовжньої довжини обгортки немає ділянки обгортки без дисперсного матеріалу, якщо дисперсний матеріал присутній в іншій точці уздовж тієї ж подовжньої довжини обгортки. Дисперсний матеріал за дійсним винаходом по суті не наноситься в проміжки уздовж подовжньої довжини обгортки. Переважно, дисперсний матеріал наноситься в подовжньому напрямі на обгортку (наприклад, обгортку тампона фільтру) безперервним чином. Переважно, якщо уздовж подовжньої осі обгортки дисперсний матеріал наноситься у вигляді безперервного потоку (тобто без розривів або проміжків). Іншими словами, нанесений дисперсний матеріал тягнеться безперервним чином уздовж подовжньої осі обгортки. Обгортка фільтруючого елементу переважно є паперовою обгорткою. В одному варіанті здійснення обгортка є звичайною обгорткою тампона фільтру. В одному варіанті здійснення обгортка може бути звичайною обгорткою тампона фільтру, яка охоплює серцевину на 360°, причому в цьому випадку обгортка тампона фільтру забезпечує заклеєний внапуск шов, що утримує обгортку довкола серцевини. В одному переважному варіанті здійснення фільтруючий елемент за дійсним винаходом включає серцевину, що містить дисперсний матеріал, вкраплений у фільтруючий матеріал, і обгортку тампона фільтру, яка охоплює серцевину на 360°. У іншому варіанті здійснення обгортка (зокрема, обгортка тампона фільтру) переважно не тягнеться на 360° довкола серцевини. Іншими словами, в одному варіанті здійснення обгортка переважно є розділеною обгорткою. "Розділена обгортка" - це обгортка, яка тягнеться по окружності довкола серцевини, але охоплює менше, ніж 360° окружності серцевини. У такому варіанті здійснення немає заклеєного внапуск шва, що утримує обгортку довкола серцевини. Замість цього розділена обгортка може утримуватися на місці іншими відомими способами, наприклад, такими як зчеплення обгортки безпосередньо з серцевиною. В одному переважному варіанті здійснення фільтруючий елемент за дійсним винаходом включає серцевину, що містить фільтруючий матеріал, необов'язково, з вкрапленням дисперсного матеріалу, і розділену обгортку. В одному варіанті здійснення, коли серцевина містить матеріал (тобто без вкраплення дисперсного матеріалу), що лише фільтрує, обгортка переважно є розділеною обгорткою. При нанесенні дисперсного матеріалу на обгортку фільтруючого елементу щоб уникнути випинання секцій, в яких нанесений дисперсний матеріал, переважно використовувати обгортку (обгортку тампона фільтру) з більшою базисною вагою, ніж в матеріалу звичайної обгортки тампона фільтру. Звичайна обгортка тампона фільтру (обгортка) володіє базисною вагою приблизно від 23 7 до 27 грам на кв.м (г/м2). У даному використанні, отже, переважно використовувати обгортку, яка володіє однією з наступних базисною вагою: 28г/м2 або більше; 29г/м2 або більше; 30г/м2 або більше; 2 2 2 35г/м або більше; 38г/м або більше; 40г/м або 2 2 більше; 45г/м або більше; або 50г/м або більше. Обгортка для використання у фільтруючому елементі може бути пористою або не мати пор. Обгортка для використання у фільтруючому елементі може забезпечувати або не забезпечувати вентиляцію. Матеріал серцевини фільтруючого елементу, що фільтрує, може переважно містити або складатися із звичайного волокнистого матеріалу з ацетату целюлози, поліпропілену або поліетилену або спеціального паперу. Матеріал, що переважно фільтрує, містить ацетат целюлози. У деяких варіантах здійснення матеріал серцевини фільтруючого елементу, що фільтрує, складається з волокнистого матеріалу з ацетату целюлози, поліпропілену, поліетилену або спеціального паперу. Необов'язково в нього може бути вкраплений дисперсний матеріал. Придатний дисперсний матеріал серцевини фільтруючого елементу, якщо він введений, може бути один або декількома дисперсними матеріалами, описаними вище. Відповідно, дисперсний матеріал серцевини фільтруючого елементу, якщо він введений, може бути тим же самим або відрізнятися від дисперсного матеріалу, приклеєного до обгортки. В одному варіанті здійснення переважно дисперсний матеріал серцевини фільтруючого елементу, якщо він введений, той же самий, що і дисперсний матеріал, приклеєний до обгортки. Переважно дисперсним матеріалом серцевини фільтруючого елементу, якщо він введений, є вугілля, активоване вугілля і/або вкраплене в нього деревне вугілля, переважно ацетат целюлози з вугіллям або активованим вугіллям, вкрапленим у волокна ацетату целюлози. В одному варіанті здійснення, серцевина фільтруючого елементу є фільтром далматинця (Dalmatian). Дисперсний матеріал в серцевині може бути однорідним - в тому сенсі, що він виготовлений по суті з одного компонента (для деяких варіантів здійснення переважно з одного матеріалу). У альтернативному варіанті дисперсний матеріал в серцевині може бути неоднорідним - в тому сенсі, що він виготовлений з двох або декількох різних компонентів. Дисперсний матеріал може бути вкраплений у всю серцевину. У альтернативному варіанті дисперсний матеріал може бути вкраплений в деякі частини (але не у всі) серцевини. Частини можуть бути рівномірно або нерівномірно розподілені. Дисперсний матеріал може проходити по всій подовжній довжині серцевини. У альтернативному варіанті дисперсний матеріал може проходити від одного кінця серцевини до секції, яка розташована біля іншого кінця. У альтернативному варіанті дисперсний матеріал може бути розташований в окремих областях, які необов'язково тягнуться від 91127 8 або розташовані біля будь-якого з кінців серцевини. Різні області можуть бути по різному завантажені дисперсним матеріалом і/або різними типами дисперсного матеріалу. Дисперсний матеріал, якщо він введений в серцевину, необов'язково рівномірно розподілений по всій серцевині. Аналогічним чином дисперсний матеріал необов'язково рівномірно розподілений по окремих ділянках або областях. Між окремими ділянками або областями можуть знаходитися зазори (не лише між ними, але також між групами дисперсного матеріалу). Прикладом останнього є розташування у або біля кожного кінця серцевини групи ділянок першого дисперсного матеріалу, але між кожними цими двома групами (розташованими у або біля подовжнього центру серцевини) знаходиться область, в якій немає дисперсного матеріалу. Іншим прикладом неоднорідного розподілу є розташування у або біля кожного кінця фільтру групи ділянок першого дисперсного матеріалу, але між кожними цими двома групами (розташованими у або біля подовжнього центру серцевини) знаходиться область, в якій менше дисперсного матеріалу, ніж в будь-якій або в обох кінцевих групах. У деяких варіантах здійснення частина або весь дисперсний матеріал в серцевині розташований по всій подовжній довжині серцевини. Дисперсний матеріал, приклеєний до обгортки, може бути однорідним - в тому сенсі, що він виготовлений по суті з одного і того ж компонента (у деяких варіантах здійснення переважно повністю той же самий). У альтернативному варіанті дисперсний матеріал, приклеєний до обгортки, може бути неоднорідним - в тому сенсі, що він виготовлений з двох або декількох різних компонентів. Дисперсний матеріал, приклеєний до обгортки, може стикатися з серцевиною. Переважно частина або весь дисперсний матеріал, приклеєний до обгортки, стикається з серцевиною. Для деяких варіантів здійснення переважно, щоб по суті весь дисперсний матеріал, приклеєний до обгортки, стикався з серцевиною. Фільтруючий елемент переважно приєднаний до стержня курильного наповнювача (наприклад, тютюну) за допомогою приклеюваної обгортки. Переважно приклеюваною обгорткою є папір. В одному варіанті здійснення фільтруючий елемент може бути одиночним фільтруючим елементом у фільтрі при формуванні стержня виробу для куріння. У іншому варіанті здійснення фільтруючий елемент може бути частиною більшого фільтру. Іншими словами, фільтруючий елемент може бути частиною складеного (або багатокомпонентного) фільтру. Відповідно елементи для складеного фільтру розташовані подовжньо один відносно одного, причому кінець кожного елементу примикає до наступного. Відповідно складений фільтр може містити 2, 3, 4 або більше різних або окремих секцій. Проте фільтри за дійсним винаходом можуть володіти цілісною конструкцією, але мати загальний вигляд складеного фільтру. В одному варіанті здійснення фільтр є потрійним фільтром з трьома секціями. У іншому варіанті здійснення фільтр є подвійним фільтром з двома секціями. 9 У складеному фільтрі, відповідно, може бути один або декілька фільтруючих елементів за дійсним винаходом. У складеному фільтрі може бути більше одного фільтруючого елементу за дійсним винаходом, відповідно, фільтруючі елементи можуть бути розташовані подовжньо один біля одного або розділені звичайним фільтруючим елементом, таким як елемент з ацетату целюлози. У складеному фільтрі фільтруючий елемент може бути розташований в будь-якому положенні усередині фільтру. Проте фільтруючий елемент не розміщується біля кінця мундштука фільтру. У потрійному фільтрі, наприклад, фільтруючий елемент може бути центральною секцією. У альтернативному варіанті фільтруючий елемент може бути розташований біля кінця стержня матеріалу для куріння (наприклад, тютюну), тобто біля кінця вище по потоку, що проходить через фільтр. У підходящому випадку, обгортка переважно заздалегідь покрита клеючим дисперсним матеріалом, що модифікує дим. Серцевина може бути заздалегідь утворена перед нанесенням обгортки з покриттям. Утворення серцевини і нанесення обгортки з покриттям може відбуватися по суті одночасно. Дисперсний матеріал може бути приклеєний до обгортки за допомогою гарячого розплавленого адгезиву (наприклад, різних адгезивів із складного поліефіру), поліетиленгліколю з високим середнім тиском або адгезиву типу емульсії, такого як ПВА. Дисперсний матеріал може бути безпосередньо або опосередковано приклеєний до обгортки. Прикладом прямої адгезії є фіксація дисперсного матеріалу на обгортці (такій як її внутрішня поверхня) за допомогою придатного адгезиву. Прикладом опосередкованого прикріплення адгезивом є фіксація дисперсного матеріалу на проміжному шарі (який може бути виготовлений з паперу або іншої придатної опорної матриці - такий як текстильний матеріал - або їх комбінації) за допомогою придатного адгезиву, і при цьому проміжний шар зафіксований на обгортці (такій як її внутрішня поверхня) за допомогою придатного адгезиву. Коли фільтруючий елемент використовується в складеному фільтрі, відповідно, одна або декілька інших секцій складеного фільтру можуть складатися із звичайного волокнистого матеріалу з ацетату целюлози, поліпропілену або поліетилену або спеціального паперу. Одна або декілька інших секцій можуть необов'язково містити одну або декілька добавок, наприклад, розташованих на або усередині матеріалу фільтруючого елементу, які додатково можуть бути ароматизуючими матеріалами, як описано вище, які випускаються або елююють з фільтруючого елементу за допомогою аерозолю, створюваного нагрітим або опалюваним засобом створення аерозолю. У підходящому випадку, одна або декілька секцій складеного фільтру можуть бути трубкою з відкритим кінцем і/або трубкою із закритим кінцем. У ще одному додатковому альтернативному варіанті здійснення складений фільтр може містити секцію, яка утворює порожнину, що містить гранульований матеріал. 91127 10 Відповідно, також можуть бути використані фільтруючі елементи з конкретними характеристиками по перепаду тисків, такі як фільтри, що продаються компанією Filtrona і відомі як "Ratio filter". В одному варіанті здійснення складений фільтр, який може містити дисперсний матеріал, може бути подвійним фільтром, що містить, наприклад, секцію мундштука з ацетату целюлози і фільтруючий елемент за дійсним винаходом в кінці фільтру з боку тютюнового стержня. Секція паперу також може додатково утворювати частину фільтру з декількох секцій. Складений фільтр може містити фільтруючий елемент, який складається з фільтру вибіркового витягу, описаного в патентних заявках US 20030066539 і US 2003-0098030. Вставка фільтру біля кінця мундштука може бути виготовлена з різних матеріалів, наприклад, джгута ацетату целюлози, целюлози, паперу, бавовни, полотна поліпропілену, джгута поліпропілену, полотна складного поліефіру, джгута складного поліефіру або їх комбінації. Крім того, перепад тисків і/або ефективність механічної фільтрації секцій вставки фільтру можуть бути вибрані для досягнення потрібного процесу куріння і характеристик фільтрації, які можуть бути необхідні при конкретній необхідній конструкції продукту. У пристрої складеного фільтру перепад тисків вставок/секцій фільтруючого матеріалу може мінятися. Додаткові конструктивні особливості фільтру, які можуть використовуватися і в дійсному винаході, описані в міжнародній заявці PCT/GB02/005603, що знаходиться одночасно на розгляді. Описаний в ній пристрій фільтру з канавкою забезпечує вентилююче повітря для попадання в канавки, що проходять до кінця з боку тютюнового стержня, а потім перенаправляються до кінця мундштука. В результаті досягається зниження відношення СО/смоли. У поєднанні з дисперсними матеріалами, які вибірково зменшують парові фази, можна досягти значного зниження складових парової фази. Особливо переважно, щоб ділянка вище по потоку тютюнового диму у фільтрі містила адсорбуючий матеріал. Переважно адсорбуючий матеріал є загальним адсорбентом. Матеріал загального адсорбенту переважно вибраний з групи матеріалів з відносно високою площею поверхні, таких як активоване деревне вугілля, які можуть поглинати хімічні сполуки в широкому діапазоні без високого ступеня специфічності. Найпереважніше, щоб загальним адсорбентом був вуглецьвмісний матеріал, такий як, наприклад, активоване деревне вугілля, активоване кокосове вугілля, вугілля на основі активованого вугілля або вугілля, отримане синтетичним шляхом. Відповідно, дисперсний матеріал може бути у формі нитки, частинок/гранул, тканини, паперу або відновленого листка (наприклад, відновленого листка, що містить вуглець) або будь-якої іншої придатної для цього форми. Переважно дисперсний матеріал представлений у вигляді частинок/гранул. 11 Ділянка фільтруючого елементу і/або складеного фільтру, що включає цей фільтруючий елемент, може містити каталізатор. Переважно каталізатор полегшує перетворення монооксиду вуглецю (СО) в діоксид вуглецю (СО2) в паровій фазі диму. Найпереважніше, щоб каталізатор був високо вибірковим для монооксиду вуглецю. Переважно каталізатор може бути одним з групи, що складається з оксидів перехідних металів, двоокису кремнію, оксиду алюмінію, цеолітів, просоченого вуглецю, наприклад, вуглецю, просоченого металами. Відповідно, ділянка кінця з боку тютюнового стержня складеного фільтру і третя ділянка від кінця з боку тютюнового стержня (якщо він введений), може бути порожниною, що містить адсорбент і/або каталізатор або, в альтернативному варіанті, може містити звичайний матеріал, що фільтрує дим, з адсорбентом і/або каталізатором, що диспергований в ньому. Переважно адсорбент дозволяє утримувати, щонайменше, частину парової фази диму. Відповідно, фільтр і/або виріб для куріння за дійсним винаходом може містити вентиляційний засіб. Наприклад, вентиляційний засіб може містити один або декілька отворів в обгортці, що охоплює серцевину. Отвори переважно можуть бути розташовані в зазорах між ділянками обгортки, до яких приклеєний дисперсний матеріал. Вентиляційні отвори часто отримують в обгортках фільтру лазерним перфоруванням. Гранули вуглецю в області, де потрібна вентиляція, можуть привести до того, що лазер створює спалахи (іскри) при отриманні отворів. Розташування вентиляційних отворів в зазорах між ділянками дисперсного матеріалу направлене на вирішення цієї проблеми. Розміщення дисперсного матеріалу на обгортці на окремих розташованих з проміжком ділянках за дійсним винаходом полегшує, таким чином, виготовлення вентиляційних отворів без ризику іскріння. Вентиляційний засіб може містити перфорацію в обгортці з приклеюваного паперу, використовуваного для приєднання фільтру або фільтруючого елементу і стержня обгорнутого курильного наповнювача (наприклад, тютюну). У альтернативному варіанті вентиляційний засіб може бути забезпечений за рахунок використання пористої приклеюваної обгортки, використовуваної у поєднанні з перфорованою обгорткою тампона фільтру. Пориста приклеювана обгортка може містити пори на всьому протязі або лише на локалізованій ділянці, яка поєднана з лежачою нижче перфорованою обгорткою тампона фільтру. Вентиляційний засіб може додатково бути передбачений у або біля кінця стержня обгорнутого курильного наповнювача (наприклад, тютюну). Вентиляційний засіб може бути передбачений в приклеюваній обгортці або в обгортці з цигаркового паперу, що оточує матеріал курильного наповнювача (наприклад, тютюну). Вентиляційний засіб в альтернативному варіанті або на додаток може бути передбачений в місці розташування елементу, розташованого між 91127 12 фільтруючим елементом і стержнем обгорнутого курильного наповнювача (наприклад, тютюну). Переважний вентиляційний засіб розташовано біля кінця фільтруючого елементу вище по потоку або біля входу у фільтруючий елемент. В одному варіанті здійснення переважно фільтруючий елемент і/або фільтр, що містить фільтруючий елемент, є фільтруючий елемент виробу для куріння, переважно фільтруючий елемент для тютюнового диму. Відповідно, фільтруючий елемент і/або фільтр, що містить фільтруючий елемент, може бути приєднаний до стержня обгорнутого курильного наповнювача (тобто, наприклад, обгорнутого тютюнового стержня) за допомогою звичайної приклеюваної обгортки для створення виробу для куріння. Приклеювана обгортка може бути обгорткою з вентиляцією або без. Довжина стержня матеріалу для куріння складає переважно, щонайменше, 60мм, і стержень переважно забезпечує не менше шести затягувань, і переважніше, не менше семи затягувань при викурюванні за стандартних умов машинного куріння. Стержень переважно володіє однорідною формою і розмірами в поперечному перетині по всій довжині. Обгортка, що охоплює виріб для куріння, може містити добавки, що впливають на тління, наприклад, такі як цитрат натрію і/або калію. Фахівцям в цій області відомі інші придатні добавки, наприклад, такі як солі натрію і калію, такі як ацетат і тартрат; монофосфат амонію і динатрій фосфат. Переважно така добавка складає 0,5-2,5% за масою обгортки. Обгортка також може володіти базисною вагою в діапазоні 20-40г/м2. Обгортка виробу для куріння в альтернативному варіанті або додатково може бути непаперовою обгорткою, такою як обгортки, описані в публікаціях WO 96/07336 і WO 01/41590. Такі обгортки допомагають понизити компоненти диму бічного потоку, але ще і забезпечують виріб для куріння, який володіє характеристиками горіння і золоутворення, аналогічними звичайним продуктам, тобто обгортки дозволяють виробу для куріння згорати і утворити золу аналогічно звичайним продуктам. Обгортка, відповідно, може бути паперовою обгорткою або по суті негорючою обгорткою, такою як описана в WO 96/07336. Вміст цієї публікації в тій мірі, в якій вона відноситься до по суті негорючої обгортки, включена в цей документ як посилання. Обгортка переважно містить, щонайменше, 65% неорганічного дисперсного матеріалу наповнювача, такого як описані вище неорганічні матеріали. Звичайна паперова обгортка з целюлозної маси може володіти проникністю в діапазоні 2-300 CU (одиниць Кореста) і переважно менше 100 CU. Така обгортка також може володіти низьким вмістом паперу загального наповнювача, як описано в ЕР 0404580, і містити, наприклад, менше 14% оксиду або гідроксиду магнію. Відповідно, матеріал курильного наповнювача може бути тютюновим матеріалом або замінюючим тютюн матеріалом. 13 Переважно курильний матеріал є тютюновим матеріалом. Відповідно, тютюновий матеріал містить одне або декілька із стебла, листка, тютюнового пилу. У переважному варіанті тютюновий матеріал вибраний з одного або декількох наступних типів: віргінський тютюн або тютюн димової сушки, тютюн сорту Берлей, тютюн східного типу, відновлений тютюн. Переважніше, щоб курильний матеріал містив суміш тютюнового матеріалу. У переважному варіанті курильний матеріал містить 1080% віргінського тютюну, 10-60% тютюну сорту Берлей, 0-20% тютюну східного типу, 0-120% відновленого тютюну і 0-30% спученого тютюну. Курильний матеріал виробів для куріння, що містять фільтруючий елемент за дійсним винаходом і/або фільтр, що містить фільтруючий елемент за дійсним винаходом переважно містить або складається з різаного тютюну, частку якого може складати спучений тютюн. Курильний матеріал може містити відновлений тютюн або замінюючий тютюн матеріал. Матеріал курильного наповнювача також може містити добавку для поліпшення курильних властивостей матеріалу наповнювача. Залежно від властивостей наповнювача добавка або є прискорювачем горіння, або сповільнювачем горіння. Придатні добавки можуть бути вибрані з однієї або декількох солей металів І або II групи, таких як ацетати, цитрати і інші прискорювачі горіння, відомі фахівцям. Придатні сповільнювачі горіння включають, наприклад, гідроксид магнію, монофосфат амонію або хлорид магнію. Матеріал курильного наповнювача також може містити покращувач золи, який переважно присутній в наповнювачі в діапазоні 0-5%. Відповідні покращувачі золи включають один або декілька із слюди, перліту, глин, таких як, наприклад, вермікуліт, каолініт, тальки, сапоніти, бентоніти, а також покращувачі золи, наприклад, такі як диортофосфат натрію, карбонат натрію або дифосфат амонію. Матеріал курильного наповнювача може містити матеріал неорганічного наповнювача. Переважно матеріалом неорганічного наповнювача є один або декілька з перліту, оксиду алюмінію, діатомової землі, карбонату кальцію (крейда), вермікуліту, оксиду магнію, сульфату магнію, оксиду цинку, сульфату кальцію (гіпс), оксиду заліза, пемзи, діоксиду титану, алюмінату кальцію або інших нерозчинних алюмінатів або інших матеріалів неорганічних наповнювачів. Діапазон щільності матеріалів, відповідно, складає 0,1-5,7г/см3. Переважно матеріал неорганічного наповнювача володіє щільністю менше 3г/см3, і переважно менше 2,5г/см3, переважніше менше 2,0г/см3 і навіть переважніше менше 1,5г/см3. Переважний неорганічний наповнювач щільністю менше 1г/см3. Неорганічний наповнювач нижчої щільності знижує щільність продукту, тим самим, покращуючи характеристики золи. Матеріал курильного наповнювача також включає органічний наповнювач. Переважно матеріал органічного наповнювача є інертним або відносно інертним, коли він один, тобто не підтримує горіння активно, але в суміші може стати 91127 14 більш горючим, тобто підтримуватиме горіння. Придатні органічні наповнювачі включають нерозчинні альгінати, такі як альгінат кальцію або магнію, пектинат кальцію або альгінову кислоту, а також немодифіковану целюлозу, наприклад, таку як оброблена або необроблена деревна целюлоза або альфа-целюлоза. Також можуть бути використані суміші інертних органічних наповнювачів і неорганічних наповнювачів. Матеріал курильного наповнювача може містити засіб, що створює аерозоль. Засіб, що переважно створює аерозоль, присутній в діапазоні 520%, переважніше менше 15%, і навіть переважніше більше 7% і ще переважніше більше 10%. Засіб, що переважно створює аерозоль, складає менше 13%. Засіб, що найпереважніше створює аерозоль, складає між 11% і 13%, і переважно може складати приблизно 11,25% або 12,5% за масою матеріалу кінцевого листка. Відповідно, кількість засобу, що створює аерозоль, вибрана у поєднанні з кількістю тютюнового матеріалу, яка має бути присутньою в суміші, що містить матеріал курильного наповнювача виробу для куріння. Наприклад, в суміші, що містить високу частку матеріалу листка з часткою тютюнового матеріалу, матеріал листка може вимагати нижчого рівня завантаження в нього засобу, що створює аерозоль. У альтернативному варіанті в суміші, що містить низьку частку матеріалу листка з високою часткою тютюнового матеріалу, матеріал листка може вимагати більш високого рівня завантаження в нього засобу, що створює аерозоль. Придатні засоби, що створюють аерозоль, включають створюючі аерозоль засоби, вибрані з багатоатомних спиртів, таких як гліцерин, пропіленгліколь і триетиленгліколь; прості ефіри, такі як триетилцитрат або триацетин, вуглеводні з високою точкою кипіння, або небагатоатомні спирти, наприклад, такі як гліколі, сорбітол або молочна кислота. Може бути використане поєднання засобів, що створюють аерозоль. Додатковою функцією засобу, що створює аерозоль, є пластифікація матеріалу листка. Придатні додаткові пластифікатори включають воду. Відповідно, матеріал курильного наповнювача може містити зв'язуючу речовину. Переважно, якщо зв'язуюча речовина є сумішшю альгінатних і неальгінатних зв'язуючих речовин, потім переважно, щоб зв'язуюча речовина містила, щонайменше, 50% альгінату, переважно, щонайменше, 60% альгінату і навіть переважніше, щонайменше, 70% альгінату. Кількість необхідної комбінованої зв'язуючої речовини, відповідно, може знижуватися, коли використовується неальгінатна зв'язуюча речовина. Кількість альгінату в комбінації зв'язуючих речовин переважно зростає у міру зниження кількості комбінованої зв'язуючої речовини. Зв'язуюча речовина може бути органічною зв'язуючою речовиною, такою як альгінат, камедь, целюлоза (модифікована або натуральна), пектин або зв'язуюча речовина, що містить пектин, або солі металів І або II групи цих зв'язуючих речовин, такі як натрійкарбоксиметилцелюлоза або альгінат натрію. 15 Більш переважно зв'язуючі речовини є альгінатними зв'язуючими речовинами, які включають розчинні альгінати, такі як альгінат амонію, альгінат натрію, альгінат натрію-кальцію, альгінат кальцію-амонію, альгінат калію, триетаноламін альгінат і пропіленгліколь альгінат. Альгінові зв'язуючі речовини забезпечують переважні механічні характеристики куріння і властивості смаку і аромату для курильного наповнювача за дійсним винаходом. Зв'язуючі речовини на основі целюлозного полімеру включають, наприклад, похідну целюлози, такі як натрій карбоксиметилцелюлоза, метилцелюлоза, гідроксипропілцелюлоза, гідроксіетилцелюлоза або складні ефіри целюлози. Ці зв'язуючі речовини переважні для цілей екструзії. Інші органічні зв'язуючі речовини включають камедь, таку як аравійська камедь, камедь гхатті, трагакантова камедь, камедь карайї, плоди ріжкового дерева, акації, гуар, насіння айви або ксантанова смола, або гелі, такі як агар, агароза, каррагенани, фукоідан і фурцеллеран. Пектини і матеріали, що містять пектин, також можна використовувати як зв'язуючі речовини. Крохмалі також можна використовувати як органічні зв'язуючі речовини. Іншу придатну камедь можна вибрати по посиланнях в довідниках, таких як Industrial Gums, Ed. Whistler (Academic Press). Також можна використовувати неорганічні негорючі зв'язуючі речовини, наприклад, такі як деякі цементуючі речовини, наприклад, портландцемент. Також можуть бути використані комбінації вище переліченого. Матеріал курильного наповнювача може містити одну або декілька надаючих аромат і/або колір речовин. Речовини, що надають аромат, в штрангу матеріалу для куріння призначені для вкладу в аерозоль, які володіють унікальним, але досить прийнятним смаком і ароматом, характерним для аерозольного диму. Смак і аромат необов'язково призначені для імітації смаку і аромату тютюнового диму. Ароматизуючі речовини можуть включати, наприклад, ароматизатори екстракту тютюну, ментол, ароматизатори ванілі, ірисок, шоколаду або какао. Речовини, що надають колір, наприклад, такі як харчові барвники, або пігменти, такі як лакриця, карамель або солод або їх екстракти, можуть використовуватися для затемнення кольору матеріалу наповнювача. Присутність вермікуліту або іншого неорганічного матеріалу, такого як оксид заліза, також може надавати темніший колір матеріалу наповнювача виробу для куріння. В одному переважному варіанті курильний матеріал містить речовину, що надає колір для надання темнішого кольору матеріалу, і/або ароматизатор, щоб отримати конкретний аромат. Придатні матеріали для надання аромату або кольору включають, наприклад, какао, лакрицю, карамель, шоколад або іриски. Також можна використовувати тонкоподрібнений, гранульований або гомогенізований тютюн. Також можуть бути використані промислово схвалені харчові барвники, такі як Е150а (карамель), Е151 (яскраво-чорний BN), E153 (темно-зелений) або Е155 (коричневий НТ). Придатні ароматизатори включають, напри 91127 16 клад, ментол і ванілін. Також можуть бути придатні інші соусувальні матеріали. У альтернативному варіанті присутність вермікуліту або інших матеріалів неорганічних наповнювачів може надавати темніший колір курильному матеріалу. Переважно барвник складає 0-10% і може складати 5-7% за масою кінцевого матеріалу для куріння. Переважно барвник складає менше 7%, переважно менше 6% і переважніше менше 5% кінцевого матеріалу для куріння. Переважніше використання барвника, який складає менше 4%, менше 3% і менше 2%. Какао, відповідно, може складати в діапазоні 0-5%, лакриця -в діапазоні 04%, за масою кінцевого матеріалу для куріння. Коли барвником є, наприклад, какао або лакриця, мінімальна кількість какао для отримання потрібного кольору листка складає приблизно 3% і для лакриці приблизно 2% за масою кінцевого матеріалу для куріння. Аналогічно, карамель, відповідно, може складати в діапазоні 0-5%, переважно менше приблизно 2% за масою кінцевого матеріалу для куріння, і переважніше приблизно 1,5%. Інші придатні барвники включають чорну патоку, солодовий екстракт, кавовий екстракт, запашні екстракти чаю, екстракт ріжкового дерева, екстракт чорносливу або екстракт тютюну. Також можна використовувати суміші барвників. Ароматизатори також можна додавати для зміни характеристик смаку і аромату матеріалу для куріння. Переважно, якщо харчовий барвник, використовуваний в альтернативному варіанті, присутній в кількості 0-5% за масою або менше кінцевого матеріалу для куріння. Барвник в альтернативному варіанті може бути розпорошений в листку після виготовлення листка. Ароматизатори, які можуть бути використані за дійсним винаходом, включають леткі ароматизатори, такі як ментол, ванілін, перець, м'яту, ізопінокамфеол, ізоментол, охолоджуючий агент із запахом м'яти (отриманий від компанії flavour house IFF), неоментол, масло насіння кропу або інші аналогічні матеріали ароматизаторів і їх суміші. Дійсний винахід придатний для будь-якого леткого або напівлеткого ароматизатора. Термін "вуглець", використовуваний в цьому документі, може охоплювати матеріал, який по суті є лише вуглець і будь-які попередники вуглецю, такі як вуглецьвмісний матеріал. Використовуваний в цьому документі термін "вуглецьвмісний" включає матеріал, який піддали піролізу, що переважно містить вуглець, хоча ще можуть бути присутніми деякі продукти неповного згорання. Наприклад, вуглецьвмісним матеріалом, з якого отримують вуглець, може бути готове кокосове волокно після піролізу. Використовуваний в цьому документі термін "курильний матеріал" означає будь-який матеріал, який можна використовувати у виробі для куріння. Він необов'язково означає, що сам цей матеріал обов'язково підтримує горіння. Курильний матеріал зазвичай виробляють у вигляді листка, а потім ріжуть. Курильний матеріал потім може бути змішаний з іншими матеріалами для отримання матеріалу курильного наповнювача. 17 Однією з переваг дійсного винаходу є те, що, оскільки, щонайменше, одна з двох або більше ділянок дисперсного матеріалу проходить уздовж всієї подовжньої довжини обгортки, немає необхідності збігу "вставки" дисперсного матеріалу з різаком при виробництві фільтрів. Це дає значні переваги при високошвидкісному виробництві. Інша перевага полягає в тому, що якщо ділянки розташовані довкола серцевини з симетричними проміжками, будь-яке спотворення або вигин фільтру, що може бути викликане присутністю дисперсного матеріалу на обгортці, пом'якшується або усувається. Симетричне розташування дозволяє збалансувати будь-який розрив дисперсного матеріалу, тим самим, утримуючи фільтруючий елемент прямим. Ще однією додатковою перевагою є те, що фільтруючий елемент за дійсним винаходом забезпечує збільшену кількість дисперсного матеріалу (вуглецю) у фільтрі в порівнянні із звичайними фільтрами з дисперсним матеріалом, вкрапленим в серцевину (тобто без збільшення довжини фільтру). Присутність вуглецю у фільтрі дає дві основні переваги: по-перше, фільтр дезодорується після того, як виріб для куріння погашений (іншими словами, знижує "запах недопалків" в попільничці); і, по-друге, дозволяє поглинати або абсорбувати більше складових диму при його проходженні через фільтр. Забезпечення дисперсного матеріалу на окремих ділянках обгортки дозволяє варіювати кількість дисперсного матеріалу, наскільки це необхідно при виборі ширини і числа ділянок, в порівнянні з варіантом приклеювання дисперсного матеріалу по всій ширині обгортки. Іншою перевагою є те, що дійсний винахід дозволяє передбачити два або більше різних типів дисперсного матеріалу усередині фільтруючого елементу. Відмінність може бути в джерелі і/або типові і/або розмірі тощо. Також переважний дійсний винахід направлено на вирішення проблеми збільшення завантаження дисперсного матеріалу (вуглецю) фільтру при одночасній мінімізації проблем нагріву при виробництві, особливо в разі тонких сигарет. Ці сигарети складають в окружності 10-19мм (приблизно 3-7мм в діаметрі) в порівнянні із стандартними сигаретами (які складають в окружності 22мм або більше). У патенті GB 2175789 дані деякі додаткові відомості відносно "супертонких сигарет". В цьому відношенні присутність вуглецевого дисперсного матеріалу в так званому фільтрі далматинця (Dalmatian) має тенденцію викликати нагрів матеріалу фільтру при обробці, що обумовлено тертям. Ефект нагріву зростає із завантаженням дисперсного матеріалу, а також у міру зменшення діаметру фільтру. Проблема нагріву, отже, особливо загострюється в разі фільтрів для "надтонких" сигарет. Дійсний винахід направлений на вирішення проблеми того, як збільшити завантаження вуглецю фільтру без загострення проблеми нагріву при виробництві, особливо в разі тонких сигарет. Щоб було простіше зрозуміти і легко здійснити дійсний винахід, далі він описується на прикладах 91127 18 з посиланням на супровідні схематичні креслення, на яких: на Фіг.1 показаний подовжній перетин конструкції потрійного фільтру з пропонованим в дійсному винаході фільтруючим елементом в центральній секції; на Фіг.2 показаний подовжній перетин конструкції подвійного фільтру з пропонованим в дійсному винаході фільтруючим елементом в секції вище по потоку; на Фіг.3 показаний подовжній перетин фільтру, що складається з одиночного пропонованого в дійсному винаході фільтруючого елементу; на Фіг.4 показаний подовжній перетин фільтру, що складається з декількох пропонованих в дійсному винаході фільтруючих елементів; на Фіг.5а показана поверхня обгортки (обгортка тампона фільтру) з нанесеним на неї дисперсним матеріалом; на Фіг.5б показаний осьовий перетин пропонованого в дійсному винаході фільтруючого елементу з обгорткою, показаної на Фіг.5а; на Фіг.6а і 6б і 7а і 7б показані поверхні обгорток і осьовий перетин фільтруючих елементів, аналогічні показаним на Фіг.5а і 56, але що містять альтернативне розташування дисперсного матеріалу на обгортці; на Фіг.8а і 8б показана поверхня обгортки і осьовий перетин фільтруючого елементу, аналогічні показаним на фіг.5а і 5б, але з вентиляційними отворами згідно додатковому варіанту здійснення. На Фіг.1 показаний складений фільтр 1, зокрема, потрійний фільтр, приєднаний до стержня 2 курильного матеріалу, що містить матеріал курильного наповнювача (показана лише ділянка). Відповідно, фільтр 1 може бути приєднаний до стержня 2 курильного матеріалу за допомогою приклеюваної обгортки 10. Потрійний фільтр містить три секції (3, 4 і 5). Секції 3 і 5 можуть складатися з будь-якого звичайного фільтруючого матеріалу. Переважно секції 3 і 5 складаються з волокнистого ацетату целюлози. Центральна секція 4 є фільтруючим елементом за дійсним винаходом, що містить фільтруючий матеріал 6, такий як ацетат целюлози, і дисперсний матеріал 7, такий як вугілля або активоване вугілля, вкраплене у фільтруючий матеріал. Дисперсний матеріал 7 в центральній серцевині є необов'язковим (хоча в деяких варіантах здійснення переважний) і, таким чином, серцевина центральної секції 4 може складатися лише з фільтруючого матеріалу 6 в деяких варіантах здійснення. Центральна секція 4 додатково містить обгортку 8 (переважно матеріал обгортки тампона фільтру, але з базисною вагою, щонайменше, 30г/м2), з приклеєним до неї дисперсним матеріалом 9, таким як вугілля або активоване вугілля. На Фіг.2 показаний складений фільтр 1, зокрема, подвійний фільтр, приєднаний до стержня 2 курильного матеріалу, що містить матеріал курильного наповнювача (показана лише його ділянка). Відповідно, фільтр 1 також може бути приєднаний до стержня 2 курильного матеріалу за допомогою приклеюваної обгортки 10. Подвійний фільтр містить дві секції (3 і 4). Секція 3 біля кінця мундштука 19 може складатися з будь-якого звичайного фільтруючого матеріалу. Переважно секція 3 складається з волокнистого ацетату целюлози. Секція 4 вище по потоку є фільтруючим елементом за дійсним винаходом, що містить фільтруючий матеріал 6, такий як ацетат целюлози. Матеріал, що необов'язково фільтрує, 6 може містити дисперсний матеріал, такий як вугілля або активоване вугілля, вкраплене в нього. Фільтруючий елемент 4 додатково містить обгортку 8 (переважно матеріал обгортки тампона фільтру з базисною вагою, щонайменше, 30г/м2) з дисперсним матеріалом 9, таким як вугілля або активоване вугілля, приклеєним до нього. Обгортка може охоплювати серцевину щонайменше на 360° довкола її подовжньої осі і містити ділянку з швом внапуск. У альтернативному варіанті обгортка може бути розділеною обгорткою, прикріпленою до серцевини. Коли фільтруючий матеріал 6 не містить вкрапленого в нього дисперсного матеріалу, переважно обгортка є розділеною обгорткою. На Фіг.3 показаний фільтр 1, що містить лише пропонований в дійсному винаході фільтруючий елемент 4, приєднаний до стержня 2 курильного матеріалу, що містить матеріал курильного наповнювача (показана лише його ділянка). Відповідно, фільтр 1 також може бути приєднаний до стержня 2 курильного матеріалу за допомогою приклеюваної обгортки 10. Секція 4 фільтру є фільтруючим елементом за дійсним винаходом, що містить фільтруючий матеріал 6, такий як ацетат целюлози, і дисперсний матеріал 7, такий як вугілля або активоване вугілля, вкраплене у фільтруючий матеріал. Дисперсний матеріал 7 в центральній серцевині є необов'язковим (хоча в деяких варіантах здійснення переважним) і, таким чином, серцевина центральної секції 4 може складатися лише з фільтруючого матеріалу 6 в деяких варіантах здійснення. Елемент 4 фільтра додатково містить обгортку 8 (переважно матеріал обгортки тампона фільтру з базисною вагою, наприклад, щонайменше, 35г/м2) з дисперсним матеріалом 9, таким як вугілля або активоване вугілля, приклеєним до неї. На Фіг.4 показаний складений фільтр 1, зокрема, фільтр з декількома секціями, сполучений із стержнем 2 курильного матеріалу, що містить матеріал курильного наповнювача (показана лише його частина). Відповідно, фільтр 1 може бути приєднаний до стержня 2 курильного матеріалу за допомогою приклеєної обгортки 10. Складений фільтр тут містить п'ять секцій (3, 4, 5, 11 і 12). Секції 3, 5 і 12 можуть складатися з будь-якого звичайного фільтруючого матеріалу. Переважно, секції 3, 5 і 12 складаються з волокнистого ацетату целюлози. Секції 4 і 11 є фільтруючими елементами за дійсним винаходом, що містять фільтруючий матеріал 6, такий як ацетат целюлози, і дисперсний матеріал 7, такий як вугілля або активоване вугілля, вкраплене у фільтруючий матеріал. Дисперсний матеріал 7 в центральній серцевині є необов'язковим (хоча в деяких варіантах здійснення переважний) і, таким чином, серцевина секцій 4 і 11 може складатися лише з фільтруючого матеріалу 6 в деяких варіантах здійснення. Секції 4 і 11 додатково містять обгортку 8 (переважно 91127 20 матеріал обгортки тампона фільтру з базисною вагою, щонайменше, 30г/м2) з дисперсним матеріалом 9, таким як вугілля або активоване вугілля, приклеєним до неї. На Фіг.5а показана поверхня обгортки (обгортка тампона фільтру) з нанесеним на неї дисперсним матеріалом. Дисперсний матеріал 2 розташований на окремих областях або ділянках (в цьому випадку дві окремі області), розташованих з проміжком одна відносно одної на внутрішній поверхні обгортки 1. Кожна з окремих областей дисперсного матеріалу 2 проходить лише частково по всій ширині обгортки (3), і подовжні кромки 4а і 4b не містять дисперсного матеріалу, забезпечуючи, таким чином, заклеюваний внапуск шов без дисперсного матеріалу при обертанні довкола серцевини. На фіг.5б показаний осьовий перетин фільтруючого елементу за дійсним винаходом з обгорткою, показаною на Фіг.5а. Зокрема, фільтруючий елемент містить центральну серцевину 6, що містить фільтруючий матеріал, переважно ацетат целюлози, і дисперсний матеріал 7, такий як вугілля або активоване вугілля, вкраплене у фільтруючий матеріал. Дисперсний матеріал 7 в центральній серцевині є необов'язковим (хоча в деяких варіантах здійснення переважний) і, таким чином, серцевина 6 може складатися лише з фільтруючого матеріалу в деяких варіантах здійснення. Довкола серцевини обгорнута обгортка 1 по Фіг.5а. Як можна бачити, дисперсний матеріал 2 розташований по окружності в двох окремих областях, відокремлених проміжком одна від одної. Крім того, дисперсний матеріал проходить лише частково довкола внутрішньої окружності обгортки 1, так що обгортка може мати заклеєний шов внапуск (не показаний), що утримує обгортку 1 довкола серцевини 6 в області, де дисперсний матеріал 2 не нанесений на обгортку 1 (тобто області 4а і 4b). Іншими словами, секція 4а, 4b утворює зону приклеювання обгортки тампона фільтру без дисперсного матеріалу. У альтернативному варіанті обгортка 1 може бути розділеною обгорткою і, таким чином, область, (наприклад, така як 4а і 4b) може бути не охоплена обгорткою. У конструкції розділеної обгортки обгортка може утримуватися на місці прикріпленням обгортки, наприклад, безпосередньо до серцевини. Фіг.6а і 6б відповідають Фіг.5а і 5б, але на них показаний варіант здійснення, в якому дисперсний матеріал 2 нанесений на чотири окремі ділянки обгортки 1. Чотири ділянки розташовано таким чином, що коли обгортка 1 охоплює серцевину 6, чотири ділянки симетрично розташовано по окружності відносно серцевини, як показано на Фіг.6б. Крім того, секції 4а, 4b подовжніх кромок обгортки не містять дисперсного матеріалу 2, щоб створювати зону приклеювання. В даному прикладі серцевина 6 не містить дисперсного матеріалу, вкрапленого у фільтруючий матеріал. Фіг. 7а і 76 також відповідають Фіг.5а і 56, але на них показаний варіант здійснення з трьома ділянками дисперсного матеріалу 2, нанесеного на обгортку 1, розташованими для отримання симетричного проміжку між ділянками довкола серцеви 21 ни 6, коли обгортка 1 охоплює серцевину 6. Подовжні кромки 4а, 4b обгортки також утворюють зону приклеювання без дисперсного матеріалу 2. Проте в даному прикладі дисперсний матеріал 7 включений в серцевину 6, як у варіанті здійснення по Фіг.5б. Також можуть бути використані інші кількості ділянок обгортки з нанесеним дисперсним матеріалом, наприклад, п'ять, шість, сім або вісім ділянок. Такі конструкції можуть бути аналогічні показаним на Фіг.5а, 5б, 6а, 6б, 7а і 7б в тому сенсі, що ці ділянки рівномірно і симетрично розташовані довкола серцевини. Проте також можуть бути використані інші проміжки. Також ці ділянки на конкретній обгортці можуть бути всі або не всі однакової ширини і можуть бути з однаковою або неоднаковою шириною зазору між ділянками. Додатково, зазори на конкретній обгортці необов'язково всі однакової ширини. Також, необов'язково всі ділянки на даній обгортці проходять по всій подовжній довжині обгортки. Для будь-якого числа ділянок лише одна ділянка повинна проходити по всій довжині; остання ділянка або ділянки необов'язково можуть проходити по всій довжині. Переважно області проміжків симетрично розташовані по окружності обгортки 1. Іншими словами, ділянки обгортки, на які нанесений дисперсний матеріал, розташовані так, щоб ці ділянки були розташовані з симетричним проміжком довкола серцевини, коли обгортка охоплює серцевину. Симетричне розташування усуває вигин або викривлення фільтруючого елементу, що виникає при несиметричному розташуванні, якщо приклеєний дисперсний матеріал розтягує і спотворює обгортку і, отже, фільтр. Як можна бачити на Фіг.6а і Фіг.6б, дисперсний матеріал 2 проходить по всій подовжній довжині обгортки 1. Переважно дисперсний матеріал 2 проходить безперервно по всій подовжній довжині обгортки 1. На Фіг.8а показаний вигляд в плані обгортки 1 з дисперсним матеріалом 2, нанесеним на неї на двох ділянках, як описано раніше стосовно Фіг.5а. Крім того, ця обгортка включає вентиляційний засіб. У даному прикладі вентиляційний засіб містить лінію отворів або перфорацій в обгортці, лінія про 91127 22 ходить перпендикулярно довжині обгортки. Коли обгортка розташована довкола серцевини 6, отвори утворюють часткове кільце вентиляційних отворів, розташованих по окружності відносно фільтруючого елементу. Це можна бачити на Фіг.8б, на якій представлений осьовий перетин фільтруючого елементу, охопленого обгорткою по Фіг.8а, уздовж лінії Х-Х на Фіг.8а. Слід зазначити, що отвори розташовані лише в тій частині обгортки, де є зазор 22 між двома ділянками дисперсного матеріалу 2. Розташування отворів далеко від дисперсного матеріалу дозволяє видалити або понизити ризик іскріння при виготовленні отворів з використанням звичайної лазерної техніки. Проте якщо використовується альтернативний спосіб виготовлення отворів, лінія отворів 20 може проходити додатково або повністю по всій ширині обгортки 1, можливо включаючи ділянки з дисперсним матеріалом, щоб отримати повне або майже повне кільце отворів по окружності фільтруючого елементу. Всі публікації, згадані в приведеному вище описі, введені в цей документ як посилання. Різні модифікації і зміни описаних способів і системи без відступу від об'єму дійсного винаходу будуть очевидні для фахівців в цій області. Хоча дійсний винахід описаний у зв'язку з конкретними переважними варіантами здійснення, слід розуміти, що він не обмежений такими конкретними варіантами здійснення. Дійсно, в рамках об'єму наступної формули винаходу маються на увазі різні модифікації описаних варіантів здійснення дійсного винаходу, які будуть очевидні для фахівців в цій області. Посилання GB 2,260,477 GB 2,261,152 GB 1,087,909 US 4,185,645 US 2003-0066539 US 2003-0098030 PCT/GB02/005603 WO 96/07336 WO 01/41590 WO 96/07336 EP 0,404,580 23 91127 24 25 Комп’ютерна верстка О. Рябко 91127 Підписне 26 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
