Протикульовий щит індивідуального захисту – “рикошет”

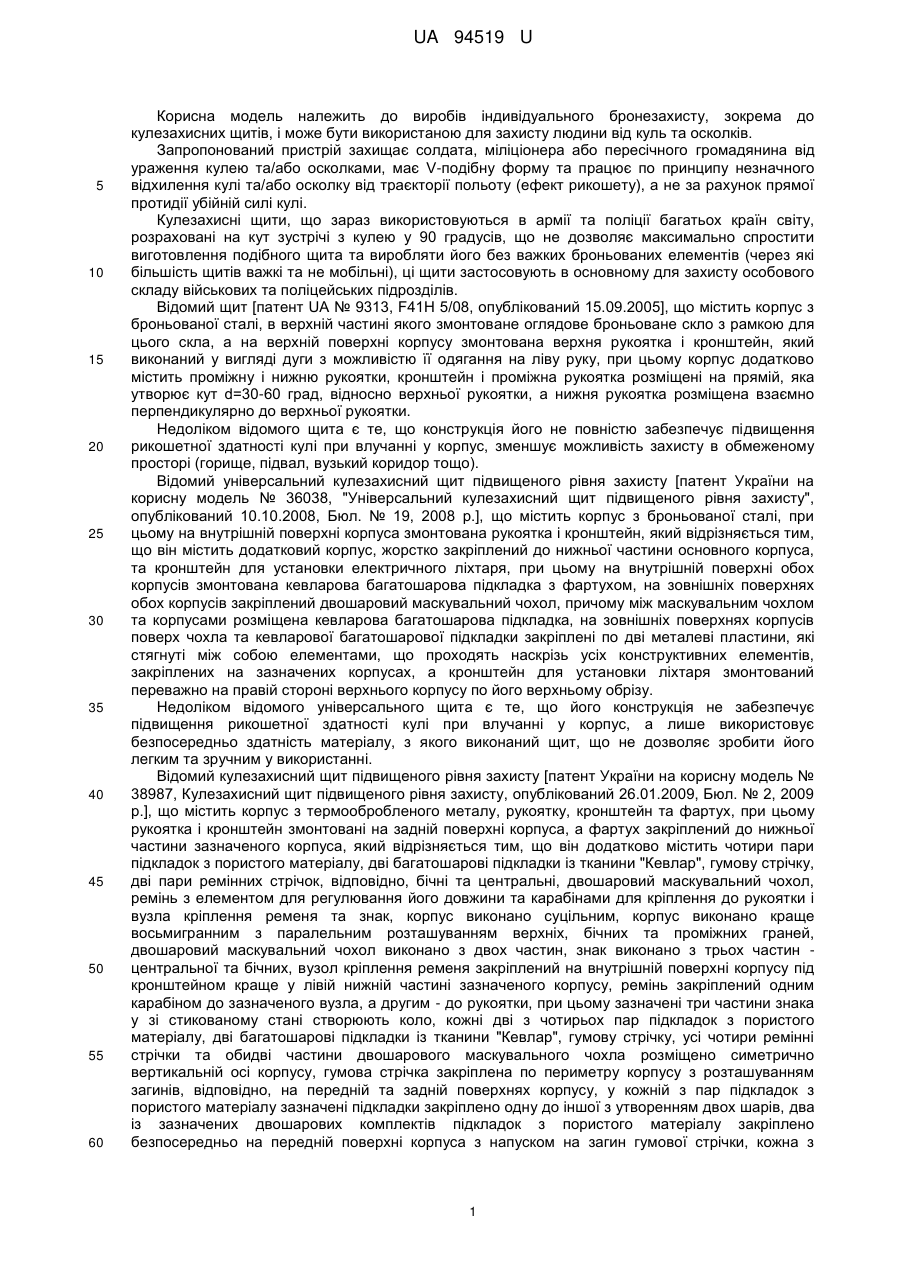

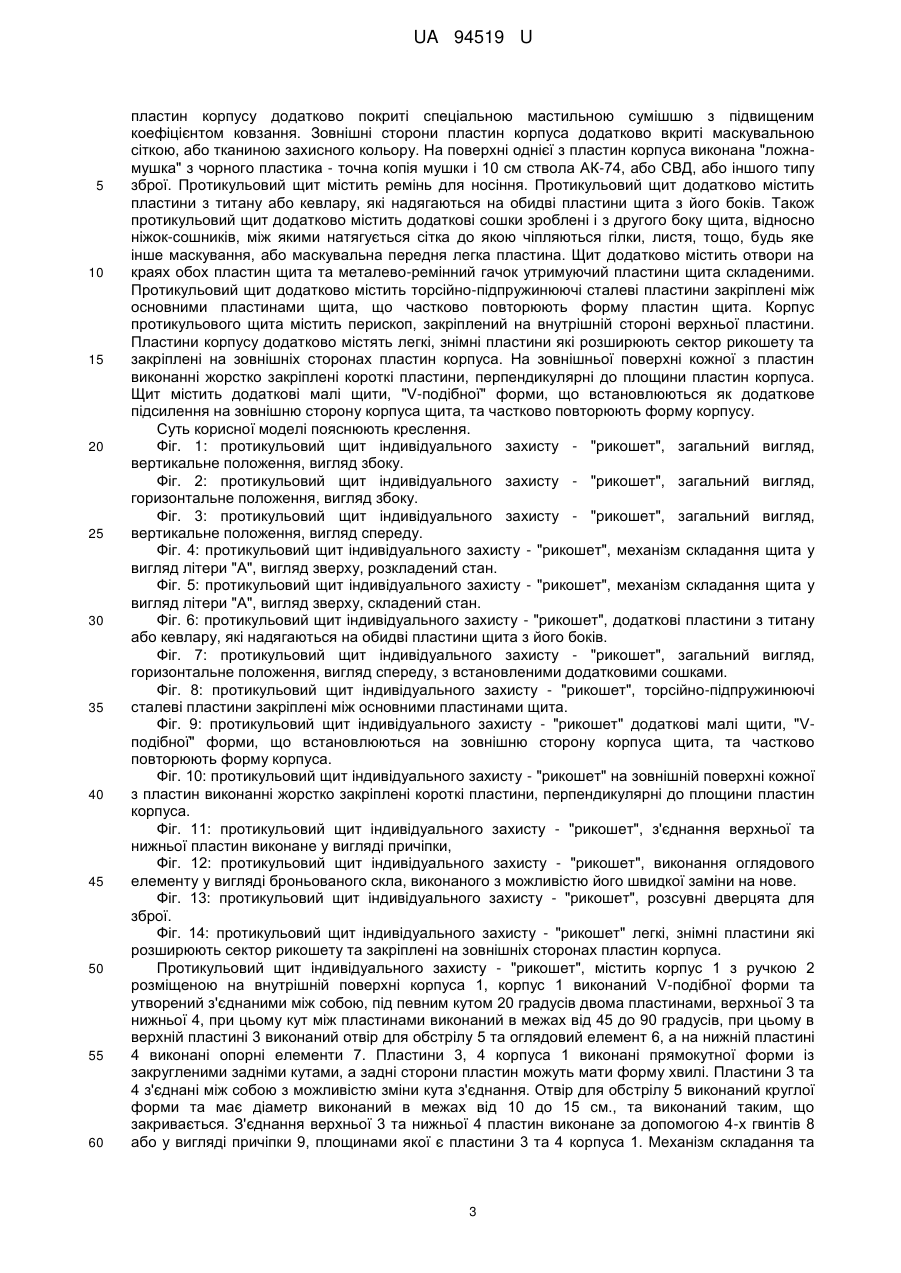

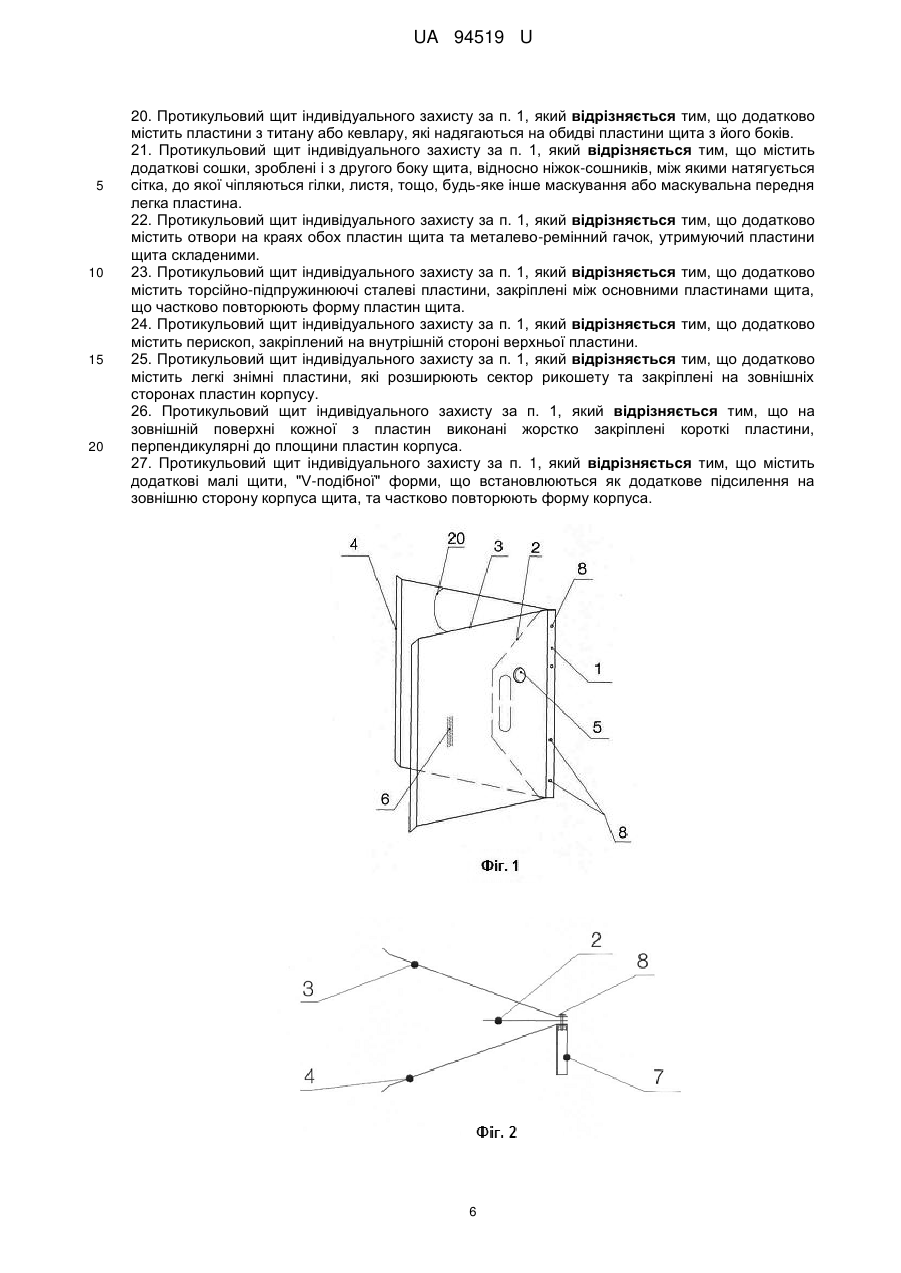

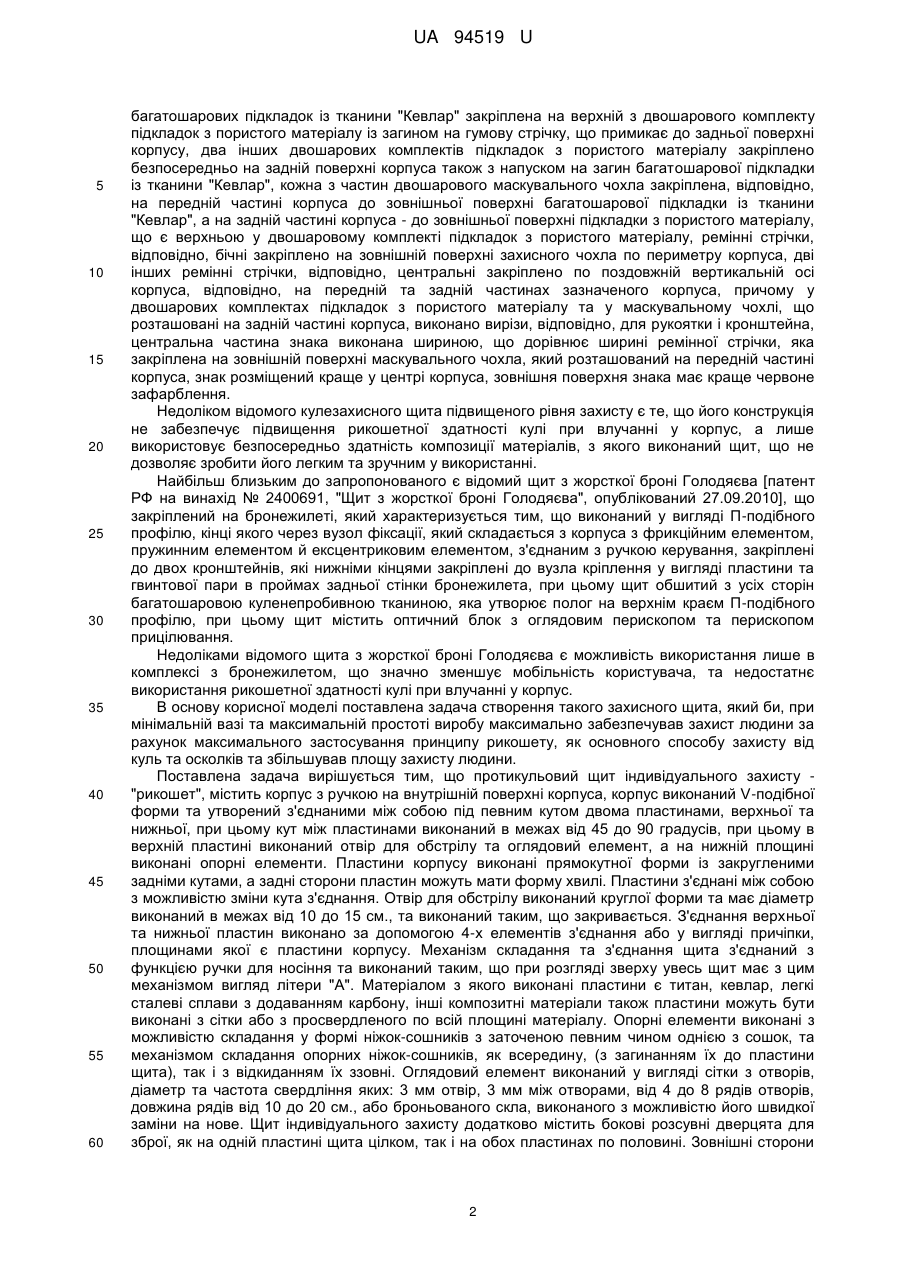

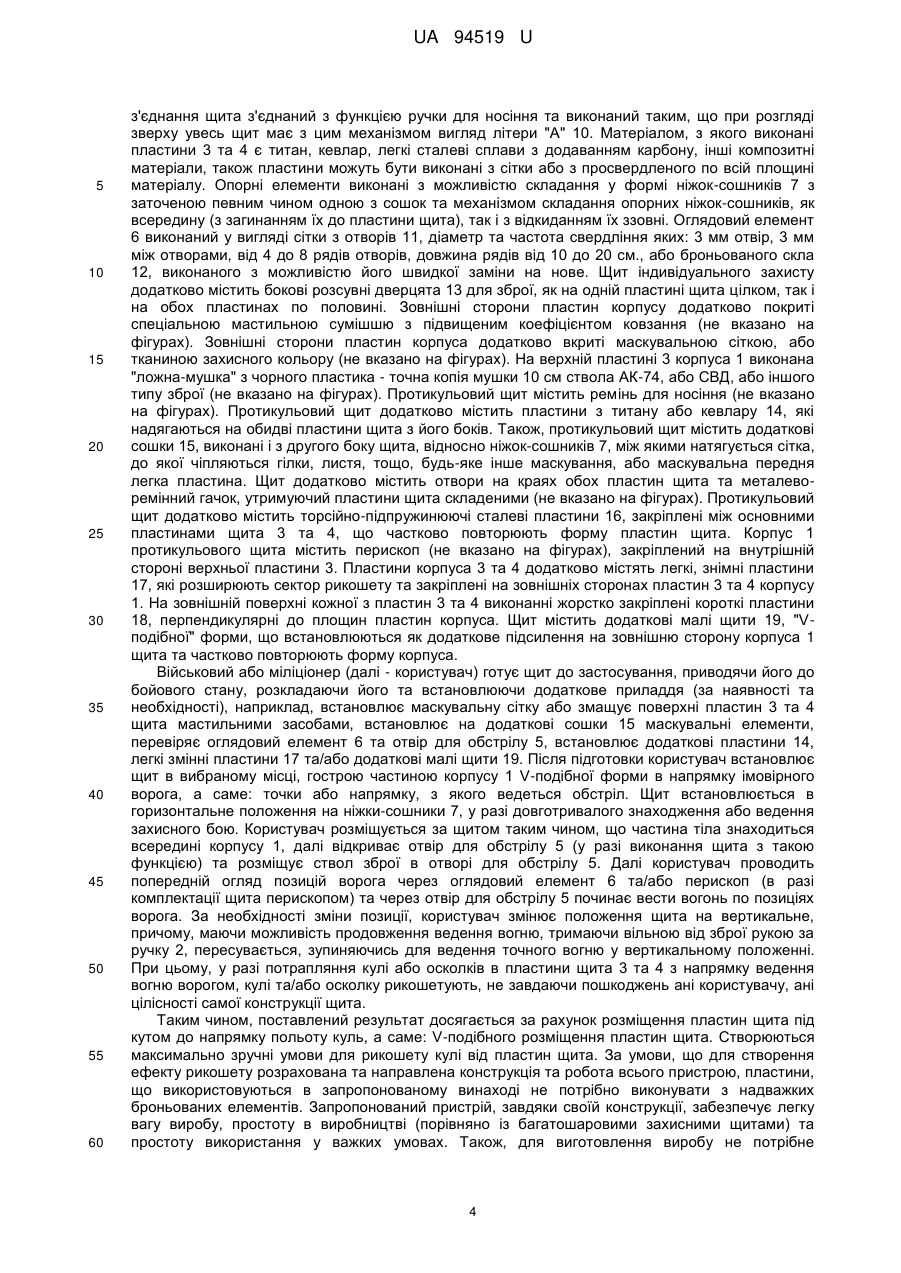

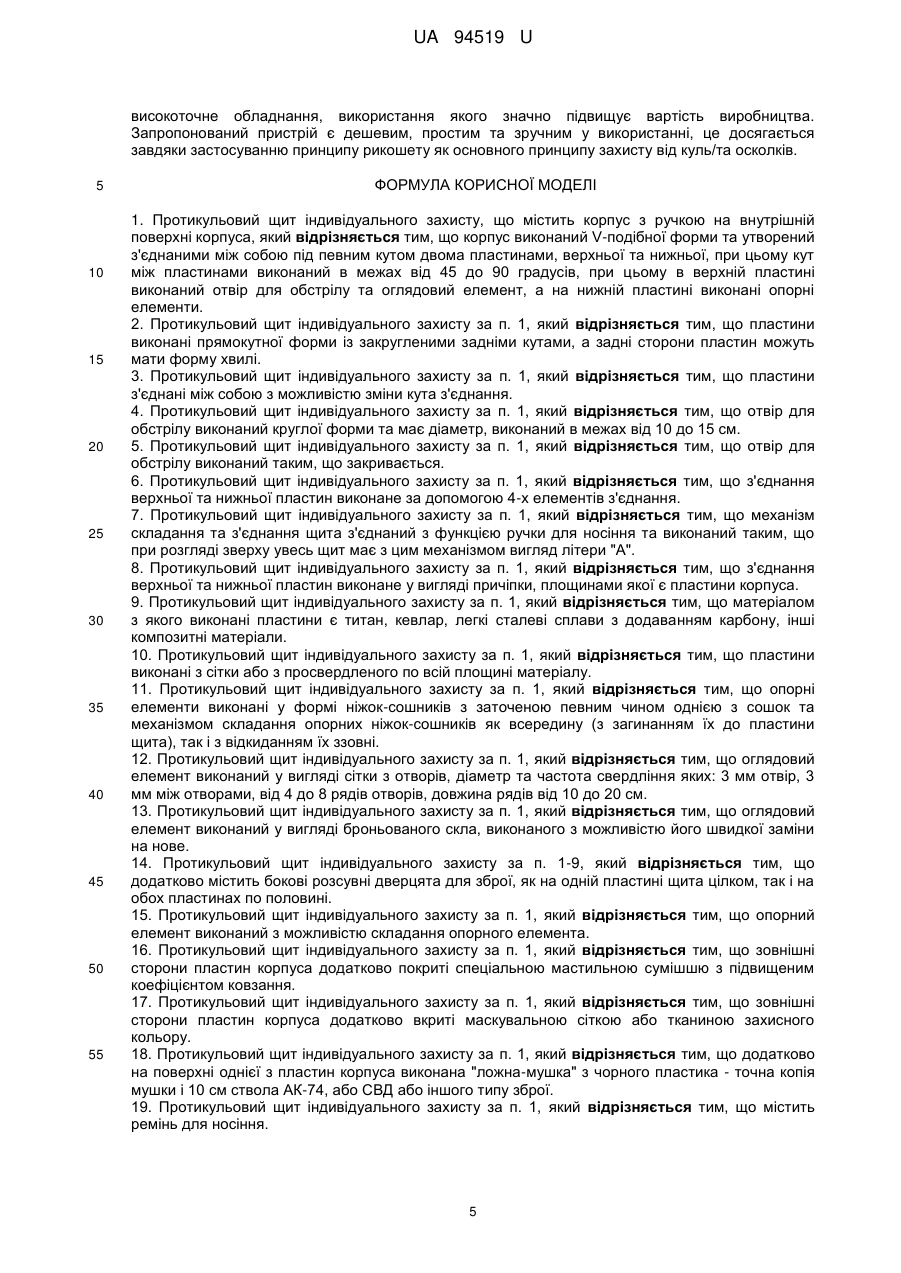

Реферат: Протикульовий щит індивідуального захисту містить корпус з ручкою на внутрішній поверхні корпуса. Корпус виконаний V-подібної форми та утворений з'єднаними між собою під певним кутом двома пластинами, верхньої та нижньої. Кут між пластинами виконаний в межах від 45 до 90 градусів. У верхній пластині виконаний отвір для обстрілу та оглядовий елемент, а на нижній пластині виконані опорні елементи. UA 94519 U (12) UA 94519 U UA 94519 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробів індивідуального бронезахисту, зокрема до кулезахисних щитів, і може бути використаною для захисту людини від куль та осколків. Запропонований пристрій захищає солдата, міліціонера або пересічного громадянина від ураження кулею та/або осколками, має V-подібну форму та працює по принципу незначного відхилення кулі та/або осколку від траєкторії польоту (ефект рикошету), а не за рахунок прямої протидії убійній силі кулі. Кулезахисні щити, що зараз використовуються в армії та поліції багатьох країн світу, розраховані на кут зустрічі з кулею у 90 градусів, що не дозволяє максимально спростити виготовлення подібного щита та виробляти його без важких броньованих елементів (через які більшість щитів важкі та не мобільні), ці щити застосовують в основному для захисту особового складу військових та поліцейських підрозділів. Відомий щит [патент UA № 9313, F41H 5/08, опублікований 15.09.2005], що містить корпус з броньованої сталі, в верхній частині якого змонтоване оглядове броньоване скло з рамкою для цього скла, а на верхній поверхні корпусу змонтована верхня рукоятка і кронштейн, який виконаний у вигляді дуги з можливістю її одягання на ліву руку, при цьому корпус додатково містить проміжну і нижню рукоятки, кронштейн і проміжна рукоятка розміщені на прямій, яка утворює кут d=30-60 град, відносно верхньої рукоятки, а нижня рукоятка розміщена взаємно перпендикулярно до верхньої рукоятки. Недоліком відомого щита є те, що конструкція його не повністю забезпечує підвищення рикошетної здатності кулі при влучанні у корпус, зменшує можливість захисту в обмеженому просторі (горище, підвал, вузький коридор тощо). Відомий універсальний кулезахисний щит підвищеного рівня захисту [патент України на корисну модель № 36038, "Універсальний кулезахисний щит підвищеного рівня захисту", опублікований 10.10.2008, Бюл. № 19, 2008 p.], що містить корпус з броньованої сталі, при цьому на внутрішній поверхні корпуса змонтована рукоятка і кронштейн, який відрізняється тим, що він містить додатковий корпус, жорстко закріплений до нижньої частини основного корпуса, та кронштейн для установки електричного ліхтаря, при цьому на внутрішній поверхні обох корпусів змонтована кевларова багатошарова підкладка з фартухом, на зовнішніх поверхнях обох корпусів закріплений двошаровий маскувальний чохол, причому між маскувальним чохлом та корпусами розміщена кевларова багатошарова підкладка, на зовнішніх поверхнях корпусів поверх чохла та кевларової багатошарової підкладки закріплені по дві металеві пластини, які стягнуті між собою елементами, що проходять наскрізь усіх конструктивних елементів, закріплених на зазначених корпусах, а кронштейн для установки ліхтаря змонтований переважно на правій стороні верхнього корпусу по його верхньому обрізу. Недоліком відомого універсального щита є те, що його конструкція не забезпечує підвищення рикошетної здатності кулі при влучанні у корпус, а лише використовує безпосередньо здатність матеріалу, з якого виконаний щит, що не дозволяє зробити його легким та зручним у використанні. Відомий кулезахисний щит підвищеного рівня захисту [патент України на корисну модель № 38987, Кулезахисний щит підвищеного рівня захисту, опублікований 26.01.2009, Бюл. № 2, 2009 р.], що містить корпус з термообробленого металу, рукоятку, кронштейн та фартух, при цьому рукоятка і кронштейн змонтовані на задній поверхні корпуса, а фартух закріплений до нижньої частини зазначеного корпуса, який відрізняється тим, що він додатково містить чотири пари підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, дві пари ремінних стрічок, відповідно, бічні та центральні, двошаровий маскувальний чохол, ремінь з елементом для регулювання його довжини та карабінами для кріплення до рукоятки і вузла кріплення ременя та знак, корпус виконано суцільним, корпус виконано краще восьмигранним з паралельним розташуванням верхніх, бічних та проміжних граней, двошаровий маскувальний чохол виконано з двох частин, знак виконано з трьох частин центральної та бічних, вузол кріплення ременя закріплений на внутрішній поверхні корпусу під кронштейном краще у лівій нижній частині зазначеного корпусу, ремінь закріплений одним карабіном до зазначеного вузла, а другим - до рукоятки, при цьому зазначені три частини знака у зі стикованому стані створюють коло, кожні дві з чотирьох пар підкладок з пористого матеріалу, дві багатошарові підкладки із тканини "Кевлар", гумову стрічку, усі чотири ремінні стрічки та обидві частини двошарового маскувального чохла розміщено симетрично вертикальній осі корпусу, гумова стрічка закріплена по периметру корпусу з розташуванням загинів, відповідно, на передній та задній поверхнях корпусу, у кожній з пар підкладок з пористого матеріалу зазначені підкладки закріплено одну до іншої з утворенням двох шарів, два із зазначених двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на передній поверхні корпуса з напуском на загин гумової стрічки, кожна з 1 UA 94519 U 5 10 15 20 25 30 35 40 45 50 55 60 багатошарових підкладок із тканини "Кевлар" закріплена на верхній з двошарового комплекту підкладок з пористого матеріалу із загином на гумову стрічку, що примикає до задньої поверхні корпусу, два інших двошарових комплектів підкладок з пористого матеріалу закріплено безпосередньо на задній поверхні корпуса також з напуском на загин багатошарової підкладки із тканини "Кевлар", кожна з частин двошарового маскувального чохла закріплена, відповідно, на передній частині корпуса до зовнішньої поверхні багатошарової підкладки із тканини "Кевлар", а на задній частині корпуса - до зовнішньої поверхні підкладки з пористого матеріалу, що є верхньою у двошаровому комплекті підкладок з пористого матеріалу, ремінні стрічки, відповідно, бічні закріплено на зовнішній поверхні захисного чохла по периметру корпуса, дві інших ремінні стрічки, відповідно, центральні закріплено по поздовжній вертикальній осі корпуса, відповідно, на передній та задній частинах зазначеного корпуса, причому у двошарових комплектах підкладок з пористого матеріалу та у маскувальному чохлі, що розташовані на задній частині корпуса, виконано вирізи, відповідно, для рукоятки і кронштейна, центральна частина знака виконана шириною, що дорівнює ширині ремінної стрічки, яка закріплена на зовнішній поверхні маскувального чохла, який розташований на передній частині корпуса, знак розміщений краще у центрі корпуса, зовнішня поверхня знака має краще червоне зафарблення. Недоліком відомого кулезахисного щита підвищеного рівня захисту є те, що його конструкція не забезпечує підвищення рикошетної здатності кулі при влучанні у корпус, а лише використовує безпосередньо здатність композиції матеріалів, з якого виконаний щит, що не дозволяє зробити його легким та зручним у використанні. Найбільш близьким до запропонованого є відомий щит з жорсткої броні Голодяєва [патент РФ на винахід № 2400691, "Щит з жорсткої броні Голодяєва", опублікований 27.09.2010], що закріплений на бронежилеті, який характеризується тим, що виконаний у вигляді П-подібного профілю, кінці якого через вузол фіксації, який складається з корпуса з фрикційним елементом, пружинним елементом й ексцентриковим елементом, з'єднаним з ручкою керування, закріплені до двох кронштейнів, які нижніми кінцями закріплені до вузла кріплення у вигляді пластини та гвинтової пари в проймах задньої стінки бронежилета, при цьому щит обшитий з усіх сторін багатошаровою куленепробивною тканиною, яка утворює полог на верхнім краєм П-подібного профілю, при цьому щит містить оптичний блок з оглядовим перископом та перископом прицілювання. Недоліками відомого щита з жорсткої броні Голодяєва є можливість використання лише в комплексі з бронежилетом, що значно зменшує мобільність користувача, та недостатнє використання рикошетної здатності кулі при влучанні у корпус. В основу корисної моделі поставлена задача створення такого захисного щита, який би, при мінімальній вазі та максимальній простоті виробу максимально забезпечував захист людини за рахунок максимального застосування принципу рикошету, як основного способу захисту від куль та осколків та збільшував площу захисту людини. Поставлена задача вирішується тим, що протикульовий щит індивідуального захисту "рикошет", містить корпус з ручкою на внутрішній поверхні корпуса, корпус виконаний V-подібної форми та утворений з'єднаними між собою під певним кутом двома пластинами, верхньої та нижньої, при цьому кут між пластинамивиконаний в межах від 45 до 90 градусів, при цьому в верхній пластині виконаний отвір для обстрілу та оглядовий елемент, а на нижній площині виконані опорні елементи. Пластини корпусу виконані прямокутної форми із закругленими задніми кутами, а задні сторони пластин можуть мати форму хвилі. Пластини з'єднані між собою з можливістю зміни кута з'єднання. Отвір для обстрілу виконаний круглої форми та має діаметр виконаний в межах від 10 до 15 см., та виконаний таким, що закривається. З'єднання верхньої та нижньої пластин виконано за допомогою 4-х елементів з'єднання або у вигляді причіпки, площинами якої є пластини корпусу. Механізм складання та з'єднання щита з'єднаний з функцією ручки для носіння та виконаний таким, що при розгляді зверху увесь щит має з цим механізмом вигляд літери "А". Матеріалом з якого виконані пластини є титан, кевлар, легкі сталеві сплави з додаванням карбону, інші композитні матеріали також пластини можуть бути виконані з сітки або з просвердленого по всій площині матеріалу. Опорні елементи виконані з можливістю складання у формі ніжок-сошників з заточеною певним чином однією з сошок, та механізмом складання опорних ніжок-сошників, як всередину, (з загинанням їх до пластини щита), так і з відкиданням їх ззовні. Оглядовий елемент виконаний у вигляді сітки з отворів, діаметр та частота свердління яких: 3 мм отвір, 3 мм між отворами, від 4 до 8 рядів отворів, довжина рядів від 10 до 20 см., або броньованого скла, виконаного з можливістю його швидкої заміни на нове. Щит індивідуального захисту додатково містить бокові розсувні дверцята для зброї, як на одній пластині щита цілком, так і на обох пластинах по половині. Зовнішні сторони 2 UA 94519 U 5 10 15 20 25 30 35 40 45 50 55 60 пластин корпусу додатково покриті спеціальною мастильною сумішшю з підвищеним коефіцієнтом ковзання. Зовнішні сторони пластин корпуса додатково вкриті маскувальною сіткою, або тканиною захисного кольору. На поверхні однієї з пластин корпуса виконана "ложнамушка" з чорного пластика - точна копія мушки і 10 см ствола АК-74, або СВД, або іншого типу зброї. Протикульовий щит містить ремінь для носіння. Протикульовий щит додатково містить пластини з титану або кевлару, які надягаються на обидві пластини щита з його боків. Також протикульовий щит додатково містить додаткові сошки зроблені і з другого боку щита, відносно ніжок-сошників, між якими натягується сітка до якою чіпляються гілки, листя, тощо, будь яке інше маскування, або маскувальна передня легка пластина. Щит додатково містить отвори на краях обох пластин щита та металево-ремінний гачок утримуючий пластини щита складеними. Протикульовий щит додатково містить торсійно-підпружинюючі сталеві пластини закріплені між основними пластинами щита, що частково повторюють форму пластин щита. Корпус протикульового щита містить перископ, закріплений на внутрішній стороні верхньої пластини. Пластини корпусу додатково містять легкі, знімні пластини які розширюють сектор рикошету та закріплені на зовнішніх сторонах пластин корпуса. На зовнішньої поверхні кожної з пластин виконанні жорстко закріплені короткі пластини, перпендикулярні до площини пластин корпуса. Щит містить додаткові малі щити, "V-подібної" форми, що встановлюються як додаткове підсилення на зовнішню сторону корпуса щита, та частково повторюють форму корпусу. Суть корисної моделі пояснюють креслення. Фіг. 1: протикульовий щит індивідуального захисту - "рикошет", загальний вигляд, вертикальне положення, вигляд збоку. Фіг. 2: протикульовий щит індивідуального захисту - "рикошет", загальний вигляд, горизонтальне положення, вигляд збоку. Фіг. 3: протикульовий щит індивідуального захисту - "рикошет", загальний вигляд, вертикальне положення, вигляд спереду. Фіг. 4: протикульовий щит індивідуального захисту - "рикошет", механізм складання щита у вигляд літери "А", вигляд зверху, розкладений стан. Фіг. 5: протикульовий щит індивідуального захисту - "рикошет", механізм складання щита у вигляд літери "А", вигляд зверху, складений стан. Фіг. 6: протикульовий щит індивідуального захисту - "рикошет", додаткові пластини з титану або кевлару, які надягаються на обидві пластини щита з його боків. Фіг. 7: протикульовий щит індивідуального захисту - "рикошет", загальний вигляд, горизонтальне положення, вигляд спереду, з встановленими додатковими сошками. Фіг. 8: протикульовий щит індивідуального захисту - "рикошет", торсійно-підпружинюючі сталеві пластини закріплені між основними пластинами щита. Фіг. 9: протикульовий щит індивідуального захисту - "рикошет" додаткові малі щити, "Vподібної" форми, що встановлюються на зовнішню сторону корпуса щита, та частково повторюють форму корпуса. Фіг. 10: протикульовий щит індивідуального захисту - "рикошет" на зовнішній поверхні кожної з пластин виконанні жорстко закріплені короткі пластини, перпендикулярні до площини пластин корпуса. Фіг. 11: протикульовий щит індивідуального захисту - "рикошет", з'єднання верхньої та нижньої пластин виконане у вигляді причіпки, Фіг. 12: протикульовий щит індивідуального захисту - "рикошет", виконання оглядового елементу у вигляді броньованого скла, виконаного з можливістю його швидкої заміни на нове. Фіг. 13: протикульовий щит індивідуального захисту - "рикошет", розсувні дверцята для зброї. Фіг. 14: протикульовий щит індивідуального захисту - "рикошет" легкі, знімні пластини які розширюють сектор рикошету та закріплені на зовнішніх сторонах пластин корпуса. Протикульовий щит індивідуального захисту - "рикошет", містить корпус 1 з ручкою 2 розміщеною на внутрішній поверхні корпуса 1, корпус 1 виконаний V-подібної форми та утворений з'єднаними між собою, під певним кутом 20 градусів двома пластинами, верхньої 3 та нижньої 4, при цьому кут між пластинами виконаний в межах від 45 до 90 градусів, при цьому в верхній пластині 3 виконаний отвір для обстрілу 5 та оглядовий елемент 6, а на нижній пластині 4 виконані опорні елементи 7. Пластини 3, 4 корпуса 1 виконані прямокутної форми із закругленими задніми кутами, а задні сторони пластин можуть мати форму хвилі. Пластини 3 та 4 з'єднані між собою з можливістю зміни кута з'єднання. Отвір для обстрілу 5 виконаний круглої форми та має діаметр виконаний в межах від 10 до 15 см., та виконаний таким, що закривається. З'єднання верхньої 3 та нижньої 4 пластин виконане за допомогою 4-х гвинтів 8 або у вигляді причіпки 9, площинами якої є пластини 3 та 4 корпуса 1. Механізм складання та 3 UA 94519 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднання щита з'єднаний з функцією ручки для носіння та виконаний таким, що при розгляді зверху увесь щит має з цим механізмом вигляд літери "А" 10. Матеріалом, з якого виконані пластини 3 та 4 є титан, кевлар, легкі сталеві сплави з додаванням карбону, інші композитні матеріали, також пластини можуть бути виконані з сітки або з просвердленого по всій площині матеріалу. Опорні елементи виконані з можливістю складання у формі ніжок-сошників 7 з заточеною певним чином одною з сошок та механізмом складання опорних ніжок-сошників, як всередину (з загинанням їх до пластини щита), так і з відкиданням їх ззовні. Оглядовий елемент 6 виконаний у вигляді сітки з отворів 11, діаметр та частота свердління яких: 3 мм отвір, 3 мм між отворами, від 4 до 8 рядів отворів, довжина рядів від 10 до 20 см., або броньованого скла 12, виконаного з можливістю його швидкої заміни на нове. Щит індивідуального захисту додатково містить бокові розсувні дверцята 13 для зброї, як на одній пластині щита цілком, так і на обох пластинах по половині. Зовнішні сторони пластин корпусу додатково покриті спеціальною мастильною сумішшю з підвищеним коефіцієнтом ковзання (не вказано на фігурах). Зовнішні сторони пластин корпуса додатково вкриті маскувальною сіткою, або тканиною захисного кольору (не вказано на фігурах). На верхній пластині 3 корпуса 1 виконана "ложна-мушка" з чорного пластика - точна копія мушки 10 см ствола АК-74, або СВД, або іншого типу зброї (не вказано на фігурах). Протикульовий щит містить ремінь для носіння (не вказано на фігурах). Протикульовий щит додатково містить пластини з титану або кевлару 14, які надягаються на обидві пластини щита з його боків. Також, протикульовий щит містить додаткові сошки 15, виконані і з другого боку щита, відносно ніжок-сошників 7, між якими натягується сітка, до якої чіпляються гілки, листя, тощо, будь-яке інше маскування, або маскувальна передня легка пластина. Щит додатково містить отвори на краях обох пластин щита та металеворемінний гачок, утримуючий пластини щита складеними (не вказано на фігурах). Протикульовий щит додатково містить торсійно-підпружинюючі сталеві пластини 16, закріплені між основними пластинами щита 3 та 4, що частково повторюють форму пластин щита. Корпус 1 протикульового щита містить перископ (не вказано на фігурах), закріплений на внутрішній стороні верхньої пластини 3. Пластини корпуса 3 та 4 додатково містять легкі, знімні пластини 17, які розширюють сектор рикошету та закріплені на зовнішніх сторонах пластин 3 та 4 корпусу 1. На зовнішній поверхні кожної з пластин 3 та 4 виконанні жорстко закріплені короткі пластини 18, перпендикулярні до площин пластин корпуса. Щит містить додаткові малі щити 19, "Vподібної" форми, що встановлюються як додаткове підсилення на зовнішню сторону корпуса 1 щита та частково повторюють форму корпуса. Військовий або міліціонер (далі - користувач) готує щит до застосування, приводячи його до бойового стану, розкладаючи його та встановлюючи додаткове приладдя (за наявності та необхідності), наприклад, встановлює маскувальну сітку або змащує поверхні пластин 3 та 4 щита мастильними засобами, встановлює на додаткові сошки 15 маскувальні елементи, перевіряє оглядовий елемент 6 та отвір для обстрілу 5, встановлює додаткові пластини 14, легкі змінні пластини 17 та/або додаткові малі щити 19. Після підготовки користувач встановлює щит в вибраному місці, гострою частиною корпусу 1 V-подібної форми в напрямку імовірного ворога, а саме: точки або напрямку, з якого ведеться обстріл. Щит встановлюється в горизонтальне положення на ніжки-сошники 7, у разі довготривалого знаходження або ведення захисного бою. Користувач розміщується за щитом таким чином, що частина тіла знаходиться всередині корпусу 1, далі відкриває отвір для обстрілу 5 (у разі виконання щита з такою функцією) та розміщує ствол зброї в отворі для обстрілу 5. Далі користувач проводить попередній огляд позицій ворога через оглядовий елемент 6 та/або перископ (в разі комплектації щита перископом) та через отвір для обстрілу 5 починає вести вогонь по позиціях ворога. За необхідності зміни позиції, користувач змінює положення щита на вертикальне, причому, маючи можливість продовження ведення вогню, тримаючи вільною від зброї рукою за ручку 2, пересувається, зупиняючись для ведення точного вогню у вертикальному положенні. При цьому, у разі потрапляння кулі або осколків в пластини щита 3 та 4 з напрямку ведення вогню ворогом, кулі та/або осколку рикошетують, не завдаючи пошкоджень ані користувачу, ані цілісності самої конструкції щита. Таким чином, поставлений результат досягається за рахунок розміщення пластин щита під кутом до напрямку польоту куль, а саме: V-подібного розміщення пластин щита. Створюються максимально зручні умови для рикошету кулі від пластин щита. За умови, що для створення ефекту рикошету розрахована та направлена конструкція та робота всього пристрою, пластини, що використовуються в запропонованому винаході не потрібно виконувати з надважких броньованих елементів. Запропонований пристрій, завдяки своїй конструкції, забезпечує легку вагу виробу, простоту в виробництві (порівняно із багатошаровими захисними щитами) та простоту використання у важких умовах. Також, для виготовлення виробу не потрібне 4 UA 94519 U високоточне обладнання, використання якого значно підвищує вартість виробництва. Запропонований пристрій є дешевим, простим та зручним у використанні, це досягається завдяки застосуванню принципу рикошету як основного принципу захисту від куль/та осколків. 5 10 15 20 25 30 35 40 45 50 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Протикульовий щит індивідуального захисту, що містить корпус з ручкою на внутрішній поверхні корпуса, який відрізняється тим, що корпус виконаний V-подібної форми та утворений з'єднаними між собою під певним кутом двома пластинами, верхньої та нижньої, при цьому кут між пластинами виконаний в межах від 45 до 90 градусів, при цьому в верхній пластині виконаний отвір для обстрілу та оглядовий елемент, а на нижній пластині виконані опорні елементи. 2. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що пластини виконані прямокутної форми із закругленими задніми кутами, а задні сторони пластин можуть мати форму хвилі. 3. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що пластини з'єднані між собою з можливістю зміни кута з'єднання. 4. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що отвір для обстрілу виконаний круглої форми та має діаметр, виконаний в межах від 10 до 15 см. 5. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що отвір для обстрілу виконаний таким, що закривається. 6. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що з'єднання верхньої та нижньої пластин виконане за допомогою 4-х елементів з'єднання. 7. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що механізм складання та з'єднання щита з'єднаний з функцією ручки для носіння та виконаний таким, що при розгляді зверху увесь щит має з цим механізмом вигляд літери "А". 8. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що з'єднання верхньої та нижньої пластин виконане у вигляді причіпки, площинами якої є пластини корпуса. 9. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що матеріалом з якого виконані пластини є титан, кевлар, легкі сталеві сплави з додаванням карбону, інші композитні матеріали. 10. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що пластини виконані з сітки або з просвердленого по всій площині матеріалу. 11. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що опорні елементи виконані у формі ніжок-сошників з заточеною певним чином однією з сошок та механізмом складання опорних ніжок-сошників як всередину (з загинанням їх до пластини щита), так і з відкиданням їх ззовні. 12. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що оглядовий елемент виконаний у вигляді сітки з отворів, діаметр та частота свердління яких: 3 мм отвір, 3 мм між отворами, від 4 до 8 рядів отворів, довжина рядів від 10 до 20 см. 13. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що оглядовий елемент виконаний у вигляді броньованого скла, виконаного з можливістю його швидкої заміни на нове. 14. Протикульовий щит індивідуального захисту за п. 1-9, який відрізняється тим, що додатково містить бокові розсувні дверцята для зброї, як на одній пластині щита цілком, так і на обох пластинах по половині. 15. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що опорний елемент виконаний з можливістю складання опорного елемента. 16. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що зовнішні сторони пластин корпуса додатково покриті спеціальною мастильною сумішшю з підвищеним коефіцієнтом ковзання. 17. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що зовнішні сторони пластин корпуса додатково вкриті маскувальною сіткою або тканиною захисного кольору. 18. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що додатково на поверхні однієї з пластин корпуса виконана "ложна-мушка" з чорного пластика - точна копія мушки і 10 см ствола АК-74, або СВД або іншого типу зброї. 19. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що містить ремінь для носіння. 5 UA 94519 U 5 10 15 20 20. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що додатково містить пластини з титану або кевлару, які надягаються на обидві пластини щита з його боків. 21. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що містить додаткові сошки, зроблені і з другого боку щита, відносно ніжок-сошників, між якими натягується сітка, до якої чіпляються гілки, листя, тощо, будь-яке інше маскування або маскувальна передня легка пластина. 22. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що додатково містить отвори на краях обох пластин щита та металево-ремінний гачок, утримуючий пластини щита складеними. 23. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що додатково містить торсійно-підпружинюючі сталеві пластини, закріплені між основними пластинами щита, що частково повторюють форму пластин щита. 24. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що додатково містить перископ, закріплений на внутрішній стороні верхньої пластини. 25. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що додатково містить легкі знімні пластини, які розширюють сектор рикошету та закріплені на зовнішніх сторонах пластин корпусу. 26. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що на зовнішній поверхні кожної з пластин виконані жорстко закріплені короткі пластини, перпендикулярні до площини пластин корпуса. 27. Протикульовий щит індивідуального захисту за п. 1, який відрізняється тим, що містить додаткові малі щити, "V-подібної" форми, що встановлюються як додаткове підсилення на зовнішню сторону корпуса щита, та частково повторюють форму корпуса. 6 UA 94519 U 7 UA 94519 U 8 UA 94519 U 9 UA 94519 U 10 UA 94519 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
