Джерело живлення для дугового зварювання

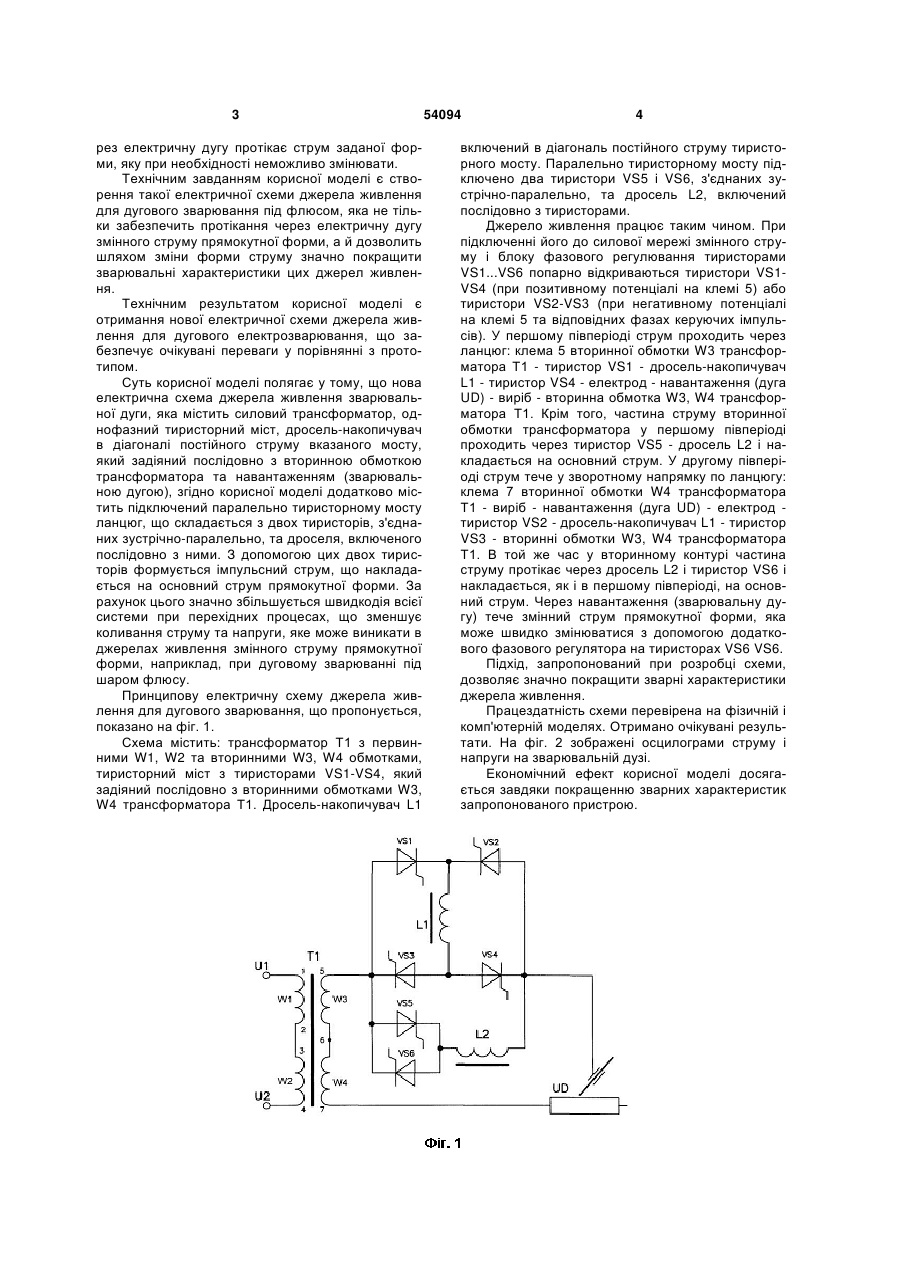

Джерело живлення для дугового зварювання змінним струмом, що містить силовий трансформатор, послідовно з вторинною обмоткою якого і навантаженням включено однофазний тиристорний міст з дроселем-накопичувачем в діагоналі постійного струму вказаного мосту, яке відрізняється тим, що паралельно тиристорному мосту підключений ланцюг, що складається з двох тиристорів, з'єднаних зустрічно-паралельно, та дроселя, включеного послідовно з ними. (19) (21) u201005312 (22) 30.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) АНДРЕЄВ ВЯЧЕСЛАВ ВАЛЕНТИНОВИЧ, ЄФРЕМЕНКО ОЛЕНА МИХАЙЛІВНА, МОСКОВИЧ ГРИГОРІЙ МИКОЛАЙОВИЧ (73) ІНСТИТУТ ЕЛЕКТРОЗВАРЮВАННЯ ІМ. Є.О.ПАТОНА НАНУ 3 рез електричну дугу протікає струм заданої форми, яку при необхідності неможливо змінювати. Технічним завданням корисної моделі є створення такої електричної схеми джерела живлення для дугового зварювання під флюсом, яка не тільки забезпечить протікання через електричну дугу змінного струму прямокутної форми, а й дозволить шляхом зміни форми струму значно покращити зварювальні характеристики цих джерел живлення. Технічним результатом корисної моделі є отримання нової електричної схеми джерела живлення для дугового електрозварювання, що забезпечує очікувані переваги у порівнянні з прототипом. Суть корисної моделі полягає у тому, що нова електрична схема джерела живлення зварювальної дуги, яка містить силовий трансформатор, однофазний тиристорний міст, дросель-накопичувач в діагоналі постійного струму вказаного мосту, який задіяний послідовно з вторинною обмоткою трансформатора та навантаженням (зварювальною дугою), згідно корисної моделі додатково містить підключений паралельно тиристорному мосту ланцюг, що складається з двох тиристорів, з'єднаних зустрічно-паралельно, та дроселя, включеного послідовно з ними. З допомогою цих двох тиристорів формується імпульсний струм, що накладається на основний струм прямокутної форми. За рахунок цього значно збільшується швидкодія всієї системи при перехідних процесах, що зменшує коливання струму та напруги, яке може виникати в джерелах живлення змінного струму прямокутної форми, наприклад, при дуговому зварюванні під шаром флюсу. Принципову електричну схему джерела живлення для дугового зварювання, що пропонується, показано на фіг. 1. Схема містить: трансформатор Т1 з первинними W1, W2 та вторинними W3, W4 обмотками, тиристорний міст з тиристорами VS1-VS4, який задіяний послідовно з вторинними обмотками W3, W4 трансформатора Т1. Дросель-накопичувач L1 54094 4 включений в діагональ постійного струму тиристорного мосту. Паралельно тиристорному мосту підключено два тиристори VS5 і VS6, з'єднаних зустрічно-паралельно, та дросель L2, включений послідовно з тиристорами. Джерело живлення працює таким чином. При підключенні його до силової мережі змінного струму і блоку фазового регулювання тиристорами VS1...VS6 попарно відкриваються тиристори VS1VS4 (при позитивному потенціалі на клемі 5) або тиристори VS2-VS3 (при негативному потенціалі на клемі 5 та відповідних фазах керуючих імпульсів). У першому півперіоді струм проходить через ланцюг: клема 5 вторинної обмотки W3 трансформатора Т1 - тиристор VS1 - дросель-накопичувач L1 - тиристор VS4 - електрод - навантаження (дуга UD) - виріб - вторинна обмотка W3, W4 трансформатора Т1. Крім того, частина струму вторинної обмотки трансформатора у першому півперіоді проходить через тиристор VS5 - дросель L2 і накладається на основний струм. У другому півперіоді струм тече у зворотному напрямку по ланцюгу: клема 7 вторинної обмотки W4 трансформатора Т1 - виріб - навантаження (дуга UD) - електрод тиристор VS2 - дросель-накопичувач L1 - тиристор VS3 - вторинні обмотки W3, W4 трансформатора Т1. В той же час у вторинному контурі частина струму протікає через дросель L2 і тиристор VS6 і накладається, як і в першому півперіоді, на основний струм. Через навантаження (зварювальну дугу) тече змінний струм прямокутної форми, яка може швидко змінюватися з допомогою додаткового фазового регулятора на тиристорах VS6 VS6. Підхід, запропонований при розробці схеми, дозволяє значно покращити зварні характеристики джерела живлення. Працездатність схеми перевірена на фізичній і комп'ютерній моделях. Отримано очікувані результати. На фіг. 2 зображені осцилограми струму і напруги на зварювальній дузі. Економічний ефект корисної моделі досягається завдяки покращенню зварних характеристик запропонованого пристрою. 5 Комп’ютерна верстка Г. Паяльніков 54094 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департаментінтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
