Привідний механізм і вузол для використання в пристрої для подачі ліків, пристрій для подачі ліків і спосіб виготовлення або збирання пристрою для подачі ліків

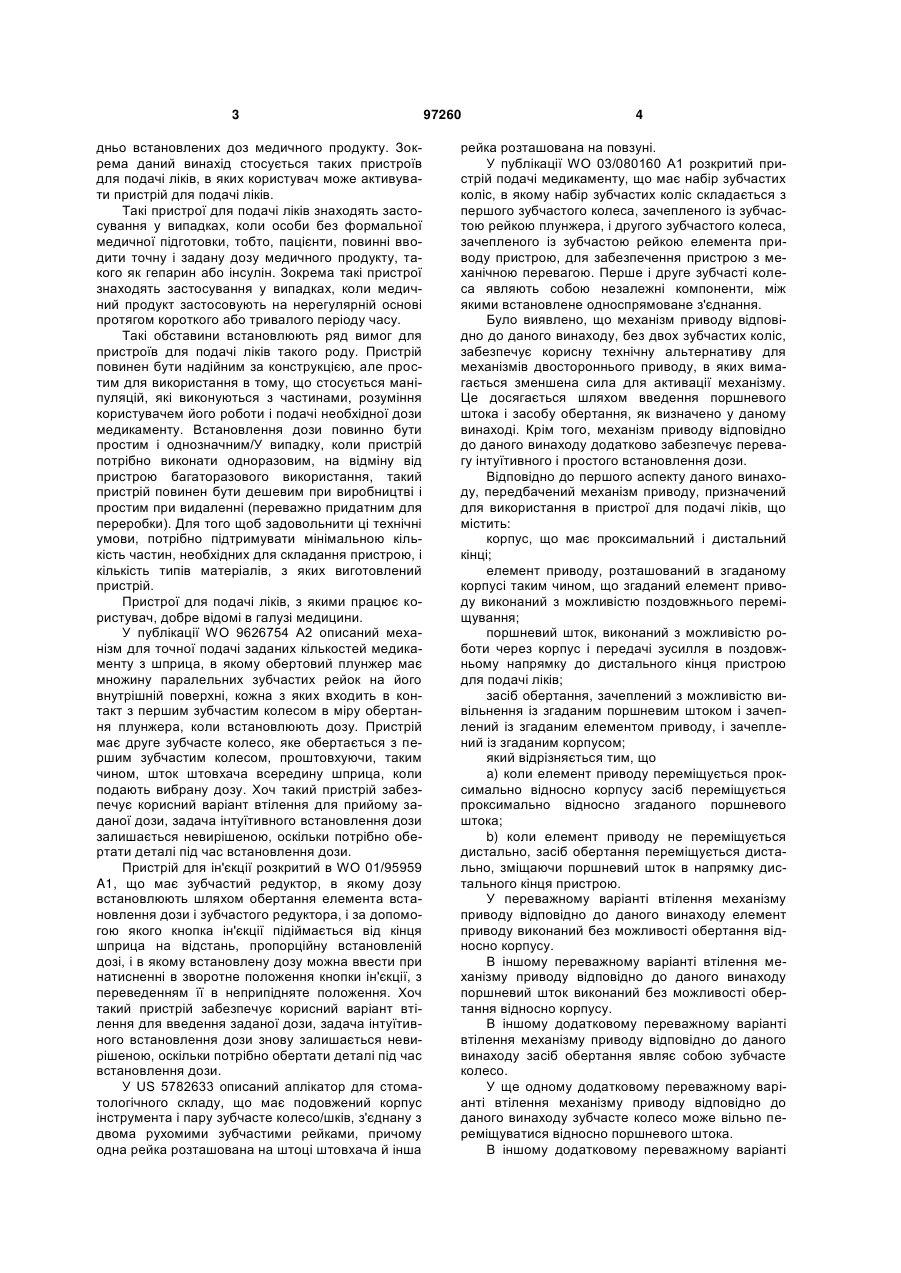

1. Механізм приводу, призначений для використання в пристрої для подачі ліків, що містить: корпус, що має проксимальний і дистальний кінці; елемент приводу, розташований в корпусі таким чином, що елемент приводу виконаний з можливістю поздовжнього переміщування і без обертання відносно корпусу; поршневий шток, що виконаний без можливості обертання відносно згаданого корпусу і має щонайменше один набір зубців, і виконаний з можливістю роботи з переміщуванням через корпус і передачі зусилля в поздовжньому напрямку на дистальний кінець пристрою для подачі ліків; засіб обертання, зачеплений з можливістю вивільнення з поршневим штоком і зачеплений з елементом приводу, і зачеплений із згаданим корпусом, в якому засіб обертання вибирають з наступної групи (і)-(іі): (і) зубчасте колесо, вісь якого зачеплена з набором зубців поршневого штока, C2 2 (19) 1 3 дньо встановлених доз медичного продукту. Зокрема даний винахід стосується таких пристроїв для подачі ліків, в яких користувач може активувати пристрій для подачі ліків. Такі пристрої для подачі ліків знаходять застосування у випадках, коли особи без формальної медичної підготовки, тобто, пацієнти, повинні вводити точну і задану дозу медичного продукту, такого як гепарин або інсулін. Зокрема такі пристрої знаходять застосування у випадках, коли медичний продукт застосовують на нерегулярній основі протягом короткого або тривалого періоду часу. Такі обставини встановлюють ряд вимог для пристроїв для подачі ліків такого роду. Пристрій повинен бути надійним за конструкцією, але простим для використання в тому, що стосується маніпуляцій, які виконуються з частинами, розуміння користувачем його роботи і подачі необхідної дози медикаменту. Встановлення дози повинно бути простим і однозначним/У випадку, коли пристрій потрібно виконати одноразовим, на відміну від пристрою багаторазового використання, такий пристрій повинен бути дешевим при виробництві і простим при видаленні (переважно придатним для переробки). Для того щоб задовольнити ці технічні умови, потрібно підтримувати мінімальною кількість частин, необхідних для складання пристрою, і кількість типів матеріалів, з яких виготовлений пристрій. Пристрої для подачі ліків, з якими працює користувач, добре відомі в галузі медицини. У публікації WO 9626754 А2 описаний механізм для точної подачі заданих кількостей медикаменту з шприца, в якому обертовий плунжер має множину паралельних зубчастих рейок на його внутрішній поверхні, кожна з яких входить в контакт з першим зубчастим колесом в міру обертання плунжера, коли встановлюють дозу. Пристрій має друге зубчасте колесо, яке обертається з першим зубчастим колесом, проштовхуючи, таким чином, шток штовхача всередину шприца, коли подають вибрану дозу. Хоч такий пристрій забезпечує корисний варіант втілення для прийому заданої дози, задача інтуїтивного встановлення дози залишається невирішеною, оскільки потрібно обертати деталі під час встановлення дози. Пристрій для ін'єкції розкритий в WO 01/95959 A1, що має зубчастий редуктор, в якому дозу встановлюють шляхом обертання елемента встановлення дози і зубчастого редуктора, і за допомогою якого кнопка ін'єкції підіймається від кінця шприца на відстань, пропорційну встановленій дозі, і в якому встановлену дозу можна ввести при натисненні в зворотне положення кнопки ін'єкції, з переведенням її в неприпідняте положення. Хоч такий пристрій забезпечує корисний варіант втілення для введення заданої дози, задача інтуїтивного встановлення дози знову залишається невирішеною, оскільки потрібно обертати деталі під час встановлення дози. У US 5782633 описаний аплікатор для стоматологічного складу, що має подовжений корпус інструмента і пару зубчасте колесо/шків, з'єднану з двома рухомими зубчастими рейками, причому одна рейка розташована на штоці штовхача й інша 97260 4 рейка розташована на повзуні. У публікації WO 03/080160 A1 розкритий пристрій подачі медикаменту, що має набір зубчастих коліс, в якому набір зубчастих коліс складається з першого зубчастого колеса, зачепленого із зубчастою рейкою плунжера, і другого зубчастого колеса, зачепленого із зубчастою рейкою елемента приводу пристрою, для забезпечення пристрою з механічною перевагою. Перше і друге зубчасті колеса являють собою незалежні компоненти, між якими встановлене односпрямоване з'єднання. Було виявлено, що механізм приводу відповідно до даного винаходу, без двох зубчастих коліс, забезпечує корисну технічну альтернативу для механізмів двостороннього приводу, в яких вимагається зменшена сила для активації механізму. Це досягається шляхом введення поршневого штока і засобу обертання, як визначено у даному винаході. Крім того, механізм приводу відповідно до даного винаходу додатково забезпечує перевагу інтуїтивного і простого встановлення дози. Відповідно до першого аспекту даного винаходу, передбачений механізм приводу, призначений для використання в пристрої для подачі ліків, що містить: корпус, що має проксимальний і дистальний кінці; елемент приводу, розташований в згаданому корпусі таким чином, що згаданий елемент приводу виконаний з можливістю поздовжнього переміщування; поршневий шток, виконаний з можливістю роботи через корпус і передачі зусилля в поздовжньому напрямку до дистального кінця пристрою для подачі ліків; засіб обертання, зачеплений з можливістю вивільнення із згаданим поршневим штоком і зачеплений із згаданим елементом приводу, і зачеплений із згаданим корпусом; який відрізняється тим, що a) коли елемент приводу переміщується проксимально відносно корпусу засіб переміщується проксимально відносно згаданого поршневого штока; b) коли елемент приводу не переміщується дистально, засіб обертання переміщується дистально, зміщаючи поршневий шток в напрямку дистального кінця пристрою. У переважному варіанті втілення механізму приводу відповідно до даного винаходу елемент приводу виконаний без можливості обертання відносно корпусу. В іншому переважному варіанті втілення механізму приводу відповідно до даного винаходу поршневий шток виконаний без можливості обертання відносно корпусу. В іншому додатковому переважному варіанті втілення механізму приводу відповідно до даного винаходу засіб обертання являє собою зубчасте колесо. У ще одному додатковому переважному варіанті втілення механізму приводу відповідно до даного винаходу зубчасте колесо може вільно переміщуватися відносно поршневого штока. В іншому додатковому переважному варіанті 5 втілення механізму приводу відповідно до даного винаходу зачеплення між поршневим штоком і зубчастим колесом діє через вісь згаданого зубчастого колеса. У ще одному іншому переважному варіанті втілення механізму приводу відповідно до даного винаходу зубчасте колесо виконане з можливістю його зачеплення із зубчастою рейкою, розташованою на механізмі приводу, і зубчастою рейкою, розташованою на корпусі. У додатковому варіанті втілення механізму приводу відповідно до даного винаходу засіб обертання являє собою важіль. У ще одному варіанті втілення механізму приводу відповідно до даного винаходу засіб обертання являє собою шків. У ще одному додатковому варіанті втілення механізму приводу відповідно до даного винаходу засіб обертання являє собою вузол важеля. Термін «пристрій для подачі ліків» відповідно до даного винаходу повинен означати пристрій з однією дозою або з множиною доз або із заданою дозою, або попередньо визначеною дозою, одноразовий або призначений для багаторазового використання пристрій, розроблений для подачі обираної користувачем або попередньо визначеної дози медичного продукту, переважно, множини попередньо визначених доз, наприклад, інсуліну, гормонів росту, гепаринів з низькою молекулярною вагою і їх аналогів, і/або похідних, і т. д. Згаданий пристрій може мати будь-яку форму, наприклад, може бути виконаний компактним або у вигляді авторучки. Подача дози може забезпечуватися через механічний (у разі необхідності з ручним приводом) або електричний механізм приводу, або з використанням механізму приводу запасеної енергії, такого як пружина, і т. д. Вибір дози може забезпечуватися через механізм з ручним приводом або електронний механізм. У разі необхідності, згаданий пристрій може містити компоненти, розроблені для відстеження фізіологічних властивостей, такі як рівень глюкози в крові, і т. д. Крім того, згаданий пристрій може містити голку або може не містити голку. Зокрема термін «пристрій для подачі ліків» повинен означати одноразовий пристрій на основі голки у вигляді авторучки, який забезпечує множину попередньо визначених доз, що має механічні і керовані вручну механізми подачі дози і механізми вибору дози, який розроблений для використання особами без формальної медичної підготовки, такими як пацієнти. Переважно, пристрій для подачі ліків являє собою пристрій типу ін'єктора. Термін «корпус» відповідно до даного винаходу, переважно, повинен означати будь-який зовнішній корпус («основний корпус», «кожух», «оболонку») або внутрішній корпус («вставку», «внутрішній корпус»), що має односпрямоване осьове з'єднання для запобігання проксимального руху певних компонентів. Корпус може бути розроблений з можливістю забезпечення безпечної, правильної і зручної роботи з пристроєм подачі ліків або будь-яким з його механізмів. Звичайно, корпус має таку конструкцію, що його фіксують, він захищає, він спрямовує і/або за 97260 6 чеплюється з будь-ким з внутрішніх компонентів пристрою для подачі ліків (наприклад, механізмом приводу, картриджем, плунжером, поршневим штоком), шляхом обмеження впливу забруднювачів, таких як рідина, пил, бруд і т. д. Звичайно корпус може являти собою унітарний компонент або компонент, що складається з множини частин трубчастої або нетрубчастої форми. Звичайно зовнішній корпус використовується для вмісту в ньому картриджа, з якого можна подавати множину доз медичного продукту. У більш конкретному варіанті втілення даного винаходу у зовнішньому корпусі передбачена множина упорів максимальної дози, виконаних з можливістю прилягання до них осьового упора, який передбачений на механізмі приводу. Термін «зачеплений» відповідно до даного винаходу, зокрема повинен означати взаємне зачеплення двох або більше компонентів механізму приводу/пристрою для подачі ліків, наприклад, шліци, різь або зчеплене зубчасте з'єднання, переважно, взаємне з'єднання зчеплених зубців компонентів. Термін «елемент приводу» відповідно до даного винаходу повинен означати будь-який компонент, виконаний з можливістю роботи через/всередині корпусу, розроблений для передачі осьового руху через/всередині пристрою для подачі ліків, переважно, від засобу активації до поршневого штока. У переважному варіанті втілення елемент приводу додатково зачеплюється з можливістю вивільнення з поршневим штоком. Елемент приводу може мати унітарну конструкцію або конструкцію, що складається з множини частин. Термін «зачеплений з можливістю роз'єднання» відповідно до даного винаходу, переважно, означає, що два компоненти даного механізму або пристрою з'єднують для передачі сили або руху тільки в одному напрямку, переважно, в напрямку подачі ліків. Термін «поршневий шток» відповідно до даного винаходу означає компонент, виконаний з можливістю роботи через/всередині корпусу, розроблений для передачі осьового руху через/всередині пристрою для подачі ліків, переважно, від елемента приводу до поршня, з метою випускання/подавання упорскуваного продукту. Згаданий поршневий шток може бути гнучким або ні. Він може являти собою простий стрижень, ходовий гвинт, систему механізму рейкової передачі, систему черв'ячної передачі або тому подібне. «Поршневий шток», крім того, означає компонент, що має круглий або некруглий поперечний переріз. Він може бути виконаний з будь-якого відповідного матеріалу, відомого для фахівця в даній галузі техніки, і може мати унітарну конструкцію або конструкцію з множини деталей. У переважному варіанті втілення поршневий шток містить послідовність з одного або більше наборів, розміщених поздовжньо ребер і/або надрізів. Термін «засіб обертання» відповідно до даного винаходу означає будь-який обертовий компонент, який передає силу і/або рух від механізму приводу до поршневого штока. Він може бути виконаний з будь-якого відповідного матеріалу, відо 7 мого для фахівця в даній галузі техніки, і може мати унітарну конструкцію або конструкцію з множини деталей. У переважному варіанті втілення засіб обертання може являти собою компонент зубчастого колеса, більш переважно, прямозубе циліндричне зубчасте колесо. В іншому переважному варіанті втілення засіб обертання може являти собою важіль. У ще одному переважному варіанті втілення засіб обертання може являти собою шків. У ще одному додатковому переважному варіанті втілення засіб обертання може являти собою вузол важеля. Термін «зубчасте колесо» відповідно до даного винаходу означає колесо із зубцями, використовуваний для зчеплення із зубчастою рейкою і/або іншим зубчастим колесом, переважно із зубчастою рейкою, для Передачі зусилля і/або руху. У переважному варіанті втілення зубчасте колесо і може являти собою прямозубе циліндричне зубчасте колесо. У ще одному Переважному варіанті втілення термін «зубчасте колесо» означає зубчасте колесо, встановлене всередині тримача. Термін «важіль» відповідно до даного винаходу означав будь-який компонент у вигляді бруска, шарнірно встановленого навколо точки опори для передачі зусилля і/або руху. У переважному варіанті втілення точки опори розташована в корпусі, і навантаження застосовують через елемент приводу. У ще одному іншому переважному варіанті втілення термін «важіль» означає будь-який компонент у вигляді бруска, який переміщується, по суті, проксимально відносно поршневого штока під час встановлення дози, і який переміщується, по суті, дистально відносно поршневого штока під час подачі дози. Термін «шків» відповідно до даного винаходу означав будь-яке колесо і/або компонент у вигляді ременя, який розроблений для передачі зусилля і/або руху. У переважному варіанті втілення шків містить колесо і ремінь. У більш переважному варіанті втілення ремінь шківа закріплений на корпусі, і механізм приводу, і колесо шківа з'єднується з поршневим штоком і ременем шківа. У ще одному переважному варіанті втілення колесо шківа зачеплене з поршневим штоком з можливістю вивільнення. Термін «вузол важеля» відповідно до даного винаходу означає будь-який компонент, що складається з важеля і тримача, розроблений для передачі зусилля і/або руху. Термін «зубчаста рейка» відповідно до даного винаходу означає будь-який компонент, що має лінійний набір з ребер і/або надрізів, і/або зубців за формою зубчастого колеса. У переважному варіанті втілення зубчаста рейка розташована в корпусі, і додаткова зубчаста рейка розташована в елементі приводу. У додатковому переважному варіанті втілення одна і/або обидві, більш переважно одна із зубчастих рейок, розташованих на корпусі або в елементі приводу, виконана гнучкою і/або встановлена шарнірно, і/або рухомо на одній або більше осях, більш переважно, на одній осі. Термін «графічний індикатор стану» відповідно до даного винаходу переважно означає будьяке маркування, символи, цифрові позначення і т. 97260 8 д., наприклад, надруковані на зовнішній поверхні компонента пристрою, наприклад, муфту приводу або одометр, або муфту набору дози, або тому подібне, переважно, муфту приводу для позначення для користувача, після активації пристрою і/або під час операції, і/або в напрямку операції, і/або поданої дози медикаменту. «Дистальний кінець» пристрою або компонента пристрою означає кінець, який розташований найближче до кінця подачі пристрою. «Проксимальний кінець» пристрою або компонента пристрою означає кінець, який розташований найдальше від кінця подачі пристрою. Другий аспект даного винаходу спрямований на вузол, призначений для використання в пристрої подачі ліків, що містить механізм приводу відповідно до даного винаходу. У третьому аспекті даного винаходу запропонований пристрій для подачі ліків, що містить механізм приводу або вузол відповідно до даного винаходу. Четвертий аспект даного винаходу спрямований на спосіб складання пристрою для подачі ліків, що містить етап надання механізму приводу або вузла відповідно до даного винаходу. П'ятий аспект даного винаходу спрямований на використання пристрою для подачі ліків відповідно до даного винаходу для подачі медичного продукту, переважно, подачі фармацевтичного складу (наприклад, розчину, суспензії і т. д.), що містить активне з'єднання, вибране з групи, що складається з інсуліну, гормону росту, гепарину з низькою молекулярною вагою, їх аналогів і їх похідних. Без будь-яких обмежень даний винахід детально пояснюється нижче з посиланням на переважні варіанти втілення і з посиланням на креслення, на яких: на фіг. 1 показаний вигляд в розрізі першого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні повного картриджа; на фіг. 1A показаний додатковий вигляд в розрізі першого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні повного картриджа; на фіг. 2 показаний вигляд в розрізі першого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу у другому положенні встановлення першої дози; на фіг. 3 показаний вигляд в розрізі першого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу ъ третьому положенні останньої поданої дози; на фіг. 4 показаний вигляд в розрізі другого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні повного картриджа; на фіг. 5 показаний вигляд в розрізі другого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу у другому положенні встановлення першої дози; на фіг. 6 показаний вигляд в розрізі третього варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні 9 повного картриджа; на фіг. 7 показаний вигляд в розрізі третього варіанта втілення пристрою для подачі ліків відповідно до даного винаходу у другому положенні встановленої першої дози; на фіг. 8 показаний вигляд в розрізі четвертого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні повного картриджа; на фіг. 9 показаний додатковий вигляд в розрізі четвертого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні повного картриджа; на фіг. 10 показаний вигляд в розрізі четвертого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу у другому положенні встановленої першої дози; на фіг. 11 показаний вигляд в розрізі п'ятого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу в першому положенні повного картриджа; на фіг. 12 показаний вигляд в розрізі п'ятого варіанта втілення пристрою для подачі ліків відповідно до даного винаходу у другому положенні встановленої першої дози. Приклад 1 На фіг. 1-3 представлений пристрій для подачі ліків відповідно до даного винаходу. Пристрій (1) для подачі ліків містить частину (2) тримача картриджа і частину (3) основного (зовнішнього) корпусу. Проксимальний кінець частини (2) тримача картриджа і дистальний кінець основного корпусу (3) з'єднані разом за допомогою будьякого відповідного засобу, відомого фахівцеві в даній галузі техніки. У представленому варіанті втілення частина (2) тримача картриджа закріплена на дистальному кінці частини (3) основного корпусу. Картридж (4), з якого можна подавати множину доз медичного продукту, передбачений в частині (2) тримача картриджа. Поршень (5) утримується на проксимальному кінці картриджа (4). Знімний ковпачок (22) утримується з можливістю зніму зверху дистального кінця частини (2) тримача картриджа. У знімному ковпачку (22), у разі необхідності, може бути передбачений один або більше отворів-вікон, через які можна проглядати положення поршня (5) всередині картриджа (4). На дистальному кінці частини (2) тримача картриджа в ілюстрованому варіанті втілення передбачений дистальна нарізна ділянка (6), призначена для приєднання відповідного вузла голки, для забезпечення можливості подачі медикаменту з картриджа (4). В ілюстрованому варіанті втілення в частині (3) основного корпусу передбачений внутрішній корпус (7). Внутрішній корпус (7) закріплений так, що запобігається його обертальний і/або осьовий рух відносно частини (3) основного корпусу. У внутрішньому корпусі (7) передбачена зубчаста рейка (8), що продовжується вздовж основної осі внутрішнього корпусу (7). Як альтернатива, внутрішній корпус (7) може бути сформований як єдина деталь з частиною (3) основного корпусу. Крім того, у 97260 10 внутрішньому корпусі (7) передбачена множина напрямних виступів (не показані) і засіб защіпки (не показано). Засіб защіпки може являти собою єдину частину з внутрішнім корпусом (7) або може бути виконаний як окремий компонент, як представлено. Поршневий шток (10), що продовжується з основного корпусу (3), має перший набір надрізів (не показаний), що продовжується поздовжньо вздовж зовнішніх поверхонь поршневого штока (10). Другий набір надрізів (11) продовжується поздовжньо вздовж внутрішніх поверхонь поршневого штока (10). Перший набір надрізів поршневого штока (10) продовжується через і зачеплюється із засобом защіпки внутрішнього корпусу (7) для запобігання руху поршневого штока (10) в проксимальному напрямку під час установлення пристрою. Опорна поверхня (12), розташована на дистальному кінці поршневого штока (10), встановлена так, що вона прилягає до проксимального боку поршня (5). У представленому варіанті втілення поздовжній проміжок першого набору надрізів і другого набору надрізів (11), по суті, дорівнюють один одному. Зубчасте колесо (13), що складається з тримача (28) і зубчастого колеса (27), яке може вільно обертатися всередині тримача (28), встановлене в каналі з поршневим штоком (10). Важелі (29) защіпки, розташовані на тримачі (28), зачіплюються з можливістю вивільнення з другим набором надрізів (11) на поршневому штоці (10). Важелі (29) защіпки тримача (28) виконані з можливістю передачі зусилля поршневому штоку (10) в дистальному напрямку під час подачі і забезпечують можливість відносного руху між зубчастим колесом (13) і поршневим штоком (10) в проксимальному напрямку під час установлення. Зубці зубчастого колеса (27) постійно зачеплені із зубцями зубчастої рейки (8) внутрішнього корпусу (7). Елемент (14) приводу продовжується навколо поршневого штока (10). Елемент (14) приводу містить частину (15) зубчастої рейки і частину (16) активації. Частина (15) зубчастої рейки і частина (16) активації з'єднані один з одним так, що запобігається рух обертання і/або осьове обертання між ними. Як альтернатива, елемент (14) приводу може являти собою унітарний компонент, що складається з інтегрованої частини (15) зубчастої рейки і частини (16) активації. На частині (15) зубчастої рейки передбачена зубчаста рейка (17), що продовжується вздовж основної осі частини (15) зубчастої рейки. Зубці зубчастої рейки (17) частини (15) зубчастої рейки постійно зачеплені із зубцями зубчастого колеса (27). Елемент (14) приводу має множину напрямних пазів (не показані), в яких розміщені напрямні виступи (не показані) внутрішнього корпусу (7). Ці напрямні пази визначають ступінь допустимого осьового руху елемента приводу (14) відносно частини (3) корпусу. В ілюстрованому варіанті втілення напрямні пази також запобігають обертальному руху елемента (14) приводу відносно частини (3) основного корпусу. Частина (16) активації елемента (14) приводу має множину поверхонь (18) захоплення і поверх 11 ню (19) подачі. Для підвищення інтуїтивності роботи з пристроєм в частині (3) основного корпусу, у разі необхідності, може бути передбачений отвір - вікно, через яке можна розглядати стан графічних індикаторів, передбачених на елементі (14) приводу. Робота пристрою для подачі ліків відповідно до даного винаходу буде описана нижче. Для встановлення дози користувач захоплює поверхні (18) захоплення елемента (14) приводу. Користувач потім витягує елемент (14) приводу в проксимальному напрямку з частини (3) основного корпусу, переміщуючи, таким чином, частину (15) зубчастої рейки в проксимальному напрямку. Проксимальне переміщування частини (15) зубчастої рейки приводить до обертання зубчастого колеса (27) і проксимального руху під дією зачеплення зубців зубчастого колеса (27) зубчастої передачі (13) із зубцями зубчастої рейки (17) частини (15) зубчастої рейки і зубцями зубчастої рейки (8) внутрішнього корпусу (7), переміщуючи, таким чином, зубчасту передачу (13) в проксимальному напрямку. Проксимальний рух поршневого штока (10) запобігається в результаті взаємодії засобу защіпки внутрішнього корпусу (7) з першим набором надрізів на поршневому штоці (10). В міру переміщування елемента (14) приводу в проксимальному напрямку відносно поршневого штока (10), важелі (29) защіпки тримача (28) зміщаються всередину в результаті взаємодії з другим набором вирізів (11) поршневого штока (10). Проксимальне переміщування елемента (14) приводу обмежується напрямними пазами частини (15) зубчастої рейки. В кінці переміщування елемента (14) приводу важелі (29) защіпки тримача (28) зачіплюються з наступним послідовно розташованим вирізом другого набору вирізів (11) поршневого штока (10), як позначено на фіг. 2. Дія важелів (29) защіпки на тримач (28) з примусовим зачепленням другого набору вирізів (11) поршневого штока (10) формує відчутний і тактильний зворотній зв'язок для користувача, що означає, що доза була встановлена. Крім того, візуальний зворотній зв'язок, що стосується встановлення дози, у разі необхідності, може бути позначений графічним індикатором стану, передбаченим на елементі (14) приводу, який можна розглядати через необов'язково використовуваний отвір - вікно в частині (3) основного корпусу. Після встановлення дози, користувач потім подає цю дозу шляхом натиснення на бік (19) подачі частини (16) активації елемента (14) приводу. В результаті такої дії елемент приводу (14) і частина (15) зубчастої рейки рухається вздовж осі в дистальному напрямку відносно частини (3) основного корпусу. В міру того, як зубці зубчастого колеса (27) зубчастої передачі (13) зачіплюються із зубцями на рамі (17) частини (15) зубчастої рейки і зубцями зубчастої рейки (8) внутрішнього корпусу (7), зубчасте колесо (27) зубчастої передачі (13) обертається і переміщується в дистальному напрямку, переміщуючи, таким чином, зубчасту передачу (13) поздовжньо в дистальному напрямку. В міру того, як важелі (29) защіпки тримача (28) 97260 12 зубчастої передачі (13) зачіплюються з другим набором надрізів (11) поршневого штока (10), поршневий шток (10) переміщується поздовжньо в дистальному напрямку відносно внутрішнього корпусу (7). Дистальний осьовий рух поршневого штока (10) приводить.до упора несучої поверхні (12) поршневого штока (10) в поршень (5) картриджа (4), забезпечуючи подачу дози медикаменту через прикріплену голку (не показана). Дистальне переміщування елемента (14) приводу обмежене напрямними пазами (не показані) частини (15) зубчастої рейки. Відчутний і тактильний зворотній зв'язок, призначений для позначення того, що доза була подана, передбачений в результаті взаємодії засобу защіпки (не показано) внутрішнього корпусу (7) з першим набором вирізів (не показані) поршневого штока (10). Крім того, у разі необхідності, може бути необов'язково позначений візуальний зворотній зв'язок, що стосується подачі дози, за допомогою графічного індикатора стану, передбаченого на елементі (14) приводу, який можна розглядати через необов'язкове отвір вікно в частині (3) основного корпусу. Додаткові дози можуть бути подані відповідно до необхідності, аж до попередньо заданої максимальної кількості доз. На фіг. 3 показаний пристрій для подачі ліків відповідно до даного винаходу в стані, в якому була подана максимальна кількість доз. У такому стані проксимальний бік (32) тримача (28) прилягає до внутрішнього дистального боку (33) поршневого штока (10) для запобігання подальшому осьовому руху зубчастої передачі (13) і, таким чином, елемента приводу (14) в проксимальному напрямку. Приклад 2 На фіг. 4-5 показаний альтернативний варіант втілення пристрою для подачі ліків відповідно до даного винаходу. Пристрій (101) подачі ліків містить частину (102) тримача картриджа і частину (103) основного (зовнішнього) корпусу. Проксимальний кінець частини (102) тримача картриджа і дистальний кінець частини (103) основного корпусу з'єднані разом за допомогою будь-якого відповідного засобу, відомого фахівцеві в даній галузі техніки. В ілюстрованому варіанті втілення частина (102) тримача картриджа з'єднана з дистальним кінцем частини (103) основного корпусу. Картридж (104), з якого може бути подана множина доз медичного продукту, передбачений в частині (102) тримача картриджа. Поршень (105) утримується на проксимальному кінці картриджа (104). На дистальному кінці частини (102) тримача картриджа в представленому варіанті втілення передбачена дистальна нарізна зона (106), виконана з можливістю кріплення відповідного вузла голки (не показаний), для забезпечення можливості подачі медикаменту з картриджа (104). У представленому варіанті втілення в частині (103) основного корпусу передбачений внутрішній корпус (107). Внутрішній корпус (107) закріплений із запобіганням обертанню і/або осьовому руху відносно частини (103) основного корпусу. У внут 13 рішньому корпусі (107) передбачена гнучка зубчаста рейка (108), що продовжується вздовж основної осі внутрішнього корпусу (107). Як альтернатива, внутрішній корпус (107) може бути сформований як єдина деталь з частиною (103) основного корпусу. Крім того, у внутрішньому корпусі (107) передбачена множина напрямних пазів (не показані) і засіб (121) защіпки. Поршневий шток (110), що продовжується через основний корпус (103), має набір зубців (109), що продовжуються поздовжньо вздовж поверхні поршневого штока (110). Набір зубців (109) поршневого штока (110) продовжується через і зачеплений із засобом (121) защіпки внутрішнього корпусу (107) для запобігання руху поршневого штока (110) в проксимальному напрямку під час установлення пристрою. Опорна поверхня (112), розташована на дистальному кінці поршневого штока (110), встановлена так, що вона прилягає до проксимального боку поршня (105). Зубчаста передача (113) розташована всередині каналу в поршневому штоці (110). Вісь (128) зубчастої передачі (113) зачеплена з можливістю вивільнення з набором зубців (109) поршневого штока (110). Набір зубців (109) розроблений так, що забезпечується можливість передачі зусилля поршневому штоку (110) в дистальному напрямку під час подачі, і забезпечує відносний рух між зубчастою передачею (113) і поршневим штоком (110) в проксимальному напрямку під час установлення. Зубці зубчастої передачі (113) постійно зачеплені із зубцями гнучкої зубчастої рейки (108) внутрішнього корпусу (107). Елемент (114) приводу продовжується приблизно до поршневого штока (110). Елемент (114) приводу містить зубчасту рейку (115) і частину (116) активації. Зубчаста рейка (115) і частина (116) активації закріплені один на одному для запобігання обертальному і/або осьовому руху між ними. Як альтернатива, елемент (114) приводу може являти собою єдиний компонент, що складається з об'єднаних зубчастої рейки (115) і частини (116) активації. Зубці зубчастої рейки (115) постійно зачеплені із зубцями зубчастої передачі (113). Елемент (114) приводу має множину напрямних виступів (не показані), які розташовані в напрямних пазах (не показані) внутрішнього корпусу (107). Це визначає ступінь дозволеного осьового руху елемента (114) приводу відносно частини (103) корпусу. У представленому варіанті втілення напрямні пази також запобігають обертальному руху елемента (114) приводу відносно частини (103) основного корпусу. Частина (116) активації елемента (114) приводу має поверхню (118) захоплення і бік (119) подачі. Для підвищення міри інтуїтивності виконання операцій з пристроєм в частині (103) основного корпусу, у разі необхідності, може бути передбачений отвір-вікно, через яке можна розглядати передбачені на елементі (114) приводу, у разі необхідності, графічні індикатори стану. Далі буде описана робота пристрою для пода 97260 14 чі ліків відповідно до даного винаходу. Для встановлення дози користувач захоплює поверхні (118) захоплення елемента (114) приводу. Користувач потім витягує елемент (114) приводу в проксимальному напрямку з частини (103) основного корпусу, переміщуючи, таким чином, зубчасту рейку (115) в проксимальному напрямку. Проксимальний рух зубчастої рейки (115) приводить до обертання зубчастої передачі (113) і переміщування її проксимально, завдяки зачепленню зубців зубчастої передачі (113) із зубцями зубчастої рейки (115) і зубцями гнучкої зубчастої рейки (108) внутрішнього корпусу (107). Проксимальний рух поршневого штока (110) запобігається в результаті взаємодії засобу (121) защіпки внутрішнього корпусу (107) з набором зубців (109) поршневого штока (110). Коли елемент (114) приводу переміщується в проксимальному напрямку відносно поршневого штока (110), вісь (128) зубчастої передачі (113) змішується поперечно в результаті взаємодії з набором зубців (109) поршневого штока (110), відхиляючи, таким чином, гнучку зубчасту рейку (108) внутрішнього корпусу (107). Проксимальне переміщування елемента (114) приводу обмежується напрямними пазами (не показані) внутрішнього корпусу (107). У кінці переміщування елемента (114) приводу вісь (128) зубчастої передачі (113) зачеплюється з наступним послідовно розташованим зубцем набору зубців (109) поршневого штока (110), як позначено на фіг. 5. Дія осі (128) зубчастої передачі (113), яка примусово зачеплюється з набором зубців (109) поршневого штока (110) під дією сили, що передається гнучкою зубчастою рейкою (108) внутрішнього корпусу (107), створює відчутний і тактильний зворотній зв'язок для користувача, для позначення, що доза була встановлена. Крім того, візуальний зворотній зв'язок, що стосується встановлення дози, у разі необхідності, може бути представлений графічним індикатором стану, який передбачений в елементі (114) приводу, який можна проглядати через необов'язкове отвір - вікно в частині (103) основного корпусу. Після встановлення дози користувач може потім подавати цю дозу шляхом натиснення на бік (119) подачі частини (116) активації елемента (114) приводу. В результаті такої дії елемент (114) приводу і зубчаста рейка (115) перемішуються вздовж осі в дистальному напрямку відносно частини (103) основного корпусу. Оскільки зубці зубчастої передачі (113) зачеплені із зубцями зубчастої рейки (115) і зубцями гнучкої зубчастої рейки (108) внутрішнього корпусу (107), зубчаста передача (113) повертається і рухається в дистальному напрямку. Вісь (128) зубчастої передачі (113) зачеплена з набором зубців (109) поршневого штока (110), забезпечуючи, таким чином, поздовжнє переміщування поршневого штока (110) в дистальному напрямку відносно внутрішнього корпусу (107). Дистальний осьовий рух поршневого штока (110) приводить до того, що опорна поверхня (112) поршневого штока (110) впирається в поршень (105) картриджа (104), забезпечуючи подачу дози 15 медикаменту через прикріплену голку (не показана). Дистальне переміщування елемента (114) приводу обмежується напрямними пазами (не показані) внутрішнього корпусу (107). Відчутний і тактильний зворотній зв'язок, який означає, що доза була подана, забезпечується в результаті взаємодії засобу (121) защіпки внутрішнього корпусу (107) з набором зубців (109) поршневого штока (110). Крім того, візуальний зворотній зв'язок, що стосується подачі дози, у разі необхідності, може бути індицируваний графічним індикатором стану, який передбачений на елементі (114) приводу, який можна розглядати через необов'язкове отвір - вікно в частині (103) основного корпусу. Наступні дози можуть бути подані відповідно до необхідності, аж до заданої максимальної кількості доз. Приклад 3 На фіг. 6-7 показаний додатковий альтернативний варіант втілення пристрою для подачі ліків відповідно до даного винаходу. Пристрій (201) для подачі ліків містить частину (202) тримача картриджа і частину (203) основного (зовнішнього) корпусу. Проксимальний кінець частини (202) тримача картриджа і дистальний кінець основного корпусу (203) з'єднані разом за допомогою відповідного засобу, відомого фахівцеві в даній галузі техніки. У представленому варіанті втілення частина (202) тримача картриджа закріплена на дистальному кінці частини (203) основного корпусу. Картридж (204), з якого може бути подана множина доз медичного продукту, передбачений в частині (202) тримача картриджа. Поршень (205) утримується на проксимальному кінці картриджа (204). На дистальному кінці частини (202) тримача картриджа в ілюстрованому варіанті втілення передбачена дистальна нарізна зона (206), виконана з можливістю закріплення на ній відповідного вузла голки, для забезпечення можливості подачі медикаменту з картриджа (204). В ілюстрованому варіанті втілення в частині (203) основного корпусу, передбачений внутрішній корпус (207). Внутрішній корпус (207) закріплений із запобіганням обертанню і/або осьовому руху відносно частини (203) основного корпусу. У внутрішньому корпусі (207) передбачена фіксуюча точка (208), призначена для прикріплення шківа (240). Як альтернатива, внутрішній корпус (207) може бути сформований як єдина деталь з частиною (203) основного корпусу. Крім того, у внутрішньому корпусі (207) передбачений напрямний паз (не показаний) і засіб защіпки (не показано). Поршневий шток (210), що продовжується через основний корпус (203), має перший набір зубців (209) і другий набір зубців (211), що продовжується поздовжньо вздовж поверхні поршневого штока (210). Другий набір зубців (211) поршневого штока (210) продовжується через і зачеплюється із засобом защіпки (не показано) внутрішнього корпусу (207) для запобігання руху поршневого штока (210) в проксимальному напрямку під час установлення пристрою. Опорна поверхня (212), розташо 97260 16 вана на дистальному кінці поршневого штока (210), встановлена з приляганням до проксимального боку поршня (205). Шків (240), що містить ремінь (241) і колесо (242), розташований в каналі в поршневому штоці (210). Вісь (228) колеса (242) зачеплена з можливістю вивільнення з першим набором зубців (209) поршневого штока (210). Перший набір зубців (209) виконаний з можливістю забезпечення передачі зусилля поршневому штоку (210) в дистальному напрямку під час подачі і забезпечує відносний рух між шківом (240) і поршневим штоком (210) в проксимальному напрямку під час установлення. Зубці колеса (242) постійно зачеплені із зубцями ременя (241) шківа (240). Елемент (214) приводу продовжується аж до поршневого штока (210). Елемент (214) приводу містить точку (215) фіксації і частину (216) активації. Точка (215) фіксації і частина (216) активації закріплені один з одним для запобігання поворотному руху і/або осьовому руху між ними. Як альтернатива, елемент (214) приводу може являти собою унітарний компонент, що складається з інтегрованої точки (215) фіксації і частини (216) активації. Ремінь (241) шківа (240) прикріплений до елемента (214) приводу в точці (215) фіксації. Елемент (214) приводу має напрямний виступ (не показаний), який розташований в напрямному пазу (не показаний) внутрішнього корпусу (207). Це визначає протяжність дозволеного осьового руху елемента (214) приводу відносно частини (203) корпусу. У представленому варіанті втілення напрямний паз також запобігає обертальному руху елемента (214) приводу відносно частини (203) основного корпусу. Частина (216) активації елемента (214) приводу має поверхню (218) захоплення і бік (219) подачі. Для підвищення міри інтуїтивності роботи з пристроєм в частині (203) основного корпусу може бути передбачене необов'язкове отвір - вікно, через яке можна розглядати необов'язкові графічні індикатори стану, передбачені на елементі (214) приводу. Нижче буде описана робота пристрою для подачі ліків відповідно до даного винаходу. Для встановлення дози користувач захоплює поверхні (218) захоплення елемента (214) приводу. Користувач потім витягує елемент (214) приводу в проксимальному напрямку з частини (203) основного корпусу, переміщуючи, таким чином, точку (215) фіксації в проксимальному напрямку. Проксимальний рух елемента (214) приводу приводить до того, що колеса (242) шківа (240) будуть обертатися і рухатися проксимально під дією кріплення за допомогою ременя (241) шківа (240), як до точки (215) фіксації елемента (214) приводу, так і до точки (208) фіксації внутрішнього корпусу (207). Проксимальний рух поршневого штока (210) запобігається в результаті взаємодії засобу защіпки (не показана) внутрішнього корпусу (207) з другим набором зубців (211) поршневого штока (210). В міру того, як елемент (214) приводу переміщу 17 ється в проксимальному напрямку відносно поршневого штока (210), вісь (228) колеса (242) зміщується поперечно в результаті взаємодії з першим набором зубців (209) поршневого штока (210), відхиляючи таким чином стрічку (241) шківа (240). Проксимальне переміщування елемента (214) приводу обмежене напрямним пазом (не показаний) внутрішнього корпусу (207).На кінці переміщування елемента (214) приводу вісь (228) колеса (242) зачеплюється з наступним подальшим зубцем першого набору зубців (209) поршневого штока (210), як позначено на фіг. 7. Дія осі (228) колеса (242), яка безпосередньо зачеплюється з першим набором зубців (209) поршневого штока (210), під дією сили, що передається від ременя (241) шківа (240), формує відчутний і тактильний зворотній зв'язок для користувача, який означає, що була встановлена доза. Крім того, візуальний зворотній зв'язок, що стосується встановлення дози, у разі необхідності, може бути позначений графічним індикатором стану, який передбачений на елементі (214) приводу, який можна проглядати через необов'язкове отвір - вікно в частині (203) основного корпусу. Після встановлення дози, користувач може потім може подати цю дозу шляхом натиснення на бік (219) подачі частини (216) активації елемента (214) приводу. За допомогою такої дії елемент (214) приводу і точка (215) фіксації переміщуються вздовж осі в дистальному напрямку відносно частини (203) основного корпусу. Оскільки ремінь (241) шківа (240) закріплений в точці (215) фіксації елемента (214) приводу, і ремінь (241) шківа (240) також закріплений в точці (208) фіксації внутрішнього корпусу (207), колесо (242) шківа (240) обертається і перемішується в дистальному напрямку, завдяки зачепленню зубців ременя (241) із зубцями колеса (242). Вісь (228) колеса (242) шківа (240) зачеплюється з першим набором зубців (209) поршневого штока (210), забезпечуючи, таким чином, рух поршневого штока (210) вздовж осі в дистальному напрямку відносно внутрішнього корпусу (207). Дистальний осьовий рух поршневого штока (210) приводить до упора опорної поверхні (212) поршневого штока (210) в поршень (205) картриджа (204), забезпечуючи подачу дози медикаменту через прикріплену голку (не показана). Дистальне переміщування елемента приводу (214) обмежене напрямним пазом (не показаний) внутрішнього корпусу (207). Відчутний і тактильний зворотній зв'язок, призначений для позначення того, що доза була подана, забезпечується в результаті взаємодії засобу защіпки (не показана) внутрішнього корпусу (207) з другим набором зубців (211) поршневого штока (210). Крім того, у разі необхідності, візуальний зворотній зв'язок, що стосується видачі дози, може, у разі необхідності, бути позначений графічним індикатором стану, який передбачений на елементі (214) приводу, який можна бачити через необов'язкове отвір вікно в частині (203) основного корпусу. Наступні дози можуть бути подані відповідно до необхідності, аж до заданої максимальної кількості доз. 97260 18 Приклад 4 На фіг. 8-10 показаний додатковий альтернативний варіант втілення пристрою для подачі ліків відповідно до даного винаходу. Пристрій (301) подачі ліків містить частину (302) тримача картриджа і частину (303) основного (зовнішнього) корпусу. Проксимальний кінець частини (302) тримача картриджа і дистальний кінець основного корпусу (303) з'єднані разом за допомогою відповідного засобу, відомого фахівцеві в даній галузі техніки. У представленому варіанті втілення частина (302) тримача картриджа закріплена на дистальному кінці частини (303) основного корпусу. Картридж (304), з якого може бути подана певна кількість доз лікарського продукту, передбачений в частині (302) тримача картриджа. Поршень (305) утримується на проксимальному кінці картриджа (304). На дистальному кінці частини (302) тримача картриджа в представленому варіанті втілення передбачена дистальна нарізна зона (306), виконана з можливістю прикріплення до неї відповідного вузла голки (не показаний), для забезпечення можливості подачі медикаменту з картриджа (304). В ілюстрованому варіанті втілення в частині (303) основного корпусу передбачений внутрішній корпус (307). Внутрішній корпус (307) закріплений із запобіганням можливості обертання і/або осьового руху відносно частини (303) основного корпусу. У внутрішньому корпусі (307) передбачена точка (308) опори для кріплення важеля (340). Як альтернатива, внутрішній корпус (307) може бути сформований як єдина деталь з частиною (303) основного корпусу. Крім того, у внутрішньому корпусі (307) передбачені напрямні пази (не показані) і засіб (345) защіпки. Поршневий шток (310), що продовжується через основний корпус (303), має перший набір надрізів (309 і 309') і другий набір надрізів (311 і 311'). які продовжуються поздовжньо вздовж поверхонь поршневого штока (310). Другий набір надрізів (311 і 311') поршневого штока (310) продовжується через і зачеплюється із засобом (345) защіпки внутрішнього корпусу (307) для запобігання руху поршневого штока (310) в проксимальному напрямку під час установлення пристрою. Опорна поверхня (312), розташована на дистальному кінці поршневого штока (310), встановлена так, що вона впирається у проксимальний бік поршня (305). Важіль (340), що містить множину виступів (341) і перший шарнір (342) і другий шарнір (343), розташований всередині каналу, всередині поршневого штока (310). Виступи (341) важеля (340) зачеплені з можливістю вивільнення з першим набором надрізів (309 і 309') поршневого штока (310). Перший набір надрізів (309 і 309') виконаний з можливістю передачі зусилля поршневому штоку (310) в дистальному напрямку під час подачі і забезпечує можливість відносного руху між важелем (340) і поршневим штоком (310) в проксимальному напрямку під час установлення. Перший шарнір (342) важеля (340) прикріплений до точки (308) опори внутрішнього корпусу (307) для забезпечення шарнірного руху між ними. 19 Елемент (314) приводу продовжується до поршневого штока (310). Елемент (314) приводу містить паз (315) і частину (316) активації. Паз (315) і частина (316) активації з'єднані один з одним для запобігання обертанню і/або осьовому руху між ними. Як альтернатива, елемент (314) приводу може бути виконаний як єдиний компонент, що складається з об'єднаного паза (315) і частини (316) активації. Другий шарнір (343) важеля (340) розташований всередині паза (315) елемента (314) приводу. Паз (315) елемента (314) приводу виконаний з можливістю забезпечення поперечного руху, але не поздовжнього руху другого шарніра (343) важеля (340) відносно елемента (314) приводу. Елемент (314) приводу має напрямні виступи (346), які розташовуються в напрямних пазах (не показані) внутрішнього корпусу (307). Це визначає ступінь допустимого осьового руху елемента (314) приводу відносно частини (303) корпусу. У представленому варіанті втілення напрямні пази також запобігають обертальному руху елемента (314) приводу відносно частини (303) основного корпусу. Частина (316) активації елемента (314) приводу має поверхню (318) захоплення і бік (319) подачі. Для підвищення інтуїтивності роботи з пристроєм в частині (303) основного корпусу може бути передбачене необов'язкове отвір - вікно, через яке можна бачити необов'язкові графічні індикатори стану, передбачені на елементі (314) приводу. Робота пристрою для подачі ліків відповідно до даного винаходу буде описана нижче. Для того, щоб встановити дозу, користувач захоплює поверхні (318) захоплення елемента (314) приводу. Користувач потім витягує елемент (314) приводу в проксимальному напрямку від частини (303) основного корпусу, переміщуючи, таким чином, точки (315) фіксації в проксимальному напрямку. Проксимальний рух елемента (314) приводу приводить до повороту важеля (340) навколо точки (308) опори внутрішнього корпусу (307) в проксимальному напрямку, завдяки тому, що другий шарнір (343) важеля (340) знаходиться всередині паза (315) елемента (314) приводу. Проксимальний рух поршневого штока (310) запобігається в результаті взаємодії засобу (345) защіпки внутрішнього корпусу (307) з другим набором надрізів (311 і 311') поршневого штока (310). В міру того, як елемент (314) приводу перемішується в проксимальному напрямку відносно поршневого штока (310), виступи (341) важеля (340) зміщаються поперечно в результаті взаємодії з першим набором надрізів (309 і 309') поршневого штока (310). Проксимальне переміщування елемента (314) приводу обмежено напрямними пазами (не показані) внутрішнього корпусу (307). В кінці переміщування елемента (314) приводу виступи (341) важеля (340) зачіплюються з наступним послідовним надрізом першого набору надрізів (309 і 309') поршневого штока (310), як позначено на фіг. 10. Дія виступів (341) важеля (340), що негайно зачеплю 97260 20 ється з першим набором надрізів (309 і 309') поршневого штока (310) під дією сили, що забезпечується поперечним відхиленням важеля (340), формує відчутний і тактильний зворотній зв'язок для користувача, який означає, що була встановлена доза. Крім того, у разі необхідності, візуальний зворотній зв'язок, що стосується встановлення дози, у разі необхідності, може бути позначений графічним індикатором стану, який передбачений на елементі (314) приводу, який можна проглядати через необов'язкове отвір - вікно в частині (303) основного корпусу. Після встановлення дози, користувач може потім подати цю дозу шляхом натиснення на бік (319) подачі з частини (316) активації елемента (314) приводу. В результаті такої дії елемент (314) приводу і паз (315) переміщуються вздовж осі в дистальному напрямку відносно частини (303) основного корпусу. Оскільки другий шарнір (343) важеля (340) розташований в пазу (315) елемента (314) приводу, важіль (340) повертається навколо точки (308) опори внутрішнього корпусу (307) в дистальному напрямку. Виступи (341) важеля (340) зачіплюються з першим набором надрізів (309 і 309') поршневого штока (310), забезпечуючи, таким чином, осьове переміщування поршневого штока (310) в дистальному напрямку відносно внутрішнього корпусу (307). Дистальне осьове переміщування поршневого штока (310) приводить до того, що опорна поверхня (312) поршневого штока (310) впирається в поршень (305) картриджа (304), забезпечуючи подачу дози медикаменту через прикріплену голку (не показана). Дистальне переміщування елемента (314) приводу обмежене напрямними пазами (не показані) внутрішнього корпусу (307). Відчутний і тактильний зворотній зв'язок, який вказує, що доза була подана, забезпечується в результаті взаємодії засобу (345) защіпки з внутрішнього корпусу (307) з другим набором надрізів (311 і 311') поршневого штока (310). Крім того, у разі необхідності, візуальний зворотній зв'язок, що стосується видачі дози, може в бути позначений за допомогою графічного індикатора стану, який передбачений на елементі (314) приводу, який можна бачити через необов'язкове отвір - вікно в частині (303) основного корпусу. Наступні дози можуть бути подані відповідно до необхідності, аж до заданої максимальної кількості доз. Приклад 5 На фіг. 11-12 показаний додатковий альтернативний варіант втілення пристрою для подачі ліків відповідно до даного винаходу. Пристрій (401) для подачі ліків містить частину (402) тримача картриджа і частину (403) основного (зовнішнього) корпусу. Проксимальний кінець частини (402) тримача картриджа і дистальний кінець основного корпусу (403) з'єднані разом за допомогою відповідного засобу, відомого фахівцеві в даній галузі техніки. У представленому варіанті втілення частина (402) тримача картридж з'єднана з дистальним кінцем частини (403) основного корпусу. 21 Картридж (404), з якого можна подавати множину доз лікарського продукту, передбачений в частині (402) тримача картриджа. Поршень (405) утримується на проксимальному кінці картриджа (404). Знімний ковпачок (422) утримується з можливістю його зніму зверху дистального кінця частини (402) тримача картриджа. У знімному ковпачку (422), у разі необхідності, передбачені один або більше отворів - вікон, через які можна бачити положення поршня (405) в картриджі (404). На дистальному кінці частини (402) тримача картриджа в представленому варіанті виконання передбачена дистальна нарізна зона (406), виконана з можливістю кріплення на ній відповідного вузла голки (не показаний), для забезпечення можливості подачі медикаменту з картриджа (404). У представленому варіанті втілення частини (403) основного корпусу передбачений внутрішній корпус (407). Обертальний і/або осьовий рух внутрішнього корпусу (407) відносно частини (403) основного корпусу запобігається. У внутрішньому корпусі (407) передбачена точка (408) опори. Як альтернатива, внутрішній корпус (407) може бути сформований як єдина деталь з частиною (403) основного корпусу. Крім того, у внутрішньому корпусі (407) передбачена множина напрямних виступів (не показані) і засіб защіпки (не показаний). Засіб защіпки може являти собою єдину частину з внутрішнім корпусом (407) або може бути виконаний як окремий компонент, як представлено. Поршневий шток (410), який продовжується через основний корпус (403), має перший набір надрізів (не показаний), що продовжуються поздовжньо вздовж зовнішніх поверхонь поршневого штока (410). Другий набір надрізів (411) продовжується поздовжньо вздовж внутрішніх поверхонь поршневого штока (410). Перший набір надрізів поршневого штока (410) продовжується через і зачеплений із засобом защіпки внутрішнього корпусу (407) для запобігання руху поршневого штока (410) в проксимальному напрямку під час установлення пристрою. Опорна поверхня (412), розташована на дистальному кінці поршневого штока (410), встановлена так, що вона впирається у проксимальний бік поршня (405). У представленому варіанті втілення поздовжній проміжок першого набору надрізів і другого набору надрізів (411), по суті, однакові. Вузол (413) важеля, що складається з тримача (428) і важеля (427), що вільно обертається всередині тримача (428), розташований всередині каналу в поршневому штоці (410). На важелі (427) передбачений перший шарнір (442) і другий шарнір (443). Важелі (429) защіпки, розташовані на тримачі (428), зачеплені з можливістю вивільнення з другим набором надрізів (411) поршневого штока (410). Важелі (429) защіпки тримача (428) виконані з можливістю передачі зусилля до поршневого штока (410) в дистальному напрямку під час подачі і забезпечення відносного руху між вузлом (413) важеля і поршневим штоком (410) в проксимальному напрямку під час установлення. Перший шарнір (442) важеля (427) прикріплений до точки (408) опори внутрішнього корпусу (407) з можливі 97260 22 стю поворотного руху між ними. Елемент (414) приводу продовжується навколо поршневого штока (410). Елемент (414) приводу містить частину (415) з пазами і частину (416) активації. Частина (415) з пазами і частина (416) активації з'єднані одна з одною для запобігання обертальному і/або осьовому руху між ними. Як альтернатива, елемент (414) приводу може бути виконаний як єдиний компонент, що складається з об'єднаної частини (415) з пазами і частини (416) активації. На частині (415) з пазами виконаний паз (417), який, по суті, перпендикулярний основній осі елемента (414) приводу. Другий шарнір (443) важеля (427) розташований всередині паза (417) внутрішнього корпусу (407). Паз (415) елемента (414) приводу виконаний з можливістю поперечного перемішування, але без поздовжнього переміщування другого шарніра (443) важеля (427) відносно елемента (414) приводу. Елемент (414) приводу має множину напрямних пазів (не показані), в яких розташовані напрямні виступи (не показані) внутрішнього корпусу (407). Ці напрямні пази визначають ступінь дозволеного осьового руху елемента (414) приводу відносно частини (403) корпусу. У представленому варіанті втілення напрямні пази також запобігають обертальному руху елемента (414) приводу відносно частини (403) основного корпусу. Частина (416) активації елемента (414) приводу має множину поверхонь (418) захоплення і бік (419) подачі. Для підвищення інтуїтивності роботи з пристроєм в частині (403) основного корпусу може бути передбачене необов'язкове отвір - вікно, через яке можна бачити необов'язкові графічні індикатори стану, передбачені на елементі (414) приводу. Робота пристрою для подачі ліків відповідно до даного винаходу буде описана нижче. Для встановлення дози користувач захоплює поверхні (418) захоплення елемента (414) приводу. Користувач потім витягує елемент (414) приводу в проксимальному напрямку частини (403) основного корпусу, переміщуючи, таким чином, частину (415) з пазом в проксимальному напрямку. Проксимальне переміщування елемента (414) приводу забезпечує поворот важеля (427) навколо точки (408) опори внутрішнього корпусу (407) в проксимальному напрямку, через розташування другого шарніра (443) з важеля (427) всередині паза (417) елемента (414) приводу. Проксимальне переміщування поршневого штока (410) запобігається в результаті взаємодії засобу защіпки (не показаний) внутрішнього корпусу (407) з першим набором надрізів (не показаний) поршневого штока (410). В міру того, як елемент (414) приводу переміщується в проксимальному напрямку відносно поршневого штока (410), важелі (429) защіпки тримача (428) зміщаються всередину в результаті взаємодії з другим набором надрізів (411) поршневого штока (410). Проксимальне переміщування елемента (414) приводу обмежується напрямними пазами (не по 23 казані) частини (415) з пазом. У кінці переміщування елемента (414) приводу важелі (429) защіпки тримача (428) зачіплюються з наступним послідовним надрізом другого набору надрізів (411) поршневого штока (410), як позначено на фіг. 12. Дія важелів (429) защіпки тримача (428), що безпосередньо з'єднуються з другим набором надрізів (411) поршневого штока (410), формує відчутний і тактильний зворотній зв'язок для користувача, який означає, що була встановлена доза. Крім того, у разі необхідності, може бути позначений візуальний зворотній зв'язок, що стосується встановлення дози з використанням графічного індикатора стану, який передбачений в елементі (414) приводу, який можна бачити через необов'язкове отвір - вікно в частині (403) основного корпусу. Після встановлення дози, користувач може потім подати цю дозу, шляхом натиснення на бік (419) видачі частини (416) активації елемента (414) приводу. В результаті такої дії елемент (414) і приводу частини (415) з пазом перемішується вздовж осі в дистальному напрямку відносно частини (403) основного корпусу. Оскільки другий шарнір (443) важеля (427) розташований всередині паза (417) елемента (414) приводу, важіль (427) повертається навколо точки (408) опори внутрішнього корпусу (407) в дистальному напрямку. Оскільки важелі (429) защіпки тримача (428) вузла 97260 24 (413) важеля зачеплені з другим набором надрізів (411) поршневого штока (410), забезпечується поздовжній рух поршневого штока (410) в дистальному напрямку відносно внутрішнього корпусу (407). Дистальний осьовий рух поршневого штока (410) приводить до того, що опорна поверхня (412) поршневого штока (410) впирається в поршень (405) картриджа (404), забезпечуючи подачу дози медикаменту через прикріплену голку. Дистальне переміщування елемента (414) приводу обмежується напрямними пазами (не показані) частини (415) з пазом. Відчутний і тактильний зворотній зв'язок, який вказує, що доза була подана, забезпечується в результаті взаємодії засобу защіпки (не показаний) внутрішнього корпусу (407) з першим набором надрізів (не показані) поршневого штока (410). Крім того, візуальний зворотній зв'язок, що стосується подачі дози, у разі необхідності, може бути позначений графічним індикатором стану, який передбачений на елементі (414) приводу, який можна бачити через необов'язкове отвір - вікно в частині (403) основного корпусу. Додаткові дози можуть бути подані відповідно до необхідності, аж до заданої максимальної кількості доз. 25 Комп’ютерна верстка Д. Шеверун 97260 Підписне 26 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
