Верхня кришка для пральної машини

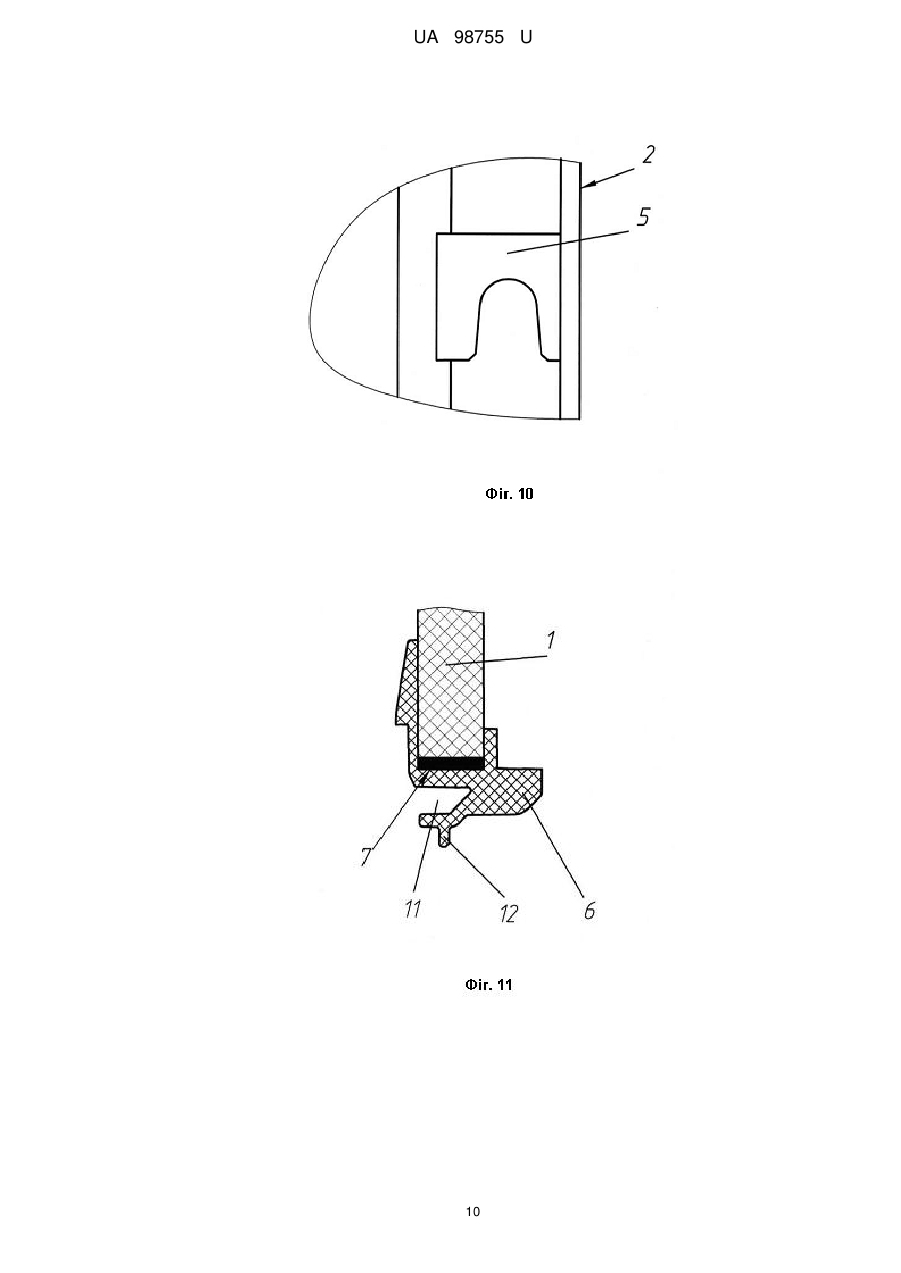

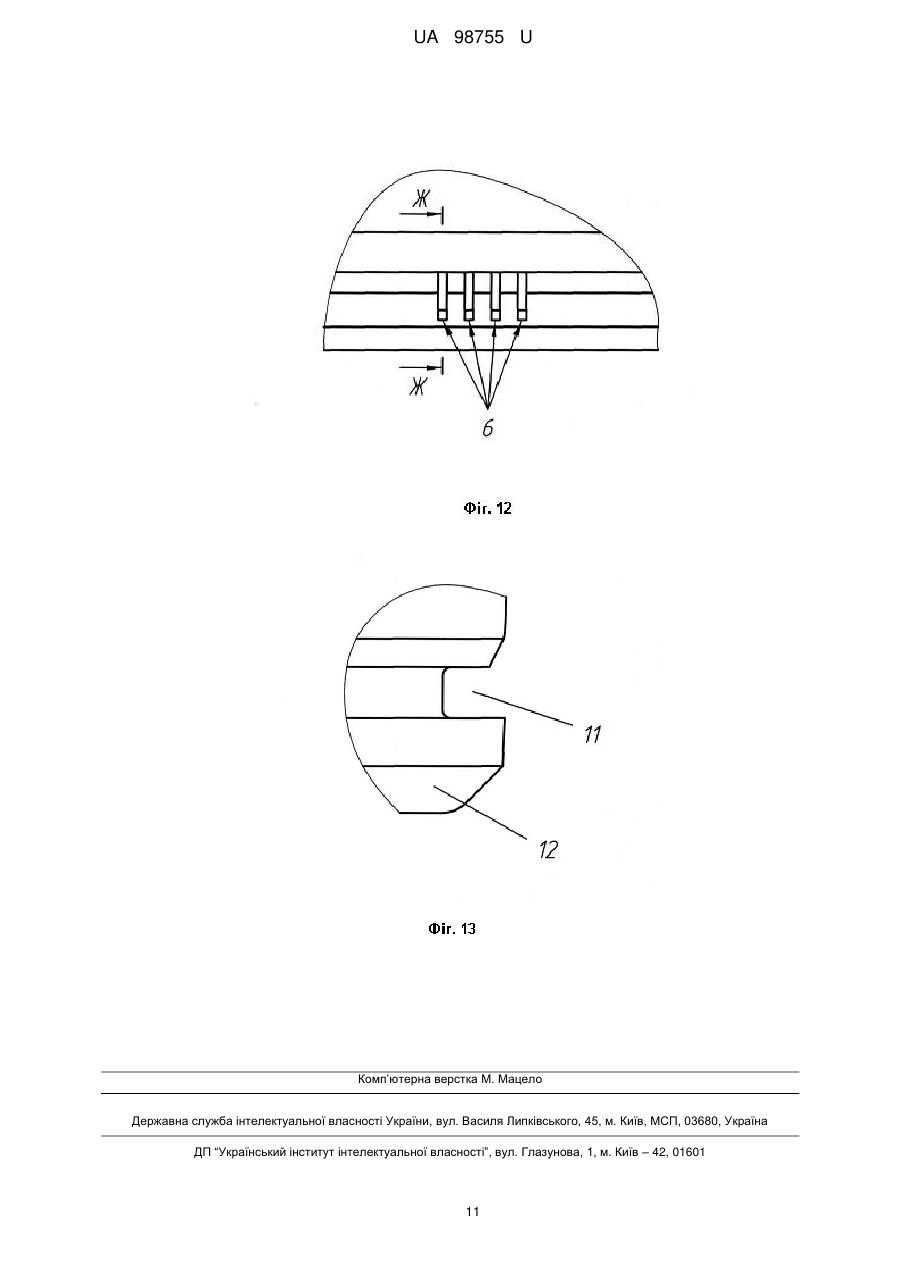

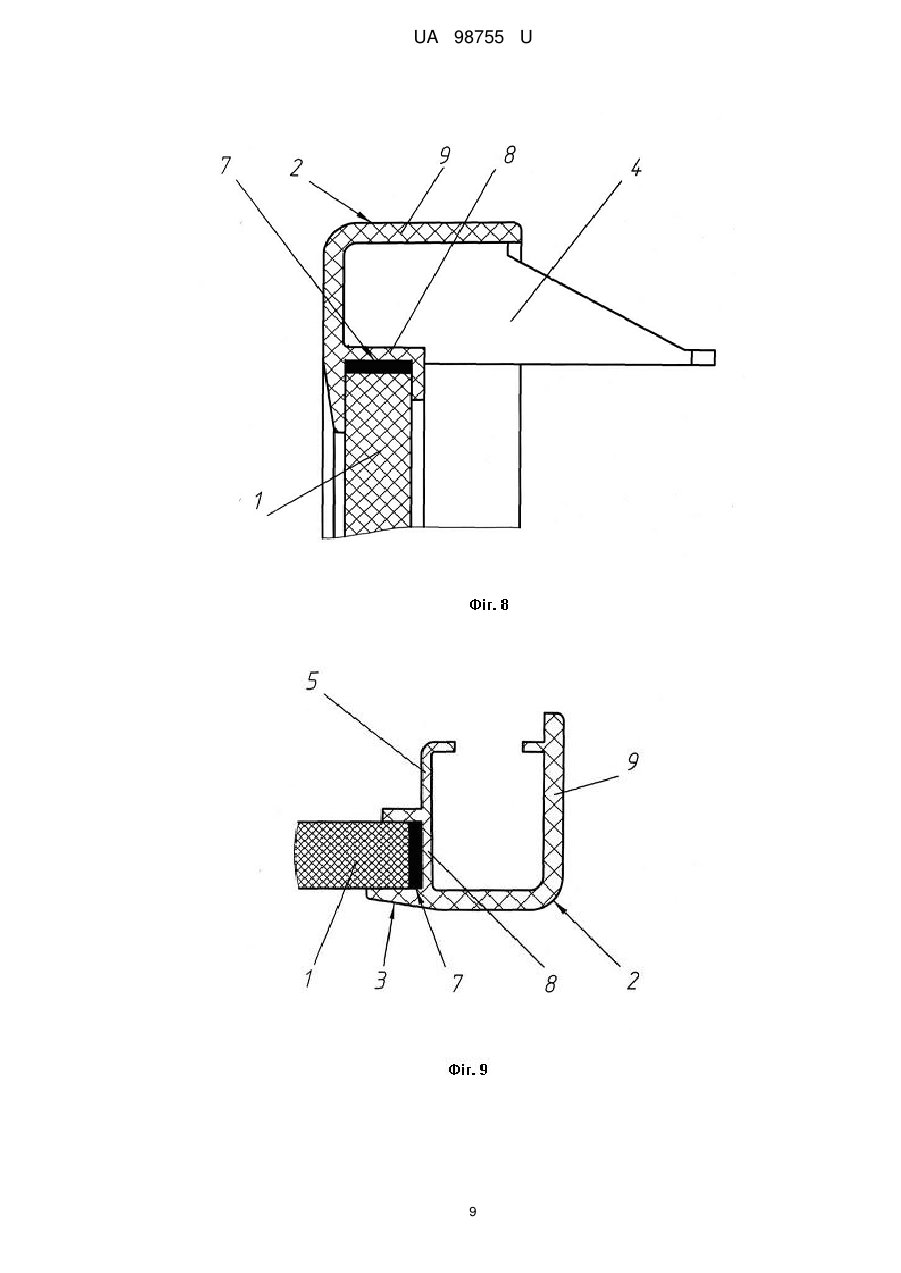

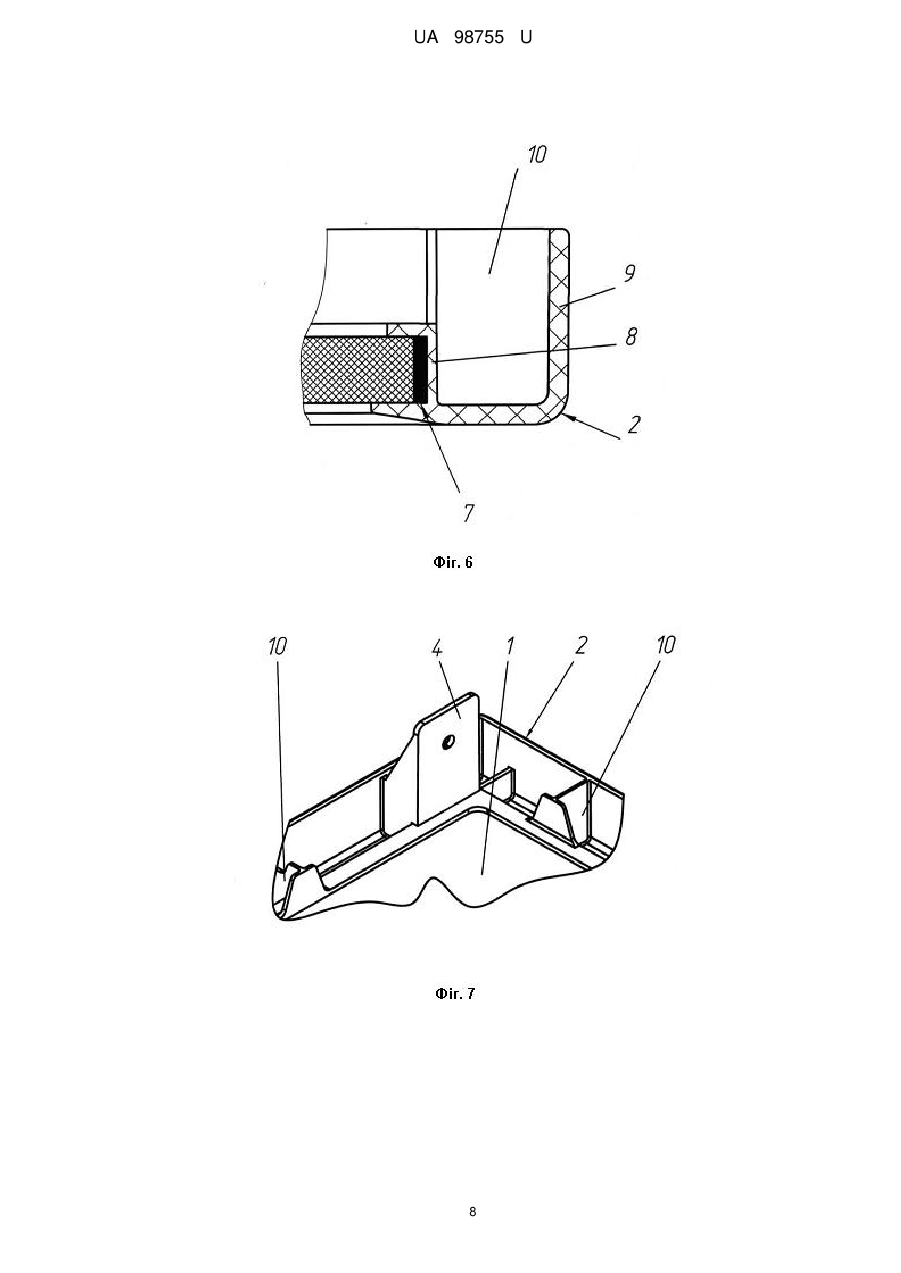

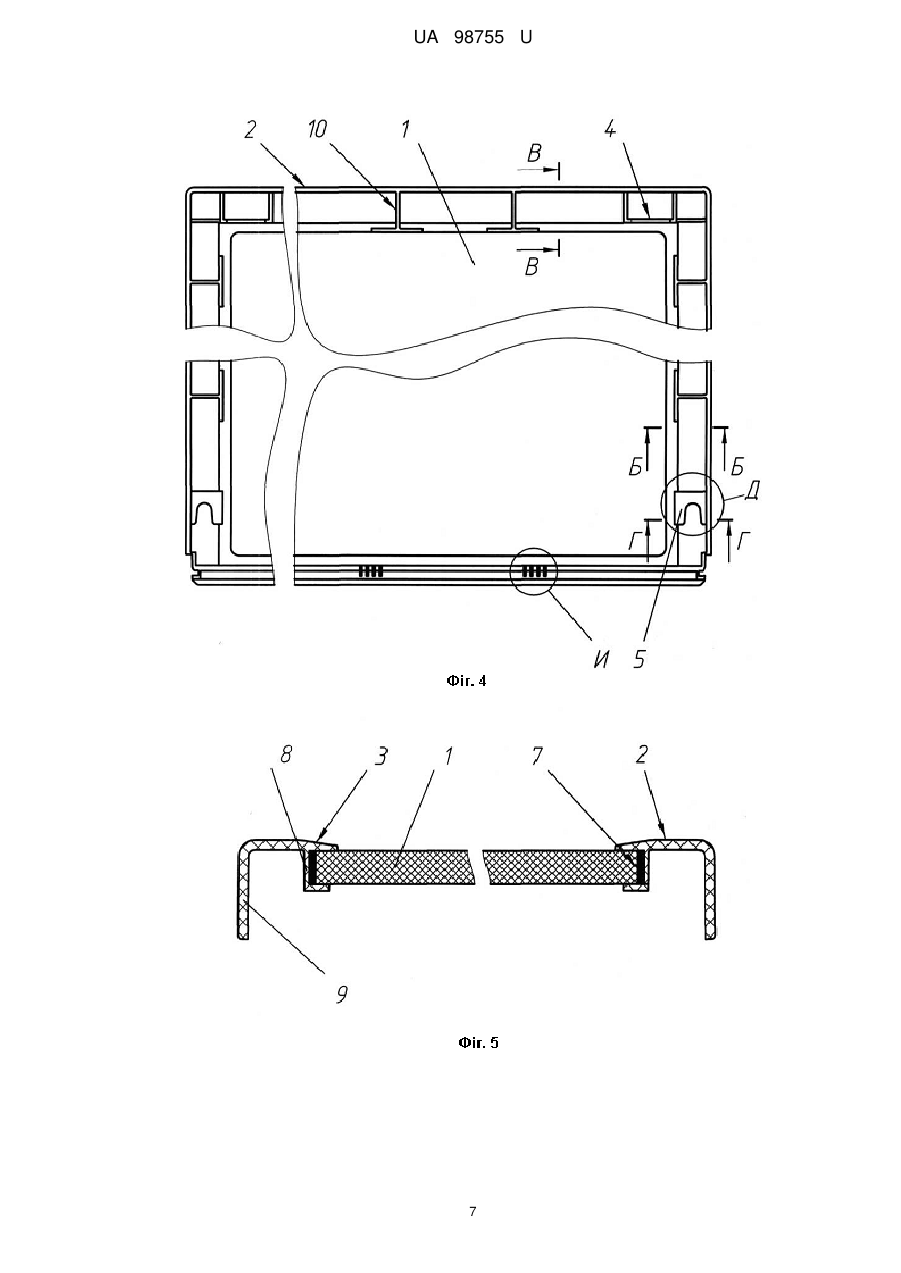

Реферат: Верхня кришка для пральної машини, що містить пластину з деревностружкової плити з ламінуючим покриттям і окантовувальну рамку. Знизу окантовувальної рамки виконані два елементи кріплення і два установлювальні елементи, Додатково містить два елементи фіксації лотка для мийного засобу, виконаних на нижній поверхні передньої сторони окантовувальної рамки. Кожний елемент фіксації лотка для мийного засобу виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині. Торці пластини з деревностружкової плити з ламінуючим покриттям покриті захисним або зв'язуючим матеріалом, або їх сумішшю, Бічні і задня сторони окантовувальної рамки в поперечному перерізі виконані у формі П-подібного профілю. Елементи кріплення виконані на задній стороні окантовувальної рамки, кожний елемент кріплення виконаний П-подібної форми з боковинами трикутної форми. Установлювальний елемент виконаний у вигляді L-подібного ребра. Передня сторона окантовувальної рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні. На верхній і поверхнях торців передньої сторони окантовувальної рамки виконаний суцільний паз. На зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості. UA 98755 U (54) ВЕРХНЯ КРИШКА ДЛЯ ПРАЛЬНОЇ МАШИНИ UA 98755 U UA 98755 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пральної машини, а саме до верхньої кришки для пральної машини, а також придатна для кришок побутових пристроїв, зокрема кришок посудомийних машин. Відома стільниця для пральної машини, що містить пластину з деревностружкової плити (ДСП) і окантовувальну порожнисту пластмасову рамку, отриману литвом під тиском. [1] Недоліком такої стільниці є складність виготовлення, оскільки необхідне спеціальне устаткування для отримання порожнистої окантовувальної рамки і великий відсоток бракованих виробів. Відома стільниця для побутової пральної машини, що містить пластину з ДСП з ламінуючим покриттям і окантовувальну рамку, виконану з пластмаси у вигляді суцільнолитої деталі шляхом її литва в прес-формі під тиском. Окантовувальна рамка жорстко сполучена з пластиною з ДСП. Знизу окантовувальної рамки розташовані елементи кріплення. [2] Недоліком даної стільниці є те, що плита з ДСП не має достатню міцність і вимагає збільшувати товщину плити, щоб вона витримувала навантаження. Унаслідок того, що кришка має великі габаритні розміри, а при охолодженні литого матеріалу виникають значні усадки, що приводить до викривлення і скручування пластини з ДСП і окантовувальної рамки. Відома верхня кришка для пральної машини, що містить пластину з ДСП з ламінуючим покриттям і окантовувальну рамку, виконану з литого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її литва в прес-формі під тиском. Окантовувальна рамка жорстко сполучена з пластиною з ДСП з ламінуючим покриттям П-подібним зв'язуючим профілем, виконаним на внутрішньому контурі окантовувальної рамки. Окантовувальна рамка містить два елементи кріплення і два установлювальні елементи, розташовані знизу окантовувальної рамки, а також опорний елемент, підтримуючий пластину з ДСП з ламінуючим покриттям. [3] Недоліком даної кришки є ненадійність елементів кріплення і установлювальних елементів, оскільки в процесі експлуатації при навантаженнях вони ламаються. Додатково в самій пральній машині потрібна наявність елементів кріплення лотка для мийного засобу. Дана кришка вимагає також додаткових виробничих витрат на збирання кришки, оскільки вимагається встановити і закріпити опорний елемент. Наявність опорного елемента збільшує вагу і кількість матеріалу для виробництва кришки. Конструктивне виконання окантовувальної рамки і зв'язуючого профілю не забезпечують виконання заданих геометричних розмірів, оскільки при охолодженні литого матеріалу виникають значні усадки, що призводить до викривлення і скручування пластини з ДСП з ламінуючим покриттям і окантовувальної рамки. Задачею корисної моделі є підвищення якості і зниження виробничих витрат. Технічний результат полягає в підвищенні якості, зменшенні ваги, зниженні матеріаломісткості і спрощенні процесу виготовлення. Поставлена задача вирішується тим, що верхня кришка для пральної машини, що містить пластину з ДСП з ламінуючим покриттям і окантовувальну рамку, виконану з литого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її литва в прес-формі під тиском, окантовувальна рамка жорстко сполучена з пластиною з ДСП з ламінуючим покриттям по контуру П-подібним зв'язуючим профілем, виконаним на внутрішньому контуру окантовувальної рамки, знизу окантовувальної рамки виконані два елементи кріплення і два установлювальні елементи, згідно з корисною моделлю, додатково містить два елементи фіксації лотка для мийного засобу, виконаних на нижній поверхні передньої сторони окантовувальної рамки, кожний елемент фіксації лотка для мийного засобу виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині, торці пластини з ДСП з ламінуючим покриттям покриті захисним або зв'язуючим матеріалом, або їх сумішшю, бічні і задня сторони окантовувальної рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня полиця П-подібного профілю виконана коротше зовнішній, знизу бічних і задній сторін окантовувальної рамки виконані ребра жорсткості Т-подібної форми, кожне ребро жорсткості Тподібної форми своєю поперечною полицею сполучено з внутрішньою полицею бічної або задньої сторони, а перпендикулярною полицею - з внутрішньою поверхнею П-подібного профілю відповідної бічної або задньої сторони, передня сторона окантовувальної рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні, на верхній і поверхнях торців передньої сторони окантовувальної рамки виконаний суцільний паз, розташований паралельно передній стороні, на зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості, верхня поверхня окантовувальної рамки передньої сторони в поперечному перерізі виконана ступінчастою, елементи кріплення виконані на задній стороні окантовувальної рамки, кожний елемент кріплення виконаний П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею задньої сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею П 1 UA 98755 U 5 10 15 20 25 30 35 40 45 50 55 60 подібного профілю задньої сторони, установлювальні елементи виконані на бічних сторонах окантовувальної рамки, кожний установлювальний елемент виконаний у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, при цьому на горизонтальній полиці виконаний виріз U-подібної форми, верхня полиця зв'язуючого профілю виконана похилою всередину контуру, нижня полиця зв'язуючого профілю виконана товщиною, не менше 0,2 товщини пластини з ДСП з ламінуючим покриттям, верхня полиця зв'язуючого профілю виконана ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з ДСП з ламінуючим покриттям. Згідно з корисною моделлю, пластина з ДСП з ламінуючим покриттям виконана товщиною від 6 до 16 мм. Згідно з корисною моделлю, окантовувальна рамка виконана з литого полімерного матеріалу - АБС пластика або поліпропілену. Згідно з корисною моделлю як захисний матеріал використовують лак або фарбу, або ґрунтовку, а як зв'язуючий матеріал використовують клей. Вказані ознаки є істотними і ця сукупність ознак є достатньою для отримання вказаного технічного результату, у тому числі: - наявність пластини з ДСП з ламінуючим покриттям і окантовувальної рамки, виконаної з литного полімерного матеріалу у вигляді суцільнолитої деталі шляхом її литва в прес-формі під тиском, жорстке з'єднання окантовувальної рамки з пластиною з ДСП з ламінуючим покриттям по контуру П-подібним зв'язуючим профілем, виконаним на внутрішньому контурі окантовувальної рамки, наявність двох елементів кріплення і двох установлювальних елементів, виконаних знизу окантовувальної рамки; - наявність додатково двох елементів фіксації лотка для мийного засобу, виконаних на нижній поверхні передньої сторони окантовувальної рамки, кожний з яких виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині; - покриття торців пластини з ДСП з ламінуючим покриттям захисним або зв'язуючим матеріалом, або їх сумішшю; - виконання бічних і задній сторін окантовувальної рамки в поперечному перерізі у формі Пподібного профілю і виконання внутрішньої полиці П-подібного профілю коротше зовнішньої; - виконання знизу бічних і задній сторін окантовувальної рамки ребер жорсткості Т-подібної форми, кожне з яких своєю поперечною полицею сполучене з внутрішньою полицею бічної або задньої сторони, а перпендикулярною полицею сполучено з внутрішньою поверхнею Пподібногопрофілю відповідної бічної або задньої сторони; - виконання передньої сторони окантовувальної рамки в поперечному перерізі у формі прямокутника зі скосом назовні нижньої поверхні; - виконання на верхній і поверхнях торців передньої сторони окантовувальної рамки суцільного паза, розташованого паралельно передній стороні; - виконання на зовнішній бічній поверхні передньої сторони горизонтального ребра жорсткості, виконання верхньої поверхні окантовувальної рамки передньої сторони в поперечному перерізі ступінчастою; - виконання елементів кріплення на задній стороні окантовувальної рамки, виконання кожного елемента кріплення П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею задньої сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею П-подібного профілю задньої сторони; - виконання установлювальних елементів на бічних сторонах окантовувальної рамки, виконання кожного установлювального елемента у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, виконання на горизонтальній полиці вирізу U-подібної форми; - виконання верхньої полиці зв'язуючого профілю похилою всередину контуру; - виконання нижньої полиці зв'язуючого профілю товщиною, не менше 0,2 товщини пластини з ДСП з ламінуючим покриттям; - виконання верхньої полиці зв'язуючого профілю ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з ДСП з ламінуючим покриттям. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 - в перспективному зображенні представлена верхня кришка для пральної машини - вигляд зверху; на фіг. 2 - в перспективному зображенні представлена верхня кришка для пральної машини - вигляд знизу; 2 UA 98755 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 3 - вигляд зверху; на фіг. 4 - вигляд знизу; на фіг. 5 - переріз А-А на фіг. 3; на фіг. 6 - розріз Б-Б на фіг. 4; на фіг. 7 - в перспективному зображенні представлено винесення К на фіг. 2; на фіг. 8 - розріз В-В на фіг. 4; на фіг. 9 – переріз Г-Г на фіг. 4; на фіг. 10 - винесення Д на фіг. 4; на фіг. 11 - переріз Ж-Ж на фіг. 12; на фіг. 12 - винесення И на фіг. 4; на фіг. 13 - винесення Μ на фіг. 3. Верхня кришка для пральної машини містить пластину 1 з ДСП з ламінуючим покриттям, окантовувальну 2 рамку, виконану з литого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її литва в прес-формі під тиском. Окантовувальна 2 рамка жорстко сполучена по контуру з пластиною 1 з ДСП з ламінуючим покриттям П-подібним зв'язуючим 3 профілем. Пподібний зв'язуючий 3 профіль виконаний на внутрішньому контурі окантовувальної 2 рамки. На окантовувальній 2 рамці виконано два елементи кріплення 4, на задній стороні знизу, два установлювальних 5 елементи, на бічних сторонах знизу, два елементи фіксації 6 лотка для мийного засобу, на нижній поверхні передньої сторони окантовувальної 2 рамки. Кожний елемент фіксації 6 лотка для мийного засобу є виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині. Торці пластини 1 з ДСП з ламінуючим покриттям покриті захисним або зв'язуючим матеріалом, або їх сумішшю 7. Бічні і задня сторони окантовувальної 2 рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня 8 полиця П-подібного профілю виконана коротше зовнішньої 9 полиці. Знизу бічних і задній сторін окантовувальної 2 рамки виконані ребра жорсткості Т-подібної 10 форми. Кожне ребро жорсткості Т-подібної 10 форми своєю поперечною полицею сполучено з внутрішньою 8 полицею бічної або задньої сторони, а перпендикулярною полицею сполучено з внутрішньою поверхнею П-подібного профілю відповідної бічної або задньої сторони окантовувальної 2 рамки. Передня сторона окантовувальної 2 рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні. На верхній і поверхнях торців передньої сторони окантовувальної 2 рамки виконаний суцільний паз 11, розташований паралельно передній стороні окантовувальної 2 рамки. На зовнішній бічній поверхні передньої сторони виконано горизонтальне 12 ребро жорсткості. Верхня поверхня передньої сторони окантовувальної 2 рамки в поперечному перерізі виконана ступінчастою. Елементи кріплення 4 виконані на задній стороні окантовувальної 2 рамки знизу. Кожний елемент кріплення 4 виконаний П-подібної форми з боковинами трикутної форми. При цьому середня полиця елемента кріплення 4 має отвір і сполучена з внутрішньою 8 полицею задньої сторони, а боковини трикутної форми сполучені з внутрішньою поверхнею П-подібного профілю задньої сторони окантовувальної 2 рамки. Установлювальні 5 елементи виконані на бічних сторонах окантовувальної 2 рамки знизу. Кожний установлювальний 5 елемент виконаний у вигляді Lподібного ребра, сполученого вертикальною полицею з внутрішньою 8 полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої 9 полиці бічної сторони. На горизонтальній полиці установлювального 5 елемента виконаний виріз U-подібної форми. Верхня полиця зв'язуючого 3 профілю виконана похилою всередину контуру. Нижня полиця зв'язуючого 3 профілю виконана товщиною, не менше 0,2 товщини пластини 1 з ДСП з ламінуючим покриттям. Верхня полиця зв'язуючого 3 профілю виконана ширше за нижню полицю, верхня і нижня полиці зв'язуючого 3 профілю виконані шириною від 0,1 до 1,5 розміру товщини пластини 1 з ДСП з ламінуючим покриттям. Пластина 1 з ДСП з ламінуючим покриттям виконана товщиною від 6 до 16 мм. Окантовувальна 2 рамка виконана з литого полімерного матеріалу -АБС пластика або поліпропілену. Як захисний матеріал, нанесеного на торці пластини 1 з ДСП з ламінуючим покриттям, використовують лак або фарбу, або грунтовку, а як зв'язуючий матеріал використовують клей. Всі елементи окантовувальної 2 рамки виконані за одну технологічну операцію в процесі литва під тиском (зв'язуючий 3 профіль, елементи кріплення 4, установлювальні 5 елементи, елементи фіксації 6 лотка для мийного засобу, ребра жорсткості Т-подібної 10 форми, горизонтальне 12 ребро жорсткості). Верхню кришку для пральної машини виготовляють таким чином. На торці пластини 1 з ДСП з ламінуючим покриттям, з розмірами 500 на 300 мм і завтовшки 10 мм, наносять захисний матеріал 7, (лак) на основі швидкосохнучого розчинника. Залежно від технологічного процесу йому дають висохнути (чи ні). Потім пластину 1 з ДСП з ламінуючим 3 UA 98755 U 5 10 15 20 25 30 35 40 45 50 55 60 покриттям встановлюють в прес-форму (на кресленнях не показано) в строго певне місце. Стуляють прес-форму і сполучають пластину 1 з ДСП з ламінуючим покриттям з окантовувальної 2 рамкою в процесі литва окантовувальної 2 рамки в машині для литва Пподібним зв'язуючим 3 профілем. Всі елементи окантовувальної 2 рамки виконуються за одну технологічну операцію в процесі литва під тиском (зв'язуючий 3 профіль, елементи кріплення 4, установлювальні 5 елементи, елементи фіксації 6 лотка для мийного засобу, ребра жорсткості Т-подібної 10 форми, горизонтальне 12 ребро жорсткості). Таким же чином виготовляють верхню кришку для пральної машини, використовуючи різні матеріали і комбінації матеріалів: - пластину 1 з ДСП з ламінуючим покриттям, товщиною від 6 до 16 мм; - окантовувальну 2 рамку виконують з литого полімерного матеріалу - АБС пластика або поліпропілену; - торці пластини з ДСП з ламінуючим покриттям покривають сумішшю в будь-якому процентному співвідношенні захисного і зв'язуючого матеріалу, захисним або зв'язуючим матеріалом. Як захисний матеріал використовують лак або фарбу, або грунтовку. Як зв'язуючий матеріал використовують клей. Пропоноване виконання конструктивних елементів верхньої кришки для пральної машини і виконання вказаних їх розмірів приводить до підвищення якості, зменшення ваги, зниження матеріаломісткості і спрощення виготовлення при забезпеченні необхідних міцнісних властивостей і якісних характеристик, а також скорочує час загального виробничого циклу і енергоємність витрат для виготовлення кришки за рахунок зменшення кількості технологічних операцій і вживаного устаткування. Корисна модель може бути реалізована таким чином. Верхню кришку для пральної машини встановлюють у верхній частині корпусу (на фігурах не показано) пральної машини, фіксують установлювальні 5 елементи на боковинах корпусу пральної машини напроти їх елементів кріплення і приєднують кришку до корпусу елементами кріплення 4. Після установки кришки здійснюють подальше збирання пральної машини і її настройку. Джерела інформації: 1. Заявка на винахід ЕР 0680712. 2. Заявка на винахід ЕР 1544346. 3. Заявка на винахід WO 2005124008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Верхня кришка для пральної машини, що містить пластину з деревностружкової плити з ламінуючим покриттям і окантовувальну рамку, виконану з литого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її литва в прес-формі під тиском, окантовувальна рамка жорстко сполучена з пластиною з деревностружкової плити з ламінуючим покриттям по контуру П-подібним зв'язуючим профілем, виконаним на внутрішньому контурі окантовувальної рамки, знизу окантовувальної рамки виконані два елементи кріплення і два установлювальні елементи, яка відрізняється тим, що додатково містить два елементи фіксації лотка для мийного засобу, виконаних на нижній поверхні передньої сторони окантовувальної рамки, кожний елемент фіксації лотка для мийного засобу виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині, торці пластини з деревностружкової плити з ламінуючим покриттям покриті захисним або зв'язуючим матеріалом, або їх сумішшю, бічні і задня сторони окантовувальної рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня полиця П-подібного профілю виконана коротше зовнішньої, знизу бічних і задній сторін окантовувальної рамки виконані ребра жорсткості Т-подібної форми, кожне ребро жорсткості Тподібної форми своєю поперечною полицею сполучено з внутрішньою полицею бічної або задньої сторони, а перпендикулярною полицею - з внутрішньою поверхнею П-подібного профілю відповідної бічної або задньої сторони, передня сторона окантовувальної рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні, на верхній і поверхнях торців передньої сторони окантовувальної рамки виконаний суцільний паз, розташований паралельно передній стороні, на зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості, верхня поверхня окантовувальної рамки передньої сторони в поперечному перерізі виконана ступінчастою, елементи кріплення виконані на задній стороні окантовувальної рамки, кожний елемент кріплення виконаний П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею 4 UA 98755 U 5 10 15 задньої сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею Пподібного профілю задньої сторони, установлювальні елементи виконані на бічних сторонах окантовувальної рамки, кожний установлювальний елемент виконаний у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, при цьому на горизонтальній полиці виконаний виріз U-подібної форми, верхня полиця зв'язуючого профілю виконана похилою всередину контуру, нижня полиця зв'язуючого профілю виконана товщиною не менше 0,2 товщини пластини з деревностружкової плити з ламінуючим покриттям, верхня полиця зв'язуючого профілю виконана ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з деревностружкової плити з ламінуючим покриттям. 2. Кришка за п. 1, яка відрізняється тим, що пластина з деревностружкової плити з ламінуючим покриттям виконана товщиною від 6 до 16 мм. 3. Кришка за п. 1, яка відрізняється тим, що окантовувальна рамка виконана з литого полімерного матеріалу - АБС пластика або поліпропілену. 4. Кришка за п. 1, яка відрізняється тим, що як захисний матеріал використовують лак або фарбу, або ґрунтовку, а як зв'язуючий матеріал використовують клей. 5 UA 98755 U 6 UA 98755 U 7 UA 98755 U 8 UA 98755 U 9 UA 98755 U 10 UA 98755 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
