З’єднувальний пристрій для оптичних волокон і спосіб його монтажу

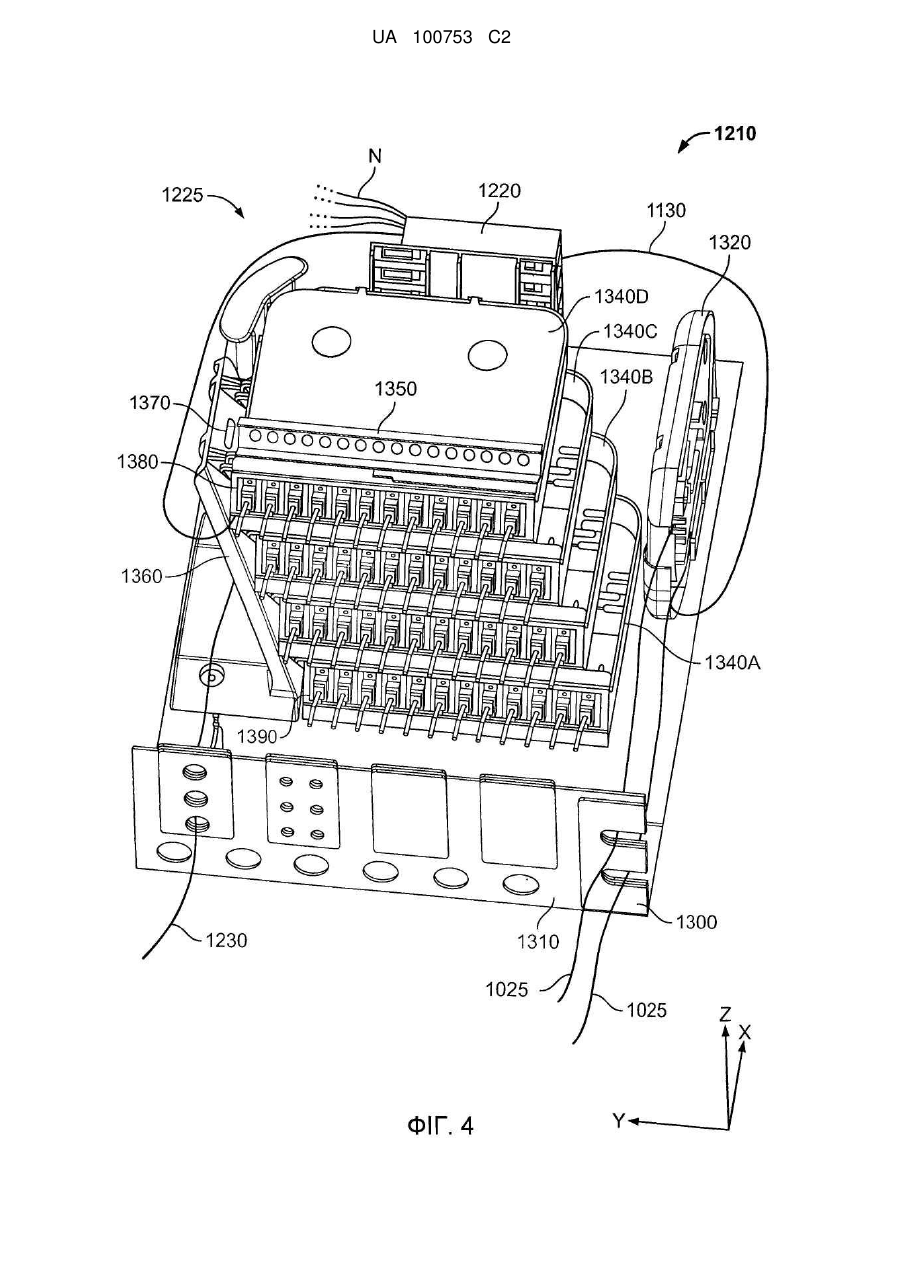

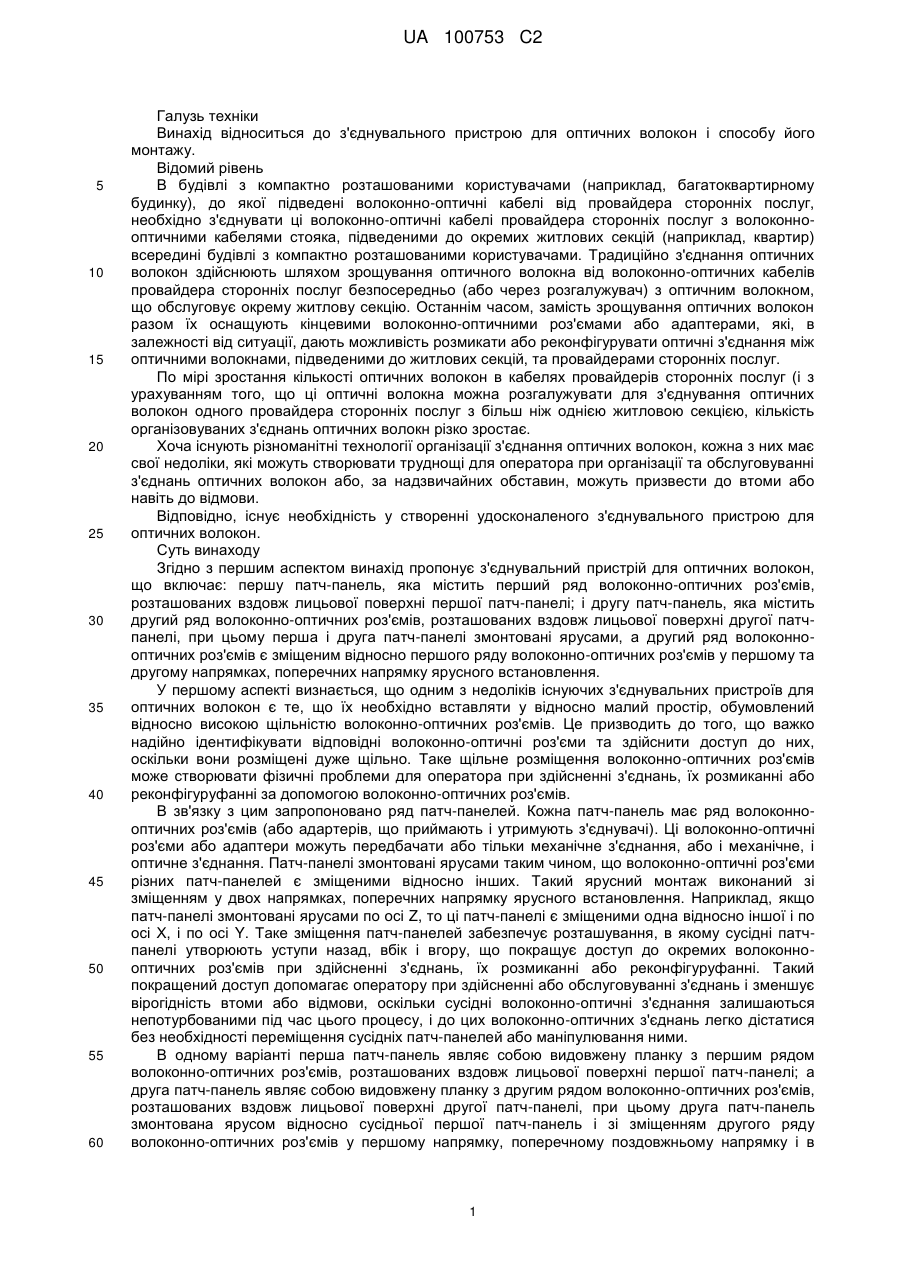

Реферат: Описано з'єднувальний пристрій для оптичних волокон і спосіб його монтажу. З'єднувальний пристрій для оптичних волокон включає першу патч-панель, яка містить перший ряд волоконнооптичних роз'ємів, розташованих вздовж лицьової поверхні першої патч-панелі; і другу патчпанель, яка містить другий ряд волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні другої патч-панелі, при цьому перша і друга патч-панелі змонтовані ярусами, а другий ряд волоконно-оптичних роз'ємів є зміщеним відносно першого ряду волоконно-оптичних роз'ємів у першому та другому напрямках, поперечних напрямку ярусного встановлення. Таке зміщення покращує доступ до окремих волоконно-оптичних роз'ємів. Такий покращений доступ допомагає оператору при здійсненні або обслуговуванні з'єднань і зменшує вірогідність втоми або відмови, оскільки сусідні волоконно-оптичні з'єднання залишаються непотурбованими під час цього процесу, і до цих волоконно-оптичних з'єднань легко дістатися без необхідності переміщення сусідніх патч-панелей або маніпулювання ними. UA 100753 C2 (12) UA 100753 C2 UA 100753 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до з'єднувального пристрою для оптичних волокон і способу його монтажу. Відомий рівень В будівлі з компактно розташованими користувачами (наприклад, багатоквартирному будинку), до якої підведені волоконно-оптичні кабелі від провайдера сторонніх послуг, необхідно з'єднувати ці волоконно-оптичні кабелі провайдера сторонніх послуг з волоконнооптичними кабелями стояка, підведеними до окремих житлових секцій (наприклад, квартир) всередині будівлі з компактно розташованими користувачами. Традиційно з'єднання оптичних волокон здійснюють шляхом зрощування оптичного волокна від волоконно-оптичних кабелів провайдера сторонніх послуг безпосередньо (або через розгалужувач) з оптичним волокном, що обслуговує окрему житлову секцію. Останнім часом, замість зрощування оптичних волокон разом їх оснащують кінцевими волоконно-оптичними роз'ємами або адаптерами, які, в залежності від ситуації, дають можливість розмикати або реконфігурувати оптичні з'єднання між оптичними волокнами, підведеними до житлових секцій, та провайдерами сторонніх послуг. По мірі зростання кількості оптичних волокон в кабелях провайдерів сторонніх послуг (і з урахуванням того, що ці оптичні волокна можна розгалужувати для з'єднування оптичних волокон одного провайдера сторонніх послуг з більш ніж однією житловою секцією, кількість організовуваних з'єднань оптичних волокн різко зростає. Хоча існують різноманітні технології організації з'єднання оптичних волокон, кожна з них має свої недоліки, які можуть створювати труднощі для оператора при організації та обслуговуванні з'єднань оптичних волокон або, за надзвичайних обставин, можуть призвести до втоми або навіть до відмови. Відповідно, існує необхідність у створенні удосконаленого з'єднувального пристрою для оптичних волокон. Суть винаходу Згідно з першим аспектом винахід пропонує з'єднувальний пристрій для оптичних волокон, що включає: першу патч-панель, яка містить перший ряд волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні першої патч-панелі; і другу патч-панель, яка містить другий ряд волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні другої патчпанелі, при цьому перша і друга патч-панелі змонтовані ярусами, а другий ряд волоконнооптичних роз'ємів є зміщеним відносно першого ряду волоконно-оптичних роз'ємів у першому та другому напрямках, поперечних напрямку ярусного встановлення. У першому аспекті визнається, що одним з недоліків існуючих з'єднувальних пристроїв для оптичних волокон є те, що їх необхідно вставляти у відносно малий простір, обумовлений відносно високою щільністю волоконно-оптичних роз'ємів. Це призводить до того, що важко надійно ідентифікувати відповідні волоконно-оптичні роз'єми та здійснити доступ до них, оскільки вони розміщені дуже щільно. Таке щільне розміщення волоконно-оптичних роз'ємів може створювати фізичні проблеми для оператора при здійсненні з'єднань, їх розмиканні або реконфігуруфанні за допомогою волоконно-оптичних роз'ємів. В зв'язку з цим запропоновано ряд патч-панелей. Кожна патч-панель має ряд волоконнооптичних роз'ємів (або адартерів, що приймають і утримують з'єднувачі). Ці волоконно-оптичні роз'єми або адаптери можуть передбачати або тільки механічне з'єднання, або і механічне, і оптичне з'єднання. Патч-панелі змонтовані ярусами таким чином,що волоконно-оптичні роз'єми різних патч-панелей є зміщеними відносно інших. Такий ярусний монтаж виконаний зі зміщенням у двох напрямках, поперечних напрямку ярусного встановлення. Наприклад, якщо патч-панелі змонтовані ярусами по осі Z, то ці патч-панелі є зміщеними одна відносно іншої і по осі Х, і по осі Y. Таке зміщення патч-панелей забезпечує розташування, в якому сусідні патчпанелі утворюють уступи назад, вбік і вгору, що покращує доступ до окремих волоконнооптичних роз'ємів при здійсненні з'єднань, їх розмиканні або реконфігуруфанні. Такий покращений доступ допомагає оператору при здійсненні або обслуговуванні з'єднань і зменшує вірогідність втоми або відмови, оскільки сусідні волоконно-оптичні з'єднання залишаються непотурбованими під час цього процесу, і до цих волоконно-оптичних з'єднань легко дістатися без необхідності переміщення сусідніх патч-панелей або маніпулювання ними. В одному варіанті перша патч-панель являє собою видовжену планку з першим рядом волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні першої патч-панелі; а друга патч-панель являє собою видовжену планку з другим рядом волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні другої патч-панелі, при цьому друга патч-панель змонтована ярусом відносно сусідньої першої патч-панель і зі зміщенням другого ряду волоконно-оптичних роз'ємів у першому напрямку, поперечному поздовжньому напрямку і в 1 UA 100753 C2 5 10 15 20 25 30 35 40 45 50 55 60 напрямку назад від першого ряду волоконно-оптичних роз'ємів, і зі зміщенням другого ряду волоконно-оптичних роз'ємів у другому напрямку, який співпадає з повздовжнім. В іншому варіанті друга патч-панель змонтована ярусом відносно сусідньої першої патчпанел і зі зміщенням другого ряду волоконно-оптичних роз'ємів у другому напрямку і розміщенням другого ряду волоконно-оптичних роз'ємів на одній лінії з ділянками між волоконно-оптичними роз'ємами першого ряду волоконно-оптичних роз'ємів. Крім того, сусідні патч-панелі розміщені таким чином, що волоконно-оптичні роз'єми чергових патч-панелей розташовані уступами, що збільшує простір навколо окремих волоконно-оптичних роз'ємів. Зрозуміло, що таке розташування додатково покращує ручний доступ до окремих волоконнооптичних роз'ємів і дає можливість зручно здійснювати комутаційні з'єднання без необхідності переміщення патч-панелей і з меншим ризиком порушення або пошкодження інших волоконнооптичних роз'ємів. Таке розташування особливо вигідне, коли з'єднувальний пристрій для оптичних волокон установлюють у відносно обмеженому просторі. Крім того, завдяки зміщенню волоконно-оптичних роз'ємів відносно сусідніх панелей поліпшується візуальний доступ до волоконно-оптичних роз'ємів, оскільки малоймовірно, що вони будуть затулятися будь-яким додатковим з'єднувачем, який зістиковується з волоконно-оптичним роз'ємом на суміжній панелі. Крім того, покращується візуальний доступ до маркування відповідних волоконнооптичних роз'ємів. В ще одному варіанті лицьові поверхні першої і другої патч-панелей розташовані з ухилом. Завдяки розташуванню з ухилом лицьової поверхні панелей додатково покращується візуальний доступ до волоконно-оптичних роз'ємів, а також до їхнього маркування. Крім того, завдяки розташуванню з ухилом лицьової поверхні панелей і самі волоконно-оптичні роз'єми стають розташованими з ухилом, отже стає легше з'єднувати оптичні волокна. В іншому варіанті кожний (і перший, і другий) ряд волоконно-оптичних роз'ємів виконаний з можливістю приймання волокна, що веде до відповідної житлової секції. В результаті, кожний волоконно-оптичний роз'єм можна з'єднувати з волокном, що веде до конкретної житлової секції. Це дає можливість швидко здійснити комутаційне з'єднання з волокном необхідної житлової секції. В ще одному варіанті перша і друга патч-панелі утворюють частину відповідних, першого і другого, лотків, кожний з яких виконаний з можливістю приймання волокон, що ведуть до відповідних житлових секцій. В результаті, патч-панелі можна виконувати за одне ціле з лотками для оптичних волокон, які приймають волокна, що ведуть до житлових секцій. Очевидно, що це забезпечує зручний робочий простір для з'єднання окремих волокон з окремими волоконно-оптичними роз'ємами відповідного лотка. В іншому варіанті перший і другий лотки шарнірно з'єднанні з опорною конструкцією, що дає можливість шарнірно відкидати перший і другий лотки з положення ярусної укладки. Завдяки можливості шарнірного відкидання лотків їх можна відводити від положення ярусної укладки для забезпечення доступу для очищення або ремонту. В ще одному варіанті з'єднувальний пристрій включає кріпильний засіб для закріплення першого і другого лотків в положенні ярусної укладки. Крім того, таке закріплення може також включати використання печатки захисту від несанкціонованого розкриття, яка виявляє наявність несанкціонованого доступу до лотків. Зрозуміло, що тільки оператори з відповідним рівнем підготовки можуть надійно здійснювати і обслуговувати з'єднання між оптичними волокнами та волоконно-оптичними роз'ємами, а менш підготований оператор може за стандартною методикою здійснювати будь-які комутаційні з'єднання. Відповідно, краще не допускати або утримувати таких менш підготованих операторів від маніпулювання оптичними волокнами всередині лотків і виявляти, коли таке маніпулювання відбулося. В ще одному варіанті перший і другий лотки оснащені додатковими зчеплювальними пристроями для утримання першого і другого лотків у положенні ярусної укладки. Відповідно, лотки можна взаємоз'єднувати для підвищення механічної цілісності та стійкості патч-панелей. В наступному варіанті кожний ряд волоконно-оптичних роз'ємів виконаний з можливістю приймання додаткового волоконно-оптичного роз'єму, з'єднаного з оптичним волокном, спрямованим від провайдера. Відповідно, на кожній патч-панелі передбачені додаткові волоконно-оптичні роз'єми, що дає можливість з'єднання разом оптичних волокон. Наприклад, оптичні волокна можуть бути оснащені волоконно-оптичним роз'ємом, який з'єднується з адаптером патч-панелі. В іншому варіанті кожний волоконно-оптичний роз'єм виконаний з можливістю механічного утримання оптичного волокна. В ще одному варіанті з'єднувальний пристрій для оптичних волокон включає пасивний оптичний пристрій для з'єднування оптичного волокна від житлової секції з оптичним волокном, 2 UA 100753 C2 5 10 15 20 25 30 35 40 45 50 55 60 що іде від провайдера, причому з'єднане оптичне волокно проходить через волоконно-оптичний роз'єм і передбачає тільки механічне утримання. В результаті, два оптичні волокна можна зростити за допомогою пасивного оптичного пристрою, і з'єднувач патч-панелі передбачений тільки для механічного утримування зрощених отичних волокон. В наступному варіанті з'єднувальний пристрій для оптичних волокон включає резервну планку з третім рядом волоконно-оптичних роз'ємів, розміщених вздовж лицьової поверхні резервної видовженої планки, причому ця резервна планка знімно прикріплена до другої патчпанелі. Таким чином, передбачена знімна резервна планка, яку можна прикріплювати до верхньої патч-панелі. Наявність резервної планки дає можливість надійно утримувати будь-які непід'єднані оптичні волокна всередині з'єднувального пристрою для оптичних волокон до виникнення необхідності під'єднання. Завдяки наявності резервної планки на патч-панелі можна легко визначати стан з'єднувального пристрою для оптичних волокон і швидко розміщувати під'єднувані оптичні волокна. Завдяки можливості зняття резервної планки з патч-панелі, коли на існуючу патч-панель розміщують додаткову патч-панель, компактність з'єднувального пристрою не порушується. Крім того, завдяки можливості прикріплювати резервну планку до нової патч-панелі можна повторно використовувати існуючу резервну планку. В іншому варіанті з'єднувальний пристрій для оптичних волокон розміщено в розподільному пункті будівлі з компактно розташованими користувачами. Зрозуміло, що компактний з'єднувальний пристрій з конструкцією, що забезпечує легкий доступ, особливо підходить для обмеженого простору, характерного для типової розподільної шафи будівлі з компактно розташованими користувачами. Згідно з другим аспектом винахід пропонує спосіб монтажу з'єднувального пристрою для оптичних волокон, який передбачає наступні етапи: монтаж ярусами першої патч-панелі, що включає перший ряд волоконно-оптичних роз'ємів, розміщених вздовж лицьової поверхні першої патч-панелі, і другої патч-панелі, що включає другий ряд волоконно-оптичних роз'ємів, розміщених вздовж лицьової поверхні другої патч-панелі, таким чином, що другий ряд волоконно-оптичних роз'ємів є зміщеним відносно першого ряду волоконно-оптичних роз'ємів у першому та другому напрямках, поперечних напрямку монтажу ярусами. У варіантах цей спосіб включає етапи, що відповідають ознакам першого аспекту. Додаткові конкретні й кращі варіанти даного винаходу викладені у супровідних незалежних і залежних пунктах формули винаходу. Ознаки залежних пунктів формули при необхідності можуть бути поєднані з ознаками незалежних пунктів, і в комбінаціях, що відрізняються від комбінацій, однозначно сформульованих у формулі винаходу. Стислий опис креслень Далі варіанти винаходу будуть описані з посиланням на супровідні креслення. Фіг. 1 – схема кабельного розподілення. Фіг. 2 – структура оптичного кабелю. Фіг. 3 – схема розподільного пункту будівлі з компактно розташованими користувачами згідно з одним варіантом винаходу. Фіг. 4 – перспективне зображення головних елементів розподільного пункту будівлі з компактно розташованими користувачами з фіг. 3. Фіг. 5 – різні вигляди лотків розподільного пункту будівлі з компактно розташованими користувачами в закріпленому положенні. Фіг. 6 – різні вигляди лотків розподільного пункту будівлі з компактно розташованими користувачами у відкинутому положенні. Опис варіантів На фіг. 1 зображена схема 1000 кабельного розподілення. За допомогою волоконнооптичного кабелю 1015 провайдера сторонніх послуг центральна станція 1010 провайдера послуг з'єднується з розподільним пунктом 1020. Розподільний пункт 1020 може бути з'єднаний з додатковими розподільними пунктами (не показані) за допомогою розподільних волоконнооптичних кабелів 1023 і 1027 провайдера сторонніх послуг. Розподільний пункт 1020 з'єднується з однією або більше будівель 1030, 1040, 1050 з компактно розташованими користувачами за допомогою розподільного волоконно-оптичного кабелю 1025 провайдера сторонніх послуг. Волоконно-оптичний кабель 1025 провайдера сторонніх послуг проходить по циклу по черзі через кожну будівлю 1030, 1040, 1050 з компактно розташованими користувачами. Волоконнооптичний кабель 1025 провайдера сторонніх послуг може також проходити по циклу через додаткові будівлі з компактно розташованими користувачами (не показані). Слід розуміти, що будівлі з компактно розташованими користувачами можуть бути житловими, адміністративними або виробничими. Таким чином, видно, що провайдер послуг з'єднується з будівлями 1030, 1040, 1050 з компактно розташованими користувачами за допомогою волоконно-оптичної 3 UA 100753 C2 5 10 15 20 25 30 35 40 45 50 55 60 мережі. Яким чином розподільний волоконно-оптичний кабель 1025 провайдера сторонніх послуг далі використовується всередині будівель 1030, 1040, 1050 з компактно розташованими користувачами детально описано нижче з посиланням на фіг. 3. На фіг. 2 зображена типова структура волоконно-оптичного кабелю 1100, такого, який можна використовувати як волоконно-оптичний кабель 1015 провайдера сторонніх послуг, як розподільні волоконно-оптичні кабелі 1023, 1025, 1027 провайдера сторонніх послуг або як волоконно-оптичні кабелі, застосовувані всередині будівель 1030, 1040, 1050 з компактно розташованими користувачами. Волоконно-оптичний кабель 1100 має зовнішню оболонку 1110, яка забезпечує відповідний захист волоконно-оптичного кабелю 1100 від шкідливого впливу оточуючого середовища. Всередині зовнішньої оболонки 1110 розміщені трубки 1120. Всередині трубок 1120 знаходиться одне або більша кількість окремих оптичних волокон 1130. Всередині однієї трубки 1120 може розміщуватися, як правило, 16 або 32 окремих оптичних волокон 1130. Крім того, всередині волоконно-оптичного кабелю 1100 може розміщуватися пучок волокон (не показаний) з обплетенням Кевлар (зареєстрована торгова марка), який можна механічно з'єднувати з підйомним засобом, застосовуваним при прокладанні волоконнооптичного кабелю. На фіг. 3 показана схема розподільного пункту 1210 будівлі 1030 з компактно розташованими користувачами згідно з одним варіантом винаходу. У прикладі, зображеному на фіг. 3, будівля 1030 з компактно розташованими користувачами включає одну житлову секцію 1200А-1200F на кожному поверсі. Зрозуміло, однак, що на кожному поверсі будівлі може розміщуватися більше житлових секцій. Інші будівлі 1040, 1050 з компактно розташованими користувачами мають взагалі аналогічну схему розміщення, хоча кількість поверхів і кількість житлових секцій на кожному поверсі можуть бути іншими в різних будівлях. Розподільний пункт 1210 будівлі з компактно розташованими користувачами приймає розподільний волоконно-оптичний кабель 1025 провайдера сторонніх послуг. Одне або більше оптичних волокон 1130 від розподільного волоконно-оптичного кабелю 1025 провайдера сторонніх послуг відведено і, як правило, з'єднано з розгалужувачем 1220. Зрозуміло, що можна використовувати більш ніж один розгалужувач 1220 і відводити від розподільного волоконнооптичного кабелю 1025 провайдера сторонніх послуг більш ніж одне оптичне волокно 1130, в залежності від потреб будівлі 1030 з компактно розташованими користувачами. Розгалужувач 1220 приймає окреме оптичне волокно 1130 і з'єднує його, зазвичай методом зрощування, з кількістю N волоконно-оптичних пігтейлів (виводів у вигляді відрізків оптичного волокна, що мають на одному кінці коннектор певного типу) 1225. Ця кількість N волоконно-оптичних пігтейлів 1225 передбачена для комутаційного пристрою 1230, який дає можливість вибірково з'єднувати волоконно-оптичні пігтейли 1225 з волоконно-оптичним кабелем 1230 стояка, який (кабель) включає кількість М оптичних волокон, які виходять з розподільного пункту 1210 будівлі з компактно розташованими користувачами. Волоконно-оптичний кабель 1230 стояка прокладено по ділянці 1240 будівлі до стояка 1250. Ділянкою 1240 може бути, наприклад, підвальне приміщення будівлі 1030 з компактно розташованими користувачами. На ділянці 1240 кабель 1230 стояка може бути закріплений на поверхні. Стояк 1250 зазвичай являє собою службовий канал всередині будівлі 1030, який проходить з підвального приміщення до приміщення під дахом будвілі. Стояк 1250 проходить між поверхами будівлі 1030 з компактно розташованими користувачами. Для забезпечення можливості підключення в окремих житлових секціях 1200А-1200F всередині кожної житлової секції 1200А-1200F від кабеля 1230 стояка може бути відведено одне або більше оптичних волокон 1260А-1260F. Потім, при необхідності, до відповідних оптичних волокон 1260 можна під'єднувати абонентську апаратуру 1270А. Зрозуміло, що така схема дає можливість через волоконно-оптичну мережу підключати абонентську апаратуру в окремих житлових секціях до провайдерів послуг. Крім того, наявність комутаційного пристрою 1230 в розподільному пункті 1210 будівлі з компактно розташованими користувачами забезпечує можливість підключення до різних провайдерів послуг. На фіг. 4 показаний розподільний пункт 1210 будівлі з компактно розташованими користувачами згідно з одним варіантом винаходу. Цей розподільний пункт 1210 приймає розподільний волоконно-оптичний кабель 1025 провайдера сторонніх послуг через запираючу кришку 1300. Цю запираючу кришку 1300 можна знімати з лицьової сторони розподільного пункту 1210, і можна вставляти відповідну запираючу кришку 1300 для узгодження з розміром та розташуванням розподільного волоконно-оптичного кабелю 1025 провайдера сторонніх послуг. Отже, прокладання кабелів, що входять в розподільний пункт 1210 і виходять з нього, здійснюють через фіксовані та замінні запираючі кришки. Для найчастіше застосовуваних схем 4 UA 100753 C2 5 10 15 20 25 30 35 40 45 50 55 60 кабельних з'єднань можна використовувати фіксовані отвори, а для конкретних інших схем волоконно-оптичних кабелів можна використовувати замінні запираючі кришки (закріплені з можливістю відокремлення від передньої панелі 1310 ковзним рухом). Розподільний волоконно-оптичний кабель 1025 провайдера сторонніх послуг підведено до петлевого лотка 1320. Всередині петлевого лотка 1320 розподільний волоконно-оптичний кабель 1025 провайдера сторонніх послуг утворює петлю, що поліпшує оптичні характеристики. Використовують петлевий лоток 1320 у вигляді лотка кошикового типу для зберігання всіх типів петель, для зберігання зрізаних вільно укладених оптичних волокон, і має зону для активних волокон і зону для не працюючих в даний момент волокон. Також передбачена зона для зрощування. Окремі оптичні волокна, по яких надаються послуги в будівлі 1030 з компактно розташованими користувачами, витягують і зрощують всередині петлевого лотка 1320 для отримання можливості з'єднання цих оптичних волокон з одним або більшою кількістю розгалужувачів 1220. Розгалужувач 1220 приймає витягнуте оптичне волокно 1130 і з'єднує це оптичне волокно з рядом волоконно-оптичних пігтейлів. Волоконно-оптичні пігтейли 1225, кожний, введені в штекери 1390 роз'ємів. Як показано на фіг. 4, волоконно-оптичні пігтейли 1225 потім можна вставляти в окремі волоконно-оптичні роз'єми або адаптери, виконані на патч-панелях або колодках 1380 штекерних роз'ємів, що утворюють частину окремих здатних укладатися ярусами лотків 1340А-1340D, для здійснення механічного або оптичного з'єднання, про що детальніше йтиметься далі. Фахівцям зрозуміло, що хоча на фіг. 4 показані волоконно-оптичні пігтейли, з'єднані з кожним окремим волоконно-оптичним роз'ємом або адаптером, виконаним на колодках штекерних роз'ємів, що утворюють частину окремих здатних укладатися ярусами лотків 1340А-1340D, в багатьох випадках це зазвичай не так, і деякі з'єднання взагалі не здійснюють. Крім того, хоча на фіг. 4 показано, що волоконно-оптичні пігтейли 1225 введені в штекери 1390 роз'ємів, ці пігтейли можна замість цього зрощувати всередині лотків 1340А1340D, при цьому волоконно-оптичні роз'єми або адаптери на колодках 1380 штекерних роз'ємів будуть забезпечувати тільки механічне з'єднання. Крім того, колодки штекерних роз'ємів можуть бути оснащені адаптерами, готовими для прийняття та утримання роз'ємів, які будуть вставлятися пізніше. Розподільний пункт 1210 будівлі з компактно розташованими користувачами також приймає волоконно-оптичний кабель 1230 стояка, який включає ряд оптичних волокон, прокладених через будівлю 1030 з компактно розташованими користувачами. Кожний з лотків 1340А-1340D приймає ряд оптичних волокон від волоконно-оптичного кабелю 1230 стояка і з'єднує ці окремі оптичні волокна з волоконно-оптичними роз'ємами або адаптерами, виконаними на передній панелі колодки 1380 штекерних роз'ємів, яка є частиною відповідного лотка. Наприклад, лоток 1340А може приймати окреме оптичне волокно 1260А-1260F від кожної житлової секції 1200А-1200F. Кожне з окремих оптичних волокон 1260А-1260F може бути позначене в межах відповідних житлових секцій 1200А-1200F як волокно для провайдера телебачення. Ці окремі оптичні волокна 1260А-1260F спрямовують в лоток 1340А і з'єднують з відповідним для окремого оптичного волокна роз'ємом або адаптером на передній поверхні цього лотка. Наприклад, крайній лівий роз'єм на лотку 1340А може позначати житлову секцію 1200А, сусідній роз'єм може позначати житлову секцію 1200В, наступний роз'єм може позначати житлову секцію 1200С і так далі. Всередині петлевого лотка 1320 з розподільного волоконнооптичного кабелю 1025 провайдера сторонніх послуг можна відвести оптичне волокно 1320 для передачі телевізійних сигналів і підвести його до розгалужувача 1220. Розгалужувач 1220 далі з'єднає оптичне волокно 1320 з рядом волоконно-оптичних пігтейлів 1225. Потім оператор зможе з'єднувати окремі волоконно-оптичні пігтейли з волоконно-оптичними роз'ємами або адаптерами всередині лотка 1340А для тих житловаих секцій, що підписалися на отримання цієї послуги. При виникненні потреби в додаткових послугах в розподільнтй пункт 1210 будівлі з компактно розташованими користувачами можна додати більше лотків. Аналогічним чином, для розподілу цих послуг можна передбачити більше розгалужувачів 1220. Тому зрозуміло, що між користувачами в житлових секціях і провайдером послуг можна легко встановлювати зв'язок. В схемі мережі з прямим з'єднанням окремі оптичні волокна від розподільного волоконнооптичного кабелю 1025 провайдера сторонніх послуг можна спрямовувати безпосередньо в лотки 1340А-1340D без використання петлевого лотка 1320 або розгалужувача 1220. Натомість, окремі оптичні волокна спрямовують у відповідні лотки 1340А-1340D і вводять у волоконнооптичний роз'єм або адаптер, виконані на кожній колодці 1380 штекерних роз'ємів. Окремі оптичні волокна від кабелю 1230, прокладеного в стояку, можна потім з'єднувати з відповідними з волоконно-оптичними роз'ємами або адаптерами, передбаченими на лотках для встановлення необхідного зв'язку. 5 UA 100753 C2 5 10 15 20 25 30 35 40 45 50 55 Фахівцям в цій галузі зрозуміло, що по мірі збільшення кількості послуг і користувачів, доведеться значно збільшувати кількість з'єднань або підключень. Крім того, вірогідно, що збільшиться кількість реконфігурацій, обумовлених змінами споживацького попиту. Отже, потрібно максимально спростити будь-яке підключення. Відповідно, розміщення колодок 1380 штекерних роз'ємів на лотках 1340А-1340D призначене полегшити процес такого підключення. Лотки 1340А-1340D змонтовані ярусами один відносно одного в напрямку Z. Крім того, ці лотки є зміщеними назад в напрямку Х і зміщеними вбік в напрямку Y для забезпечення кращого доступу до волоконно-оптичних роз'ємів або адаптерів на колодках 1380 штекерних роз'ємів. Наприклад, лоток 1340В сконструйовано таким чином, що його колодка 1380 штекерних роз'ємів є суміжною але зміщеною назад у напрямку Х відносно розташованого нижче лотка 1340А. Крім того, колодка штекерних роз'ємів для лотка 1340В є зміщеною в напрямку Y відносно колодки штекерних роз'ємів для лотка 1340А. В даному прикладі таке зміщення обумовлює зміщення волоконнооптичних роз'ємів або адаптерів відносно один одного таким чином, що волоконно-оптичний роз'єм або адаптер на лотку 1340В розміщено на одній лінії між двома волоконно-оптичними роз'ємами на лотку 1340А. Це додатково допомагає збільшити простір навколо волоконнооптичного роз'єму і полегшує маніпулювання. Аналогічним чином, завдяки такому зміщенню малоймовірно, що будь-яке маркування, що відноситься до окремих волоконно-оптичних роз'ємів, буде затулятися вставленими волоконно-оптичними пігтейлами. Крім того, волоконнооптичні роз'єми або адаптери розташовані на колодках 1380 штекерних роз'ємів, передня панель яких установлена під кутом, тобто є нахиленою, що додатково полегшує доступ, що краще за все видно на фіг. 5. Для подальшого підвищення зручності використання передбачена знімна резервна планка 1350, яку можна знімно закріплювати поруч з колодкою штекерних роз'ємів верхнього лотка 1340D. При додаванні лотків цю резервну планку 1350 знімають, що дає можливість зчепити наступний лоток з тим, що знаходиться нижче, а потім знову прикріпити резервну планку до нового, верхнього лотка. Резервну планку 1350 застосовано для приймання будь-яких волоконно-оптичних пігтейлів 1225, не з'єднаних з волоконно-оптичним роз'ємом або адаптером на колодках штекерних роз'ємів. Це дозволяє оператору легко знаходити волоконно-оптичні пігтейли, пов'язані з конкретною послугою, коли треба здійснити підключення. Крім того, це допомагає забезпечити лаконічне кабельне укладання, що запобігає буд-якому ненавмисному зачепленню або заплутуванню волокон, і тим самим зменшує рівні втоми та відмови. Для додаткового полегшення обслуговування розподільного пункту 1210 будівлі з компактно розташованими користувачами лотки 1340А-1340D можна шарнірно прикріплювати до опорної конструкції 1360, що більш детально показано на фіг. 5 і 6. Завдяки можливості лотків 1340А1340D шарнірно відкидатися забезпечується доступ до оптичних волокон всередині цих лотків. Це дозволяє обслуговувати ці оптичні волокна і при необхідності чистити лотки. Для запобігання несанкціонованому доступу до оптичних волокон всередині лотків можна передбачити страхувальне кріплення (не показане), яке прикріплюється до отвору 1370, виконаному в опорній конструкції 1360, здатній обертатися, і опоясує лотки 1340А-1340D. Це страхувальне кріплення можна потім обтиснути печаткою захисту від несанкціонованого розкриття, щоб виявляти наявність несанкціонованого доступу до лотків. Як показано на фіг. 5, лотки сформовані таким чином, щоб зчеплюватися один з одним при монтажу ярусами, що забезпечує стійку конструкцію, здатну витримувати маніпулювання з волоконно-оптичними роз'ємами або адаптерами. Відповідно, лотки утворюють уступи у двох напрямках поперечно напрямку ярусної укладки, так що волоконно-оптичні роз'єми або адаптери кожного лотка розташовані з інтервалом відносно волоконно-оптичних роз'ємів або адаптерів сусідніх лотків у ярусній конструкції. Таке утворення уступів назад, вгору і у бік, що відкриває кожний ряд волоконно-оптичних роз'ємів або адаптерів, полегшує ручний доступ до окремих волоконно-оптичних роз'ємів або адаптерів при здійсненні підключень. Таким чином, оператор бачить нахилену назад панель з почерговими рядами волоконно-оптичних роз'ємів або адаптерів, розміщених з уступами, що збільшує простір навколо цих волоконно-оптичних роз'ємів. Тому з'єднання оптичних волокон можна здійснювати зручно і без необхідності відокремлення лотків. Це особливо зручно в обмеженому просторі розподільного пункту 1210 будівлі з компактно розташованими користувачами. Хоча були детально описані з посиланням на супровідні креслення ілюстративні приклади варіантів даного винаходу, зрозуміло, що винахід не обмежується конкретними описаними варіантами, і фахівці в цій галузі можуть здійснювати зміни та модифікації в межах об'єму даного винаходу, викладеного у формулі винаходу. 60 6 UA 100753 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. З'єднувальний пристрій для оптичних волокон, що включає: першу патч-панель, яка містить перший ряд волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні першої патч-панелі; і другу патч-панель, яка містить другий ряд волоконно-оптичних роз'ємів, розташованих вздовж лицьової поверхні другої патч-панелі, при цьому перша і друга патч-панелі змонтовані ярусами, а другий ряд волоконно-оптичних роз'ємів є зміщеним відносно першого ряду волоконнооптичних роз'ємів у першому та другому напрямках, поперечних напрямку ярусного розміщення. 2. З'єднувальний пристрій для оптичних волокон за п. 1, який відрізняється тим, що перша патч-панель являє собою видовжену планку з першим рядом волоконно-оптичних роз'ємів, розташованих в поздовжньому напрямку лицьової поверхні першої патч-панелі; друга патчпанель являє собою видовжену планку з другим рядом волоконно-оптичних роз'ємів, розташованих в поздовжньому напрямку лицьової поверхні другої патч-панелі, при цьому друга патч-панель змонтована ярусом відносно сусідньої першої патч-панелі із зміщенням другого ряду волоконно-оптичних роз'ємів у першому напрямку, поперечному поздовжньому напрямку і в напрямку назад від першого ряду волоконно-оптичних роз'ємів, і із зміщенням другого ряду волоконно-оптичних роз'ємів у другому напрямку, що співпадає з повздовжнім. 3. З'єднувальний пристрій для оптичних волокон за п. 1 або 2, який відрізняється тим, що друга патч-панель змонтована ярусом відносно сусідньої першої патч-панелі із зміщенням другого ряду волоконно-оптичних роз'ємів у другому напрямку і із розміщенням другого ряду волоконно-оптичних роз'ємів на одній лінії з ділянками між волоконно-оптичними роз'ємами першого ряду волоконно-оптичних роз'ємів. 4. З'єднувальний пристрій для оптичних волокон за будь-яким з попередніх пунктів, який відрізняється тим, що лицьові поверхні першої і другої патч-панелей розташовані з ухилом одна відносно одної. 5. З'єднувальний пристрій для оптичних волокон за будь-яким з попередніх пунктів, який відрізняється тим, що і перший, і другий ряд волоконно-оптичних роз'ємів виконаний з можливістю приймання волокна, що веде до відповідної житлової секції. 6. З'єднувальний пристрій для оптичних волокон за п. 5, який відрізняється тим, що перша і друга патч-панелі утворюють частину відповідних, першого і другого, лотків, кожний з яких виконаний з можливістю приймання волокон, що ведуть до відповідних житлових секцій. 7. З'єднувальний пристрій для оптичних волокон за п. 6, який відрізняється тим, що перший і другий лотки шарнірно з'єднані з опорною конструкцією, що дає можливість шарнірно відкидати перший і другий лотки з положення ярусної укладки. 8. З'єднувальний пристрій для оптичних волокон за п. 6 або 7, який відрізняється тим, що включає кріпильний засіб для закріплення першого і другого лотків в положенні ярусної укладки. 9. З'єднувальний пристрій для оптичних волокон за будь-яким з пунктів 6-8, який відрізняється тим, що перший і другий лотки оснащені додатковими зчеплювальними пристроями для утримання першого і другого лотків у положенні ярусної укладки. 10. З'єднувальний пристрій для оптичних волокон за будь-яким з попередніх пунктів, який відрізняється тим, що кожний ряд волоконно-оптичних роз'ємів виконаний з можливістю приймання додаткового волоконно-оптичного роз'єму, з'єднаного з оптичним волокном, спрямованим від провайдера. 11. З'єднувальний пристрій для оптичних волокон за п. 10, при залежності від п. 7, який відрізняється тим, що кожний волоконно-оптичний роз'єм виконаний з можливістю механічного утримання оптичного волокна. 12. З'єднувальний пристрій для оптичних волокон за п. 11, який відрізняється тим, що включає пасивний оптичний пристрій для з'єднування оптичного волокна від житлової секції з оптичним волокном, що іде від провайдера, причому з'єднане оптичне волокно проходить через волоконно-оптичний роз'єм і передбачає тільки механічне утримання. 13. З'єднувальний пристрій для оптичних волокон за будь-яким з попередніх пунктів, який відрізняється тим, що включає резервну планку з третім рядом волоконно-оптичних роз'ємів, розміщених вздовж лицьової поверхні резервної видовженої планки, причому ця резервна планка знімно прикріплена до другої патч-панелі. 14. З'єднувальний пристрій для оптичних волокон за будь-яким з попередніх пунктів, який відрізняється тим, що з'єднувальний пристрій для оптичних волокон розміщено в розподільному пункті будівлі з компактно розташованими користувачами. 15. Спосіб монтажу з'єднувального пристрою для оптичних волокон, що передбачає монтаж ярусами першої патч-панелі, яка включає перший ряд волоконно-оптичних роз'ємів, розміщених 7 UA 100753 C2 5 вздовж лицьової поверхні першої патч-панелі, і другої патч-панелі, яка включає другий ряд волоконно-оптичних роз'ємів, розміщених вздовж лицьової поверхні другої патч-панелі, таким чином, що другий ряд волоконно-оптичних роз'ємів є зміщеним відносно першого ряду волоконно-оптичних роз'ємів у першому та другому напрямках, поперечних напрямку монтажу ярусами. 8 UA 100753 C2 9 UA 100753 C2 10 UA 100753 C2 11 UA 100753 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
