Верстат для намотування дроту, що надходить з прокатного стана, в бунт

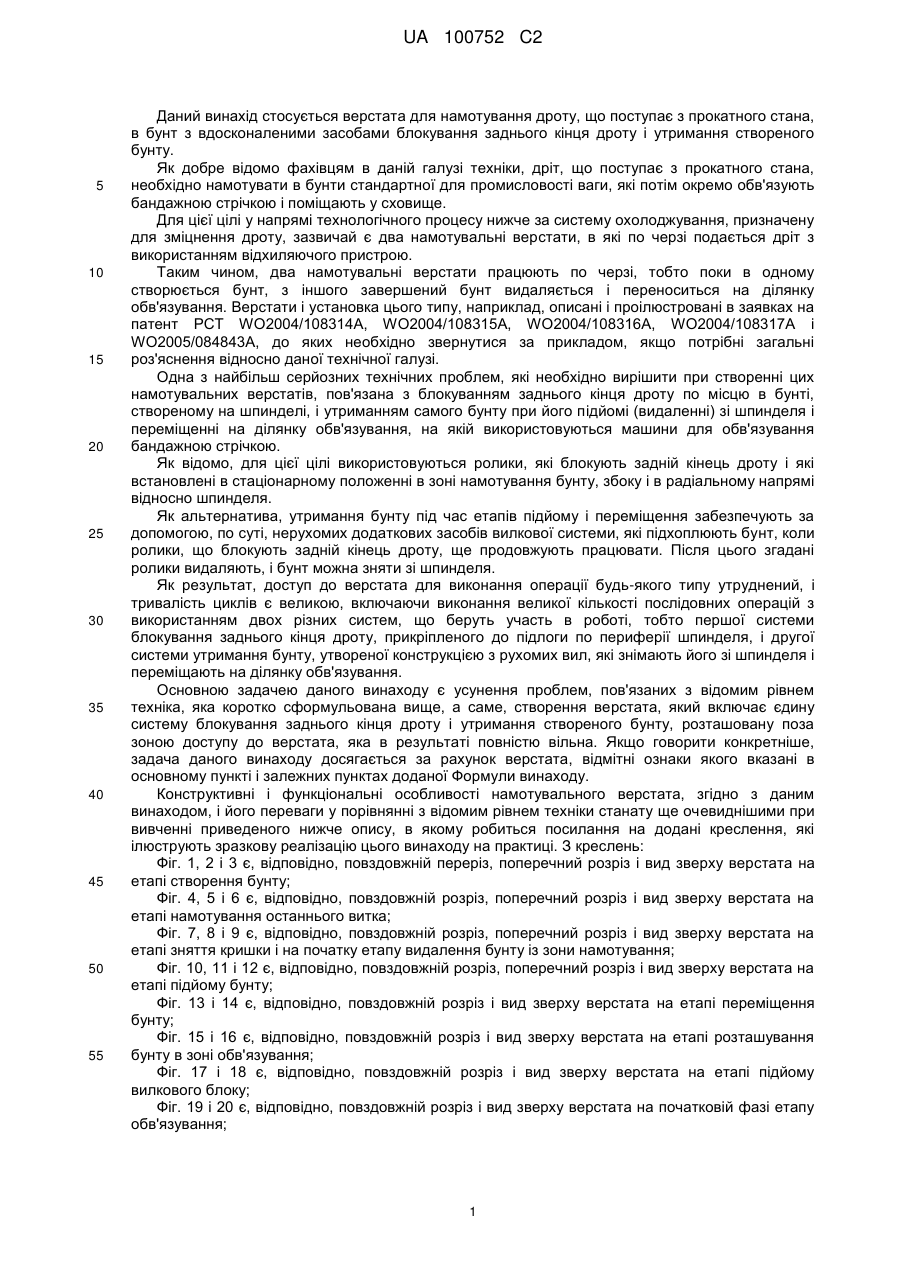

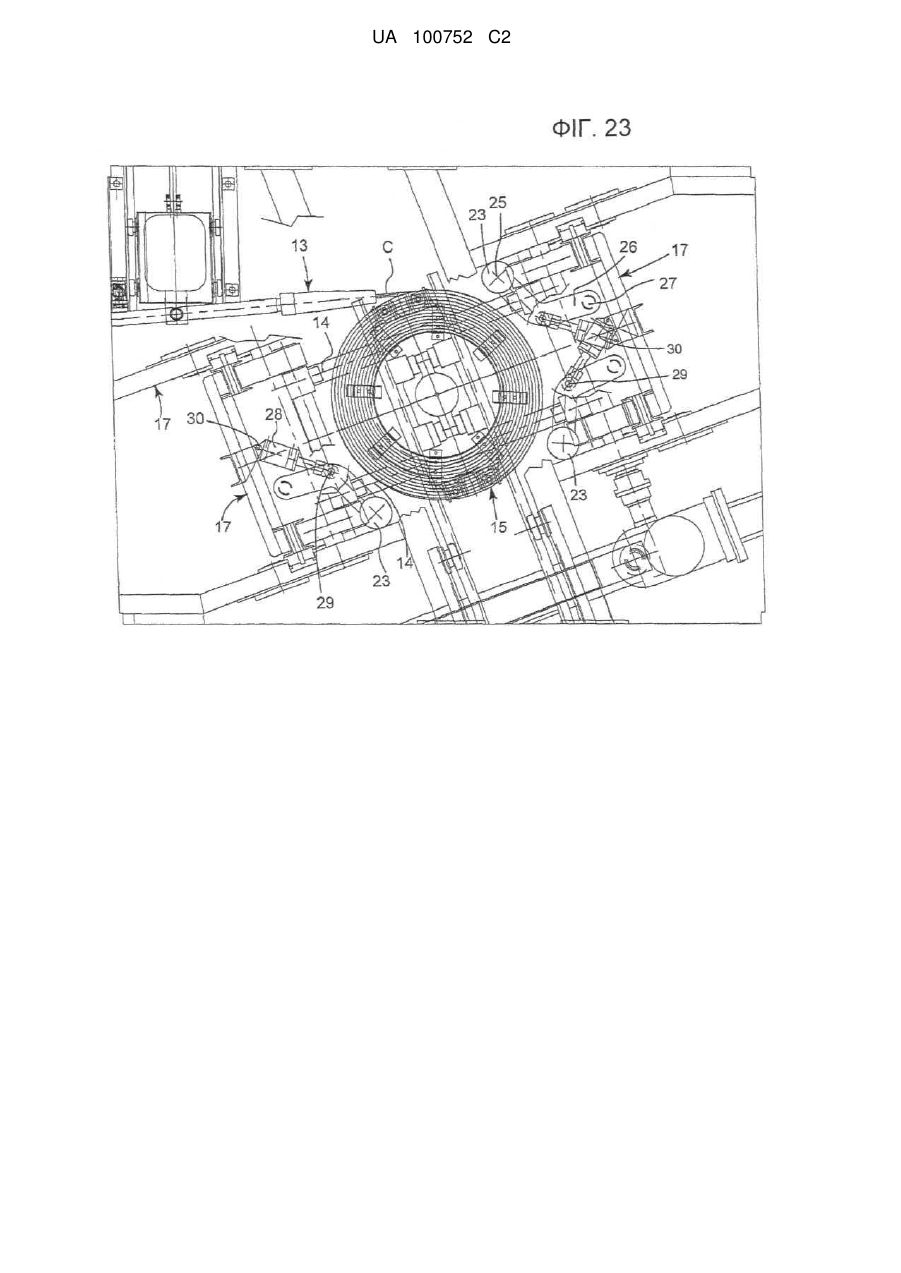

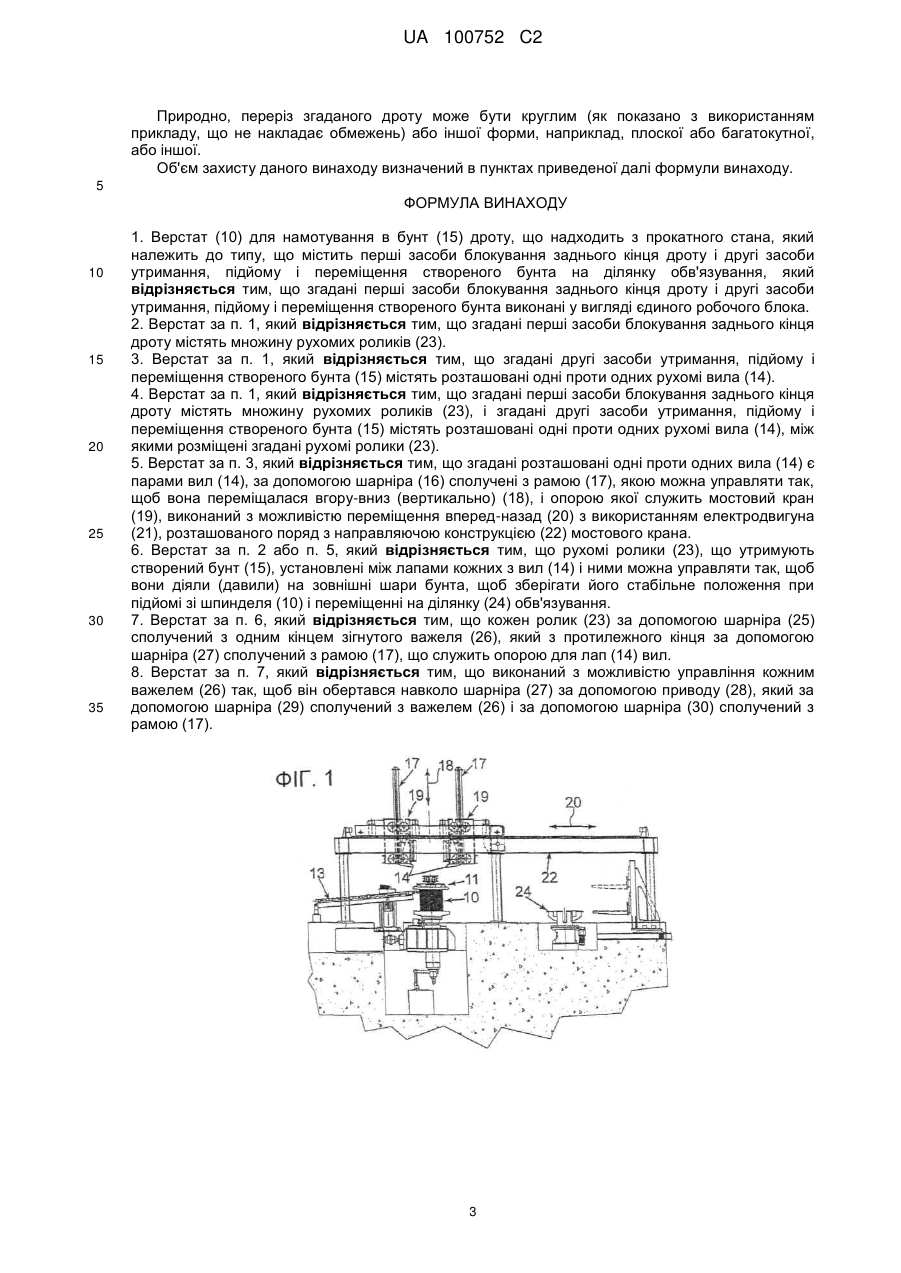

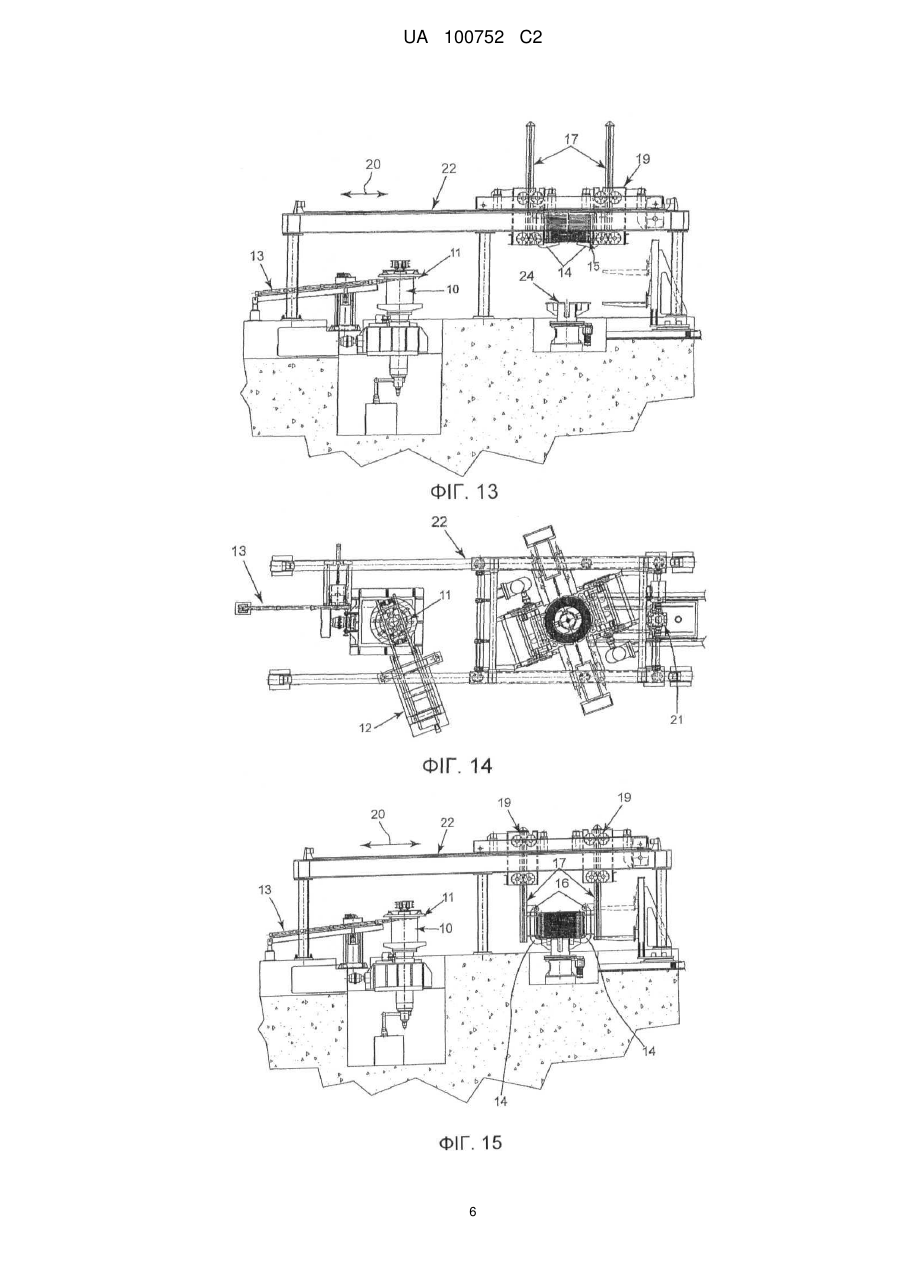

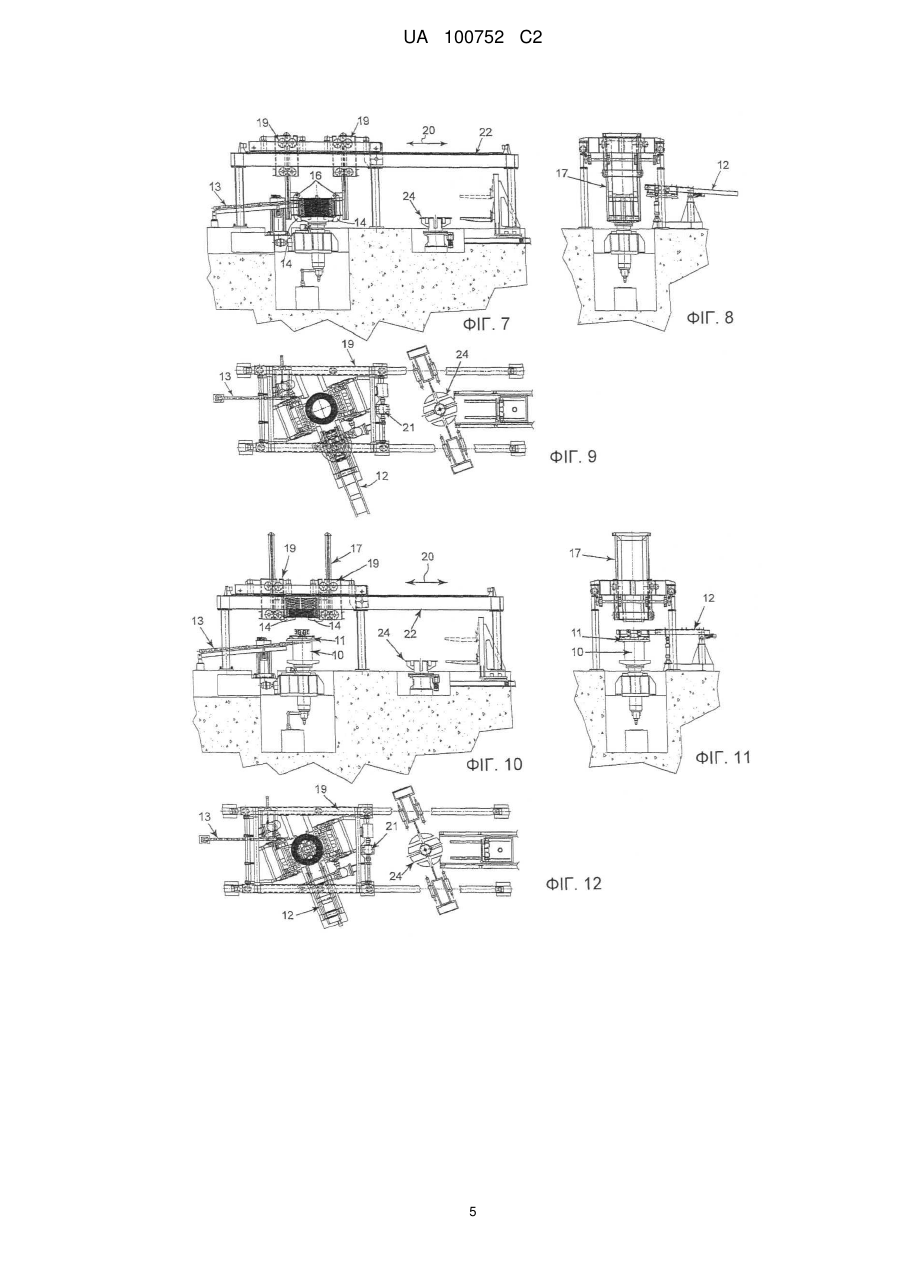

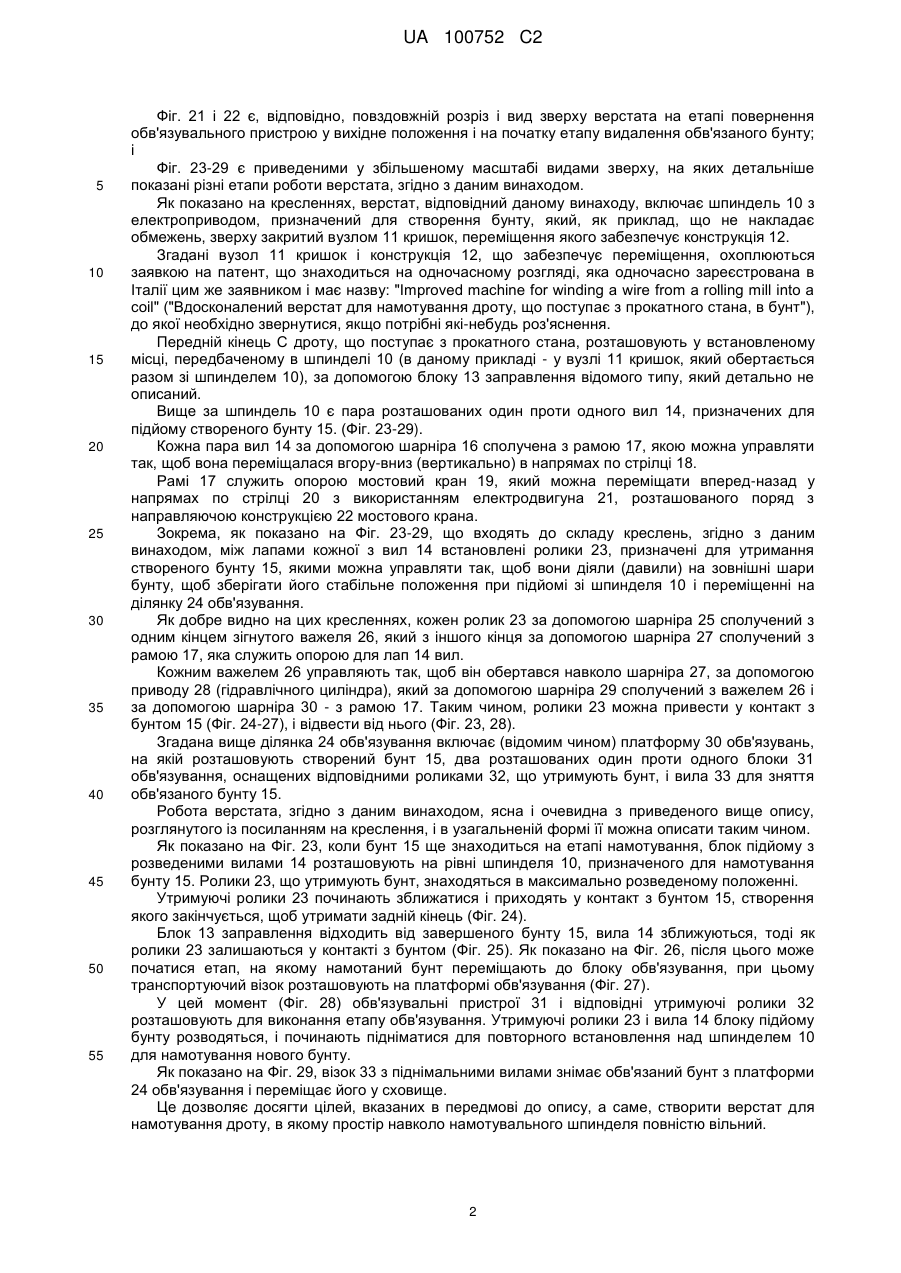

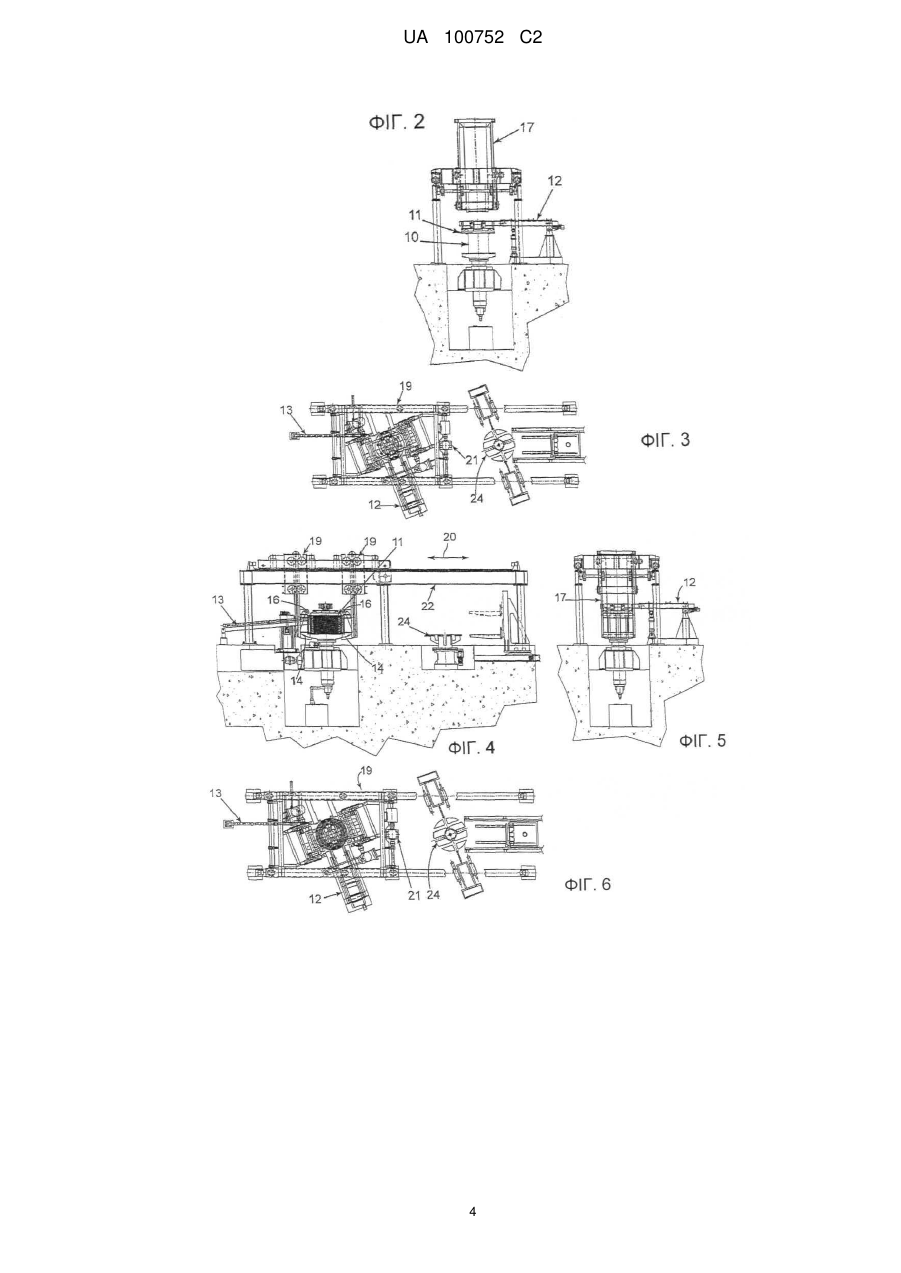

Реферат: Верстат (10) для намотування в бунт (15) дроту, що надходить з прокатного стана, який містить перші засоби (23) блокування заднього кінця дроту і другі засоби (14) утримання, підйому і переміщення створеного бунта на ділянку обв'язування. Перші засоби (23) блокування заднього кінця дроту і другі засоби (14) утримання, підйому і переміщення створеного бунта виготовлені у вигляді єдиного робочого блока. UA 100752 C2 (12) UA 100752 C2 UA 100752 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується верстата для намотування дроту, що поступає з прокатного стана, в бунт з вдосконаленими засобами блокування заднього кінця дроту і утримання створеного бунту. Як добре відомо фахівцям в даній галузі техніки, дріт, що поступає з прокатного стана, необхідно намотувати в бунти стандартної для промисловості ваги, які потім окремо обв'язують бандажною стрічкою і поміщають у сховище. Для цієї цілі у напрямі технологічного процесу нижче за систему охолоджування, призначену для зміцнення дроту, зазвичай є два намотувальні верстати, в які по черзі подається дріт з використанням відхиляючого пристрою. Таким чином, два намотувальні верстати працюють по черзі, тобто поки в одному створюється бунт, з іншого завершений бунт видаляється і переноситься на ділянку обв'язування. Верстати і установка цього типу, наприклад, описані і проілюстровані в заявках на патент РСТ WO2004/108314A, WO2004/108315A, WO2004/108316A, WO2004/108317A і WO2005/084843A, до яких необхідно звернутися за прикладом, якщо потрібні загальні роз'яснення відносно даної технічної галузі. Одна з найбільш серйозних технічних проблем, які необхідно вирішити при створенні цих намотувальних верстатів, пов'язана з блокуванням заднього кінця дроту по місцю в бунті, створеному на шпинделі, і утриманням самого бунту при його підйомі (видаленні) зі шпинделя і переміщенні на ділянку обв'язування, на якій використовуються машини для обв'язування бандажною стрічкою. Як відомо, для цієї цілі використовуються ролики, які блокують задній кінець дроту і які встановлені в стаціонарному положенні в зоні намотування бунту, збоку і в радіальному напрямі відносно шпинделя. Як альтернатива, утримання бунту під час етапів підйому і переміщення забезпечують за допомогою, по суті, нерухомих додаткових засобів вилкової системи, які підхоплюють бунт, коли ролики, що блокують задній кінець дроту, ще продовжують працювати. Після цього згадані ролики видаляють, і бунт можна зняти зі шпинделя. Як результат, доступ до верстата для виконання операції будь-якого типу утруднений, і тривалість циклів є великою, включаючи виконання великої кількості послідовних операцій з використанням двох різних систем, що беруть участь в роботі, тобто першої системи блокування заднього кінця дроту, прикріпленого до підлоги по периферії шпинделя, і другої системи утримання бунту, утвореної конструкцією з рухомих вил, які знімають його зі шпинделя і переміщають на ділянку обв'язування. Основною задачею даного винаходу є усунення проблем, пов'язаних з відомим рівнем техніка, яка коротко сформульована вище, а саме, створення верстата, який включає єдину систему блокування заднього кінця дроту і утримання створеного бунту, розташовану поза зоною доступу до верстата, яка в результаті повністю вільна. Якщо говорити конкретніше, задача даного винаходу досягається за рахунок верстата, відмітні ознаки якого вказані в основному пункті і залежних пунктах доданої Формули винаходу. Конструктивні і функціональні особливості намотувального верстата, згідно з даним винаходом, і його переваги у порівнянні з відомим рівнем техніки станату ще очевиднішими при вивченні приведеного нижче опису, в якому робиться посилання на додані креслення, які ілюструють зразкову реалізацію цього винаходу на практиці. З креслень: Фіг. 1, 2 і 3 є, відповідно, повздовжній переріз, поперечний розріз і вид зверху верстата на етапі створення бунту; Фіг. 4, 5 і 6 є, відповідно, повздовжній розріз, поперечний розріз і вид зверху верстата на етапі намотування останнього витка; Фіг. 7, 8 і 9 є, відповідно, повздовжній розріз, поперечний розріз і вид зверху верстата на етапі зняття кришки і на початку етапу видалення бунту із зони намотування; Фіг. 10, 11 і 12 є, відповідно, повздовжній розріз, поперечний розріз і вид зверху верстата на етапі підйому бунту; Фіг. 13 і 14 є, відповідно, повздовжній розріз і вид зверху верстата на етапі переміщення бунту; Фіг. 15 і 16 є, відповідно, повздовжній розріз і вид зверху верстата на етапі розташування бунту в зоні обв'язування; Фіг. 17 і 18 є, відповідно, повздовжній розріз і вид зверху верстата на етапі підйому вилкового блоку; Фіг. 19 і 20 є, відповідно, повздовжній розріз і вид зверху верстата на початковій фазі етапу обв'язування; 1 UA 100752 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 21 і 22 є, відповідно, повздовжній розріз і вид зверху верстата на етапі повернення обв'язувального пристрою у вихідне положення і на початку етапу видалення обв'язаного бунту; і Фіг. 23-29 є приведеними у збільшеному масштабі видами зверху, на яких детальніше показані різні етапи роботи верстата, згідно з даним винаходом. Як показано на кресленнях, верстат, відповідний даному винаходу, включає шпиндель 10 з електроприводом, призначений для створення бунту, який, як приклад, що не накладає обмежень, зверху закритий вузлом 11 кришок, переміщення якого забезпечує конструкція 12. Згадані вузол 11 кришок і конструкція 12, що забезпечує переміщення, охоплюються заявкою на патент, що знаходиться на одночасному розгляді, яка одночасно зареєстрована в Італії цим же заявником і має назву: "Improved machine for winding a wire from a rolling mill into a coil" ("Вдосконалений верстат для намотування дроту, що поступає з прокатного стана, в бунт"), до якої необхідно звернутися, якщо потрібні які-небудь роз'яснення. Передній кінець С дроту, що поступає з прокатного стана, розташовують у встановленому місці, передбаченому в шпинделі 10 (в даному прикладі - у вузлі 11 кришок, який обертається разом зі шпинделем 10), за допомогою блоку 13 заправлення відомого типу, який детально не описаний. Вище за шпиндель 10 є пара розташованих один проти одного вил 14, призначених для підйому створеного бунту 15. (Фіг. 23-29). Кожна пара вил 14 за допомогою шарніра 16 сполучена з рамою 17, якою можна управляти так, щоб вона переміщалася вгору-вниз (вертикально) в напрямах по стрілці 18. Рамі 17 служить опорою мостовий кран 19, який можна переміщати вперед-назад у напрямах по стрілці 20 з використанням електродвигуна 21, розташованого поряд з направляючою конструкцією 22 мостового крана. Зокрема, як показано на Фіг. 23-29, що входять до складу креслень, згідно з даним винаходом, між лапами кожної з вил 14 встановлені ролики 23, призначені для утримання створеного бунту 15, якими можна управляти так, щоб вони діяли (давили) на зовнішні шари бунту, щоб зберігати його стабільне положення при підйомі зі шпинделя 10 і переміщенні на ділянку 24 обв'язування. Як добре видно на цих кресленнях, кожен ролик 23 за допомогою шарніра 25 сполучений з одним кінцем зігнутого важеля 26, який з іншого кінця за допомогою шарніра 27 сполучений з рамою 17, яка служить опорою для лап 14 вил. Кожним важелем 26 управляють так, щоб він обертався навколо шарніра 27, за допомогою приводу 28 (гідравлічного циліндра), який за допомогою шарніра 29 сполучений з важелем 26 і за допомогою шарніра 30 - з рамою 17. Таким чином, ролики 23 можна привести у контакт з бунтом 15 (Фіг. 24-27), і відвести від нього (Фіг. 23, 28). Згадана вище ділянка 24 обв'язування включає (відомим чином) платформу 30 обв'язувань, на якій розташовують створений бунт 15, два розташованих один проти одного блоки 31 обв'язування, оснащених відповідними роликами 32, що утримують бунт, і вила 33 для зняття обв'язаного бунту 15. Робота верстата, згідно з даним винаходом, ясна і очевидна з приведеного вище опису, розглянутого із посиланням на креслення, і в узагальненій формі її можна описати таким чином. Як показано на Фіг. 23, коли бунт 15 ще знаходиться на етапі намотування, блок підйому з розведеними вилами 14 розташовують на рівні шпинделя 10, призначеного для намотування бунту 15. Ролики 23, що утримують бунт, знаходяться в максимально розведеному положенні. Утримуючі ролики 23 починають зближатися і приходять у контакт з бунтом 15, створення якого закінчується, щоб утримати задній кінець (Фіг. 24). Блок 13 заправлення відходить від завершеного бунту 15, вила 14 зближуються, тоді як ролики 23 залишаються у контакті з бунтом (Фіг. 25). Як показано на Фіг. 26, після цього може початися етап, на якому намотаний бунт переміщають до блоку обв'язування, при цьому транспортуючий візок розташовують на платформі обв'язування (Фіг. 27). У цей момент (Фіг. 28) обв'язувальні пристрої 31 і відповідні утримуючі ролики 32 розташовують для виконання етапу обв'язування. Утримуючі ролики 23 і вила 14 блоку підйому бунту розводяться, і починають підніматися для повторного встановлення над шпинделем 10 для намотування нового бунту. Як показано на Фіг. 29, візок 33 з піднімальними вилами знімає обв'язаний бунт з платформи 24 обв'язування і переміщає його у сховище. Це дозволяє досягти цілей, вказаних в передмові до опису, а саме, створити верстат для намотування дроту, в якому простір навколо намотувального шпинделя повністю вільний. 2 UA 100752 C2 Природно, переріз згаданого дроту може бути круглим (як показано з використанням прикладу, що не накладає обмежень) або іншої форми, наприклад, плоскої або багатокутної, або іншої. Об'єм захисту даного винаходу визначений в пунктах приведеної далі формули винаходу. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 1. Верстат (10) для намотування в бунт (15) дроту, що надходить з прокатного стана, який належить до типу, що містить перші засоби блокування заднього кінця дроту і другі засоби утримання, підйому і переміщення створеного бунта на ділянку обв'язування, який відрізняється тим, що згадані перші засоби блокування заднього кінця дроту і другі засоби утримання, підйому і переміщення створеного бунта виконані у вигляді єдиного робочого блока. 2. Верстат за п. 1, який відрізняється тим, що згадані перші засоби блокування заднього кінця дроту містять множину рухомих роликів (23). 3. Верстат за п. 1, який відрізняється тим, що згадані другі засоби утримання, підйому і переміщення створеного бунта (15) містять розташовані одні проти одних рухомі вила (14). 4. Верстат за п. 1, який відрізняється тим, що згадані перші засоби блокування заднього кінця дроту містять множину рухомих роликів (23), і згадані другі засоби утримання, підйому і переміщення створеного бунта (15) містять розташовані одні проти одних рухомі вила (14), між якими розміщені згадані рухомі ролики (23). 5. Верстат за п. 3, який відрізняється тим, що згадані розташовані одні проти одних вила (14) є парами вил (14), за допомогою шарніра (16) сполучені з рамою (17), якою можна управляти так, щоб вона переміщалася вгору-вниз (вертикально) (18), і опорою якої служить мостовий кран (19), виконаний з можливістю переміщення вперед-назад (20) з використанням електродвигуна (21), розташованого поряд з направляючою конструкцією (22) мостового крана. 6. Верстат за п. 2 або п. 5, який відрізняється тим, що рухомі ролики (23), що утримують створений бунт (15), установлені між лапами кожних з вил (14) і ними можна управляти так, щоб вони діяли (давили) на зовнішні шари бунта, щоб зберігати його стабільне положення при підйомі зі шпинделя (10) і переміщенні на ділянку (24) обв'язування. 7. Верстат за п. 6, який відрізняється тим, що кожен ролик (23) за допомогою шарніра (25) сполучений з одним кінцем зігнутого важеля (26), який з протилежного кінця за допомогою шарніра (27) сполучений з рамою (17), що служить опорою для лап (14) вил. 8. Верстат за п. 7, який відрізняється тим, що виконаний з можливістю управління кожним важелем (26) так, щоб він обертався навколо шарніра (27) за допомогою приводу (28), який за допомогою шарніра (29) сполучений з важелем (26) і за допомогою шарніра (30) сполучений з рамою (17). 3 UA 100752 C2 4 UA 100752 C2 5 UA 100752 C2 6 UA 100752 C2 7 UA 100752 C2 8 UA 100752 C2 9 UA 100752 C2 10 UA 100752 C2 11 UA 100752 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
