Лоток для пляшок

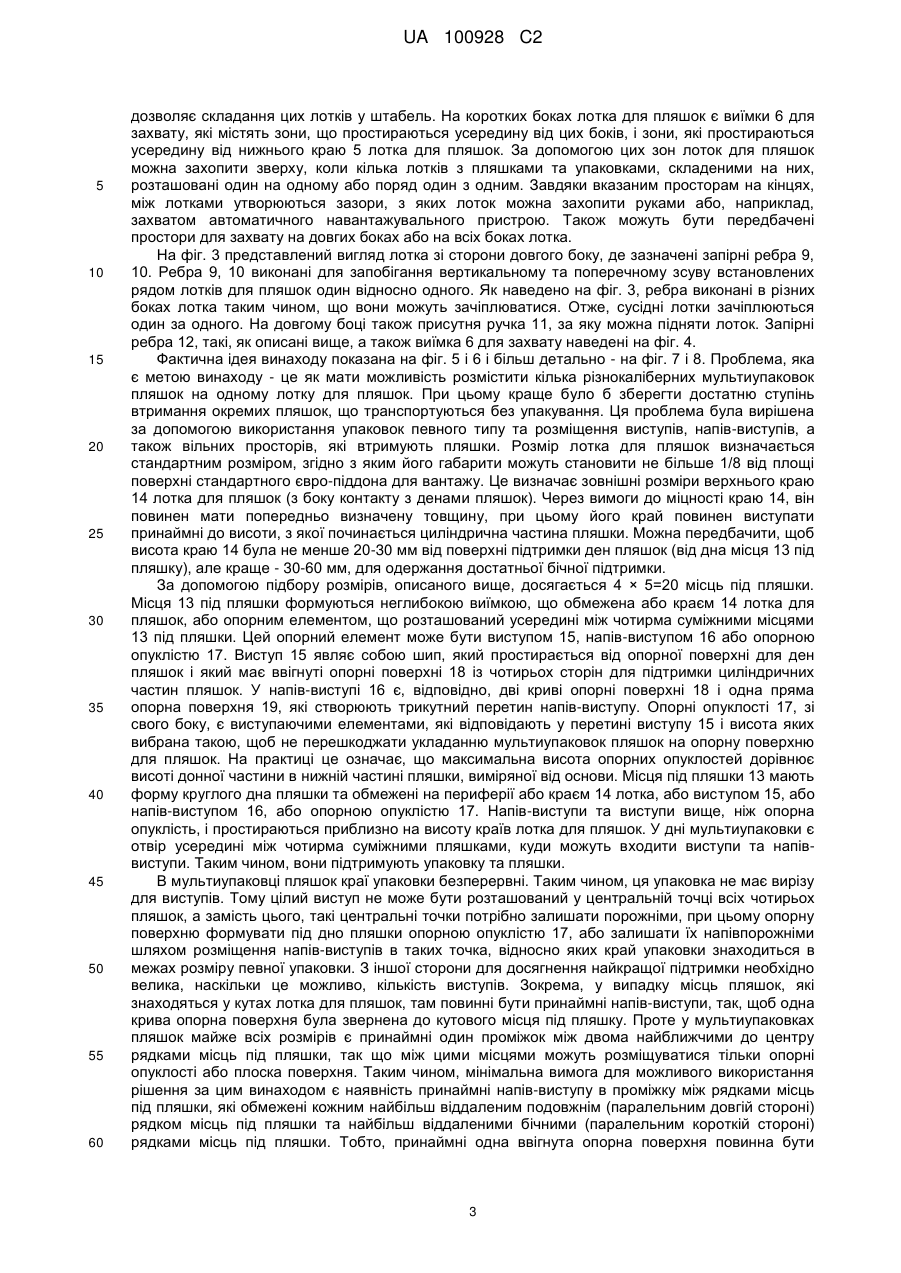

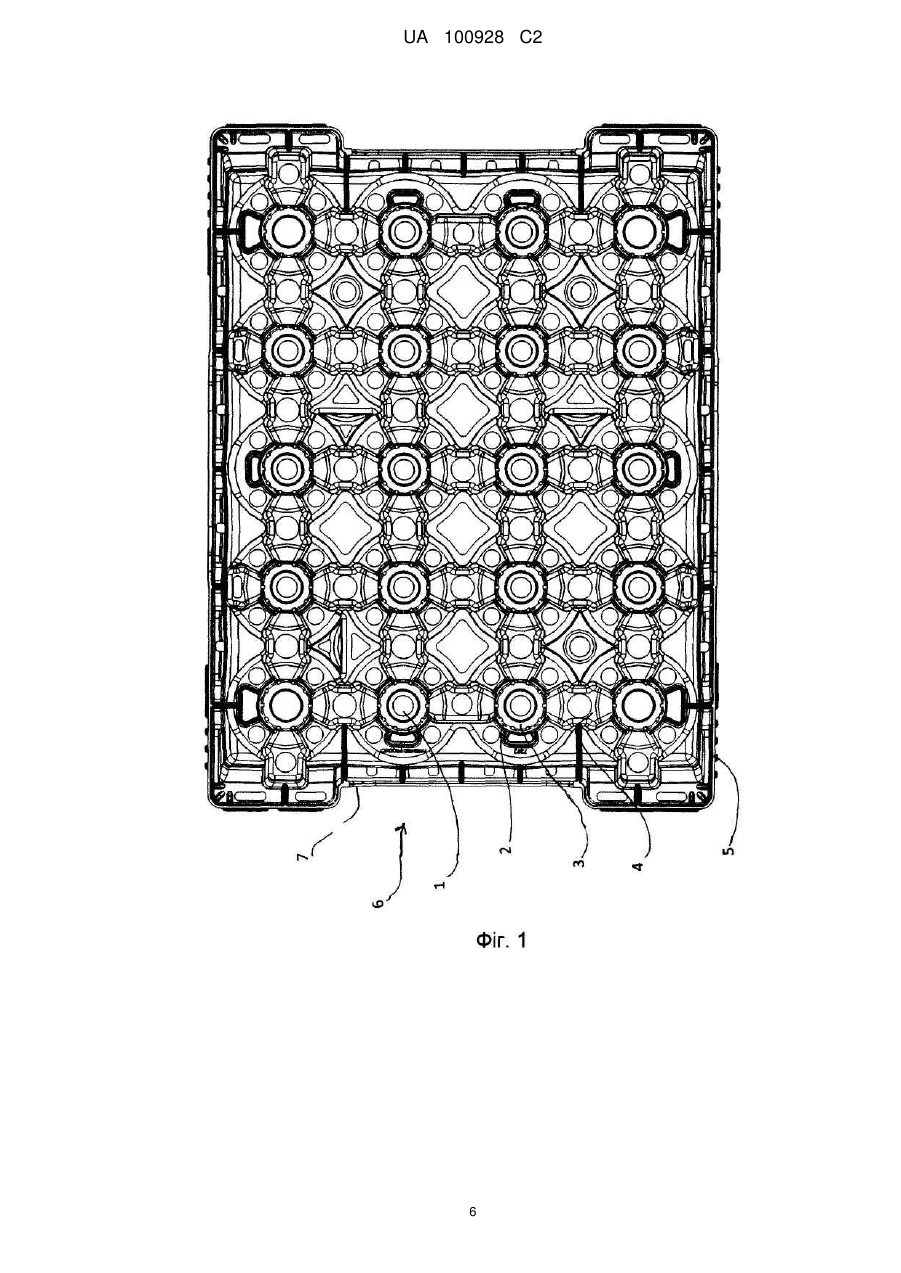

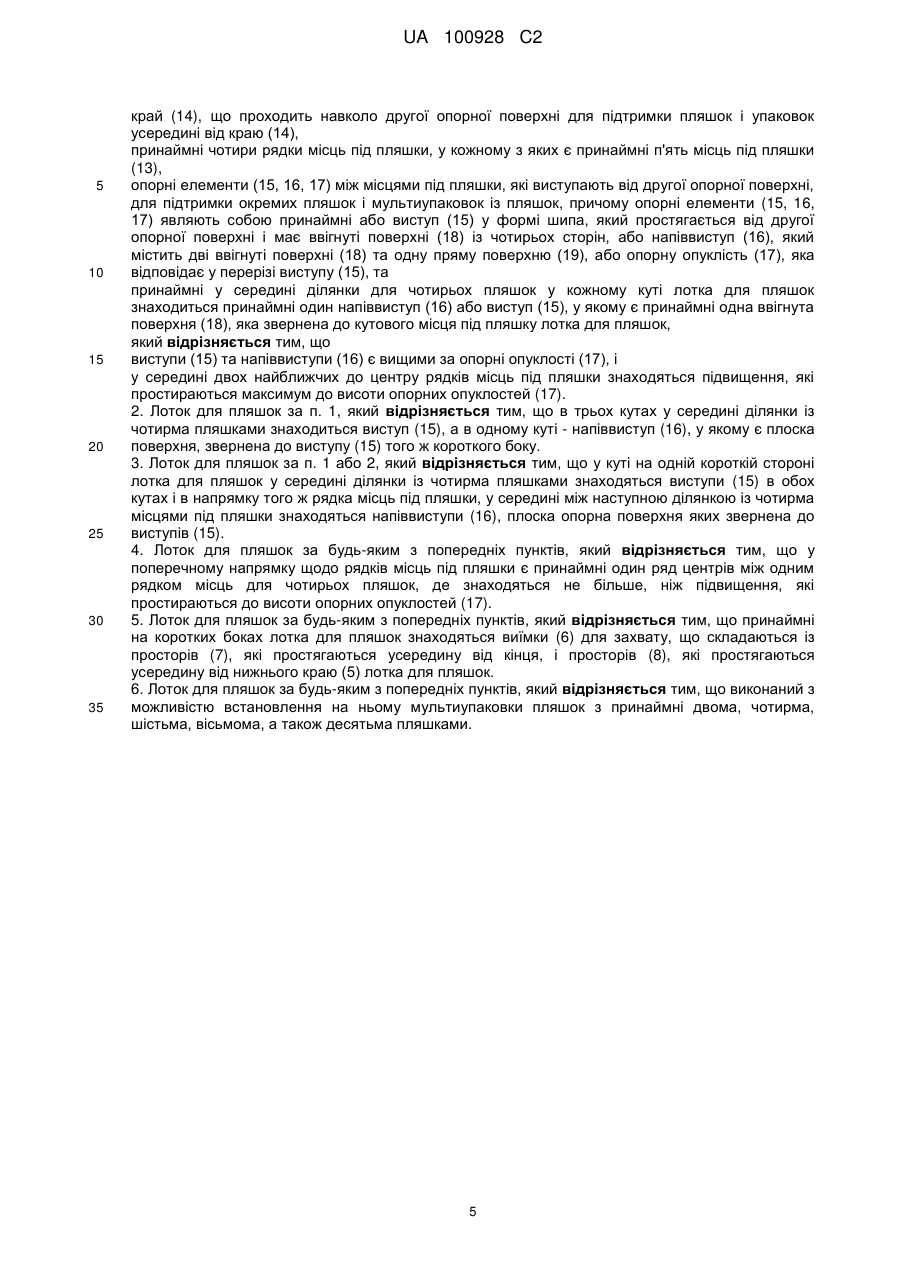

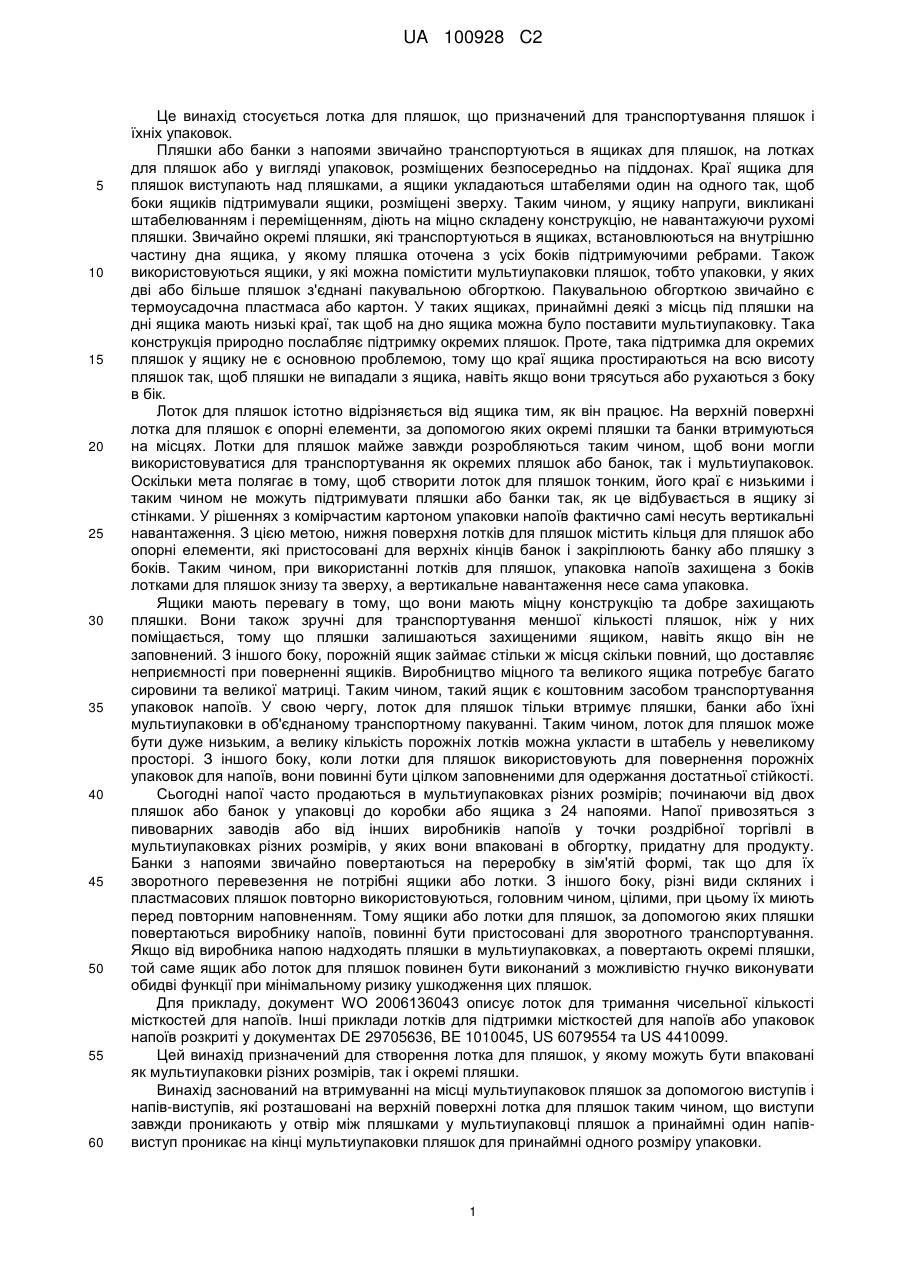

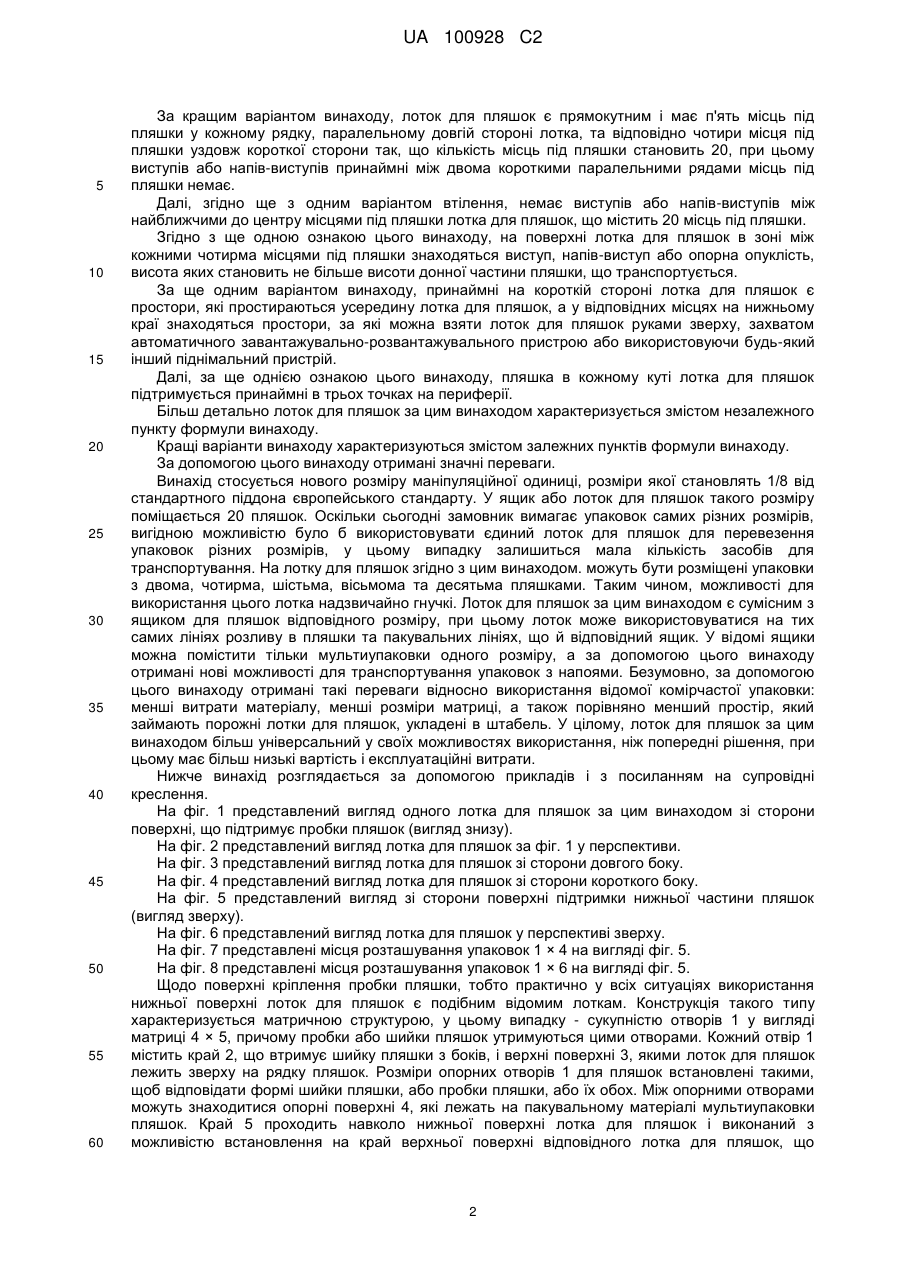

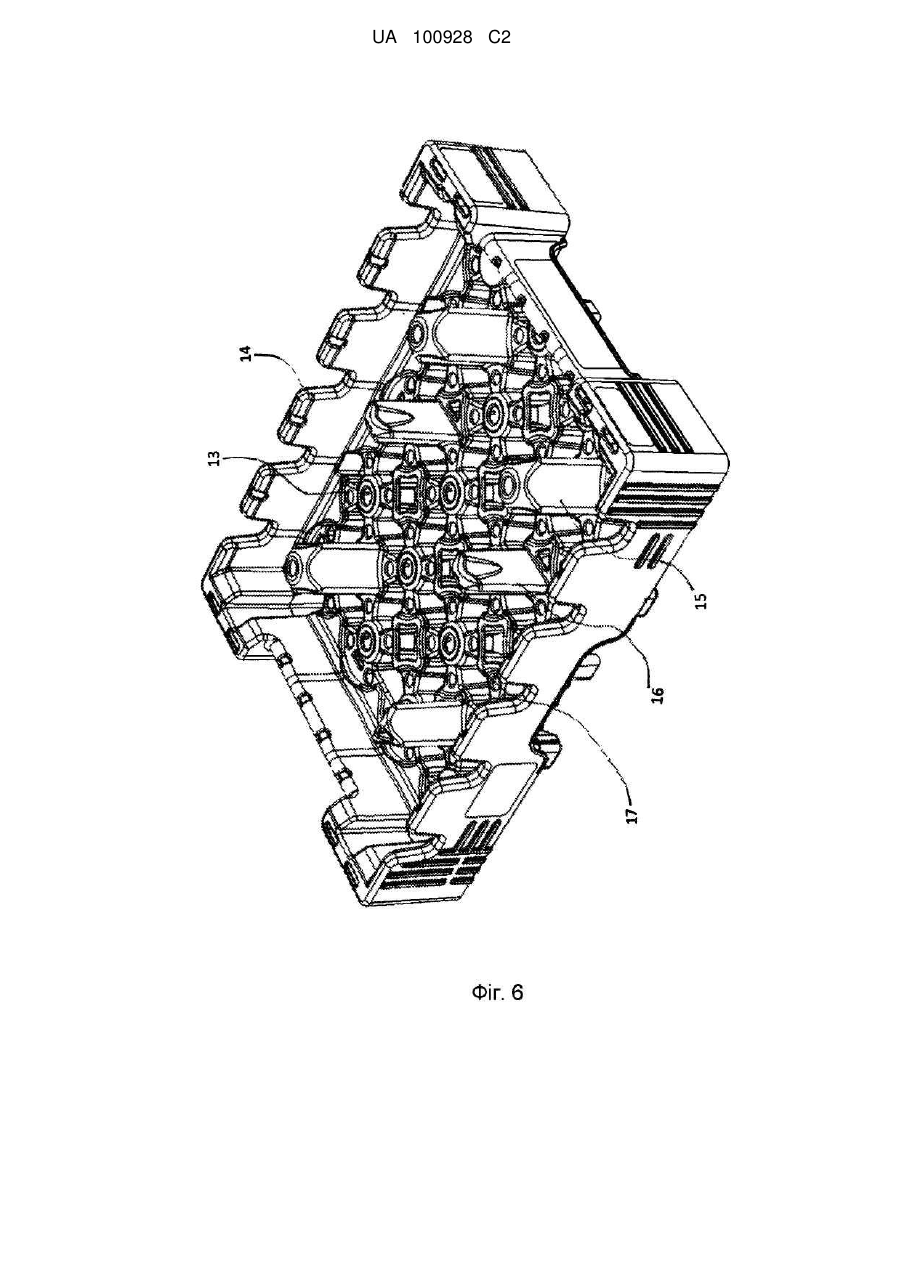

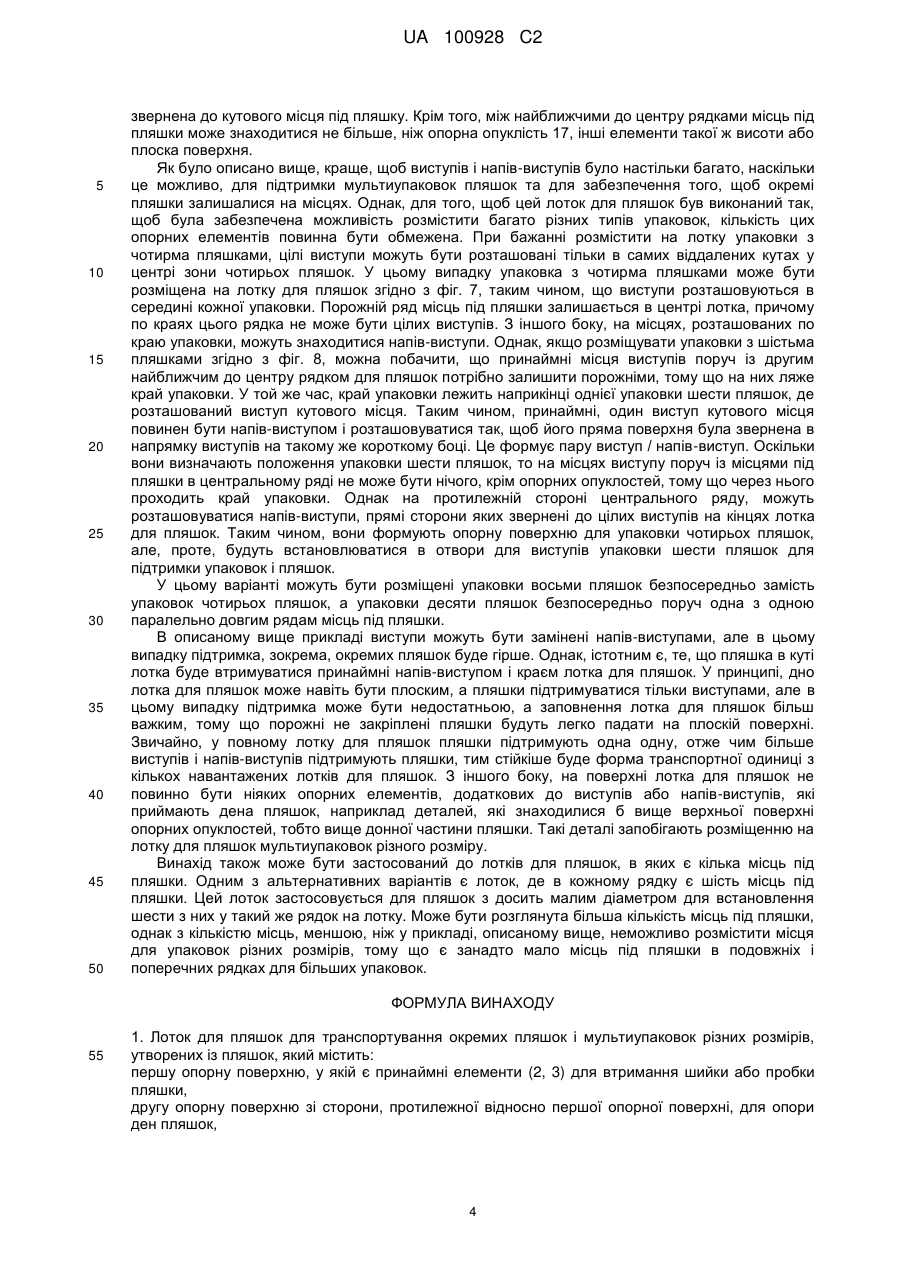

Реферат: Лоток для пляшок, який виконаний з можливістю встановлення на ньому мультиупаковок принаймні з двома, чотирма, шістьма, вісьмома та десятьма пляшками. Лоток для пляшок містить нижню поверхню, на якій розміщені елементи (2, 3) для утримування шийки або пробки пляшки та верхню поверхню для приймання ден пляшок, а також край (14), який проходить навколо верхньої поверхні, для підтримки пляшок і упаковок усередині від краю (14). Лоток для пляшок має принаймні чотири рядки місць під пляшки, у кожному з яких є принаймні п'ять місць під пляшки (13), а між місцями під пляшки знаходяться опорні елементи (15, 16, 17), що виступають від верхньої поверхні для утримування окремих пляшок і мультиупаковок пляшок. Принаймні в середині зони із чотирьох місць під пляшки в кожному куті лотка для пляшок знаходиться напіввиступ (16), у якому є принаймні одна крива опорна поверхня (18), що звернена до кутового місця під пляшку лотка для пляшок, а в середині двох найближчих до центру рядків місць під пляшки знаходяться підвищення, які виступають якнайбільше до висоти опорних опуклостей (17). UA 100928 C2 (12) UA 100928 C2 UA 100928 C2 5 10 15 20 25 30 35 40 45 50 55 60 Це винахід стосується лотка для пляшок, що призначений для транспортування пляшок і їхніх упаковок. Пляшки або банки з напоями звичайно транспортуються в ящиках для пляшок, на лотках для пляшок або у вигляді упаковок, розміщених безпосередньо на піддонах. Краї ящика для пляшок виступають над пляшками, а ящики укладаються штабелями один на одного так, щоб боки ящиків підтримували ящики, розміщені зверху. Таким чином, у ящику напруги, викликані штабелюванням і переміщенням, діють на міцно складену конструкцію, не навантажуючи рухомі пляшки. Звичайно окремі пляшки, які транспортуються в ящиках, встановлюються на внутрішню частину дна ящика, у якому пляшка оточена з усіх боків підтримуючими ребрами. Також використовуються ящики, у які можна помістити мультиупаковки пляшок, тобто упаковки, у яких дві або більше пляшок з'єднані пакувальною обгорткою. Пакувальною обгорткою звичайно є термоусадочна пластмаса або картон. У таких ящиках, принаймні деякі з місць під пляшки на дні ящика мають низькі краї, так щоб на дно ящика можна було поставити мультиупаковку. Така конструкція природно послабляє підтримку окремих пляшок. Проте, така підтримка для окремих пляшок у ящику не є основною проблемою, тому що краї ящика простираються на всю висоту пляшок так, щоб пляшки не випадали з ящика, навіть якщо вони трясуться або рухаються з боку в бік. Лоток для пляшок істотно відрізняється від ящика тим, як він працює. На верхній поверхні лотка для пляшок є опорні елементи, за допомогою яких окремі пляшки та банки втримуються на місцях. Лотки для пляшок майже завжди розробляються таким чином, щоб вони могли використовуватися для транспортування як окремих пляшок або банок, так і мультиупаковок. Оскільки мета полягає в тому, щоб створити лоток для пляшок тонким, його краї є низькими і таким чином не можуть підтримувати пляшки або банки так, як це відбувається в ящику зі стінками. У рішеннях з комірчастим картоном упаковки напоїв фактично самі несуть вертикальні навантаження. З цією метою, нижня поверхня лотків для пляшок містить кільця для пляшок або опорні елементи, які пристосовані для верхніх кінців банок і закріплюють банку або пляшку з боків. Таким чином, при використанні лотків для пляшок, упаковка напоїв захищена з боків лотками для пляшок знизу та зверху, а вертикальне навантаження несе сама упаковка. Ящики мають перевагу в тому, що вони мають міцну конструкцію та добре захищають пляшки. Вони також зручні для транспортування меншої кількості пляшок, ніж у них поміщається, тому що пляшки залишаються захищеними ящиком, навіть якщо він не заповнений. З іншого боку, порожній ящик займає стільки ж місця скільки повний, що доставляє неприємності при поверненні ящиків. Виробництво міцного та великого ящика потребує багато сировини та великої матриці. Таким чином, такий ящик є коштовним засобом транспортування упаковок напоїв. У свою чергу, лоток для пляшок тільки втримує пляшки, банки або їхні мультиупаковки в об'єднаному транспортному пакуванні. Таким чином, лоток для пляшок може бути дуже низьким, а велику кількість порожніх лотків можна укласти в штабель у невеликому просторі. З іншого боку, коли лотки для пляшок використовують для повернення порожніх упаковок для напоїв, вони повинні бути цілком заповненими для одержання достатньої стійкості. Сьогодні напої часто продаються в мультиупаковках різних розмірів; починаючи від двох пляшок або банок у упаковці до коробки або ящика з 24 напоями. Напої привозяться з пивоварних заводів або від інших виробників напоїв у точки роздрібної торгівлі в мультиупаковках різних розмірів, у яких вони впаковані в обгортку, придатну для продукту. Банки з напоями звичайно повертаються на переробку в зім'ятій формі, так що для їх зворотного перевезення не потрібні ящики або лотки. З іншого боку, різні види скляних і пластмасових пляшок повторно використовуються, головним чином, цілими, при цьому їх миють перед повторним наповненням. Тому ящики або лотки для пляшок, за допомогою яких пляшки повертаються виробнику напоїв, повинні бути пристосовані для зворотного транспортування. Якщо від виробника напою надходять пляшки в мультиупаковках, а повертають окремі пляшки, той саме ящик або лоток для пляшок повинен бути виконаний з можливістю гнучко виконувати обидві функції при мінімальному ризику ушкодження цих пляшок. Для прикладу, документ WO 2006136043 описує лоток для тримання чисельної кількості місткостей для напоїв. Інші приклади лотків для підтримки місткостей для напоїв або упаковок напоїв розкриті у документах DE 29705636, BE 1010045, US 6079554 та US 4410099. Цей винахід призначений для створення лотка для пляшок, у якому можуть бути впаковані як мультиупаковки різних розмірів, так і окремі пляшки. Винахід заснований на втримуванні на місці мультиупаковок пляшок за допомогою виступів і напів-виступів, які розташовані на верхній поверхні лотка для пляшок таким чином, що виступи завжди проникають у отвір між пляшками у мультиупаковці пляшок а принаймні один напіввиступ проникає на кінці мультиупаковки пляшок для принаймні одного розміру упаковки. 1 UA 100928 C2 5 10 15 20 25 30 35 40 45 50 55 60 За кращим варіантом винаходу, лоток для пляшок є прямокутним і має п'ять місць під пляшки у кожному рядку, паралельному довгій стороні лотка, та відповідно чотири місця під пляшки уздовж короткої сторони так, що кількість місць під пляшки становить 20, при цьому виступів або напів-виступів принаймні між двома короткими паралельними рядами місць під пляшки немає. Далі, згідно ще з одним варіантом втілення, немає виступів або напів-виступів між найближчими до центру місцями під пляшки лотка для пляшок, що містить 20 місць під пляшки. Згідно з ще одною ознакою цього винаходу, на поверхні лотка для пляшок в зоні між кожними чотирма місцями під пляшки знаходяться виступ, напів-виступ або опорна опуклість, висота яких становить не більше висоти донної частини пляшки, що транспортується. За ще одним варіантом винаходу, принаймні на короткій стороні лотка для пляшок є простори, які простираються усередину лотка для пляшок, а у відповідних місцях на нижньому краї знаходяться простори, за які можна взяти лоток для пляшок руками зверху, захватом автоматичного завантажувально-розвантажувального пристрою або використовуючи будь-який інший піднімальний пристрій. Далі, за ще однією ознакою цього винаходу, пляшка в кожному куті лотка для пляшок підтримується принаймні в трьох точках на периферії. Більш детально лоток для пляшок за цим винаходом характеризується змістом незалежного пункту формули винаходу. Кращі варіанти винаходу характеризуються змістом залежних пунктів формули винаходу. За допомогою цього винаходу отримані значні переваги. Винахід стосується нового розміру маніпуляційної одиниці, розміри якої становлять 1/8 від стандартного піддона європейського стандарту. У ящик або лоток для пляшок такого розміру поміщається 20 пляшок. Оскільки сьогодні замовник вимагає упаковок самих різних розмірів, вигідною можливістю було б використовувати єдиний лоток для пляшок для перевезення упаковок різних розмірів, у цьому випадку залишиться мала кількість засобів для транспортування. На лотку для пляшок згідно з цим винаходом. можуть бути розміщені упаковки з двома, чотирма, шістьма, вісьмома та десятьма пляшками. Таким чином, можливості для використання цього лотка надзвичайно гнучкі. Лоток для пляшок за цим винаходом є сумісним з ящиком для пляшок відповідного розміру, при цьому лоток може використовуватися на тих самих лініях розливу в пляшки та пакувальних лініях, що й відповідний ящик. У відомі ящики можна помістити тільки мультиупаковки одного розміру, а за допомогою цього винаходу отримані нові можливості для транспортування упаковок з напоями. Безумовно, за допомогою цього винаходу отримані такі переваги відносно використання відомої комірчастої упаковки: менші витрати матеріалу, менші розміри матриці, а також порівняно менший простір, який займають порожні лотки для пляшок, укладені в штабель. У цілому, лоток для пляшок за цим винаходом більш універсальний у своїх можливостях використання, ніж попередні рішення, при цьому має більш низькі вартість і експлуатаційні витрати. Нижче винахід розглядається за допомогою прикладів і з посиланням на супровідні креслення. На фіг. 1 представлений вигляд одного лотка для пляшок за цим винаходом зі сторони поверхні, що підтримує пробки пляшок (вигляд знизу). На фіг. 2 представлений вигляд лотка для пляшок за фіг. 1 у перспективи. На фіг. 3 представлений вигляд лотка для пляшок зі сторони довгого боку. На фіг. 4 представлений вигляд лотка для пляшок зі сторони короткого боку. На фіг. 5 представлений вигляд зі сторони поверхні підтримки нижньої частини пляшок (вигляд зверху). На фіг. 6 представлений вигляд лотка для пляшок у перспективі зверху. На фіг. 7 представлені місця розташування упаковок 1 × 4 на вигляді фіг. 5. На фіг. 8 представлені місця розташування упаковок 1 × 6 на вигляді фіг. 5. Щодо поверхні кріплення пробки пляшки, тобто практично у всіх ситуаціях використання нижньої поверхні лоток для пляшок є подібним відомим лоткам. Конструкція такого типу характеризується матричною структурою, у цьому випадку - сукупністю отворів 1 у вигляді матриці 4 × 5, причому пробки або шийки пляшок утримуються цими отворами. Кожний отвір 1 містить край 2, що втримує шийку пляшки з боків, і верхні поверхні 3, якими лоток для пляшок лежить зверху на рядку пляшок. Розміри опорних отворів 1 для пляшок встановлені такими, щоб відповідати формі шийки пляшки, або пробки пляшки, або їх обох. Між опорними отворами можуть знаходитися опорні поверхні 4, які лежать на пакувальному матеріалі мультиупаковки пляшок. Край 5 проходить навколо нижньої поверхні лотка для пляшок і виконаний з можливістю встановлення на край верхньої поверхні відповідного лотка для пляшок, що 2 UA 100928 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозволяє складання цих лотків у штабель. На коротких боках лотка для пляшок є виїмки 6 для захвату, які містять зони, що простираються усередину від цих боків, і зони, які простираються усередину від нижнього краю 5 лотка для пляшок. За допомогою цих зон лоток для пляшок можна захопити зверху, коли кілька лотків з пляшками та упаковками, складеними на них, розташовані один на одному або поряд один з одним. Завдяки вказаним просторам на кінцях, між лотками утворюються зазори, з яких лоток можна захопити руками або, наприклад, захватом автоматичного навантажувального пристрою. Також можуть бути передбачені простори для захвату на довгих боках або на всіх боках лотка. На фіг. 3 представлений вигляд лотка зі сторони довгого боку, де зазначені запірні ребра 9, 10. Ребра 9, 10 виконані для запобігання вертикальному та поперечному зсуву встановлених рядом лотків для пляшок один відносно одного. Як наведено на фіг. 3, ребра виконані в різних боках лотка таким чином, що вони можуть зачіплюватися. Отже, сусідні лотки зачіплюються один за одного. На довгому боці також присутня ручка 11, за яку можна підняти лоток. Запірні ребра 12, такі, як описані вище, а також виїмка 6 для захвату наведені на фіг. 4. Фактична ідея винаходу показана на фіг. 5 і 6 і більш детально - на фіг. 7 і 8. Проблема, яка є метою винаходу - це як мати можливість розмістити кілька різнокаліберних мультиупаковок пляшок на одному лотку для пляшок. При цьому краще було б зберегти достатню ступінь втримання окремих пляшок, що транспортуються без упакування. Ця проблема була вирішена за допомогою використання упаковок певного типу та розміщення виступів, напів-виступів, а також вільних просторів, які втримують пляшки. Розмір лотка для пляшок визначається стандартним розміром, згідно з яким його габарити можуть становити не більше 1/8 від площі поверхні стандартного євро-піддона для вантажу. Це визначає зовнішні розміри верхнього краю 14 лотка для пляшок (з боку контакту з денами пляшок). Через вимоги до міцності краю 14, він повинен мати попередньо визначену товщину, при цьому його край повинен виступати принаймні до висоти, з якої починається циліндрична частина пляшки. Можна передбачити, щоб висота краю 14 була не менше 20-30 мм від поверхні підтримки ден пляшок (від дна місця 13 під пляшку), але краще - 30-60 мм, для одержання достатньої бічної підтримки. За допомогою підбору розмірів, описаного вище, досягається 4 × 5=20 місць під пляшки. Місця 13 під пляшки формуються неглибокою виїмкою, що обмежена або краєм 14 лотка для пляшок, або опорним елементом, що розташований усередині між чотирма суміжними місцями 13 під пляшки. Цей опорний елемент може бути виступом 15, напів-виступом 16 або опорною опуклістю 17. Виступ 15 являє собою шип, який простирається від опорної поверхні для ден пляшок і який має ввігнуті опорні поверхні 18 із чотирьох сторін для підтримки циліндричних частин пляшок. У напів-виступі 16 є, відповідно, дві криві опорні поверхні 18 і одна пряма опорна поверхня 19, які створюють трикутний перетин напів-виступу. Опорні опуклості 17, зі свого боку, є виступаючими елементами, які відповідають у перетині виступу 15 і висота яких вибрана такою, щоб не перешкоджати укладанню мультиупаковок пляшок на опорну поверхню для пляшок. На практиці це означає, що максимальна висота опорних опуклостей дорівнює висоті донної частини в нижній частині пляшки, виміряної від основи. Місця під пляшки 13 мають форму круглого дна пляшки та обмежені на периферії або краєм 14 лотка, або виступом 15, або напів-виступом 16, або опорною опуклістю 17. Напів-виступи та виступи вище, ніж опорна опуклість, і простираються приблизно на висоту країв лотка для пляшок. У дні мультиупаковки є отвір усередині між чотирма суміжними пляшками, куди можуть входити виступи та напіввиступи. Таким чином, вони підтримують упаковку та пляшки. В мультиупаковці пляшок краї упаковки безперервні. Таким чином, ця упаковка не має вирізу для виступів. Тому цілий виступ не може бути розташований у центральній точці всіх чотирьох пляшок, а замість цього, такі центральні точки потрібно залишати порожніми, при цьому опорну поверхню формувати під дно пляшки опорною опуклістю 17, або залишати їх напівпорожніми шляхом розміщення напів-виступів в таких точка, відносно яких край упаковки знаходиться в межах розміру певної упаковки. З іншої сторони для досягнення найкращої підтримки необхідно велика, наскільки це можливо, кількість виступів. Зокрема, у випадку місць пляшок, які знаходяться у кутах лотка для пляшок, там повинні бути принаймні напів-виступи, так, щоб одна крива опорна поверхня була звернена до кутового місця під пляшку. Проте у мультиупаковках пляшок майже всіх розмірів є принаймні один проміжок між двома найближчими до центру рядками місць під пляшки, так що між цими місцями можуть розміщуватися тільки опорні опуклості або плоска поверхня. Таким чином, мінімальна вимога для можливого використання рішення за цим винаходом є наявність принаймні напів-виступу в проміжку між рядками місць під пляшки, які обмежені кожним найбільш віддаленим подовжнім (паралельним довгій стороні) рядком місць під пляшки та найбільш віддаленими бічними (паралельним короткій стороні) рядками місць під пляшки. Тобто, принаймні одна ввігнута опорна поверхня повинна бути 3 UA 100928 C2 5 10 15 20 25 30 35 40 45 50 звернена до кутового місця під пляшку. Крім того, між найближчими до центру рядками місць під пляшки може знаходитися не більше, ніж опорна опуклість 17, інші елементи такої ж висоти або плоска поверхня. Як було описано вище, краще, щоб виступів і напів-виступів було настільки багато, наскільки це можливо, для підтримки мультиупаковок пляшок та для забезпечення того, щоб окремі пляшки залишалися на місцях. Однак, для того, щоб цей лоток для пляшок був виконаний так, щоб була забезпечена можливість розмістити багато різних типів упаковок, кількість цих опорних елементів повинна бути обмежена. При бажанні розмістити на лотку упаковки з чотирма пляшками, цілі виступи можуть бути розташовані тільки в самих віддалених кутах у центрі зони чотирьох пляшок. У цьому випадку упаковка з чотирма пляшками може бути розміщена на лотку для пляшок згідно з фіг. 7, таким чином, що виступи розташовуються в середині кожної упаковки. Порожній ряд місць під пляшки залишається в центрі лотка, причому по краях цього рядка не може бути цілих виступів. З іншого боку, на місцях, розташованих по краю упаковки, можуть знаходитися напів-виступи. Однак, якщо розміщувати упаковки з шістьма пляшками згідно з фіг. 8, можна побачити, що принаймні місця виступів поруч із другим найближчим до центру рядком для пляшок потрібно залишити порожніми, тому що на них ляже край упаковки. У той же час, край упаковки лежить наприкінці однієї упаковки шести пляшок, де розташований виступ кутового місця. Таким чином, принаймні, один виступ кутового місця повинен бути напів-виступом і розташовуватися так, щоб його пряма поверхня була звернена в напрямку виступів на такому же короткому боці. Це формує пару виступ / напів-виступ. Оскільки вони визначають положення упаковки шести пляшок, то на місцях виступу поруч із місцями під пляшки в центральному ряді не може бути нічого, крім опорних опуклостей, тому що через нього проходить край упаковки. Однак на протилежній стороні центрального ряду, можуть розташовуватися напів-виступи, прямі сторони яких звернені до цілих виступів на кінцях лотка для пляшок. Таким чином, вони формують опорну поверхню для упаковки чотирьох пляшок, але, проте, будуть встановлюватися в отвори для виступів упаковки шести пляшок для підтримки упаковок і пляшок. У цьому варіанті можуть бути розміщені упаковки восьми пляшок безпосередньо замість упаковок чотирьох пляшок, а упаковки десяти пляшок безпосередньо поруч одна з одною паралельно довгим рядам місць під пляшки. В описаному вище прикладі виступи можуть бути замінені напів-виступами, але в цьому випадку підтримка, зокрема, окремих пляшок буде гірше. Однак, істотним є, те, що пляшка в куті лотка буде втримуватися принаймні напів-виступом і краєм лотка для пляшок. У принципі, дно лотка для пляшок може навіть бути плоским, а пляшки підтримуватися тільки виступами, але в цьому випадку підтримка може бути недостатньою, а заповнення лотка для пляшок більш важким, тому що порожні не закріплені пляшки будуть легко падати на плоскій поверхні. Звичайно, у повному лотку для пляшок пляшки підтримують одна одну, отже чим більше виступів і напів-виступів підтримують пляшки, тим стійкіше буде форма транспортної одиниці з кількох навантажених лотків для пляшок. З іншого боку, на поверхні лотка для пляшок не повинно бути ніяких опорних елементів, додаткових до виступів або напів-виступів, які приймають дена пляшок, наприклад деталей, які знаходилися б вище верхньої поверхні опорних опуклостей, тобто вище донної частини пляшки. Такі деталі запобігають розміщенню на лотку для пляшок мультиупаковок різного розміру. Винахід також може бути застосований до лотків для пляшок, в яких є кілька місць під пляшки. Одним з альтернативних варіантів є лоток, де в кожному рядку є шість місць під пляшки. Цей лоток застосовується для пляшок з досить малим діаметром для встановлення шести з них у такий же рядок на лотку. Може бути розглянута більша кількість місць під пляшки, однак з кількістю місць, меншою, ніж у прикладі, описаному вище, неможливо розмістити місця для упаковок різних розмірів, тому що є занадто мало місць під пляшки в подовжніх і поперечних рядках для більших упаковок. ФОРМУЛА ВИНАХОДУ 55 1. Лоток для пляшок для транспортування окремих пляшок і мультиупаковок різних розмірів, утворених із пляшок, який містить: першу опорну поверхню, у якій є принаймні елементи (2, 3) для втримання шийки або пробки пляшки, другу опорну поверхню зі сторони, протилежної відносно першої опорної поверхні, для опори ден пляшок, 4 UA 100928 C2 5 10 15 20 25 30 35 край (14), що проходить навколо другої опорної поверхні для підтримки пляшок і упаковок усередині від краю (14), принаймні чотири рядки місць під пляшки, у кожному з яких є принаймні п'ять місць під пляшки (13), опорні елементи (15, 16, 17) між місцями під пляшки, які виступають від другої опорної поверхні, для підтримки окремих пляшок і мультиупаковок із пляшок, причому опорні елементи (15, 16, 17) являють собою принаймні або виступ (15) у формі шипа, який простягається від другої опорної поверхні і має ввігнуті поверхні (18) із чотирьох сторін, або напіввиступ (16), який містить дві ввігнуті поверхні (18) та одну пряму поверхню (19), або опорну опуклість (17), яка відповідає у перерізі виступу (15), та принаймні у середині ділянки для чотирьох пляшок у кожному куті лотка для пляшок знаходиться принаймні один напіввиступ (16) або виступ (15), у якому є принаймні одна ввігнута поверхня (18), яка звернена до кутового місця під пляшку лотка для пляшок, який відрізняється тим, що виступи (15) та напіввиступи (16) є вищими за опорні опуклості (17), і у середині двох найближчих до центру рядків місць під пляшки знаходяться підвищення, які простираються максимум до висоти опорних опуклостей (17). 2. Лоток для пляшок за п. 1, який відрізняється тим, що в трьох кутах у середині ділянки із чотирма пляшками знаходиться виступ (15), а в одному куті - напіввиступ (16), у якому є плоска поверхня, звернена до виступу (15) того ж короткого боку. 3. Лоток для пляшок за п. 1 або 2, який відрізняється тим, що у куті на одній короткій стороні лотка для пляшок у середині ділянки із чотирма пляшками знаходяться виступи (15) в обох кутах і в напрямку того ж рядка місць під пляшки, у середині між наступною ділянкою із чотирма місцями під пляшки знаходяться напіввиступи (16), плоска опорна поверхня яких звернена до виступів (15). 4. Лоток для пляшок за будь-яким з попередніх пунктів, який відрізняється тим, що у поперечному напрямку щодо рядків місць під пляшки є принаймні один ряд центрів між одним рядком місць для чотирьох пляшок, де знаходяться не більше, ніж підвищення, які простираються до висоти опорних опуклостей (17). 5. Лоток для пляшок за будь-яким з попередніх пунктів, який відрізняється тим, що принаймні на коротких боках лотка для пляшок знаходяться виїмки (6) для захвату, що складаються із просторів (7), які простягаються усередину від кінця, і просторів (8), які простягаються усередину від нижнього краю (5) лотка для пляшок. 6. Лоток для пляшок за будь-яким з попередніх пунктів, який відрізняється тим, що виконаний з можливістю встановлення на ньому мультиупаковки пляшок з принаймні двома, чотирма, шістьма, вісьмома, а також десятьма пляшками. 5 UA 100928 C2 6 UA 100928 C2 7 UA 100928 C2 8 UA 100928 C2 9 UA 100928 C2 10 UA 100928 C2 11 UA 100928 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
