Прокладний лоток для багатоярусного упакування скляних пляшок на піддоні розміром 1200мм х 800мм

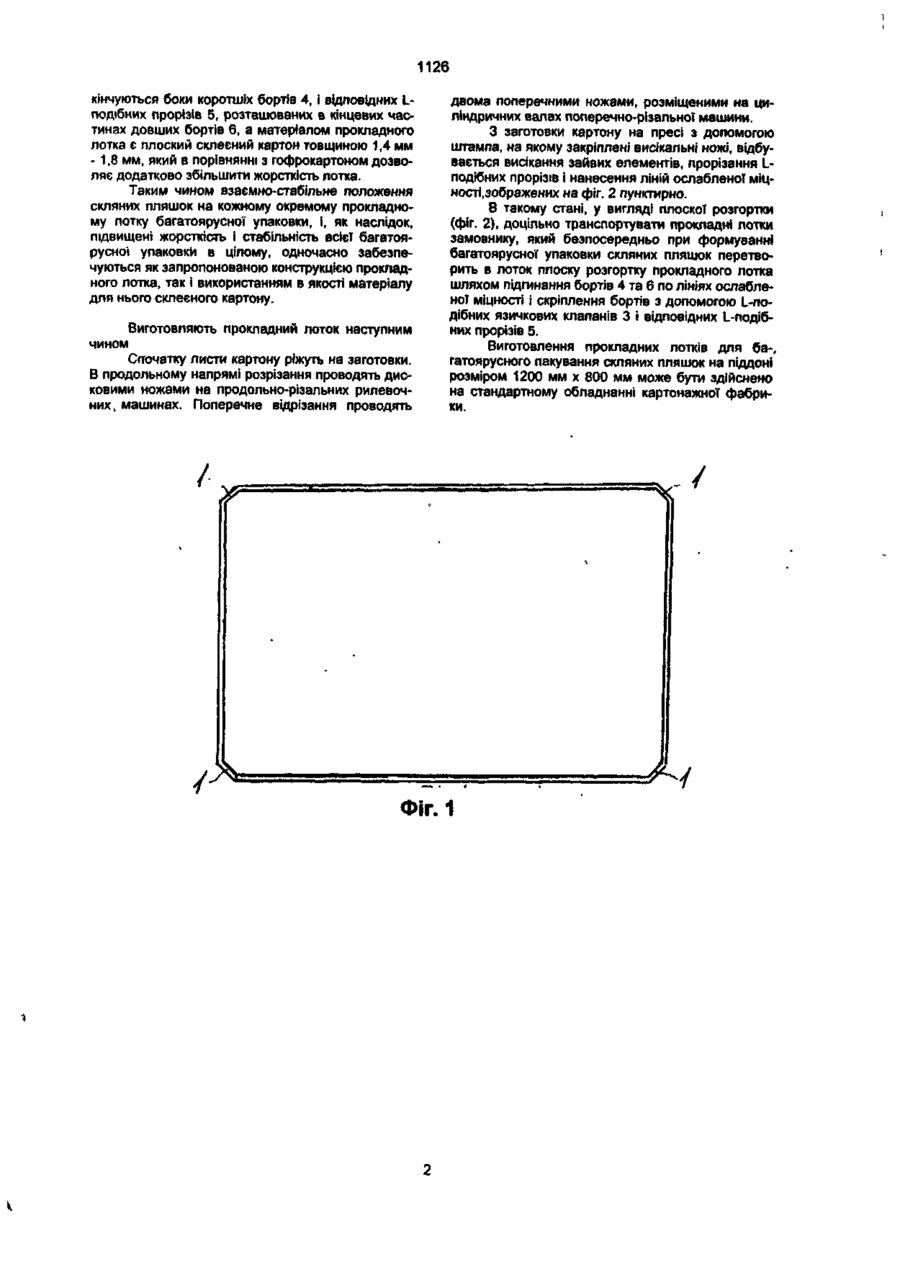

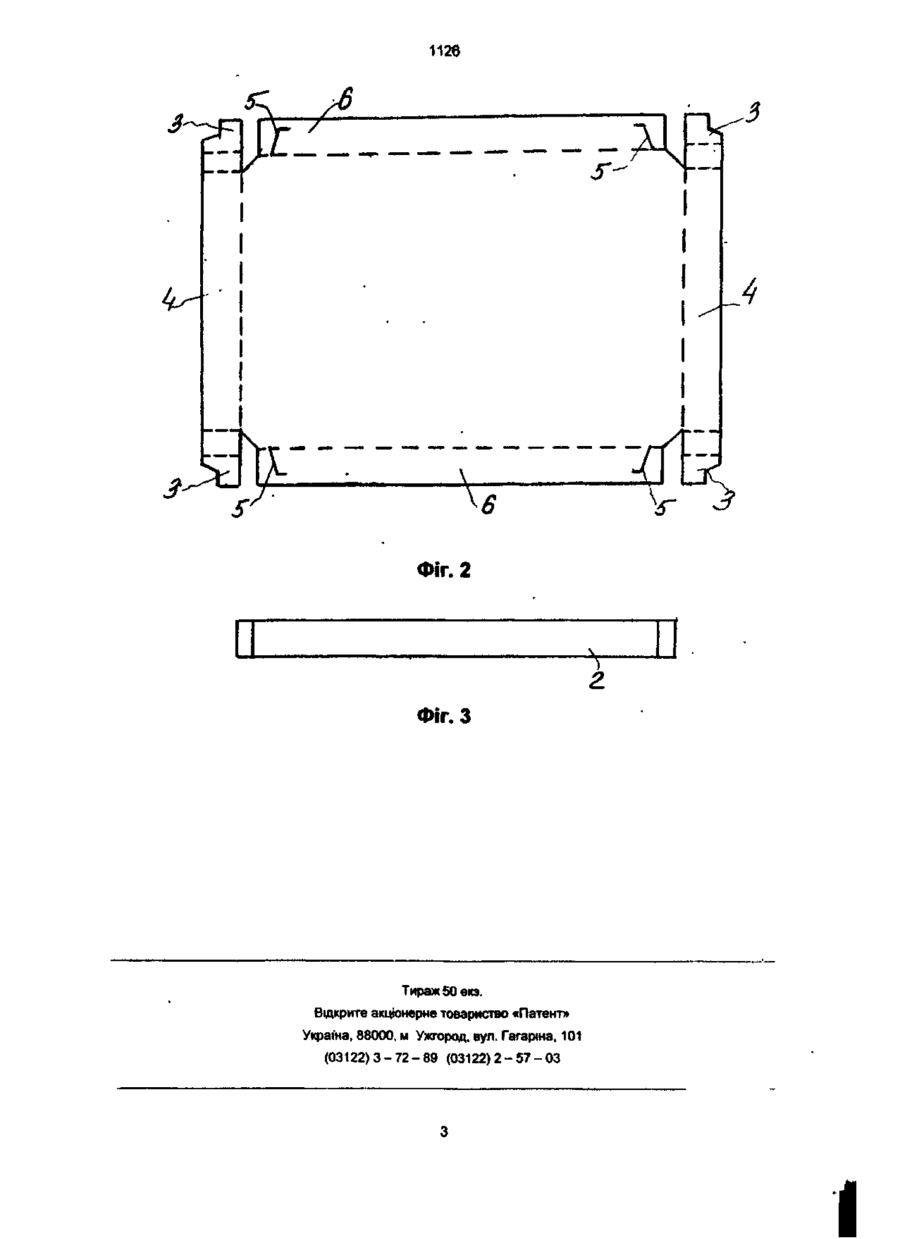

1. Прокладний лоток для багатоярусного упакування скляних пляшок на піддоні розміром 1200мм х 800мм, що має дно та борти, який відрізняється тим, що виконаний зі скошеними кутами. 2. Прокладний лоток за п. 1, який відрізняється тим, що його борти скріплені між собою з допомо Корисна модель відноситься до упакування пляшок, зокрема до виготовлених з гнучкого матеріалу, наприклад картону, прокладних лотків, які використовують для відокремлення ярусів при багатоярусному пакуванні скляних пляшок на піддоні. При пакуванні скляних пляшок на заводах, які їх виготовляють, наприклад, на склозаводі міста Костянтинівки Донецької області, яруси пляшок на піддоні 1200мм х 800мм відокремлюють один від одного прямокутними прокладними лотками такого ж розміру з гофрованого картону, які мають дно і борти. При цьому висота бортів дорівнює приблизно 10% від довжини більшої сторони лотка, а самі борти скріплені між собою невеликої довжини, приблизно 25мм, стебком з м'якої і тонкої', діаметром приблизно 1мм, металевої проволо- . ки. Одночасно такі ж прокладні лотки кладуть під нижній ярус пляшок, відокремлюючи його від піддону і, в перевернутому стані (догори дном) - на верхній ярус, захищаючи останній від можливих ушкоджень. Скомпоновану таким чином багатоярусну упаковку пляшок обтягують термоусадочною ПЛІВКОЮ. Така багатоярусна упаковка з описаною вище конструкцією прокладних лотків, в кутах яких завжди між лотком і розташованими в кутах пляшками існують пустоти, а також внаслідок недостатньої жорсткості лотків, не забезпечує як ста гою L-подібних язичкових клапанів і відповідних Lподібних прорізів. 3. Прокладний лоток за п. 1, який відрізняється тим, що довжина скосів в кутах складає 3% - 5% від довжини його довшої сторони. 4 Прокладний лоток за п. 1, який відрізняється тим, що висота його бортів складає 6,5% - 9,5% від довжини його довшої сторони. 5. Прокладний лоток за п. 1, який відрізняється • тим, що виготовлений з плоского склеєного картону. 6. Прокладний лоток за п. 5, який відрізняється тим, що плоский склеєний картон має товщину 1,4мм- 1,8мм. більного положення пляшок, особливо при перевезеннях та завантажувально-розвантажувальних операціях, так і необхідної жорсткості всієї багатоярусної упаковки в цілому, внаслідок чого частина пляшок розбивається. Крім того, виступаючі прямі кути прямокутних лотків досить часто прорізають термоусадочну плівку, якою обтягують упаковку, що також призводить до руйнування пляшок. Задача корисної моделі - створення такої конструкції прокладного лотка, який забезпечує взаємно-стабільне положення розташованих на ньому пляшок, є більш жорстким та забезпечує підвищену жорсткість всієї багатоярусної упаковки в цілому, а також своїми кутами не прорізає термоусадочну плівку і, як наслідок, дозволяє уникнути руйнування пляшок в багатоярусній упаковці. Поставлена задача вирішується тим, що прокладний лоток для багатоярусного пакування скляних пляшок на піддоні 1200мм х 800мм, виготовляють зі скошеними кутами, як зображено на фіг. 1, при цьому довжина скосу 1 в кутах складає 3% - 5% від довжини довшої сторони лотка, а висота бортів 2, зображених на розгортці (фіг. 2) та виді зверху (фіг. 3) по всьому периметру лотка складає 6,5% - 9,5% від довжини довшої сторони лотка, борти поруч зі скошеними кутами з'єднані між собою з допомогою зображених на фіг. 2 L-noдібних'язичкових клапанів 3, якими з обох боків за 1126 кінчуються боки коротшіх бортів 4, і відповідних Lлодібних прорізів 5, розташованих в кінцевих частинах довших бортів 6, а матеріалом прокладного лотка є плоский склеєний картон товщиною 1,4 мм -1,8 мм, який в порівнянні з гофрокартоном дозволяє додатково збільшити жорсткість лотка. Таким чином взаємно-стабільне положення скляних пляшок на кожному окремому прокладному лотку багатоярусної упаковки, і, як наслідок, підвищені жорсткість і стабільність всієї багатоярусної упаковки в цілому, одночасно забезпечуються як запропонованою конструкцією прокладного лотка, так і використанням в якості матеріалу для нього склеєного картону. Виготовляють прокладний лоток наступним чином Спочатку листи картону ріжуть на заготовки. В продольному напрямі розрізання проводять дисковими ножами на продольно-різальних рилевочних, машинах. Поперечне відрізання проводять двома поперечними ножами, розміщеними на циліндричних валах поперечно-різальної машини. З заготовки картону на пресі з допомогою штампа, на якому закріплені висікальні ножі, відбувається висікання зайвих елементів, прорізання Lподібних прорізів і нанесення ліній ослабленої міцності,зображених на фіг. 2 пунктирно. В такому стані, у вигляді плоскої розгортки (фіг. 2), доцільно транспортувати прокладні лотки замовнику, який безпосередньо при формуванні багатоярусної упаковки скляних пляшок перетворить в лоток плоску розгортку прокладного лотка шляхом підгинання бортів 4 та 6 по лініях ослабленої міцності і скріплення бортів з допомогою L-noдібних язичкових клапанів 3 і відповідних L-подібних прорізів 5. Виготовлення прокладних лотків для ба-, гатоярусного пакування скляних пляшок на піддоні розміром 1200 мм х 800 мм може бути здійснено на стандартному обладнанні картонажної фабрики. ФІГ. 1 1126 *' V Фїг. 2 Фіг.З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 І
