Запобіжна система для подавального пристрою та ємності

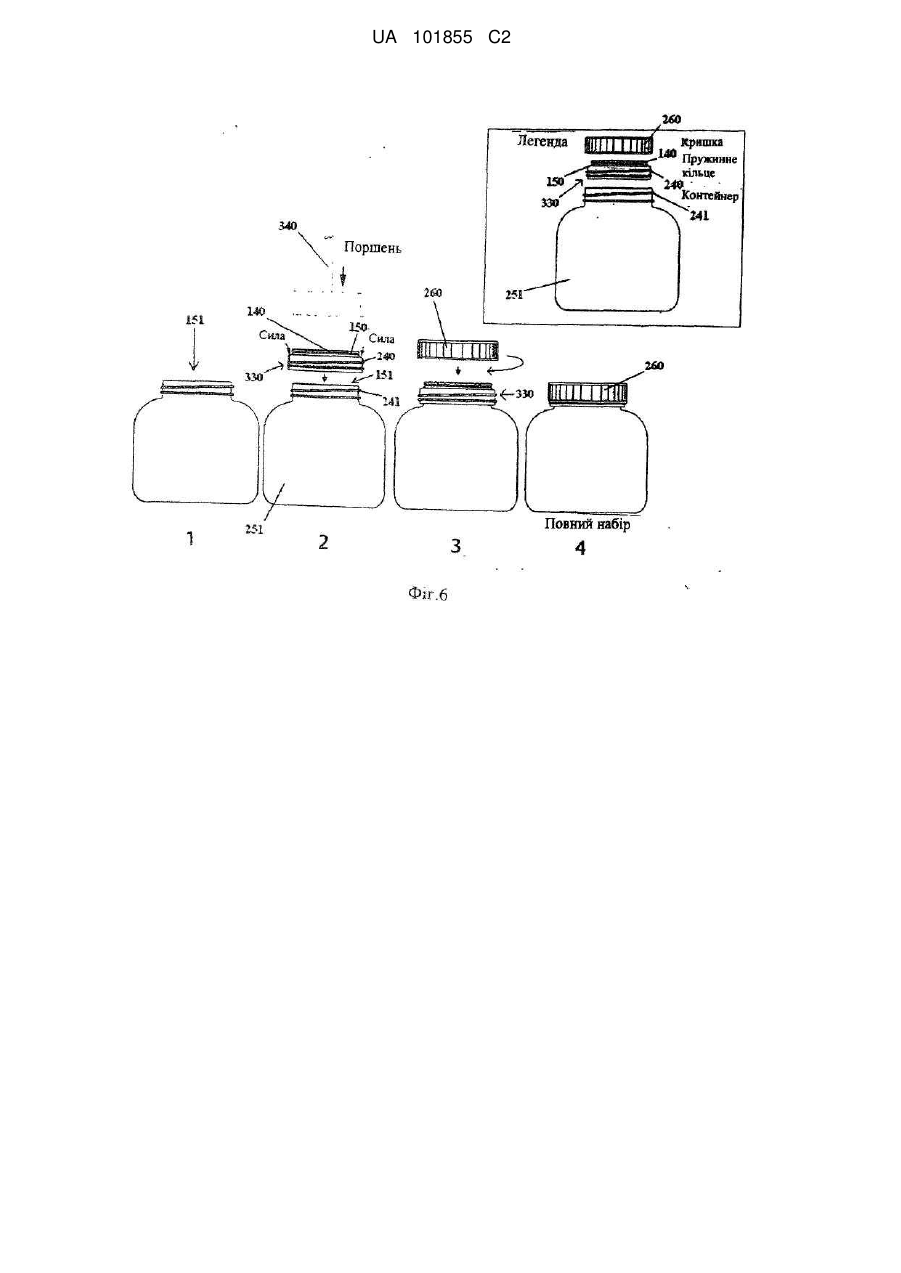

Реферат: Заявлена запобіжна система (500) має перший пристрій (250), який має перший отвір, та першу з'єднувальну деталь (140), виконану на утвореному першою кромкою першому отворі, та другий пристрій (220), який має другий отвір, та другу з'єднувальну деталь (210), виконану на утвореному другою кромкою другому отворі. Перша з'єднувальна деталь (140) призначена для замикання з другою з'єднувальною деталлю (210) для сполучення першого та другого отворів. При цьому перша з'єднувальна деталь (140) деформується без можливості повторного приєднання, коли перший пристрій (250) було від'єднано від другого пристрою (220) при сполучених першому та другому отворах, щоб унеможливити повторне приєднання першого пристрою до другого пристрою через перший та другий отвори; причому перший отвір має принаймні один виступ (160), виконаний на поверхні змикання, а другий отвір має принаймні одне гніздо (170) на своїй поверхні змикання, причому виступ (160) призначений для відповідного заходження у гніздо (170), коли перший та другий отвори сполучені, а також для істотного обмеження будь-якого руху першого отвору відносно другого отвору. UA 101855 C2 (12) UA 101855 C2 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь винаходу Даний винахід стосується запобіжної системи, а саме, запобіжної системи для подавального пристрою та ємності. Рівень техніки Різноманітні види диспенсерів можна застосовувати для подачі текучих речовин, наприклад, гранульованих або подібних речовин, рідини або інших споріднених текучих речовин, від напою і приправи в порошку до мила. Також слід зазначити, що такий механізм, за можливості, також можна застосовувати для інших насипних одиниць, наприклад, цукерок, пігулок, кубиків цукру тощо. Такого типу диспенсери, зокрема, ті, що призначені для текучих речовин, наприклад, гранульованих, або подібних речовин, рідини або інших текучих речовин, мають певні недоліки, які в основному становлять інтерес для даного винаходу. Гранульовані та подібні речовини, такі, як цукор, вершки, порошкова кава, порошкові приправи, гранульована сіль, порошок чилі тощо, необхідно зберігати в герметичних умовах, і тому вони повинні бути заздалегідь запакованими. До того ж, необхідність транспортування запасів таких речовин в упаковці призвела до потреби у застосуванні зручної тари, оснащеної накривкою, такою, як загвинчувана кришка, кришка з пружинною защіпкою або ін. Окрім цього, також з'явилася потреба у диспенсері, який й би слугував одночасно як контейнер для зберігання згаданих речовин, так й, за потреби, міг подати згадані речовини з контейнеру. Тому, звичайно був розроблений диспенсер, який би зручно відповідав згаданим вище вимогам. Хоча вважають, що звичайні диспенсери можуть задовольнити згадані вище вимоги, все ж таки існують певні недоліки, які становлять величезну проблему для постачальників насипних фасованих продуктів. Існує взаємна практика роботи між постачальником та дистриб'ютором на засадах добросовісності та взаємності: постачальник надає торговельній компанії диспенсери для згаданих продуктів, в свою чергу торговельна компанія повинна закупати фасовані продукти лише у постачальника та продавати продукти кінцевому споживачу, як це обумовлено договором. Однак, відомі численні випадки, коли торговельні компанії незаконно намагалися адаптувати фасовані продукти конкурентів для розфасовки на диспенсері постачальників, з якими вони уклали угоду, без згоди на це своїх постачальників. Звичайний диспенсер, у більшості випадків, в частині роботи диспенсера зазвичай складається із стенда диспенсера, знімного подавального пристрою та контейнера для продуктів. Зазвичай користувачу необхідно вставити контейнер з продуктом у подавальний пристрій, і вставити одержану конструкцію в стенд. Оскільки контейнери звичайно мають загвинчувану кришку, зазвичай виконана на горловині контейнері гвинтова різь точно вставляється в горловину подавального пристрою. Очевидно, що у таких звичайних машинах не існує будь-яких запобіжних систем, щоб попередити спроби користувача/торговельної компанії повторно наповнити контейнер продуктом конкурентів та розповсюджувати продукт із застосуванням диспенсерів постачальників. Окрім цього, існує інша проблема, коли користувач може застосовувати контейнер конкурента, наповнений продуктом конкурента, із згаданим диспенсером, так як згадана гвинтова різь на контейнері є стандартною. Таким чином, користувач практично безперешкодно може постійно повторювати вищевказане застосування у необмежених обсягах. Один з подібних диспенсерів є предметом патентного документу № GB 1,024,287, який описує диспенсер для подачі порційних кількостей порошкових кави, цукру та інших порошкових або гранульованих інгредієнтів напоїв. Диспенсер застосовують для текучих речовин, наприклад, порошкових, кави, молока, чаю або цукру, він включає контейнер, випускну горловину для продукту, направлену вниз від згаданого контейнера, клапан-метелик на зазначеній горловині, який включає шток, що протикає отвір, і затвір, а також засоби активації клапану, які можуть швидко переводити клапан-метелик із одного закритого положення через проміжне відкрите положення у інше закрите положення. Однак, у даному описі немає жодної згадки про механізм, за допомогою якого можна вирішити згадані вище проблеми. Аналогічним є предмет патенту Едварда (G.B. № 1,488,372), в якому описується диспенсер для подачі визначеної кількості речовини у вигляді частинок або гранул, наприклад, цукру, кави тощо. Диспенсер складається з поршневого клапану з основою, бічними стінками та перетинкою, яка відділяє пару дозуючих камер, клапан повертається на штоці для випорожнення однієї з камер. Клапан може відхилятися за допомогою важеля з'єднаного з рукояткою. Якщо диспансер застосовують у механізмах, які приводяться в дію за допомогою монет, також виконують блокуючий механізм. Цей диспенсер також не має механізму, який би попереджав застосування контейнерів конкурентів зі згаданим подавальним пристроєм. 1 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 GB 1,339,341 розкриває пристрій для дозування відміряних кількостей з контейнера, який обладнаний засобами для такого руйнування контейнера, що він не може бути використаний ще раз для первісної мети. Такий пристрій має з'єднувальні засоби для приєднання до контейнера, і різець, який діє при від'єднанні пристрою. Різець може бути ножем, ріжучою рукояткою або лезом, що "розділяє" горловину ємності при вигвинчуванні з пристрою. Однак, цей документ не розкриває систему, в якій контейнер є частиною системи і призначений для одноразового застосування спеціально в комбінації з таким приладдям, як диспенсер. Як результат, постачальники знаходяться у безвихідному становищі. В якості запобіжних засобів постачальники, що мають підозри, повинні постійно та пильно відслідковувати безкінечні спроби виробників. У більш-менш довготривалому періоді постійне відслідковування може призвести до великих та непотрібних витрат для постачальників. Незважаючи на крайні зусилля з боку постачальників, все ж не було досягнуто задовільного результату. Тому, існує нагальна потреба у диспенсері, який би вирішував згадані вище недоліки. Суть винаходу Відповідно, для виправлення недоліків та недосконалостей відомого рівня техніки, було запропоновано запобіжну систему для подавального пристрою та ємності. Відповідно до першого аспекту згідно даного винаходу запобіжна система складається з першого пристрою (250) та другого пристрою (220). Перший пристрій має перший отвір і першу з'єднувальну деталь, виконану на кромці, що утворює перший отвір. Другий пристрій складається з другого отвору та другої з'єднувальної деталі, виконаної на краї, який утворює другий отвір. Перша з'єднувальна деталь призначена для зчеплення з другою з'єднувальною деталлю для сполучення першого отвору з другим. Перша з'єднувальна деталь також виконана таким чином, щоб деформуватися без можливості повторного приєднання, коли перший пристрій від'єднаний від другого пристрою в місці сполучення першого та другого отворів, для унеможливлення повторного приєднання першого пристрою до другого пристрою у місці першого та другого отворів. Перший отвір має принаймні один виступ (160), виконаний на поверхні змикання, а другий отвір має принаймні одне гніздо (170) на своїй поверхні змикання. Виступ призначений для відповідного заходження у гніздо, коли перший та другий отвори сполучені, а також для істотного обмеження будь-якого руху першого отвору відносно другого отвору. Відповідно до другого аспекту згідно даного винаходу перша з'єднувальна деталь є деталлю, яку неможливо повторно приєднати. Перша з'єднувальна деталь неміцно кріпиться до першого отвору, з'єднувальна деталь, легко від'єднується від першого краю, коли перший пристрій від'єднують від другого пристрою у місці сполучення першого та другого отворів, для унеможливлення повторного приєднання до другого пристрою у місці сполучення першого та другого отворів. Відповідно до третього аспекту згідно даного винаходу перший пристрій є проміжним з'єднувачем між третім та другим пристроями у місці другого та третього отворів. Перший отвір проходить по всьому першому пристрою у вигляді трубки. Перший пристрій невід'ємно сполучений із третім пристроєм. Внутрішній з'єднувальний елемент виконано на внутрішній стінці першого отвору. Третій пристрій включає третій отвір. Третя кромка, яка утворює третій отвір, містить третій з'єднувальний елемент, виконаний відповідно на зовнішній стінці. Внутрішній з'єднувальний елемент невід'ємно замикається з третім з'єднувальним елементом таким чином, що перший та третій пристрій невід'ємно з'єднуються у місці першого та третього отворів. Якщо перший та другий пристрої були з'єднані без можливості повторного приєднання, коли проводилися спроби роз'єднати перший та другий пристрої, третій пристрій, невід'ємно з'єднаний з першим пристроєм, неможливо повторно приєднати до другого пристрою. Метою даного винаходу є одержання запобіжної системи, яка б забезпечувала з'єднання із другим пристроєм без можливості повторного приєднання від отвору до отвору. Також метою даного винаходу є забезпечення унікальних засобів замикання, в які можна вставляти без можливості повторного приєднання лише з'єднувальну поверхню, виконану на отворах відповідного пристрою, та які попереджають вставляння інших видів засобів замикання у засоби замикання відповідного пристрою. Метою даного винаходу є пошкодження отвору першого пристрою, що не дозволяє повторне його приєднання до отвору другого пристрою, тобто, перший пристрій призначений для одноразового приєднання та не може бути повторно приєднаний до отвору другого пристрою, а другий пристрій виконаний таким чином, що в його отвір без обмежень можна вставляти новий раніше перший пристрій, який раніше не використовувався і не пошкоджувався для неможливості повторного приєднання. 2 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 Ще однією метою даного винаходу є запропонувати рішення щодо упаковки, яка використовується у якості першого пристрою (наприклад, пластиковий контейнер, пакет, пляшка або мішечок тощо), для одноразового застосування тільки з подавальним пристроєм, шляхом деформування без можливості повторного використання або від'єднання без можливості повторного приєднання деталі контейнера після його від'єднання від подавального пристрою диспенсера. Таким чином, можна запобігти застосовуванню інших контейнерів (інших конкурентів) із згаданим подавальним пристроєм. Ще однією метою даного винаходу є попередження повторного застосування або повторного наповнення упаковки, який була пошкодження для неможливості повторного приєднання, що, таким чином, забезпечує одноразове використання упаковки і унеможливлює повторне її наповнення. Зрештою, метою даного винаходу є запропонувати проміжний з'єднувач, який би мав усі ознаки запобіжної системи, який можна невід'ємно приєднати до звичайної ємності або упаковки таким чином, щоб перераховані вище переваги запобіжної системи можна було адаптувати до звичайної ємності або упаковки. Даний винахід характеризується певними новими ознаками та комбінацією деталей, які надалі в повному обсязі описані та проілюстровані за допомогою супровідних креслень та, зокрема, висвітлені у доданій формулі винаходу; слід розуміти, що можливе внесення різноманітних змін щодо деталей, не виходячи за межі обсягу винаходу і без втрати будь-якої з переваг даного винаходу. Короткий опис креслень Для полегшення розуміння винаходу, на доданих кресленнях проілюстровано переважні варіанти втілення, дослідивши які, за умови розгляду разом з наведений нижче описом, винахід, його конструкція та принципи роботи, а також багато інших переваг, стануть зрозумілими та цінними. Фігура 1 є ізометричним зображенням другого отвору - горловини упаковки згідно даного винаходу. Фігура 2 є ізометричним зображенням другого отвору - впускного отвору подавального пристрою згідно даного винаходу. Фігура 3 є схематичним зображенням в перерізі, яке демонструє спосіб запобігання запобіжної системи згідно даного винаходу. Фігура 4 є ізометричним зображенням, яке демонструє переважний спосіб приєднання подавального пристрою до упаковки (контейнера) Фігура 5 є поетапним ізометричним зображенням, яке демонструє спосіб встановлення упаковки (контейнера) у диспенсер. Фігура 6 є зображенням проміжного з'єднувача та контейнера згідно третього варіанту втілення даного винаходу. Детальний опис переважних варіантів втілення Даний винахід стосується запобіжної системи 500. Зокрема, даний винахід стосується запобіжної системи 500, яка дозволяє приєднати ємність 250 до другого пристрою 220 отвір до отвору без можливості повторного приєднання. Надалі запобіжна система 500 буде описана відповідно до переважних варіантів втілення даного винаходу, та з посиланнями на супровідні описи та креслення. Однак, слід розуміти, що обмеження опису до переважних варіанті втілення та креслень робиться тільки для полегшення розгляду даного винаходу, і передбачається, що фахівці з рівня техніки можуть розробляти різноманітні модифікації, не виходячи за межі обсягу доданої формули винаходу. Запобіжна система 500 в основному виконана для можливості приєднання першого пристрою до другого пристрою отвором до отвору без можливості повторного приєднання. Також задачею даної запобіжної системи 500 згідно даного винаходу є забезпечення унікального механізму замикання, при якому в з'єднувальну деталь другого пристрою може встановлюватися виключно з'єднувальна деталь такого типу, як наявна перша з'єднувальна деталь 140 першого пристрою, яка не підлягає повторному приєднанню. Іншими словами, попереджають приєднанню до засобів замикання на відповідному пристрої згідно даного винаходу засобів замикання інших форм, наприклад, такої, як гвинтова різь. Надалі унікальний механізм замикання буде описано більш детально. Для вирішення поставлених вище завдань запобіжна система 500 переважно включає перший пристрій із першим отвором та першою з'єднувальною деталлю, виконаною на утвореному першою кромкою першому отворі, та другого пристрою із другим отвором та другою з'єднувальною деталлю, виконаною на утвореному другою кромкою другому отворі. Перша 3 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 з'єднувальна деталь переважно призначена для відповідного замикання з другою з'єднувальною деталлю для сполучення згаданих першого та другого отворів. Крім того, перша з'єднувальна деталь переважно включає принаймні один запірний елемент - виступ, тоді як друга з'єднувальна деталь має принаймні одне гніздо. Коли перша та друга з'єднувальні деталі з'єднані, запірний елемент (виступ) переважно встановлений та зафіксований у гнізді. Додатково, перший отвір переважно має принаймні один виступ, виконаний на поверхні замикання, а другий отвір переважно має принаймні одне гніздо на поверхні замикання. Також переважно гніздо виконують на другій з'єднувальній деталі. Виступ переважно встановлюють у гніздо, коли перший та другий отвори сполучені; виступ переважно виконана таким чином, щоб суттєво обмежувати будь-який рух першого отвору щодо другого отвору. Відповідно до першого варіанту втілення, коли сполучені отвори першого та другого пристроїв від'єднують, перша з'єднувальна деталь переважно деформується без можливості повторного приєднання, так що повністю запобігають повторному приєднанню першого пристрою до другого пристрою отвір до отвору. Також відповідно до першого варіанту втілення запобіжний елемент переважно є найслабшою деталлю першої з'єднувальної деталі, тому коли перша та друга з'єднувальні деталі роз'єднані, запобіжний елемент переважно деформується без можливості повторного приєднання, так що його неможливо ще раз використати для повторного з'єднання із гніздом на другому краї другого пристрою. Згадана друга з'єднувальна деталь також переважно може замикатися з першою з'єднувальною деталлю іншого першого пристрою, який не був деформований без можливості повторного приєднання через його від'єднання від другого отвору другого пристрою. Відповідно до другого варіанту втілення згідно даного винаходу перша з'єднувальна деталь переважно є деталлю, яку не можливо повторно приєднати. Перша з'єднувальна деталь переважно легко кріпиться до першого краю. Перший та другий пристрої переважно з'єднуються у місцях виконання відповідних отворів шляхом замикання поверхні, яку не можливо повторно приєднати, з другою з'єднувальною деталлю. Коли перший та другий пристрої від'єднанні у місці виконання отворів, перша з'єднувальна деталь переважно легко відривається від краю першого отвору, в результаті чого перший пристрій тимчасово блокується від повторного приєднання до другого пристрою у місці відповідних отворів. Також відповідно до другого варіанту втілення згідно даного винаходу, коли перший та другий пристрої з'єднані отворами, запобіжний елемент переважно вставлений та зафіксований у гнізді. Так як запобіжний елемент надійно утримується у гнізді, перша з'єднувальна деталь переважно легко від'єднується від краю першого отвору, якщо отвори першого та другого пристроїв роз'єднані. Тому, як наслідок, перша з'єднувальна деталь переважно від'єднується від першого отвору та, переважно, істотно деформується для неможливості повторного приєднання знову до другого отвору або до будь-якого іншого отвору другого пристрою. Також відповідно до другого варіанту втілення згідно даного винаходу бажано, щоб перший пристрій переважно додатково включав принаймні один неміцний з'єднувач, виконаний в переважних місцях з'єднання першої з'єднувальної деталі та першого отвору. Неміцний з'єднувач переважно неміцно приєднує деталь, яка не підлягає повторному приєднанню, до першого отвору. Неміцний з'єднувач переважно є найслабшою деталлю, тому роз'єднання отворів першого та другого пристроїв призводить до розриву неміцного з'єднувача. Надалі, звертаючись до різних фігур креслень, продемонстровано запобіжну систему 500 відповідно до найбільш переважного варіанту втілення даного винаходу. Як видно на фігурі 1, перша з'єднувальна деталь 140, що являє собою відривну горловину і може істотно деформуватися без можливості повторного приєднання, переважно приєднується до нижньої горловини, що є першим отвором 150 першого пристрою 250 через множину точок сполучення 130. Згадана перша з'єднувальна деталь 140 переважно включає множину конічних шпонок 110, виконаних по окружності горловини - першої з'єднувальної деталі 140, що призначається для замикання з другим пристроєм 220 або для захисту. Під згаданими точками сполучення 130, переважно, також наявні виступи 160, переважно виконані по окружності нижньої горловини, що є першим отвором 150, для обмеження лінійного руху або руху по колу першого пристрою під час замикання з другим пристроєм. Згаданий перший отвір 150 також переважно має запірну різь, наприклад, гвинтову різь 240, виконану нижче виступів 160 для замикання з накривкою 260, наприклад, загвинчуваною кришкою (не зображено). Як видно на фігурі 2, другий пристрій переважно містить конічні пази 120, виконані на порожнині другого пристрою 220, що призначені для замикання з першим пристроєм. 4 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, порожнина є другою з'єднувальною деталлю 210, утвореною на другому краї. Конічні пази 120 переважно є шпоночними пазами 120, які можуть зачіплятися зі згаданими шпонками 110 під час замикання. Другий пристрій 220 також переважно містить велику кількість U-подібних боріздок 190, виконаних у місці примикання відповідного шпоночного паза 120 на порожнині 210. U-подібна боріздка 190 переважно проходить паралельно після відповідного шпоночного паза 120 для уможливлення проходу відповідної шпонки 110 (із зусиллям) від шпоночного паза 120 до U-подібної боріздки 190 для запирання першого пристрою на другому пристрої. Таким чином, U-подібна боріздка 190 переважно розташована перед шпоночним пазом 120. U-подібна боріздка 190 також переважно виконується до краю гнізда другої з'єднувальної деталі 210 для полегшення видалення першої з'єднувальної деталі 140, яка від'єднується від першого отвору першого пристрою 250 без можливості повторного приєднання. Другий отвір також переважно містить множину виїмок 170, виконаних на гнізді другої з'єднувальної деталі 210 внутрішньої окружності другого пристрою, для істотного обмеження кругового руху виступів 160, як це продемонстровано на фігурах 2 та 3. Як видно на фігурі 1, шпонка 110 в поперечному перерізі переважно звужується по напрямку загвинчування або запирання. Відповідно, у поперечному перерізі конічний паз 120 також переважно звужується у бажаному напрямку для вставлення шпонки 110. Як зображено на фігурі 3, шпонка 110 та шпоночний паз 120 у поперечному перерізі переважно виконані таким чином, щоб обидві поверхні могли пружно стискатися між собою. При прикладенні більшого зусилля (у напрямку загвинчування), шпонка 110 переважно проходить з шпоночного пазу 120 в U-подібну боріздку 190. У цьому випадку переважно обмежено рух шпонки 110 назад до шпоночного базу 120 (у напрямку відгвинчування або від'єднання) завдяки конфігурації та виконанню U-подібної боріздки 190 та шпоночного пазу 120. Одночасно, виступ 160 переважно блокується бічними стінками виїмки 170 (на ближньому кінці), і тому переважно обмежується подальший круговий рух виступу 160, зокрема, у напрямку від'єднання, як це видно на фігурі 3. Таким чином, виїмка 170 переважно має довжину, достатню для того, щоб шпонка 110 первісно вставлялася у шпоночний паз 120 на віддаленому кінці, а потім переходила у ближчу позицію Uподібної боріздки 190. Щоб зняти перший пристрій, по-перше, його розкручують у напрямку відгвинчування. На цьому етапі запірний механізм із шпонки 110 та шпоночного пазу 120, а також сполучний механізм виступу 160 та виїмки 170 переважно істотно стримують будь-який рух першого отвору 150 та першої з'єднувальної деталі 140 відносно другої з'єднувальної деталі 210 другого пристрою 220. Так як точки сполучення 130 є найслабшими місцями упаковки, вони переважно розриваються при постійному прикладенні зусилля (переважно у напрямку відгвинчування). Коли усі точки сполучення 130 розірвані завдяки цьому зусиллю, першу з'єднувальну деталь 140 потім переважно від'єднують від подавального пристрою 220. Найпереважніше, що під час сполучення перший пристрій 250 знаходився під другим пристроєм 220. Щоб зняти від'єднану першу з'єднувальну деталь 140, що тримається на другому пристрої, переважно змінюють положення другого пристрою 220 на зворотне таким чином, щоб на шпонку 110, що досі перебуває в U-подібній боріздці 190, можна було натиснути по напрямку вниз вздовж згаданої U-подібної боріздки 190. У такому випадку від'єднана перша з'єднувальна деталь 140 переважно легко видаляється з другого пристрою. Відповідно, ефективне видалення першої з'єднувальної деталі 140 переважно сприяє можливості повторного використання другого пристрою для приєднання до нового першого пристрою, який відповідно має відривну горловину - першу з'єднувальна деталь 140, прикріплену до нижньої горловини - першого отвору 150. І навпаки, використаний перший пристрій 250 зі пошкодженою першою з'єднувальною деталлю 140 переважно не можна застосувати для повторного приєднання до другого пристрою 220. Відповідно до найпереважнішого варіанту втілення даного винаходу другий пристрій переважно загвинчують за годинниковою стрілкою та вигвинчують проти годинникової стрілки, виходячи з переважного виконання шпонок 110, шпонкових пазів 120 з U-подібними боріздками 190 та виступів 160 з виїмками 170, та відповідно до форми звуження шпонок 110 та шпонкових пазів 120 у переважному напрямку дії. Крім цього, також переважно, щоб шпонка 110, шпонковий паз 120, U-подібна боріздка 190, виступ 160 та виїмки 170 були переважно направлені, в основному, по спіралі. Шпонка 110 переважно заходить у шпонковий паз 120 і потім переважно переходить до U-подібної боріздки 190 по спіралі у напрямку замикання. Виступ 160 також переважно заходить у виїмку 170 по спіралі у напрямку замикання. Відповідно до іншого переважного варіанту втілення даного винаходу переважно, щоб шпонка 110, шпонковий паз 120, U-подібна боріздка 190, виступ 160 та виїмка 170 були 5 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважно виконані, в основному, поперечно. В результаті цього, шпонка 110 переважно у напрямку замикання поперечно заходить у шпонковий паз 120 та потім у U-подібну боріздку 190. Виступ 160 також у напрямку замикання переважно заходить поперечно у виїмку 170. Відповідно до ще одного переважного варіанту втілення даного винаходу також переважно, щоб шпонка 110, шпонковий паз 120, U-подібна боріздка 190, виступ 160 та виїмка 170 були розташовані в основному вертикально. В результаті цього шпонка 110 знизу, в основному, у вертикальному напрямку замикання заходить вниз у шпонковий паз 120 та потім в U-подібну борідку 190. Виступ 160 також у напрямку замикання переважно заходить вертикально у виїмку 170. Відповідно до ще одного переважного варіанту втілення даного винаходу також переважно, щоб шпонка 110, шпонковий паз 120, U-подібна боріздка 190, виступ 160 та виїмка 170 були переважно розташовані під кутом. В результаті чого, шпонка 110 переважно заходить у шпонковий паз 120, а потім переважно у U-подібну боріздка 170, в основному, під кутом. Виступ 160 також переважно у скісному напрямку заходить у виїмку 170. Відповідно, ємність 250, контейнер 250 або аналогічний пристрій, який переважно прийнятний для зберігання текучої речовини, такої, як гранульована або інша аналогічна речовина, рідина або будь-які інші текучі речовини і може містити матеріал та має першу з'єднувальну деталь 150, найпереважніше виконує функції першого пристрою 250, тоді як дозатор, яким є другий пристрій 220 для диспенсера із впускним отвором - другим отвором 180 переважно виконує функції другого пристрою 220. З попереднього опису стає зрозумілим, що термін "нижня горловина" 150, згаданий в ньому, стосується переважного другого варіанту втілення даного винаходу, та є в основному є еквівалентом терміну "кромка горловини" 150 або "перша кромка". Також стає зрозумілим, що термін "відривна горловина" 140 зараз і в попередньому описі стосується переважного другого варіанту втілення даного винаходу, та є в основному еквівалентом терміну "деталь, яку не можливо повторно приєднати" 140 або "перша з'єднувальна деталь" 140. Також стає зрозумілим, що термін "гніздо" (позиція 210) зараз і в попередньому описі стосується переважного другого варіанту втілення даного винаходу, та є еквівалентом терміну "друга з'єднувальна деталь" (позиція 210). Також стає зрозумілим, що терміни "перший отвір" та "другий отвір" зараз і в попередньому описі стосуються переважного другого варіанту втілення даного винаходу, та є відповідно еквівалентами термінів "горловина" 150 та "впускний отвір" 180. Знов звертаючись до фігур 4 та 5, переважно упаковка, якою є перший пристрій 250, остаточно наповнюється продуктом (переважно, текучою рідиною, такою, як гранульована або інша подібна речовина, яка переважно відноситься до напоїв, порошкових приправ або вершків; рідин або будь-які інших текучих речовин тощо). Перший пристрій 250, в якому міститься продукт, потім переважно закривається загвинчуваною кришкою, кришкою з пружинною защіпкою або накривкою будь-якого іншого виду 260 для зберігання продукту у герметичних умовах, як це продемонстровано на стадії (і), фігура 5. Відповідно, для того щоб закріпити перший пристрій 250 на подавальному пристрої, яким є другий пристрій 220, накривку 260 переважно знімають з першого пристрою 250. Як зображено на фігурі 4 та на стадії (іі) на фігурі 5, подавальний пристрій - другий пристрій 220 - потім переважно розміщують та закріплюють на першому пристрої 250 шляхом суміщення шпонок 110 із шпонковими пазами 120. Одночасно, виступи 160 першого пристрою 250 також переважно розміщують у виїмках 170 другого пристрою 220, щоб запобігти подальшому лінійному чи круговому руху упаковки після подальшого замикання, як це зображено на фігурі 3. Після розміщення та замикання виступ 160 переважно спочатку знаходиться на віддаленому кінці виїмки 170. Коли сполучаються другий пристрій 220 та перший пристрій 250, в результаті чого утворюється конструкція 220-250, цю конструкцію 220-250 потім переважно перевертають та вставляють у диспенсер 300, як це зображено на стадії (іі) на фігурі 5. На цьому етапі перший пристрій 250 переважно закріплюють другим пристроєм 220 таким чином, що лінійний та круговий рух першого пристрою 250 щодо другого пристрою 220 (у напрямку закручування та відкручування) обмежено. Вміст першого пристрою 250 переважно потім подається за допомогою дозувального механізму, наявного у другому пристрої 220, як це зображено на стадії (iv) на фігурі 5. Переважно, упаковка, що являє собою перший пристрій 250, герметично закрита закріпною стрічкою для подальшого розташування першого пристрою 250 на диспенсері 300, як зображено на стадії (iv) на фігурі 5. Переважно, як показано на стадії (iv) на фігурі 5, на цій стадії, поки другий пристрій 220 все ще знаходиться у положенні дозування на диспенсері 300, та поки шпонка 110 все ще знаходиться в U-подібній боріздці 190, після від'єднання першого 250 від другого пристрою 220, відділену першу з'єднувальну деталь 140 6 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважно залишають на другому пристрої 220, поки від'єднану без можливості повторного приєднання упаковку (перший пристрій 250) переважно можна легко від'єднати від подавального пристрою (другий пристрій 220). Щоб зняти від'єднану першу з'єднувальну деталь 140, яка кріпиться до другого пристрою, другий пристрій 220 переважно виймають з диспенсера 300 та перевертають таким чином, щоб шпонку 110, яка все ще знаходиться у U-подібній боріздці 190, можна було штовхнути вниз вздовж U-подібної боріздки 190. У цьому випадку відділену першу з'єднувальну деталь 140 можна легко видалити з другого пристрою 220. Відповідно, ефективне видалення деформованої горловини - першої з'єднувальної деталі 140 - дозволяє повторно застосувати другий пристрій 220 для приєднання до нової упаковки 250, оснащеної першою з'єднувальною деталлю 140, що приєднана до першого отвору 150. На противагу, використану упаковку (перший пристрій 250) із деформованою горловиною - першою з'єднувальною деталлю 140 - не можна повторно використати для приєднання до другого пристрою 220. Переважно, дозувальним і подавальним пристроєм є другий пристрій 220, який від'єднується від диспенсера 300. Відповідно, першим пристроєм 250 є ємність (250) або упаковка (250), призначена для з'єднання з впускним отвором другого пристрою 220 без можливості повторного приєднання. Запобіжна система 500 переважно призначена для запобігання повторному застосуванню або наповненню першого пристрою 250, від'єднаного від другого пристрою 220. Запобіжна система 500 переважно додатково забезпечує одноразове використання першого пристрою 250 з другим пристроєм 220. Відповідно до переважного третього варіанту втілення даного винаходу, перший пристрій переважно служить проміжним з'єднувачем між третім та другим пристроєм через другий та третій отвори. Перший отвір переважно проходить через весь перший пристрій, на зразок трубки. Перший пристрій переважно невід'ємно з'єднаний з третім пристроєм. Також переважно, щоб перший пристрій невід'ємно кріпився до третього пристрою. Якщо перший та другий пристрої переважно з'єднані без можливості повторного приєднання, коли перший пристрій від'єднують від другого пристрою, третій пристрій, який переважно невід'ємно кріпиться до першого пристрою, переважно виводиться з ладу для неможливості повторного приєднання до другого пристрою. Відповідно, третій пристрій переважно має третій отвір, утворений відповідно третьою кромкою. Третя кромка переважно має на зовнішній стінці третій з'єднувальний елемент. Відповідно, перший отвір переважно додатково містить внутрішній з'єднувальний елемент, виконаний відповідно на внутрішній стінці. Внутрішній з'єднувальний елемент переважно невід'ємно замикається з третім з'єднувальним елементом таким чином, що перший пристрій та третій пристрій невід'ємно сполучалися першим отвором до третього. Також переважно, що інші невід'ємні засоби переважно призначені для невід'ємного з'єднання з першим та третім пристроями першим та третім отворами. На фігурі 6 зображено поршневий пристрій 340. Переважно, щоб перший пристрій переважно невід'ємно замикався з третім пристроєм за допомогою поршневого пристрою 340. Як вже згадувалося вище, перший пристрій переважно невід'ємно кріпиться на третьому пристрої, тому також переважно, щоб поршневий пристрій 340 спершу приєднувався до верхньої частини першого пристрою. Потім зверху до поршневого пристрою 340 прикладають зусилля таким чином, що внутрішній з'єднувальний елемент невід'ємно замикається з третім з'єднувальним елементом. На цьому етапі третій та перший пристрій переважно невід'ємно з'єднуються у місці відповідного першого та другого отворів. Після з'єднання поршневий пристрій приймається з верхньої частини першого пристрою, а другий пристрій переважно потім приєднується до першого пристрою таким чином, що отвори першого та другого пристроїв сполучаються. Також переважно, щоб перший пристрій додатково містив принаймні одну вказівну позначку, якою б користувач міг керуватися під час приєднання першого пристрою до третього. Перший та третій пристрої переважно з'єднуються першим та третім отвором відповідно до положення вказівної позначки відносно третього з'єднувального елементу. На фігурі 6 зображено ємність 251, яка переважно виконує функцію третього пристрою. Ємність 251 переважно містить горловину 151. Горловина 151 переважно є третім отвором, а кромка горловини 151 переважно є третьою кромкою. Кромка горловини переважно включає з'єднувач ємності на зовнішній стінці. Відповідно, з'єднувач ємності є третім з'єднувальним елементом. З'єднувач ємності має приймальну різь 241. Також переважно, щоб вказівна позначка була нанесена між кінцями приймальної різі для спрямування першого та третього пристрою, які необхідно з'єднати у місці першого та третього отворів. Додатково ємність 251 7 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважно призначена для наповнення текучою речовиною, наприклад, гранульованою або подібною речовиною, рідиною або іншими текучими речовинами. Також відповідно до третього варіанту втілення даного винаходу другий отвір 180 переважно виконує функцію другого пристрою. Другий отвір 180 переважно є впускним отвором. Другий отвір 180 також переважно призначений для наповнення дозувального елементу диспенсера 300. Другий отвір 180 переважно має приймальну деталь - другу з'єднувальну деталь 210, утворену на кромці, що формує другий отвір 180. Друга з'єднувальна деталь 210 переважно виконує функцію приймальної деталі. Дозувальним елементом переважно є подавальний пристрій 220, який від'єднується від диспенсера 300. Ємність 251 є переважно упаковкою. Ємність 251 переважно з'єднується без можливості повторного приєднання до випускного отвору 180 другого пристрою 220 за допомогою першого пристрою. У аналогічній моделі першого та другого варіантів втілення даного винаходу запірна система 500, відповідно до третього варіанту втілення даного винаходу, також призначена для попередження приєднання інших видів упаковки до другого пристрою 220 для запобігання повторного застосування або наповнення контейнера, від'єднаного від другого пристрою 220, та для забезпечення одноразового використання контейнера з другим пристроєм 220. Відповідно, перший пристрій відповідно до третього варіанту втілення даного винаходу, найпереважніше кріпиться за допомогою защіпного кільця 330, виконаного таким чином, що його можна легко защепити на іншій ємності 251. На фігурі 6 перший отвір також переважно має зчіпну різь, таку, як гвинтова різь або приймальна різь 240, виконана під виступами (не зображено) для замикання з накривкою 260, такою, як загвинчувана кришка, кришка з пружинною защіпкою або будь-який інший вид відповідної накривки 260. Незважаючи на те, що у приведеному вище описі даний винахід висвітлено відповідно до певних переважних варіантів втілення і більшість деталей стосуються, по-перше, ілюстративного матеріалу, для фахівців з рівня техніки є зрозумілим, що винахід також може мати додаткові варіанти втілення, та що певні деталі, наразі висвітлені, можуть бути значно змінені, не виходячи за межі основних принципів винаходу. ФОРМУЛА ВИНАХОДУ 1. Запобіжна система (500), яка включає: - перший пристрій (250), який має перший отвір, та першу з'єднувальну деталь (140), виконану на утвореному першою кромкою першому отворі, та - другий пристрій (220), який має другий отвір, та другу з'єднувальну деталь (210), виконану на утвореному другою кромкою другому отворі, яка відрізняється тим, що перша з'єднувальна деталь (140) призначена для замикання з другою з'єднувальною деталлю (210) для сполучення першого та другого отворів, а перша з'єднувальна деталь (140) деформується без можливості повторного приєднання, коли перший пристрій (250) було від'єднано від другого пристрою (220) при сполучених першому та другому отворах, щоб унеможливити повторне приєднання першого пристрою до другого пристрою через перший та другий отвори; причому перший отвір має принаймні один виступ (160), виконаний на поверхні змикання, а другий отвір має принаймні одне гніздо (170) на своїй поверхні змикання, причому виступ (160) призначений для відповідного заходження у гніздо (170), коли перший та другий отвори сполучені, а також для істотного обмеження будь-якого руху першого отвору відносно другого отвору. 2. Запобіжна система (500) за п. 1, яка відрізняється тим, що перша з'єднувальна деталь (140) виконує функцію деталі, яку неможливо повторно приєднати, що неміцно приєднана до першого отвору, а перша з'єднувальна деталь (140) призначена для легкого від'єднання від першого отвору, коли перший пристрій від'єднали від другого пристрою через сполучені перший та другий отвори. 3. Запобіжна система (500) за п. 2, яка відрізняється тим, що перший пристрій (250) додатково має принаймні один неміцний з'єднувальний елемент (130), виконаний по лінії з'єднання між першою з'єднувальною деталлю (140) та першим отвором, причому неміцний з'єднувальний елемент (130) неміцно приєднує першу з'єднувальну деталь 140, яку неможливо приєднати повторно, до першого отвору. 4. Запобіжна система (500) за п. 3, яка відрізняється тим, що запірний елемент включає конічну шпонку (110), виконану на поверхні замикання першої з'єднувальної деталі (140), а гніздо включає шпонковий паз (120) та відповідну боріздку (190), що сполучається із шпонковим пазом (120), причому шпонковий паз (120) так і борозенка (190) виконані на поверхні замикання другого отвору. 8 UA 101855 C2 5 10 15 20 25 30 35 40 45 50 55 60 5. Запобіжна система (500) за п. 4, яка відрізняється тим, що конічна шпонка (110) призначена для заходження у шпонковий паз (120), коли перша з'єднувальна деталь (140) замикається з другою з'єднувальною поверхнею, конічна шпонка (110) в поперечному перерізі звужується у напрямку заходження в паз, шпонковий паз (120) в поперечному перерізі звужується таким чином, щоб в нього зайшла конічна шпонка (110); звужені поперечні перерізи виконані таким чином, що це дозволяє контактним поверхням конічної шпонки та шпонкового паза (110 і 120) затискатися між собою, а борозенку (190) виконано перед шпонковим пазом (120) відповідно у напрямку заходження в паз. 6. Запобіжна система (500) за п. 5, яка відрізняється тим, що конічна шпонка та шпонковий паз (110 та 120) можуть пружно зміщуватися, тобто конічна шпонка (110) може пересуватися у борозенку (190) у напрямку заходження для забезпечення сполучення першого та другого отворів. 7. Запобіжна система (500) за п. 6, яка відрізняється тим, що борозенка (190) виконана таким чином, щоб після пересування у борідку (190) конічна шпонка (110) не могла вийти із борозенки (190) та рухатися назад до шпонкового паза (120), коли першу з'єднувальну деталь (140) від'єднали від другої з'єднувальної деталі у напрямку від'єднання; борозенка (190) призначена для утримання конічної шпонки (110) таким чином, щоб першу з'єднувальну деталь (140) можна було від'єднати від першої кромки у місці розташування принаймні одного неміцного з'єднувального елемента (130); а борозенка (190) виконана таким чином, щоб при необхідності конічна шпонка (110) могла вийти із борозенки(190). 8. Запобіжна система за п. 7, яка відрізняється тим, що для того, щоб замкнути першу з'єднувальну деталь (140) з другою з'єднувальною деталлю, конічна шпонка (110) проходить у відповідний шпонковий паз (120) у напрямку входження, і одночасно виступ (160) відповідно проходить у віддалений кінець гнізда (170) таким чином, що перша з'єднувальна деталь (140) замикається; потім конічна шпонка (110) із додатковим зусиллям пересувається в борозенку (190), а виступ (160) потім відповідно пересувається до замкненого положення у ближньому кінці гнізда (170), так що перша з'єднувальна деталь (140) знаходиться у замкнутій позиції, а рух першого отвору відносно другої з'єднувальної деталі обмежується виступом (160) у гнізді (170). 9. Запобіжна система за п. 8, яка відрізняється тим, що для від'єднання першого пристрою (250) від другого пристрою (220) у місці сполучення першого та другого отворів виступ (160) пересувається у відповідному напрямку від'єднання до віддаленого кінця гнізда (170), в той час як борозенка (190) утримує конічну шпонку (110) таким чином, що в результаті постійного прикладання зусилля неміцний з'єднувальний елемент (130) розривається, що спричиняє від'єднання першої з'єднувальної деталі (140) від першого отвору у місці принаймні одного неміцного з'єднувального елемента (130). 10.Запобіжна система за п. 8, яка відрізняється тим, що гніздо (170) має довжину, достатню для заходу конічної шпонки (110) у конічний паз (120) та для пересування конічної шпонки (110) до борозенки (190). 11. Запобіжна система за п. 10, яка відрізняється тим, що гніздо (170) утримує виступ (160) у ближньому кінці, чим унеможливлюється подальший рух конічної шпонки (110) з борозенки (190) у напрямку заходження в борідку, якщо перша з'єднувальна деталь (140) знаходиться у замкнутій позиції. 12. Запобіжна система за п. 11, яка відрізняється тим, що конічна шпонка (110), шпонковий паз (120), борозенка(190), виступ (160) та гніздо (170) відповідно направлені поперечно таким чином, що конічна шпонка (110) заходить в шпонковий паз (120) в сторону у напрямку заходження в паз, та виступ (160) одночасно заходить у гніздо (170) поперечно; відповідно, конічна шпонка (110) рухається по напрямку заходження поперечно у борозенку (190). 13. Запобіжна система за п. 11, яка відрізняється тим, що конічна шпонка (110), шпонковий паз (120), борозенка (190), виступ (160) та гніздо (170) направлені відповідно по спіралі, так що конічна шпонка (110) заходить в шпонковий паз (120) по спіралі у напрямку закривання, а виступ (160) одночасно заходить у гніздо (170) по спіралі; відповідно, конічна шпонка (110) рухається по напрямку заходження по спіралі у борозенку (190). 14.Запобіжна система за п. 11, яка відрізняється тим, що конічна шпонка (110), шпонковий паз (120), борозенка (190), виступ (160) та гніздо (170) виконані вертикально, так що конічна шпонка (110) заходить в шпонковий паз (120) вертикально, і виступ (160) одночасно заходить у гніздо (170) вертикально; відповідно, конічна шпонка (110) рухається по напрямку заходження вертикально у борозенку (190). 15. Запобіжна система за п. 11, яка відрізняється тим, що конічна шпонка (110), конічний паз (120), борозенка (190), виступ (160) та гніздо (170) відповідно виконані під кутом таким чином, що конічна шпонка (110) заходить в шпонковий паз (120) під кутом, і виступ (160) одночасно 9 UA 101855 C2 5 заходить у гніздо (170) під кутом; відповідно конічна шпонка (110) рухається під кутом у борозенку (190). 16. Запобіжна система (500) за п. 11, яка відрізняється тим, що перший пристрій додатково має накривку (260), призначену для закривання горловини першого пристрою з можливістю від'єднання, причому перший отвір додатково має перший з'єднувальний елемент, виконаний на зовнішній стінці; накривка (260) складається з головки, юбки, виконаної від головки, та з'єднувального елемента накривки, виконаного на внутрішній стінці юбки; з'єднувальний елемент накривки призначений для замикання з першим з'єднувальним елементом таким чином, що накривка (260) фіксується на горловині першого пристрою. 10 UA 101855 C2 11 UA 101855 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
