Пристрій проти защемлення для дверної коробки

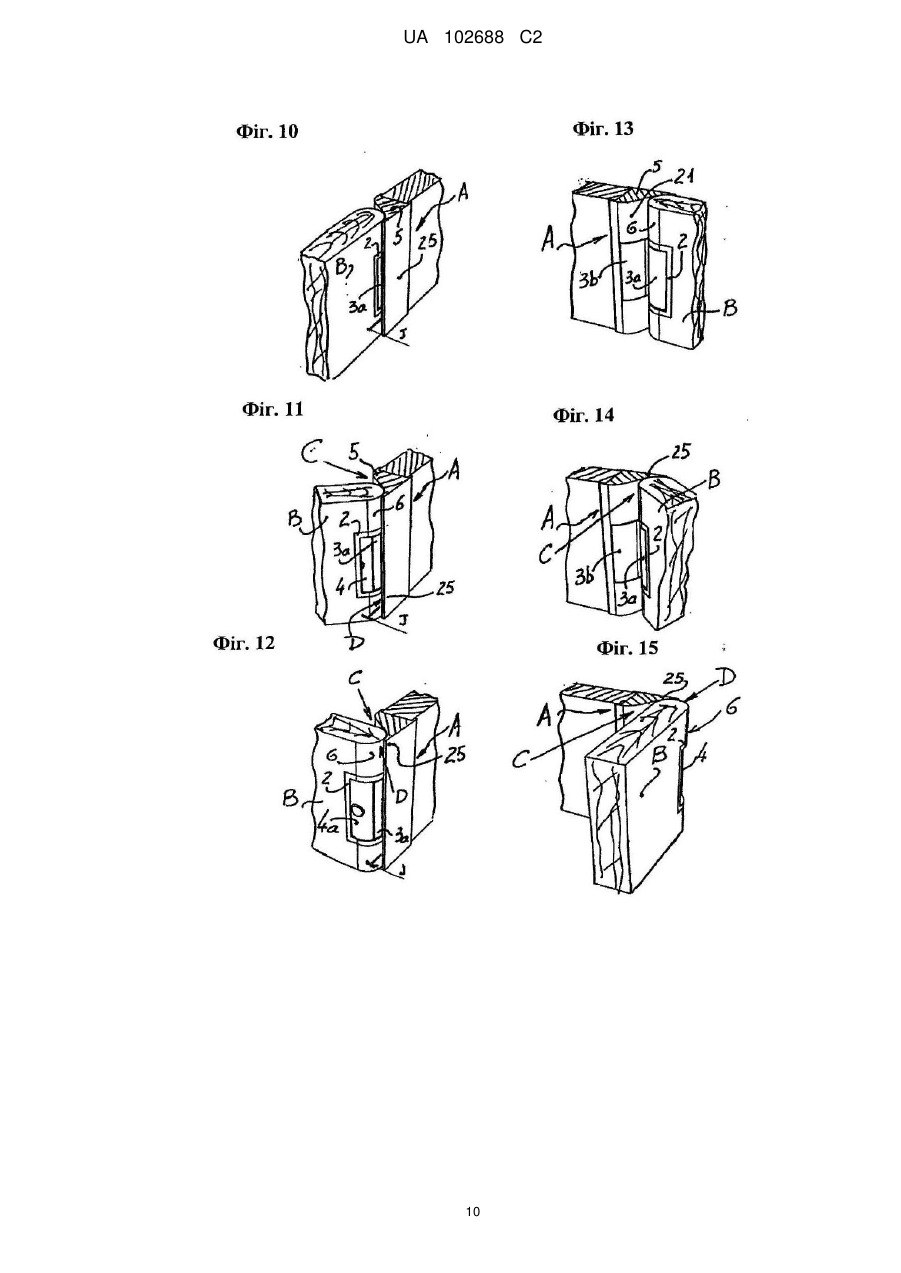

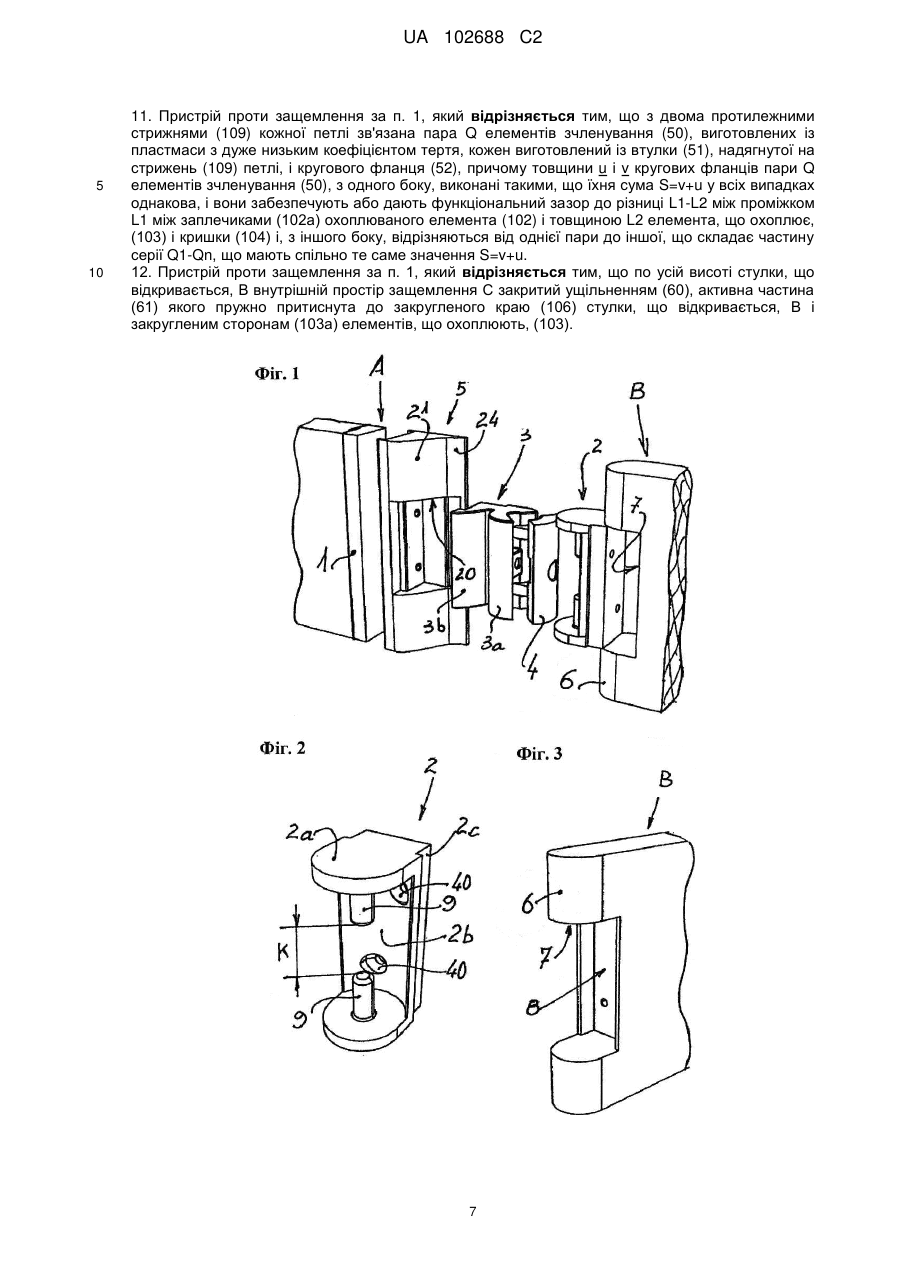

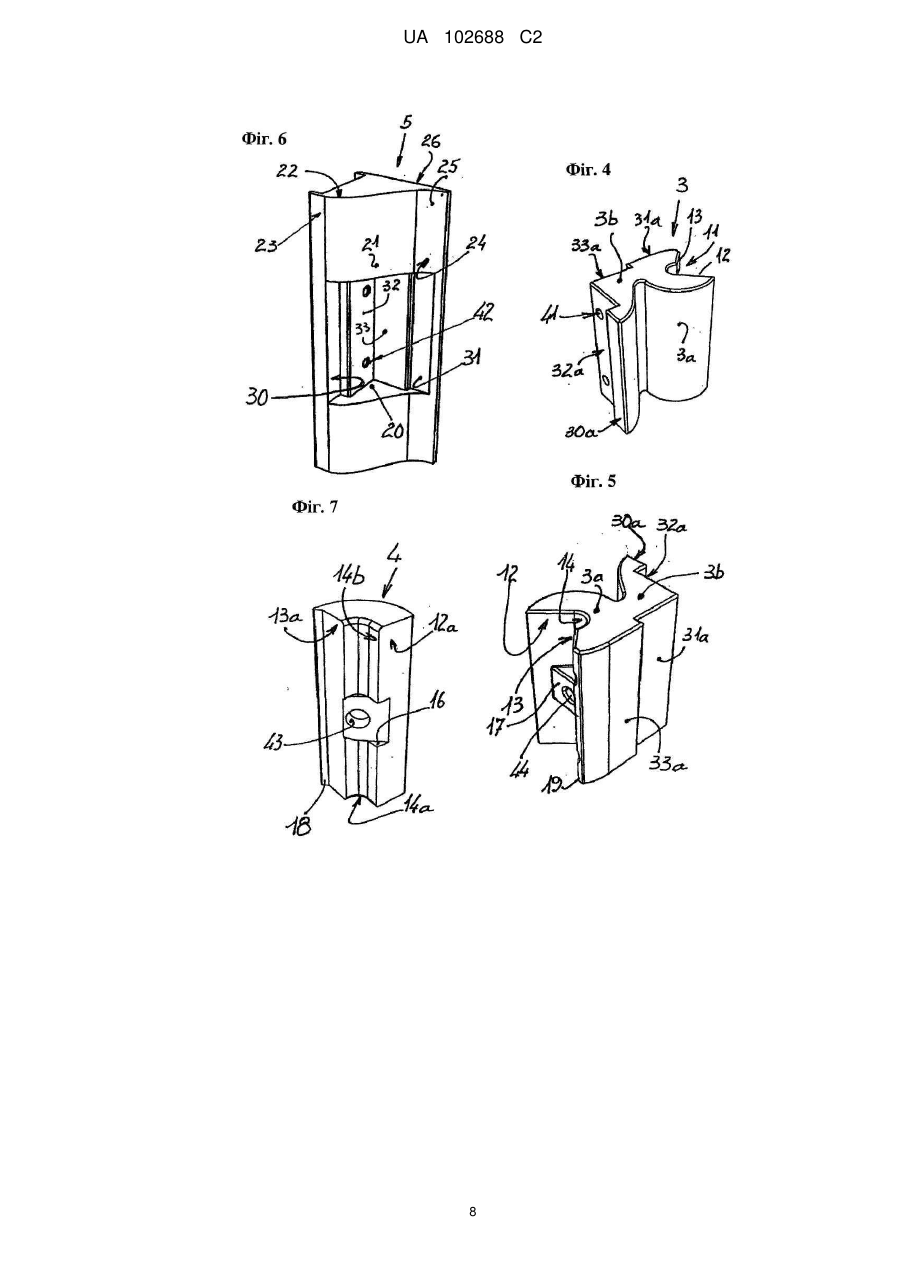

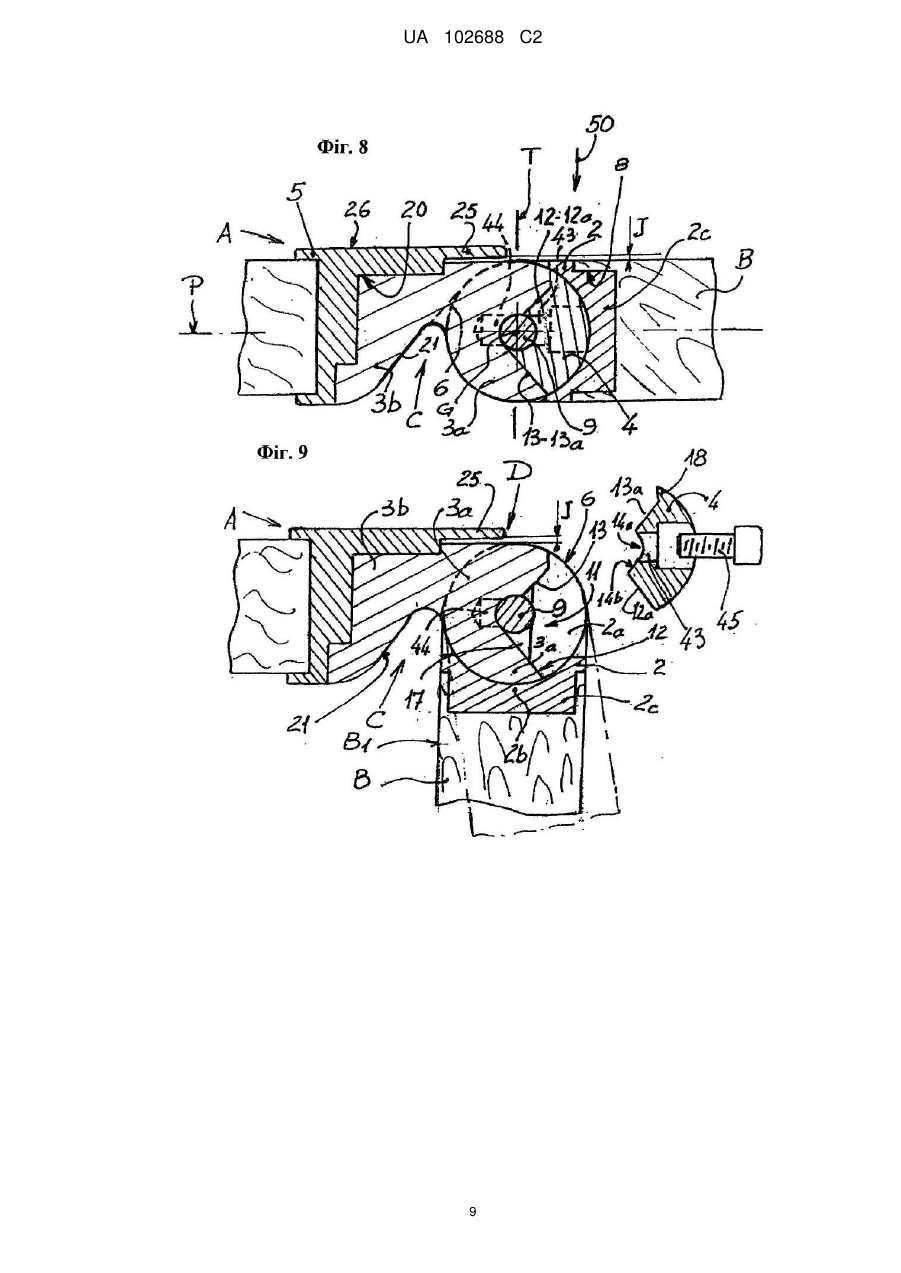

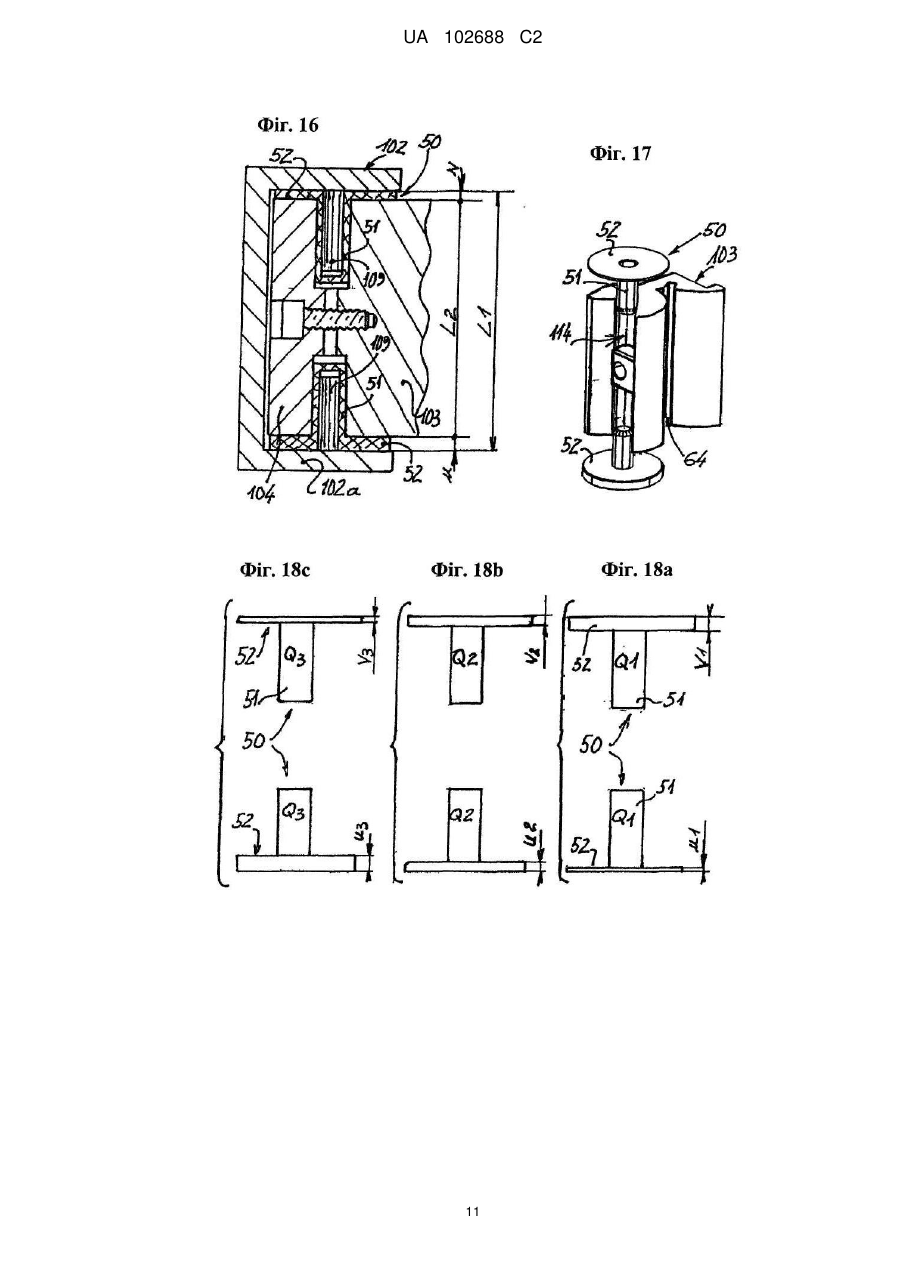

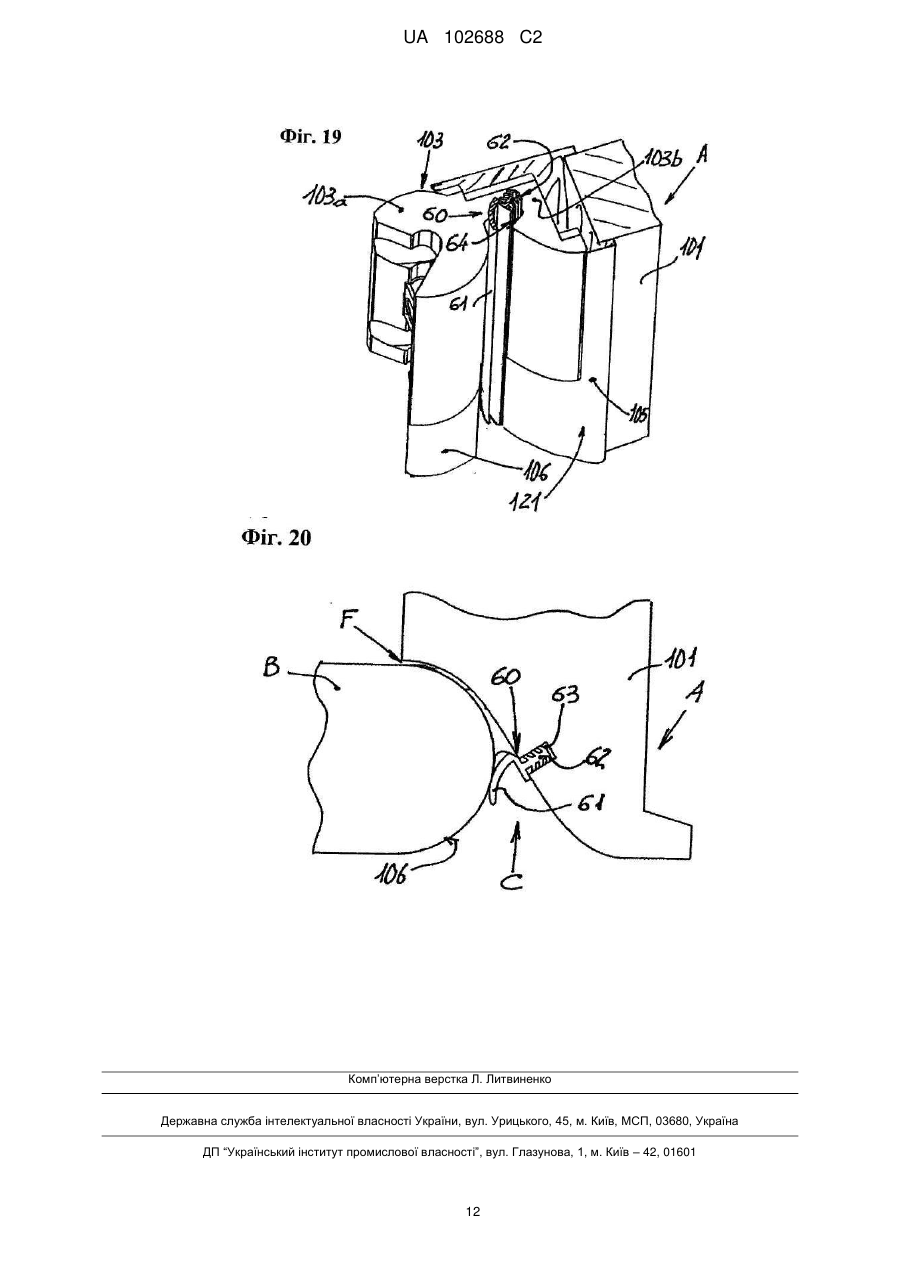

Реферат: У заявленому пристрої коробка має звернену до закругленого краю (6) стулки В похилу поверхню (21), відстань якої від коробки А збільшується зсередини назовні і яка стикується з внутрішньою поверхнею нащільника (25), причому цей нащільник розташований паралельно стіні, у якій встановлена коробка, і принаймні перед закругленим краєм (6) стулки В, щоб запобігти будь-якому доступу у зовнішній проміжок між стулкою В і коробкою А, причому кожне з крил петлі містить, по-перше, охоплюваний елемент (2), що входить у гніздо (7) у стулці так, щоб збігатися з нею, і, по-друге, елемент, що охоплює (3), який складається з циліндричного тіла зчленування (3а), яке входить в охоплюваний елемент (2) так, щоб збігтися з закругленим краєм (6); і кріпильної опори (3b), яка входить у гніздо (20), виконане в похилій поверхні (21) коробки так, щоб збігатися з цією поверхнею. UA 102688 C2 (12) UA 102688 C2 UA 102688 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристрою проти защемлення для дверної коробки, тобто для дверей, вікна або засклених дверей, більш відомому як "пристрій проти защемлення пальців". Коли стулка, що відкривається, приводиться у відкрите положення, між вертикальним брусом дверної або віконної коробки і задньою торцевою стороною стулки, що відкривається, утворюється простір, і в цей простір можуть потрапити різні предмети, у тому числі один або кілька пальців дорослого, що спирається на нерухому коробку, або допитливої дитини. Якщо двері повертаються в закрите положення, сторони, що обмежують цей створений простір, зближаються і як лещата затискають усе, що попадає між ними, із силою, що набагато перевищує зусилля закриття, оскільки воно збільшується на плече важеля, утвореного між віссю зчленування і вільним краєм стулки, що відкривається. Для пальців дорослого це защемлення болісно, а для пальців дитини воно чревате серйозною травмою, і навіть переломами з невиліковними наслідками. Для запобігання цього відомий ряд рішень. Найбільш розповсюдженим на даний час рішенням є встановлення, принаймні, на нижній частині стулки, що відкривається, на кожній стороні і між стулкою, що відкривається, і нерухомою коробкою кришки, що закриває зовнішню зону защемлення і запобігає потрапляння в неї будь-яких предметів. Один варіант здійснення цього рішення описаний у документі FR2726317. Цей пристрій ефективний, але з естетичної точки зору є досить непривабливим. У ще одному рішенні стулка, що відкривається, зчленована шарнірами, розташованими вгорі і внизу, як описано в документах WO2007/0204024 і FR2723136. У документі FR2751370 описується подвійне зчленування зі сполучними ланками, що дозволяють стулці, що відкривається, повертатися таким чином, що вона складається пласко щодо нерухомої коробки. Таким чином, у відкритому положенні лещата, що защемляють, утворюють кут 180° між ними і вже не представляють ніякої привабливості для допитливої дитини. У документі DE10023764, що також відноситься до способу зчленування з використанням шарнірів вгорі і внизу, кути, що протистоять, країв нерухомої коробки і стулки, що відкривається, є відповідно увігнутими й опуклими і входять у зачеплення таким чином, щоб обмежити радіальний зазор між ними і, у відкритому положенні, зменшити проміжок між елементами і тим самим запобігти будь-якій можливості вставлення пальців у цей проміжок. Недоліком цих рішень є те, що в них використовується зчленування з використанням шарнірів вгорі і внизу, що не підходять до всіх стилей дверних коробок, і які важко добути. У документі ЕР0 237 789, що відноситься до зчленування для дверцят одежної або іншої шафи, стулка, що відкривається, зчленована з нерухомою коробкою щонайменше двома петлями, вертикальна вісь зчленування яких розташована в поперечному напрямку на половині товщини нерухомої коробки, причому зазначена стулка, що відкривається, має закруглений кут краю, звернений до нерухомої коробки, а кожна петля містить: - з одного боку, елемент, що входить у гніздо в закруглений край стулки, що відкривається, який утворює її продовження, і, з іншого боку, елемент, виготовлений з наступного: - тіло зчленування, що входить у зазначений елемент, який у свою чергу входить у гніздо в закруглений край стулки, що відкривається, і кріпильна опора, що входить у гніздо, яке відкрите з нерухомої коробки убік закругленого краю стулки, що відкривається. Це зчленування дверцят шафи призначено, за рахунок еластичного розчіплювання, для фіксації дверцят у двох положеннях, але воно не вирішує проблему защемлення пальців дітей між стулкою, що відкривається, і - нерухомою коробкою, оскільки, як показано на фіг. 9 цього документа, закруглений край стулки, що відкривається, звернений до плоскої сторони нерухомої коробки, з якою він утворює відкритий простір 10", легкодоступний для пальців дітей. Задачею винаходу є створення пристрою проти защемлення для дверної коробки, що ґрунтується на описаній останній конструкції, не псує естетичного вигляду дверної коробки, надійне незалежно від кута, на який стулка, що відкривається, відкрита, ефективне по обидва боки і без складних операцій дозволяє кожному зняти стулку, що відкривається. Відповідно до винаходу, нерухома коробка має по всій висоті і звернену до закругленого краю стулки, що відкривається, похилу сторону, відстань якої від нерухомої коробки збільшується в напрямку зсередини назовні, і яка стикується з внутрішньою стороною нащільника, причому цей нащільник розташований паралельно стіні, що несе нерухому коробку, і проходить, щонайменше, частково за закруглений край стулки В, що відкривається, щоб запобігти будь-якому доступу у зовнішній проміжок D між стулкою, що відкривається, і нерухомою коробкою, причому кожна з петель містить: 1 UA 102688 C2 5 10 15 20 25 30 35 40 45 50 55 - з одного боку, охоплюваний елемент, що входить у закруглений край стулки, що відкривається, утворюючий її продовження, і, з іншого боку, елемент, що охоплює, виготовлений з наступного: - циліндричне тіло зчленування, що входить в охоплюваний елемент і в продовження закругленого краю стулки, і кріпильна опора, що входить у гніздо, відкрите на похилій стороні нерухомої коробки й у продовження цієї сторони. Завдяки закругленій формі стулки, що відкривається, тому фактові, що вона обертається біля похилої сторони нерухомої коробки, і тому фактові, що стулка, що відкривається, зчленовується щодо вертикальної геометричної осі, розташованої на половині товщини, а також завдяки кріпленню для кожної петлі, відкриття стулки, що відкривається, не змінює розмір простору між цими елементами, а це означає, що якого-небудь зовнішнього простору, що защемляє, більше немає. Крім того, той факт, що цей простір закритий нащільником, який виступає з нерухомої коробки, запобігає введенню в цей простір будь-якого стороннього тіла. На іншій стороні зчленування, тобто, на тій же стороні, що і сторони, які зближуються під час повороту при відкриванні стулки, що відкривається, закруглена форма стулки, що відкривається, ковзає по тілу, введеному в цей простір, повідомляючи про цей рух і сприяючи видаленню предмета, введеного в цей простір, перш ніж лещата, утворені цими сторонами, прийдуть у положення защемлення. Коли вони затискають або защеплюють, нахил сторони нерухомої коробки створює складову сили, що виштовхує тіло, яке перебуває в процесі защемлення. У залежності від варіанта здійснення, похила сторона, звернена до закругленого краю стулки, що відкривається, і нащільник виконані як окрема деталь, яка або додається і кріпиться до існуючої нерухомої коробки дверної коробки, що переробляється, або являє собою нерухому коробку нової дверної коробки. Цей варіант здійснення означає, що пристрій проти защемлення може використовуватися на існуючій або новій дверній коробці. В одному варіанті здійснення винаходу охоплюваний елемент кожної петлі складається зі скоби з U-подібним вигином, кожний із заплечиків якої несе вертикальний стрижень петлі, що виступає убік іншого заплечика, а в елементі, що охоплює петлі, циліндричне тіло зчленування має С-подібний поперечний переріз, що обмежує отвір, який може закриватися знімною кришкою, причому цей отвір містить вертикальну канавку для прийому стрижнів петлі охоплюваного елемента і, у своїй центральній частині, невеликий виступ, що може вставлятися між кінцями стрижнів петлі і являє собою елемент для позиціювання кришки шляхом взаємодії з горизонтальним пазом, виконаним у ній. У залежності від застосування, різні компоненти пристрою проти защемлення можуть виготовлятися з пластмаси або металу, такого, як сталь або алюміній. Інші відмітні ознаки і переваги стануть очевидними з наступного опису, що ведеться з посиланнями на прикладений графічний матеріал, який ілюструє один варіант здійснення пропонованого пристрою стосовно до дверей. Фіг. 1 являє собою покомпонентний загальний вигляд на якому показані різні компоненти, з яких складається пропонований пристрій. Фіг. 2 і 3 являють собою загальні вигляди відповідно охоплюваного елемента петлі і гнізда, створеного для нього в закругленому краї стулки, що відкривається. Фіг. 4 і 5 являють собою загальні вигляди ззаду і спереду відповідно елемента, що охоплює, петлі. Фіг. 6 являє собою частковий загальний вигляд деталі, яка може додаватися до нерухомої коробки в тому місці, де вона має гніздо під елемент, що охоплює, петлі. Фіг. 7 являє собою загальний вигляд кришки, яка закриває елемент, що охоплює. Фіг. 8 і 9 являють собою часткові вигляди у великому масштабі, на яких показана одна петля в поперечному перерізі, коли стулка, що відкривається, знаходиться в закритому положенні й у положенні для витягнення кришки відповідно. Фіг. 10-12 і 13-15 являють собою часткові загальні вигляди фрагмента дверної коробки відповідно зовні конструкції у випадку фіг. 10-12 і зсередини цієї конструкції у випадку фіг. 13-15 і, у кожній групі цих фігур, коли стулка, що відкривається у свою чергу знаходиться в одній площині з нерухомою коробкою, у процесі відкривання і широко відкрита. Фіг. 16 являє собою частковий розріз, на якому показана альтернативна форма засобу зчленування. 2 UA 102688 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 17 являє собою частковий загальний вигляд і в меншому масштабі елемента, що охоплює, петлі з одним варіантом здійснення його шайб для регулювання товщини. Фіг. 18а-18с являють собою вигляди збоку, що ілюструють серію пар шайб для регулювання товщини. Фіг. 19 являє собою частковий загальний вигляд одного варіанта здійснення компонента, що охоплює, утримуючого паз для додаткового ущільнення проти защемлення. Фіг. 20 являє собою частковий вигляд у плані зверху дверей, нерухома коробка якої обладнана ущільненням проти защемлення. На цьому графічному матеріалі нерухома коробка і стулка, що відкривається, дверної коробки позначені загальними позиціями А і В, а компоненти пристрою позначені наступними позиціями: 2 і 3 - відповідно охоплюваний та, що охоплює, елементи петлі, 4 - кришка, що закриває елемент, що охоплює, 3, і 5 - деталь, що у варіанті здійснення, показаному на фіг. 1, додається на нерухому коробку 1 існуючої дверної коробки, але яка може також, як показано на фіг. 8-15, сама бути нерухомою коробкою дверної коробки. Відомим чином кожна стулка, що відкривається, В зчленована зі своєю нерухомою коробкою А щонайменше двома, а іноді трьома петлями, що знімаються, осі обертання яких вертикально збігаються. У пропонованому пристрої ця геометрична вісь зчленування розташована на половині товщини дверної коробки так, що коли стулка, що відкривається, переміщається, кут її краю не виступає, розширюючи зону защемлення D, яка при відкриванні утворюється на зовнішній стороні. Компоненти пристрою проти защемлення виготовляються формуванням або литтям і, у залежності від варіанта здійснення, із пластмаси або металів, таких, як сталь, бронза або алюміній. Пристрій установлюється на стулці, що відкривається, В, край 6, призначений для зчленування з нерухомою коробкою А, закруглений і має в деяких місцях гнізда 7, як детальніше показано на фіг. 3, кожне з яких може приймати петлю 2-3. Як детальніше показано на фіг. 2, охоплюваний елемент 2 петлі має загальну форму скоби з U-подібним вигином, кожний із заплечиків 2а якої має закруглений кінець того ж радіуса, що і закруглений край стулки, що відкривається. Таким чином, коли цей елемент вставлений в одне з гнізд 7 у стулці, що відкривається, закруглені краї його заплечиків лежать у продовження закругленого краю стулки, що відкривається, тобто, не западають у нього і не виступають з нього. Для того щоб домогтися цього точного позиціювання, охоплюваний елемент 2 має задній шип 2с, який, виступаючи з його стінки 2с, входить у паз 8, виконаний у дні кожного гнізда 7. Кожний із заплечиків 2а несе вертикальний стрижень 9 петлі, який виступає з його внутрішньої сторони і проходить убік іншого заплечика співвісно з його стрижнем петлі. Протилежні кінці двох стрижнів петлі розділені проміжком K. Нарешті, на фіг. 2 показано, що стінка 2b має минаючі через неї два отвори 40, призначені для кріпильних гвинтів, використовуваних для прикріплення цього компонента до стулки, що відкривається. Як показано на фіг. 4 і 5, елемент, що охоплює, 3 петлі, хоча і цільний, виконаний із двох частин, а саме: тіла зчленування 3а і кріпильної опори Зb. Тіло зчленування 3а має в цілому циліндричну форму з вертикальною віссю і радіусом, рівним радіусові закругленого краю 6 стулки, що відкривається, але при цьому має С-подібний поперечний переріз. Отвір 11 у С обмежується двома радіальними сторонами 12 і 13, що сходяться в напрямку циліндричної і вертикальної канавки 14, у яку можуть входити стрижні 9 петлі охоплюваного елемента 2. Цей отвір призначений для прийому кришки 4 у формі кільцевого сегмента з тим же зовнішнім радіусом, що і радіус тіла зчленування 3а. У своїй частині, що входить усередину тіла зчленування 3а, кришка має минаючу вертикально через неї канавку 14а, що разом з канавкою 14 тіла зчленування 3а утворює підшипник, у який установлюються стрижні 9 петлі. У поперечному напрямку кришка 4 розташована з її радіальними сторонами 12а і 13а, що прилягають до радіальних сторін 12 і 13 тіла, а у вертикальному напрямку вона позиційована поперечним пазом 16, розташованим практично посередині його висоти і надягнутим на невеликий виступ 17, що належить тілу зчленування 3а. Вертикальний розмір цього виступу менше відстані K між двома стрижнями 9 петлі, завдяки чому він може вставлятися між ними. У варіанті здійснення, показаному на фіг. 7, кришка 4 містить вертикальний виступ 18, призначений для закриття плоскої фаски 19, виконаної після сторони 13 тіла, ціль якого полягає в тому, що при складанні тіла з його кришкою утворюється циліндр без яких-небудь нерівностей або заглиблень, що могли б защемити предмет або тіло, притиснутий або притиснуте до цього циліндра. Закруглена канавка 14а кришки переходить убік для зазору 14b, дотичну до неї і практично паралельно стороні 13а, призначення якої буде описано нижче. 3 UA 102688 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кріпильна опора 3b кожної петлі призначена для вставки в одне з гнізд 20, виконаних вертикально в деталі 5, яка являє собою нерухому коробку А дверної коробки або прикріплена до неї. У кожному з цих двох випадків застосування, сторона 21, призначена бути зверненою до закругленого краю 6 стулки, що відкривається, нахилена на кут приблизно 45°, проходячи від нерухомої коробки в напрямку зсередини назовні. Ця похила сторона з'єднана з внутрішньої сторони опуклою викружкою 22 із внутрішньою бічною стороною 23, а з іншої сторони з'єднана опуклою викружкою 24 з нащільником 25, розташованим у продовження зовнішньої бічної сторони 26 стіни. Кожне з гнізд 20 має кільцеву форму й обмежено двома вертикальними стінками: відповідно нижньою стінкою 30 і бічною стінкою 31. З кожної з цих стінок виступає вертикально спрямоване ребро 32 і 33 відповідно. Східчастий профіль гнізда 20 відповідає профілю основи кріпильної опори 3b петлі, яка повинна вставлятися в нього. На фіг. 4 показані сторони 30а-33а кріпильної опори 3b, які, вступаючи в контакт зі сторонами 30-33 гнізда, позиціонують цю опору й елемент, що охоплює, 3b петлі щодо нерухомої коробки. Охоплюваний елемент 2 кожної петлі кріпиться до стулки, що відкривається, В горизонтальними гвинтами, що проходять через отвори 40, виконані в стінці 2с, а елемент, що охоплює, 3 кріпиться до деталі 5 горизонтальними гвинтами, що проходять через гладкі отвори 41 у цьому елементі і вкручуються в різьбові отвори 42 у цій деталі. Кришка 4 кріпиться до елемента, що охоплює, 3 горизонтальним гвинтом 45, що проходить через гладкий отвір 43 і, що вкручується в різьбовий отвір 44 в елементі, що охоплює, 3. Як показано на фіг. 8, коли петля зібрана і закріплена в гнізді 20 деталі або нерухомої коробки, її кріпильна опора 3b, що має такий же поперечний профіль, як і поперечний профіль деталі 5 або кінцевої сторони нерухомої коробки, не утворює який-небудь виступ або заглиблення, що могли б защемити тіло, уведене у внутрішній простір защемлення С під час відкриття або закриття стулки, що відкривається, В. Під час відкриття, коли стулка, що відкривається В приводиться з положення, показаного на фіг. 8, у положення на фіг. 9, зменшення ширини простору С, необхідне, щоб спромогтися відкрити двері на кут більш 90°, наприклад, на кут до 120°, не загрожує яким-небудь защемленням. Зокрема, якщо між внутрішньою стороною В1 стулки, що відкривається, і похилою стороною 21 нерухомої коробки защемляється яке-небудь тіло, нахил сторони 21 створює складову сили защемлення, що виштовхує це тіло назовні й у будь-якому випадку сприятливому його витягненню з цієї зони. Як показано на цій же фігурі, геометрична вісь зчленування G петлі знаходиться на половині товщини нерухомої коробки В, тобто у вертикальній середній площині Р цієї нерухомої коробки А і стулки, що відкривається, В. Показано також, що різні елементи зчленування і кожної з петель розташовані в продовження один одного без якого-небудь виступу або заглиблення і розмірно виконані такими, що нащільник 25, який проходить убік стулки, що відкривається, майже до поперечної площини Т, яка проходить через геометричну вісь зчленування, відстоїть від закругленого краю 6 стулки, що відкривається, В на відстань J, рівною 1-2 міліметрам. Завдяки цьому пристроєві, зовнішня зона защемлення D практично відсутня і захищена по всій висоті дверної коробки нащільником 24 у всіх положеннях, яке стулка, що відкривається, може займати, як показано на фіг. 10-15. У цій зовнішній зоні D мала величина зазору J запобігає будь-якому введенню сторонніх тіл і, отже, пальців дітей. Крім того, гладкий характер краю стулки, що відкривається, і видимої частини петлі запобігає будь-якому защемленню сторонніх тіл зовні нащільника 25 і запобігає втриманню стороннього тіла при закритті стулки, що відкривається, тим самим усуваючи будь-який ризик защемлення. Фіг. 9 ілюструє стулку, що відкривається, В, коли вона відкрита на кут 90° з відкриттям отвору 11, виконаного в елементі, що охоплює, 3, і наданням можливості витягнення кришки 4, щоб зняти з петель стулку, що відкривається, В. Слід зазначити, що витягнення кришки 4 полегшується її стороною для зазору 14b, що не захоплена на стрижнях петлі і дозволяє переміщувати її в радіальному напрямку з отвору 11, навіть якщо цей отвір не повністю покритий стінкою 2b елемента 2. Для того щоб полегшити зняття з петель після того, як кришка витягнута, двері необхідно повернути до меншого кута відкриття, близько 80°, як показано штрихпунктирною лінією, при якому стрижні 9 петлі можуть ковзати по стороні 12 отвору, виконаного в елементі, що охоплює, 3. Для того, щоб навісити назад стулку, що відкривається, зазначені дії необхідно виконати в зворотному порядку. Слід зазначити, що сторони 12 і 13 кожного з елементів, що охоплюють, 3 петлі сприяють зачепленню стрижнів петлі внизу отворів 11, а це означає, що немає необхідності перевіряти їхній збіг з елементами, що вміщують їх, як і у випадку традиційних 4 UA 102688 C2 5 10 15 20 25 30 35 40 45 50 55 60 стулок, що відкриваються, які мають стрижні петель. Це означає, що зворотне навішення значно полегшується. Нарешті, і відповідно до однієї відмітної ознаки винаходу, з одного боку, середня площина отвору 11, виконаного в тілі зчленування 3а для кришки 4, і, з іншого боку, геометрична вісь отворів 43 і 44 для кріпильних гвинтів 45, що кріплять кришку до тіла зчленування 3а, знаходяться практично у вертикальній середній площині Р зчленування. Завдяки цьому спеціальному пристрою, у випадку спроби злочинного зняття двері з петель, коли вона закрита, ударяючи по дверям зовні або прикладаючи сили в напрямку стрілки 50 на фіг. 8, сполучні вузли, якими є виступи 43 і гвинти 45 петель, піддаються зрізуючим зусиллям, що можуть витримувати в кілька разів краще, ніж якби вони працювали на розтягання, будь вони поперечними. Крім того, коли сторони 12 і 13 утворюють кут між ними близько 90°, поперечні сили, прикладені до сторін 12 і 13, мають складові, паралельні середній площині Р, що зменшують величину поперечних сил і обмежують наслідки спроб злому. З приведеного вище опису ясно, що пропонований пристрій повністю виконує функцію запобігання защемлення пальців дорослого або дитини, не псує естетичного вигляду дверної коробки і разом з тим чинить опір актам вандалізму, настільки ж ефективний, що й опір, який здійснюється шторками, що відкриваються, зі стрижнями петель. У варіантах здійснення, описуваних далі, елементи, що мають такі ж форми і виконують ті ж функції, зберігають свої позиції; ті елементи, що змінені, мають попередні позиції з доданою сотнею, а нові елементи позначені позиціями з 50 і далі. Варіант здійснення, представлений на фіг. 16-18с, відрізняється від попередніх варіантів здійснення додаванням до кожного стрижня 109 петлі елемента зчленування 50, виконаного з втулки 51, вставленої між одним із стрижнів 109 петлі і його отвором 114, і круговим фланцем 52, вставленим між одним заплечиком 102а охоплюваного елемента 102 і протилежною стороною елемента, що охоплює, 103 і кришки 104. Елемент зчленування 50 виготовлений із пластмаси з високим коефіцієнтом ковзання, такої, як політетрафторетилен (ПТФЕ). Цей пристрій значно зменшує сили тертя при відкриванні і закриванні дверей і, крім того, забезпечує можливість регулювання вертикального функціонального зазору, наприклад, для компенсації зносу згодом. З цією метою в кожній петлі елементи зчленування 50, зв'язані зі стрижнями 109 петлі одного і того ж охоплюваного елемента 102, паруються в серії Q1, Q2, Q3…Qn і таким чином, що товщина v одного з кругових фланців пари доповнює товщину u іншої шайби, так що сума S=v+u у всіх випадках однакова, забезпечують або дають функціональний зазор до різниці L1L2 між проміжком L1 між заплечиками 102а охоплюваного елемента і товщиною L2 елемента, що охоплює, 103 і кришки 104. Спарені деталівибираються із серії пар, що, як показано на фіг. 18а-18с для серії Q1-Q3, відрізняються значеннями товщини кругових фланців у кожній парі, наприклад, v1 і u1, v2 і u2, v3 і u3 і т.д. На практиці S складає близько 5 міліметрів, а збільшення зміни складає близько 1 міліметра з початкової товщини 0,5-1 міліметр. Компоненти кожної пари є оборотними й ідентифікуються або кольором, або видимим кодом, щоб не могло відбутися змішування компонентів різних серій. При такому пристрої, якщо після повторного використання стулка, що відкривається, В опускається щодо нерухомої коробки А, висоту зчленування, забезпечувану петлями, можна легко відрегулювати, знявши для цього двері. Все, що для цього потрібно - це замінити елементи зчленування 50 серії Q1 на серію елементів Q2 або Q3, у яких нижній круговий фланець має товщину u2 або u3 відповідно, яка більше початкової товщини u1 і, відповідно, компенсувати меншу товщину v2 або v3 верхнього кругового фланця з таким розрахунком, щоб величина L1 залишилась незмінною. У варіанті здійснення на фіг. 19 і 20, по усій висоті стулки, що відкривається, В внутрішній простір защемлення С закритий ущільненням 60, активна частина 61 якого пружно притиснута до закругленого краю 106 стулки, що відкривається, В і закругленим сторонам 103а елементів, що охоплюють, 103. Ця активна частина показана як вузький нащільник, але вона може приймати будь-яку іншу форму за умови, що вона надійно пружно притиснута до закруглених сторін, тим самим перешкоджаючи будь-якому вставленню тіл або пальців у простір С, як показано на фіг. 20. Ущільнення 60 оснащене п'ятою 62, якою воно вставляє у вертикальний паз 63, відкритий на похилу сторону 121, деталі 105, і в паз 64, який, будучи відкритим у простір С із кріпильної опори 103, збігається з перший пазом 63. 5 UA 102688 C2 Закриваючи функціональний простір F між стулкою, що відкривається, В і нерухомою коробкою С, ущільнення 60 тим самим сприяє зниженню передачі звуків і шуму. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Пристрій проти защемлення для дверної коробки, у якому стулка, що відкривається, В зчленована з її нерухомою коробкою A щонайменше двома петлями, вертикальна вісь зчленування яких розташована в поперечному напрямку на половині товщини нерухомої коробки, причому зазначена стулка, що відкривається, В має закруглений край (6), звернений до нерухомої коробки, який відрізняється тим, що нерухома коробка має по всій висоті і звернену до закругленого краю (6) стулки, що відкривається, В похилу сторону (21), відстань якої від нерухомої коробки А збільшується в напрямку зсередини назовні і яка стикується з внутрішньою стороною нащільника (25), причому цей нащільник розташований паралельно стіні, яка несе нерухому коробку, і проходить щонайменше частково за закруглений край (6) стулки, що відкривається, В, щоб перешкоджати будь-якому доступу в зовнішній проміжок D між стулкою, що відкривається, і нерухомою коробкою, причому кожна петля містить, з одного боку, охоплюваний елемент (2), що входить у гніздо (7) у закругленому краї (6) стулки, що відкривається, утворюючому її продовження, і, з іншого боку, елемент, що охоплює (3), і містить наступне: циліндричне тіло зчленування (3а), яке входить в охоплюваний елемент (2) і в продовження закругленого краю (6), і кріпильну опору (3b), яка входить у гніздо (20), відкрите на похилій стороні (21) нерухомої коробки в продовження цієї сторони. 2. Пристрій проти защемлення за п. 1, який відрізняється тим, що в нерухомій коробці А виконана похила сторона (21), звернена до закругленого краю (6) стулки, що відкривається, В, і нащільник (25). 3. Пристрій проти защемлення за п. 1, який відрізняється тим, що похила сторона (21), звернена до закругленого краю (6) стулки, що відкривається, В, і нащільник (25) виконані в деталі (5), яка додається і кріпиться до нерухомої коробки А. 4. Пристрій проти защемлення за п. 1, який відрізняється тим, що охоплюваний елемент (2) кожної петлі складається зі скоби з U-подібним вигином, кожний із заплечиків (2а) якої несе вертикальний стрижень (9) петлі, що виступає убік іншого заплечика. 5. Пристрій проти защемлення за п. 4, який відрізняється тим, що стінка (2b) охоплюваного елемента (2) кожної петлі містить задній шип (2с), який виконаний з можливістю взаємодії з пазом (8), виконаним у дні гнізда (7), що приймає його, для того, щоб краї елемента (2) розташовувалися врівень з закругленим краєм (6) стулки, що відкривається, В. 6. Пристрій проти защемлення за п. 1, який відрізняється тим, що в елементі, що охоплює, (3) кожної петлі циліндричне тіло зчленування (3а) має С-подібний поперечний переріз, що обмежує отвір (11),який може закриватися знімною кришкою (4), причому цей отвір (11) містить вертикальну канавку (14) для прийому стрижнів (9) петлі охоплюваного елемента (2) і, у своїй центральній частині, невеликий виступ (17), який може вставлятися між кінцями стрижнів (9) петлі і являє собою елемент для позиціонування кришки (4) шляхом взаємодії з виконаним у ній горизонтальним пазом (16). 7. Пристрій проти защемлення за п. 6, який відрізняється тим, що кришка (4) містить вертикальну канавку (14а), яка з однієї сторони з'єднується зі стороною для зазору (14b), дотичної до неї і практично паралельній бічній стороні (13а), яка обмежує кришку з іншої сторони. 8. Пристрій проти защемлення за п. 1, який відрізняється тим, що кріпильна опора (3b) елемента, що охоплює, (3) петлі містить у своїй задній частині профіль, сторони (30а-33а) якого доповнюють сторони (30-33), виконані в дні гнізда (20), яке приймає його так, щоб забезпечити поперечне позиціонування цього елемента. 9. Пристрій проти защемлення за п. 6, який відрізняється тим, що сторони (12 і 13), які у тілі зчленування (3а) обмежують отвір (11) для зняття з петель стулки, що відкривається, В, розташовуються відносно кріпильної опори (3b) таким чином, що кришку (4) можна зняти при перевищенні кутом відкриття значення 90° і що стулку, що відкривається, В можна зняти з петель при куті відкриття 80°. 10. Пристрій проти защемлення за п. 9, який відрізняється тим, що, з одного боку, середня площина отвору (11), виконаного в тілі зчленування (3а) для кришки (4) і, з іншого боку, геометрична вісь отворів (43 і 44) для кріпильних гвинтів (45), що кріплять кришку до тіла зчленування (3а), знаходяться практично у вертикальній середній площині Р зчленування. 6 UA 102688 C2 5 10 11. Пристрій проти защемлення за п. 1, який відрізняється тим, що з двома протилежними стрижнями (109) кожної петлі зв'язана пaрa Q елементів зчленування (50), виготовлених із пластмаси з дуже низьким коефіцієнтом тертя, кожен виготовлений із втулки (51), надягнутої на стрижень (109) петлі, і кругового фланця (52), причому товщини u і v кругових фланців пари Q елементів зчленування (50), з одного боку, виконані такими, що їхня сума S=v+u у всіх випадках однакова, і вони забезпечують або дають функціональний зазор до різниці L1-L2 між проміжком L1 між заплечиками (102а) охоплюваного елемента (102) і товщиною L2 елемента, що охоплює, (103) і кришки (104) і, з іншого боку, відрізняються від однієї пари до іншої, що складає частину серії Q1-Qn, що мають спільно те саме значення S=v+u. 12. Пристрій проти защемлення за п. 1, який відрізняється тим, що по усій висоті стулки, що відкривається, В внутрішній простір защемлення С закритий ущільненням (60), активна частина (61) якого пружно притиснута до закругленого краю (106) стулки, що відкривається, В і закругленим сторонам (103а) елементів, що охоплюють, (103). 7 UA 102688 C2 8 UA 102688 C2 9 UA 102688 C2 10 UA 102688 C2 11 UA 102688 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
